Как сделать простой ЭМИ излучатель своими руками!

Как сделать простой ЭМИ излучатель своими руками!

ОСТОРОЖНО ВЫСОКОЕ НАПРЯЖЕНИЕ!
Доброго времени суток любители интересных самоделок! Около года назад я впервые узнал как можно сделать ЭМИ излучатель для влияния на различную электронику с малых дистанций. Естественно я сразу же захотел сделать подобную самоделку, поскольку она довольно эффектная и на практике показывает работу электромагнитных импульсов. В первых моделях ЭМИ излучателя стояли несколько высоко ёмкостных конденсаторов из одноразовых фотоаппаратов, но данная конструкция работает не очень хорошо, из-за долгой "перезарядки". Поэтому я решил взять китайский высоковольтный модуль (который обычно используется в электрошокерах) и добавить к нему "пробойник". Данная конструкция меня устраивала. Но к сожалению у меня сгорел высоковольтный модуль и поэтому я не смог отснять статью по данной самоделке, но у меня было отснято подробное видео по сборке, поэтому я решил взять некоторые моменты из видео, надеюсь Админ будет не против, поскольку самоделка реально очень интересная.

Хотелось бы сказать что всё это было сделано в качестве эксперимента!
Как сделать простой ЭМИ излучатель своими руками!

И так для ЭМИ излучателя нам понадобится:
-высоковольтный модуль
-две батарейки на 1,5 вольта
-бокс для батареек
-корпус, я использую пластиковую бутылку на 0,5
-медная проволока диаметром 0,5-1,5 мм
-кнопка без фиксатора
-провода

Из инструментов нам понадобится:
-паяльник
-термо клей

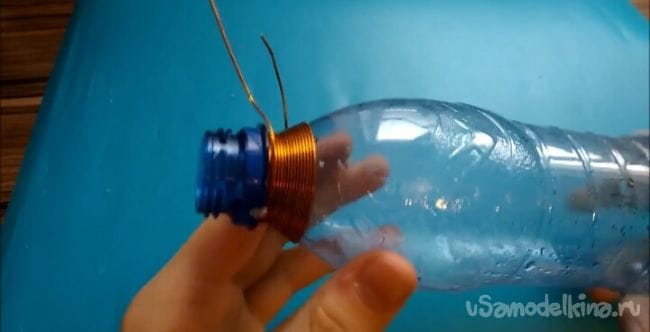

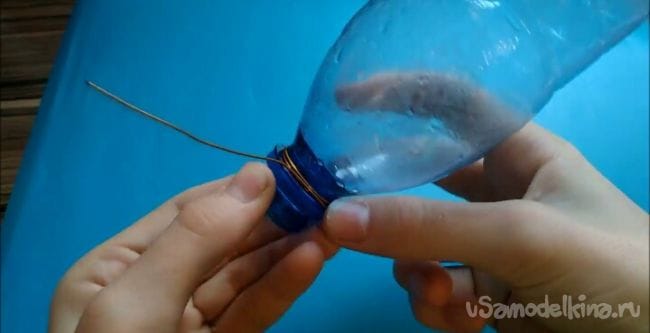

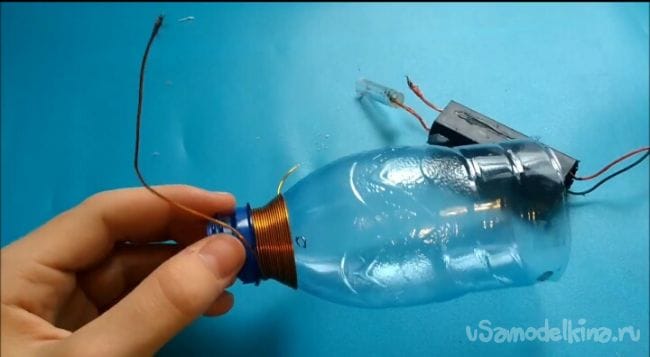

И так первым делом нужно намотать на верхнюю часть бутылки толстую проволоку примерно 10-15 витков, виток к витку (катушка очень сильно влияет на дальность электромагнитного импульса, лучше всего показала себя спиральная катушка диаметром 4,5 см) затем отрезаем дно бутылки
Как сделать простой ЭМИ излучатель своими руками!
Как сделать простой ЭМИ излучатель своими руками!

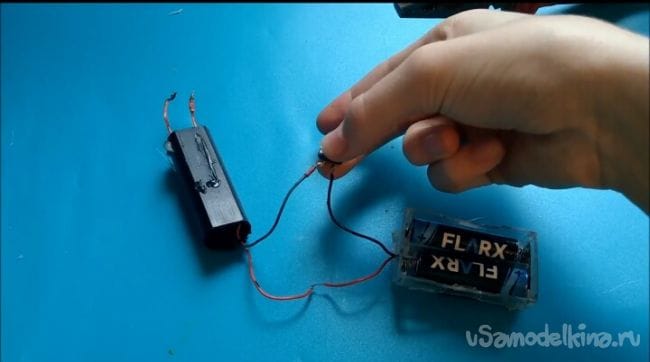

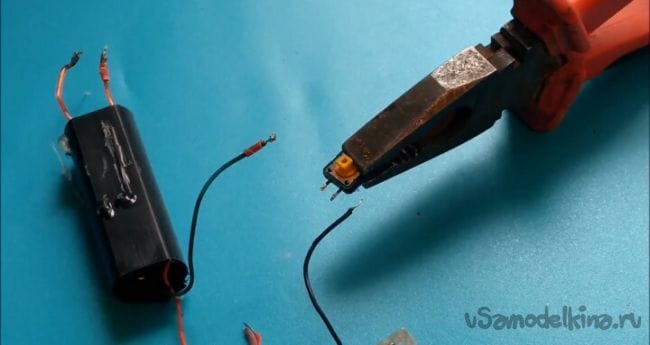

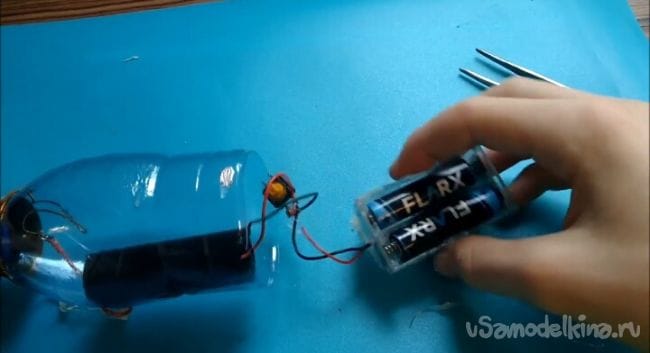

Берём наш высоковольтный модуль и припаиваем обязательно к входным проводам питание через кнопку, предварительно вынув батарейки из бокса
Как сделать простой ЭМИ излучатель своими руками!
Как сделать простой ЭМИ излучатель своими руками!

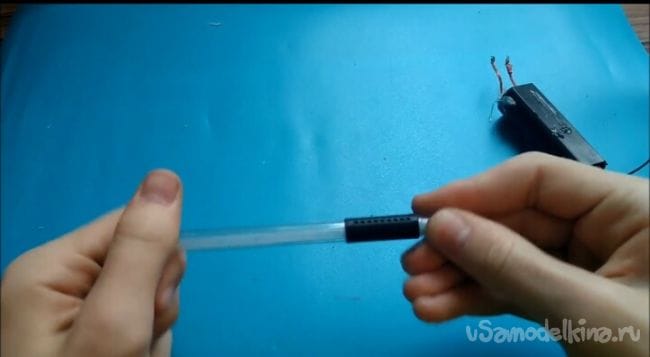

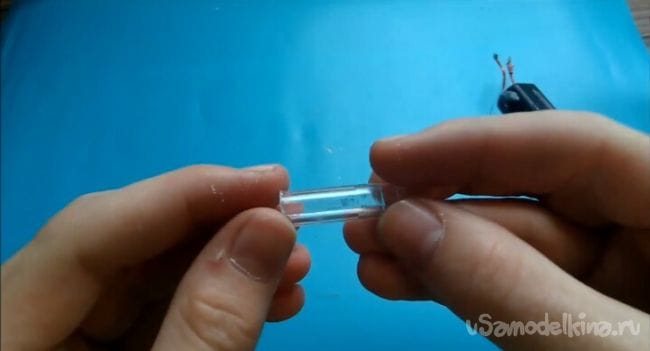

Берём трубочку от ручки и отрезаем от неё кусочек длиной 2 см:
Как сделать простой ЭМИ излучатель своими руками!
Как сделать простой ЭМИ излучатель своими руками!

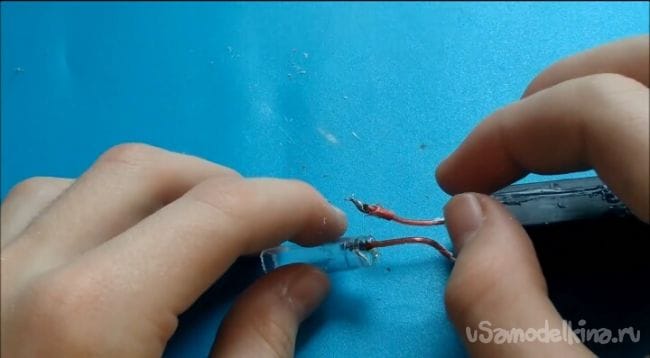

Один из выходных проводов высоковольтника вставляем в отрезок трубочки и приклеиваем так как показано на фото:
Как сделать простой ЭМИ излучатель своими руками!

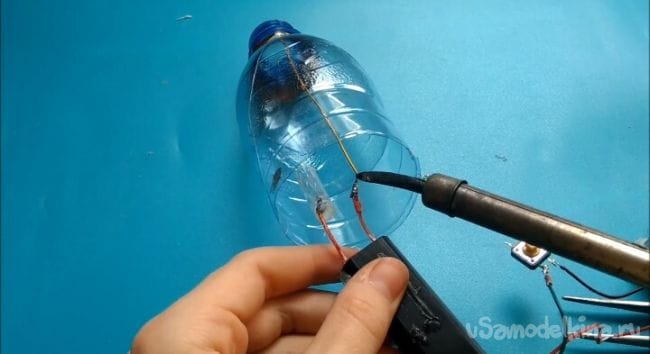

С помощью паяльника проделываем отверстие с боку бутылки, чуть больше диаметра толстой проволоки:
Как сделать простой ЭМИ излучатель своими руками!

Самый длинный провод вставляем через отверстие внутрь бутылки:
Как сделать простой ЭМИ излучатель своими руками!

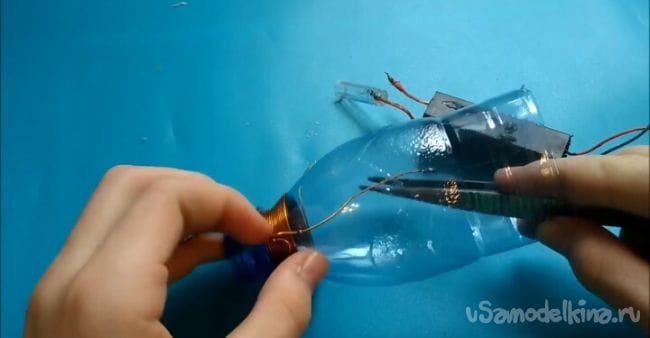

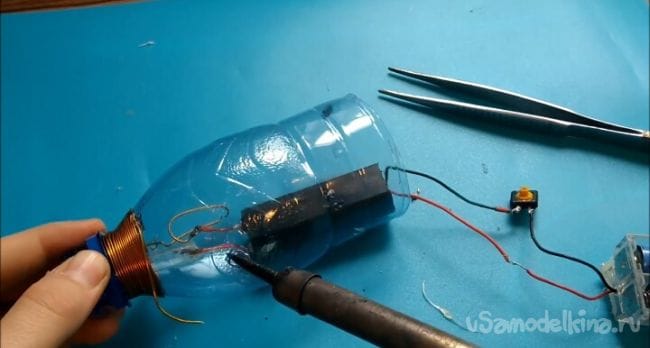

Припаиваем к нему оставшийся провод высоковольтника:
Как сделать простой ЭМИ излучатель своими руками!

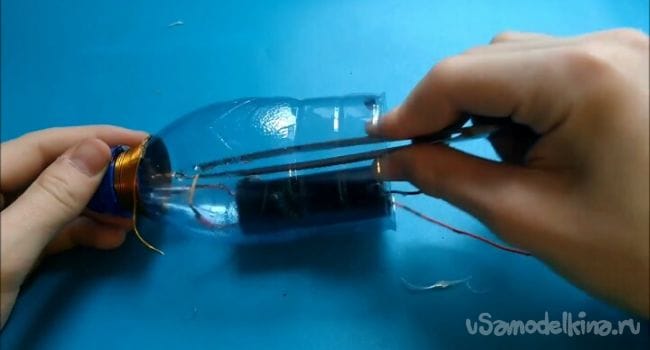

Располагаем высоковольтный модуль внутри бутылки:
Как сделать простой ЭМИ излучатель своими руками!

Проделываем ещё одно отверстие с боку бутылки, диаметром чуть больше диаметра трубочки от ручки:
Как сделать простой ЭМИ излучатель своими руками!

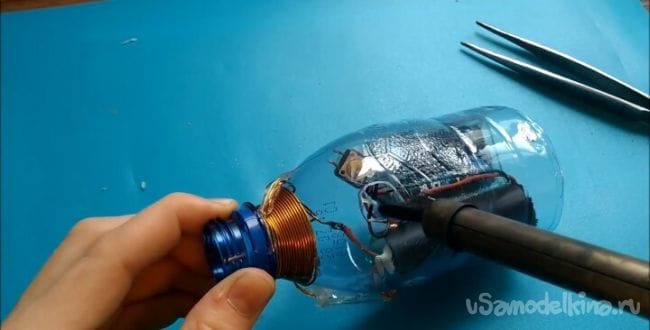

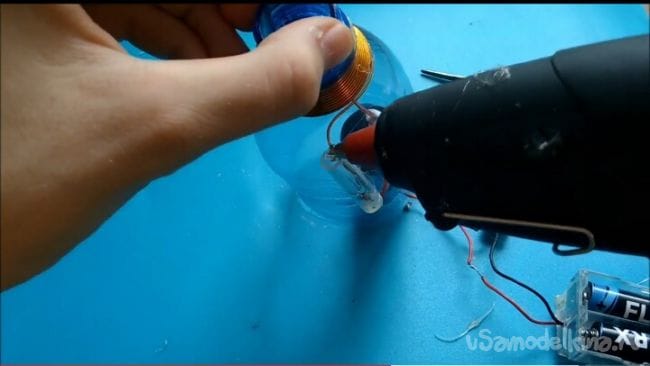

Вытаскиваем отрезок трубочки с проводом через отверстие и крепко приклеиваем и изолируем термо клеем:
Как сделать простой ЭМИ излучатель своими руками!
Как сделать простой ЭМИ излучатель своими руками!

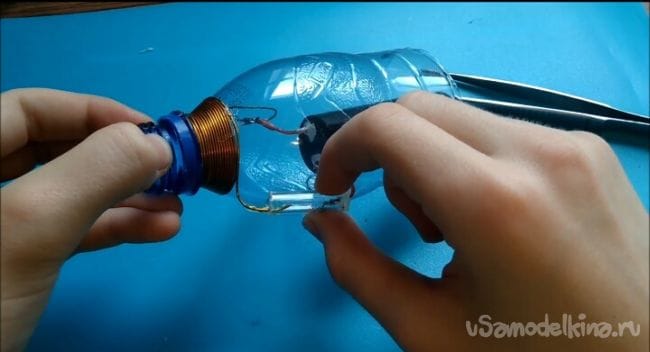

Затем берём второй провод от катушки и вставляем его внутрь куска трубочки, между ними должен остаться воздушный зазор, 1,5-2 см, подбирать нужно экспериментальным путём
Как сделать простой ЭМИ излучатель своими руками!
Как сделать простой ЭМИ излучатель своими руками!

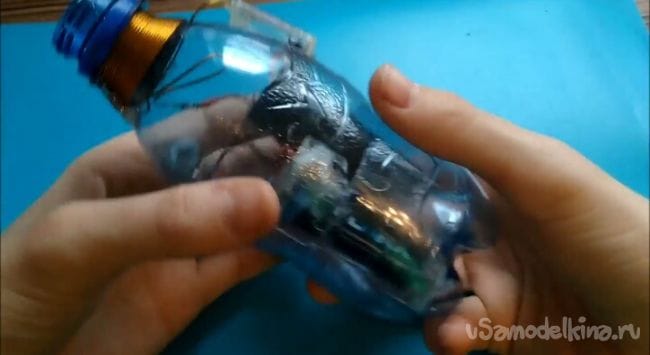

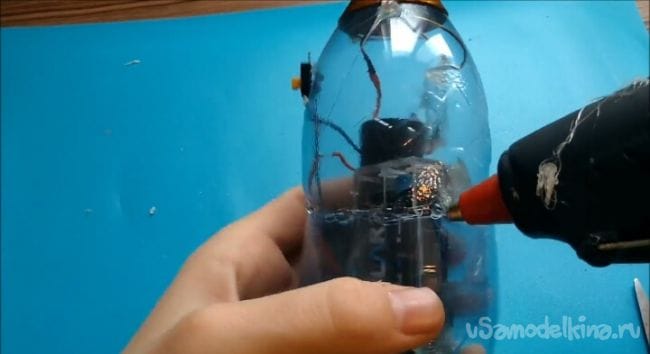

укладываем всю электронику внутрь бутылки, так чтобы ни чего не замыкало, не болталось и было хорошо заизолировано, затем приклеиваем:
Как сделать простой ЭМИ излучатель своими руками!
Как сделать простой ЭМИ излучатель своими руками!

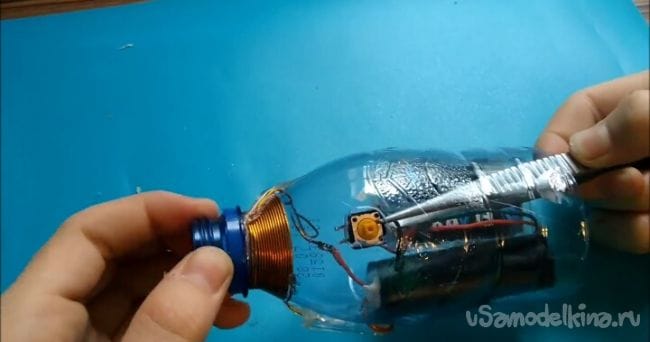

Делаем ещё одно отверстие по диаметру кнопки и вытаскиваем её изнутри, затем приклеиваем:
Как сделать простой ЭМИ излучатель своими руками!
Как сделать простой ЭМИ излучатель своими руками!

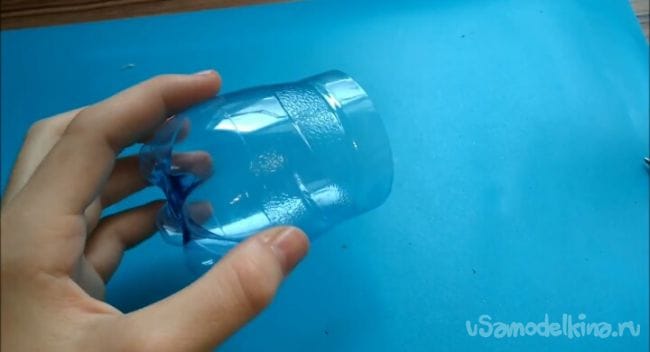

Берём отрезанное дно, и обрезаем его по краю, так чтобы оно смогло налезть на бутылку, надеваем и приклеиваем:
Как сделать простой ЭМИ излучатель своими руками!
Как сделать простой ЭМИ излучатель своими руками!
Как сделать простой ЭМИ излучатель своими руками!

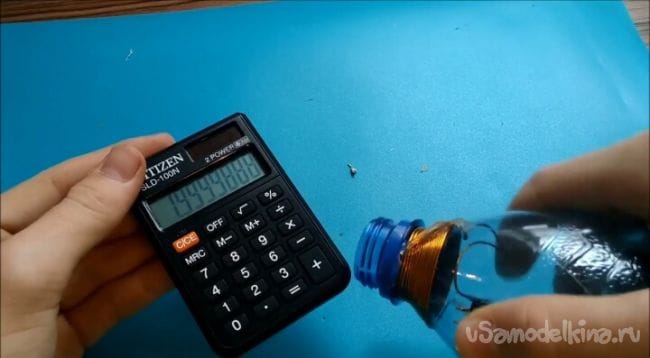

Ну вот и всё! Наш ЭМИ излучатель готов, осталось только его протестировать! Для этого берём старый калькулятор, убираем ценную электронику и желательно одеваем резиновые перчатки, затем нажимаем на кнопку и подносим калькулятор, в трубочке начнёт происходить пробои электрического тока, катушка начнёт испускать электромагнитный импульс и наш калькулятор сначала сам включится, а потом начнёт рандомно сам писать числа!

До этой самоделки я делал ЭМИ на базе перчатки, но к сожалению отснял только видео испытаний, кстати с этой перчаткой я ездил на выставку и занял второе место из-за того что плохо показал презентацию. Максимальная дальность ЭМИ перчатки составляла 20 см. Надеюсь эта статья была вам интересна, и будьте осторожны с высоким напряжением!

Вот видео с испытаниями и ЭМИ перчаткой:


Как сделать простой ЭМИ излучатель своими руками!
Как сделать простой ЭМИ излучатель своими руками!

Всем спасибо за внимание!
