Простой фонарик из кроны и светодиода SMD 5730 своими руками

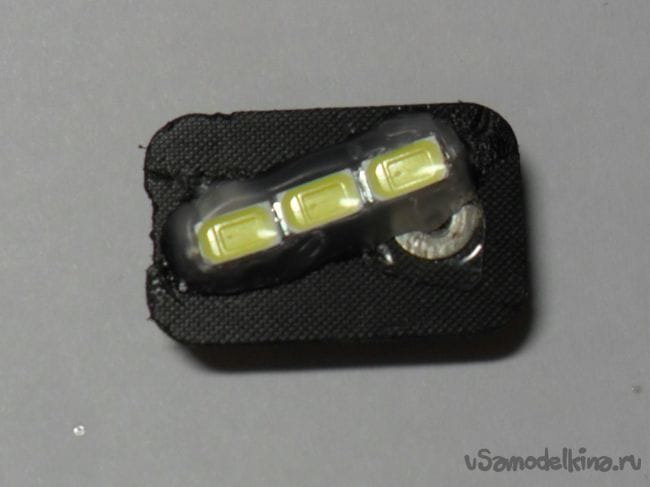

Здравствуйте дорогие друзья! Сегодня, я бы хотел рассказать вам, как изготовить простейший фонарик на основе батарейки крона.
Простой фонарик из кроны и светодиода SMD 5730  своими руками

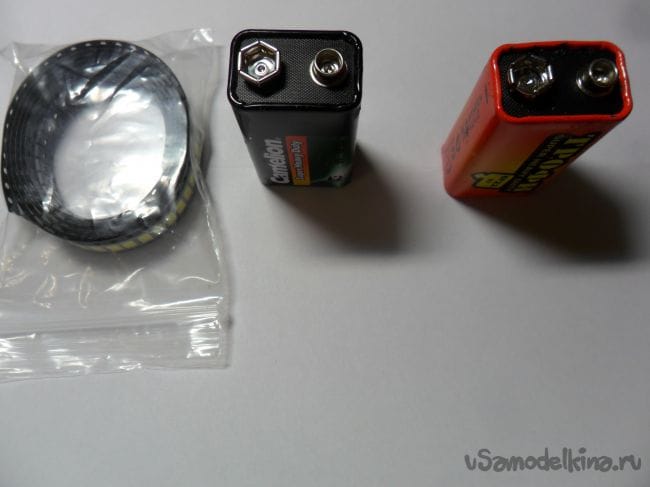

И так, из деталей нам понадобятся:
● Светодиоды SMD 5730
●Нерабочая батарейка типа крона
●Рабочая батарейка крона)
Простой фонарик из кроны и светодиода SMD 5730  своими руками

Инструменты:
●Паяльник
●Клеевой пистолет.

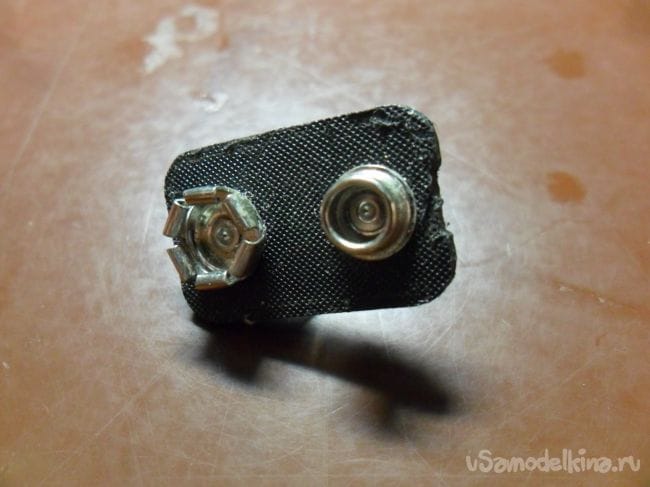

Для начала нужно вытащить "верхушку" из старой батарейки, она будет служить основой нашего фонарика.
Простой фонарик из кроны и светодиода SMD 5730  своими руками

Простой фонарик из кроны и светодиода SMD 5730  своими руками

Убираем все лишнее.
Простой фонарик из кроны и светодиода SMD 5730  своими руками

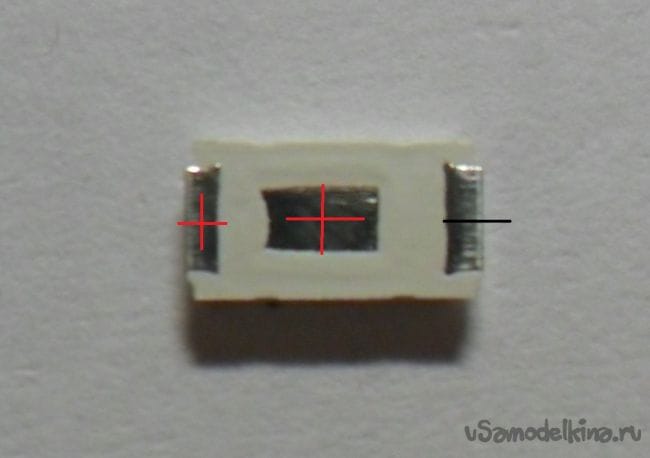

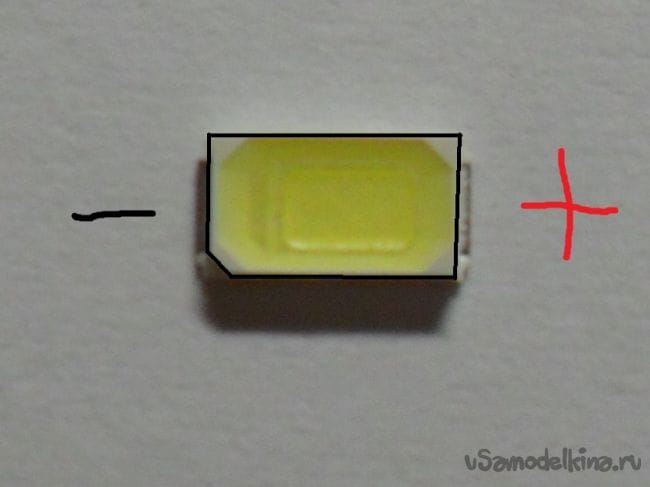

Теперь берёмся за светодиоды (они очень маленькие и хрупкие, соблюдайте аккуратность при работе с ними). Нам необходимо соединить их последовательно, чтобы при напряжении 9 вольт они не сгорели. При их пайке соблюдаем полярность.
Простой фонарик из кроны и светодиода SMD 5730  своими руками
Простой фонарик из кроны и светодиода SMD 5730  своими руками

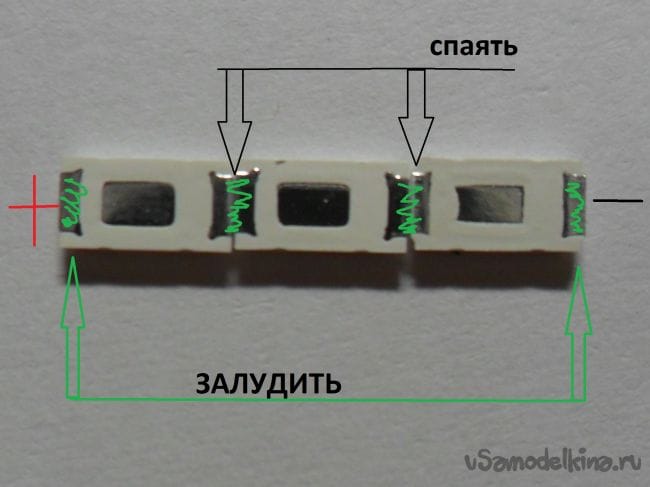

Паяем светодиоды вплотную друг к другу, предварительно залудив контакты.Простой фонарик из кроны и светодиода SMD 5730  своими руками

Простой фонарик из кроны и светодиода SMD 5730  своими руками

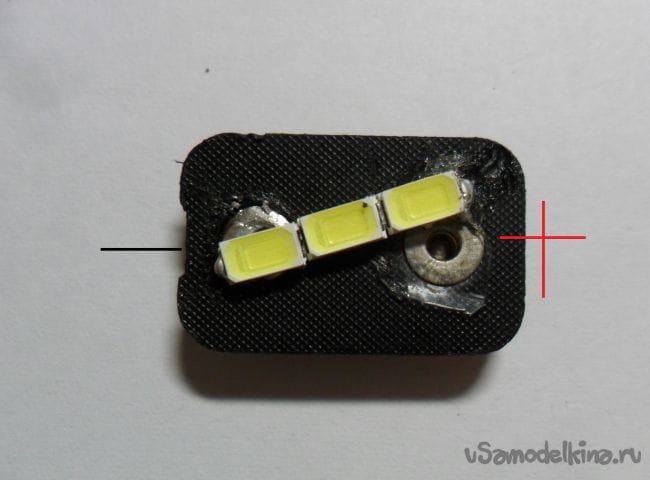

Теперь готовую конструкцию припаиваем к основе для фонарика, важно не перепутать полярность.

ВНИМАНИЕ! Не передержите паяльник, иначе спалите светодиоды.
Простой фонарик из кроны и светодиода SMD 5730  своими руками

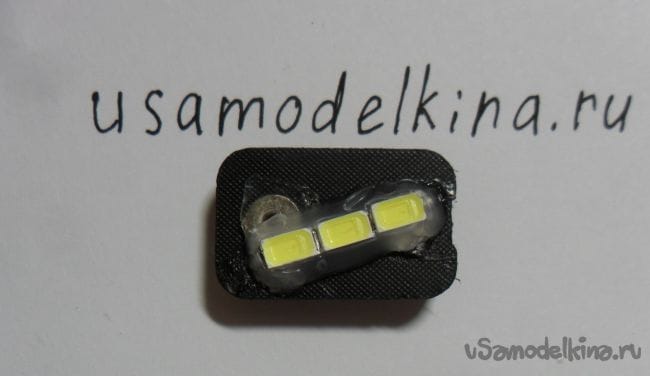

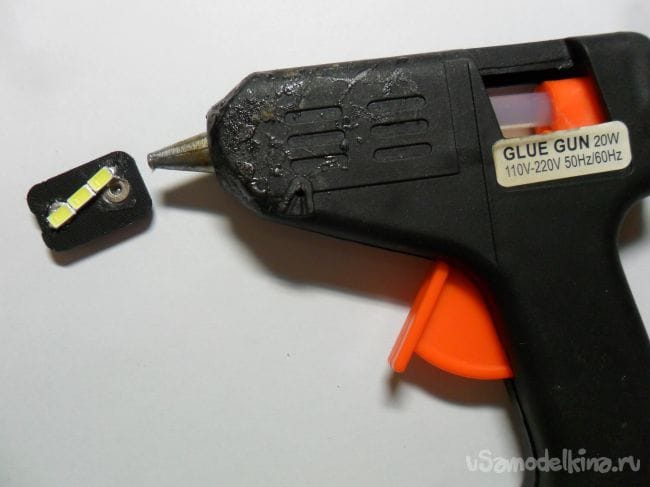

Ну вот и всё! Основная конструкция готова. Теперь по краям проходимся горячим клеем, для пущей надёжности.
Простой фонарик из кроны и светодиода SMD 5730  своими руками
Простой фонарик из кроны и светодиода SMD 5730  своими руками

Примечание: светодиоды не перегреваются, даже при длительной работе, так как на каждый из них идёт по 3 вольта, в то время как максимальное напряжение, при котором требуется радиатор, 3.2 ~ 3.4 В.

Характеристики:
●Мощность 1,5 Вт
●Угол 180˚
Простой фонарик из кроны и светодиода SMD 5730  своими руками
Простой фонарик из кроны и светодиода SMD 5730  своими руками

Спасибо за внимание!
