Шестерёнка своими руками

«Копался» в интернете и ни где не нашёл как можно сделать шестерёнку без компьютерных программ и станков.
Шестерёнка своими руками

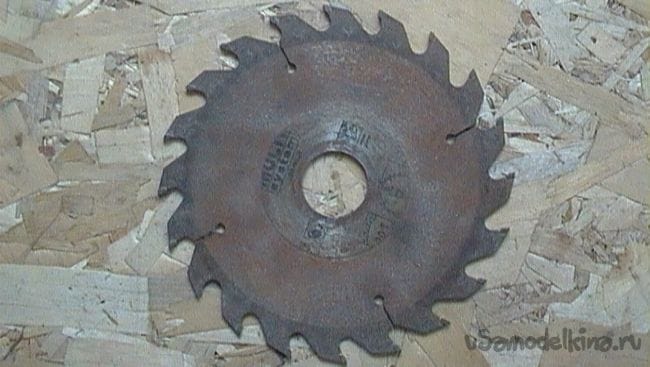

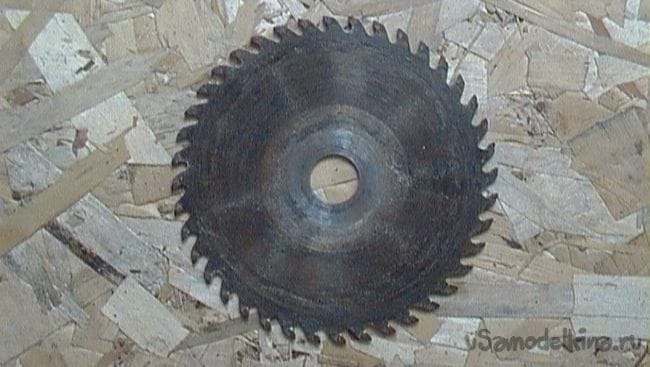

Оказалось всё просто. У любого мастера под рукой найдётся:
Шестерёнка своими руками
Шестерёнка своими руками
Шестерёнка своими руками

И так начнём; для изготовления нам потребуется: кусок фанеры, карандаш, линейка, ножовка по металлу или лобзик (у меня циркулярная пила в помощь), 2 сверла (у меня 8 и 3 мм), диск пилы или отрезной диск по камню (главное, что бы были зубцы), ручная или электрическая дрель, напильник с крупной насечкой.

Для начала возьмём квадратный кусок фанеры, найдём середину проведя 2 диагонали.
Шестерёнка своими руками

Накладываем пильный диск так, что бы зубцы совпадали с диагоналями
Шестерёнка своими руками

И сверлим отверстия выбрав «шаг» для будущих зубцов шестерни.
Шестерёнка своими руками
Шестерёнка своими руками

Рассверлим полученные отверстия до 8 мм. и с помощью лобзика (я делал на циркулярке) выпилим правильный круг.
Шестерёнка своими руками

Нанесём линии проходящие через центр круга, соединяя противоположные стороны 8и мм. отверстий и выпилим заштрихованные сектора.
Шестерёнка своими руками
Шестерёнка своими руками

С помощью лобзика или циркулярки подравняем полученные зубцы до нужной длинны.
Шестерёнка своими руками

Нанеся линии (чёрные) на полученную заготовку, подрезаем зубцы шестерни.
Шестерёнка своими руками

Далее подработав напильником получаем готовый продукт
Шестерёнка своими руками

Так же мне нужна ещё и маленькая шестерёнка, для "привода". Её я делал аналогично большой, но использовал отрезной круг по камню.
Шестерёнка своими руками
Шестерёнка своими руками

Если большая шестерня у меня на 20 зубьев, то малая на 9 зубьев.
Определив центра на основании получил шестерёнчатую передачу, которую собираюсь употребить в другом изделии.
Шестерёнка своими руками

Удачи в делах и изысканиях!
