Переносной наждак из стиральной машины

Переносной наждак из стиральной машины

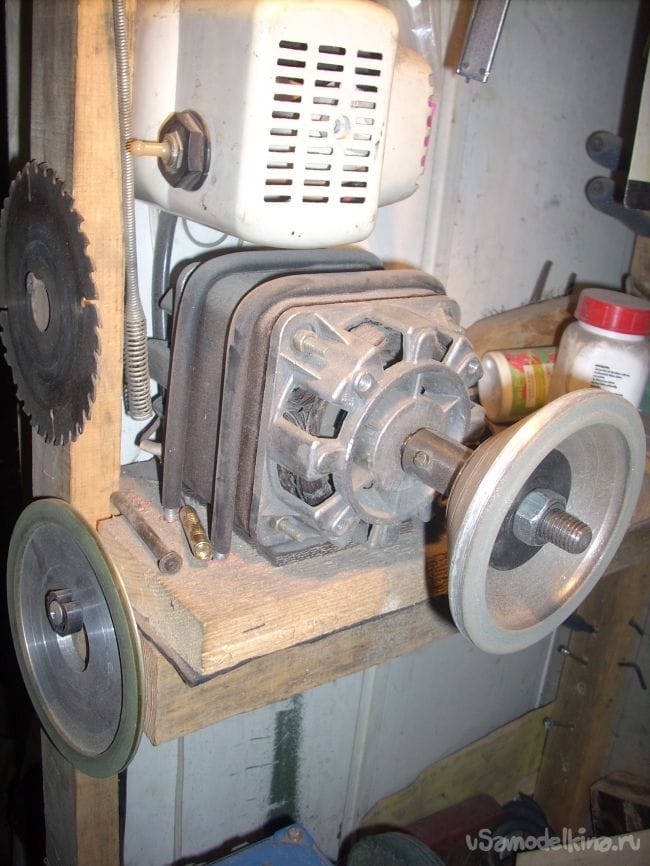

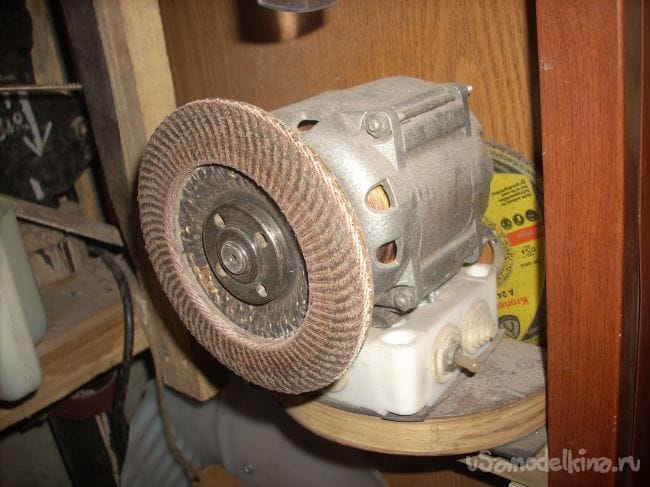

При наличии у меня огромного количества всевозможного инструмента, у меня нет ни одного покупного наждака! Хоть наждаков у меня и много, потому что я не люблю менять оснастку инструмента во время работы! А всё потому, что изготовить наждак очень просто - достаточно найти подходящий двигатель. Вот, к примеру, бывшая стиральная машина "Эврика":
Переносной наждак из стиральной машины

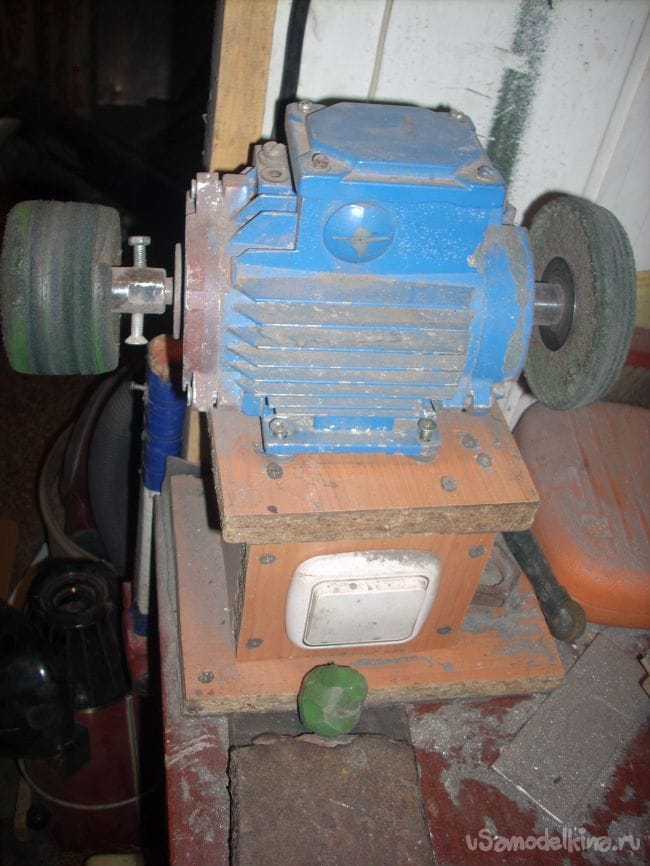

Вот - бывший водяной насос:
Переносной наждак из стиральной машины

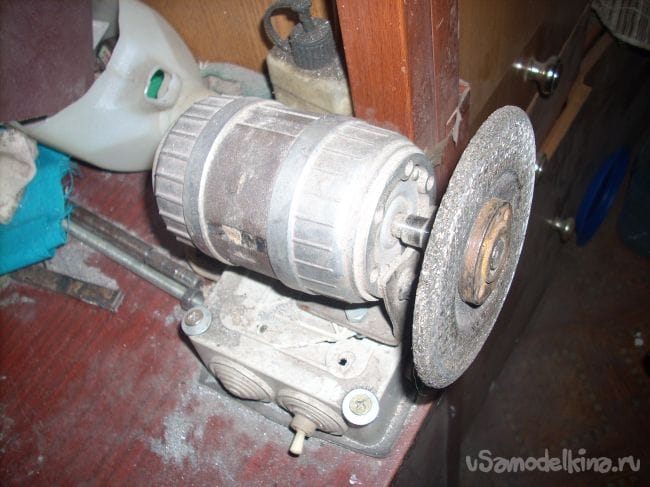

Вот маломощные двигатели от промышленных швейных машин:
Переносной наждак из стиральной машины
Переносной наждак из стиральной машины

Есть ещё наждаки с двигателями от гидрофора, от стиральной машины-автомат"Индезит" , от стиральной машины "Рига", но они находятся в другом месте и я их не фотографировал....

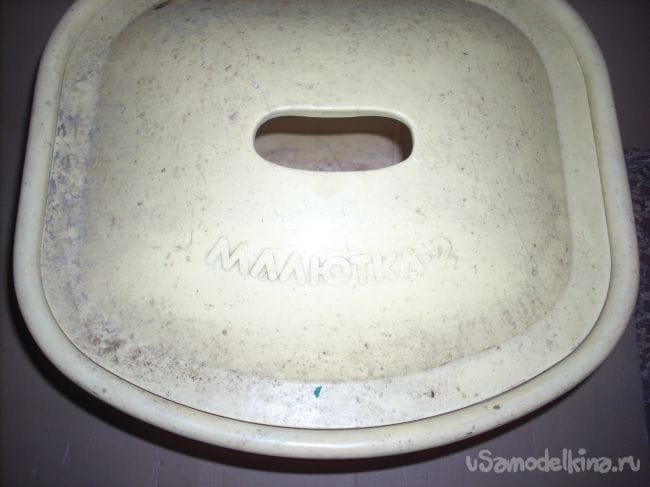

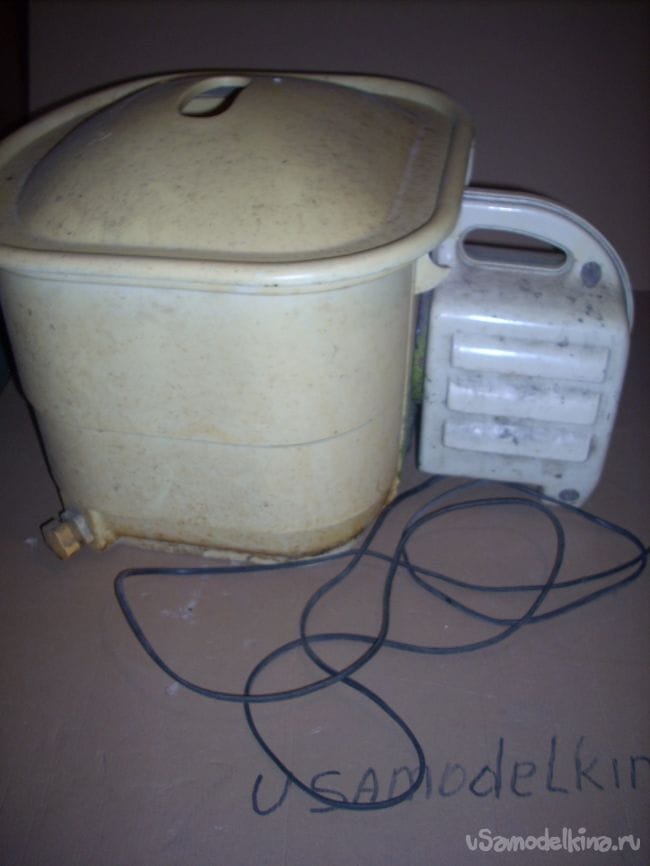

Но даже при таком обилии различных наждаков, иногда возникает необходимость взять наждак с собой. А все они у меня - стационарные. И вот подвернулся случай... Ожидая дочь возле студенческих общежитий, я увидел, как парень выносит в мусоропровод вот такую стиральную машину "Малютка-2".
Переносной наждак из стиральной машины
Переносной наждак из стиральной машины

Я вообще не представляю, как можно выбросить вещь, не разобрав до винтика?! Это ж бесценный кладезь болтиков, винтиков, шайб, гаек, кронштейнов и прочего! lol А уж выбросить электроприбор, не отрезавши шнур - такое у меня вообще в голове не укладывается.)))). Поэтому я выскочил из машины и в последний момент успел попросить парня не бросать её в контейнер. "Да она течёт! Что мы только не делали!" (!!!!!!) ....Т.е., мотор у ней - живой! Так я стал обладателем стиральной машины, которую мы сейчас превратим в очень удобный переносной наждак!

Итак, нам понадобятся:
1. Стиральная машина "Малютка"
2. Полоса листового металла, толщиной один-два миллиметра.
3. Изготовленный на токарном станке переходник.

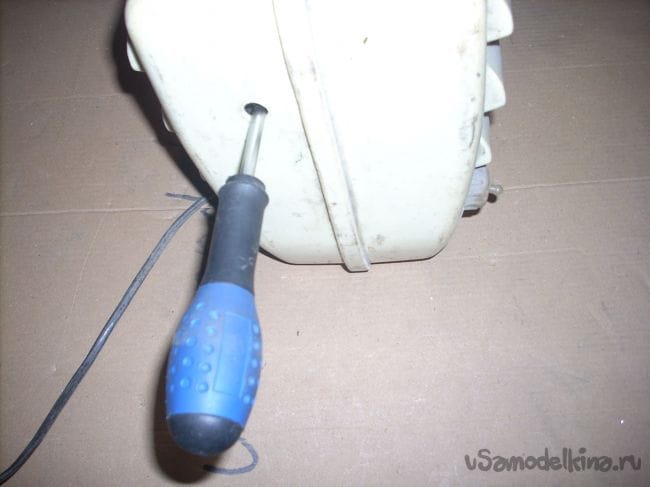

Для начала я отвернул крыльчатку-активатор, застопорив ротор отвёрткой через специальное отверстие в задней части корпуса двигателя.
Переносной наждак из стиральной машины

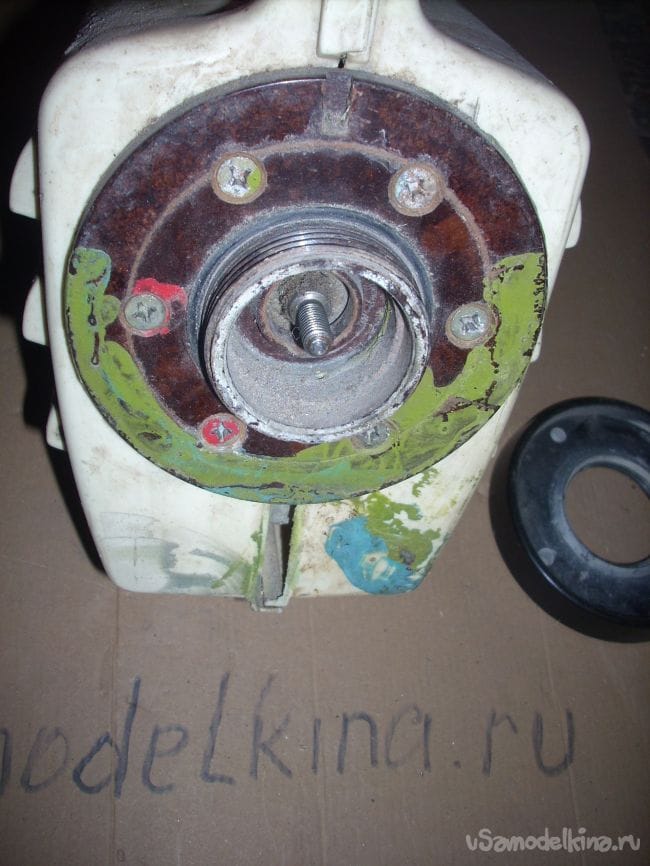

Отвернул накидную гайку и отсоединил двигатель. Парни, вместо того, чтобы заменить манжету, пытались убрать течь, промазав место соединения двигателя с баком масляной краской! wink Причём, только по нижней части! (Видимо решив, что раз вода снизу течёт, то и мазать надо там! :belay: Умные парни! Понятно, почему выбросили, не разобрав!)
Переносной наждак из стиральной машины
Оказалось, что крыльчатка-активатор накручивалась на вал двигателя посредством резьбы М8 :
Переносной наждак из стиральной машины

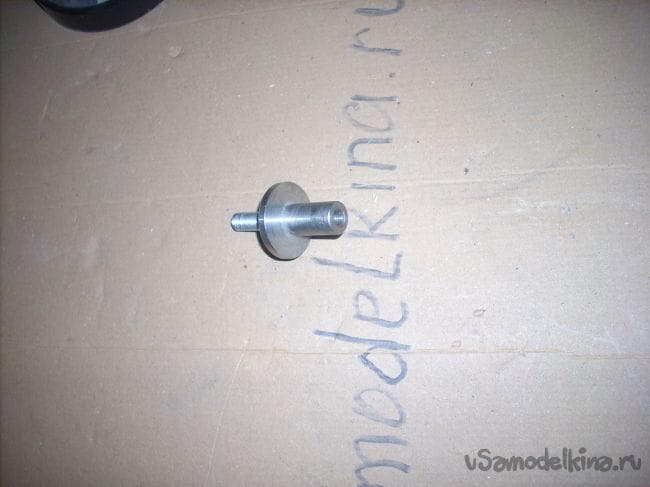

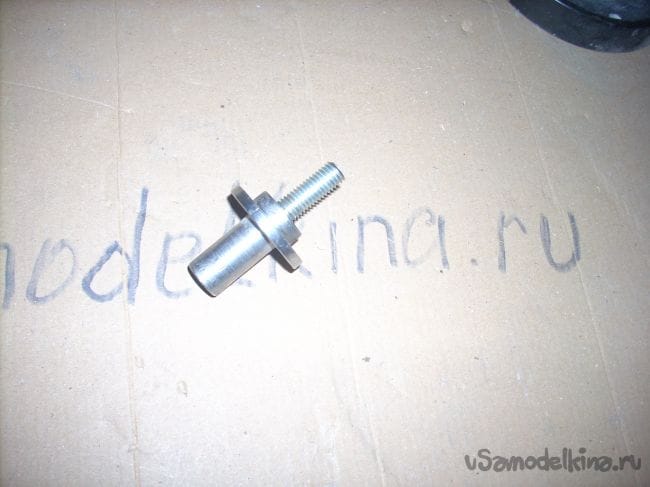

На работе у нас есть токарно-винторезный станок. Я выточил вот такую деталь:
Переносной наждак из стиральной машины
Переносной наждак из стиральной машины

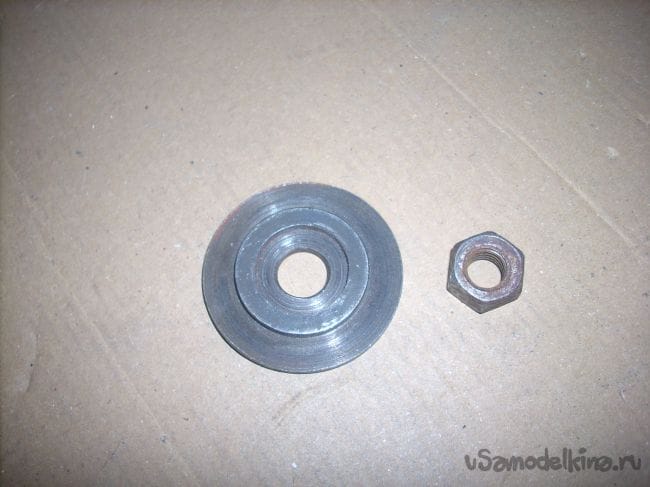

С одной стороны - внутренняя резьба М8, посредством которой она будет крепиться к валу мотора. На неё оденется наждачный круг и зажмётся гайкой М10, с вот такой вот хитрой шайбой:
Переносной наждак из стиральной машины

Выступающая реборда на ней позволит отцентровать наждачные круги с большим диаметром посадочного места, если возникнет необходимость установки такого круга.

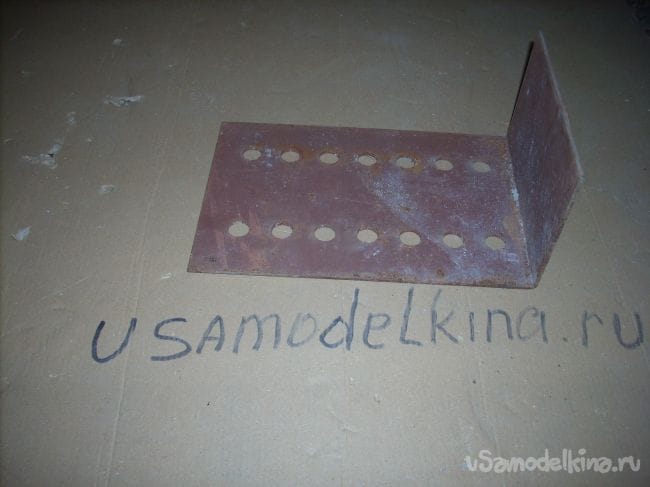

Далее... У меня давно валялись в подвале вот такие элементы из стали, толщиной 2 мм.
Переносной наждак из стиральной машины
Я не знаю их предназначения. Но при необходимости, вы можете легко изготовить такой уголок (отверстия нам не нужны).

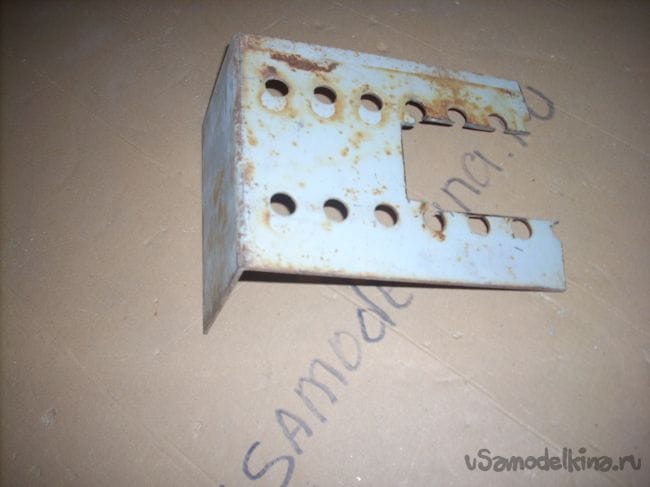

Я немного укоротил эту деталь и прорезал в ней вот такой вырез:
Переносной наждак из стиральной машины

После чего ослабил винты на эбонитовом кольце. Как оказалось - они крепят двигатель внутри корпуса. Полностью отворачивать их не нужно, достаточно ослабить и задвинуть под кольцо наш уголок:
Переносной наждак из стиральной машины

После чего я зажал болты и накрутил накидную гайку. (Она нам не нудна - ведь она раньше крепила двигатель к баку, но... пусть будет))).
Переносной наждак из стиральной машины

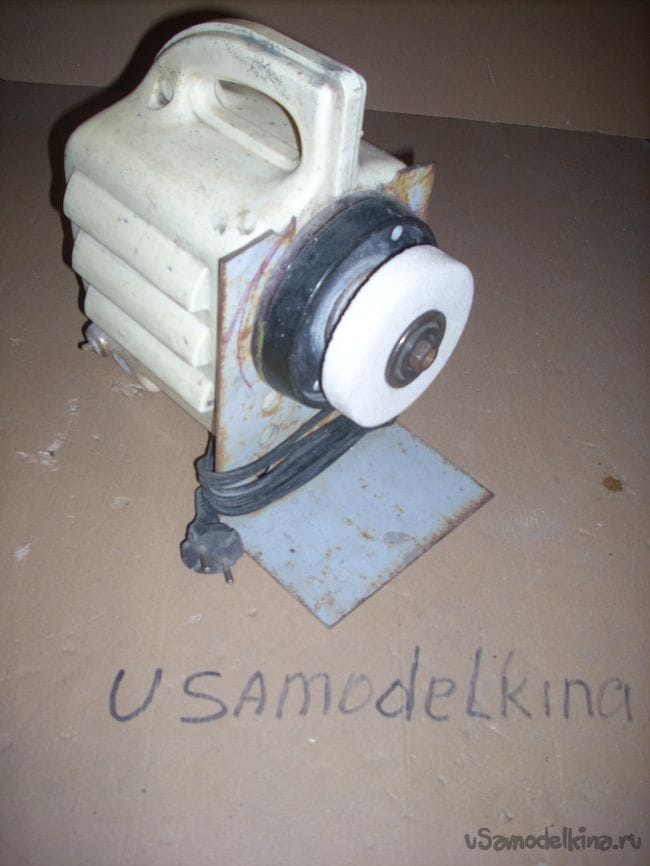

Всё. Наш переносной наждак готов! Осталось только установить рабочий элемент! :
Переносной наждак из стиральной машины

По электрической части даже ничего и переделывать не надо. Он включается в сеть тумблером, который есть внизу корпуса.

Наждак очень удобен. Его очень удобно переносить за заводскую ручку. Двигатель хорошо отбалансированный, поэтому очень тихий. Мощности тоже достаточно!скачать dle 11.1смотреть фильмы бесплатно
