Электронное торможение наждака - простая схема

Электронное торможение наждака - простая схема

Вступление
Хорошо смазанные подшипники мотора, плюс массивный камень наждака способствуют долгому вращению после выключения. А если устройство двухстороннее, и на другом месте, скажем, алмазный круг на железной основе, то он может вращаться около пяти минут до полной остановки. Механическое торможение его чревато опасностями, дополнительным мусором и бесполезным износом инструмента. От всех этих неприятностей нас избавит электронный тормоз, по предельно простой схеме.
Электронное торможение наждака - простая схема

Практика показывает, что если на пусковую обмотку мотора подать 24 вольта постоянного напряжения, то наждак останавливается за считанные секунды.

Материалы и инструменты
- Переключатель П-2К без фиксатора
- Два гелевых 12-ти вольтовых аккумулятора 6-7 ампер от блока бесперебойного питания для стационарного компьютера
- Электрический 2-жильный провод сечением не менее 1,5 кв. мм.
- Сверло диаметром 10 мм.
- Сверло диаметром 3 мм.
- Отвёртка
- Паяльник

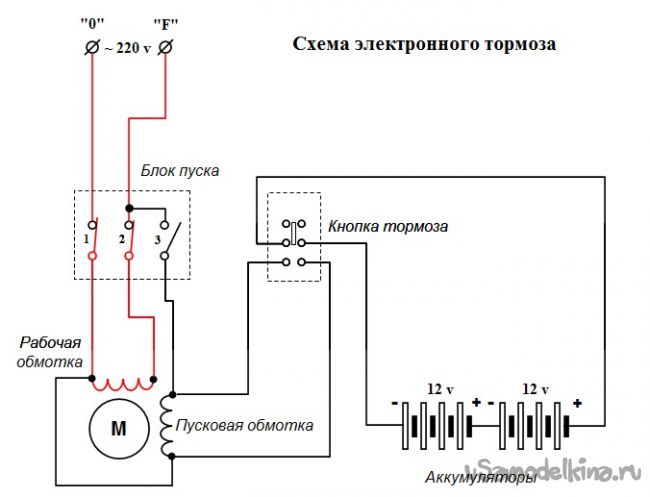

Шаг 1. Вынимаем блок пуска и определяем выводы рабочей обмотки. На схеме они подключены к контактам 1 и 2. Визуально их можно определить так : при отпускании чёрной кнопки "Пуск" контакты, которые остаются замкнутыми - к ним и подключена рабочая обмотка. Другие два провода - это пусковая, один из которых подключён к контакту 3, который замыкается только при нажатии на кнопку. При отпускании кнопки он размыкается. Ток протекает как на схеме (красным цветом).
Электронное торможение наждака - простая схема

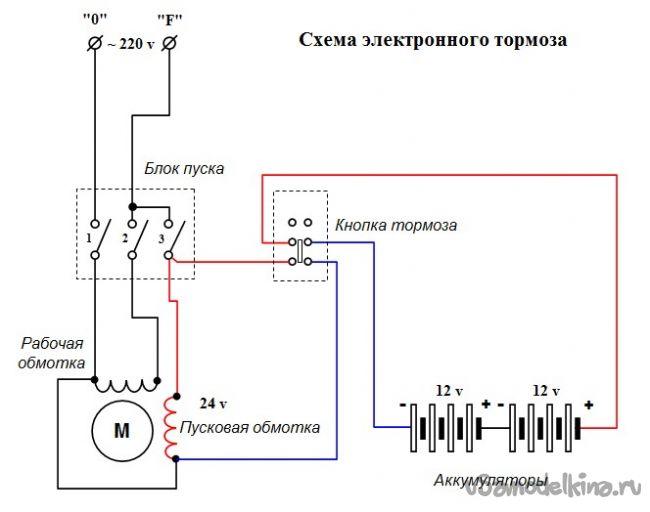

Шаг 2. Сверлим отверстия диаметром 10 мм. и два по 3 мм. для крепления переключателя П-2К в удобном для нас месте. Подпаиваем провода согласно схемы и закрепляем его на корпусе. Я сделал защитное устройство от случайного нажатия (проявите свою творческую фантазию). Делаем все соединения, согласно схемы. Полярность подключения аккумуляторов к обмотке мотора в данном устройстве не имеет значения.
Электронное торможение наждака - простая схема

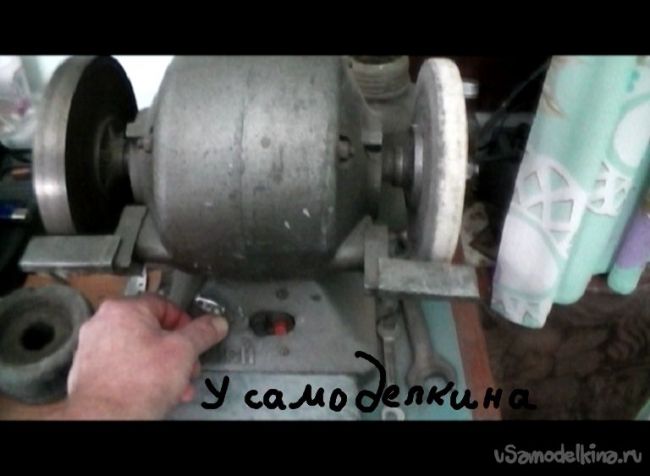

Шаг 3. Проверяем работу схемы. Вручную "крутанув" наждак, нажимаем кнопку тормоза. Он должен сразу остановиться. Первое включение в сеть ~220 v после переделки рекомендуется произвести через автомат типа ВА 47-29 на 6 ампер. В случае ошибки в подключении он должен сработать.

Заключение

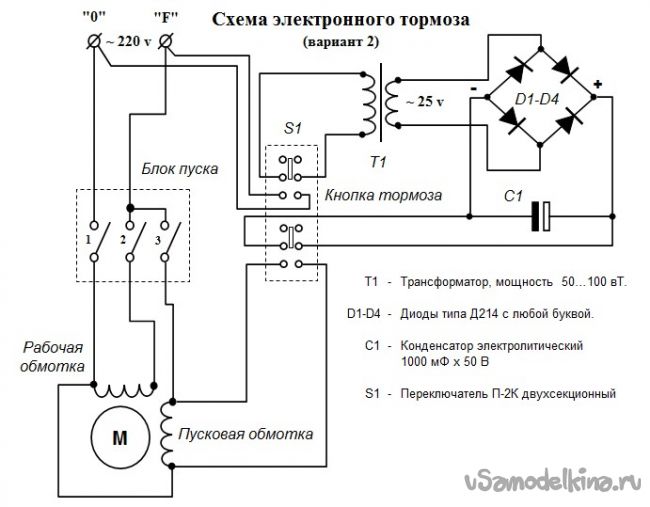

Кроме описанного, можно использовать ещё один вариант : с питанием от сети ~220 v, который я сделал своему знакомому по приведённой схеме.
Электронное торможение наждака - простая схема

Здесь вместо аккумуляторов используется простейший трансформаторный выпрямитель с напряжением на вторичной обмотке ~25 v. Переключатель П-2К - двухсекционный без фиксатора. Диоды можно использовать без радиаторов, т.к. они работают в кратковременном режиме.

Видео работы электронного тормоза:
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

0
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 0 из 10 (голосов: 0)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
5 комментариев
  1. Solomin_Aleksandr
    Схема по варианту 2 известна и используется очень давно, еще в 1981 г получил в школу станки СТД-120 с таким тормозом, но вот беда - диоды не держат, хотя и мощные были...
    1. kachanoff.vlad Автор
      Здесь причина в мощности мотора : станок или домашний наждак ! Чем мощнее мотор, тем толще провод обмоток, соответственно меньшее сопротивление и больший ток.
  2. bond
    А аккумулятор 6v.4Ah подойдет для питания схемы??
    1. kachanoff.vlad Автор
      Вообще то пойдёт любой аккумулятор, либо группа аккумуляторов общим напряжением не
      менее 24 вольт. От напряжения зависит скорость торможения. При 6 вольтах мотор будет
      останавливаться довольно долго, а при 30 v - за секунды. А чем меньше ёмкость аккумуляторов, тем чаще придётся их подзаряжать.
  3. Дед Палыч
    а чтобы не грелись, а тем более не горели диоды нужно в цепь питания постоянного тока \тормоз\ поставить резистор ватт на 10-20 не большого сопротивления для снятия мощности...
