Настольная лампа для мастерской своими руками

Настольная лампа для мастерской своими руками

Всё началось с того, что у меня осталась незадействованная светодиодная лента. Необходимость что-то с нею сделать повергла меня в тяжелые, мучительные раздумья. Спустя некоторое время, мой мозжечок, скрипнув, родил проект, который рискую выложить на «самоделкине».

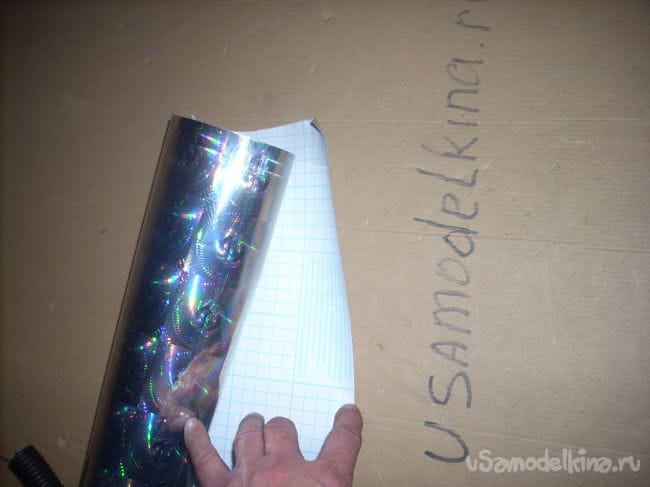

Я решил сделать «дизайнерскую» настольную лампу для работы в мастерской. Для начала я вырезал из старого промышленного холодильника, валявшегося на работе на свалке, кусок алюминиевого листа, на который намеревался наклеить имевшуюся ленту. Первоначально предполагалось, что алюминий я отполирую до зеркального состояния, но в процессе работы выяснилось, что добиться приемлемого качества полировки не удастся. Поэтому придав листу необходимую форму, я оклеил его блестящей самоклеющейся бумагой-фольгой.

Материалы:
1. Диодная лента.
2. Алюминиевый лист.
3. Самоклеящаяся зеркальная плёнка для ламинирования.
4. Обрезки пластикового короба для проводки.
5. Стальной прут
6. Болты, гайки.
7. Обрезок электротехнической гофры.
8. Обрезки стальной полосы.

Настольная лампа для мастерской своими руками

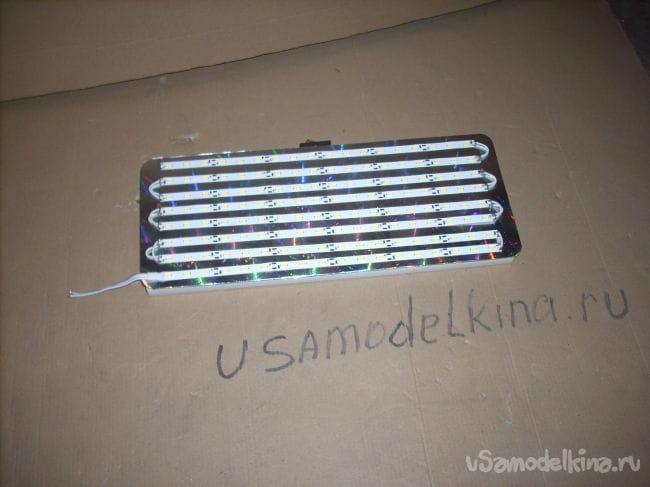

Против ожиданий получилось неплохо. На полученную основу наклеил предварительно нарезанную на соответствующие куски (которые, конечно, сначала спаял между собой и проверил, светят ли они) светодиодную ленту. Вот что вышло в итоге:
Настольная лампа для мастерской своими руками

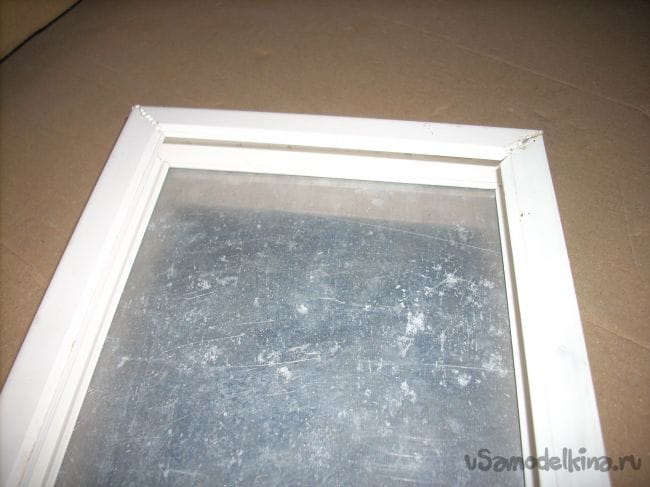

С обратной стороны листа я наклеил универсальным клеем пластиковую рамку, изготовленную из обрезков похищенного на той же свалке кабель-канала для электропроводки. Отрезанные куски перед наклейкой на основу для удобства работы «спаял» между собой паяльником с мелким жалом.
Настольная лампа для мастерской своими руками

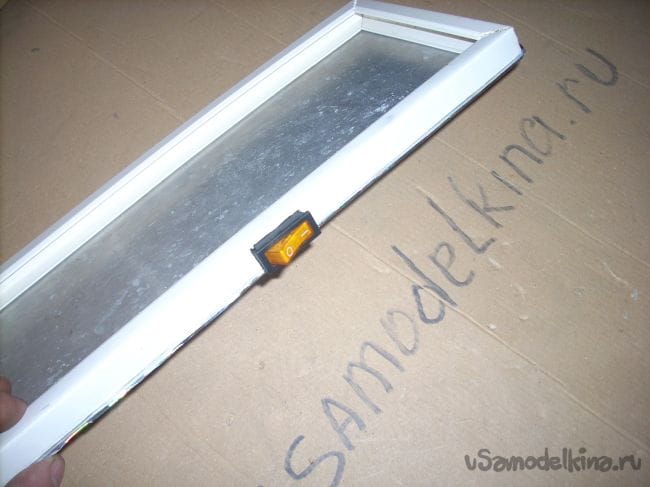

Рамка необходима для того, чтобы спрятать тыльную сторону с проводами, а также для закрепления на ней выключателя, купленного (увы!) в магазине электробарахла.
Настольная лампа для мастерской своими руками

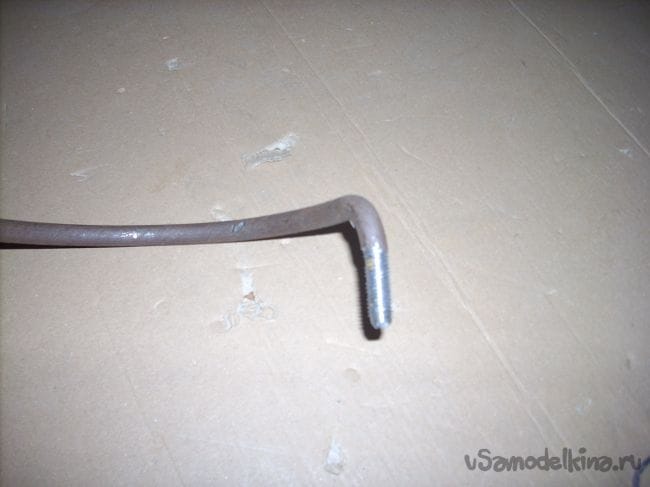

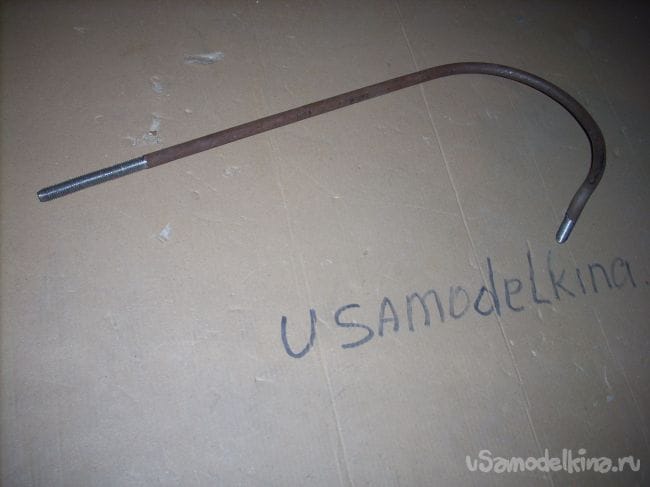

Затем из куска стальной катанки при помощи тисков, молотка и плашки с воротком изготовил каркас:
Настольная лампа для мастерской своими руками
Настольная лампа для мастерской своими руками

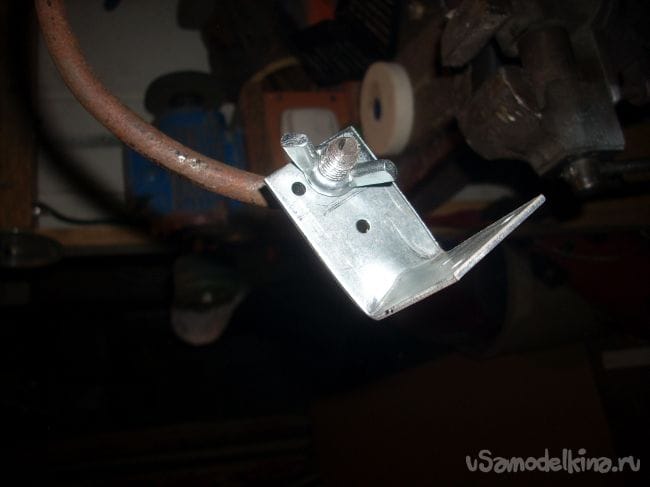

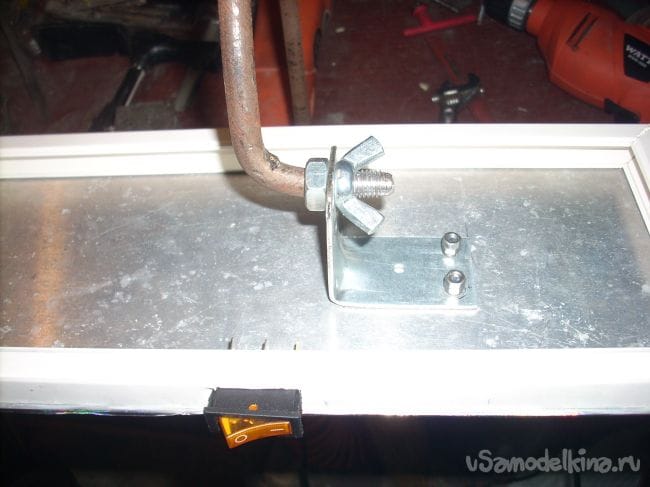

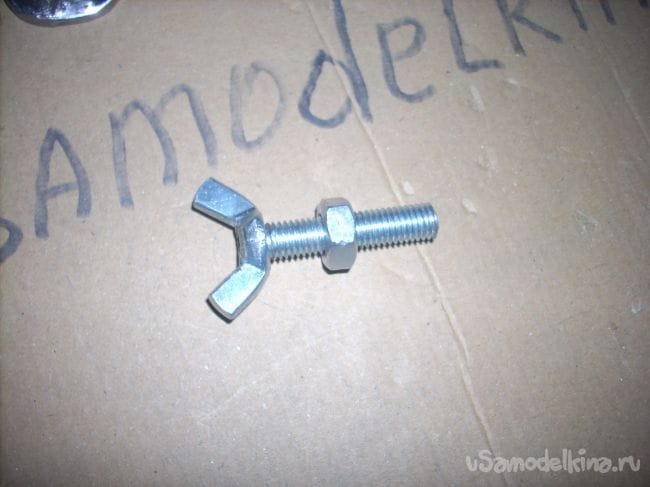

Крепление «светящейся» части лампы к каркасу сделал при помощи уголка, одной обычной гайки, одной гайки с барашком и двух маленьких болтиков с гайками:
Настольная лампа для мастерской своими руками

Настольная лампа для мастерской своими руками

Гайка с барашком необходима для того, чтобы регулировать направление света.

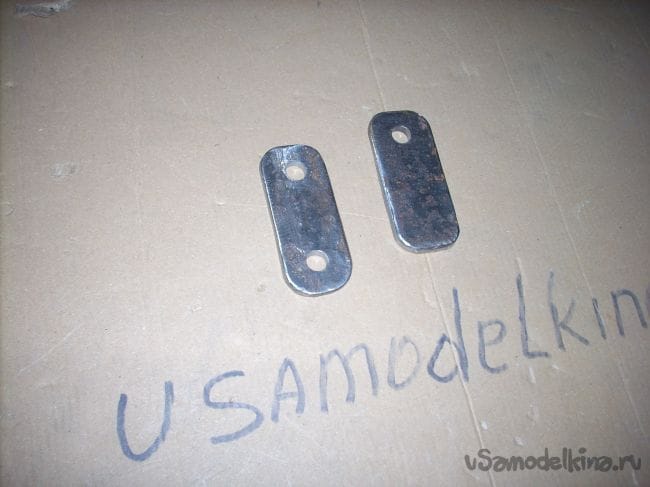

Крепление-зажим лампы к столу сделал из двух кусочков стальной полосы, в которых просверлил необходимые отверстия.
Настольная лампа для мастерской своими руками

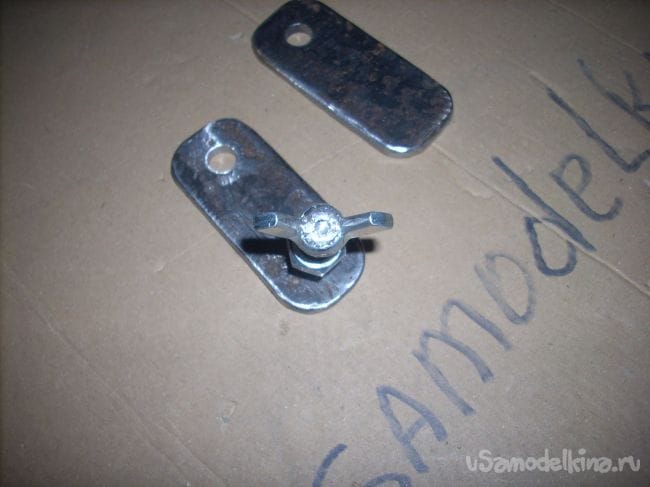

К куску с одним отверстием соосно с отверстием приварил гайку, в которую будет вкручиваться зажимной болт с барашком:
Настольная лампа для мастерской своими руками

Настольная лампа для мастерской своими руками

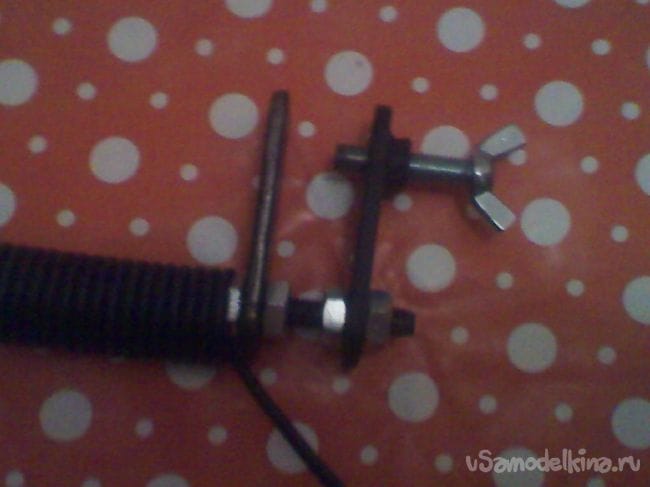

Крепление в сборе выглядит так (понадобилось еще несколько обычных гаек):
Настольная лампа для мастерской своими руками

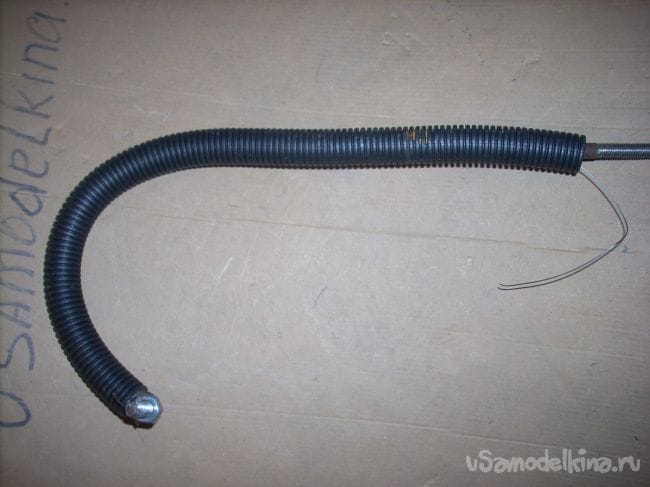

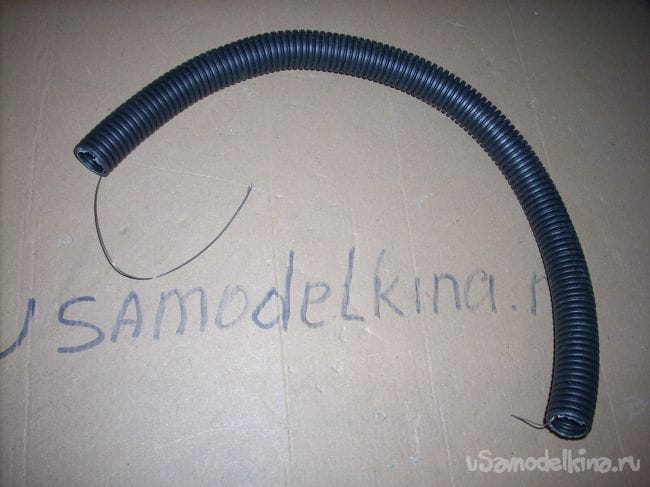

Затем все детали покрасил чёрной краской. Для красоты на каркас надел кусок гофры для электропроводки.
Настольная лампа для мастерской своими руками
Настольная лампа для мастерской своими руками
Внутри гофры протащил провод, которым подключил светящуюся часть лампы (через жёлтую кнопочку) к блоку питания.

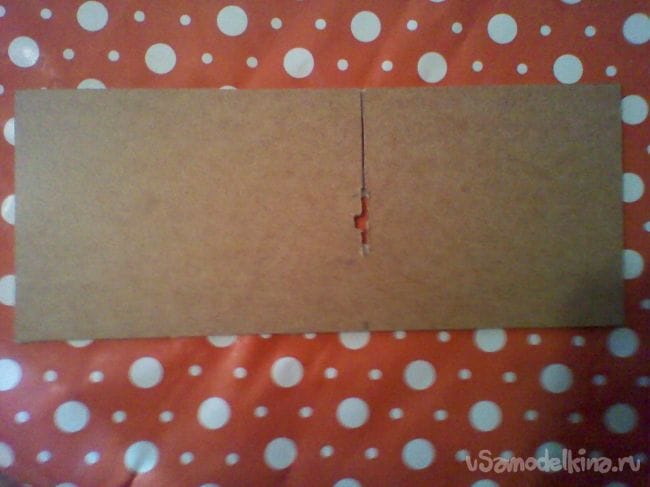

Затем тыльную сторону пластиковой рамки закрыл куском ДВП с соответствующими прорезями:
Настольная лампа для мастерской своими руками

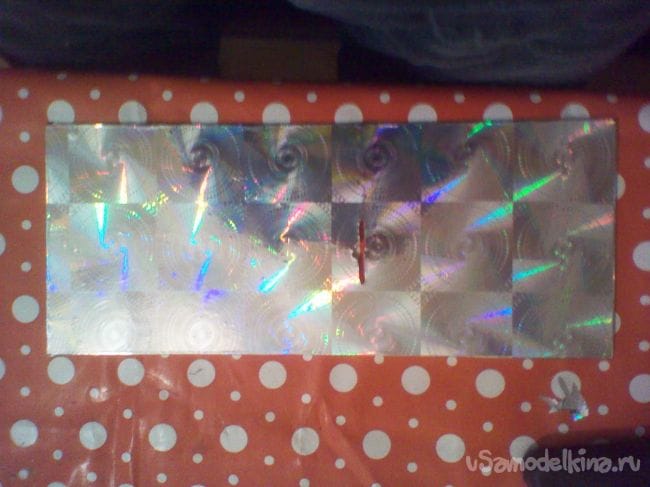

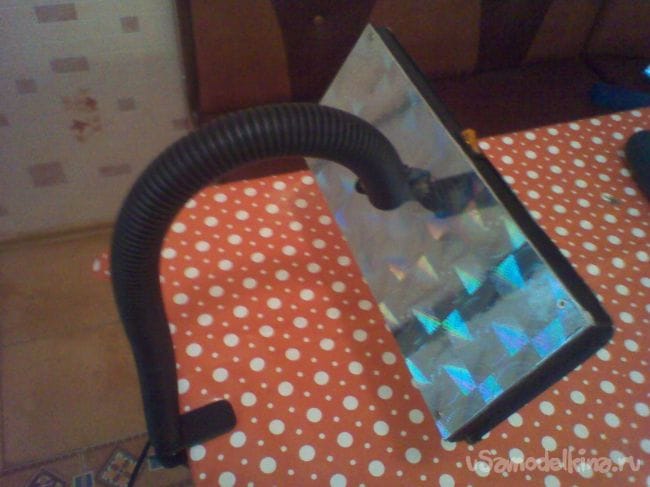

Этот кусок для красоты также оклеил той же самой блестящей бумагой:
Настольная лампа для мастерской своими руками

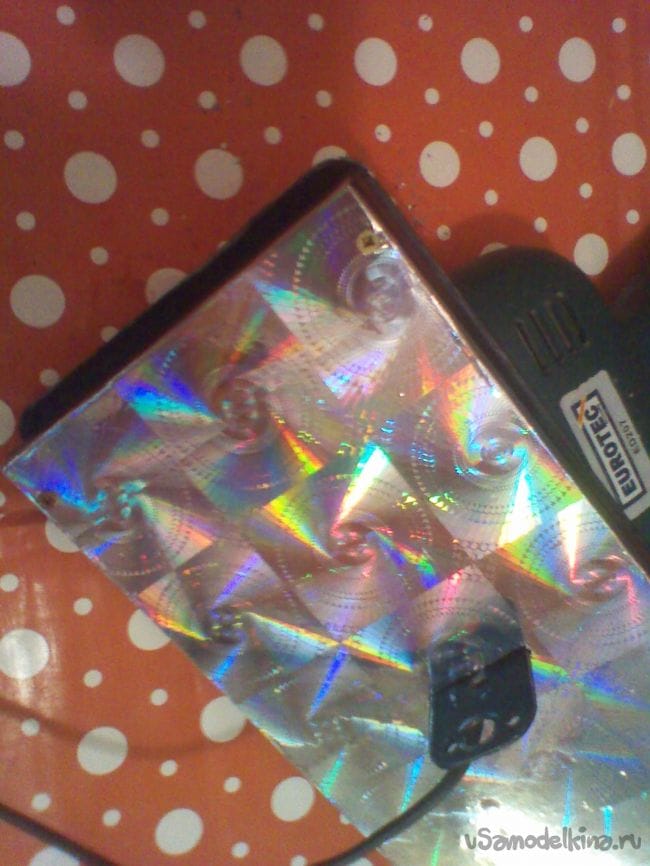

Эту часть прикрепил к пластиковой рамке маленькими саморезами:
Настольная лампа для мастерской своими руками
Настольная лампа для мастерской своими руками

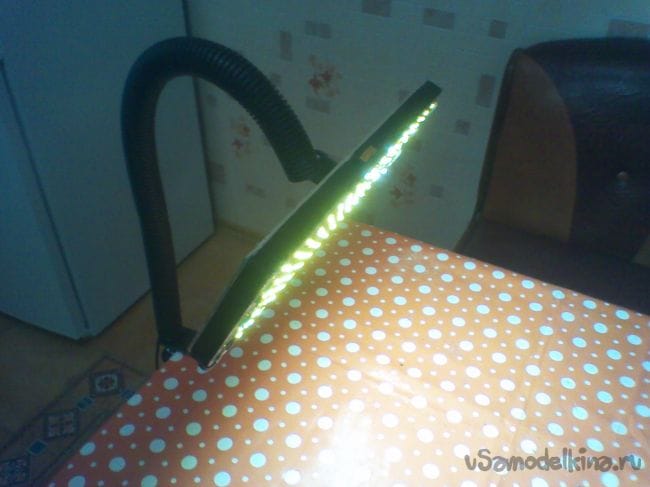

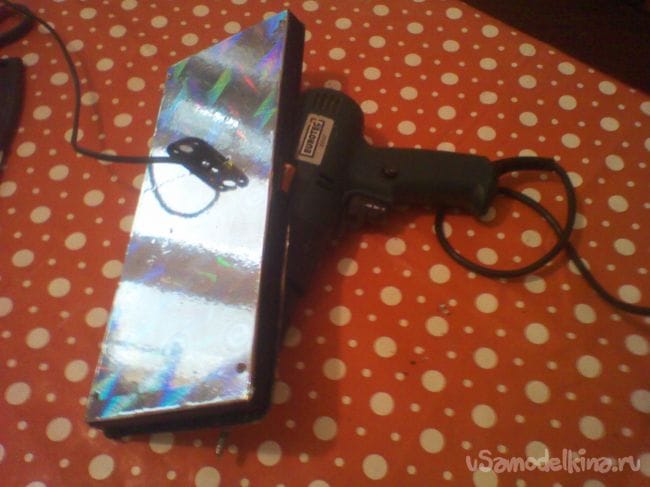

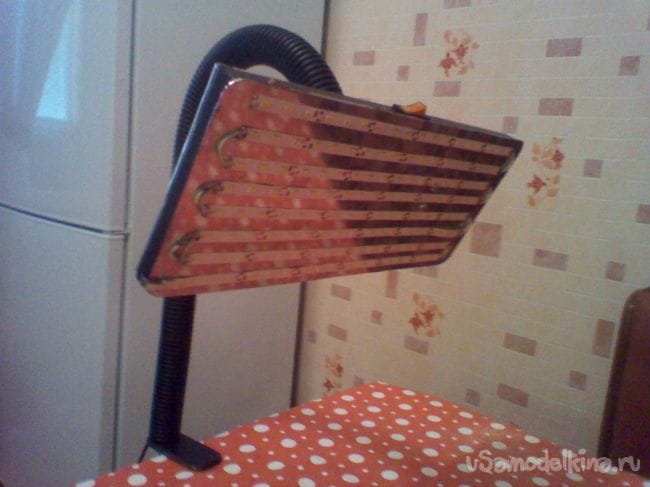

В сборе всё выглядит так:
Настольная лампа для мастерской своими руками
Настольная лампа для мастерской своими руками
Настольная лампа для мастерской своими руками
Настольная лампа для мастерской своими руками
