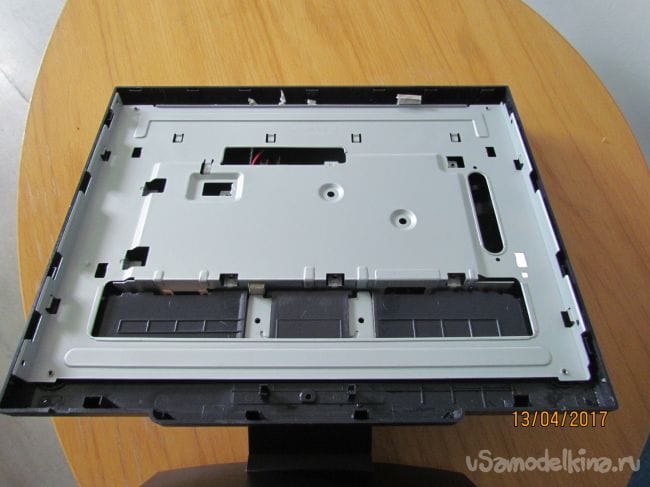

Привет всем. Зарядную станцию для телефона или планшета можно собрать из отслужившего свой срок монитора . Монитор 15" разбираем и вытаскиваем из него все что можно. Нам нужен будет корпус и рамка матрицы.

Солнечная панель и зарядная станция в одном флаконе

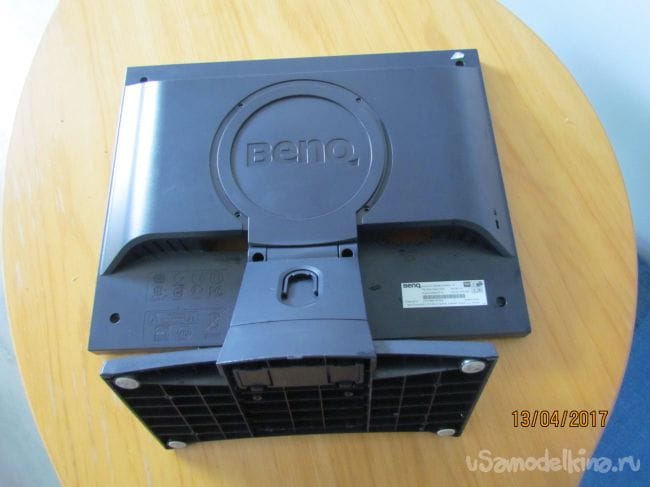

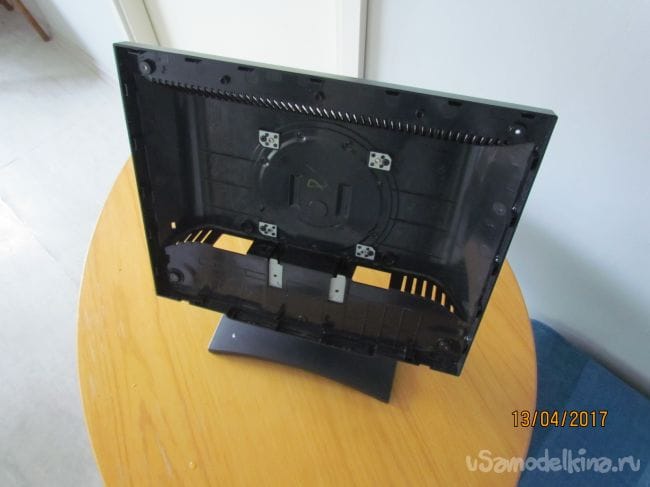

Вид сзади. Ножка поворачивается.
Солнечная панель и зарядная станция в одном флаконе

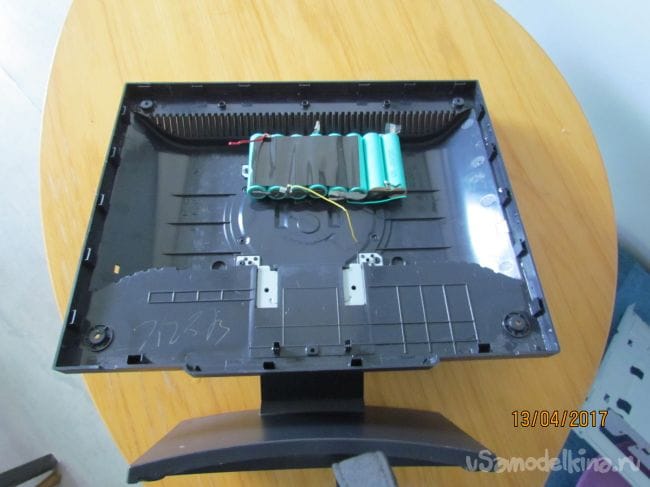

Вставляем в корпус 8 батареек Li-Ion на напряжение 3.7 вольта спаянных параллельно.
Солнечная панель и зарядная станция в одном флаконе

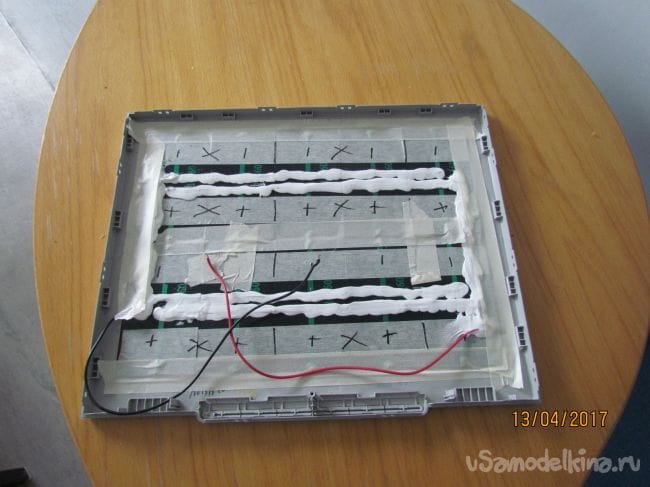

Для солнечной панели я взял 6 вольтовые модули на 200 мА размером 6 см на 11 см и спаял их параллельно.
И уложил в верхнюю пластиковую рамку.

Солнечная панель и зарядная станция в одном флаконе

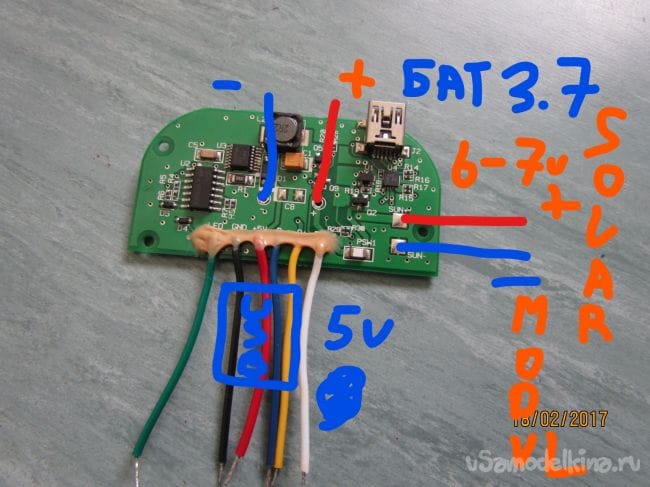

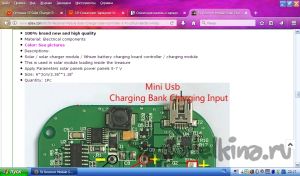

Для зарядки батареек я приобрел зарядный блок на 6В. У него имеется выход USB 5 V

Солнечная панель и зарядная станция в одном флаконе

Далее все спаиваем и собираем в обратном порядке. Корпус держателя блока питания вставляем на место ,так как на нем внизу есть место для крепления двух гнезд USB
Солнечная панель и зарядная станция в одном флаконе

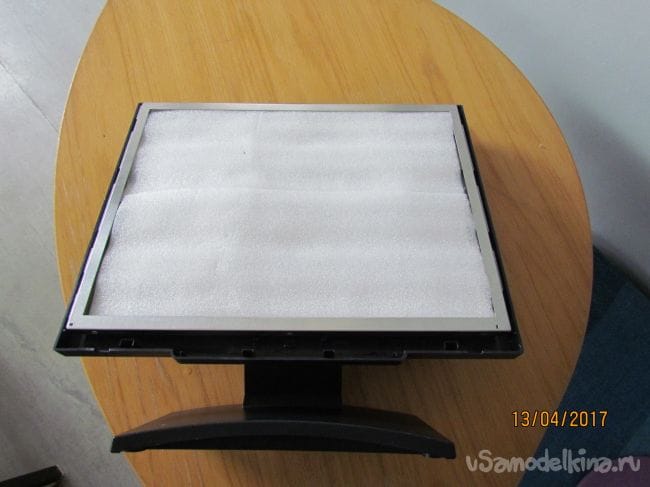

Далее вставляем пустую рамку матрицы в нее укладываем мягкий поролон.
Солнечная панель и зарядная станция в одном флаконе

Осталось вставить солнечный модуль и закрепить все винтами. Устанавливайте конструкцию на подоконник и заряжайте свои гаджеты.
Солнечная панель и зарядная станция в одном флаконе

Теперь монитор будет смотреть в окно а мы будем смотреть на заднюю часть где гнезда зарядки.
