Солнечная панель 6 В на керамической плитке

Солнечная панель 6 В на керамической плитке

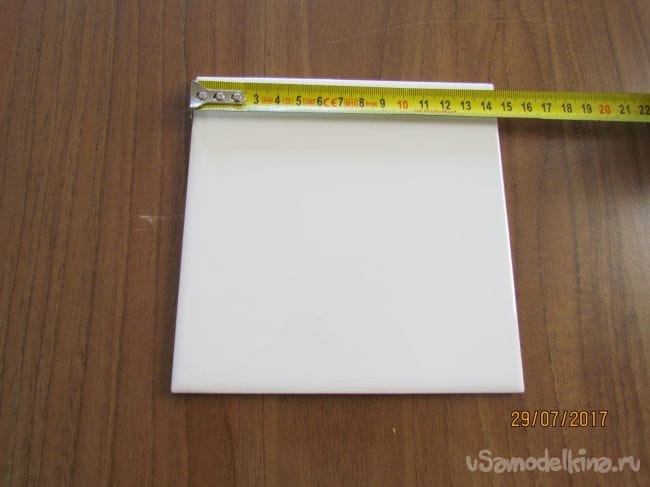

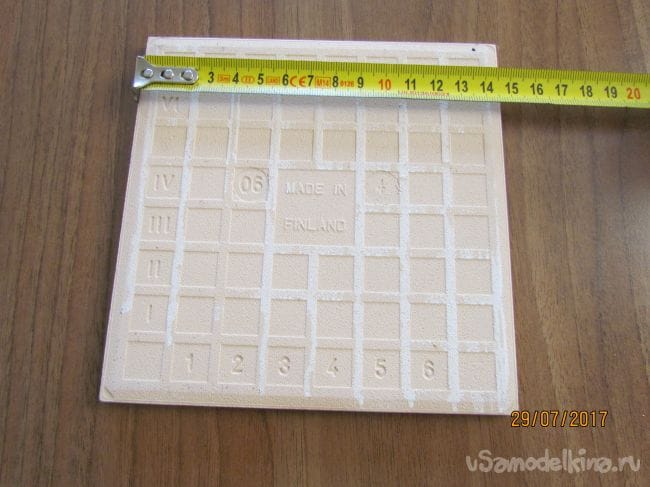

Привет всем. Сегодня расскажу, как сделать 6 вольтовую солнечную панель за один час. За основании панели я взял керамическую плитку 15 на 15 см.
Солнечная панель 6 В на керамической плитке
Солнечная панель 6 В на керамической плитке

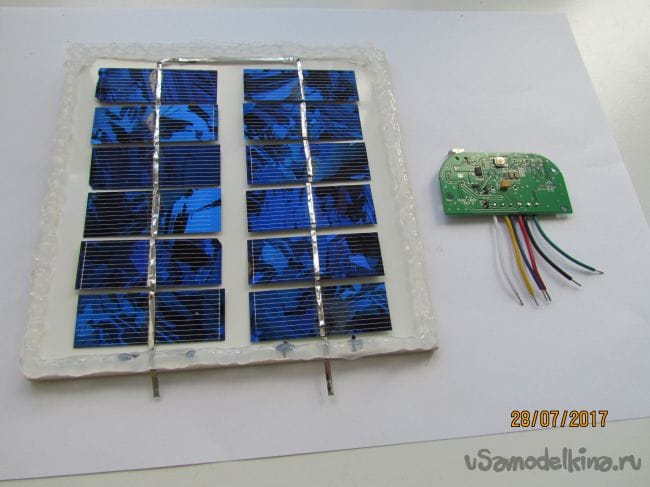

Бортики для того чтобы эпоксидка не вытекла я сделал из силикона.
Солнечная панель 6 В на керамической плитке

Модули я использовал размером 5 см на 2 см они на напряжение 0.5 вольта. Все модули спаяны последовательно но одна половина развёрнута на 180 оС перед заливкой смолой и спаяны с одной стороны а другие выводы подключаются к нагрузке.

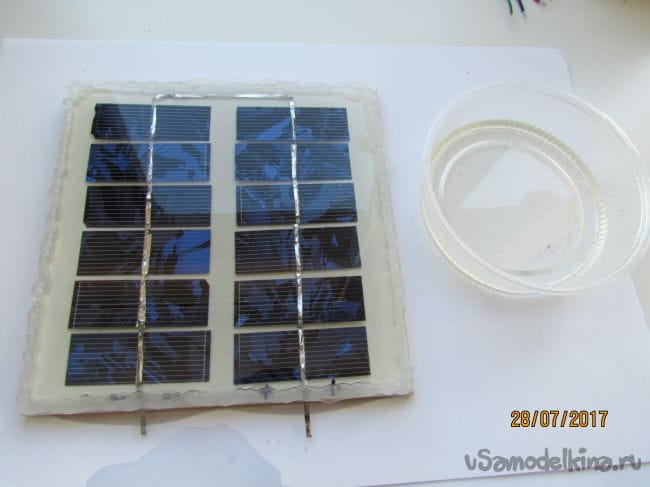

Концы завести внутрь и приклеить еще одну плитку на силикон - этим мы защитим от влаги выводы. Смолы я взял 90 г и добавил 30 г отвердителя. Залил все это в форму.
Солнечная панель 6 В на керамической плитке

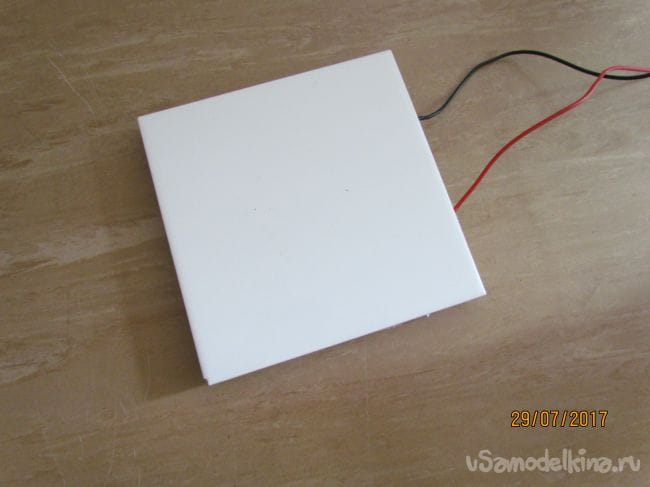

Когда всё высохло я приклеил ещё одну плитку сзади. Провода спрятал между ними. Этот модуль я сделал для 6 вольтового модуля зарядки .
Солнечная панель 6 В на керамической плитке

Вот что получилось. Керамика выполняет роль радиатора.
Солнечная панель 6 В на керамической плитке
Солнечная панель 6 В на керамической плитке

Всех благодарю за внимание.
