Светодиоды и 18760

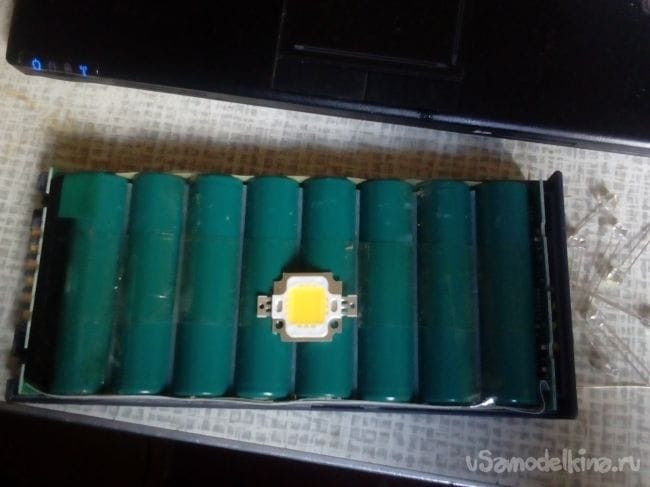

Накопилась у меня куча АКБ 18760 с ноутов. Решил наклепать фонариков.
Светодиоды и 18760

Есть куча вопросов по подключению светодиодов, длительности работы и так далее.
Светодиоды и 18760

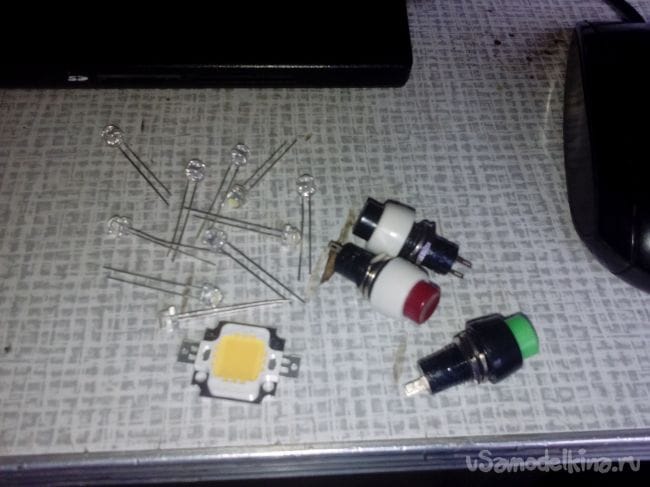

Купил один светодиод на 12В 10 Ватт от прожектора. Как его правильно подключать? Читал, нужен радиатор, устанавливать горячим клеем можно? То есть наносить каплю клея, а потом на него лепить светодиод?
Нужен ли сюда резистор и так далее. К примеру, четыре ячейки 18760 выдадут 3.7Х4=14.8В. Какой нужен резистор, чтобы занизить напряжение до 12В?
И нужно определить примерно время работы от четырех 18760.
Светодиоды и 18760

Есть светодиоды на 3В еще, акб выдает 3.7В, какие резисторы нужны для них?
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
Чтобы написать ответ необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
33 комментария
  1. Валерий
    Читал, нужен радиатор, устанавливать горячим клеем можно? То есть наносить каплю клея, а потом на него лепить светодиод?

    Упаси Боже!!!! Только на термопасту! Его ж охлаждать ннада)))....
    "Резистор" нужен всегда - диод не нагрузка, а проводник!!! (Почему в кавычках написал - потому что ограничивать ток и напругу можно "драйвером" - специальной схеммкой.
    Про остальное Похмельев напишет)))))
    Але нови ностра алис!
  2. Валерий
    Есть светодиоды на 3В еще

    Они (диоды) в основном, все на 3 примерно, вольта. (Тот, что на 12 - это сборка. Там много диодов), Только не нужно забывать, что, применительно к диоду нет понятия "рабочее напряжение". Есть понятие "падение напряжения" - ДИОД НЕ НАГРУЗКА...
    Але нови ностра алис!
  3. Dmitrij Автор

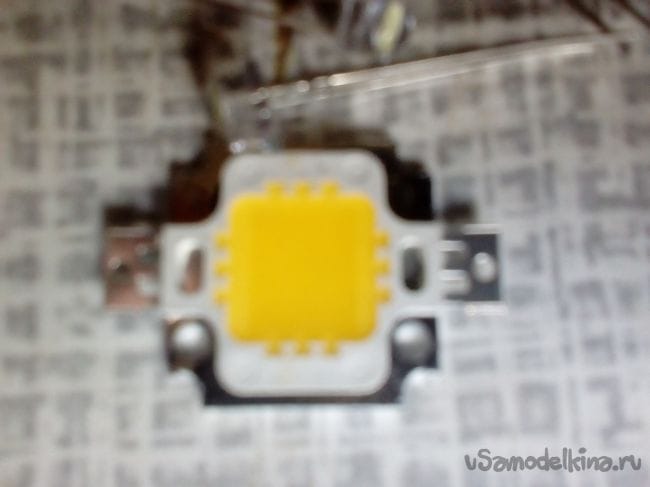

    Его и жду) на большом кристалле 9 точек, если присмотреться
    "Марти! Думать нужно в четырех измерениях..."
    1. Валерий
      Это матрица от прожектора... В фонариках её, обычно, не используют.
      Але нови ностра алис!
  4. Валерий
    А вообще, странные какие-то аккумы... В ноутах, обычные 18650 стоят всегда... А эти что, длиннее на 11 мм?
    Але нови ностра алис!
  5. Dmitrij Автор
    Товарищ сказал с какого-то старинного ноута. У меня всякие есть
    "Марти! Думать нужно в четырех измерениях..."
  6. Валерий
    Я бы посоветовал лучше делать фонарик из Т6, или L2. На одном (толковом) аккуме час-два проработает. А с хорошей оптикой лупит, как фара дальнего света.
    Вообще это занятие из разряда "лучше купить, потому что сам всё равно хуже сделаешь"))). Сейчас на Али за копейки можно готовых фонарей на Т6 без аккума купить. Правда, если не опечатка, то аккумы не подойдут...
    Але нови ностра алис!
  7. Dmitrij Автор
    Вот не люблю я ваши комментарии с словом "купи")
    "Марти! Думать нужно в четырех измерениях..."
  8. Pronin
    Для фонарика желательно CREE XM-L2 и желательно на звезде (это первичный радиатор такой) и хороший (правильный) отражатель и драйвер тока. А дальше уже ваше творчество
    1. Валерий
      К слову о "купи"..))))
      Всё это нужно для качественного фонаря! И по отдельности на Али стоит копейуи... А вместе - дороже фонарика с Т-6, или, даже, L2.
      Кстати сказать, особо заметной разницы в световом потоке Т6 и L2 я не узрел. (Есть и те, и другие.). Заявляют вроде-бы уменьшенное энергопотребление Л-второго, но я не пробовал их тестировать на одном аккумуляторе.
      А вот разница в цене ощутима... Т6 (готовый фонарь) меньше пяти долларов можно взять. За такую "мобильную фару-прожектор" - совсем копейки...
      Але нови ностра алис!
  9. Иван_Похмельев
    Нужен соответствующий рассеиваемой мощности радиатор, сажать на термопасту (благо нормальные фланцы есть), для такой мощности резистор уже не эффективен, нужен токовый драйвер. Есть куча сайтов, посвящённых светодиодам, там можно найти более подробную конкретную информацию.
  10. popvovka
    Думаю правильней 18650.
    В Китае есть клей проводящий для светодиодов. Да и просто прикрутить на ровную поверхность и промазать термопастой для процессора ПК.
    Если питать от 4-х 18650. Опустим все правила и все такое. Хочется, почему бы и нет, но..
    нужен резистор на 2 ватта и сопротивлением 2,8 ома. При примерном токе в 0,83 ампера бу элементы быстро разрядятся ниже допустимого и их нужно "подымать" или будет поздно..
    Правильней будет применить
    Цитата: Иван_Похмельев
    нужен токовый драйвер

    Благо в Китае полно.
    Про 3-х вольтовый светодиод
  11. Dmitrij Автор
    Нашел фонарь из кроны и светодиода 12В (как у меня). Автор говорит, мол для 9В радиатор не нужен, если я правильно понял..

    Там еще какая-то синяя штука, что это? Драйвер?


    Фонарик


    фонарик из светодиода 12В
    "Марти! Думать нужно в четырех измерениях..."
  12. Иван_Похмельев
    Цитата: Dmitrij
    какая-то синяя штука, что это?
    Коннектор для подключения батареи. Решение неудачное, "Крона" будет высаживаться мухой, недаром автор рекомендует использовать аккумулятор. Ограничение тока не нормируемое, только за счёт внутреннего сопротивления батареи. Светить будет слабо и недолго.
  13. Иван_Похмельев
    Для таких мощных светодиодов надо применять импульсный источник стабильного тока.
  14. Валерий
    Кстати, прямо сейчас, в реальном времени меняю такие матрицы в трёх прожекторах. (Прожекторы сгоревшие "подогнал" знакомый колхозный электрик. Диоды - с Али, по 27 центов...)))))
    Задумалось стоечку на три прожектора сварганить... А то варить сваркой плохо после работы. Темнеет рано, и через "хамелеон" от обычной лампочки нифига не видно...
    Але нови ностра алис!
    1. Dmitrij Автор
      а я почти за бакс купил на радиорынке (20 грн)
      "Марти! Думать нужно в четырех измерениях..."
  15. Dmitrij Автор
    Вопрос такой, что будет если заряжать акб 2.7В контроллером, который рассчитан под 3.7В. Будет перезаряжать?
    Или он как-то по амперам определяет?

    И как решить эту задачу...

    Аккумуляторы на фотке не по 3.7В, а по 1.3 почему-то
    "Марти! Думать нужно в четырех измерениях..."
    1. popvovka
      На фото аккумы по 3.7 вольта(18650)
      Контроллер на 3.7 вольта скорей всего расчитан под литий.
      Или я что-то не так понял?
      1. Dmitrij Автор
        Неа, другие. На нем не поднимается напруга выше 1,4 в как не заряжай
        "Марти! Думать нужно в четырех измерениях..."
        1. Валерий
          Дмитрий, всё зависит от типа аккумов... В упрощённой форме, литий отличается от других тем, что не изменяет внутреннего сопротивления в зависимости от заряда. Т.е., если его заряжать - он будет "жрать, пока не лопнет".))))). Причём ("лопнет" - это в прямом смысле!)))). А если разряжать - будет садиться, пока не умрёт!!! Именно по этому у литиевых напряжение сильно зависит от степени зарядки!!! При этом, график зависимости напряжения от уровня заряда преставляет собой почти прямую линию!! (А у остальных - медленное , несущественное снижение напруги при разрядке, а потом резкий "обрыв") Т.е., оно у лития не стабильно определено одной цифрой, а в виде интервала - обычно оно 3,7 - 4,2 Вольта. Разряжать ниже 3,7 - умрёт!!! Заряжать больше 4,2 - лопнет!!! Геморроистые они такие вот в плату за высокую ёмкость при малых размерах...))))
          Именно поэтому для фонариков, например, рекомендуется использовать защищённые аккумы (в них стоит маленький контроллер, который разрывает цепь при минимальном разряде и максимальном заряде). А простые используются там, где их не разрядишь ниже минимума. (как в сотовом, или компе - устройство просто выключается). А заряжают их ТОЛЬКО в специальных зарядных с отсечкой.
          Але нови ностра алис!
  16. Валерий
    Цитата: Dmitrij
    Неа, другие. На нем не поднимается напруга выше 1,4 в как не заряжай

    Померяйте их. Если толщина - около 18-ти мм, а длина - около 65-ти, то это обычные 18650 (В названии их размеры)))). А то, что 1,4 ..... Э-э-э... А может, они просто мёртвые? ))))
    Кстати, литий славится почти отсутствием саморазряда... Эти 1,4 через длительное время не меняются, если просто лежит? Потому что, если исправны - то и через полгода там будет то-же напряжение...
    Але нови ностра алис!
  17. Dmitrij Автор
    Валерий,
    Я многократно коротил эти АКБ, разряжал под ноль, они месяцами валялись. Заряжал кустарно напрямую и все работает) соглашусь разве что с тем, что такой экстрим сокращает срок службы
    "Марти! Думать нужно в четырех измерениях..."
  18. Dmitrij Автор
    Валерий,
    Вот такие каракули https://drive.google.com/file/d/1UipI6bJ12AGNbv-EAFsxO91gtlxhZ9FF/view?usp=driv
    esdk
    "Марти! Думать нужно в четырех измерениях..."
  19. popvovka
    Фото аккумуляторов есть, со стороны плюса, надписи сбоку?
    Есть элементы 4/3А например и у них размер 17*67мм. Вот они как раз на 1.2 вольта. И тип химии у них Ni-MH.
    1. Dmitrij Автор
      линейки нет под рукой, мерил листком в клеточку. Длина в районе 65, толщина где-то 3.5 клетки (визуально меньше), то есть примерно 16-17мм, точно не 18 мм

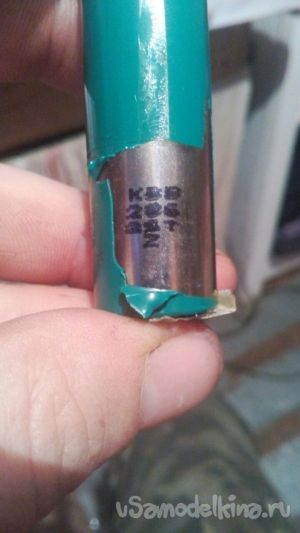

      Фотка надписей
      "Марти! Думать нужно в четырех измерениях..."
      1. popvovka
        Видимо это не литий 18650, а что-то из никиля типа А.
        1. Валерий
          А в таком форм-факторе они бывали?
          Але нови ностра алис!
        2. Валерий
          А, ну да... Прочитал выше...
          Але нови ностра алис!
        3. Валерий
          И тип химии у них Ni-MH.

          Тогда, судя по тому, что писал Дмитрий (разрядка "в ноль", Валялись долго и т.п.) их точно нужно в утиль)))) Уж 10-ваттную матрицу они точно долго не прокормят.))))
          Але нови ностра алис!
  20. popvovka
    Недавно принесли на перепаковку акб от медприбора, так там вообще что-то типа 2/3С. Таких в жизни вообще никогда не встречал!
  21. popvovka
    Валерий,
    Да я порой удивляюсь как фирменные элементы выживают, сидишь и "пользуешься" элементом с того света))
  22. Иван_Похмельев
    Цитата: Валерий
    Разряжать ниже 3,7 - умрёт!!!

    Нельзя ниже (2,7...3) В, сколько именно - зависит от конкретного типа аккумулятора. Но до 3 В - точно можно все.
