Как сделать многозарядный пистолет из бумаги своими руками!


Всем доброго времени суток. В сегодняшней статье я бы хотел показать вам как сделать многозарядную версию пистолета из бумаги с магазинной системой заряжания. Данный пистолет не нужно перезаряжать после каждого выстрела, просто стреляйте пока не закончатся снаряды в магазине, к примеру магазин который сделал я рассчитан на 5 снарядов, вы же можете сделать и больше.

Такой пистолет отлично подходит для "офисных войн" ну или просто дома по целям пострелять подойдёт.

И так, для того чтобы сделать многострельный пистолет, нам понадобится:
-6 листов А4
-2 денежные резинки
-2 маленькие резинки для плетения
-тонкий картон
Из инструментов нам также понадобится:
-клеевой пистолет
-канцелярский нож
-ножницы
-карандаш
-клей карандаш

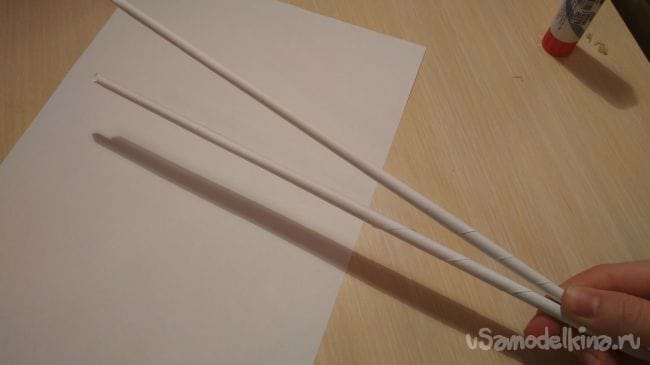

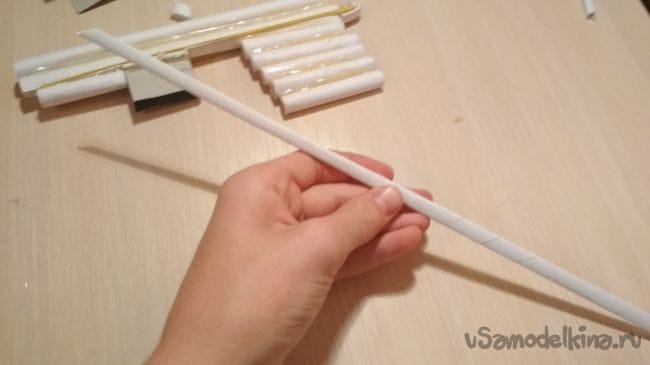

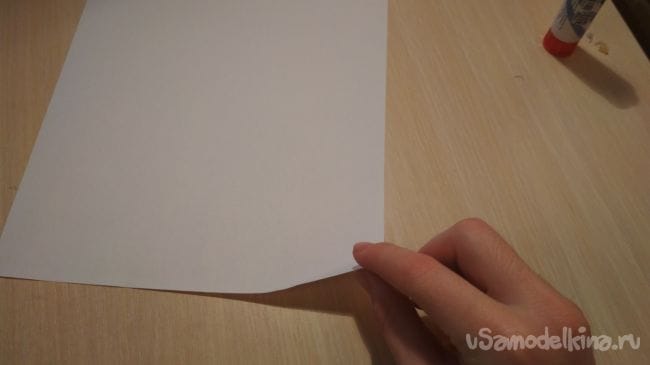

И так первым делом нужно скатать 2 тонкие трубочки, для этого берём лист бумаги и начинаем аккуратно скатывать его с краю, затем как только дойдем до конца склеиваем трубочку чтобы она не раскрутилась

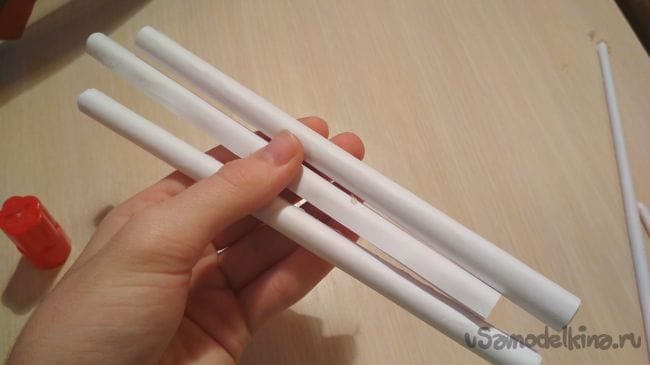

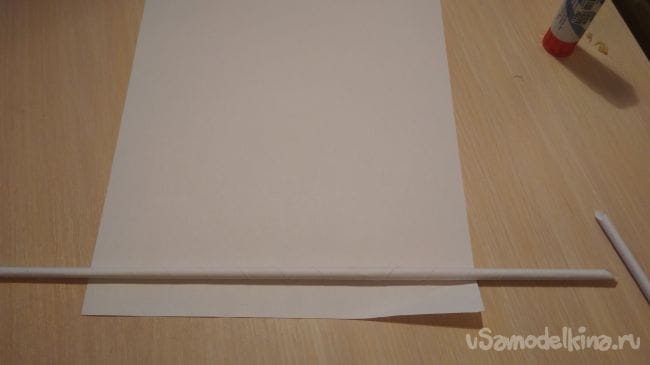

Теперь берём ещё один лист бумаги, кладём на него тонкую трубочку так как показано на фото и лист начинаем скручивать вокруг тонкой трубочки, всего нужно сделать 4 таких толстых трубочек, но одну из них нужно сделать чуть толще других:

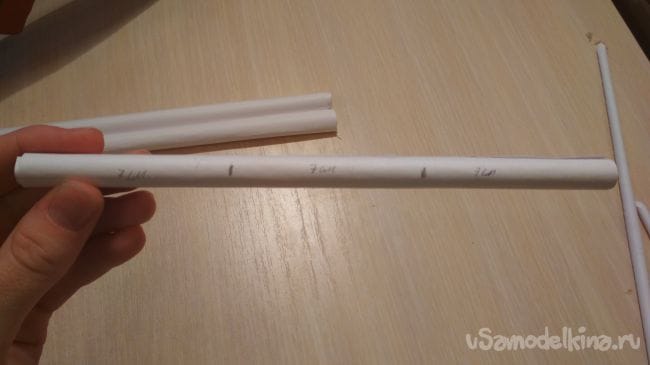

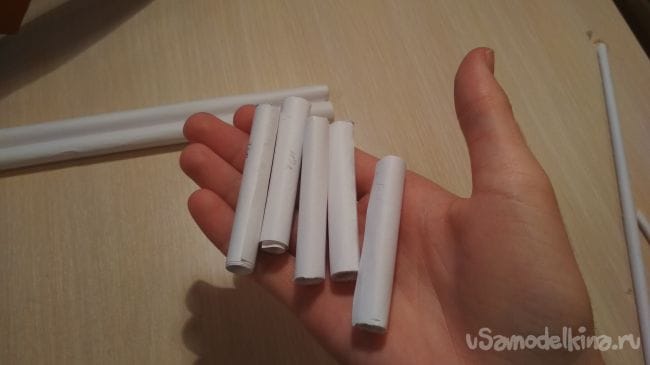

Берём 2 толстые трубочки и размечаем их на части по 7 см, затем отрезаем:

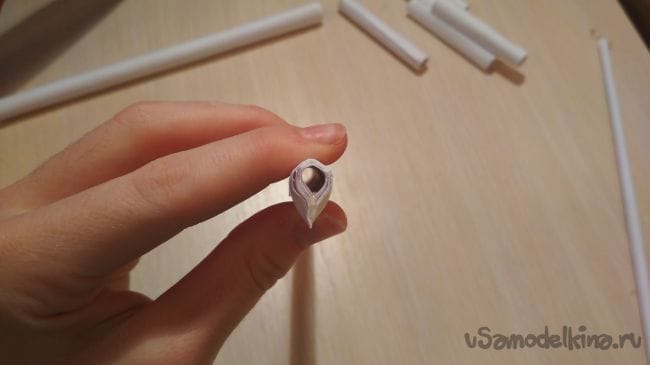

Берём ту трубочку которую делали по толще и немного зажимаем и склеиваем низ, так как показано на фото. Также важно чтобы через это отверстие с небольшим сопротивлением проходила тонкая трубочка. Края трубочки можно прокапать супер клеем для укрепления материала.

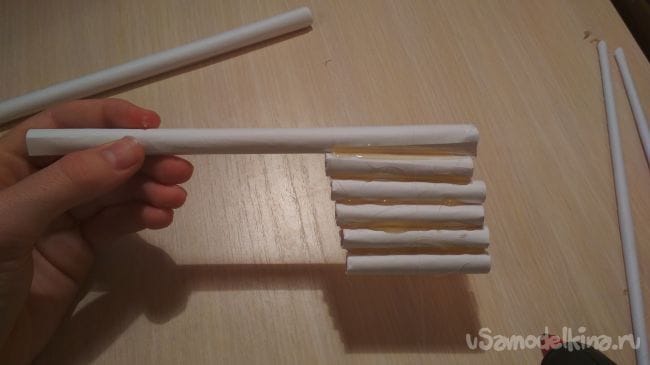

Берём пять отрезков от толстых трубочек и приклеиваем их к нашей прошлой заготовке так как показано на фото:

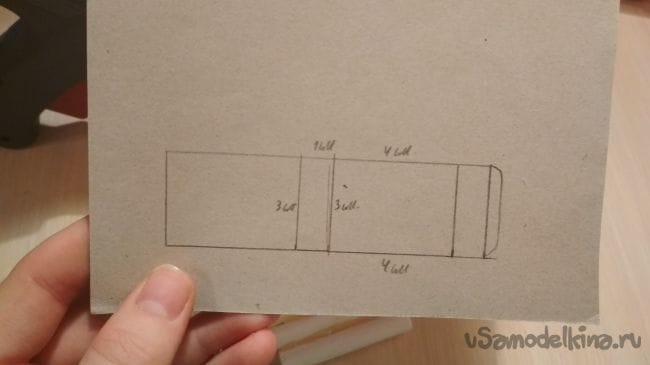

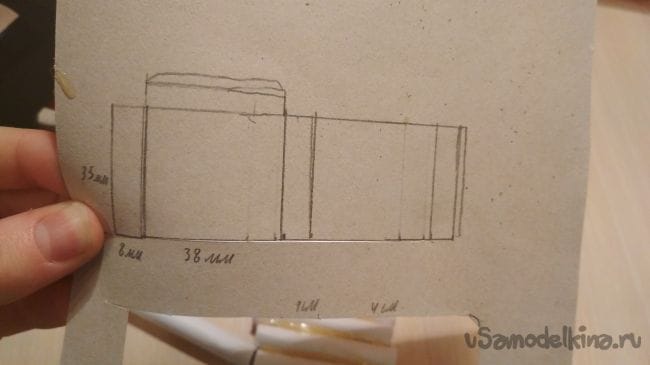

Затем берём картон и чертим на нем следующие детали (при желании можете сделать и по свои размеры, но тогда вам придется подгонять все остальное под свои размеры, у меня же уже всё подогнано):

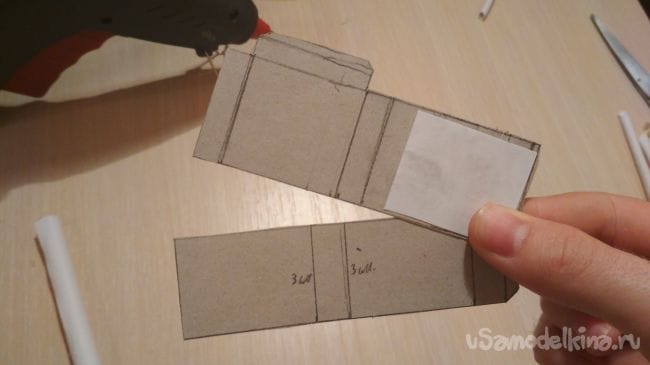

Вырезаем то что у нас получилось:

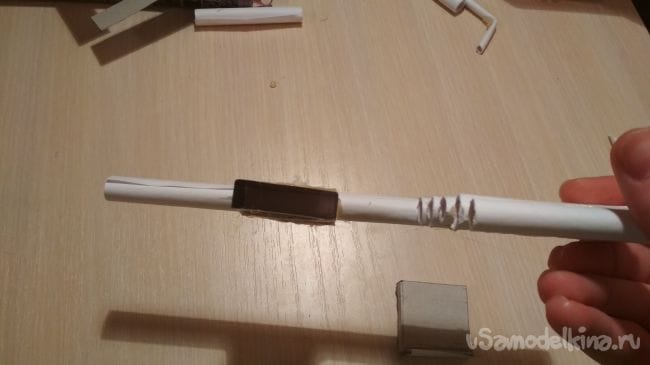

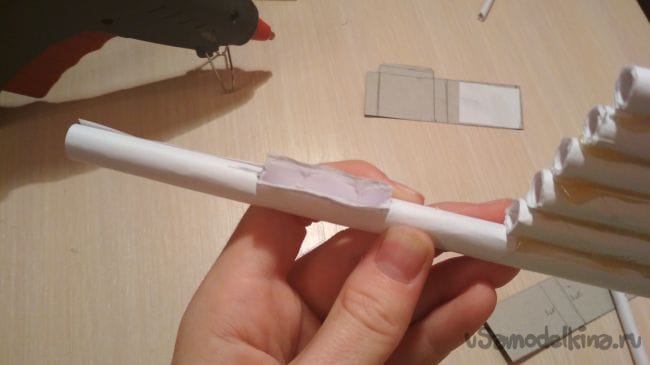

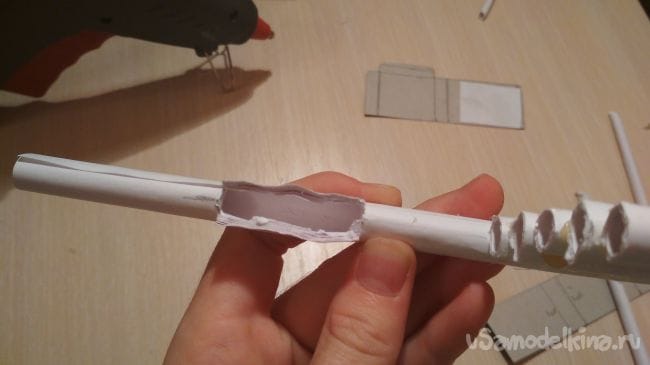

С помощью канцелярского ножа вырезаем на нижней части нашего пистолета аккуратное отверстие длинной 41 мм, на расстоянии примерно 3-4 см от ручки пистолета. Отверстие должно быть примерно как дверцы в трубочки, вообщем так как показано на фото:

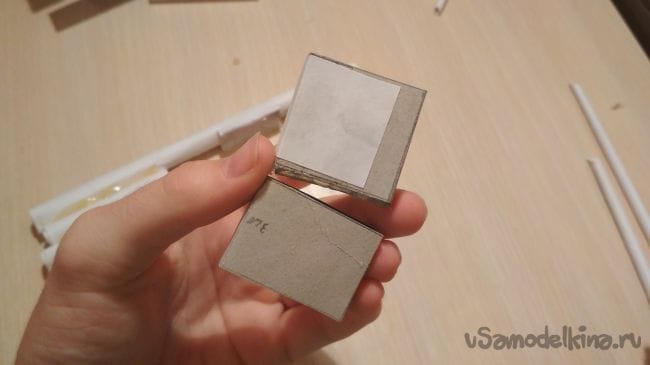

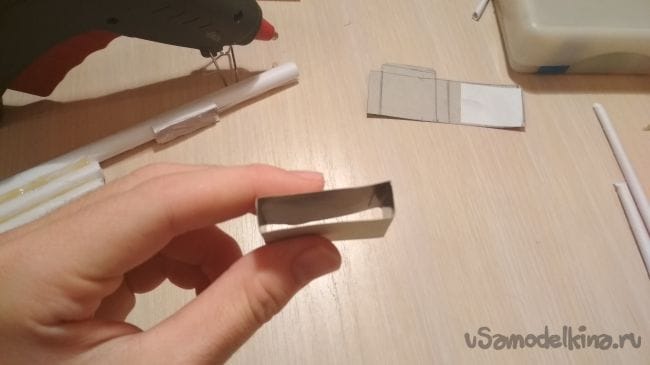

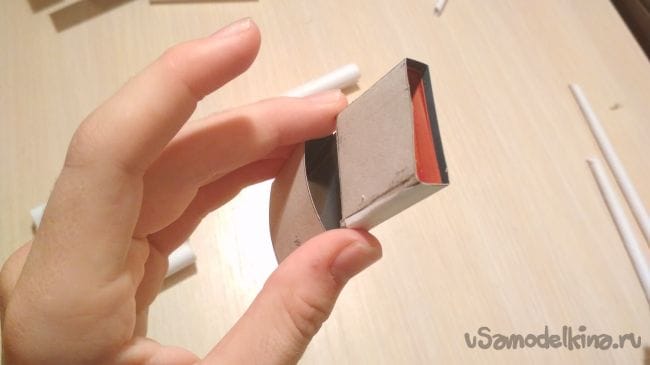

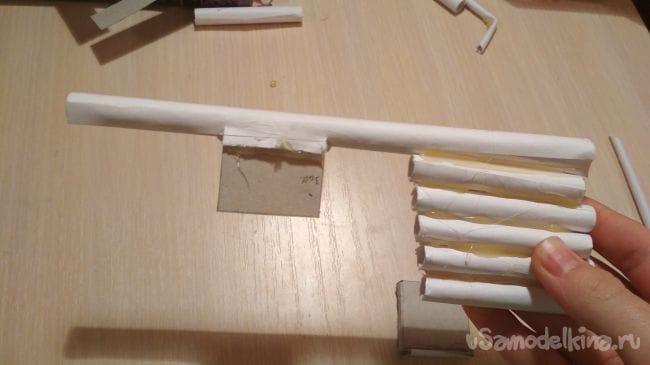

Теперь берём наши детали из картона, сгибаем по линиям и склеиваем места соприкосновения, у вас должны получиться такие же заготовки как и на фото, это наш будущий "магазин"



Вставляем и приклеиваем к отверстию на пистолете ту заготовку у которой два одинаковых отверстия с двух сторон, приклеить нужно так, чтобы в толстой трубочке свободно двигалась тонкая ни чего не задевая, если вы что-то не так сделаете то ни чего не получится (у меня получилось не с первого раза)

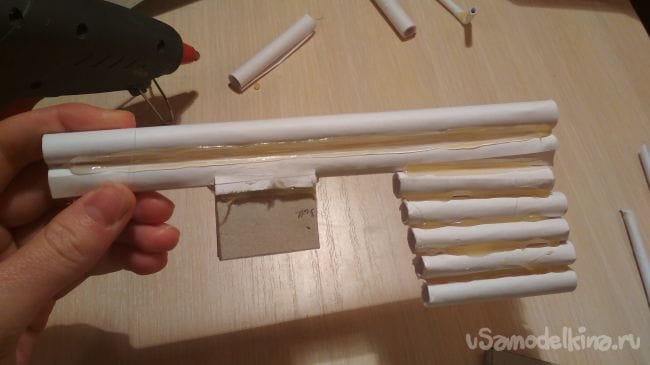

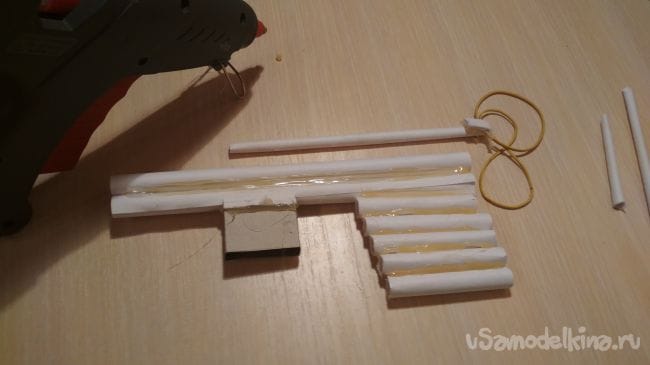

Приклеиваем оставшуюся толстую трубочку так как показано на фото:

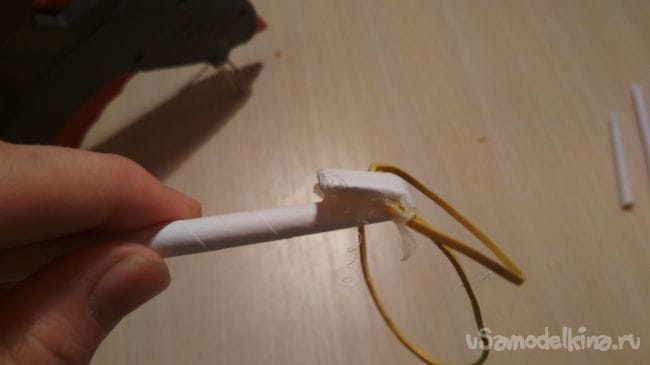

Берём тонкую трубочку и обрезаем ей концы примерно по 4 см с каждой стороны, затем загибаем один край на 1,5 см, после чего надеваем на изгиб две денежные резинки и как можно крепче приклеиваем так как показано на фото, для крепкости можно также подматать скетчем или изолентой:

Укорачиваем нашу заготовку по отношению к пистолету так, чтобы при нахождении в толстой трубочки с магазином она полностью перекрывала отверстие для магазина, вообщем так как показано на фото ниже. Затем вставляем ее в наше "дуло"

Теперь берём оставшуюся тонкую трубочку и с помощью ручек ножниц "сглаживаем" её так, чтобы она стала плоской:

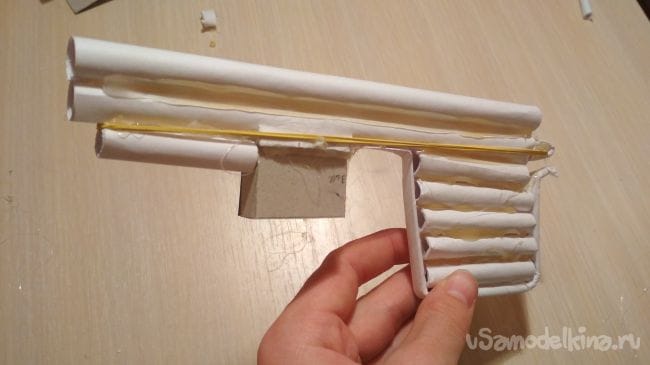

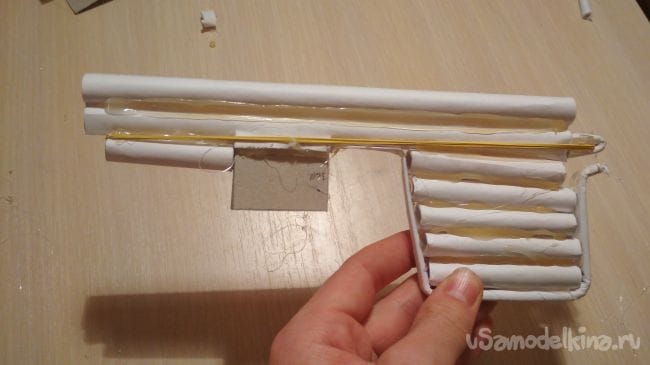

Обклеиваем ей ручку нашего пистолета так как показано на фото, лишнее обрезаем:

Оставшийся отрезок трубочки приклеиваем следующим образом, а на него накидываем резинки

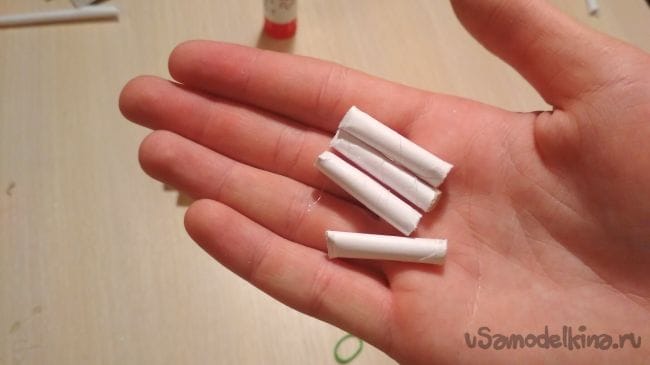

Делаем такие снарядики из бумаги, каждый снаряд примерно по 3,5 см в длину и 5 см в ширину, после чего по одному вставляем их в "магазин"

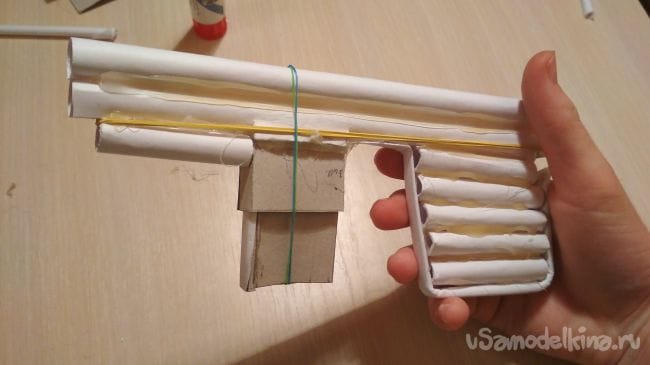

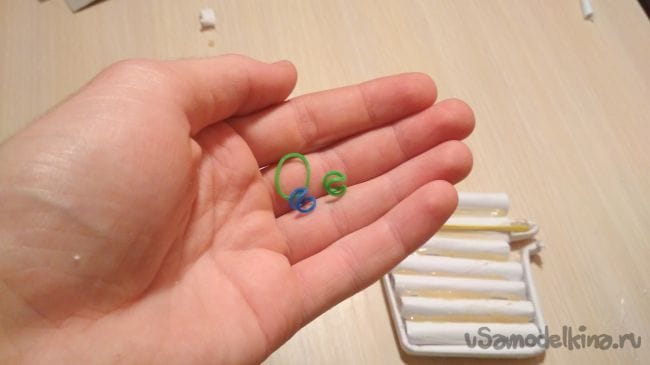

Затем берём маленькие резинки и оставшуюся заготовку из картона. Заготовку из картона вставляем в магазин и закрепляем резинками так как показано на фото:

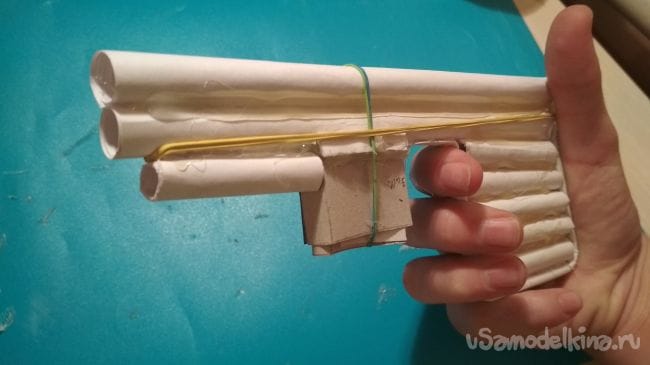

Ну вот и все! Наш многозарядный пистолет готов и осталось его только протестировать. Для этого просто нужно рукой натянуть назад тонкую трубочку с резинками до того момента пока снаряд не попадет в "дуло" вы это поймёте по смещению давящей картонной детали в "магазине" в сторону "дула", таким образом происходит перезаряжание, целимся и стреляем. Затем просто снова натягиваем трубочку и снова стреляем, так можно делать до того момента пока в магазине не кончатся снаряды.

Вообщем пистолет получился очень интересным и прикольным, думаю потом сделать винтовку или многозарядный веб шутер по такому же принципу, если хотите чтобы я это выложил то ставьте лайк или пишите в комментарии. Кстати пистолет получился довольно точным.

Вот подробное видео по сборке:

Ну и всем спасибо за внимание!
