Удобная тренога для костра своими руками

Здравствуйте. Сегодня я хочу рассказать про то, как я сделал треногу для костра.
Удобная тренога для костра своими руками

... Как я уже неоднократно упоминал, мы с друзьями время от времени выезжаем на автомобилях в лес, где по нескольку дней живём в палатках. Традиция эта продолжается уже больше двадцати лет, и мы потихоньку "обрастаем" нужными для комфортного отдыха в лесу, вещами. Среди них и тренога для костра, которая освободила нас от такого занятия, как поиск в лесу подходящих "рогаток" и перекладины, с последующей их установкой возле костра. Тренога, которую мы приобрели, была вот такого плана (фото из интернета. Сейчас не сезон, и наша запрятана куда-то на дальнюю полку.)):
Удобная тренога для костра своими руками


Во время эксплуатации выяснился ряд недостатков, а именно:

1. Нет возможности быстро регулировать высоту подвески казана. (На кострах, как правило, не бывает "крутёлки", чтобы быстро сделать огонь поменьше)))) При обильном закипании остаётся одно - регулировать нагрев, подымая, или опуская казан (котёл). Сделать это посредством перевешивания на другое звено цепи, хорошо только в теории! На практике же, нужно, как минимум, два человека - один подымает казан (а он тяжёлый!), другой перевешивает цепь. И даже вдвоём делать это на вытянутых руках над пылающим костром и кипящим котлом - то ещё удовольствие!)))). К тому-же, если перевесить высоко, то остаток цепи норовит обмакнуться в котёл))).

2. Недостаточная ширина! Компания у нас большая, и, если висит, к примеру, пятнадцатилитровый котёл, то висеть он должен только внизу! Поднять его нельзя, так как сверху "ноги" сужаются. Для того, чтобы он помещался и высоко тоже, тренога должна быть больше двух метров в высотой...

3. Недостаточная компактность. Даже в сложенном состоянии она в длину - более метра! Не в любой багажник входит вдоль, или поперёк! А если класть её по диагонали - забирает много полезного пространства!

4. Её нельзя отставить в сторону, если она временно не нужна! То есть, мне хотелось бы, чтобы тренога в собранном состоянии представляла собой жёсткую конструкцию, которую можно, одев перчатку (она может быть горячей!) просто отставить временно в сторону, а потом так-же легко поставить обратно на своё место.(И при этом она не изменяла своей геометрии даже если её переносить за одну "ногу") А наша, при попытке её поднять - складывается. (А она - горячая!))). Т.е., снять и отбросить в сторону её ещё можно, но вот, поставить обратно над пылающим костром - проблематично! Нужно ждать, когда костёр немного потухнет.

Учитывая все эти моменты, я решил сделать новую своими руками. И вот, что у меня получилось:
Удобная тренога для костра своими руками

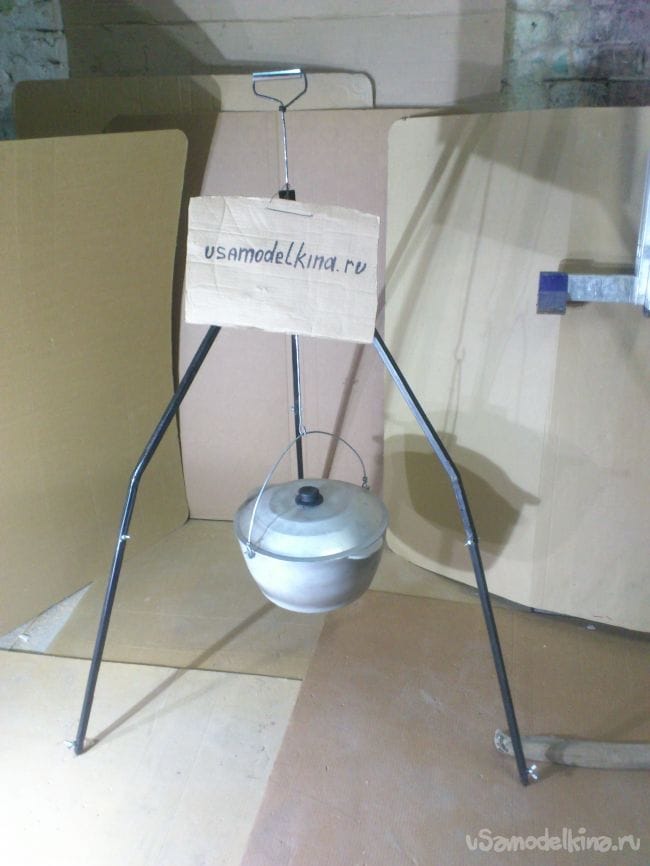

На этом фото она разложена не полностью. Нижние отрезки "ног" - телескопические!! Если выдвинуть и их, то высота от земли до крюка (в его верхнем положении) составляет 1м. 60 см!! Просто, сейчас не сезон для выездов "на природу" и фотографировал я её в помещении, размеры которого не позволяли полностью взять в кадр такую массивную конструкцию.))))

Вот что мне понадобилось для её изготовления:

1. Профильная труба сечением 15 на 15 мм.
2. Профильная труба, сечением 20 на ... мм. (Нужна для изготовления П-образной направляющей, поэтому подойдёт любые обрезки профильной трубы с одной стенкой 20 мм)
3. Листовое железо толщиной 5 мм. (У меня - "рифлёнка", это не обязательно)
4. Обрезок шпильки М14.
5. квадрат (прокат) 10 на 10 мм.
6. квадрат (прокат) 12 на 12 мм. (Нужен для усиления мест изгиба ("колен") трубы-"пятнадцатки", поэтому подойдут короткие обрезки).
7. Подвесной пружинный элемент от системы подвесных потолков "Армстронг".
8. Проволока диаметром 4 мм.

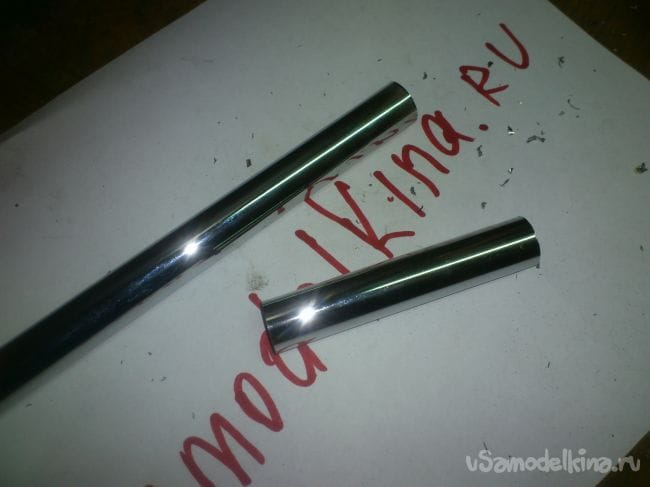

9.Обрезок рилинговой трубки 16 мм. (Не обязательно.)
10. Болты М6 длиной 25 мм. (3 шт. для изготовления осей "ног")
11. Гайки М6 колпачковые. (Для того-же.)
12. Болты М6 барашковые. (3 шт. Для фиксации телескопических частей.)
13. Гайки М6.(обычные)
14. Гайки М14.
15. Барашковые болты М5 (3 шт.)
16. Барашковые гайки М5 (3 шт).
17. Термостойкая эмаль.

...Написал этот список - и сам в шоке!!! Ведь делал-то простое, можно сказать, примитивное изделие, а наименований материалов потребовалась уйма! secret
Но ничего!! Мы не ищем лёгких путей!!! censored Изделие получилось, и отвечает всем заложенным мною критериям! А значит - силы и время потрачены не зря!!

Итак, с чего я начал?.. Думаете, с чертежа? Если так, то вы правы только отчасти! smiles
Дело в том, что я никогда не делаю чертежи своих самоделок! На это нужно время, а его вечно не хватает! К тому-же, самоделки - это моё хобби! А значит, каждое изделие делается в единственном экземпляре! Поэтому, после его изготовления, чертёж уж точно не будет нужен! А так как пространственным мышлением Бог меня не обидел, то все "чертежи" самоделок я готовлю только в голове! Как правило, делаю это за рулём, где провожу много времени, ежедневно крутясь по городу. А черчу отдельные детали только уже на заготовках, перед тем, как взяться за болгарку! )))) А если мне требуется интуитивно нужный мне размер "перевести в метры", то я представляю будущую деталь, держа в руках рулетку, глядя на неё, и мысленно примеряя к ней будущую деталь))))

Но сейчас я всё-же немного начертил... Т.е., я просто нарисовал эскиз треноги таких размеров, как мне хотелось-бы, в масштабе 1:1 на листе картона.))).
Удобная тренога для костра своими руками

А дальше - проще. Прикладывая заготовку к эскизу, я сделал один из трёх основных элементов. (Начал я с верхних частей "ног").
Удобная тренога для костра своими руками

По моей задумке, эта часть будет иметь на концах два загнутых под определённым углом, коротких "плеча". Верхние "плечи" будут одеты концами на оси, и, посредством их, шарнирно закреплены к верхней пластине. Верхняя и нижняя пластины будут стягиваться шпилькой М14, и "плечи", будучи зажаты между ними, обеспечат жёсткое крепление "ног" и нужный угол их расстановки...

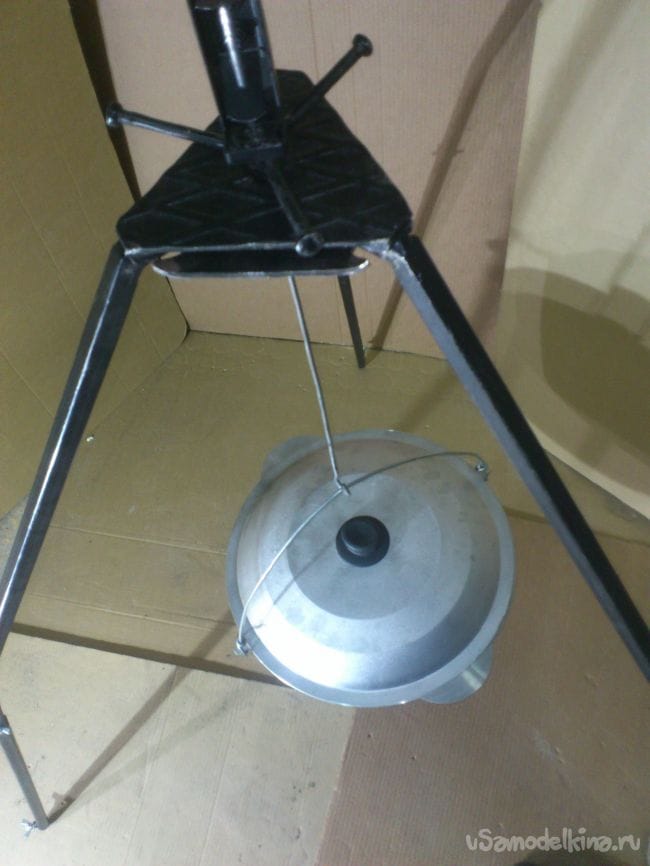

Короче... Вот, посмотрите, на фото готового изделия, сразу всё поймёте))):

Удобная тренога для костра своими руками

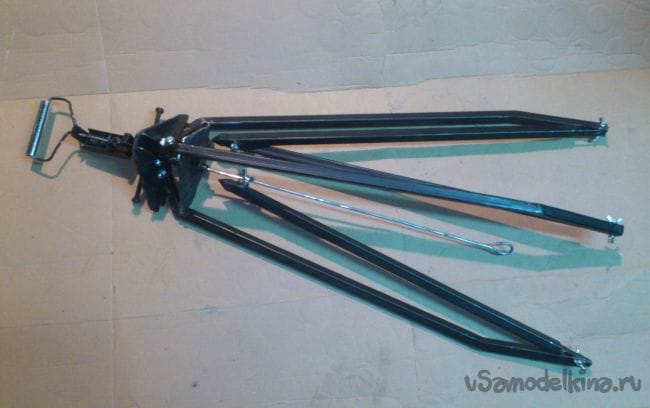

Если же шпильку ослабить, и пластины развести, то "ноги можно сложить до положения, когда их длинные части станут параллельны:
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками

То есть, механизм складывания основных узлов понятен. Стягивая шпилькой пластины, мы заставляем "ноги" расходиться до тех пор, пока их верхние "плечи" не будут жёстко зажаты между пластинами. Конструкция обретёт жёсткую конечную форму.

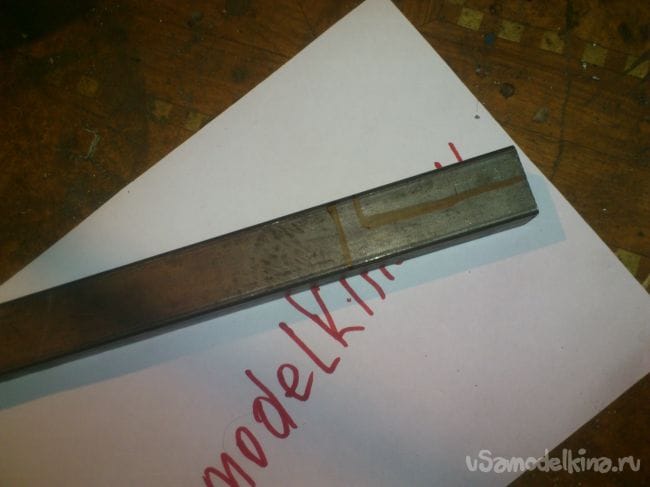

Так как согнуть профильную трубу под нужным углом невозможно, я, прикинув по шаблону (эскизу) нужную длину "плеч" и нужный угол, сделал надрезы?
Удобная тренога для костра своими руками

Удобная тренога для костра своими руками

Так как верхние "плечи" должны будут выдерживать сильные нагрузки, я решил их укрепить. Вырезал одну стенку :
Удобная тренога для костра своими руками

Удобная тренога для костра своими руками

Из квадратного проката 12 на 12 мм отрезал три отрезка и сделал в них поперечные надрезы глубиной, примерно до половины:
Удобная тренога для костра своими руками

Удобная тренога для костра своими руками

Затем, Загнул до нужного угла, используя "кувалдно-ударный метод" shok
Угол "измерял", прикладывая заготовки к моему эскизу.
Удобная тренога для костра своими руками

После этого я забил получившиеся усилители в трубу:
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками

Потом пригнул к ним "вскрытые" части и хорошенько проварил, уделяя внимание и надрезу в месте сгиба.
Удобная тренога для костра своими руками

После предварительной обработки зачистным кругом, просвердил отверстия под оси :
Удобная тренога для костра своими руками

Всё... Верхнее "плечо" готово. Нижнее я сделал с аналогичными усилителями, только пришлось отрезать "плечи" полностью, забить короткие усилители, а потом проварить, потому что конструкция там будет немного другая:
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками


Далее я приступил к изготовлению несущих пластин. Их размеры я "вывел" тоже из эскиза. Вырезал их из старого куска пятимилиметровой "рифлёнки", валяющегося в моём металлоломе:
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками

Найдя центр, просверлил в них отверстия под шпильку :
Удобная тренога для костра своими руками

Из обрезка трубы с одной стенкой 20 мм я вырезал три "посадочных" для верхних "плеч" (они у меня, как мы помним, квадратного сечения со стороной 15 мм, а внутренний размер посадочных получился16 мм.):
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками


И приварил их к верхней площадке.

Тут опишу свою ошибку. Изначально я планировал вкручивать шпильку снизу, поэтому к верхней пластине приварил гайку М14, обезопасив её резьбу от брызг металла намоченной бумагой:
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками

Но, уже при первой "примерке" выяснилось, что закручивать шпильку снизу очень неудобно - мешают "ноги". Поэтому я высверлил в этой гайке резьбу, и приварил аналогичную гайку к нижней пластине. Теперь шпилька будет вкручиваться сверху.

В углах нижней площадки я сделал вырезы для "ног". Теперь, когда мы будем зажимать нашу конструкцию, нижняя площадка, в которую шпилька вкручивается, не сможет проворачиваться.
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками

Следующим делом я приступил к изготовлению из шпильки удобного воротка. Перво-наперво, я просверлил в ней осевое отверстие, диаметром 6 мм. Это мне будет нужно для того, чтобы сделать "хитрый" плавно регулируемый по высоте механизм подвески казана, о котором расскажу позже...

Просверлить отверстие было трудно. Сверлил в тисках. Для этого накрутил три гайки и хорошенько их "законтрил". За них и держал в тисках, чтобы резьбу не испортить:
Удобная тренога для костра своими руками

Постоянно смазывал сверло, сверлил на малых оборотах, следил за параллельностью сверла во всех плоскостях... Да и сверло короткое. Пришлось потом с другой стороны целиться....
Но получилось!
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками


Для изготовления воротка я накрутил на конец шпильки две гайки и приварил их:
Удобная тренога для костра своими руками

Потом просверлил в их гранях два глухих отверстия (так, чтобы до шпильки достали), забил в них болты и приварил:
Удобная тренога для костра своими руками

.... И понял, что опять ошибся!!!
Так как моя тренога в сложенном виде в поперечном сечении будет иметь треугольную форму, то логично будет и футляр для неё сделать треугольным! А такой вороток в любом случае будет выступать за пределы треноги...

Поэтому я отрезал один болт:
Удобная тренога для костра своими руками


И приварил два:
Удобная тренога для костра своими руками


Такой вороток можно повернуть так, что он не будет торчать за пределы верхней треугольной плиты, а вращать его будет ещё удобнее, чем болт с двумя воротками.

Следом я приступил к изготовлению нижних частей "ног". По задумке они будут телескопическими. Из трубы 15 на 15 будет вылезать квадрат 10 на 10.
(Профильная труба имеет толщину стенки 1,5 мм. Теоретически туда должен входить квадратный пруток 12 на 12, из которого я делал усилители. Но на практике он туда только разве что кувалдой забивается, так как труба- сварная, и внутри имеет сварочный шов. Поэтому я выбрал меньшее сечение).
Зажиматься на нужной позиции телескопические удлинители будут барашковыми болтами. Поэтому, вырезав три отрезка трубы нужной длины, я просверлил в них ближе к краю отверстия диаметром 8 мм, и приварил над ними по гайке М6:
Удобная тренога для костра своими руками

Удобная тренога для костра своими руками
Удобная тренога для костра своими руками

Это было достаточно трудно сделать дуговой сваркой. Для фиксации в нужном положении и для защиты резьбы от брызг металла, я использовал болт, которого "не жалко" ))))

Далее я вырезал три отрезка квадрата нужной длины (вставил внутрь и отрезал выступающую часть).
Удобная тренога для костра своими руками


От всех труб за приваренной гайкой отрезал "лишнее":
Удобная тренога для костра своими руками


Одел его на прутки:
Удобная тренога для костра своими руками


Приварил и заточил:
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками


Такая конструкция защитит внутренность трубы от забивания землёй, если мы будем втыкать её в землю, не раскладывая телескопическую часть, и , в то же время, послужит ограничителями - не даст пруткам уходить внутрь при складывании больше, чем нужно.... Да и выглядит как-то "более органично".)))))
...Изначально я продумывал как сделать ограничение вылета этих элементов. И,даже, придумал...но отказался от этой затеи потому, что тогда телескопическая конструкция будет не разборной! И, если внутрь набьётся песок, прочистить будет проблематично! Поэтому я решил исключить этот момент, а для того, чтобы не высунуть случайно "ноги" больше положенного, просто покрасить их верхнюю часть красной эмалью. Как только показалось красное - стоп! Дальше выдвигать нельзя!

Теперь будем делать верхнее крепление. По задумке оно должно складываться. Но телескопическим его не сделаешь - мешает "колено" на верхней части. А если просто сделать складывание в сторону на оси, то не хватит жёсткости. Поэтому я придумал вот такое компромиссное решение:
Удобная тренога для костра своими руками

Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками


Складываться "ноги" будут на оси, но, разложив их на 180 градусов, можно подать чуть назад, чтобы их концы вошли в трубу верхней части, и зажать в таком положении барашковым болтом с барашковой гайкой. Получится жесткое крепление в двух точках - шарнир "обездвижится телескопическим моментом!"

Воплотил я это следующим образом:
Отрезал три отрезка квадрата со стороной 12 мм и просверлил в них отверстия диаметром 6 мм:
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками

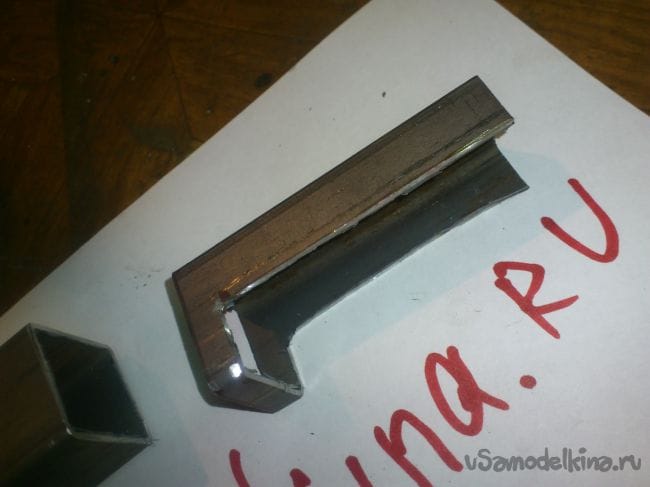

После чего, болгаркой прорезал одну сторону вдоль:
Удобная тренога для костра своими руками

Чтобы "заглушить" концы, я зажал их в тисках, вложив в прорезь болт, и просто молотком пригнул стенки друг к другу. После чего чуть "пеканул" сваркой и обточил зачистным кругом для придания нужной округлой формы. (К сожалению, забыл сфоторгафировать этот процесс, поэтому выкладываю фото уже готового элемента.
Удобная тренога для костра своими руками


Теперь займёмся изготовлением подвесного механизма. Я уже описывал свои требования к нему - основное, это то, что он должен будет обеспечивать плавную регулировку по высоте, не снимая котла (казана) с крюка. Такую функцию я решил осуществить, используя подвесной пружинный элемент от потолков системы "Армстронг".
Удобная тренога для костра своими руками

Тем, кто не знаком с этой системой, я объясню. Основной элемент - два расставленных в противоположенные стороны лепестка их пружинной стали, в которых есть отверстия. При сжатии их пальцами до параллельного положения, через отверстие вводится и легко перемещается проволочный крюк из проволоки толщиной 4мм. А если отпустить, лепестки стремятся разойтись в разные стороны и надёжно фиксируют крюк в нужном положении:
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками

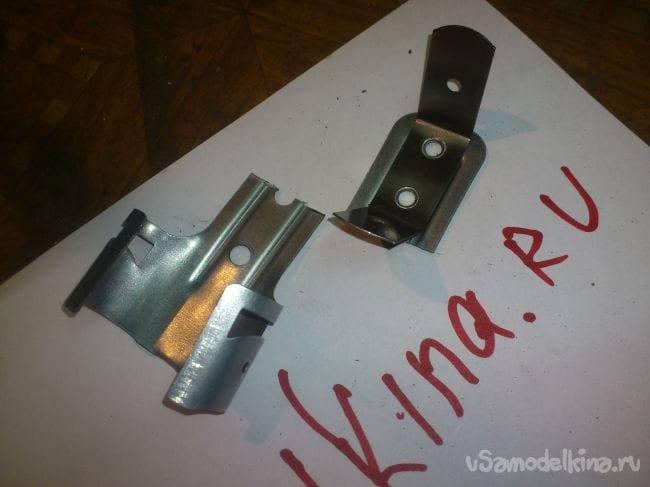

Вот этот элемент я и решил использовать. Производители гарантируют, что он выдерживает долговременную нагрузку в 25 кг. Но это - перестраховка! Я, ради интереса сам повисел на нём)))). Мои 90 кг он тоже выдержал!))) И, только когда я начал специально резко дёргаться, крюк стал понемногу выползать со своего положения, а потом пружина оторвалась от основы - не выдержали трубчатые заклёпки, которыми она крепилась.

Т.е., чтобы выдержать требуемые мне, максимум 25 кг, крепости в нём хватит с огромным избытком!)))
..От подвеса я отрезал болгаркой только нужную мне часть - саму пружину. Как уже говорил, она закреплена трубчатыми заклёпками, поэтому я решил, что проще будет просто пропустить сквозь них крепёжные винты, чем высверливать заклёпки и крепить пружину заново:
Удобная тренога для костра своими руками

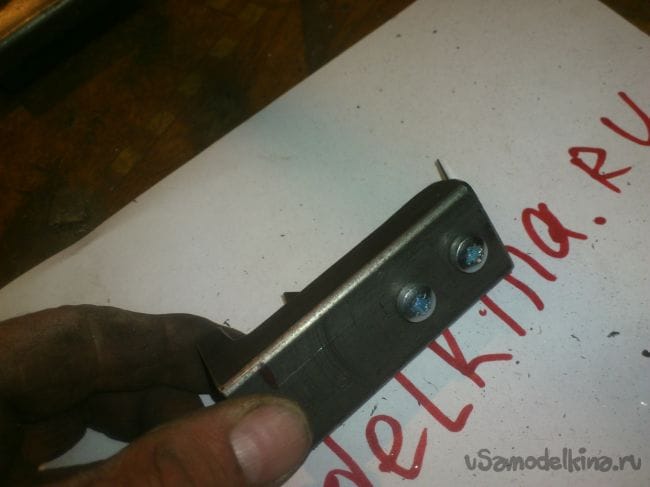

Из куска профильной трубы 40 на 25 мм я изготовил вот такую деталь:
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками

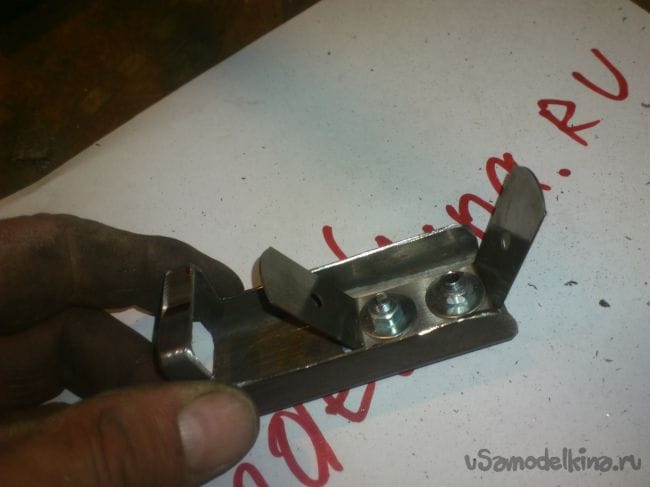

И закрепил на ней пружину двумя винтами М5 с гайками:
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками

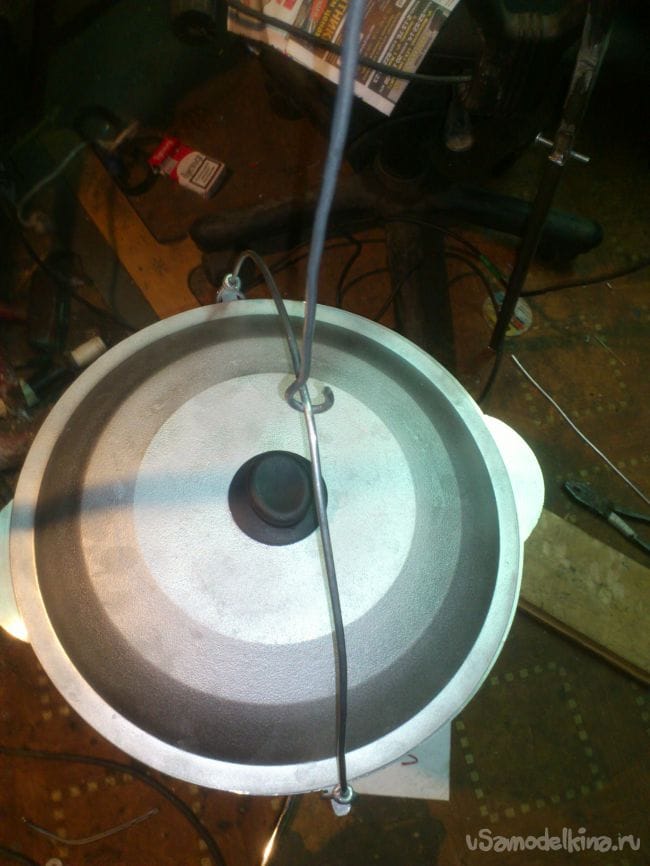

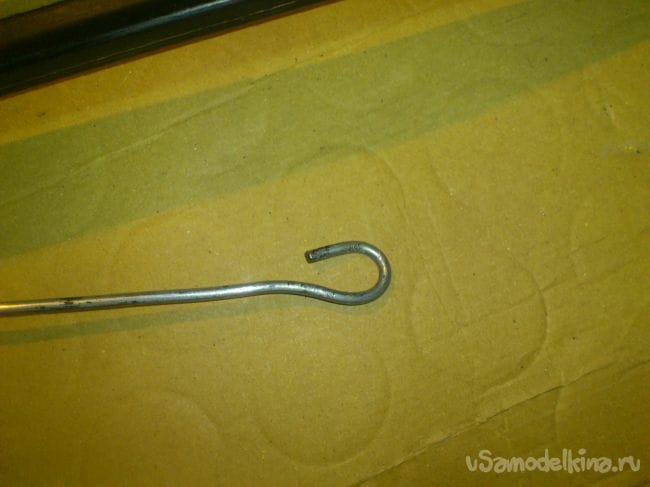

Сам подвес я изготовил из проволоки, диаметром 4 мм. Пропустив её через отверстие в зажимной шпильке треноги (вот для чего я его сверлил!))), я загнул нижнюю часть в форме крюка
Удобная тренога для костра своими руками

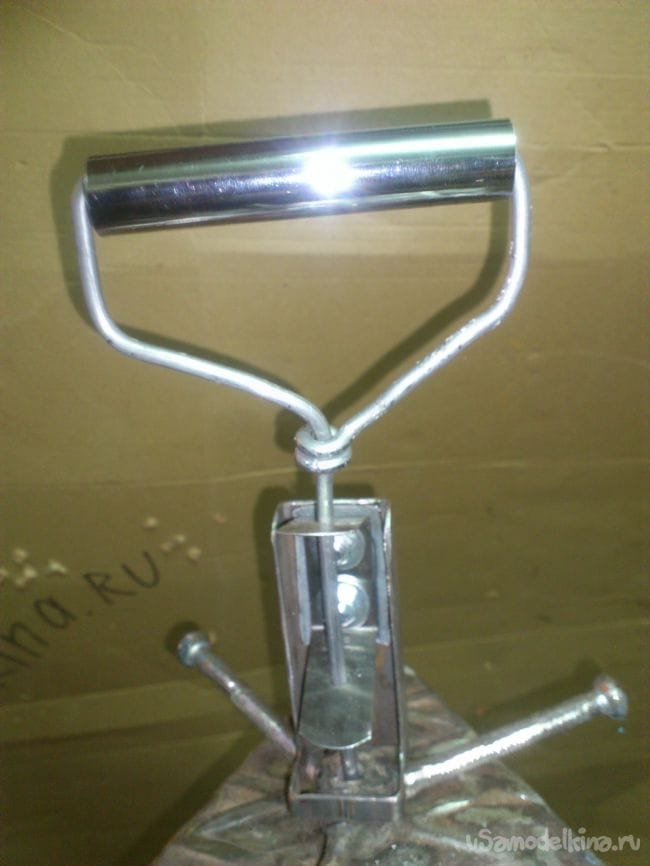

... а сверху одел пружинный фиксатор и тоже изогнул, придав форму рукоятки. Для удобства я одел на неё обрезок хромированной рилинговой трубки:
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками

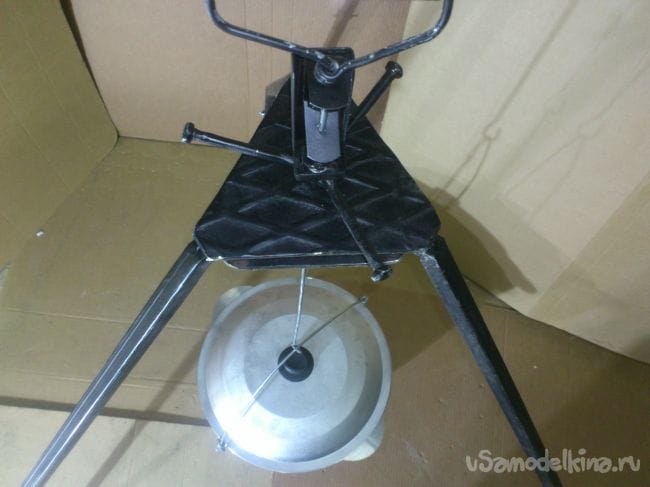

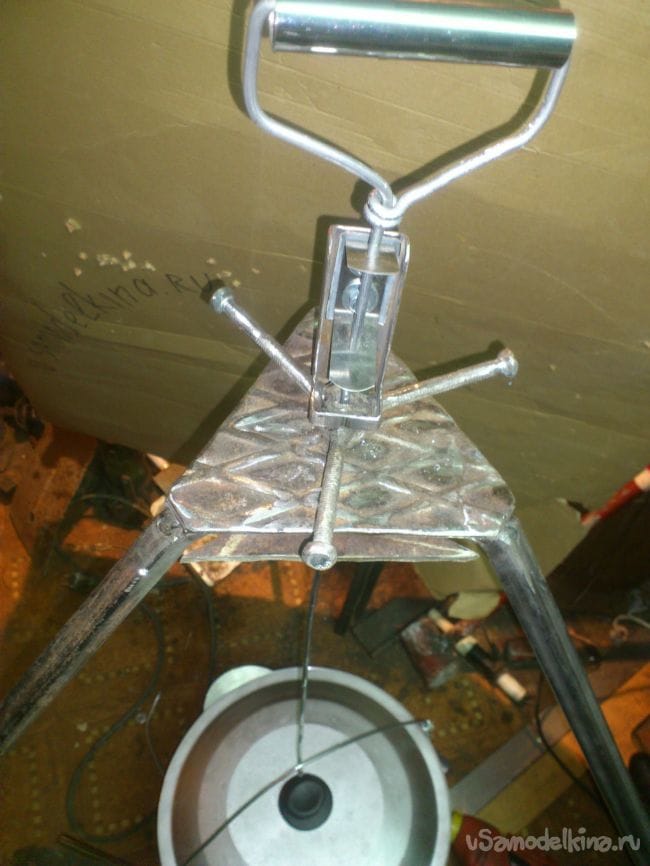

Ну вот, собственно, и готово! После предварительной сборки, я снова разобрал и покрасил треногу термостойкой эмалью:
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
Удобная тренога для костра своими руками
