Лестница дачного домика


Лестница на второй этаж дачного домика, сделанная с максимальным использованием дармового материала и минимальными затратами на изготовление.

Материалы и инструменты:
- Дрель,
- болгарка,
- перфоратор,
- шлифовальная машинка,
- рубанок,
- 1,5-метровый уровень,
- молоток,
- ножовка,
- стамеска,
- сверло по дереву 19мм.(пёрка),
- ступенчатое сверло по металлу,
- бур по бетону 10мм.,
- острый нож,
- гаечный ключ.
- Доска 40х200(можно шире)мм.,
- подходящее дерево,
- уголок 40мм. (одной железной кровати достаточно),
- шпилька с резьбой М16,
- гайки и шайбы М16,
- труба полипропиленовая сантехническая 25мм.
- заглушки полипропиленовые на 25-ю трубу,
- дюбели 10х60,
- саморезы 6х60 и 3,5х40,
- паркетный или яхтный лак

Лестница нашего домика была сделана о-очень давно, и скорее напоминала корабельный трап по крутизне ступенек, а по шагу- пожарную лестницу. Жена начала потихоньку роптать- неудобно лазать на второй этаж, надо кого-нибудь нанять переделать это недоразумение. Именно в это время соседи строили новый домик, ну и лестницу тоже. Поинтересовавшись ценой данного произведения меня начали душить с двух сторон- земноводное за деньги (25 000 рублей ориентировочно, сумма немалая) с одной, и самолюбие (мне что, слабо самому сотворить?) с другой.

В результате мною были перелопачены горы информации по различным видам лестниц – от простых раскладных и убирающихся наверх до супернавороченых для богатых особняков. Хотелось сделать удобную, недорогую, изящную лестницу, желательно из подручных материалов, которая должна вписаться в ограниченное пространство в углу и, по возможности, не задеть окно, а также не упереться в стенку на втором этаже. Задача, надо сказать, состоящая из взаимоисключающих элементов.

1. Проектирование Итак задача поставлена, начал путешествие по интернету. Нашел сайт с онлайн калькулятором и рекомендациями по устройству лестниц, оказалось для относительно удобного шага мне нужно 12 ступенек, а не 9 как было ранее. Далее- угол наклона должен быть от 45 до 75 градусов, (желательно ближе к 45).Отсюда вывод- лестница должна быть с поворотом на 90 градусов (забежная лестница, ну или можно назвать «винтовая»), чтобы прямой участок начинался выше. Минимальная ширина ступеньки рекомендована 30 см.- это к тому, что больше одной прямой начальной ступени у меня не получалось из-за выбора ширины лестницы 70 см., и ограниченного пространства от дверного проёма до стены в один метр. Число забежных ступенек было выбрано максимально удобным- 4 штуки.

Меньше- увеличится угол наклона, больше- мало места для ступни при спуске. Итак, до начала прямого участка имеем 5 ступеней, значит начинается он с высоты около метра (специально не даю точных размеров, у тех, кто захочет повторить они будут свои), отсюда начал отсчёт угла наклона с учётом того, чтобы не особо заехать на окно тетивой. А потом подумал- а зачем здесь нужно огород городить с тетивой? Вспомнил чертёж лестницы садового домика из журнала «Наука и жизнь» не помню каких годов, но в интернете его нашел, вот он:
Лестница дачного домика

Дизайн понравился, решил отталкиваться от него с учётом своих хотелок угла наклона и числа ступеней. Главную опорную стойку хотел сделать из дюймовой трубы, нарезать на ней резьбу, а высоту ступенек выставлять гайками. Затем это безобразие предполагалось закрыть отрезками бревна (задекорировать). К стене думал прикрепить вместо тетивы как на картинке горизонтальные бруски 30-40мм. Прикинув стоимость материалов и трудозатрат, в восторг не пришел- накладно получается, да и топорно выглядеть будет.

2. Поворотная часть «И тут Остапа понесло» - зачем мудрить со стойкой, обделывать трубу обрезками бревна, в которых ещё и выемку под трубу делать? Проще просто взять брусок и использовать как стойку, а ещё лучше- корявое бревно, и желательно с сучками. Как раз в это время был сильный ветер, который много деревьев навалял, вот это было кстати. Конечно хотелось бы сучков поболее, но что удалось найти, то и использовал. Далее- бруски как опора ступеньки казались уж очень ненадёжными, лучше использовать уголки, благо старая железная кровать на участке была.

Для ступеней нужна доска 40мм. толщиной и около 30см. шириной, а для четырёх забежных и того шире, найти которую проблематично, пришлось склеивать, о чём немного подробнее: В наличии имелись доски 40Х200 мм., которые были нарезаны в размер с припуском 5см., в количестве 12 штук (для 8-ми прямых ступеней), затем 4 из них были распущены вдоль пополам. Итого получилось 8 комплектов заготовок ступеней, в торцах которых просверлил по разметке по два отверстия диаметром 19 и глубиной 30-35мм. для шкантов (см.Рис.1). Шканты делал из 6-ти сантиметровых отрезков той-же доски, которые раскалывал на брусочки 2х2см. и строгал ножом до нужного диаметра. Далее торцы, отверстия и шканты промазываем клеем ПВА, желательно Момент «СТОЛЯР», вставляем шканты в отверстия, сильно стягиваем верёвками (см.Рис.2) (у кого есть большие струбцины- то ими), ждём пока высохнет, и только потом строгаем и обрезаем в размер.

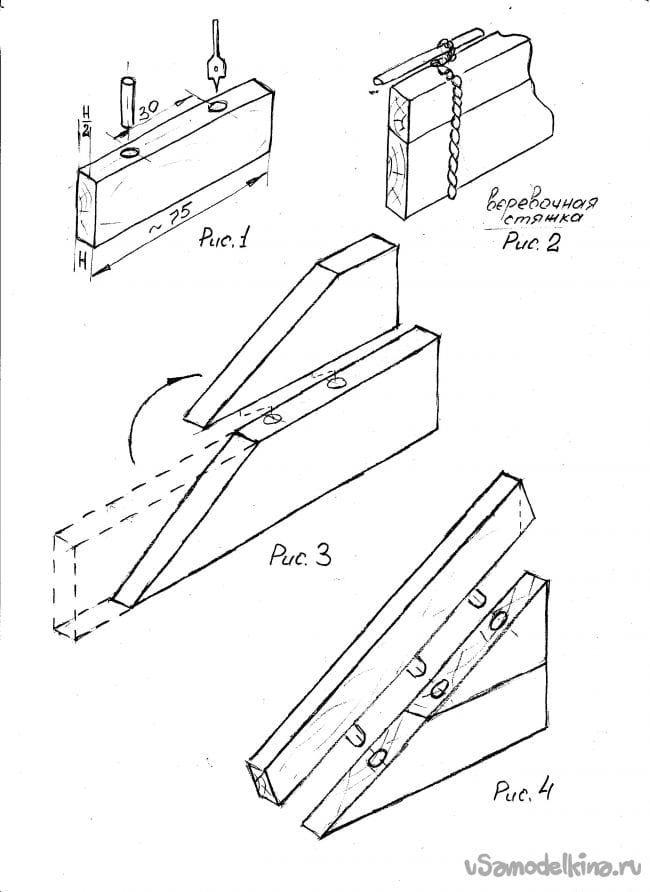

С изготовлением забежных ступеней немного сложнее, во-первых они шире, во-вторых они угловые, в-третьих все разные, но их всего четыре. Вообще лучше изготовить шаблоны из упаковочного картона, и делать по ним. Так как эти ступени имеют форму треугольников, то доска пилится по диагонали, а затем склеивается (см.Рис.3). Для увеличения ширины и увеличения прочности (вдруг расколется вдоль волокон?) третья доска приклеивается как показано на Рис.4. В результате получилось вот что:

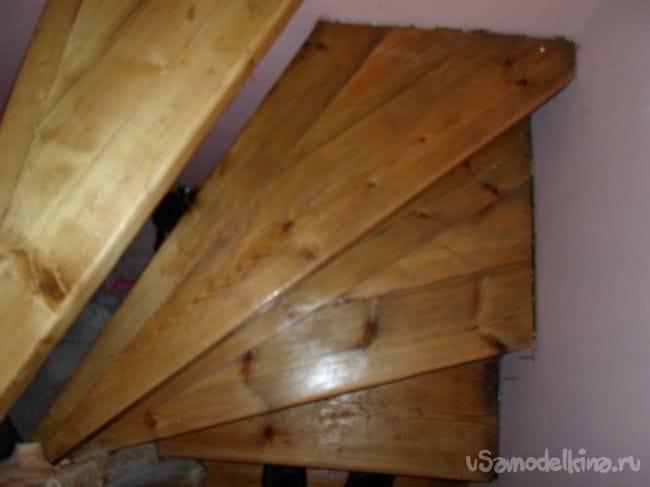

На фото видно направление волокон древесины и клеевой шов, а также форма самих ступеней.

Итак, ближе к делу. Первым делом нужно было установить стойку, желательно прямо, желательно с нужным направлением сучков и желательно без зазоров. Описывать «танцы с бубном» вокруг дерева при разметке не стоит- слишком долго, всё оказалось проще, на полу расчертил углы и размеры, при помощи угольника и уровня разметил комель и сучки дерева чтобы резы были параллельны, обрезал по разметке и установил на место. Комель и вершину с сучками закрепил к полу и потолку саморезами в нескольких точках, немного утопив их в древесину, а затем замазал углубления шпаклёвкой и затёр наждачкой так, что их вообще стало незаметно.

Разметку лестницы сделал прямо на стене с помощью полутораметрового уровня, линейки и угольника, а затем закрепил на ней уголки, нарезанные из старой кровати по размерам торцов ступеней. Уголки от кровати хороши тем, что имеют меньшую толщину полки, чем профиль, который продаётся в магазине (да и достался бесплатно). В них просверлил отверстия 6мм. для саморезов крепления к стене и 4мм. для ступени, раззенковал их, чтобы головка самореза была заподлицо. Дюбеля для крепления использовал 10х60, саморезы 6х60. Уголки установил так, чтобы полка, прикрепленная к стене, закрывалась торцем ступени и была не видна. После этого перенёс разметку первых шести ступеней на стойку опять же при помощи уровня.

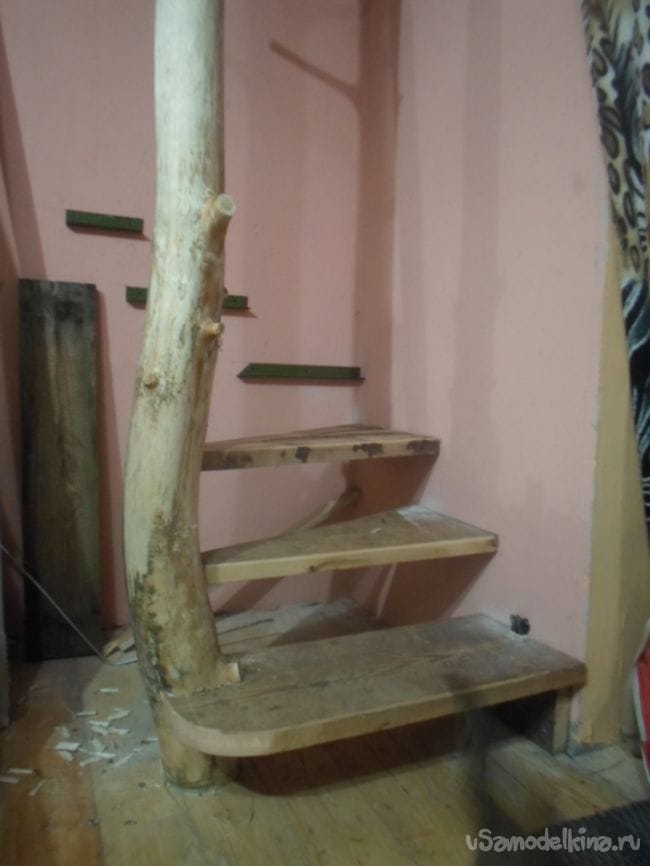

Чтобы врезать в стойку первые шесть ступеней я просто прикладывал доску, и по уровню (для проверки) очерчивал, а затем при помощи молотка, стамески и ножовки понемногу вгонял ступень на место. После окончательной подгонки, сборки, отбеливания и шлифовки ступеньки пришпилил саморезами.

На этом закончилась первая часть Марлезонского балета постройки. Следующим этапом была установка подвесов, заключавшейся в разметке, сверлении отверстий в потолке, уголках, нарезке шпилек и труб.

3.Прямой участок Изначально хотел сделать подвесы как на первой картинке- по одному на ступень, и из полудюймовой трубы, но перечитав несколько статей о лестницах на больцах (именно так называются подвесы и крепления к стене) решил делать по два подвеса на ступень, причём каждый последующий короче предыдущего на шаг лестницы, и каждый проходит через две ступени. Конструкция получается более жесткой и надёжной. Вместо трубы были куплены три двухметровые шпильки с резьбой М16, гайки того же калибра 14 штук и широкие шайбы под них- 7 штук. Из каждой шпильки получалось по два подвеса- сначала самый длинный и самый короткий, затем в том же порядке с разницей в шаг лестницы. Из оставшихся обрезков один был использован в конце (точнее в начале, так, как собирать вторую часть лестницы нужно сверху).

В оставшихся семи нарезанных в размер ступени (у меня 30см.) уголках, на расстоянии по 25мм. от края и по центральной линии внутренней стороны полки, просверлил отверстия 18мм. (я сверлил ступенчатым сверлом) для шпилек. Зачистил заусенцы и сразу покрасил в белый цвет, чтобы больше до сборки к этому не возвращаться (с прикрепленными к стене и не крашеными сразу потом были проблемы, по этому советую не лениться и учесть мой горький опыт).

Чтобы задекорировать шпильки сначала хотел использовать ¾ трубу, затем её покрасить. Выбор был сделан из-за того, что на участок между ступенями прикладывается ощутимая нагрузка, но потом решил, что и простая полипропиленовая сантехническая 25-я труба подойдёт для этих целей. Шпилька в неё входит в аккурат, да и красить её ну совсем не обязательно. Купил две трубы по три метра, нарезал их по примеру шпилек за вычетом толщины потолка, двух толщин ступеней и двух гаек. Длина короткой трубы (между ступенями)- шаг минус толщина ступени.

Дальше не особо интересно- разметил потолок на линии длины ступени (ширины лестницы) минус 25мм. через 25 сантиметров просверлил 7 отверстий и приступил к сборке.

4.соединение воединоСборка начинается с крепления последнего отверстия верхней ступени, следующая шпилька вставляется через потолочное перекрытие, первую (точнее последнюю, или предыдущую) ступень, уголок, короткую трубу, следующую ступень и уголок. Снизу навинчиваем гайку, сверху- гайку через шайбу. Далее аналогично до стойки, на которой сначала крепится конец уголка, вставляется ступень и уже затем продевается шпилька.

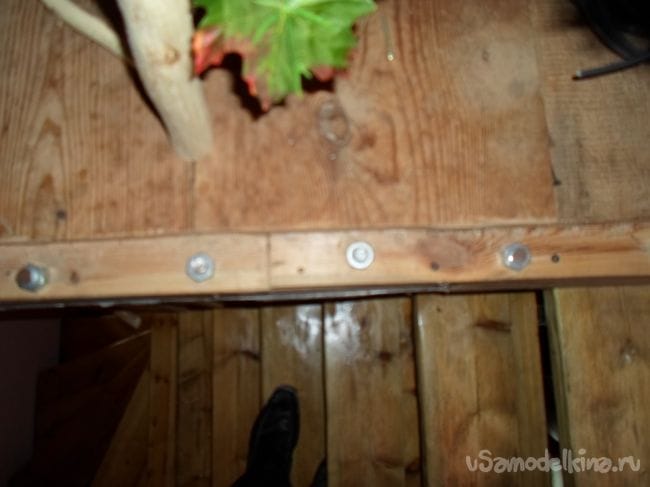

Вот как это выглядит сверху:

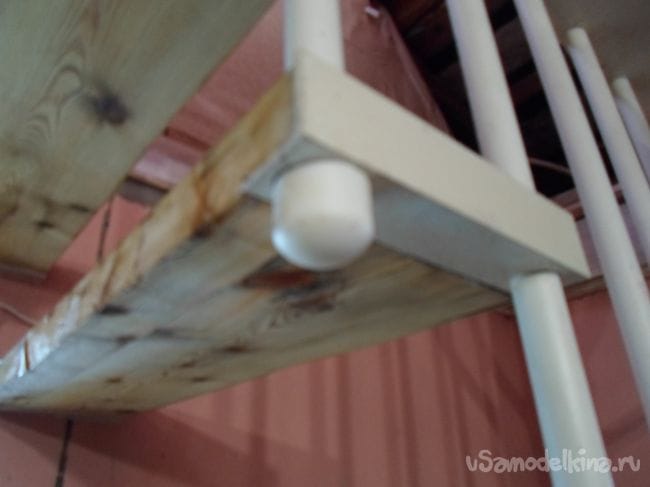

В заключении затягиваем нижние гайки, отрезаем излишки резьбы, отбеливаем (у меня доски были старые), шлифуем, покрываем лаком, подкрашиваем где нужно, ну и как вишенка на торт можно закрыть гайки заглушками 25-й трубы: нагреваем внутреннюю часть заглушки газовой горелкой до начала плавления и очень быстро одеваем на гайку.

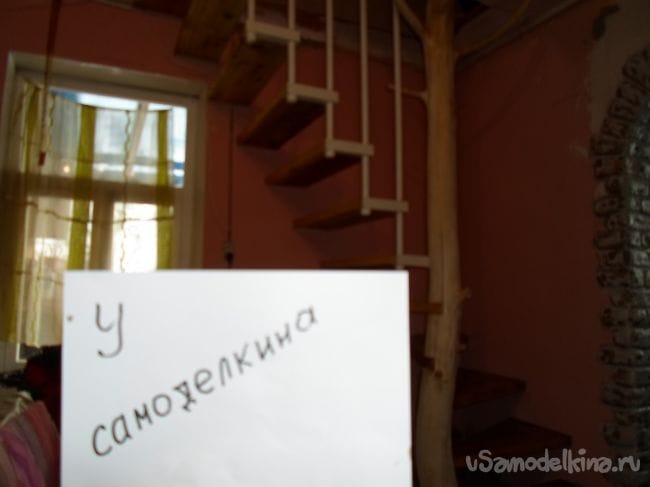

В результате у меня получилось вот такое изделие:


5. В заключении могу сказать: лестницу строил в конце дачного сезона 2016 года, за прошлое лето дерево высохло и потрескалось, что придало ему более оригинальный вид. Конечно трещины можно заделать так, что их будет не видно, но мне так симпатичнее. Все, кто видел это произведение, были в восторге. По нагрузке каждая ступень выдерживает двух взрослых человек (более 150 кг.). Вот по совету друзей я и решил поделиться своей самоделкой.
