    Вторая жизнь Российского светодиодного фонарика АН-0-002 от компании ДиК

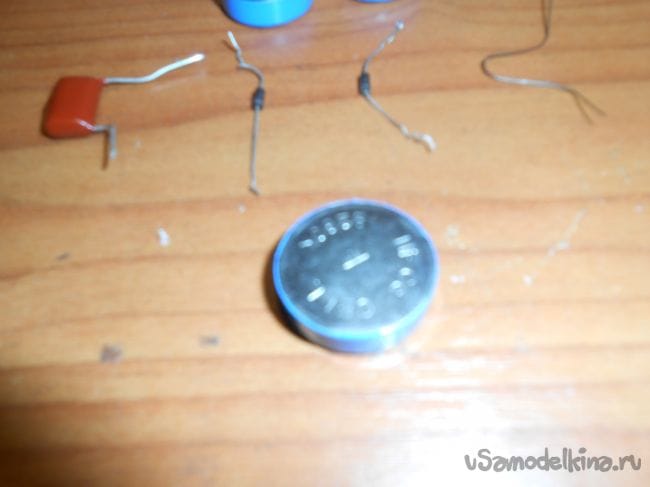

    Хороший был фонарик, но аккумуляторы Ni-Cd B280K приказали долго жить.

    Технические характеристики:
    1) Модель: В280k
    2) Напряжение: 2.4 В
    3) Емкость: 280 мАч
    4) одной ячейки Вес: 12 г
    5) Один размер ячейки: 25 мм (d) * 8.4 мм (H)

    Как вариант заменить на популярные литий-ионные аккумуляторы 18650, но они без защиты так как сняты с АКБ ноутбука.

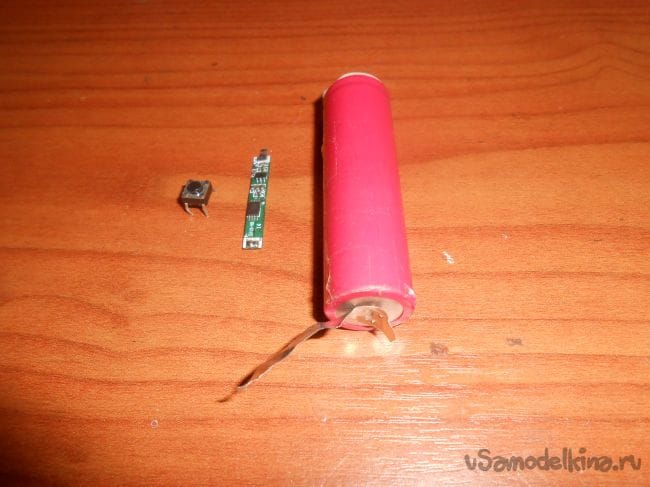

    Для переделки нам нужны:

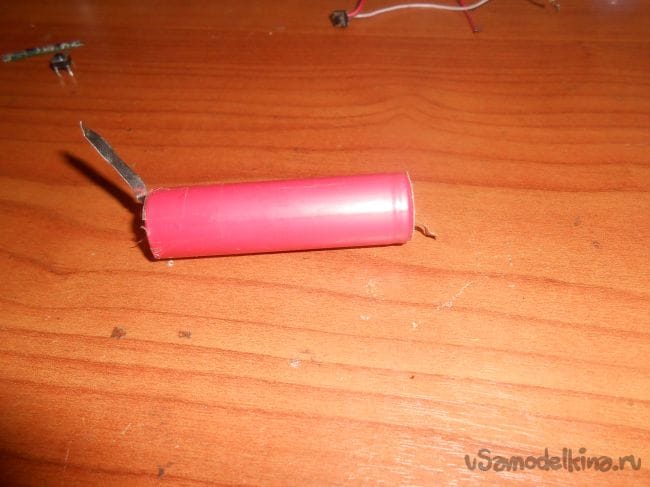

    литий-ионные аккумулятор 18650

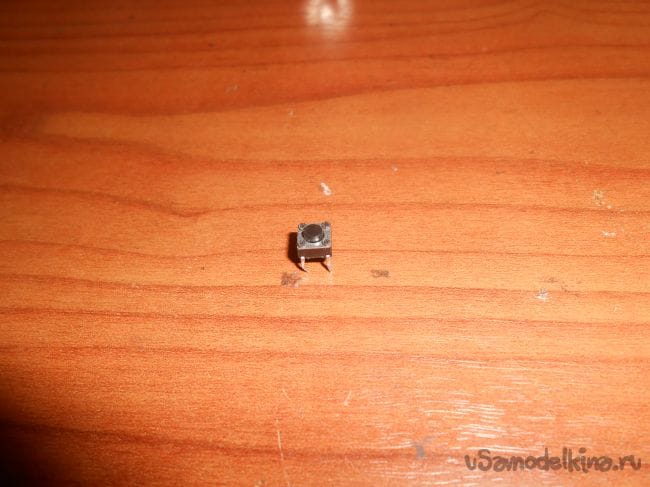

    кнопка

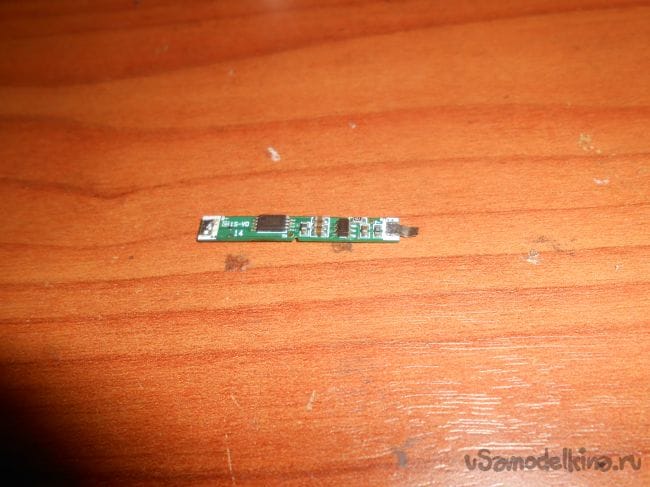

    блок защиты от в литий-ионных аккумуляторов
    микро USB «гнездо»

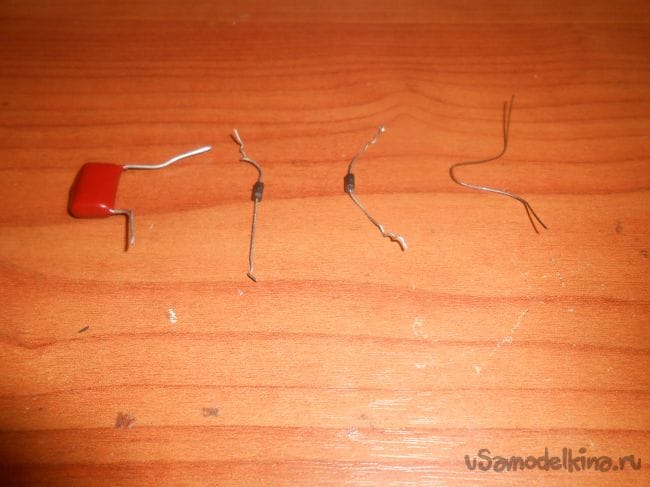

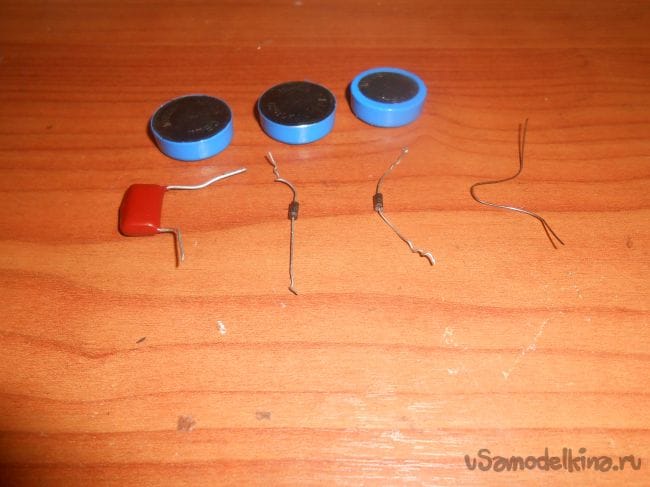

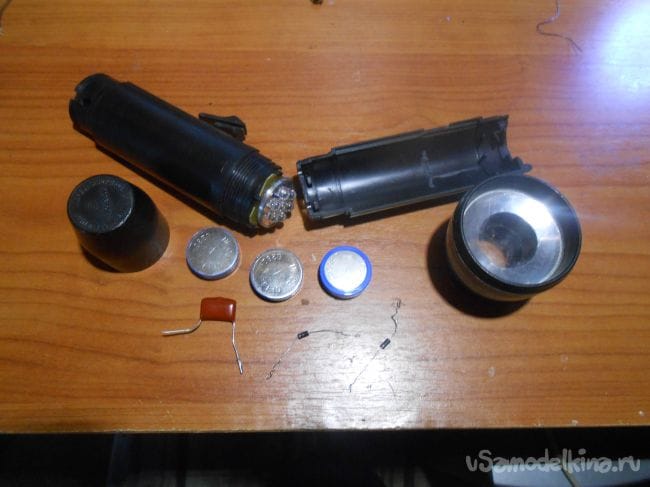

    Разбираем фонарик:




    Собираем.
    Начнем с защиты АКБ от критического уровня разряда.

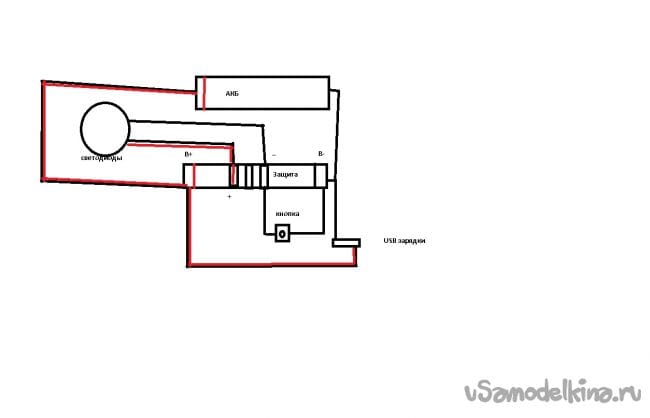

    Подключаем по схеме:

    Для чего нужна кнопка?

    Чтобы привести плату защиты в исходное состояние после срабатывания, для этого нужно закоротить на короткое время минусовой вывод банки и минусовой выход платы защиты.

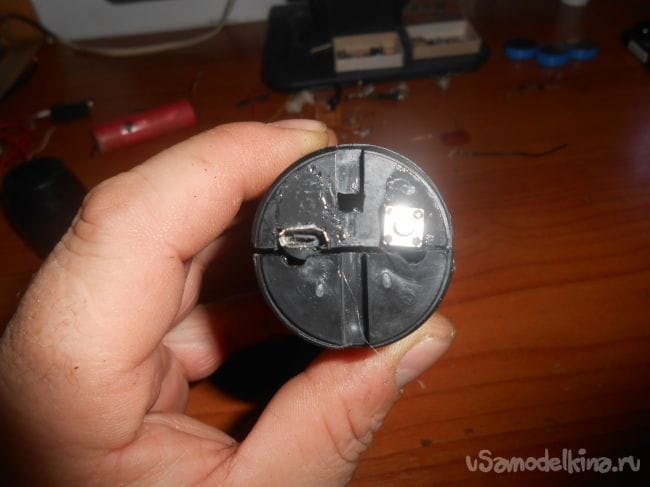

    Микро USB и кнопку вывожу в тыл, где была вилка зарядки от сети

    Все собираем, паяем и в эксплуатацию. Заряжаться фонарик будет от обычной зарядки смартфона.
