    Как переделать старый шуруповерт на Li-ion аккумуляторы

    Лежал у меня без дела старый шуруповерт «Спецмаш ДША 6016»-аккумуляторная батарея приказала долго жить еще лет пять назад, крышка от аккумуляторного блока развалилась. Хотя в хозяйстве есть еще один рабочий шуруповерт, решил оживить ДША. Попробовать что получится, да второй может в перспективе тоже переделать( на нем уже менял пару NiСd элементов, скоро и эта батарея выйдет из строя).Если купить новый никель-кадмиевый аккумуляторный блок то цена его составит половину стоимости нового шуруповерта. А без шуруповерта как без рук -домашние ремонты, работы на даче и т.д.


    Можно в принципе и купить новый «Шурик» на литий ионных аккумуляторах, но имея два шуруповерта с еще нормальной механической частью решено было провести реконструкцию электроинструмента. Особо интересно попробовать сделать все это своими руками.

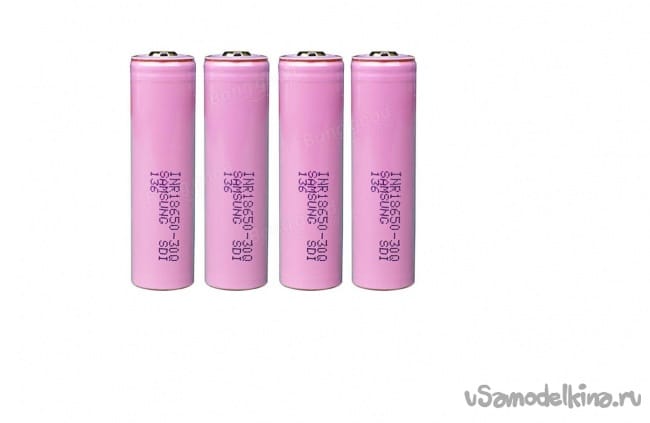

    Изучив вопрос переделки на литий в сети, заказал у китайцев комплектующие. Основными составляющими в той переделки являются качественные высокотоковые литий ионные аккумуляторы формата 18650 и надежная плата BMS с балансировкой элементов аккумуляторной сборки. Замерил рабочий ток моего шуруповерта и он составил 10-15А. Я выбрал аккумуляторы типа Samsung INR18650-30Q 3000mAh 15A и плату защиты и контроля заряда\разряда с балансировкой BMS 5S60-100A.




    Перечень инструментов и материалов.
    - литий–ионный аккумулятор Samsung INR18650-30Q 3000mAh 15A -4шт ;
    - плата контроля, защиты с балансировкой BMS 5S60-100A-1шт;
    - соединительные провода 1,5 кв.мм;
    - паяльник;
    - тестер;
    - пластмассовая коробка для аккумуляторов или готовый холдер-1шт;
    - минивольтметр (индикатор заряда 3s/4s/5s) -1шт;
    - выключатель питания для вольтметра(или кнопка) -1шт;
    - плата заряда аккумуляторов 5А -1шт;
    - штатное зарядное устройство шуруповерта (или источник питания).

    Шаг первый. Сборка схемы аккумуляторного отсека шуруповерта.

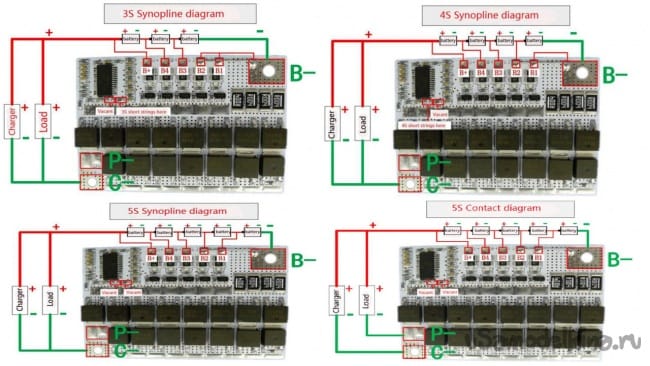

    Схема подключения

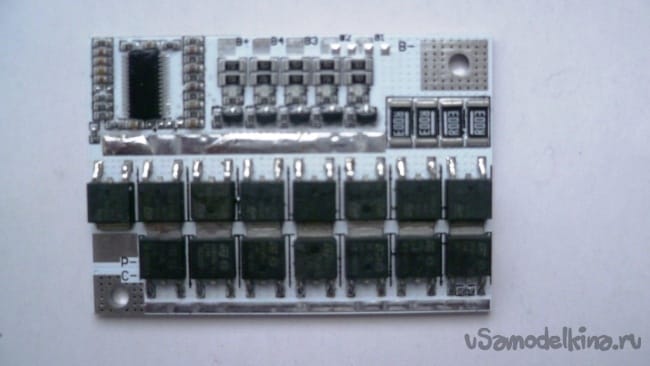

    Я применил универсальную плату BMS, то есть можно включить ее по схеме на три, четыре или пять аккумуляторов(12В, 16,8В или 18В). Остается выбрать схему подключения в соответствие вашего шуруповерта.

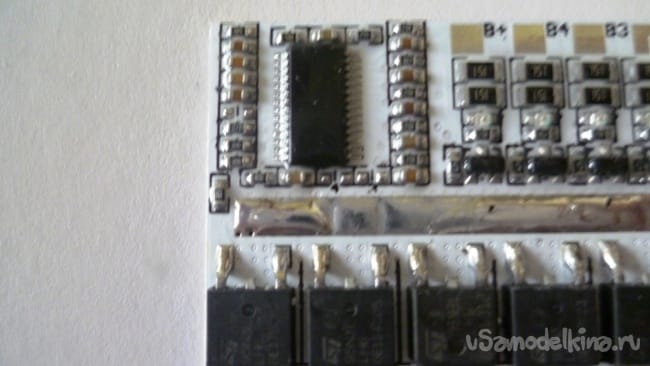

    Место для установки перемычек

    У микросхемы есть места запайки перемычек, обозначенные цифрами 4 и 3. По схеме 5S перемычки не устанавливаем. По схеме 4S перемычку припаиваем между контактами 4, ну а по схеме 3S припаиваем между контактами 3. Наиболее удобна схема с общим минусовым проводом на питание двигателя шуруповерта и зарядки аккумуляторов. Общий минус подключаем к площадке С-.

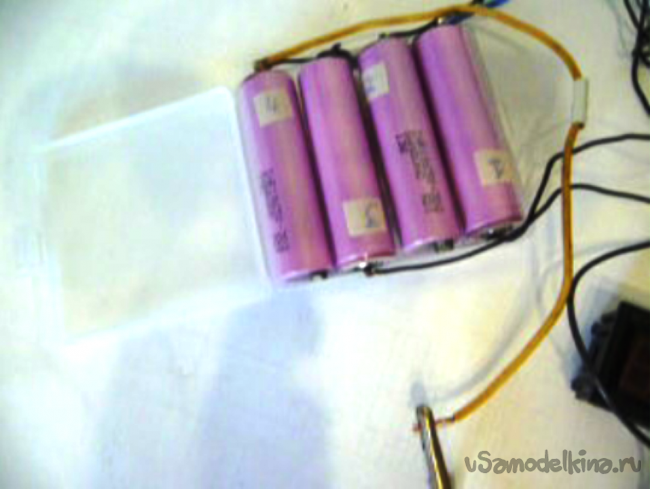

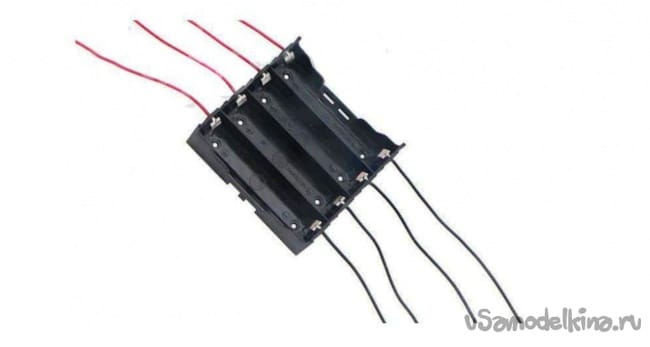

    Литий –ионный аккумулятор 18650 смонтировал в пластмассовом боксе с перемычками(был в комплекте с аккумуляторами), к которым также припаяны провода управления балансировкой. Можно соединить аккумуляторы между собой при помощи пайки, но нужно быстро припаять провода исключая перегрев корпуса аккумулятора. Можно применить точечную сварку а можно использовать готовый холдер. Силовые выводы лучше сделать из гибкого медного провода сечением 1,5-2,5 кв.мм, так как токи на двигатель шуруповерта немаленькие.

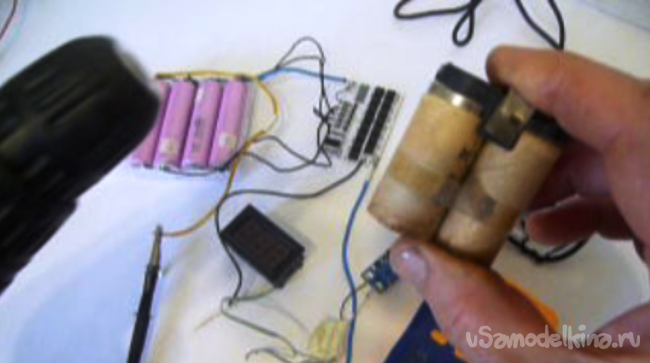

    После сборки всей схемы остается припаять два провода питания к клеммам отсека аккумуляторного блока. Я использовал два старых никель-кадмиевый аккумулятора с клеммной колодкой. Плюсовой провод припаял к плюсу аккумулятора а минусовой к металлическому корпусу другого аккумулятора. В результате эта конструкция плотно вошла на свое штатное место.

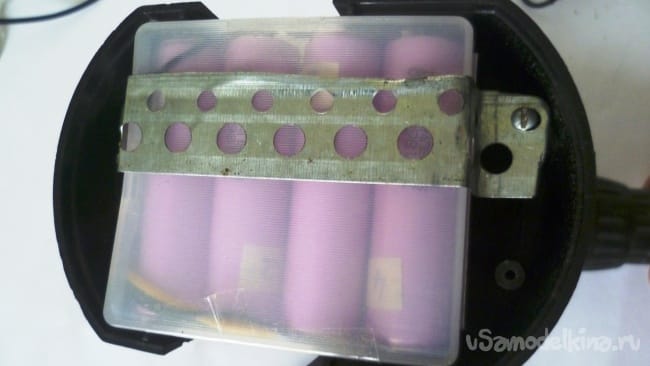

    Плату контроллера BMS приклеил двухсторонним скотчем к пластмассовому аккумуляторному боксу. Вся эта конструкция плотно вошла в корпус старого аккумуляторного отсека. Чтобы не вывалилась закрепил металлической полоской. Нижняя крышка аккумуляторного отсека была давно утеряна-позже надо будет сделать самодельную.


    Шаг второй. Проверка работы платы BMS при зарядке аккумуляторов 18650.

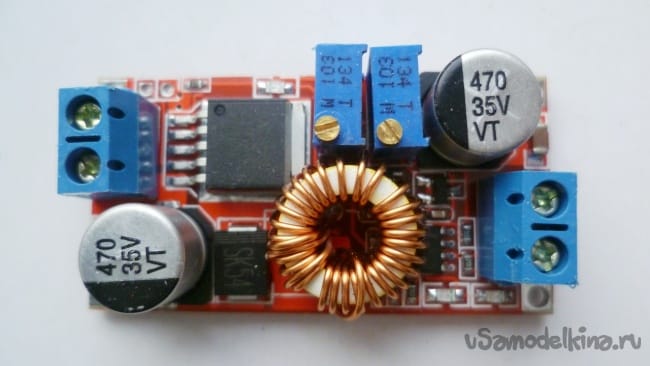

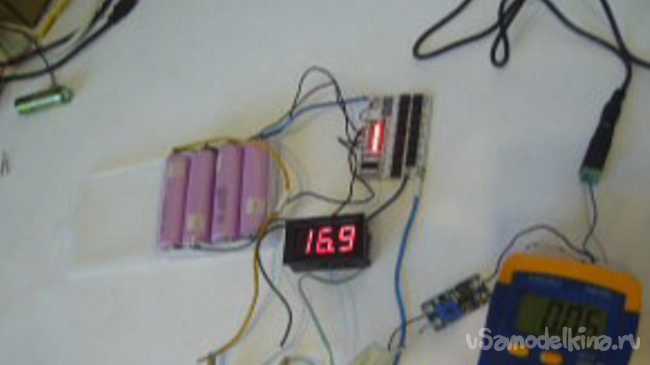

    До установки платы BMS и аккумуляторов в штатный отсек провел зарядку проверку работы всей схемы. Запитать для шуруповертов на 12,6 В (3S) можно и от адаптера 12В\3А. После источника питания лучше всего включить плату заряда. Это даст стабилизированное напряжение ( в моем случае 16,8В) и ограничит ток заряда аккумуляторов.

    Для этого на холостом ходу выставляем регулятором напряжения 16,8В а регулятором тока нужный зарядный ток -1,5А. Для литий ионных аккумуляторов других марок выставляем согласно даташиту.

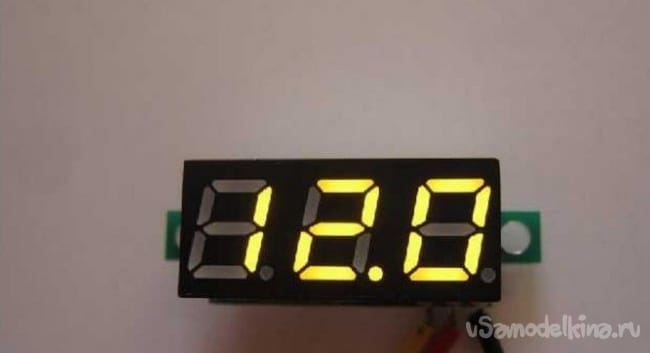

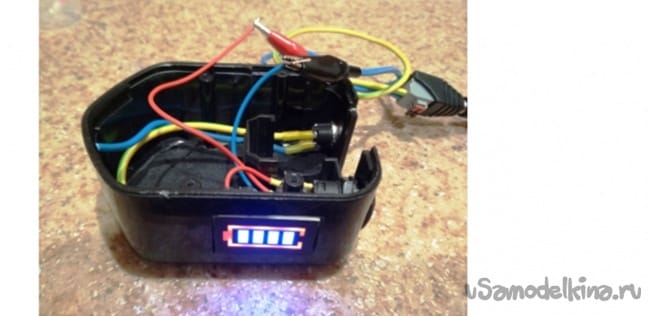

    Можно установить эту плату в штатное зарядное устройство шуруповерта. Для контроля степени заряда аккумуляторов можно установить в аккумуляторный отсек минивольтметр или индикатор заряда. Чтобы не было лишнего потребления тока с его стороны, можно включить через выключатель или кнопку. Индикатор заряда выпускается в исполнении 3s/4s/5s.

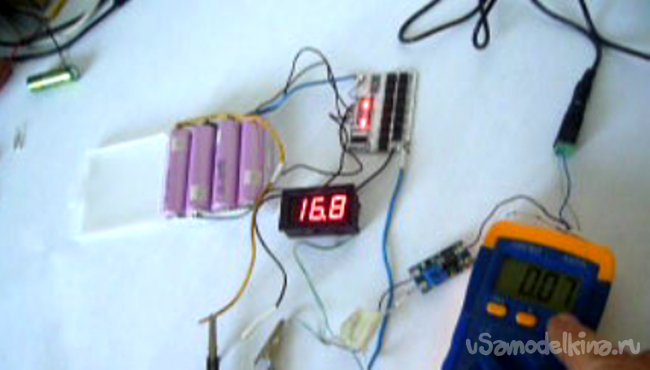

    Плата контроллера BMS в конце зарядки проводит балансировку всех элементов аккумуляторной батареи, чтобы все ячейки зарядились одинаково. Ячейка набравшая полный заряд шунтируется схемой (загорится соответствующий светодиод).


    Зарядная энергия переходит к элементам имеющий меньшее напряжение. Уже зарядившиеся ячейки получат меньший ток чем недозаряженные (ток балансировки -60mA). Это процесс будет проходить пока все элементы аккумуляторной батареи не будут иметь заданный уровень напряжения.

    В конце балансировки все светодиоды платы будут гореть.

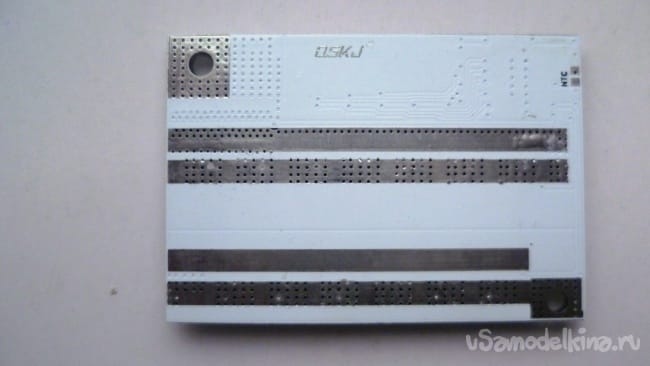

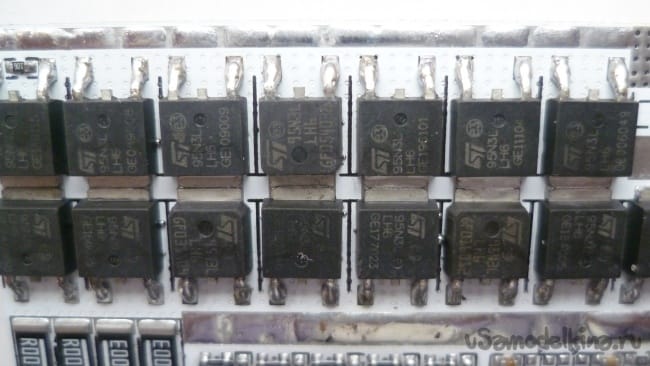

    Контроллер BMS управляет батареей –осуществляет балансировку, контролирует температуру перегрева банок и защищает от перегрузок. Все эти функции значительно повышает срок эксплуатации аккумуляторов.На плате BMS с обратной стороны есть контакты NTC предназначенные для подключения датчика термореле. Этим датчиком можно контролировать температуру корпуса аккумуляторов.

    Подробнее процесс работы BMS и тест переделанного шуруповерта можно посмотреть в видео

    Всем желаю здоровья и успехов в жизни и творчестве!
