    Простой автомобильный тестер своими руками


    Несмотря на высокую надежность электроники автомобиля приходится сталкиваться с ремонтом . Иногда перестают работать световые приборы, фары, габаритные огни. Неисправность может быть как сгоревшая лампочка или предохранитель.
    Найти причину поломки не просто без тестера.

    Итак, что же нам понадобится:
    - Любой пластмассовый корпус;
    - светодиоды 2 шт;
    - лампочка на 12 В;
    - кнопка;
    - резистор 1-2 кОм;
    - острый контакт;
    - провода;

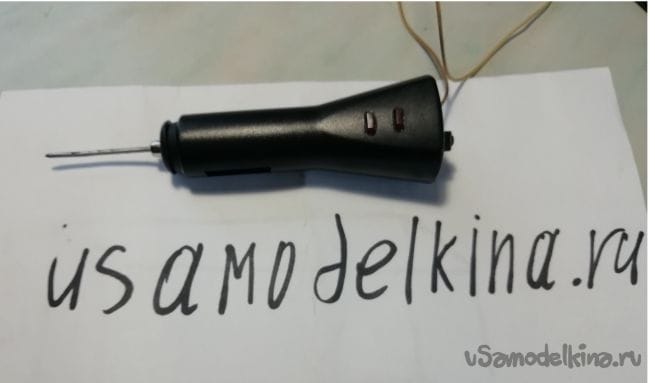

    В качестве корпуса я использовал зарядку для телефона от прикуривателя

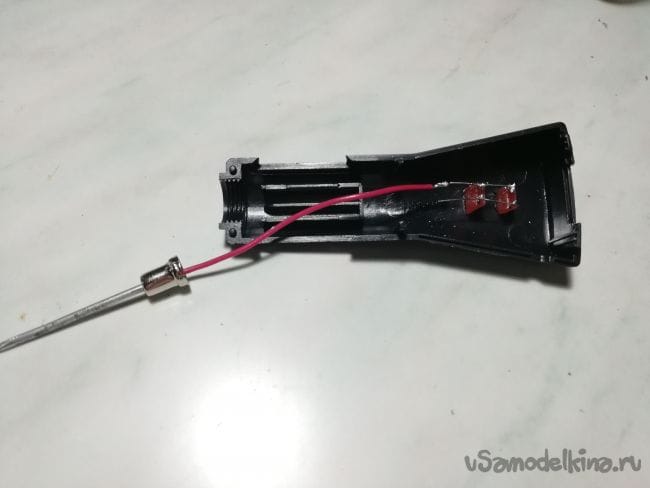

    проделываем отверстия для светодиодов в корпусе желательно использовать светодиоды разных цветов но у меня только красны я буду использовать их.


    Припаиваем провод к острому контакту ими мы будим протыкать изоляцию провода.

    Спаиваем все как показано на схеме лампочка предназначена для проверки слаботочный провод или нет.
    Простой автомобильный тестер своими руками

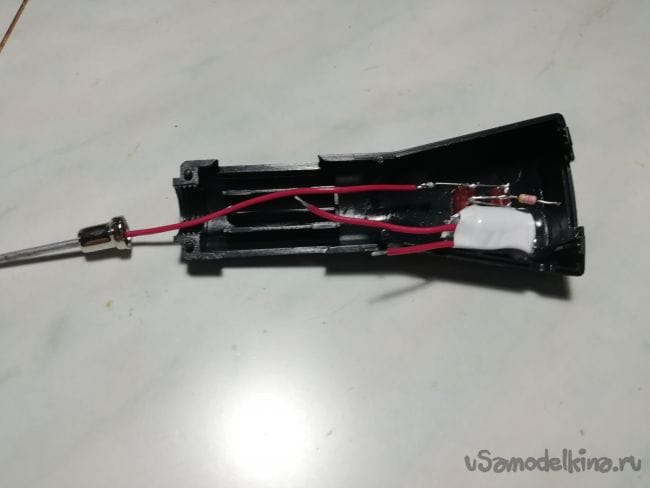

    Лампочку установил внутри корпуса её и так видно будет но можно проделать отверстие под неё.

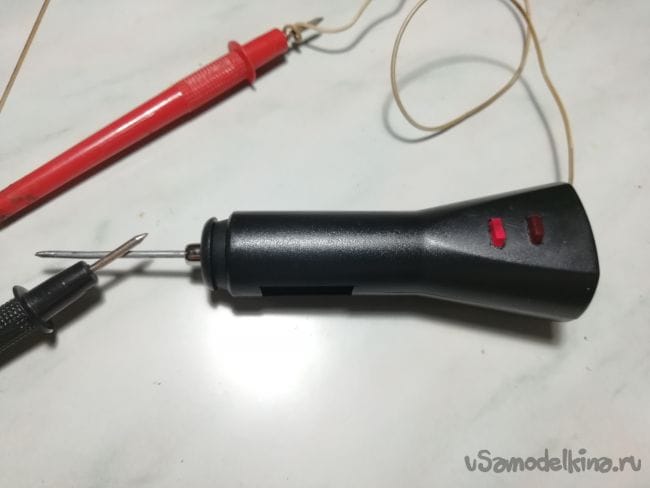

    Горит первый светодиод означает плёс.

    Второй светодиод означает минус.

    Замкнул кнопку чтобы не нажимая на неё проверить лампочку. Лампочка предназначена для проверки слаботочный провод или нет.

    Этим устройством очень удобно проверять предохранители одна минута и предохранители проверены.
