Новая переделка аккумуляторного шуруповерта на сетевой

Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
Новая переделка аккумуляторного шуруповерта на сетевой

Как переделать аккумуляторный шуруповерт на сетевой?

Аккумуляторы на шуруповерте приходят в негодность примерно через года два.
Двигатель еще вполне рабочий, выбрасывать жалко. Замена обоих аккумуляторов стоит почти как новый шуруповерт.

Я уже как то выкладывал свою самоделку (ссылка на самоделку), и очень много в обсуждениях заметил не большие так сказать неровности.
И с напряжением не большая проблема, и с мощностью самого шуруповерта.

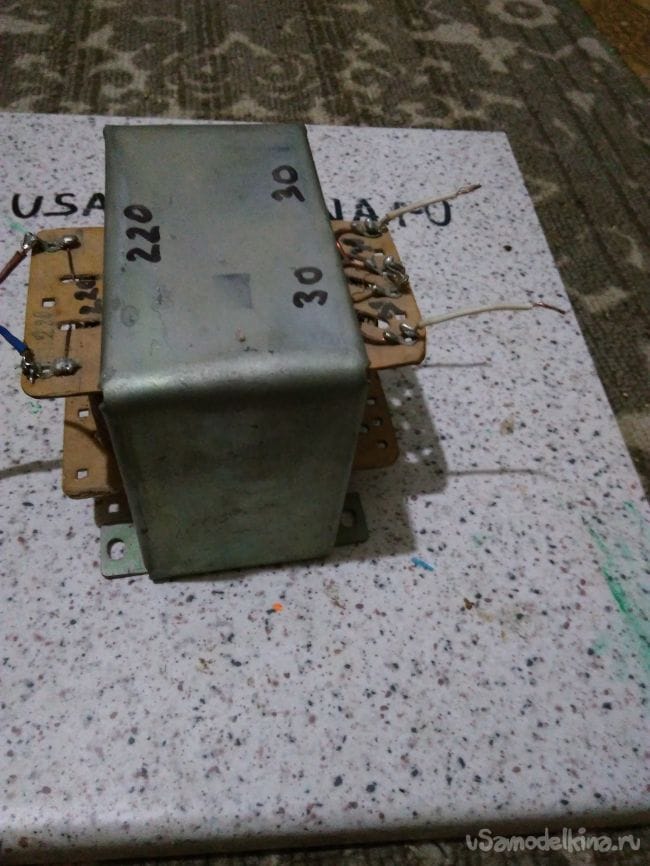

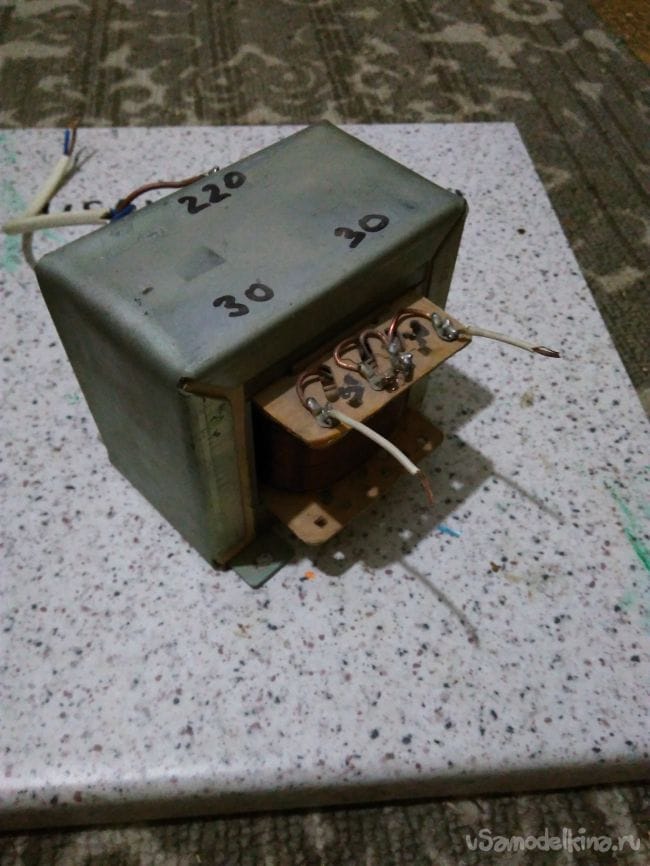

Немного подумав о силовом трансформаторе, я решил использовать входной трансформатор от не исправной микроволновой печи.
Сила тока в таком трансформаторе очень высокая, провода по диаметру провода позволяют большую нагрузку.

Правда в нем намотка проводов немного изменена, вместо первичной обмотки, идет вторичная.
Новая переделка аккумуляторного шуруповерта на сетевой
Новая переделка аккумуляторного шуруповерта на сетевой

Перемотка как на обычных трансформаторах практически не возможна, правда если нет специальных приспособлений.
И как на выходе трансформатора получается около 30 В переменного напряжения. Если его выровнять на постоянный ток то получится примерно 40-45 В постоянного напряжения.

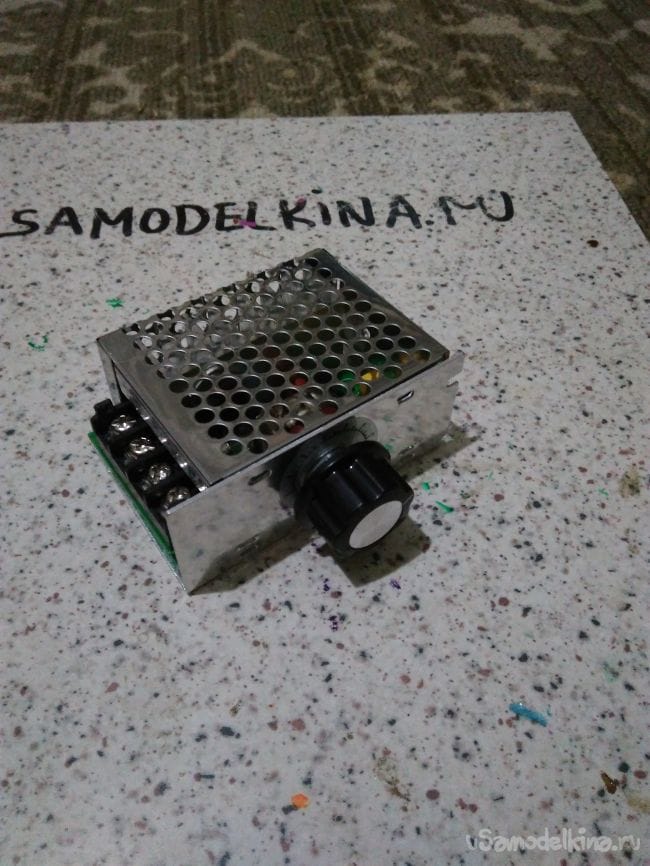

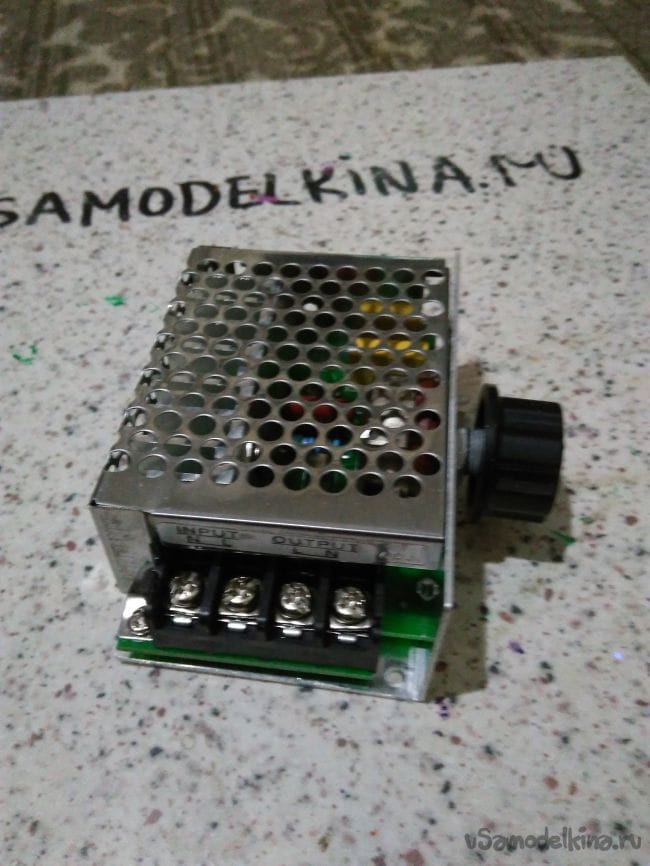

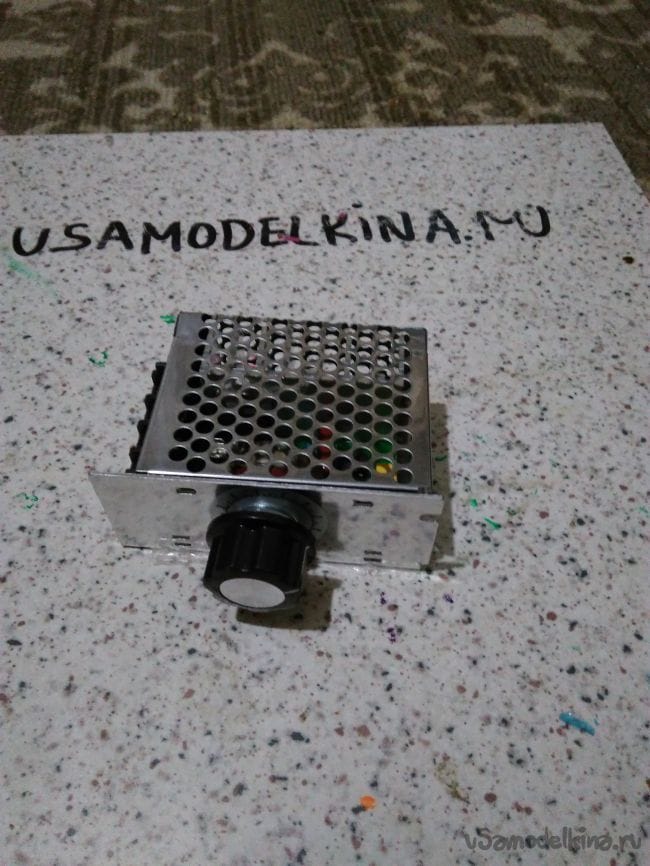

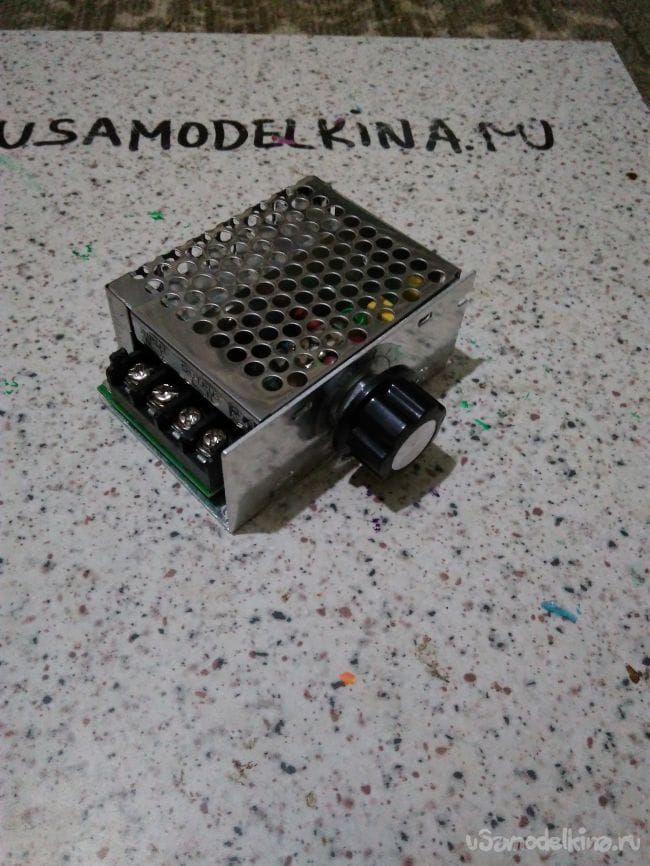

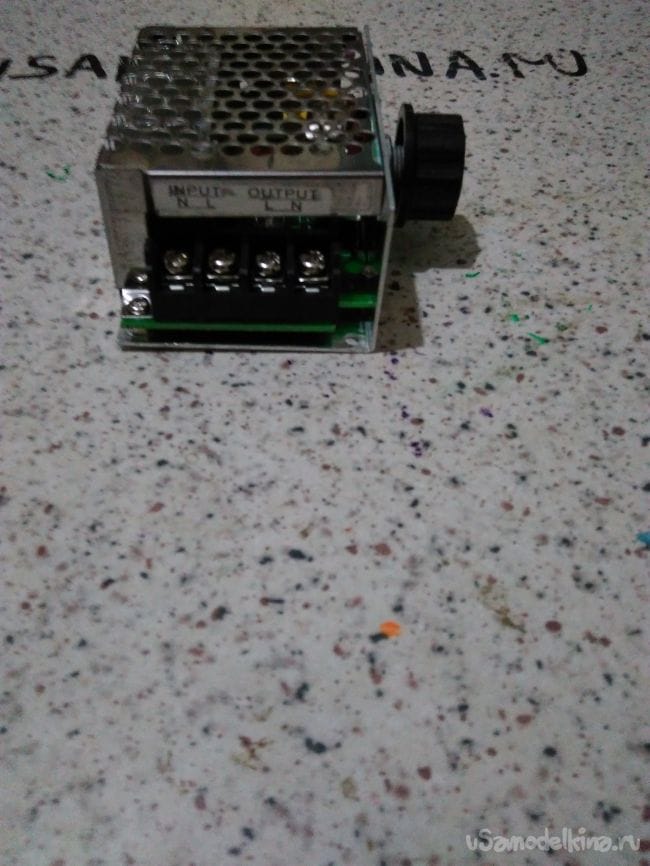

Будем его стабилизировать очень простым и совсем дешёвым регулятором входного напряжения или реостатом из aliexpress.com (ссылка на али)
Новая переделка аккумуляторного шуруповерта на сетевой
Новая переделка аккумуляторного шуруповерта на сетевой
Новая переделка аккумуляторного шуруповерта на сетевой
Новая переделка аккумуляторного шуруповерта на сетевой
Новая переделка аккумуляторного шуруповерта на сетевой

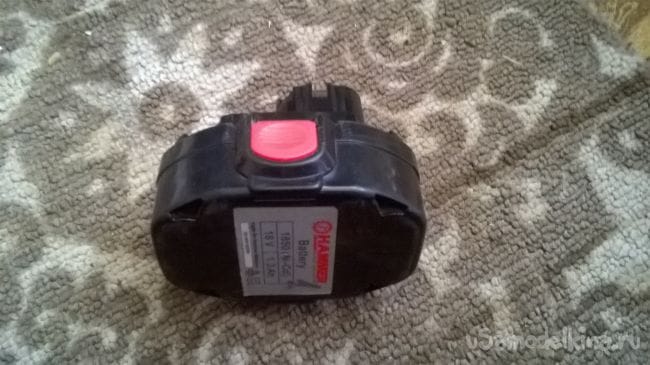

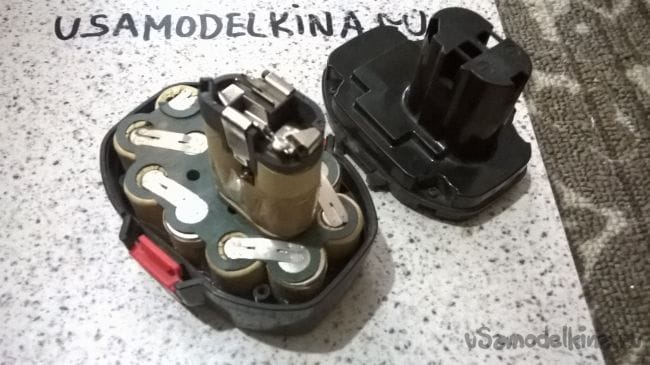

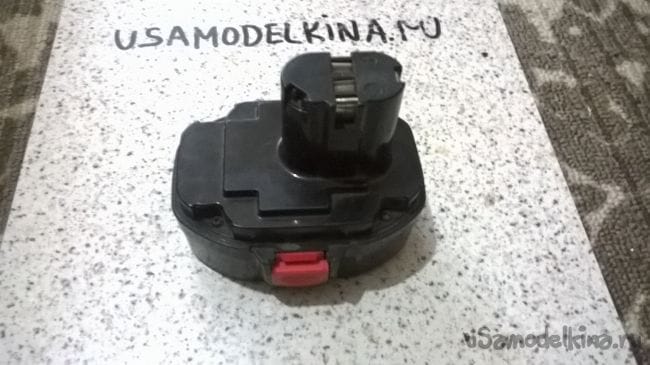

Разбираем блок аккумуляторов, и отсоединяем от него две верхних аккумуляторных блоков, для подсоединения с самому шуруповерту. Остальное выбрасываем.
Новая переделка аккумуляторного шуруповерта на сетевой

Новая переделка аккумуляторного шуруповерта на сетевой

Новая переделка аккумуляторного шуруповерта на сетевой

И припаиваем к ним провода.Для начала соберем диодный мост (выпрямитель напряжения).
Новая переделка аккумуляторного шуруповерта на сетевой

Четыре диода, для выпрямления тока.Я взял диоды Д 246.С максимально допустимым током 10 А.Можно и выше.
По незнанию я собрал выпрямительный мост из Д 226, так они у меня сразу же сгорели(у них допустимый ток всего 0,5А.)Так что чем мощней диоды тем лучше.
Новая переделка аккумуляторного шуруповерта на сетевой

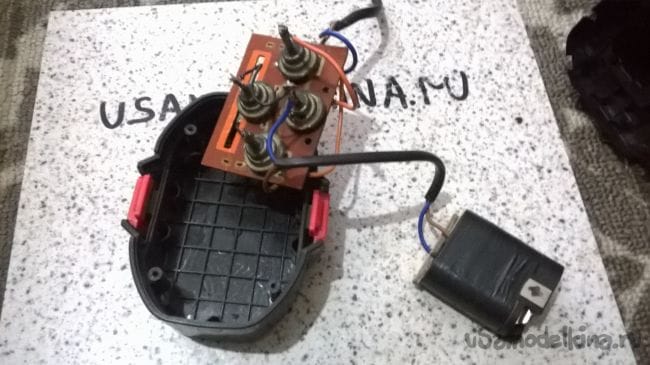

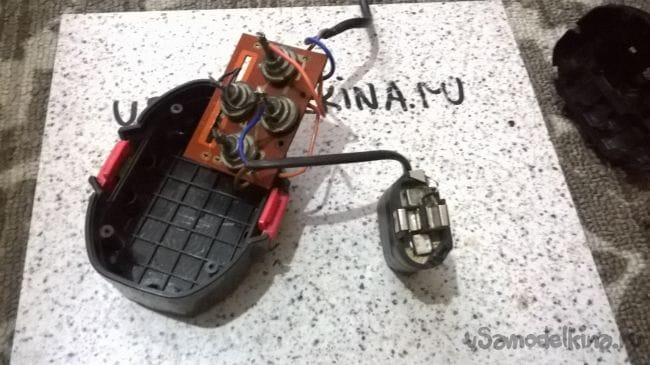

Соединим диодный мост с верхним блоком аккумуляторов.
Новая переделка аккумуляторного шуруповерта на сетевой

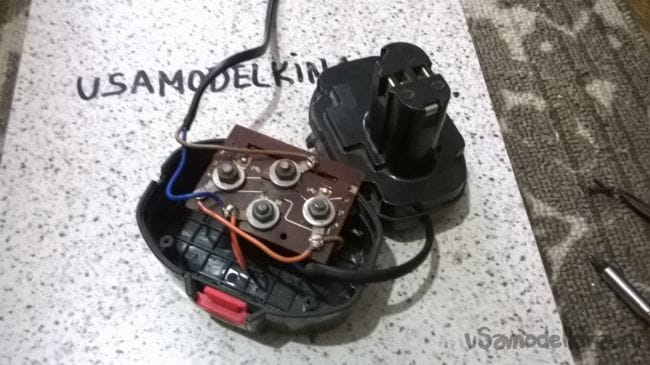

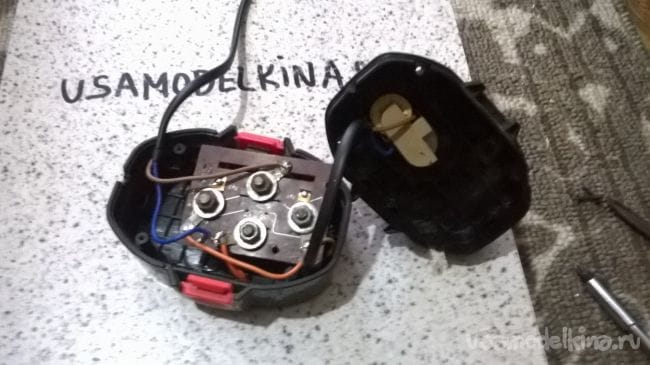

И вставляем в аккумуляторный корпус.
Новая переделка аккумуляторного шуруповерта на сетевой
Новая переделка аккумуляторного шуруповерта на сетевой

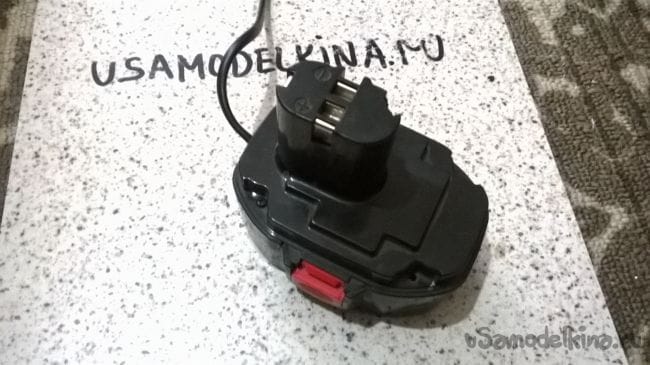

Собираем корпус, и получаем практически готовый аккумуляторный блок.
Новая переделка аккумуляторного шуруповерта на сетевой

А дальше все по схеме, по регулируему блоку.

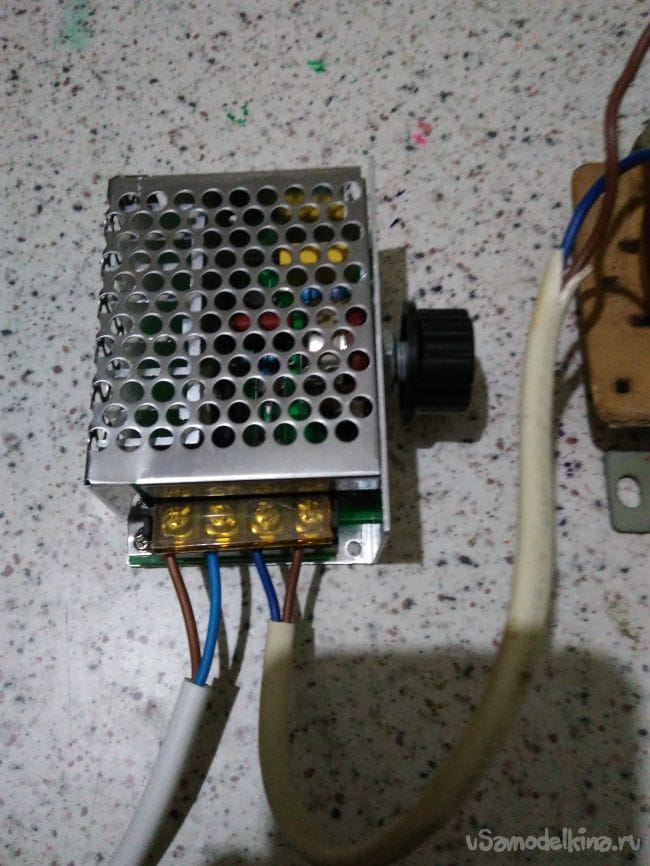

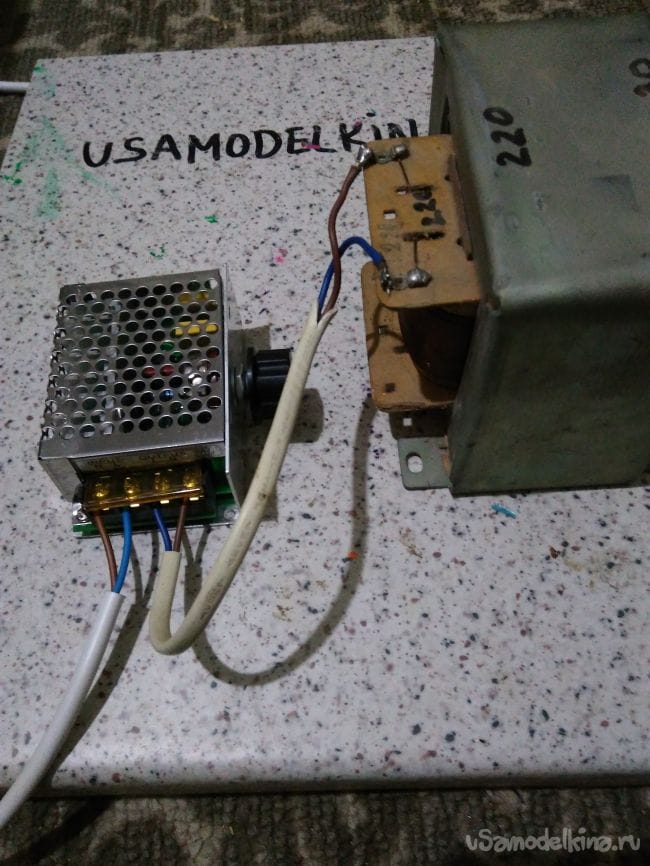

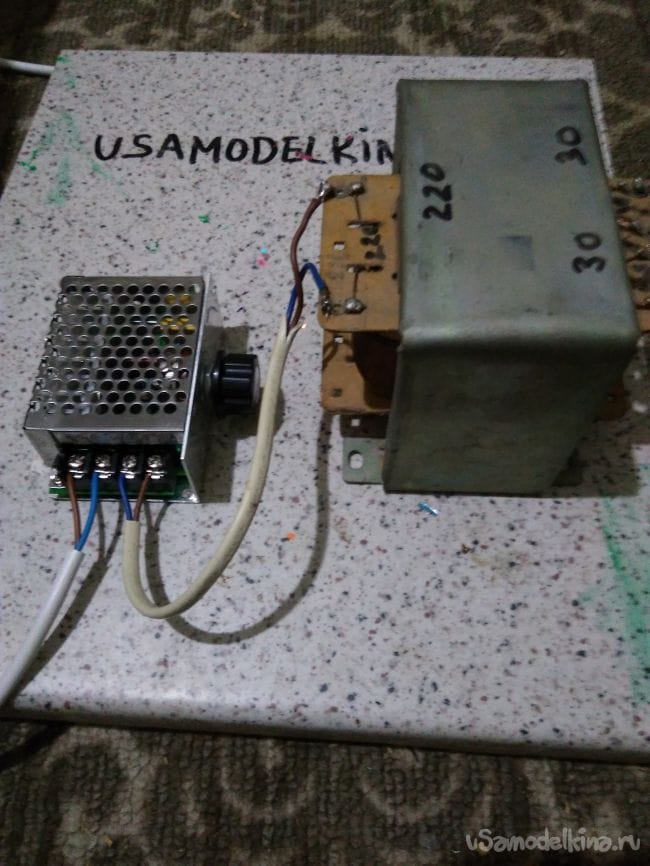

Подключаем к зажимам входное напряжение 220 В к блочку, и выход с блочка уже на вход трансформатора.
Новая переделка аккумуляторного шуруповерта на сетевой
Новая переделка аккумуляторного шуруповерта на сетевой
Новая переделка аккумуляторного шуруповерта на сетевой

Также можно установить реостат с трансформатором в отдельный корпус, и перенести диодный мост в тот же корпус.

Добавьте врезную стандартную розетку, если желаете добавьте вольтметр. Так вы сможете регулируя напряжение, подключать практически любого напряжения испорченные шуруповерты от 6 до 21 В.

Только добавьте вилку на провод шуруповерта.
Удачи в обсуждениях!
Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
8 комментариев
  1. Иван_Похмельев
    А какой у Вас получился ток х.х. первичной обмотки транса?
    1. arbuzny Автор
      Не проверял.
  2. popvovka
    Диоды слабоваты и если по денюжке покупать, то проще купить сборку.
    Ну, а за старание плюсик)
    1. Валерий
      Я тоже как-то заморачивался подобным. Сделал блок на основе самодедьного трансформатора, который намотал на большущий сердечник от лампового ТВ. Шурик значительно потерял в мощности... Удивившись, померял токи в исправном. Каково же было моё удивления, когда обычный "Энхелль" при заворачивании шурупа-сотки вытянул из аккума 37 (!!!!) ампер!
      ... Переделал на литий. (18650). И купил ещё несколько шуруповёртов сразу на 220, для работ, где шнур не особо мешает. Валяются ещё два без батареек. Может, этой зимой будет время перебрать на литий, тогда выложу
      Але нови ностра алис!
  3. Иван_Похмельев
    выровнять на постоянный ток
    Это как? scratch
    Будем его стабилизировать очень простым и совсем дешёвым регулятором
    Как же Вы его стабилизировать-то будете? Регулятором? Вы его доработали?
    1. Иван_Похмельев
      Смотрю, безграмотные "гости" уже минусы ставят. Значит, всё правильно написано.
    2. Иван_Похмельев
      Забавный ответ на вопросы - поставить "минус". ))
      Стало быть, если "минус" поставили, то ответа нет? Так это надо понимать? ))
  4. Иван_Похмельев
    Цитата: arbuzny
    Не проверял.

    А Вы проверьте, будет очень интересно. ;)
