Блок питания для самодельной мини дрели из зарядного от планшета

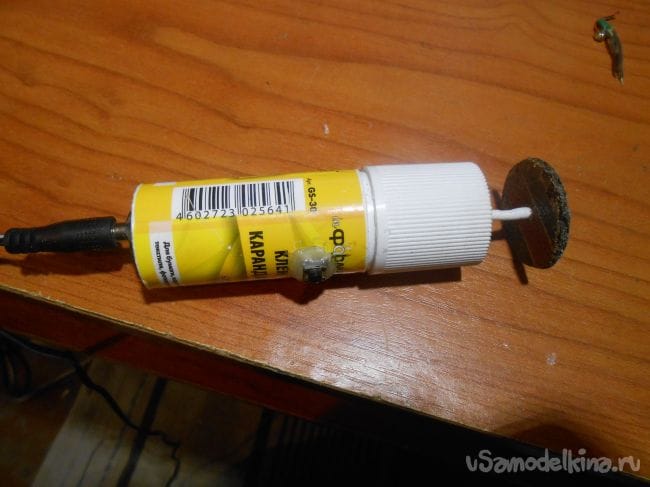

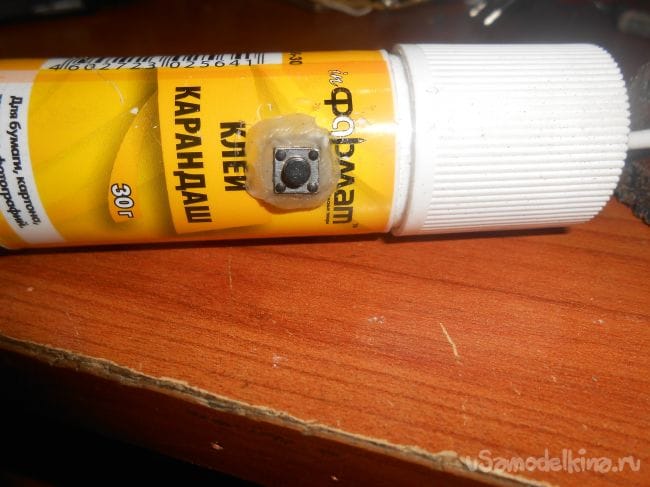

Собрал себе мини дремель, двигатель от какой то электроники, не помню… работает в диапазоне 9 -12 вольт.

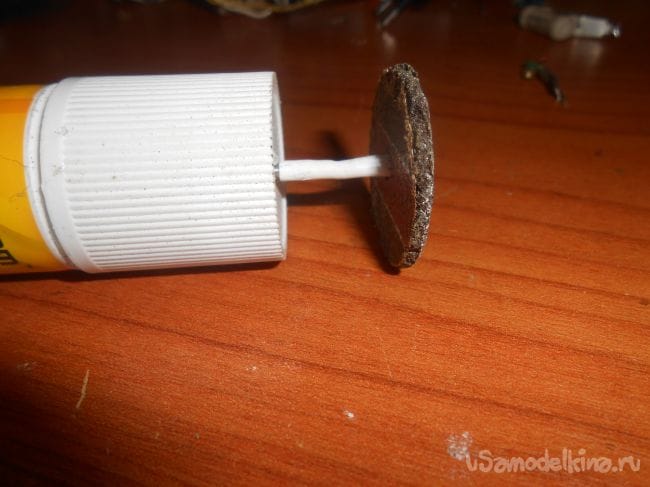

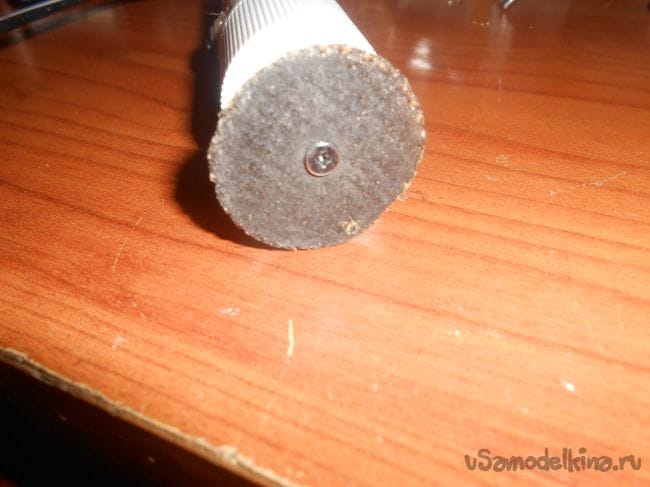

Насадка из стержня от шариковой ручки, круг от диска болгарки.



Питался от ЛБП, что не есть очень удобно, таскать за собой стационарный БП.

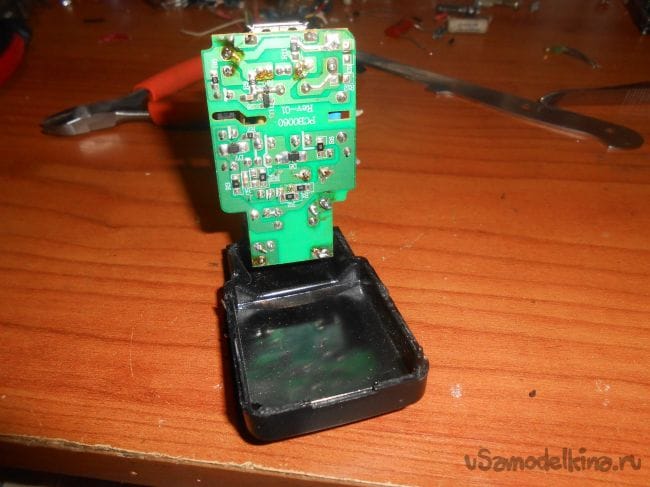

Решил сделать из ЗУ планшета.



Выход: 5 Вольт, 2 Ампера.

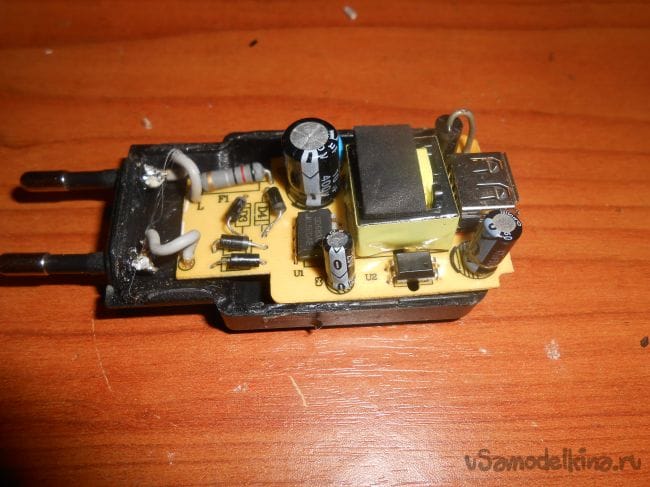

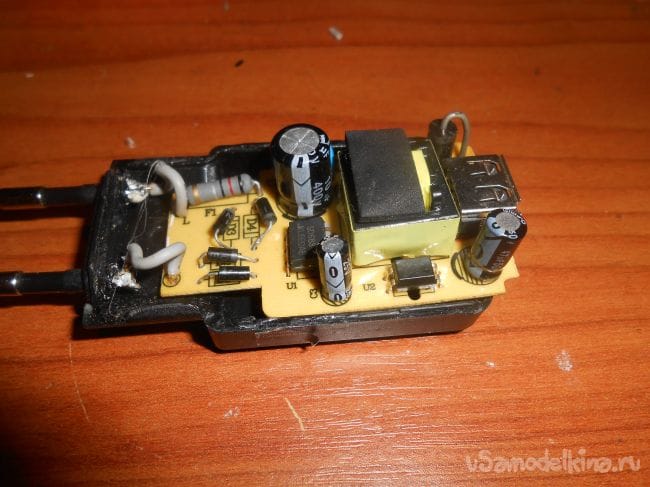

Поменял все конденсаторы на более мощные,
заменил F1 (предохранительный резистор) .

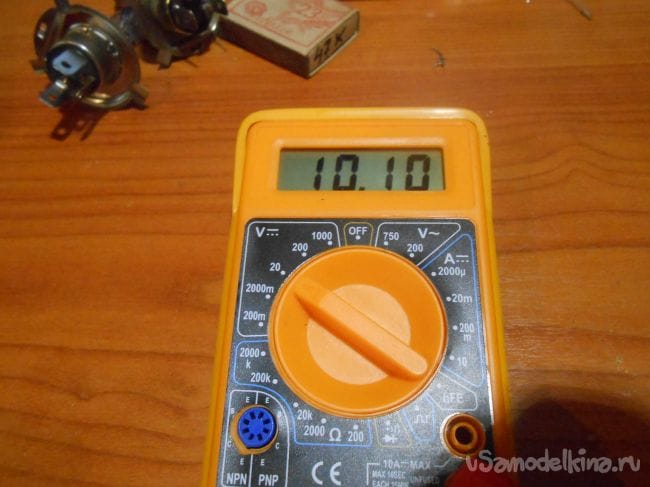

На выходе напряжение

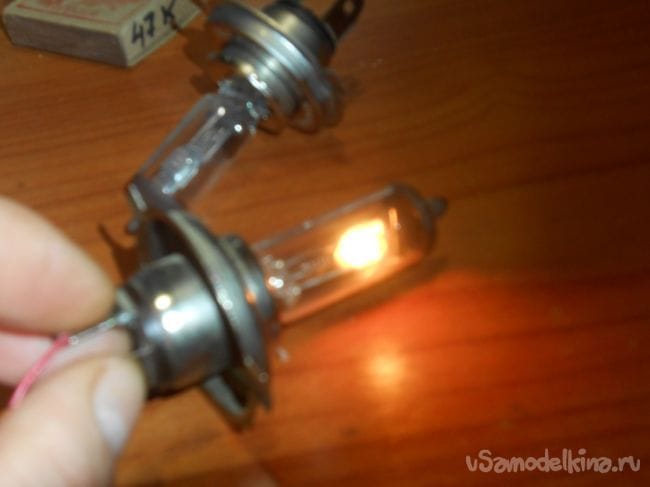

Если напряжение увеличили, то ток должен упасть… Проверяем подключением автолампочки
12 Вольт 55 Ватт

24 Вольта 90 Ватт

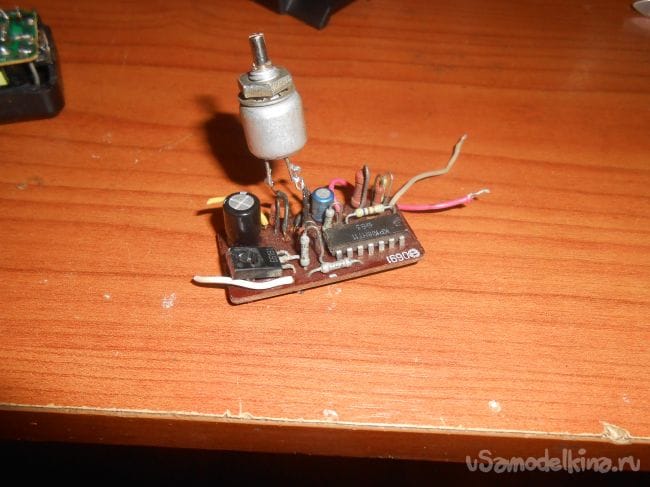

Для 10 Вольт светит в норме. Теперь можно соединить с регулятором частоты вращения двигателя РЧВ-1-02, от магнитофона и получится регулируемый, мини БП на 2 ампера.

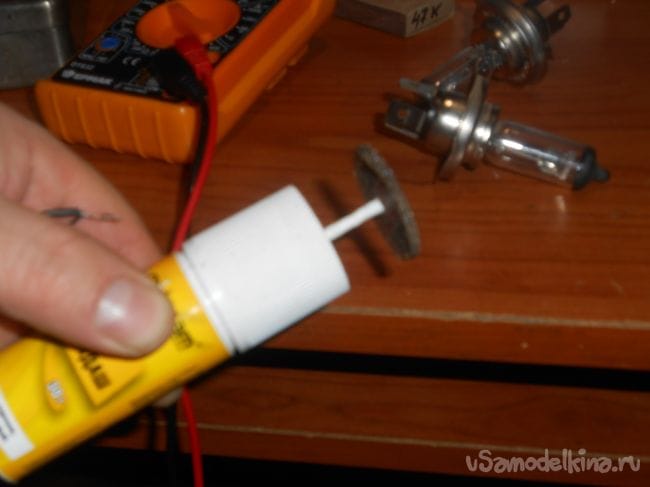

Подключаем наш приборчик

Все работает замечательно.

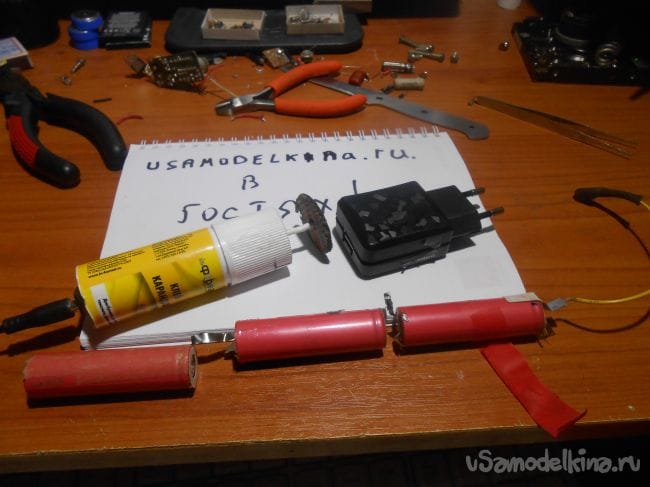

Но лучший вариант на трех АКБ 18650, положил в карманчик и передвигайся!
Само собой защиту от разряда, (Заряда), АКБ не забыть сделать.
