Самозарядный мультиметр (моя схема)

Одна голова хорошо..а две еще лучше .. (народная мудрость)


  Часто бывает так что батарея в мультиметре розряжаеться. Здесь надо бы поставить аккумулятор и периодически вытаскивать его и заряжать ... Заряжать через юсб-порт тоже не удобно и не интересно.
Предлагаю схему зарядки мультиметра используя собственные щупы прибора.



  Здесь не плохо все разместить в одном корпусе (блок питания с 22о в, зарядку) блок питания и кнопку в мультиметре. А для того чтобы зарядить аккулулятор достаточно только нажать кнопку "заряда" и присоединить щупы к розетке 220 в ...
  Предохранитель здесь защищает от случайного "не нажатия кнопки" ... хотя и здесь все можно сделать автоматическим (с реле защиты) ...

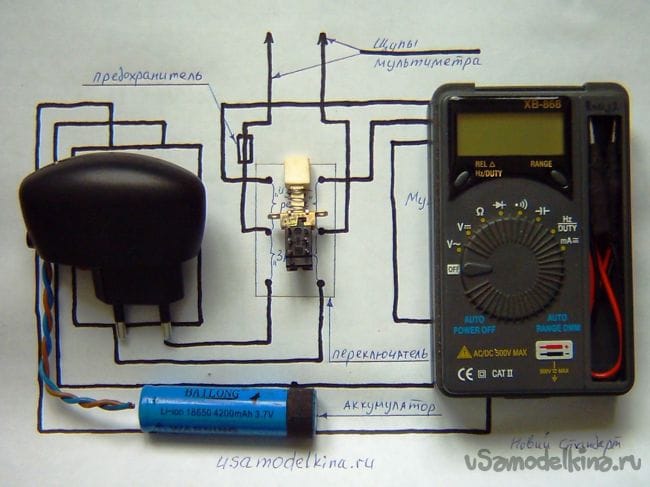

  Более наглядная схема:

Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
Чтобы написать ответ необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
7 комментариев
  1. Nruter
    Плохая идея использовать щупы прибора . Когда-нибудь просто забудете и оставите переключатель прибора в включенном состоянии. На этом все эксперименты закончатся...
    1. Новий Стандарт Автор
      да, именно для того там предохранитель стоит (можно самовозобнавляючий) ... думаю больше людей путается когда меряют большие токи мулиметром ... там вообще предохранителя нет ... тогда что-то горит...
      Понял квантовую механику - гений
  2. Иван_Похмельев
    Если хотите сэкономить кусок провода и вилку, надо вместо переключателя просто вывести гнёзда для включения в них щупов: гнёзда дешевле и надёжнее переключателя, а главное - исключается возможность случайной подачи сетевого напряжения на вход в режиме, опасном для прибора.
    1. Новий Стандарт Автор
      гнезда с вилкой и шнуром не будут меньше и дешевле чем переключатель ... и зачем вилка, когда есть щупы ... Ладно там если бы их не было ... На счет случайной подачи ... когда "случайно" меряют ток в розетке - тоже опасно ...
      Из-за этого никто не убеждает что вольтметр и амперметр должны быть отдельно ... просто мультиметром внимательно пользуются ... или устанавливают системы защиты от неправильного использования ... В данном случае здесь у меня предохранитель ...
      Понял квантовую механику - гений
  3. Гомер
    А где готовый прибор ? А то что большинство применяемых мультиметров работают от "кроны" ? По моему -бесполезная вещь. Вынул акб.,поставил в зарядку,зарядил,вернул на место .
  4. Иван_Похмельев
    Цитата: Новий Стандарт
    гнезда с вилкой и шнуром не будут меньше и дешевле чем переключатель ... и зачем вилка, когда есть щупы ...

    Вы прикидываетесь или действительно не понимаете, что написано?
    Сравнивать по цене с переключателем надо не гнезда с вилкой и шнуром, а только гнёзда: Вы же собираетесь щупы использовать для включения в сеть. 2 гнезда дешевле нормального переключателя. Подчёркиваю, нормального: Вы же через него собираетесь пропускать и измерительные цепи и, условно говоря, силовые. Поскольку самые простейшие гнёзда типа РД-1 из-за конструкции "правильных" щупов здесь не годятся, самым дешёвым вариантом будут самодельные из пружинящей бронзы, но можно и у китайцев поискать.
    Кстати, обычными щупами трудно обеспечить надёжный контакт в розетке. А уж про то, что придётся в мультик ещё и преобразователь 230 В в низкое напряжение + схему зарядки аккумулятора запихнуть, я вообще не говорю, та ещё задача - разместить всё это "богатство" в малом количестве свободного места.
    1. Новий Стандарт Автор
      да, есть такое, обычными щупами хороший контакт в розетке проблематично организовать ... тут надо специальные щупи...которые переходят от большего диаметра к меньшему подобные как есть в приборе Ц4315 ... Позже сделаю эту самоделку ... а пока думаю над деталями...
