Переделка старой люстры на управление по радиоканалу

Есть у меня бронзовая люстра, очень тяжёлая, ещё из Советского Союза и настала пора переделать её в духе 21 века, на управление с пульта. Так как в недалёком будущем такая люстра будет раритетом, то обойдёмся минимумом вмешательства, чтобы не навредить.

Достаточно будет в схему люстры добавить релейный блок на радио управлении и немного изменить проводку внутри люстры.

Было, что одним выключателем включалось две лампы, а вторым одна, а теперь каждой кнопкой включается и выключается своя лампа. Нажал кнопку – включилась, ещё раз нажал – выключилась. Чёрные провода внутри блока управления соединяются, так что их можно считать одним проводом.

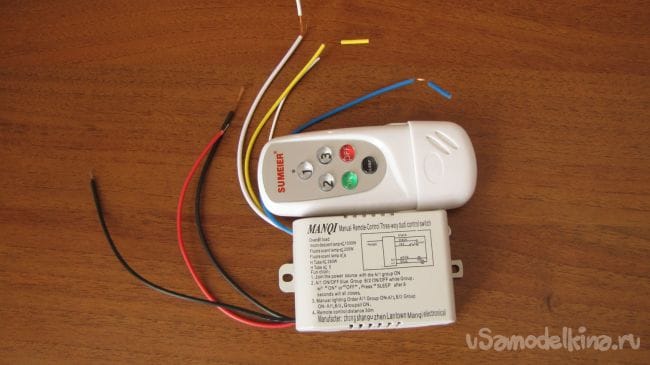

Подобные блоки управления можно купить в Китае. Не секрет, что в Китае цены на одинаковый товар сильно различаются. При выборе покупки не спешите, и тщательно выбирайте товар по цене и качеству. Зачем платить больше?

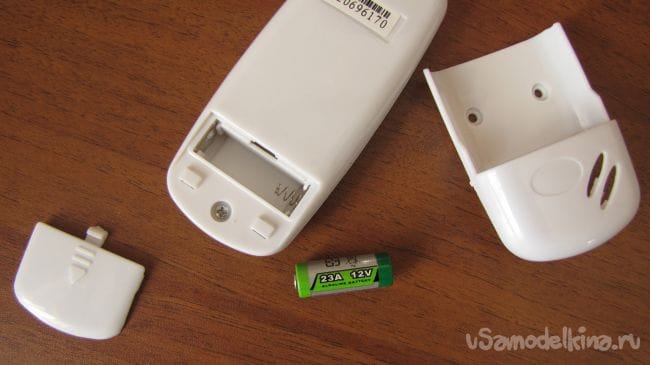

Пульт можно, при желании, закрепить на стену. Вернее не пульт, а его гнездо. Сам пульт остаётся переносным. В нём используется батарейка на 12 вольт. Потребление энергии пультом мизерное, так что этой батарейки хватит на длительное время.

Внутренности релейного блока. Сделано качественно. Пайка сделана хорошо, паяльный флюс отмыт. Особых огрехов не заметно.

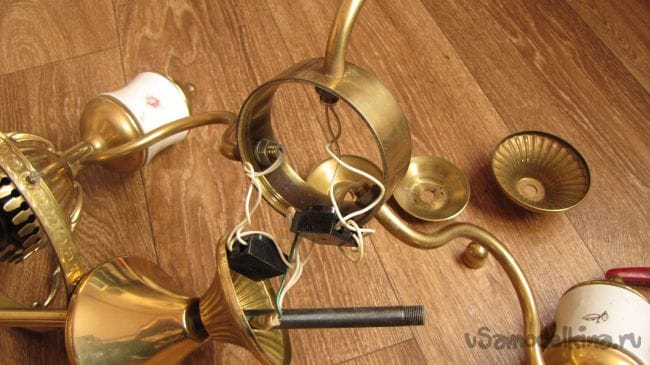

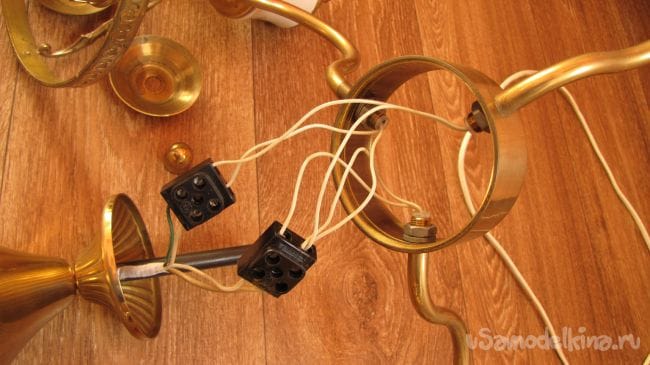

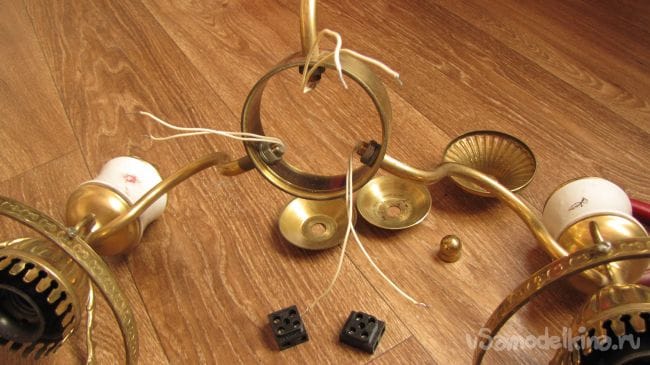

Разбираем люстру, чтобы добраться до проводов.

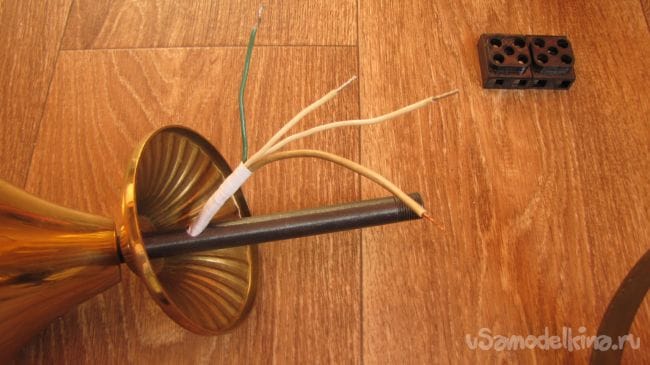

Добавляем четвёртый провод, не забывая об их изоляции, особенно в местах, где происходит изгиб пучка проводов в отверстиях входа в трубки люстры.

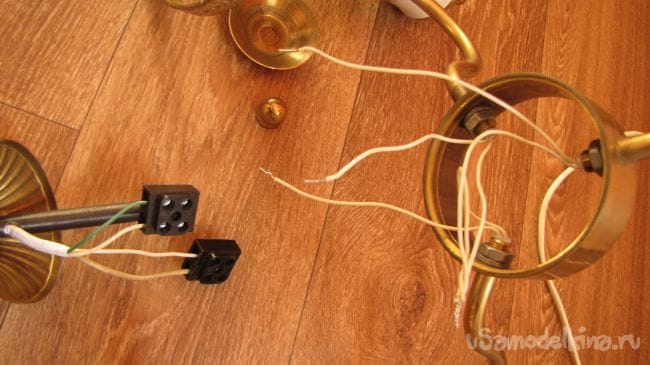

По одному проводу от каждого патрона для лампочки оставляем, а остальные три скручиваем вместе.
Если люстра служит долго, то лучше всего будет полностью перебрать всю проводку внутри. Разобрать патроны для лампочек и протянуть контакты.

Патроны работают в режиме постоянного изменения температуры (лампа включена – температура растёт, лампа выключена – температура падает). В таких условиях болтовые соединения постепенно ослабевают, ухудшается электрический контакт и вследствие этого растёт температура в месте контакта провода с болтиком, что может привести даже к возгоранию. Так что будьте внимательны к таким вещам.

Подключаем провода на клеммные колодки.

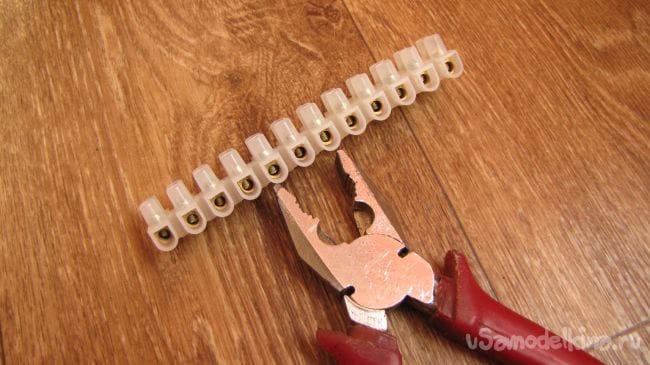

Такие клеммные колодки есть в магазинах электротоваров. Соединять провода в люстрах, а особенно провода от люстры к сетевым проводам без клеммных колодок очень не рекомендуется. Медные провода люстры с алюминиевыми проводами проводки сети на скрутку - это запланированный пожар с отсрочкой исполнения. Когда загорится неизвестно, но что загорится это очень даже возможно.

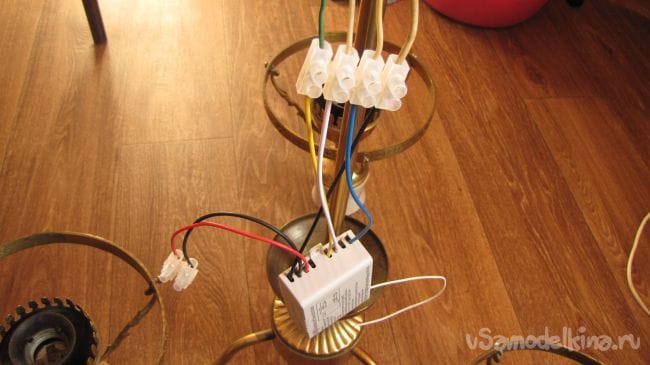

Соединение проводов по цветам, согласуясь со схемой подключения выше.

После монтажа проводов внутри люстры, проверка на работоспособность, до подвеса на потолок, обязательна (вдруг, что - то не так соединили). Разбирать люстру под потолком – та ещё работа.

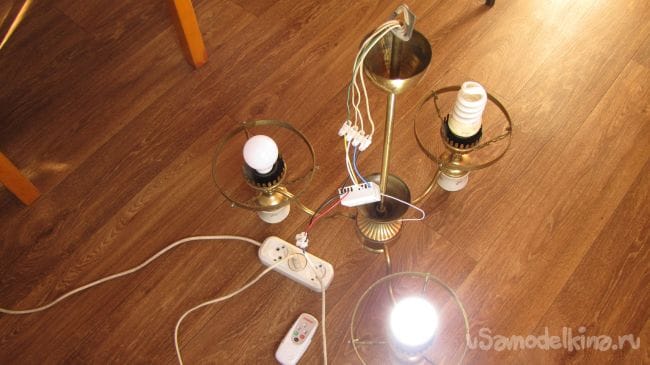

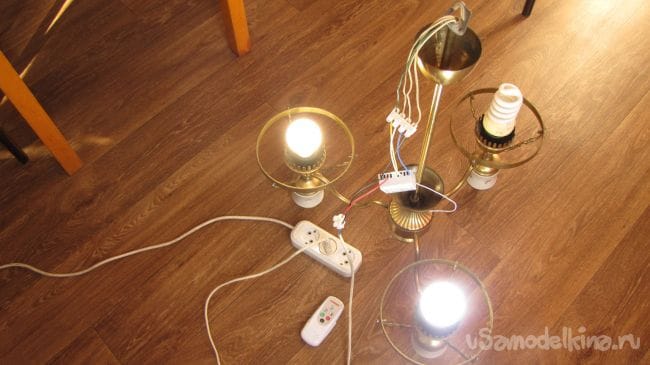

Включаем и выключаем лампы по одной. Включаем одну лампу.

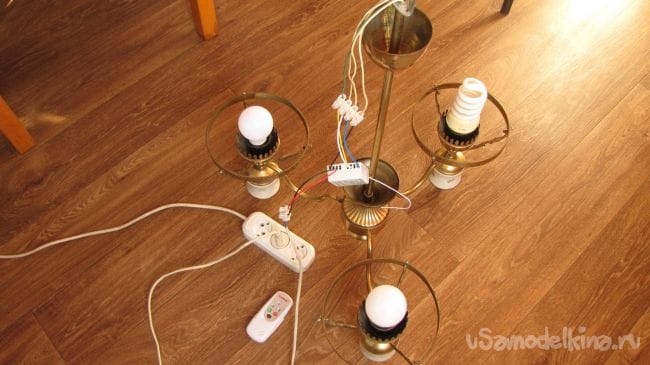

Включаем вторую.

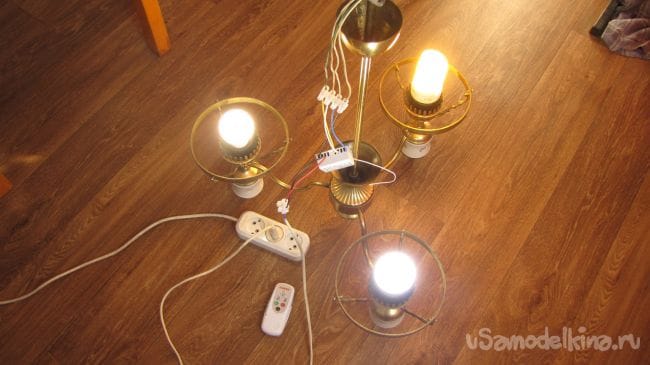

Включаем третью.

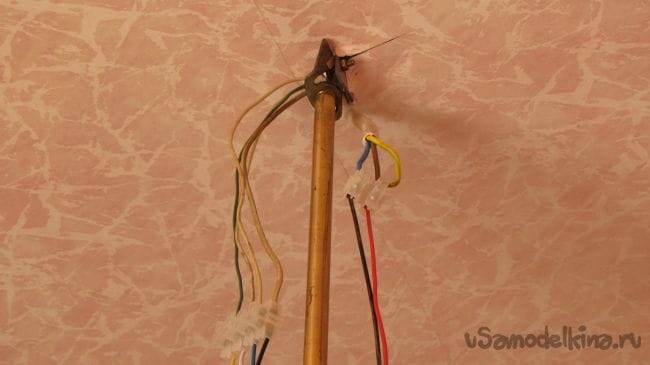

Подвешиваем люстру к потолку и подключаем к сети. Не забудьте обесточить проводку, выключив автоматы в щитке питания квартиры, и обязательно проверьте наличие напряжения на проводах, куда будете подключать люстру, контрольной лампой. В качестве контрольной лампы можно использовать, например, настольную или любую другую.

Окончательная проверка на месте.

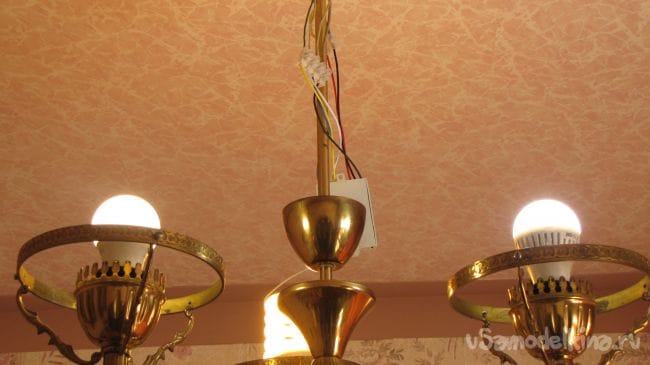

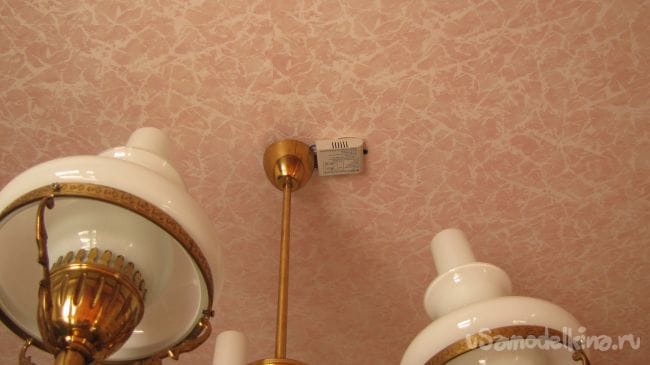

Релейный блок пришлось закрепить к потолку, внутри люстры он не поместился. Но нужно постараться, чтобы он был менее заметен. Если его заклеить такими же обоями, то практически не будет видно, где он находится.

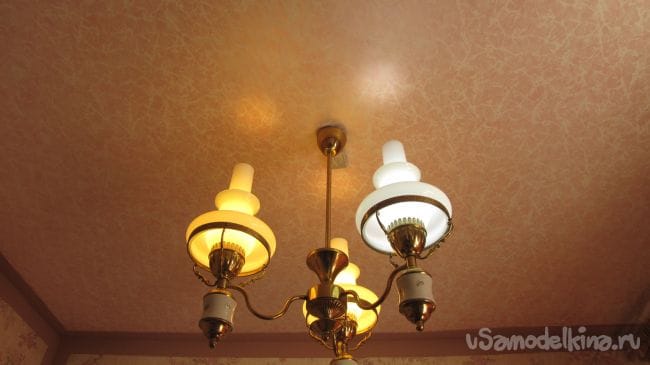

Люстра торжественно сдана в эксплуатацию.


Удобство использования значительно возросло. Теперь можно пользоваться пультом. Включать и выключать любые лампочки в люстре в любых комбинациях или все сразу и выключатель остался на месте, им тоже можно пользоваться. Только после выключения люстры при помощи выключателя, пульт уже не действует. В таком случае, когда снова включаешь выключатель, сразу включается одна лампочка (первая).

Смотрите на видео, как хорошо работает люстра с пульта управления.

Удачи вам во всех ваших делах.
