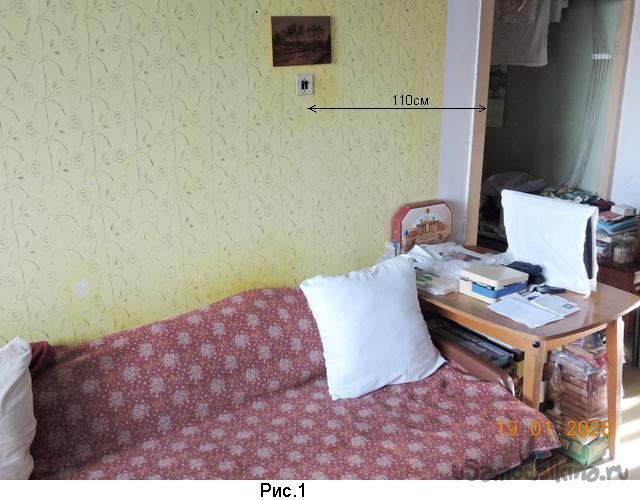

Здравствуйте, уважаемые посетители сайта "В гостях У Самоделкина". В этой статье представлен вариант подключения беспроводного выключателя . Изначально стояла задача как-то переместить выключатель света (люстры) в комнате. Он (выключатель) располагался посредине стены, Над диваном с широким матрасом Рис.1. На расстоянии 110см от дверного проема
А публике было желательно чтобы выключатель был у входа в комнату. И на высоте от пола в 142см. Никакой тут не Стандарт, а прихоть, однако. Зашёл в комнату и сразу включил неяркий свет люстры. Штробить канал для провода (и потом штукатурить-замазывать) капитальную железобетонную плиту совсем не хотелось. Да и нельзя по нормам.

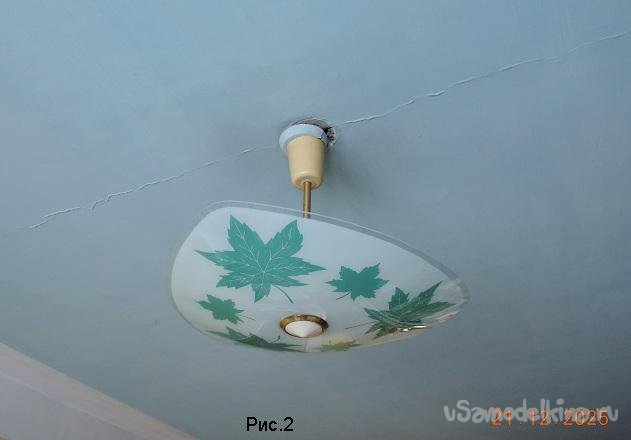

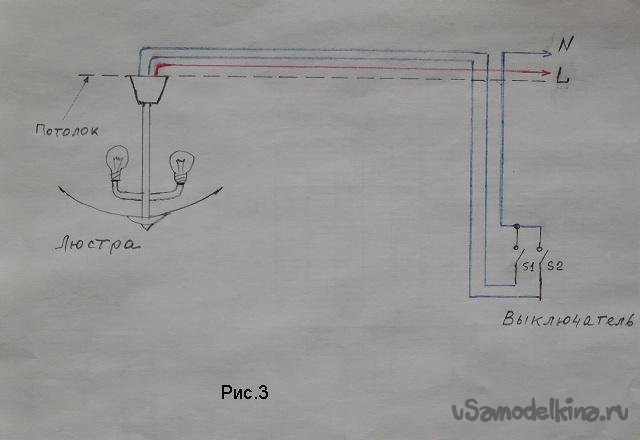

Обычная 3х рожковая люстра висит в центре комнаты (Рис.2). Подключение схематично показано на Рис.3.

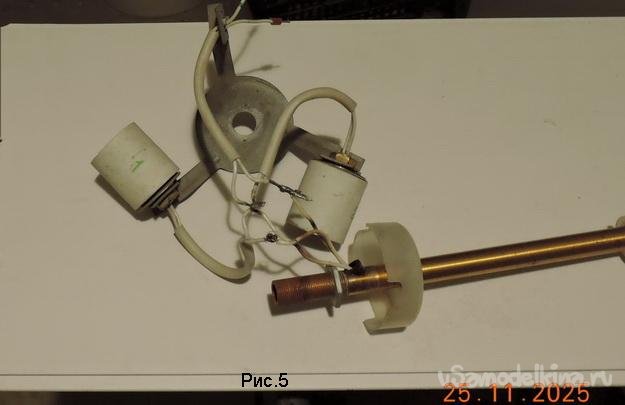

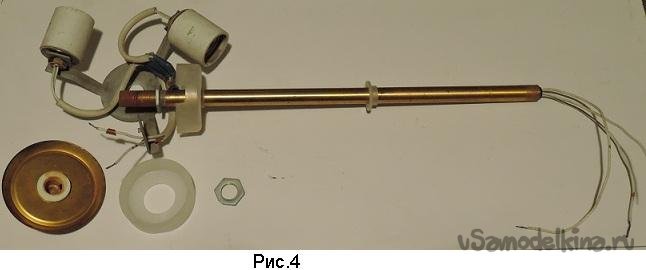

3 лампочки включаются сдвоенным выключателем. Фаза все время подана на люстру! А разрывается выключателем нулевой провод. Разобранная люстра показана на Рис.4. Провода на скрутках, но пропаяны и изолированы липкой лентой (Рис.5).

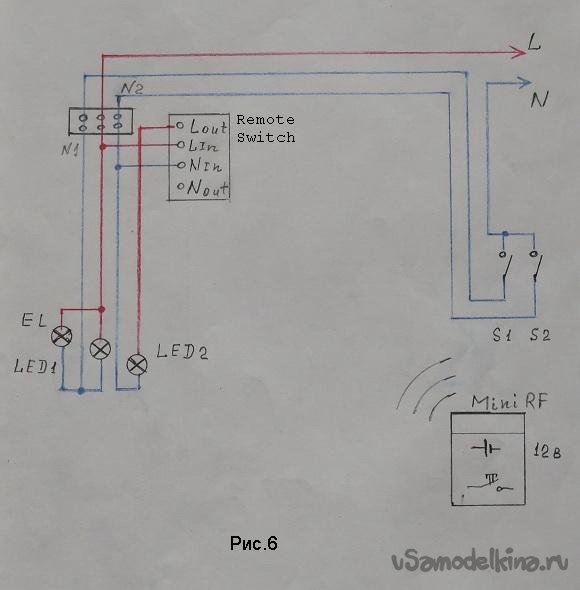

Разобрано и переделано как на схеме (Рис.6). Добавлен (просунут) провод фазы (красный на схеме) от L /out у блока mini Remote Switch

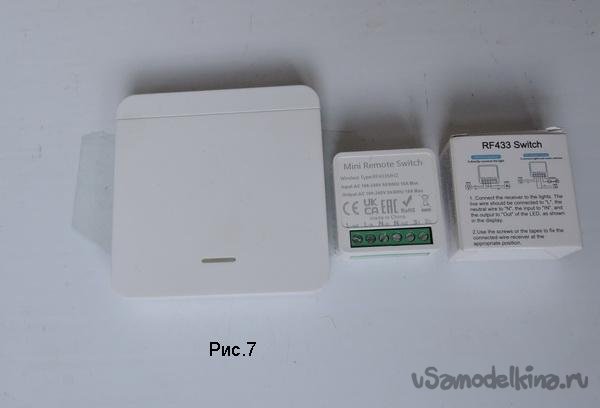

Сам радиовыключатель был куплен на AliExpress через Ozon. И недорого и довольно быстро доставили. И, конкретно, состоит из 2 частей. Клавиши выключателя с кнопкой (mini RF) и блочок mini Remote Switch (Рис.7)

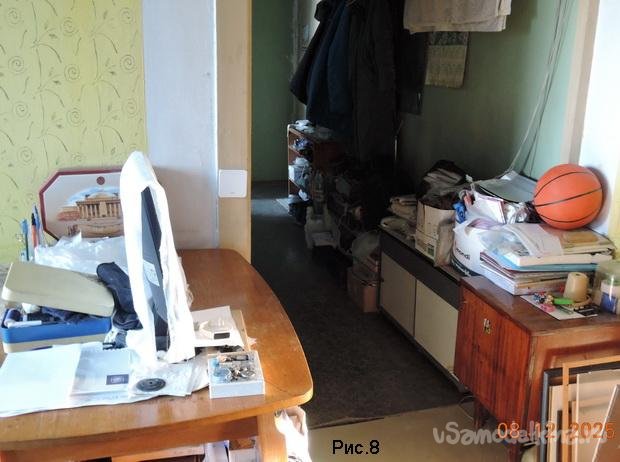

Блочок mini Remote Switch подключается согласно схеме (Рис.6) и располагается в колпаке на потолке. Кнопка с клавишей (передатчика) располагается на входе в комнату на деревянной опанелке двери. На высоте 142см, как возжелала хозяйка комнаты. Прикрепил на двухсторонний скотч, который прилагался к клавише-кнопке. Никогда раньше не лепил такие вещи, Провел пальцем по краю коробочки – ровно… и прижал-прилепил. Отошел от двери, посмотрел – косовато малость (Рис.8). Пришла хозяйка, посмотрела и говорит – криво, выключатель стоит криво. Ну, этто говорю - временно, для проверки, потом прикручу на шурупчики ровно по откосу двери. Так задумано свыше… указываю пальцем вверх.

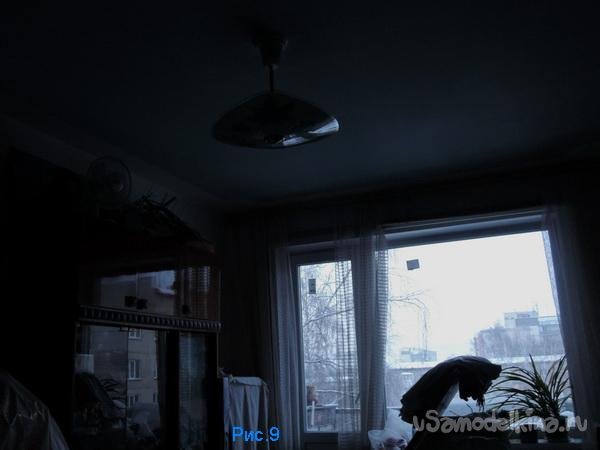

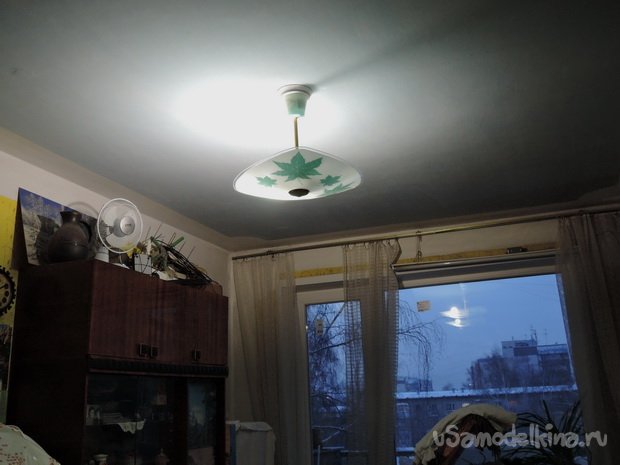

Алгоритм работы выключателя следующий. Выключатель (который на стене) S2 включен, S1 выключен. Свет не горит. При входе в комнату, нажимаем на кнопку-клавишу – загорается мягкий свет лампочки LED2 (Рис.9, Рис.10).

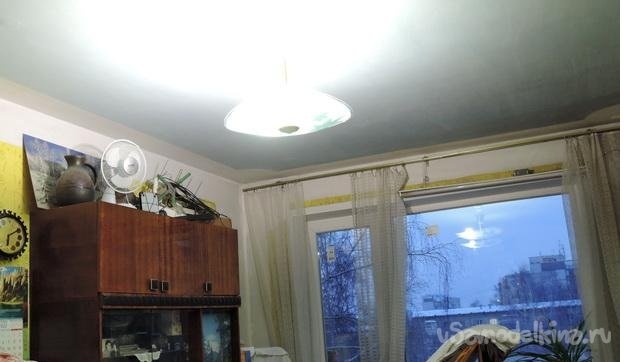

При выходе из комнаты снова нажимаем кнрпку – свет гаснет. Если нужен свет поярче, чтобы зашивать – штопать тряпочки и тому подобное, включаем выключатель S1. Загорается яркая лампочка LED1 и EL (Рис.11). Если будут выключены оба S1 и S2, то mini RF Switch работать не будет.

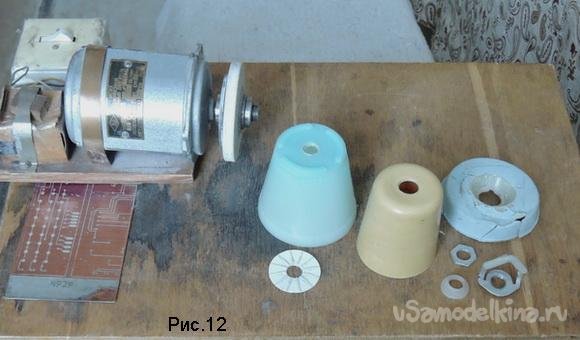

Колпак над люстрой пришлось заменить (переделать), тк в старый колпак блочок mini Remote Switch не влазил . Колпак пластмассовый, так надо (Рис.12). И нижний диск из белого пластика с отверстием. Обтачивалось на наждаке.

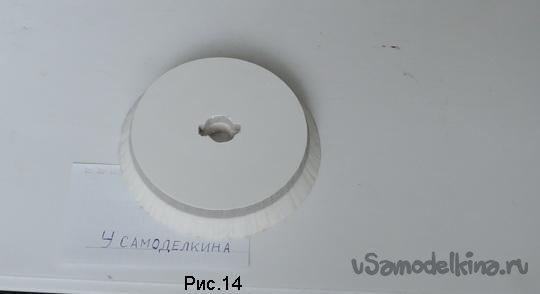

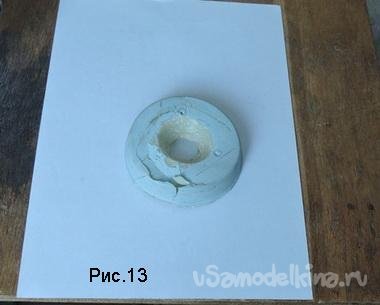

Старая заглушка на потолке вся в трещинах и развалилась (Рис.13). Нужно заглушку пошире (для стыковки с колпаком). Сначала думал сделать лепнину из гипса, как раньше (давно, в прошлом веке) делали. Но, сделал (выточил) диск из пенопласта (Рис.14). Склееного на клей ПВА-М.

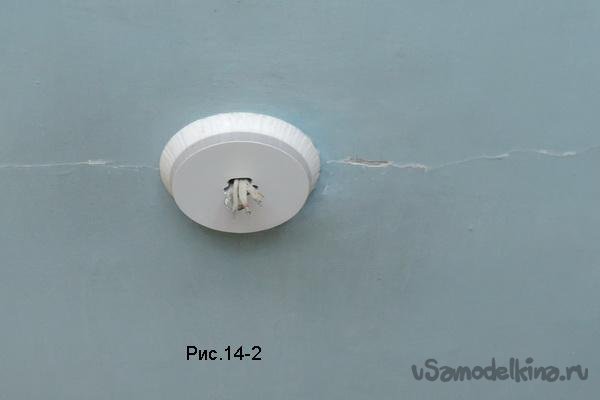

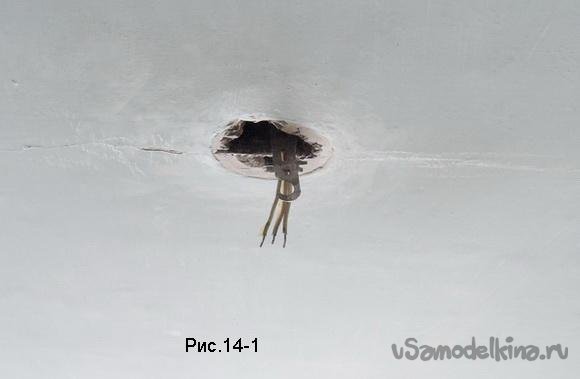

Был выбран жесткий пенопласт (имелся в наличии), он не проминается пальцами. И к потолку (подшлифованному Рис.14-1) диск приклеил на ПВА-М.(Рис.14-2)

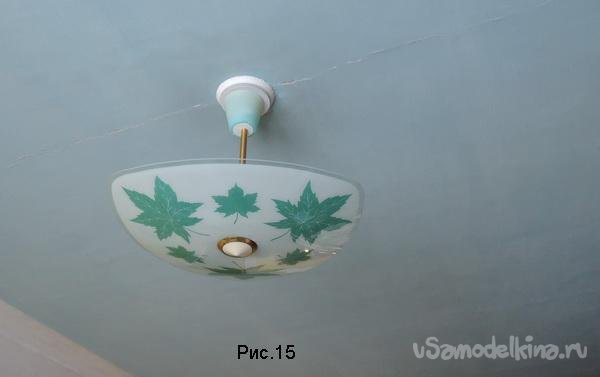

Обновленная (радиофицированная ) люстра показана на Рис.15
Установлены в люстре:
LED1 – LED A60, 15w, E27, 4000K
LED2 – LED 10w, E27, 4100K, 810лм
EL – 95w, E27
Конкретика по радиовыключателю (из Инета):
Название приложения: Беспроводный пульт управления.
Переключатели бывают одно-, двух- и трехкнопочные.
Ток в режиме ожидания: 0,7мкА.
Ток в режиме передачи: 14мА.
Мощность радиопередатчика : 13 dbm.
Дистанция управления:
На открытом пространстве до 100 метров,
В помещении примерно 50 метров, в зависимости от условий.
Формат кодирования совместим с чипами EV 1527 (2262) .
Частота передачи: 433 Мгц.
Временные характеристики:
Широкая импульсная (12Т) – 900 mks
Узкая импульсная (4Т) – 300 mks.
(Не проверено)
В клавише выключателя применена батарейка LR27A алкалиновая (щелочная) на 12в. Показано на разобранной клавише Рис.7а.

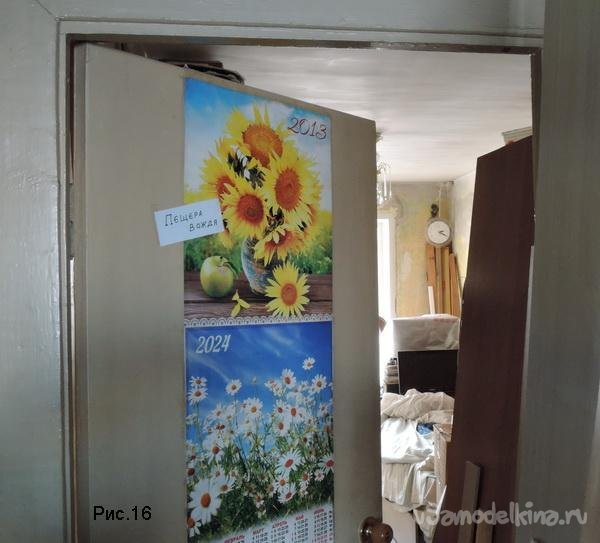

И получается - нужно еще установить выключатель mini RF Switch на входе в соседней комнате (Рис.16).
Так как там надо передвинуть шкаф от двери на лоджию, чтобы не мешал открыванию двери. И тогда он (шкаф) перекрывает выключатель света на стене. И надо установить выключатель на входе. Это по Феншую и просто удобнее.
Как то читал в Инете, как один умелец в аналогичной ситуации, когда шкаф у стены загораживает выключатель света, просто вырезал в задней стенке шкафа дырку под выключатель. Заходишь в помещение, открываешь створку шкафа, просовываешь руку и включаешь или выключаешь свет. Ну, а если шкаф будет забит (то есть заполнен) до отказа старым шматьем (никому уже ненужным), как у некоторых, тогда как нашарить выключатель? Подсказывали – выбросить все наносное в шкафу (ненужное, мешающее жить припеваючи)…

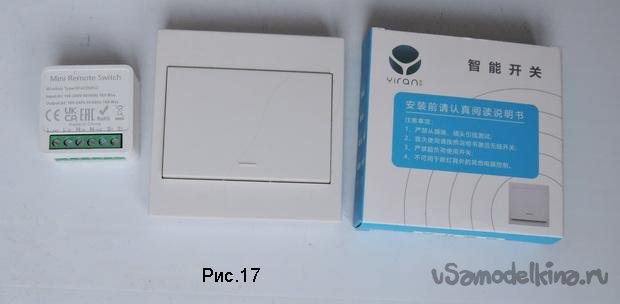

И был заказан и куплен еще один комплект с mini Remote Switch (еще дешевле…). Он оказался немного проще и с другой батарейкой на 3в (CR2032). Фото нового комплекта Рис.17
Возник вопрос – какой комплект экономичнее (дольше проработает) и какова реальная дальность срабатывания в панельной постройке (железобетон)?

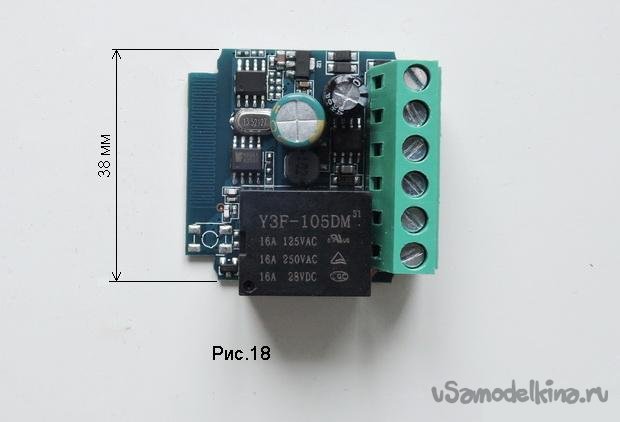

Клавишу с батарейкой 12в отнес на кухню – люстра срабатывает от выключателя, отнес на лестничную площадку – срабатывает, на этаж выше – срабатывает. А как новый комплект от 3в ? Был пересобран макет на времянке для проверки дальности. На нем не было выключателя сети. Проводки питанмя (230в) подключались под винт (при включеной вилки в розетку сети). Небольшой сноп искр…, это от подключения прикрученного блочка Remote Switch. Ну какой там фильтр по питанию?! Там вся платка то (с Реле) - 38х38 мм. (фото на Рис.18). И блочок ушел в отказ…То есть не работает, обнуление не срабатывает и светик на блочке не загорается
Вот есть фильтр по питанию посерьезнее на Рис.19.
Заказал еще один комплект радиовыключателя на 3в…
И кстати, есть выключатели (на 220в) с эдаким «мягким» включением. Одним пальчиком. И зачастую у них дребезг контактов присутствует.Ну, для лампочки накаливания, которые раньше стояли для освещения бытовых помещений, это никак не сказывается.
Сравнение, анализ, установка в следующей комнате выключателя с радиоуправлением - это, наверно, в следующей статье.
