Регулятор оборотов мотора (12v)


сегодня вы узнаете как сделать регулятор оборотов мотора (12v)
нам понадобится
-макетная плата
-резистор 1кОм
-переменный резистор 10кОм
-транзистор кт815 и радиатор к нему




Сборка

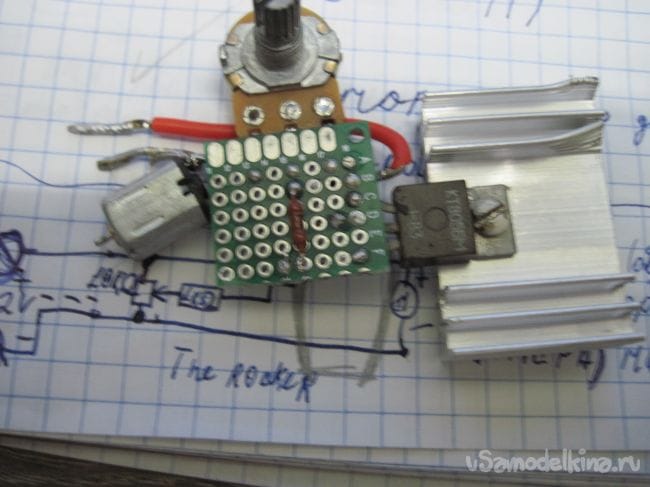

вот схема

1 шаг

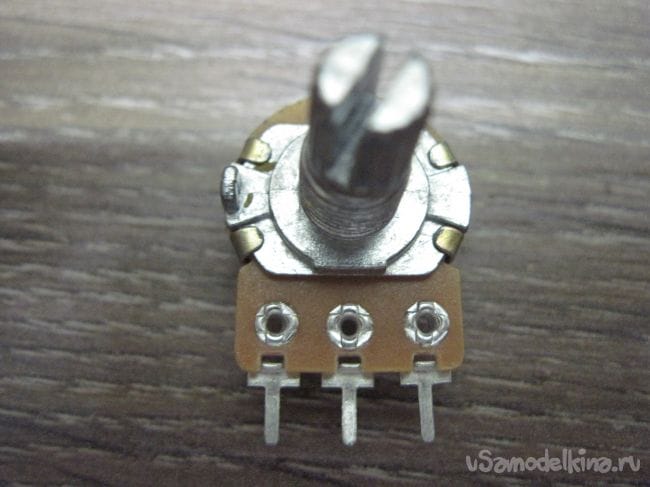

к крайним ногам переменного резистора подключаем плюс и минус
2 шаг
к средней ноге припаеваем резистор на 1кОм
3 шаг

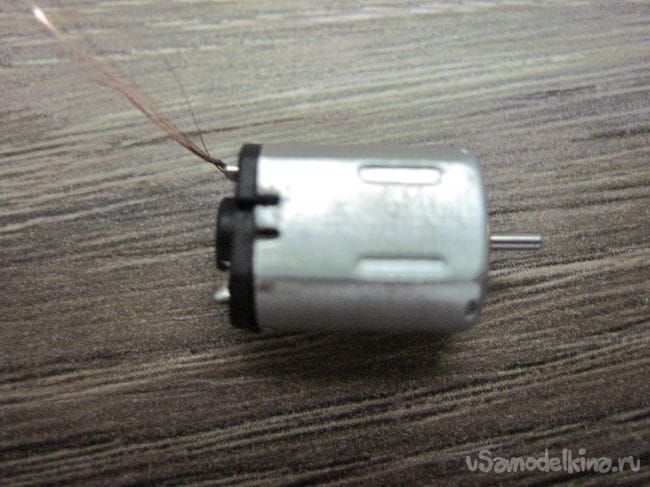

к минусу мотора подключаем минус от крайней ноги переменного резистора
4 шаг
к базе транзистора припаеваем резистор на 1кОм
5 шаг
к колектору подключаем плюс от крайней ноги переменного резистора
6 шаг
к эмитеру подключаем плюс от мотора

P.S регулятор можно соединить с схемой от этой самоделки, но надо убрать редуктор
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
Чтобы написать ответ необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
7 комментариев
  1. Иван_Похмельев

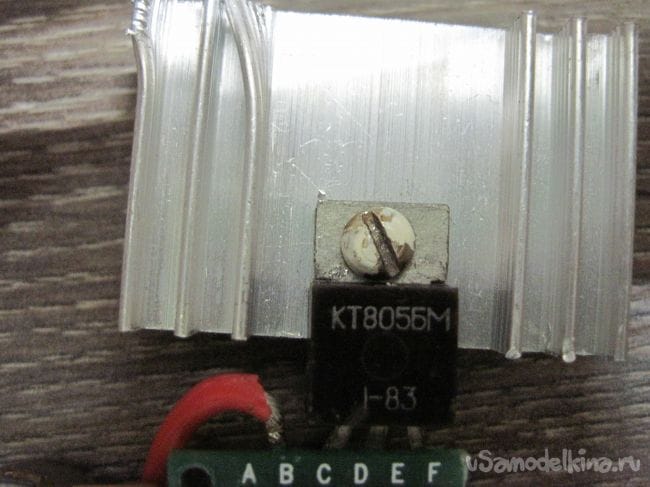

    В тексте КТ815, на схеме - КТ803, на фото - КТ805. ))
    Но это не принципиально в данном случае. Гораздо хуже, что как пример для подражания на фото показан втройне неправильно установленный транзистор.
    1. rocker Автор
      на макетной плате снизу было перепаено монтажными проводами на схеме указан кт805
  2. rocker Автор
    на схеме кт805
    1. Иван_Похмельев
      Если это
      пятёрка, то я - папа римский. Верхняя чёрточка у цифры идёт влево, пусть маленькая, но - влево!
  3. rocker Автор
    на макетной плате снизу было перепаено монтажными проводами
    1. Иван_Похмельев
      При чём здесь это? У Вас три ошибки в установке транзистора!
  4. Иван_Похмельев
    Г-н rocker, Вы с Украины?
