Шабер из рулевой тяги своими руками


Привет всем любителям самоделок. В данной статье я расскажу, как сделать шабер из рулевой тяги своими руками. При помощи данного приспособления можно очистить металлические поверхности от старой краски и ржавчины. Также шабером можно совершать подгонку двух сопрягающихся поверхностей, например, на токарном станке обычно производят шабрение направляющих. Все детали, используемые в самоделке сделаны из старых автомобильных запчастей.

Перед тем, как прочитать данную статью, предлагаю посмотреть видеоролик, в котором подробно показан весь процесс сборки шабера, а также его тестирование в реальных условиях.



Для того, чтобы сделать шабер из рулевой тяги своими руками, понадобится:
* Старая рулевая тяга от авто
* Углошлифовальная машинка, отрезной диск
* Средства индивидуальной защиты, перчатки, наушники, защитные очки
* Электродрель, сверло по металлу диаметром 5 мм
* Метчик М6
* Болт с резьбой М6
* Слесарные тиски
* Напильник
* Рулевой наконечник
* Баллончик молотковой краски
* Регулировочная шайба зазора клапанов

Шаг первый.

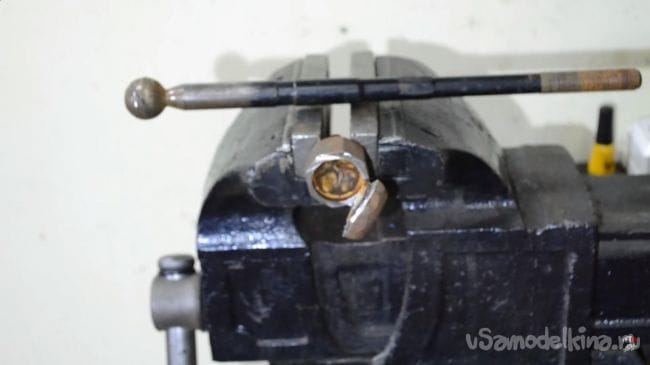

Для начала нужно освободить рулевую тягу от шарнира. Устанавливаем ее в слесарные тиски и при помощи углошлифовальной машинки с установленным отрезным кругом отпиливаем шарнир, стараясь не повредить шар на тяге. При работе с углошлифовальной машинкой будьте осторожны, а также одевайте защитные очки, наушники и перчатки.

Шаг второй.
Для фиксирования шаберной пластины, которую также нужно будет сделать, необходимо отрезать лишнюю часть от рулевого наконечника при помощи УШМ.

Далее отмечаем линию посередине на торце отпиленной заготовки.

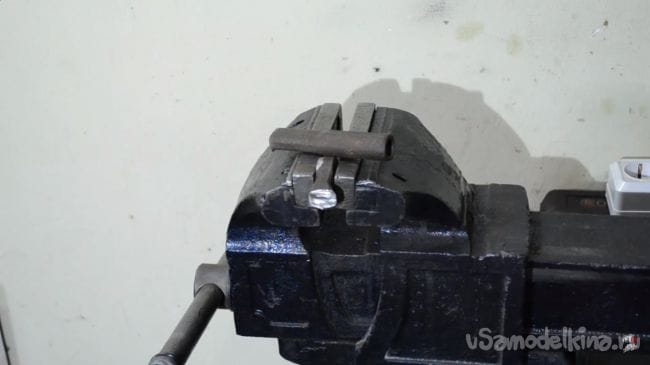

Затем зажимаем ее в тисках и начинаем делать пропил толщиной 4 мм, что равно толщине шайбы, для этого устанавливаем в углошлифовальную машинку три отрезных диска.

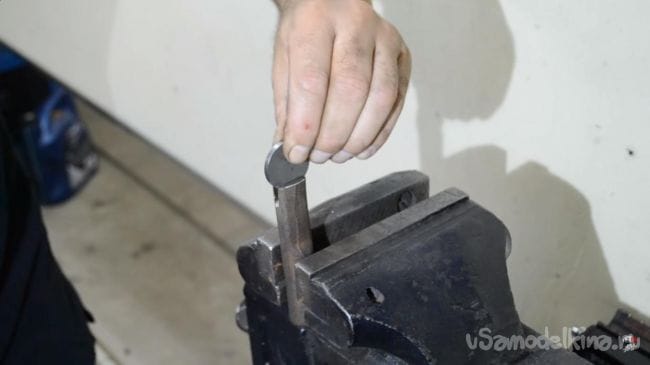

После того, как пропил готов, примеряем шайбу, она должна плотно устанавливаться в него.

При необходимости подравниваем паз при помощи напильника.

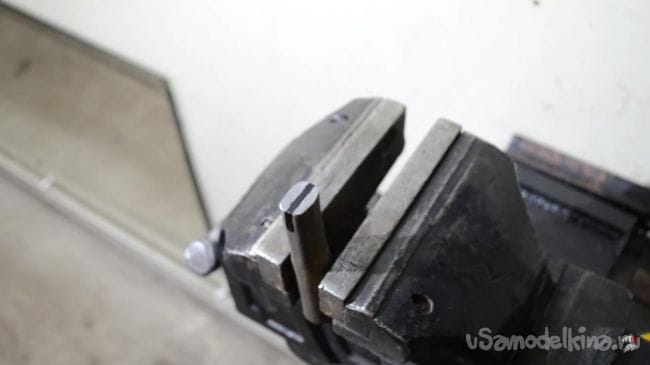

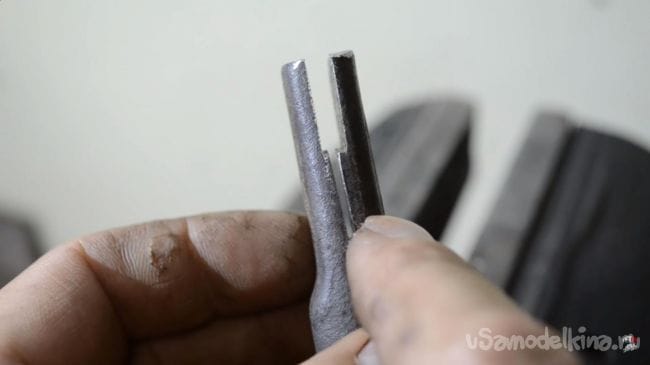

Для того, чтобы можно было зажать шайбу в детали, пропиливаем еще один паз, но поглубже. В итоге должно выглядеть так.

Шаг третий.

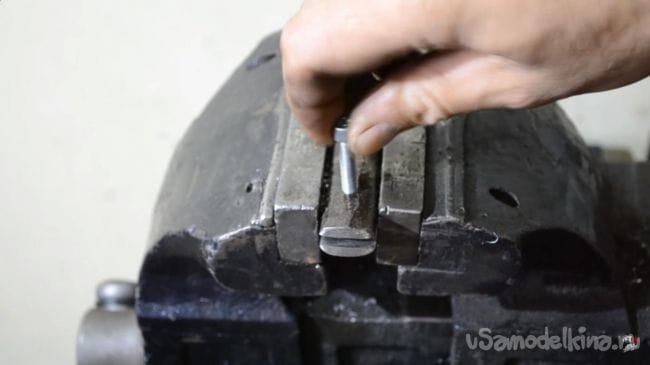

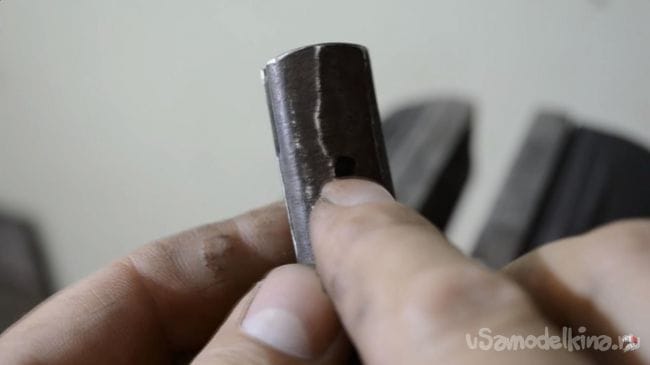

Делаем метку для сверления отверстия в заготовке.

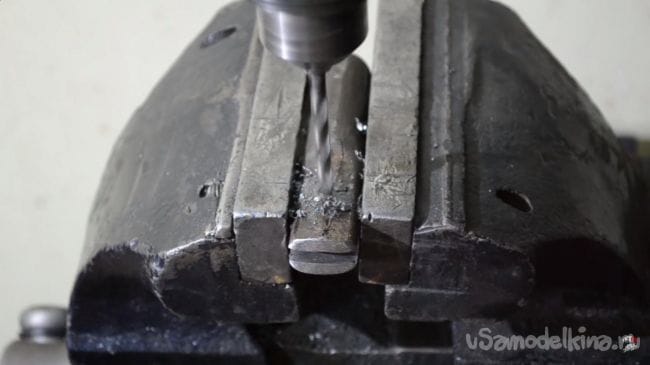

Затем фиксируем заготовку в тисках. Сверлим сквозное отверстие при помощи электродрели с установленным в ее патрон сверлом по металлу на 5 мм.

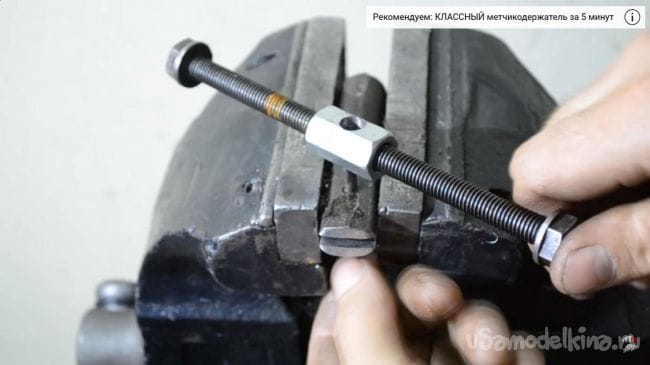

После этого нарезаем резьбу, воспользовавшись метчиком М6. В процессе нарезания резьбы смазываем режущую кромку инструмента техническим маслом, так он прослужит дольше.

Проверяем как вкручивается болт от руки.

Шаг четвертый.

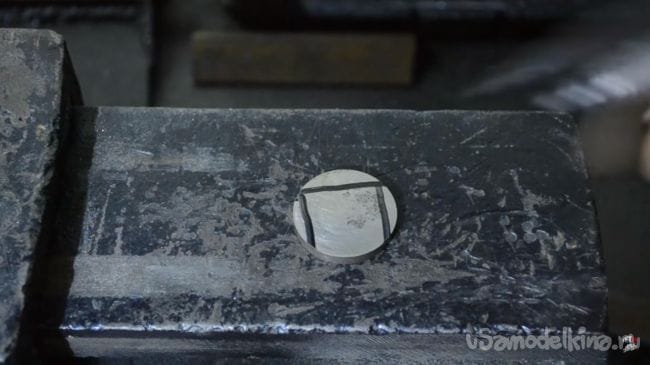

Теперь для шабера нужно сделать шаберную пластину. Ее делаем из шайбы регулировки зазора клапанов, сначала наносим разметку маркером, а затем при помощи углошлифовальной машинки отпиливаем лишние части.

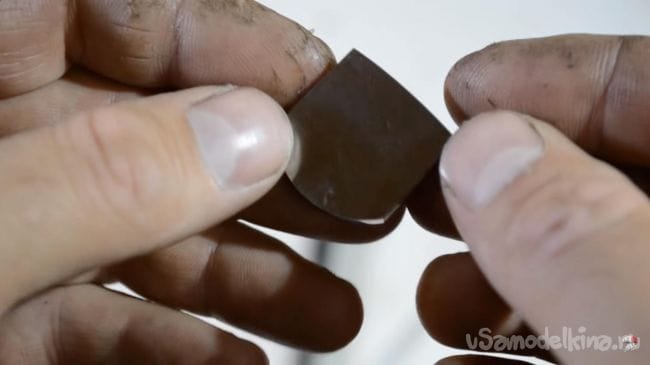

После манипуляций с УШМ получилась такая пластина.

Рабочая кромка была немного закруглена. В завершении красим ручку из рулевой тяги баллончиком с молотковой краской.

Шаг пятый.

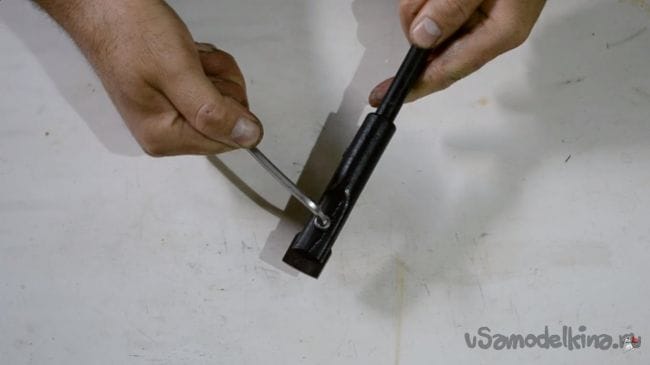

Устанавливаем пластину на свое место, затем фиксируем ее болтом при помощи шестигранника.

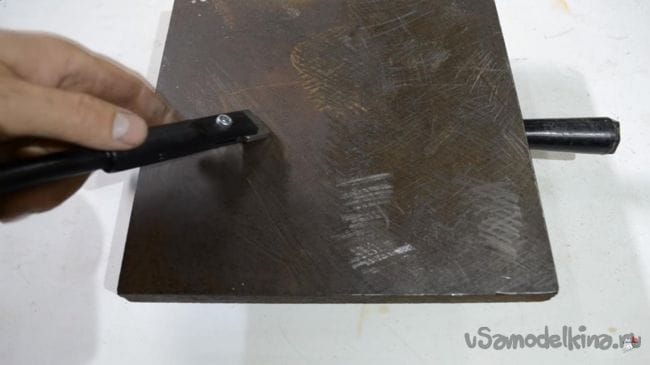

Пришло время испытать инструмент в работе. Для этого берем шабер и начинаем шабрить поверхность металлической плиты, немного надавливая на него.

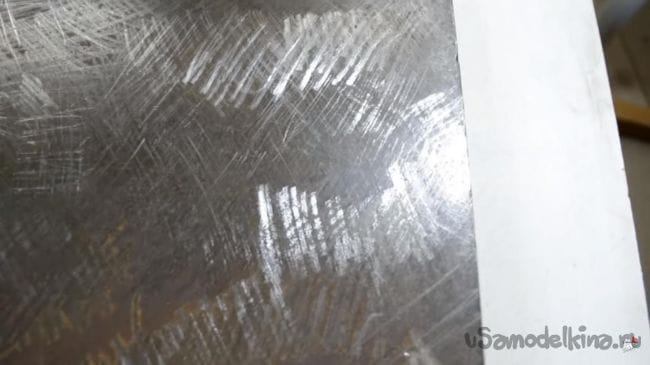

В итоге получается такая гладкая и ровная плита без какой-либо ржавчины.

На этом у меня все, всем спасибо за внимание и удачи в новых самоделках.
