Полуавтоматический кернер своими руками


Привет всем любителям самоделок. В данное статье я расскажу, как своими руками сделать полуавтоматический кернер. Необходим он в тех случаях, когда стоит цель разметки лунок для начальной установки сверла или же другой разметки.При помощи него таких ситуации, когда сверло проскальзывает по металлу, больше не будет. Также этот инструмент помогает достичь большей точности в расположении отверстий. Сделав данный кернер вы сэкономите свои средства, а сам инструмент ничем не будет уступать заводскому варианту.

Перед тем, как читать статью, предлагаю посмотреть видеоролик с подробным процессом сборки и небольшого теста самодельного полуавтоматического кернера.



Для того, чтобы сделать полуавтоматический кернер своими руками, понадобится:

* Углошлифовальная машинка, отрезной диск
* Токарный станок по металлу, отрезной и проходной резец

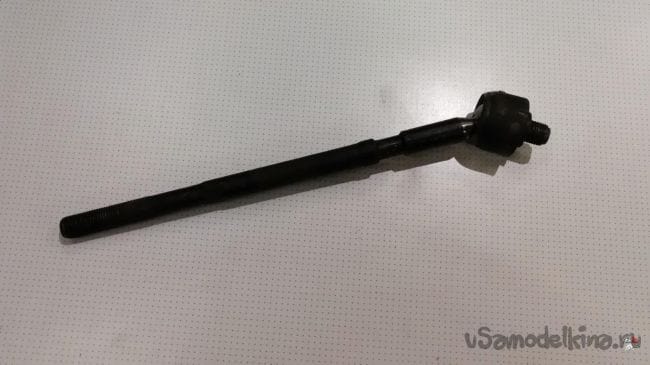

* Старая рулевая тяга от автомобиля
* Металлический прут диаметром 25 мм
* Пружина

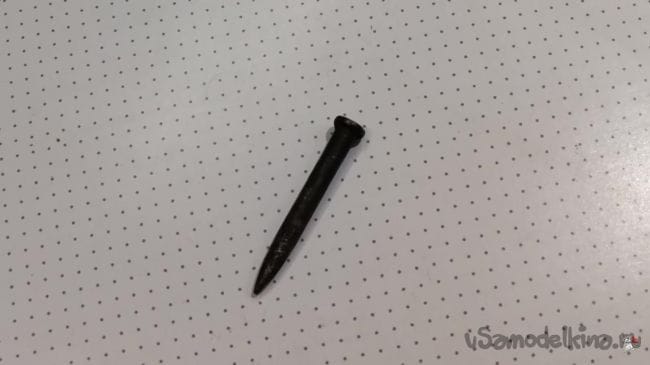

* Дюбель-гвоздь
* Метчик М12
* Плашка М12
* Средства индивидуальной защиты, перчатки, наушники и защитные очки

Шаг первый.
Первым делом нужно отпилить шарнир от рулевой тяги.

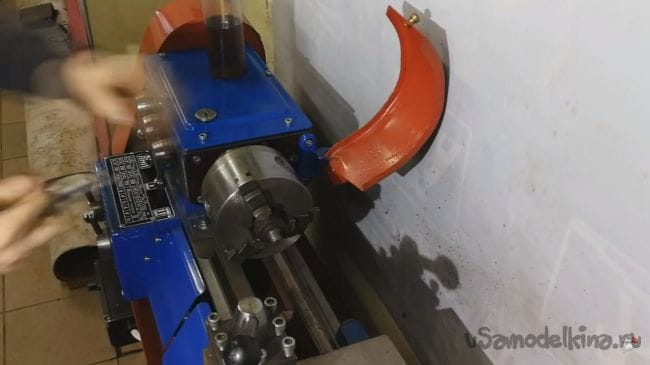

Сделать это можно при помощи углошлифовальной машинки или токарного станка. В данном случае отпилить шарнир лучше на токарном станке, чтобы не повредить шар , так как он будет служить ручкой и в какой-то степени декоративной составляющей. Зажимаем рулевую тягу в трехкулачковый патрон токарного станка по металлу и при помощи отрезного резца освобождаем тягу от шарнира.

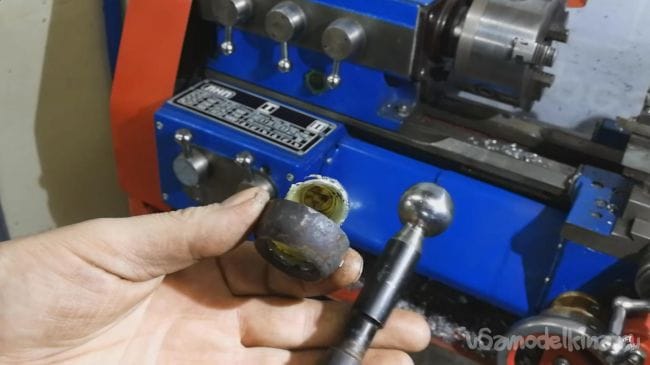

В итоге получаем такую заготовку, которая будет ручкой нашего инструмента.

Шаг второй.

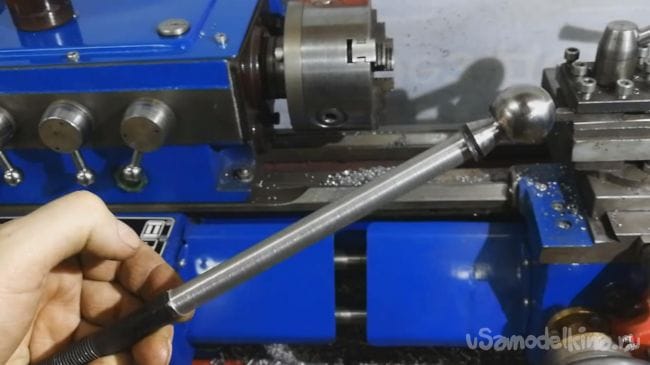

Далее нужно проточить рулевую тягу до диаметра 12 мм. Для этого устанавливаем ее в патрон токарного станка и протачиваем всю длину, не трогая шар проходным резцом. Получилась такая заготовка с нужным диаметром штока.

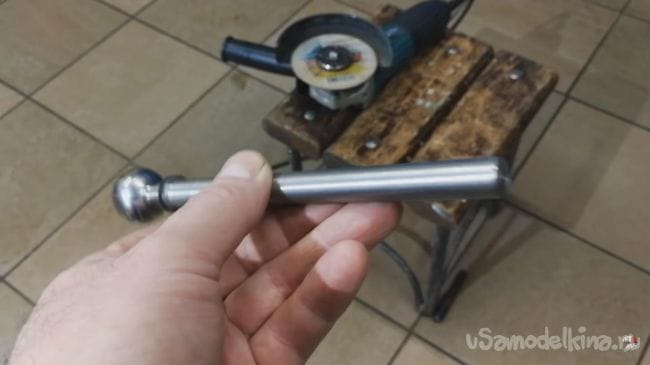

Лишнюю часть отрезаем при помощи углошлифовальной машинки и отрезного круга, затем зашлифовываем острые края.
При работе с углошлифовальной машинкой будьте осторожны, электроинструмент в процессе резания нужно держать крепко, а также использовать средства индивидуальной защиты, перчатки, наушники и защитные очки.

Шаг третий.

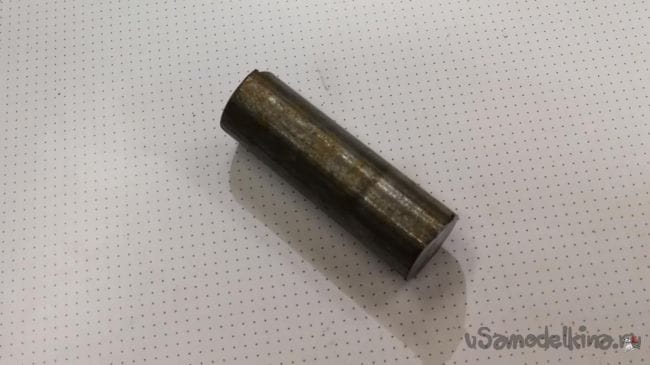

Теперь делаем гайку из металлического прутка, который нужно укоротить до длины около 10 см при помощи углошлифовальной машинки с отрезным кругом.

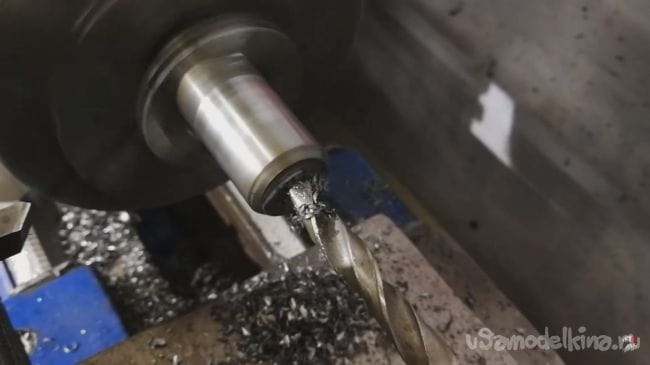

Зажимаем металлический прут диаметром 25 мм в патрон токарного станка, немного протачиваем и делаем фаску, затем при помощи сверла по металлу на 12 мм изготавливаем отверстие.

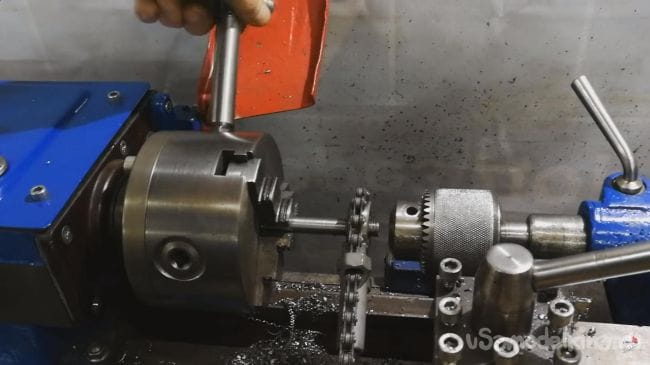

В данном отверстии нужно нарезать резьбу, для этого берем метчик М12 и проворачиваем патрон станка вручную. В процессе нарезания резьбы используем техническое масло, так метчик прослужит дольше, из-за того, что нагрузки на режущую кромку уменьшатся.

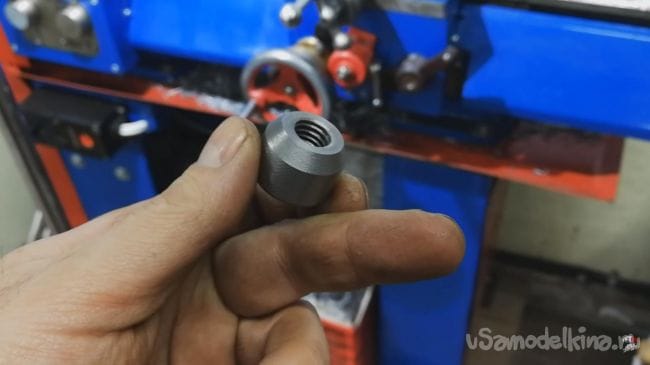

После нарезания резьбы в гайке отрезаем лишнюю часть прутка, установив в резцедержку отрезной резец. В итоге получается такая деталь, при необходимости ее можно заменить обычной гайкой на 12мм.

Шаг четвертый.

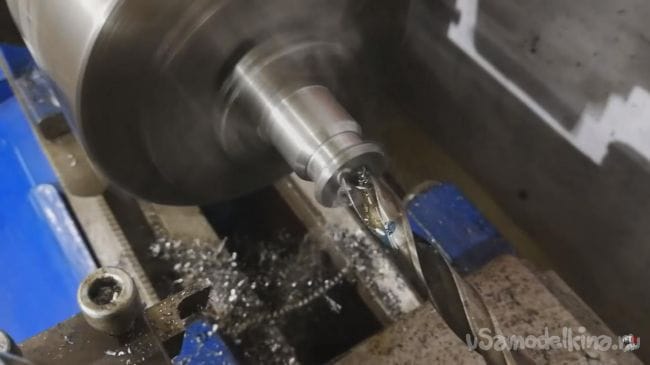

Далее из металлического прута делаем подвижную часть кернера. На токарном станке протачиваем углубление в металлической заготовке под пальцы и снимаем фаску. Затем просверливаем в ней отверстие диаметром чуть больше прутка, чтобы данная деталь свободно перемещалась.

После того, как отверстие в подвижной части готово, отрезаем ее от прутка.

Шаг пятый.

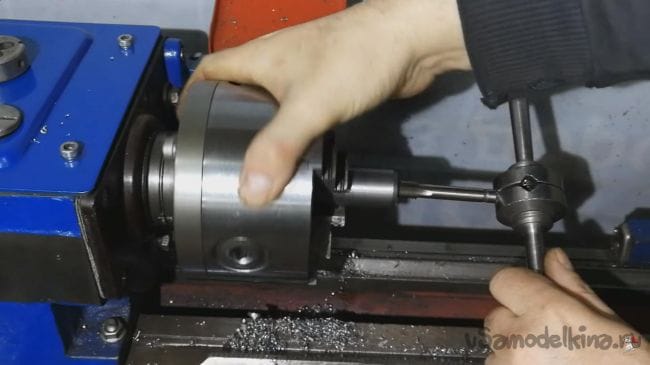

Фиксируем ручку в патроне токарного станка по металлу и нарезаем резьбу вручную при помощи плашки М12.

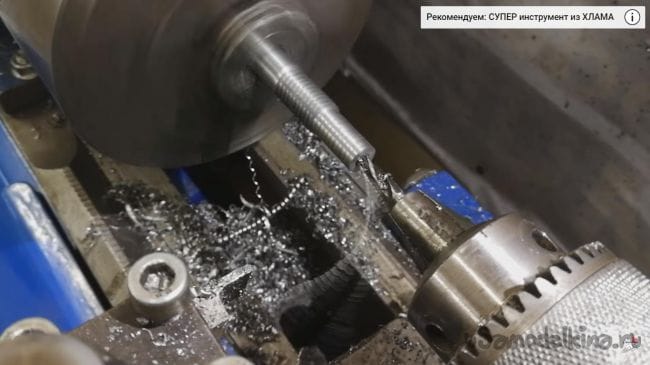

Для установки бойка просверливаем отверстие в ручке при помощи сверла диаметр которого должен быть чуть меньше дюбель-гвоздя, так как он будет посажен с натягом.

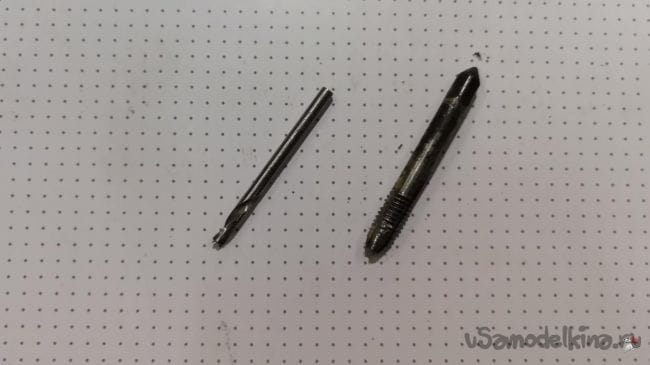

В роли бойка также можно использовать сломанное сверло или изношенный метчик.


Плотно сажаем дюбель-гвоздь в ранее сделанное отверстие и на этом все детали инструмента готовы.

Шаг шестой.

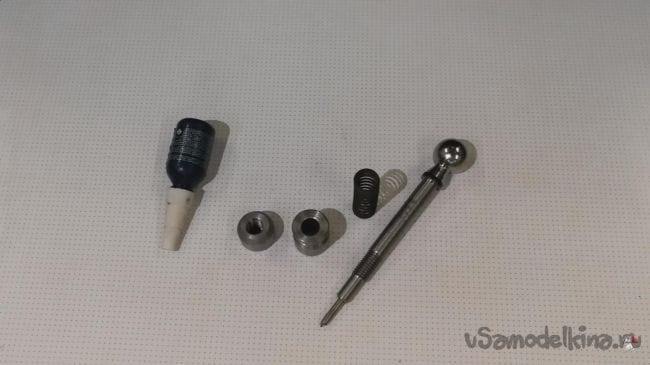

Собираем все детали в одно целое. Для того, чтобы при работе с инструментом гайка не откручивалась, используем синий резьбовой фиксатор, который необходимо нанести в небольшом количестве на резьбу.

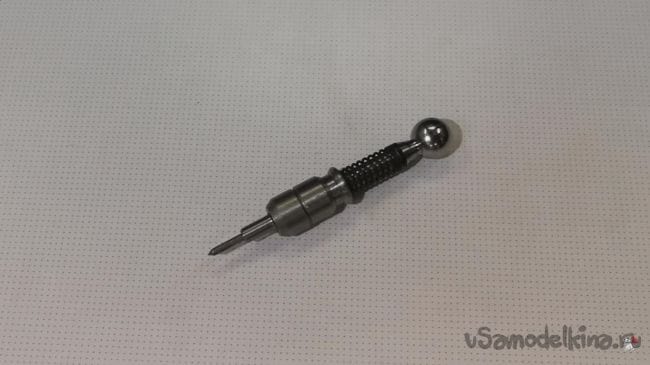

Так выглядит инструмент в полностью собранном состоянии.

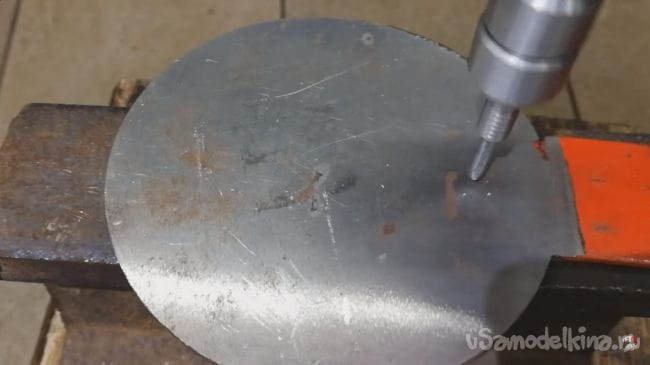

Теперь можно проверить его в реальных условиях. Устанавливаем кернер на металлический лист, взводим пружину при помощи пальцев и отпускаем подвижную часть, в итоге она ударяет по гайке, в процессе чего получается небольшая канавка.

На этом у меня все, всем спасибо за внимание и творческих успехов.
