Переделка шуруповерта на Li-ion для дома



Сейчас все больше устройств используют в питании литиевые аккумуляторы. Даже дешевые радиоприемники использую литий-ионные аккумуляторы.

Решил я для себя переделать шуруповерты на литий-ионные аккумуляторы. Переделывать буду простейшим способом, без плат защиты. Нет у меня такого приоритета. Делаю для дома и контролировать разряд можно по потери мощности. Можно и перепаковать(благо занимаюсь данными вещами), но данная переделка меня устраивает.

Под переделку у меня пойдет шуруповерт на 14.4 В. Так как в большинстве применяется один и тот же моторчик с широким диапазоном напряжения питания. Данный шуруповерт буду переделывать под три аккумулятора формата 18650.

Инструменты и материалы:
- шуруповерт;
- аккумуляторы 18650;
- провода;
- разъем на 4 контакта(гнезда);
- разъем на 4 контакта (штыри);
- разъем от флоппи дисковода;
- инструменты.

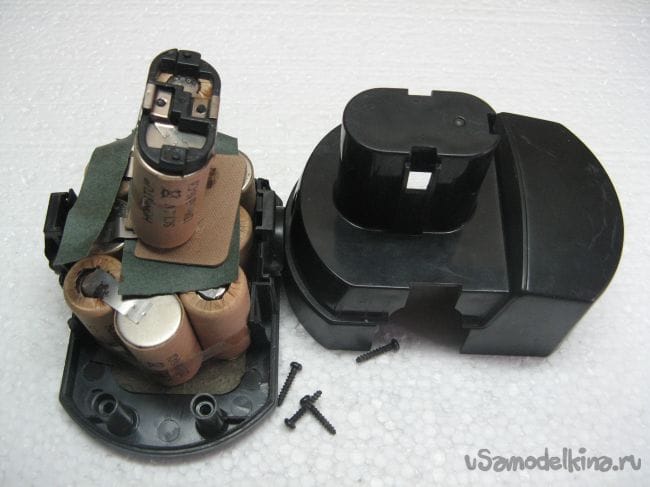

Первым этапом разбираем батарею от шуруповерта. В нет у меня 12 элементов формата SC. Оставляем только пару элементов с контактной группой, они нам пригодятся. Остальные элементы сдаем на утилизацию, бережем природу.

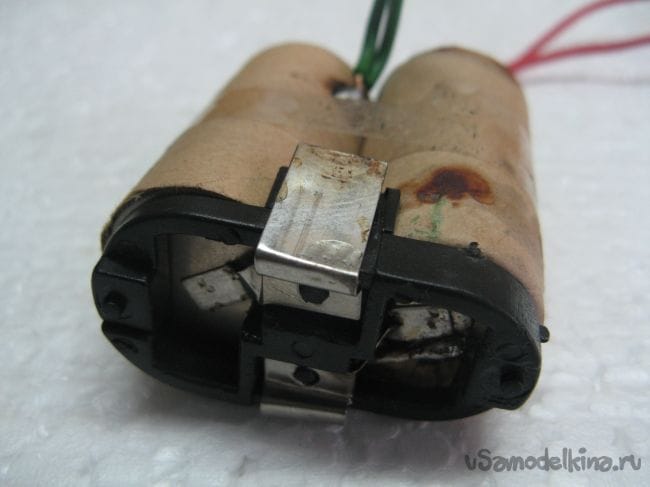

Два элемента головы выполняют роль держателя контактной группы. Подпаиваем толстые провода. Полярность указана на пластике крышки аккумулятора. У меня толстого провода не было, я пустил тонкие в параллель. Красный соответственно плюс, припаян к плюсу старого элемента. Минус, зеленый и припаян к корпусу, так как корпус является минусом.

Первоначально провода хотел припаять к пластинке контактов, но они никак не хотели лудиться, припаял как есть.



В переделке буду использовать высоко-токовые бу элементы Sony. Так как элементы бу, то и термоусадка у них была повреждена, переодел термоусадкой от элементов Sanyo.

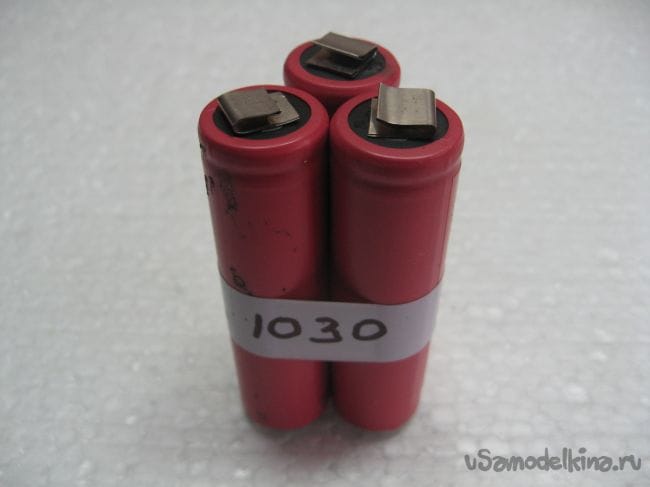

Подобрал по остаточной емкости элементы, максимально близкие друг к другу. Емкость составила чуть больше 1Ач.

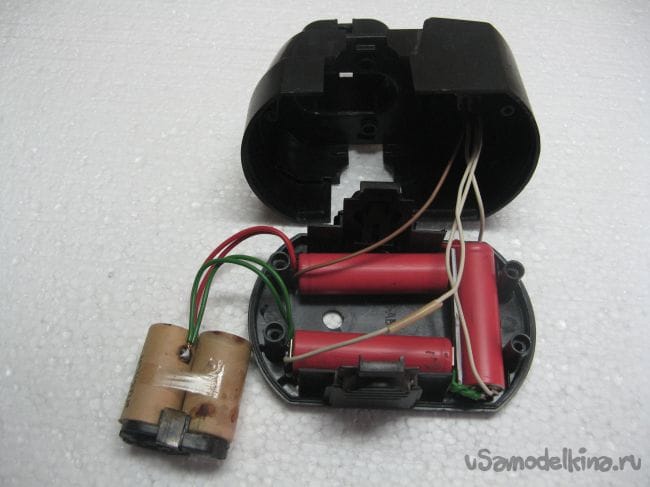

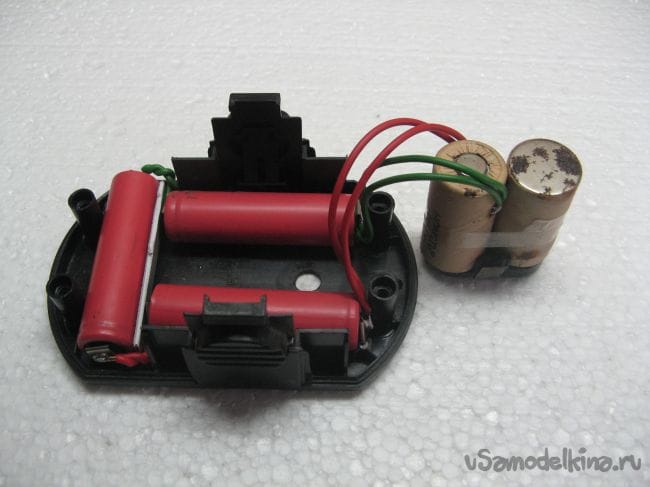

Припаиваем провода к элементам, тоже проводами потолще, у меня в два провода. Соединяем последовательно. Припаиваем провода к элементам с контактной группой.

Тестируем в разобранном виде. Контролируем на нагрев, нагрев при закручивании шурупов не наблюдается. Я выбрал данную доработку как более доступную. Для домашнего использования, отлично подходит. Первый доработанный аккумулятор показал себя положительно, закручено не одну сотню саморезов (на фото оранжевый).

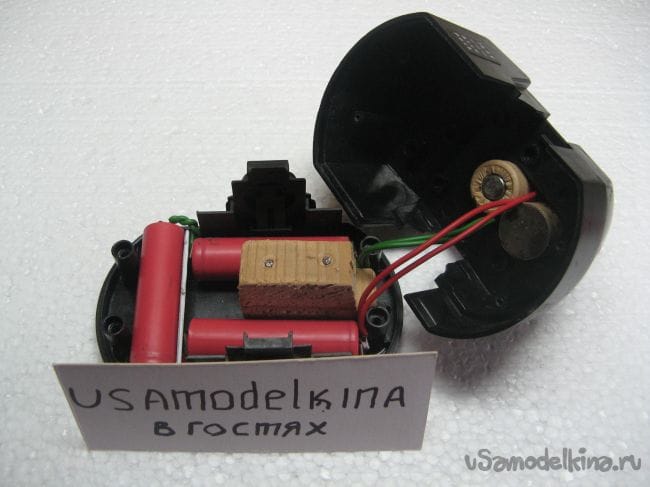

Для поддержки аккумуляторов с контактной группой, сделал подставку. Подставка выполнена из деревянного бруска, сбитого между собой гвоздиками.



Переходим к установке балансировочного разъема.

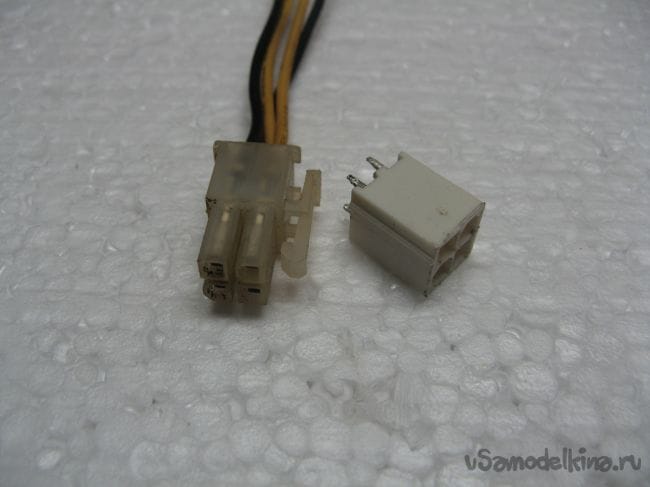

Разъем был выпаян со старой платы материнки. Применить можно любой разъем. Максимальный ток проходящий через него, в районе одного ампера. Ответный разъем, применил от блока питания компьютера.

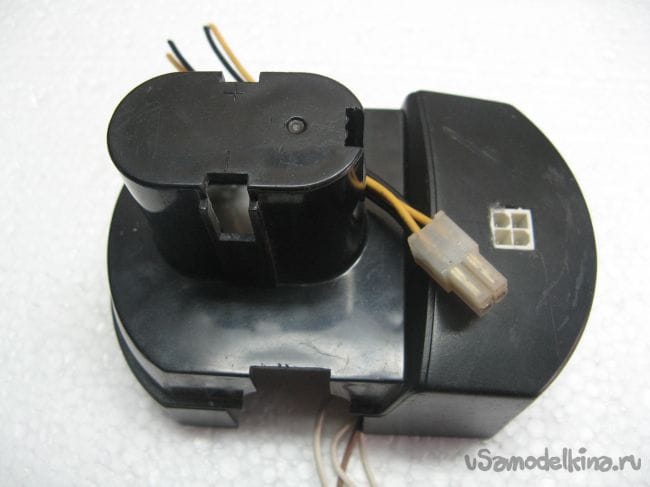

Разъем с материнки нужно установить на корпусе аккумулятора, но предварительно распаять. Вырезается окно под разъем острым ножом. Плюс аккумуляторной сборки припаиваем на первый контакт разъема. Плюс второго элемента на второй контакт. Третий на плюс третьего. Четвертый провод на минус сборки. После распайки проводов, разъем заливаем эпоксидным клеем. Перед сборкой советую зарисовать на листочек, что и куда припаяно. У меня все в голове.



Когда клей застынет, аккумулятор собираем и откладываем в сторону.

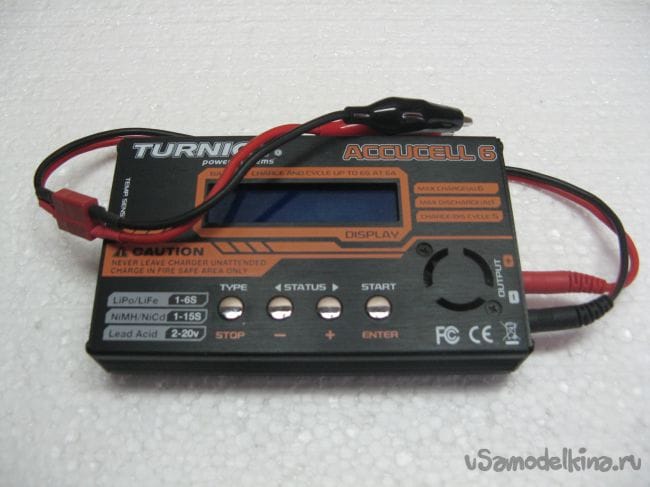

Заряжать буду умным зарядным устройством, но у меня нет провода для балансировочной зарядки. Нужно его изготовить.



Для подключения балансировочного провода к зарядному устройству нужен ответный разъем. У меня его не было, но не беда. Его роль будет выполнять разъем от компьютерного блока питания, тот которым питался флоппи дисковод. Отрезаем его с проводами.

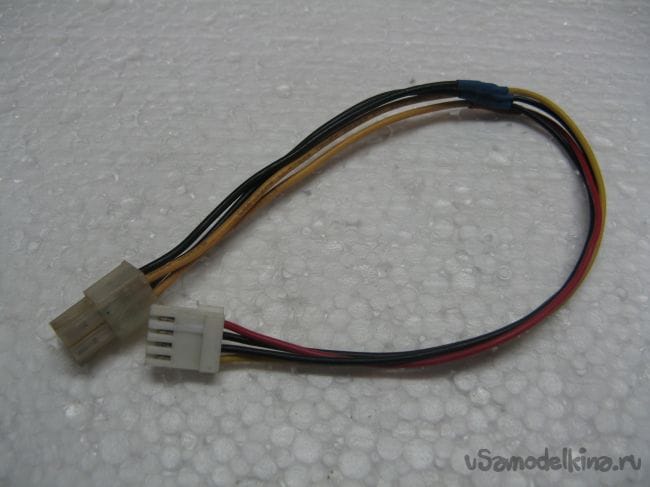

Распаивается он просто. Провод плюса аккумулятора(смотрим в листочек с распайкой проводов аккумулятора), припаиваем к красному проводу. Плюс второго элемента к черному и так далее. Места стыковки проводов изолируем термоусадочной трубкой. Все направляющие и ключи срезаем острым ножом, иначе он не состыкуется с балансировочным разъемом зарядного устройства.

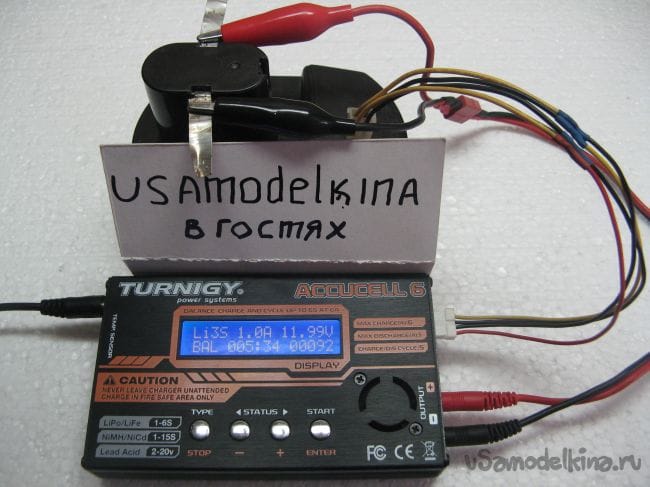

Подключаем аккумулятор к зарядному устройству через балансировочный разъем, не забываем о силовых проводах. Выставляем зарядку трех элементов(3S) и ждем заряда батареи. Пользуемся.

Вывод.

Можно ли делать подобную доработку для дома?
Для себя решил что стоит, хотя мог бы и перепаковать на кадмий. Так как я покупал шуруповерты бу, то и родных зарядных от них не было. Затраты переделки минимальны. При условии что есть зарядное устройство, но если в наличии не один десяток, даже сотня литиевых аккумуляторов, то данное зарядное необходимо.

Еще раз повторюсь, что первый доработанный аккумулятор для дома, себя зарекомендовал отлично.
Скоро планирую сделать простое зарядное устройство, для балансировочной зарядки аккумуляторов, переделанных по данной технологии.



На видео отображена более подробная работа:
