Лазерная арфа своими руками


Привет всем любителям самоделок. В данной статье я расскажу, как сделать лазерную арфу своими руками, в сборке которой поможет кит-набор, заказать его можно будет по ссылке в конце статьи. Данный кит-набор будет полезен, как начинающим, так и тем, кто давно занимается радиоэлектроникой, также такой радиоконструктор будет интересен детям для развлечения.

Перед тем, как перейти к прочтению статьи, предлагаю посмотреть видеоролик с подробной сборкой данного кит-набора, а также его тестирования в реальных условиях.



Для того, чтобы сделать лазерную арфу своими руками, понадобится:
* Паяльник, флюс, припой
* Приспособление для пайки "третья рука"
* Бокорезы
* Блок питания с USB выходом
* Мультиметр

Шаг первый.

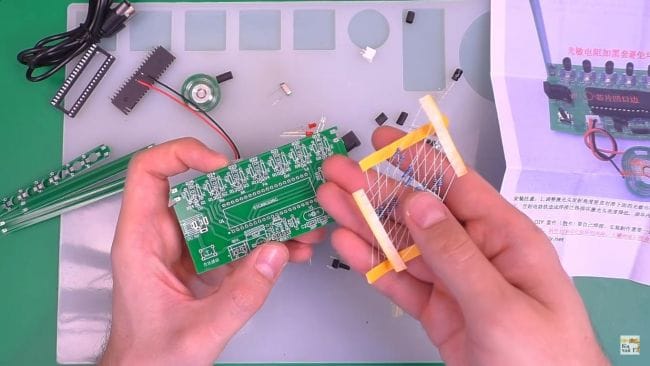

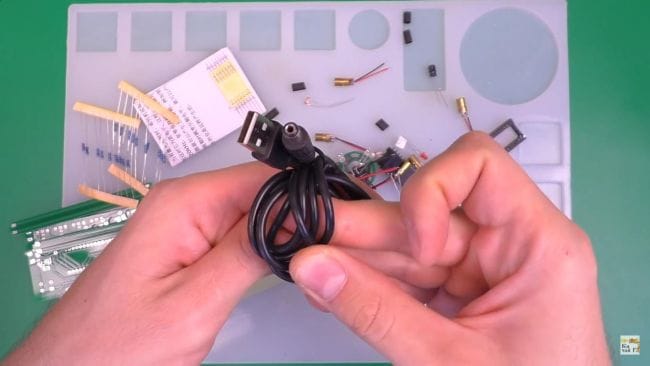

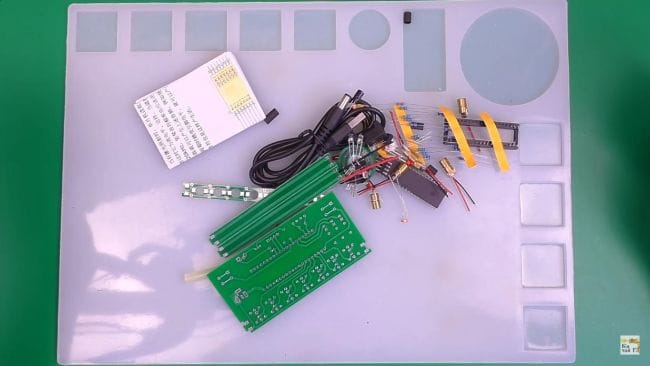

Для начала рассмотрим комплект кит-набора. Здесь имеется достаточно много компонентов, например, светодиоды, резисторы, транзисторы, провод подключения питания и другие.

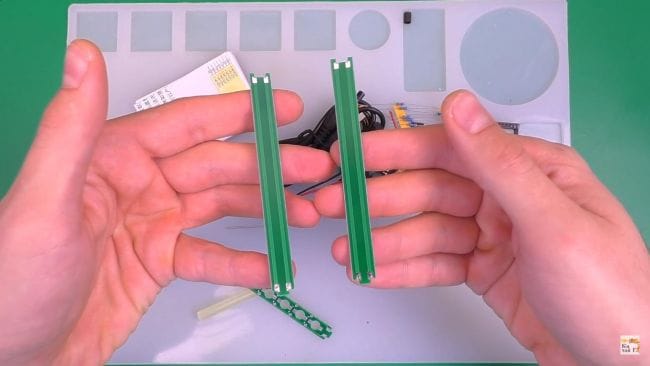

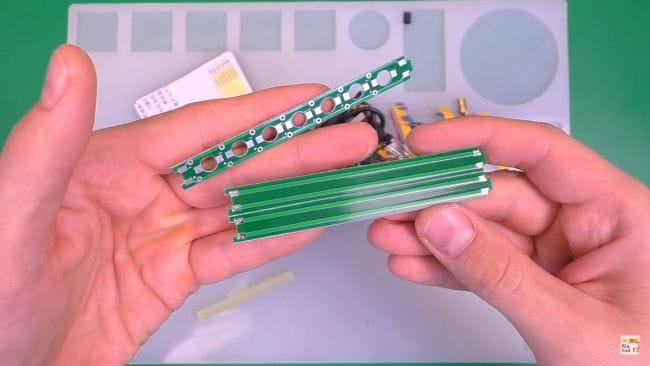

Принцип работы арфы основан на прерывании луча лазера, тем самым включая определенную ноту, для их установки предназначены три платы, две из которых нужно разломать по метке пополам.

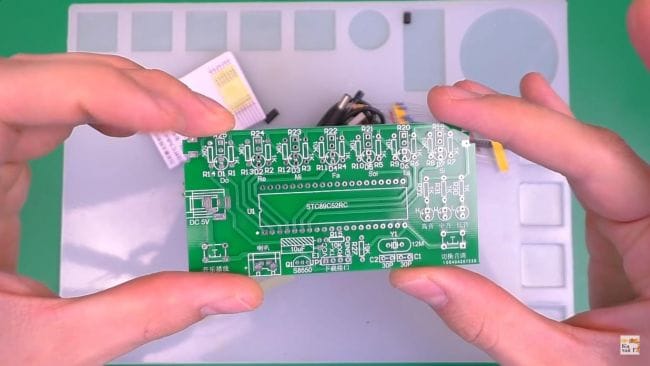

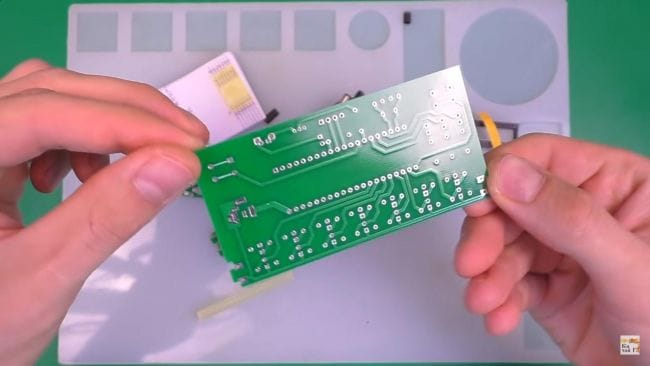

Также имеется двухсторонняя печатная плата с металлизированными отверстиями и указанными на ней маркировками, качество изготовления хорошее.

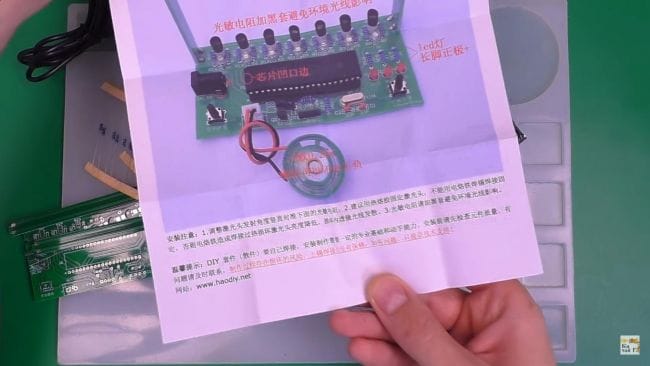

Для удобства сборки в комплекте присутствует инструкция, где изображена схема и картинка готового кит-набора.

Шаг второй.
Сборку начинаем традиционно с установки резисторов на плату.

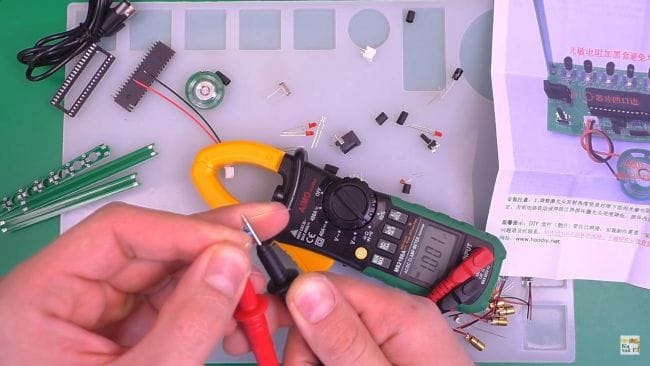

Перед установкой резисторов нужно узнать их номинальное сопротивление, сделать это можно при помощи мультиметра, справочной таблице и цветовой маркировке, а также онлайн-калькулятора.

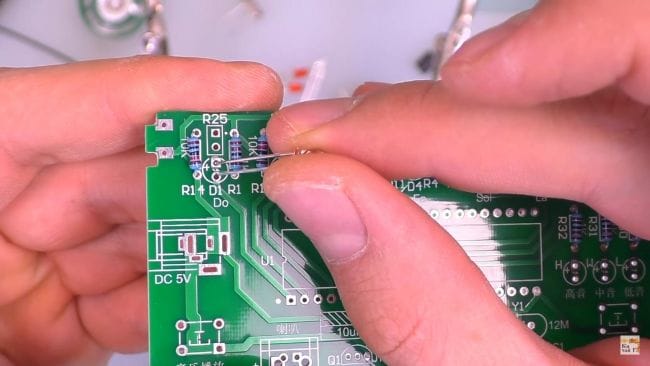

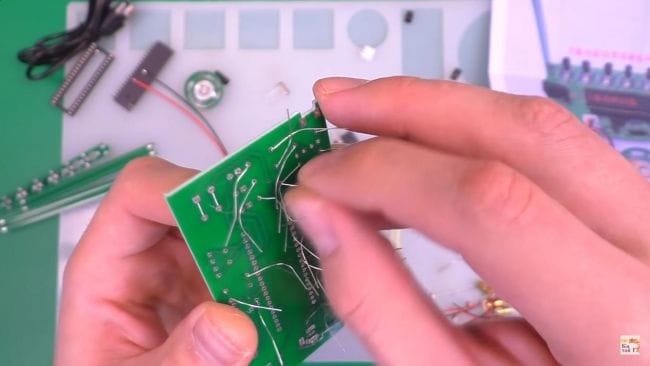

Определив сопротивление каждого резистора, вставляем их на свои места согласно маркировке на плате, с обратной стороны платы подгинаем выводы, чтобы при пайки радиодетали не выпали.

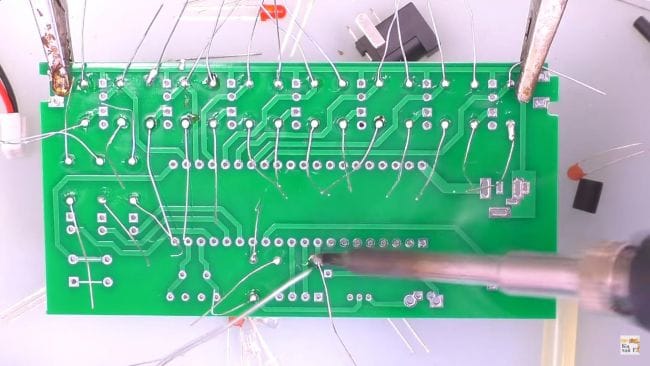

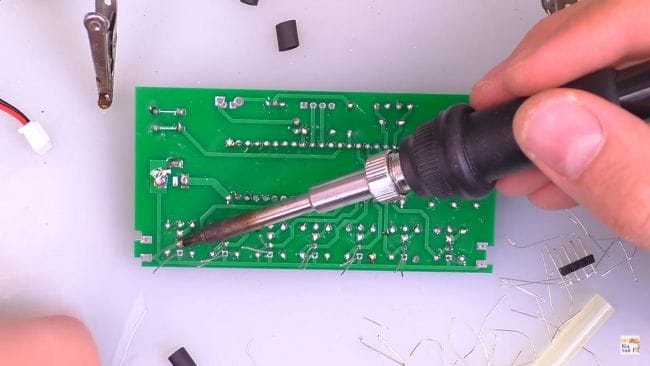

Далее фиксируем плату в приспособлении для пайки "третья рука" и наносим флюс на контакты платы, затем припаиваем их при помощи паяльника и припоя.

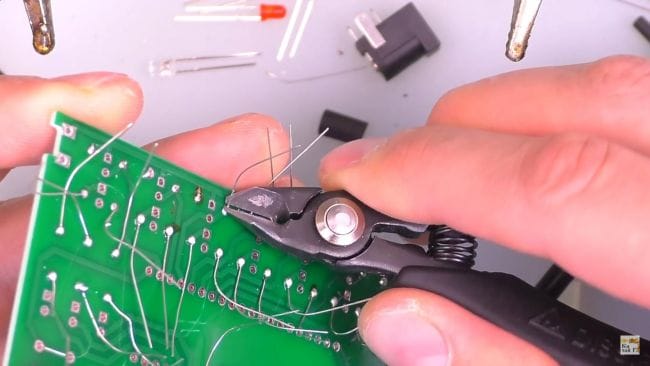

После пайки удаляем лишние части выводов, используя бокорезы. При удалении выводов бокорезами будьте аккуратны, так как можно оторвать дорожку с платы.

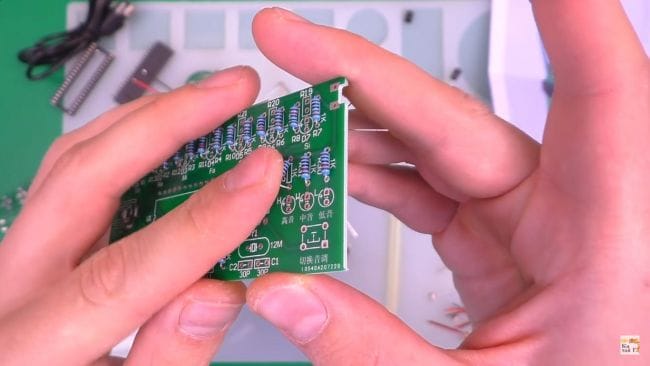

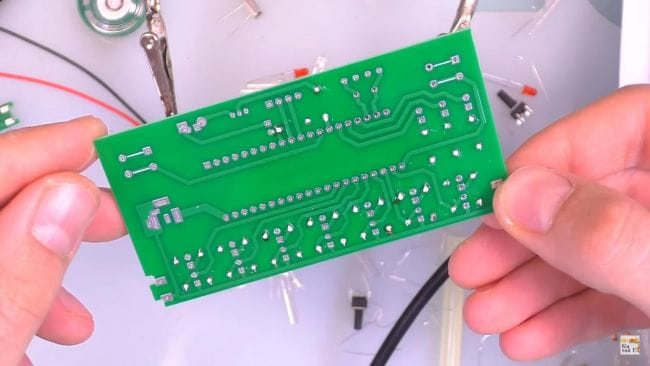

В итоге получается такая плата с обрезанными ножками.

Шаг третий.

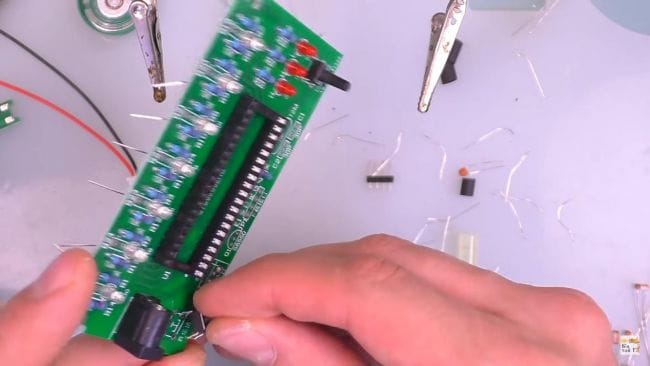

Далее на плате устанавливаем светодиоды белого цвета, их плюсовой вывод это длиная ножка, а минус-короткая, на плате полярность обозначена, а также плюсовой контакт имеет квадратную форму.

В нижний ряд вставляем три светодиода красного цвета, они отвечают за индикацию выбранной тональности.


Затем вставляем гнездо для подключения питания, панельку для микросхемы, ориентируясь по ключу на плате и на корпусе. Также для смены тональности и демонстрации музыки устанавливаем две кнопки.

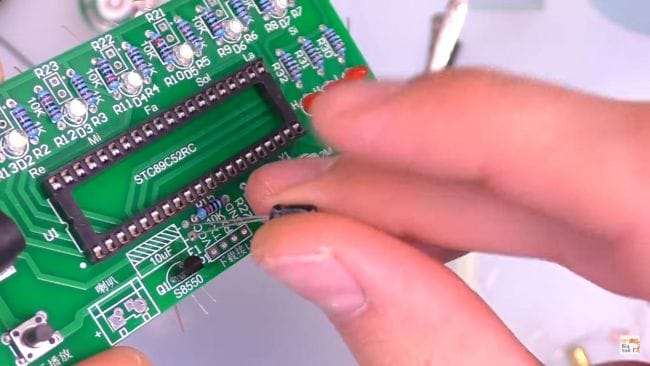

После этого ставим на место транзистор, ориентируясь по его форме, указанной на плате.

Шаг четвертый.

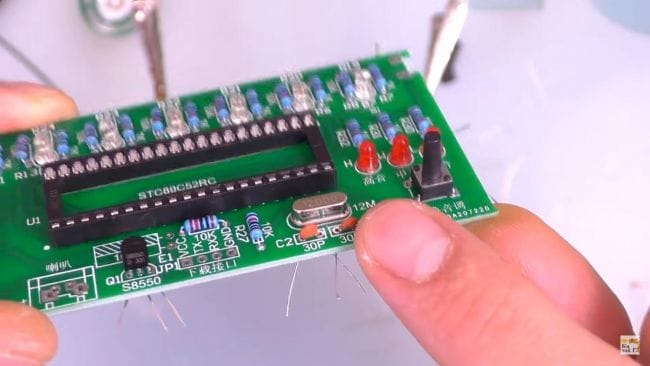

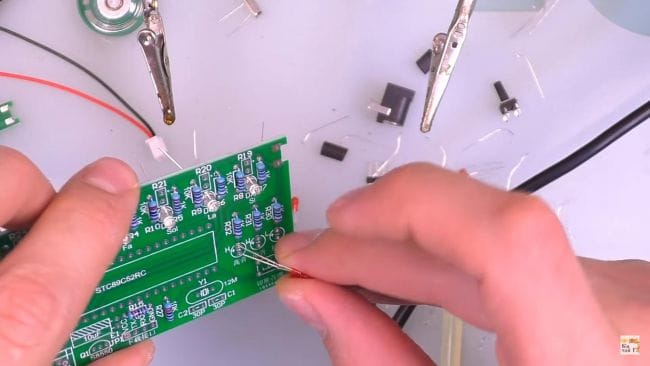

Теперь вставляем керамические неполярные конденсаторы, а также кварц.

Затем электролитический полярный конденсатор, его длиная ножка это плюс, напротив минусового контакта находится белая полоска на корпусе, на плате минус обозначен заштрихованной частью.

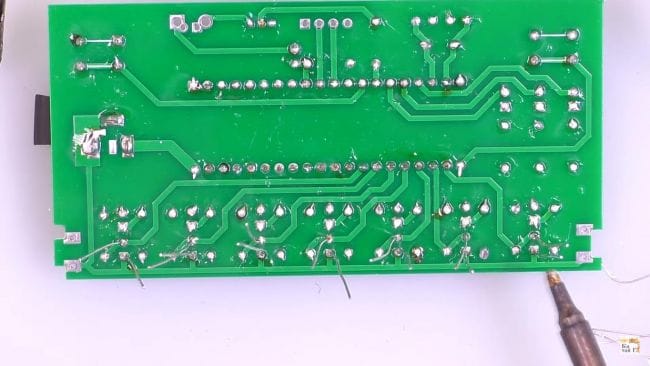

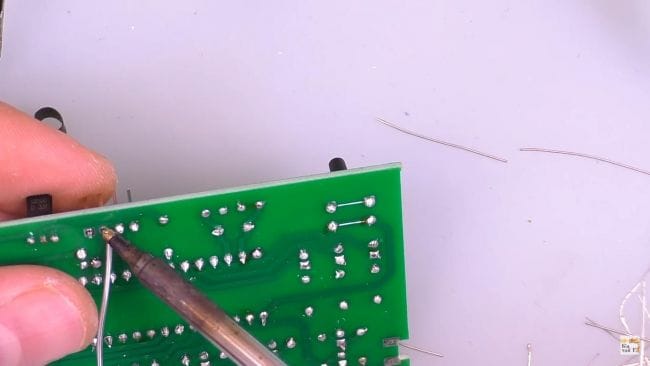

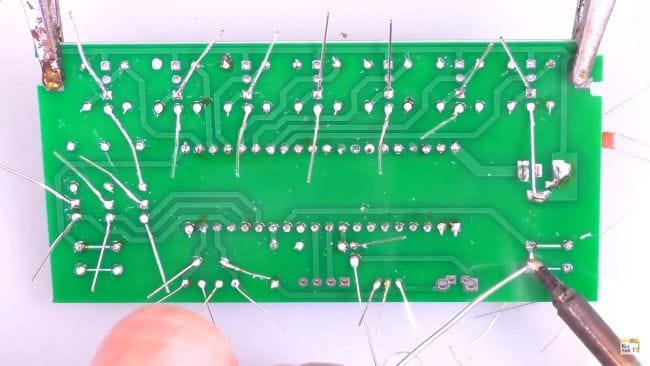

Закрепляем плату в приспособлении "третья рука" и припаиваем все выводы радиодеталей, для лучшей пайки наносим флюс, после этого удаляем остатки ножек.

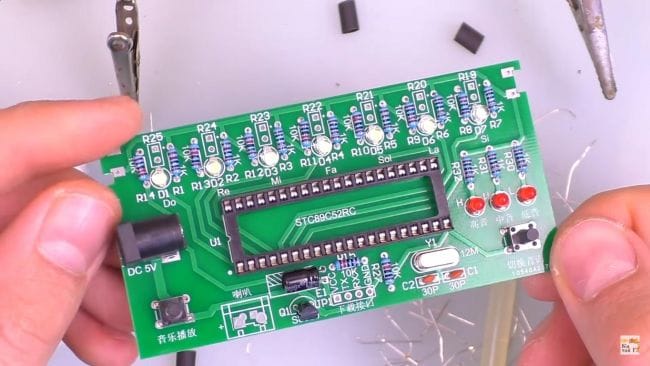

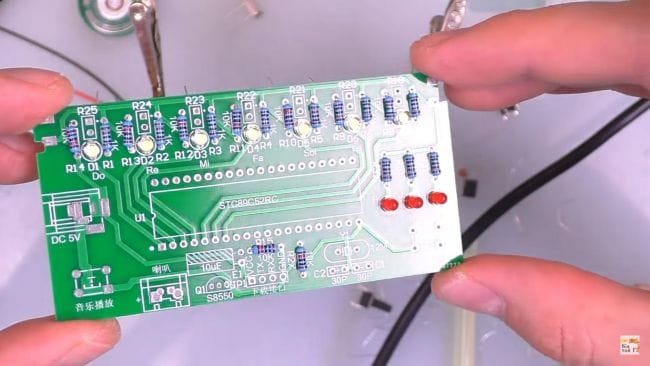

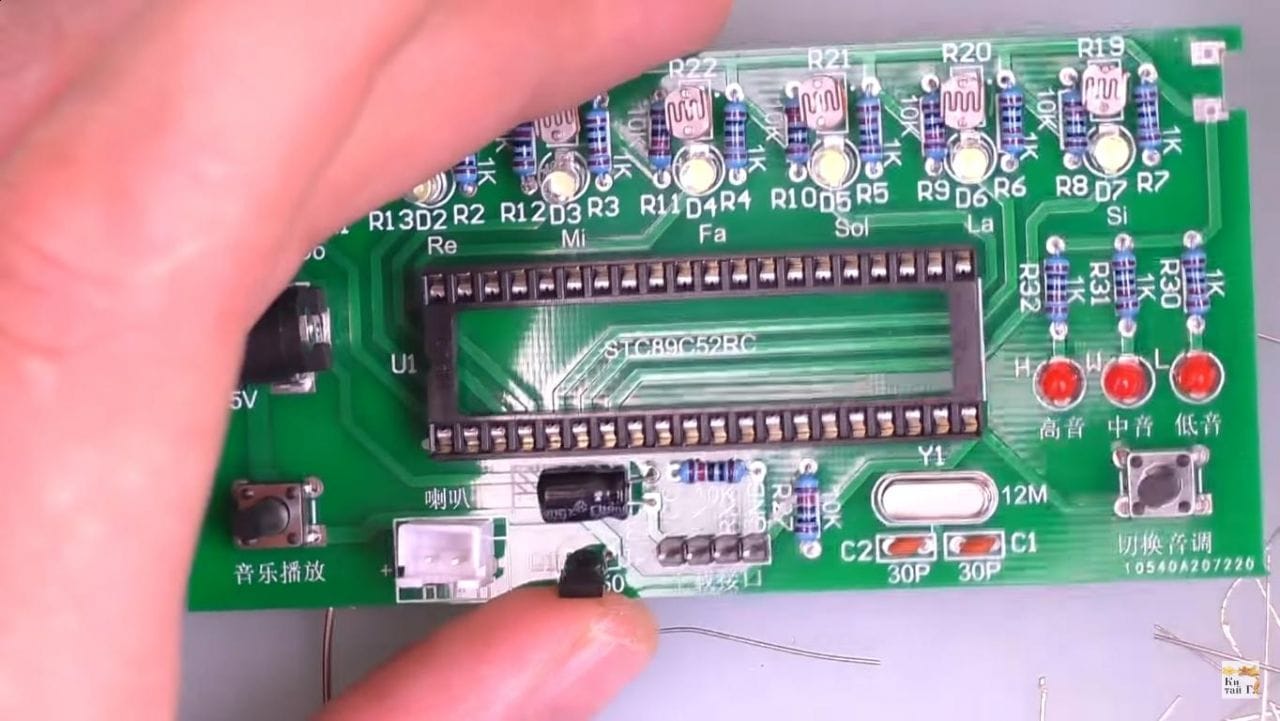

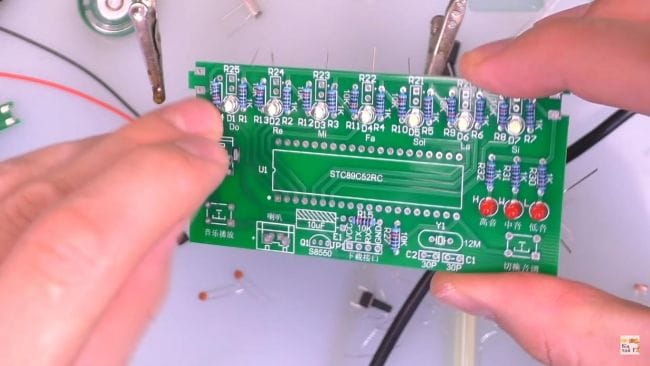

Так выглядит плата после пайки с лицевой стороны.

Шаг пятый.

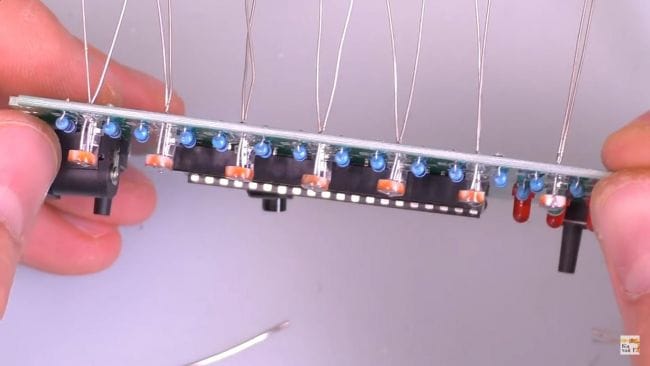

Пришло время поставить фоторезисторы, полярности они не имеют. Приблизительно выставляем одинаковый вылет фоторезисторов, относительно платы и припаиваем один из двух контактов.


Далее поправляем фоторезисторы и окончательно припаиваем их вторые выводы.


После припаиваем разъем для прошивки микроконтроллера при необходимости.

Затем припаиваем разъем подключения динамика.

Нижняя часть платы готова, теперь перейдем в верхней части.

Шаг шестой.

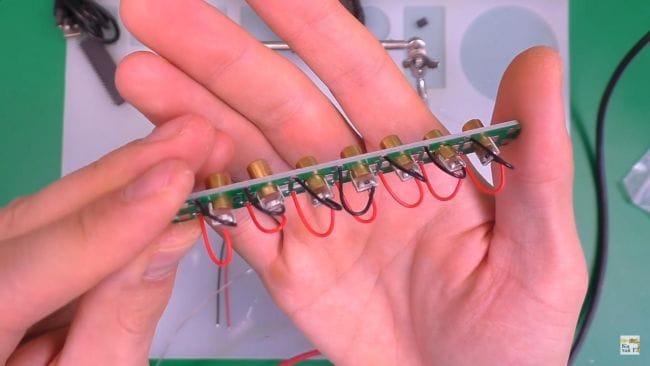

Устанавливаем лазеры в отверстия печатной платы и согласно полярности вставляем провода.

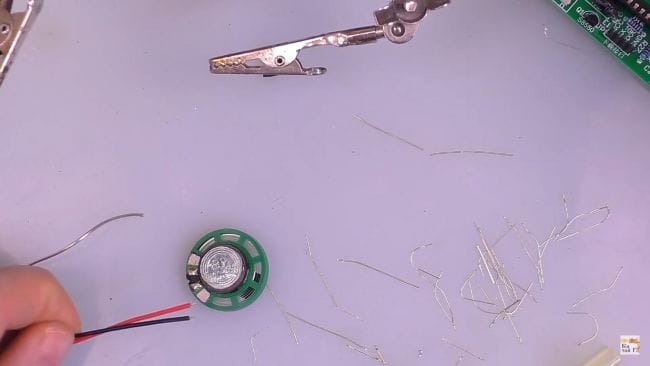

Далее припаиваем провода, идущие от лазера к плате, установив ее в приспособлении для пайки "третья рука", а также провода к динамику.


Затем устанавливаем остальные части платы и припаиваем к основной.

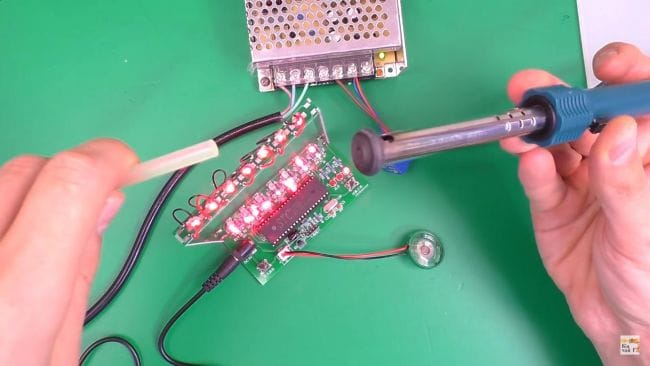

После пайки закрепляем лазеры на плате , так как в комплекте шел термоклей, то закрепим их при помощи него.

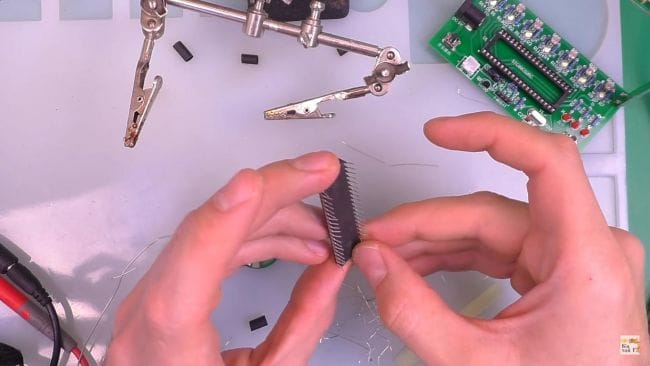

Теперь устанавливаем микроконтроллер, ориентируясь по ключу в виде выемки на корпусе и на панельке.


В процессе транспортировки выводы микроконтроллера слегка загнулись, но их также легко выпрямить в исходное положение.
Схема полностью собрана, а значит пришло время ее протестировать в работе.

Шаг седьмой.

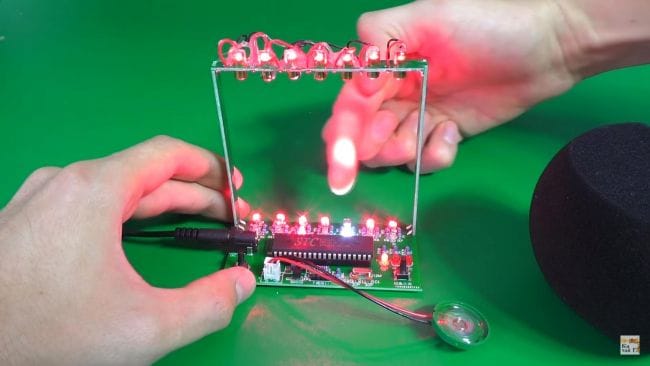

Подключаем блок питания к готовому кит-набору и проверяем его работу. Как оказалось положение лазеров изначально не было идеально ровным, поэтому в последствии их пришлось немного поправить, чтобы они точно попадали на фоторезистор. После данных манипуляций лазерная арфа заработала так, как нужно. При перекрытии лазерного луча загорается светодиод, который находится возле данной ноты и динамик воспроизводит звук этой ноты.

Тональность можно изменить при помощи правой кнопки, а чтобы проиграть музыку, "зашитую" в микропроцессор достаточно нажать на левую кнопку. Такая арфа будет отличным развлечением для ребенка, а также сам процесс ее сборки затянет каждого любителя радиоэлектроники.
На этом у меня все, всем спасибо за внимание и творческих успехов.
