Фигурка человечка из радиодеталей

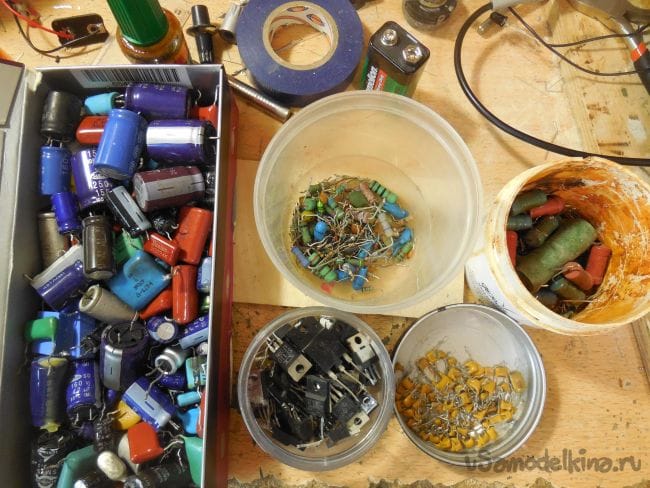

У каждого радиолюбителя, со временем, накапливается солидный запас радиодеталей, которые без дела могут лежать годами, ожидая своего часа. У многих без дела лежат выпаянные со старых плат детали, которые и выкинуть жалко, и использовать некуда. Тем временем, мало кто догадывается, что даже радиодетали можно использовать не по назначению.



С их помощью можно «слепить» какую угодно фигурку, например, человечка. Гибкие выводы позволяют придавать связкам деталей любую форму, а припой надёжно фиксирует их друг с другом.

Ноги.

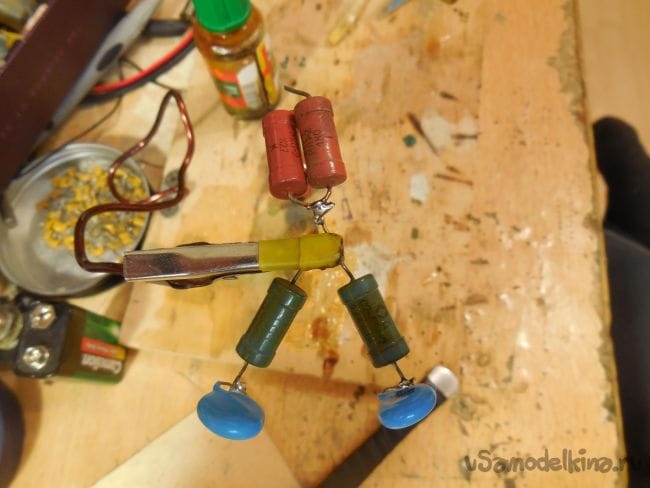

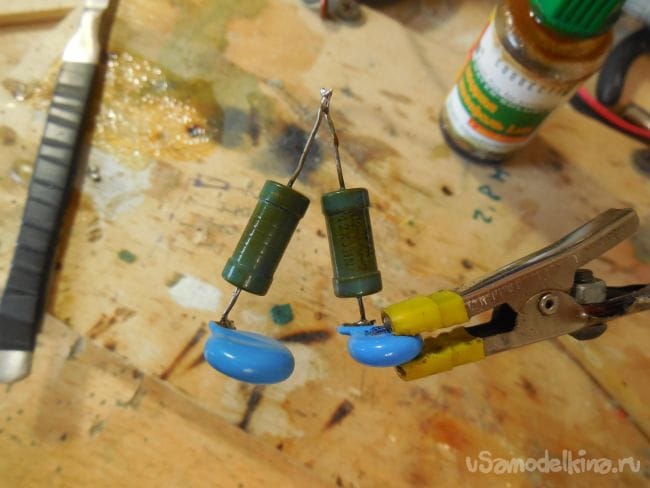

Начинать процесс стоит с нижней части туловища – с ног. Из пары круглых плоских конденсаторов можно сделать ступни, а пара толстых 3-х ваттных резисторов станут ногами будущего человечка. При соединении деталей нужно обильно смазывать места пайки флюсом, иначе припой будет хрупким и при малейшей деформации места соединений переломятся.



Туловище.

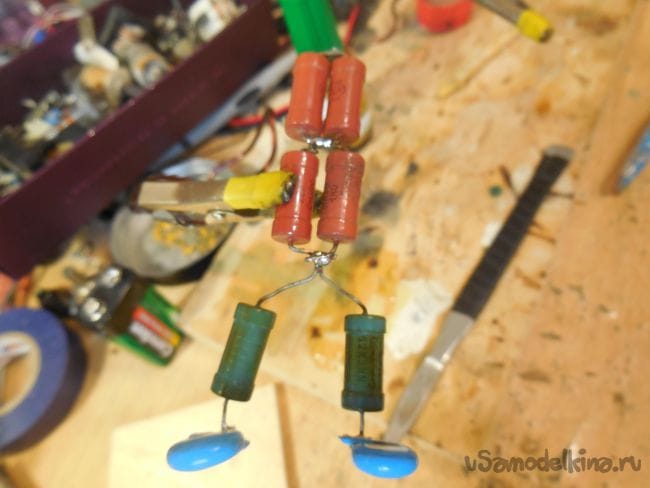

Туловище также можно сделать из массивных резисторов. Для того, чтобы фигурка выглядела интересней, цвета ног и туловища можно сделать разными, ведь резисторы существуют разнообразной цветовой палитры.



Для того, чтобы человечек получился выше ростом, я сделал туловище двухэтажным. Не обязательно использовать именно резисторы, применять можно какие угодно компоненты: конденсаторы, транзисторы, варикапы, индуктивности, светодиоды и даже микросхемы. Чем большего разнообразия получиться добиться, тем изящнее будет выглядеть скульптура.



Руки.

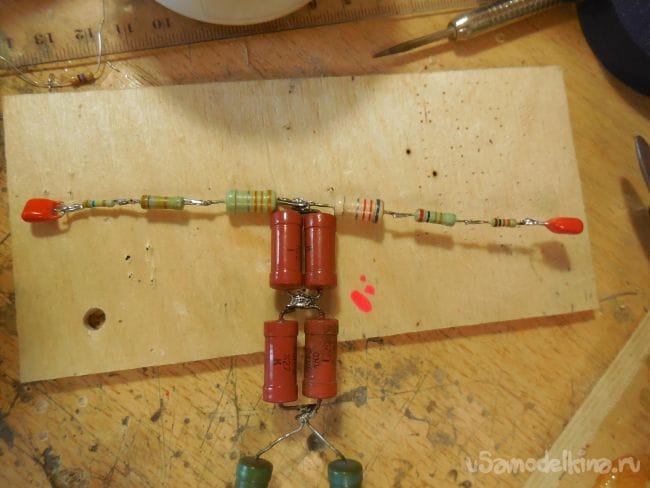

Следующим шагом будет изготовление рук человечка. Для начала стоит собрать их отдельно, а затем уже припаять готовые руки к туловищу. Я использовал небольшие резисторы в качестве самих рук и яркие плёночные конденсаторы в качестве кистей. Выводы резисторов хорошо гнуться, поэтому рукам человечка можно придать какую угодно форму.



Голова.

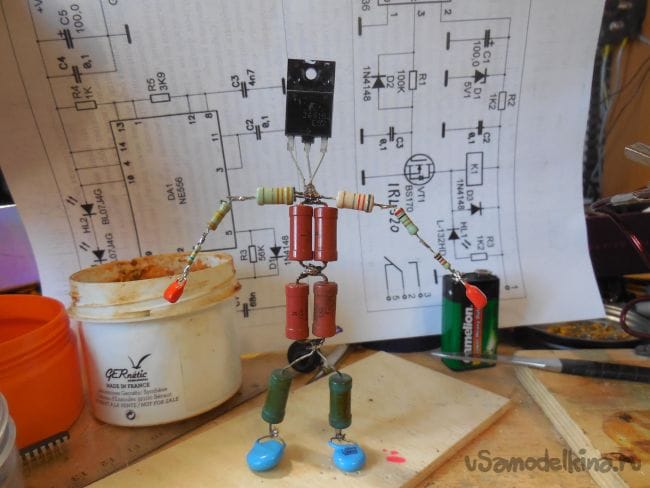

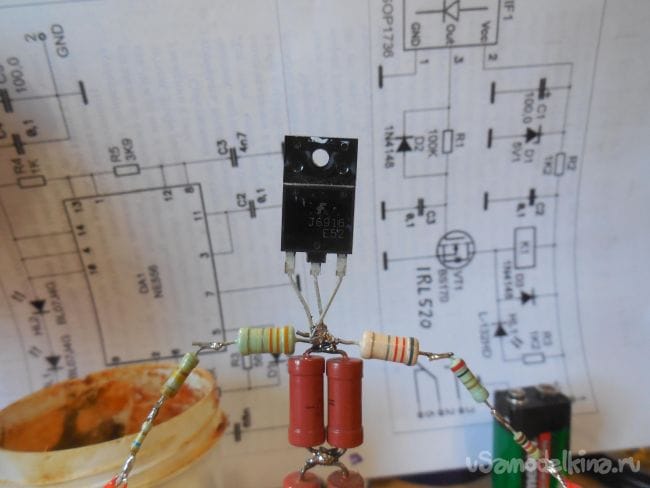

Заключительный этап, который придаст законченный вид всей скульптуре. Я использовал в качестве головы мощный биполярный транзистор, найденный в кадровой развёртке старого телевизора.

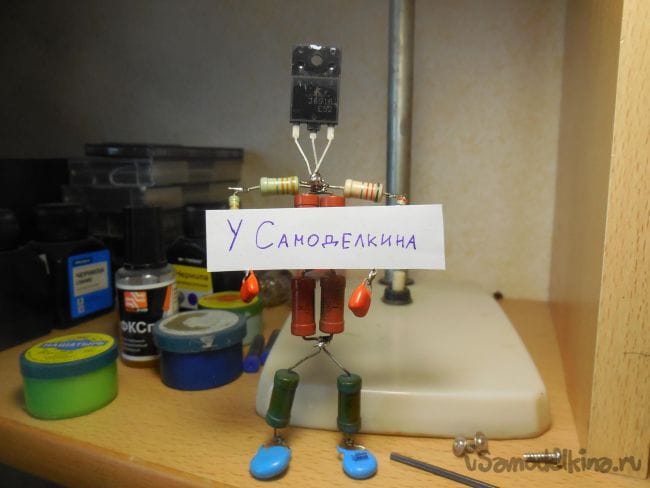

После того, как все части тела собраны вместе, стоит ещё раз пропаять все соединения для большей надёжности конструкции и обязательно вытереть остатки флюса. Таким образом, буквально из ничего получилась весёлая фигурка человечка, собрать которую под силу каждому, кто умеет пользоваться паяльником.
