Во время ремонта или переделки приходится постоянно менять щупы мультиметра, для измерения того или иного напряжения. Так же помогает измерение сопротивления между выходными напряжениями блока питания. Посидев и подумав, решил собрать модуль для быстрого переключения между напряжениями. Завалялось энное количество не рабочих блоков питания компьютера. Решил их отремонтировать.
Для самоделки нам понадобится:
- пластик листовой;
- разъем питания метеринской платы;
- галетный переключатель ПГ3;
- выключатель;
- светодиод;
- резистор;
- клеммы;
- паяльник, инструменты.

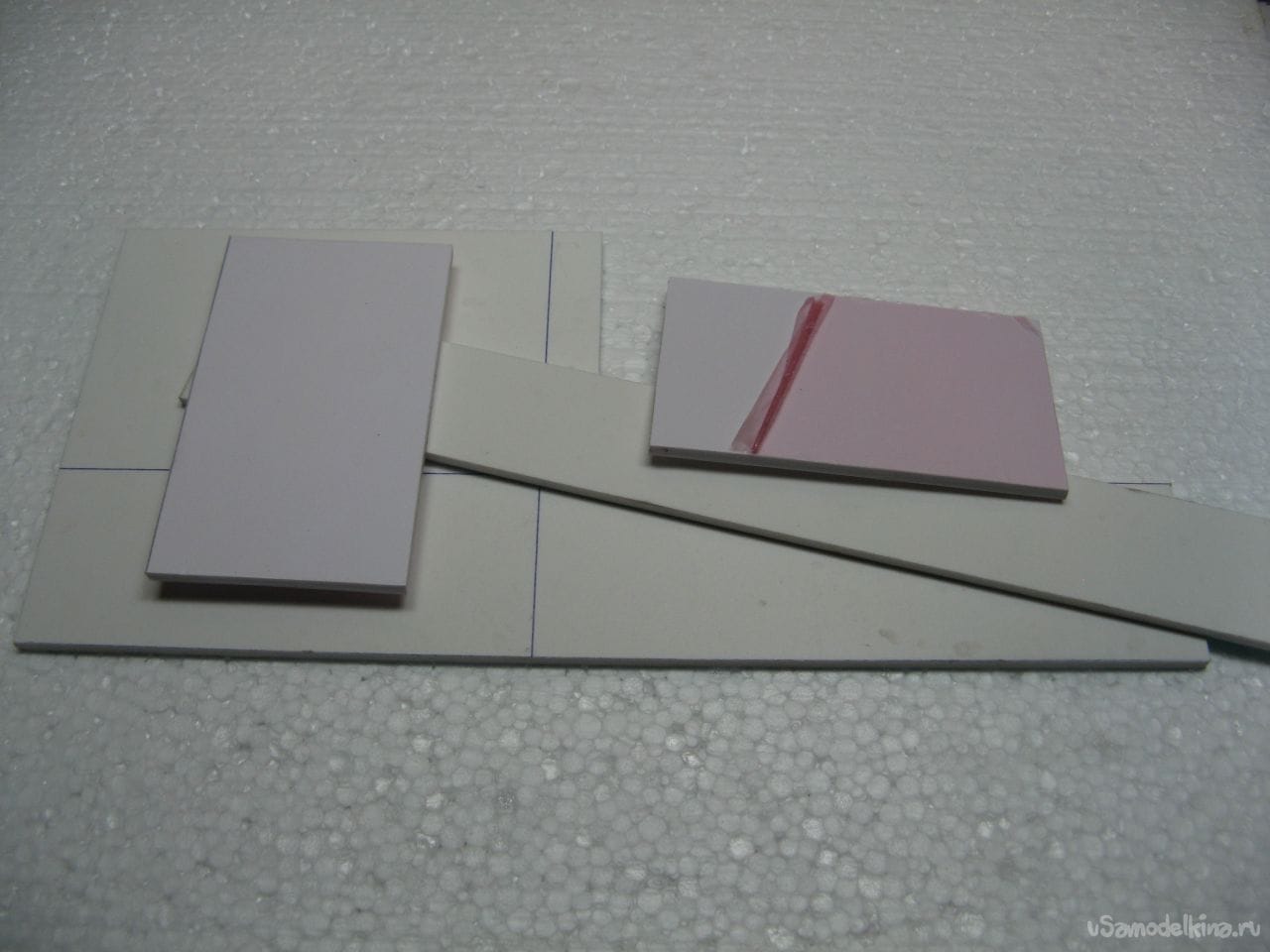

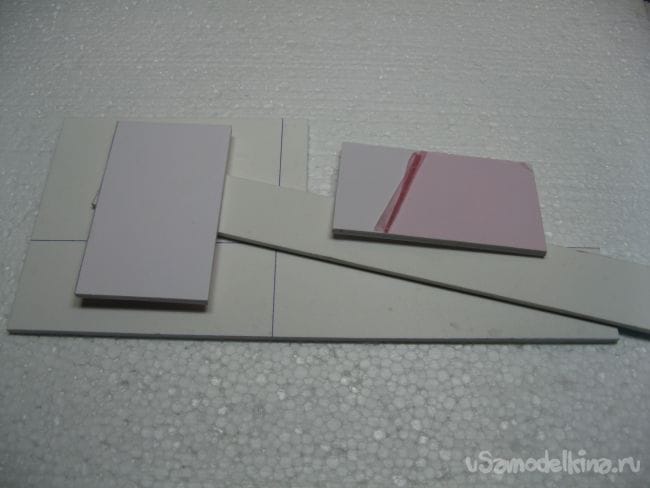

Корпус устройства буду делать из листового ПВХ пластика. Пластик можно применить другой. Я набрал своего у рекламщиков, они обрезки его выкидывают. Корпус можно применить любой подходящий. Очень хорошо подойдет распределительная коробка.

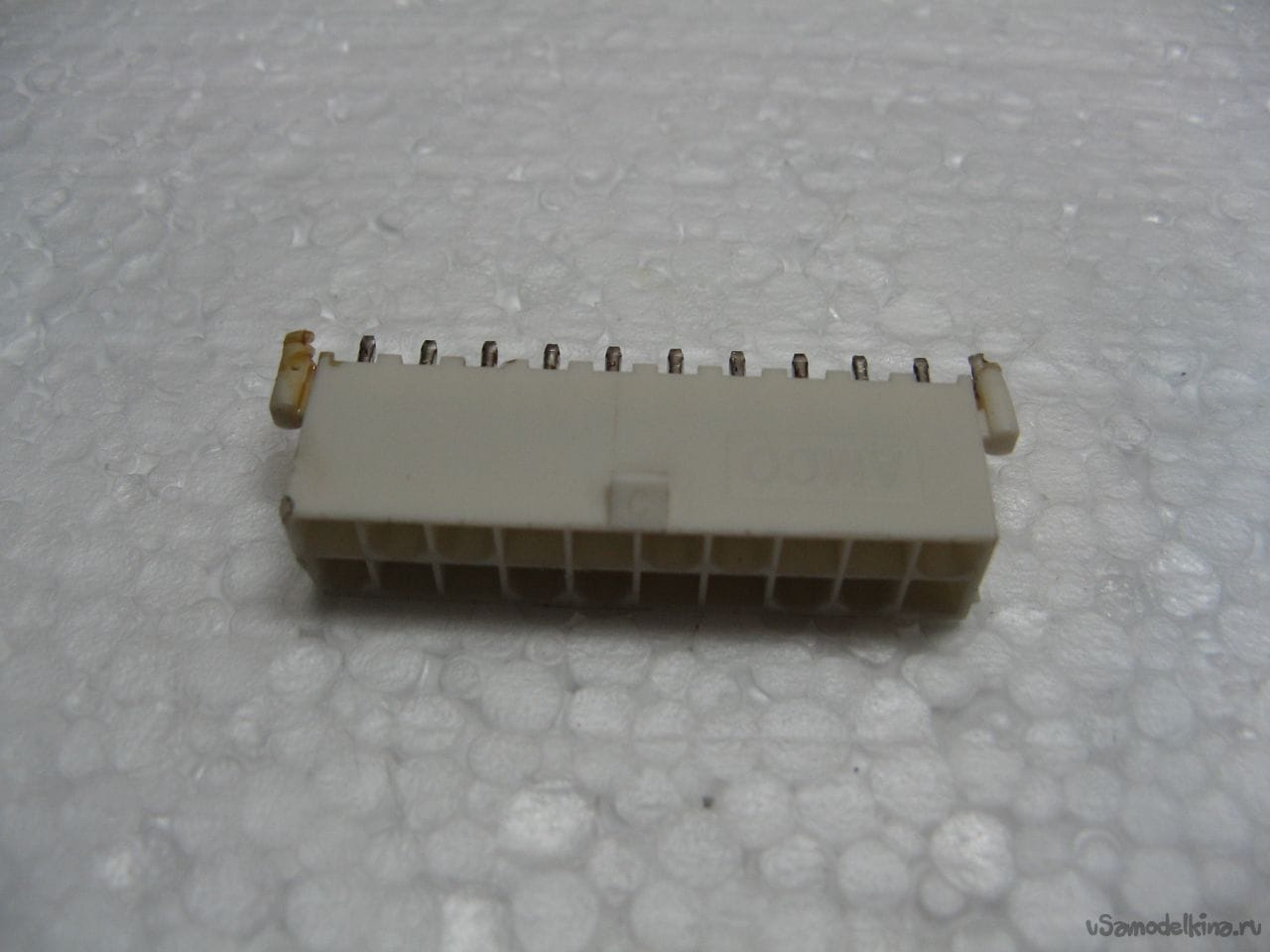

Разъем для подключения блока питания я выпаял из старой материнки. Можно применить на 24 контакта, я применил на 20.

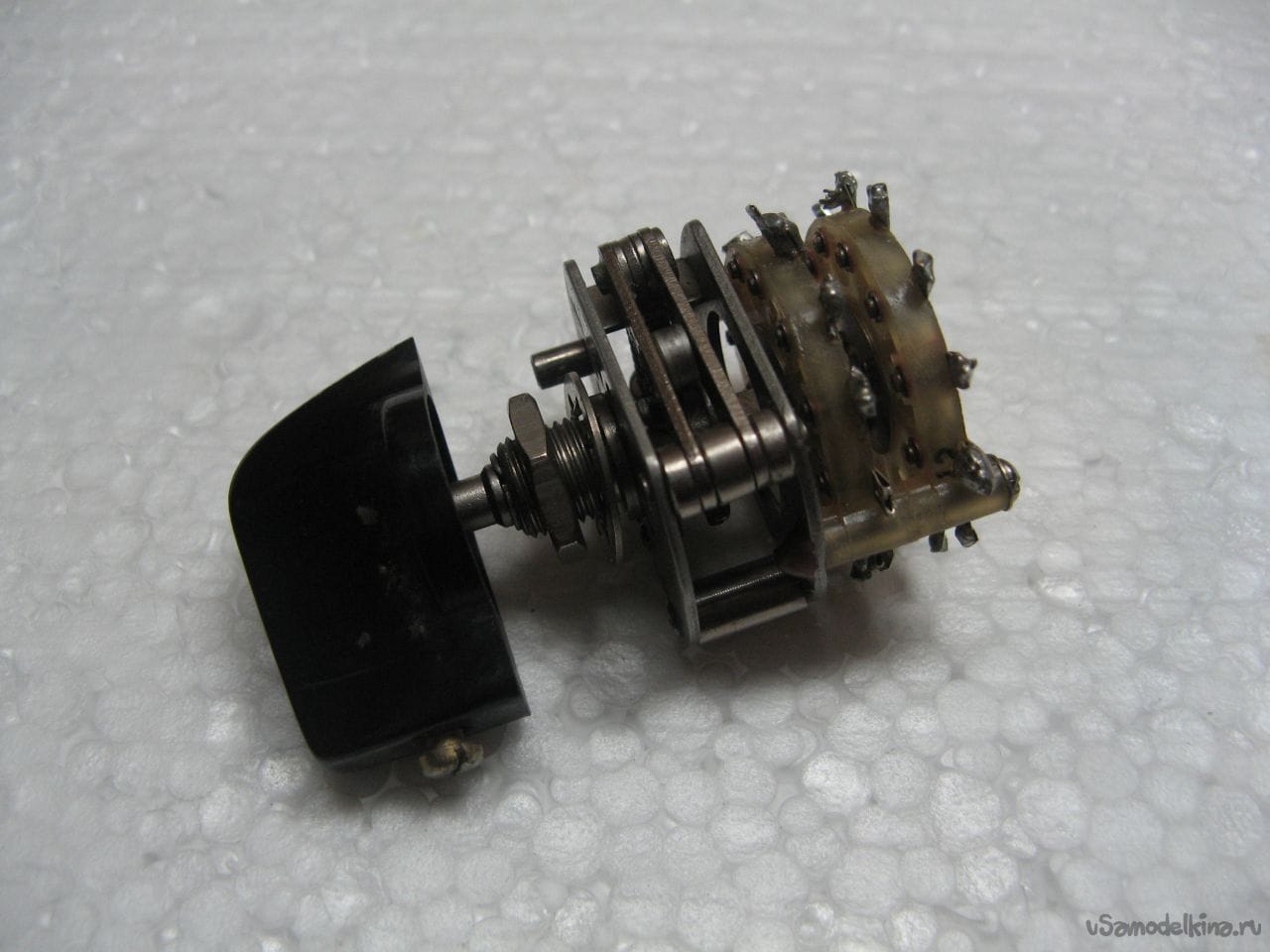

Галетный переключатель у меня был. Скорей был снят со старого оборудования. Нужен на 6 положений, но у меня на 11. Буду применять какой есть. Так же был подобран "клювик", точней ручка для переключателя.

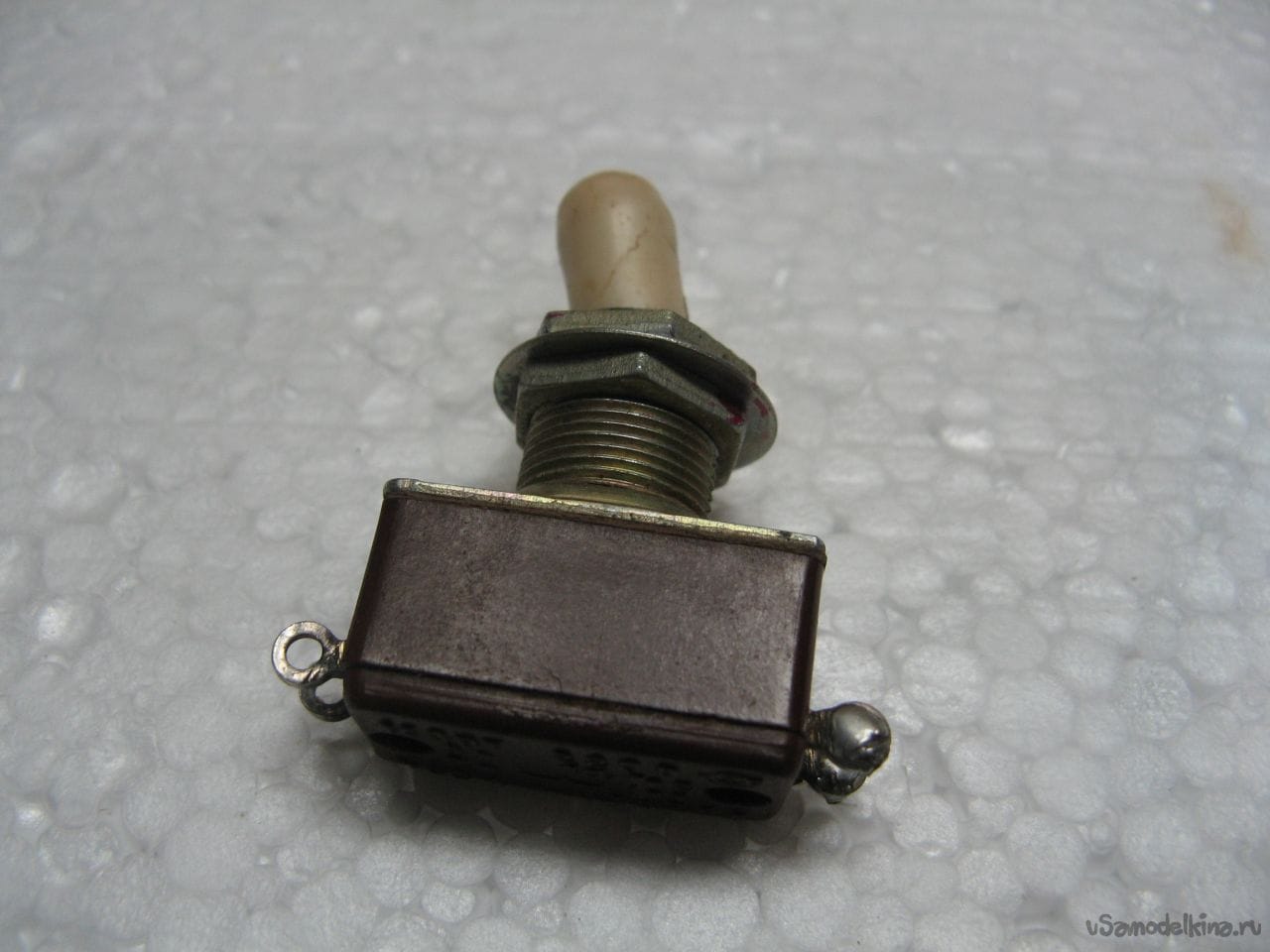

Выключатель можно применить любой. Будь то с двумя нормально разомкнутыми контактными группами. Или с одной группой. Я взял тумблер со старого телевизора.

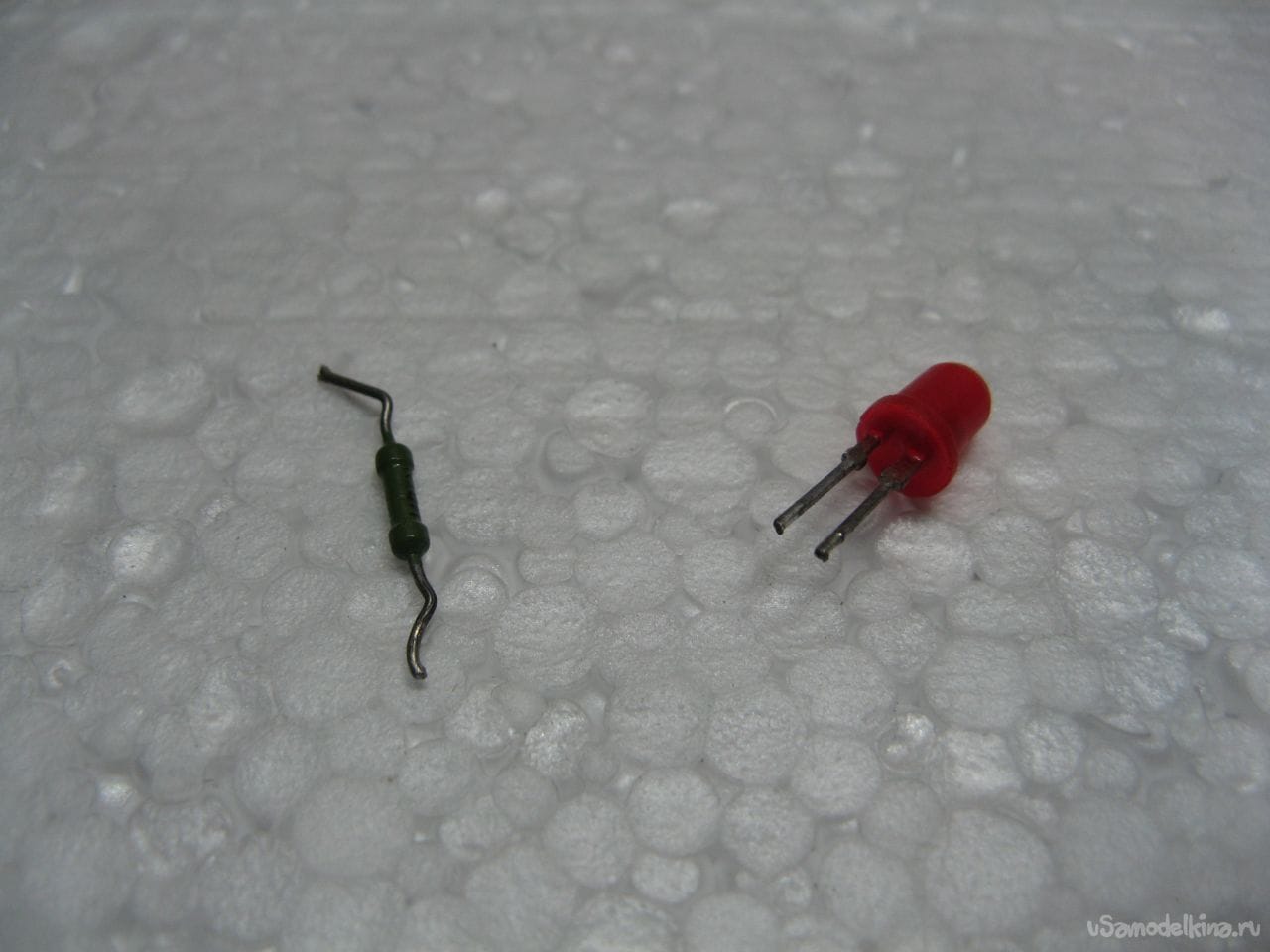

Индикатором работы модуля и блока питания будет служить светодиод. Подключается он через токоограничивающий резистор 150 Ом.

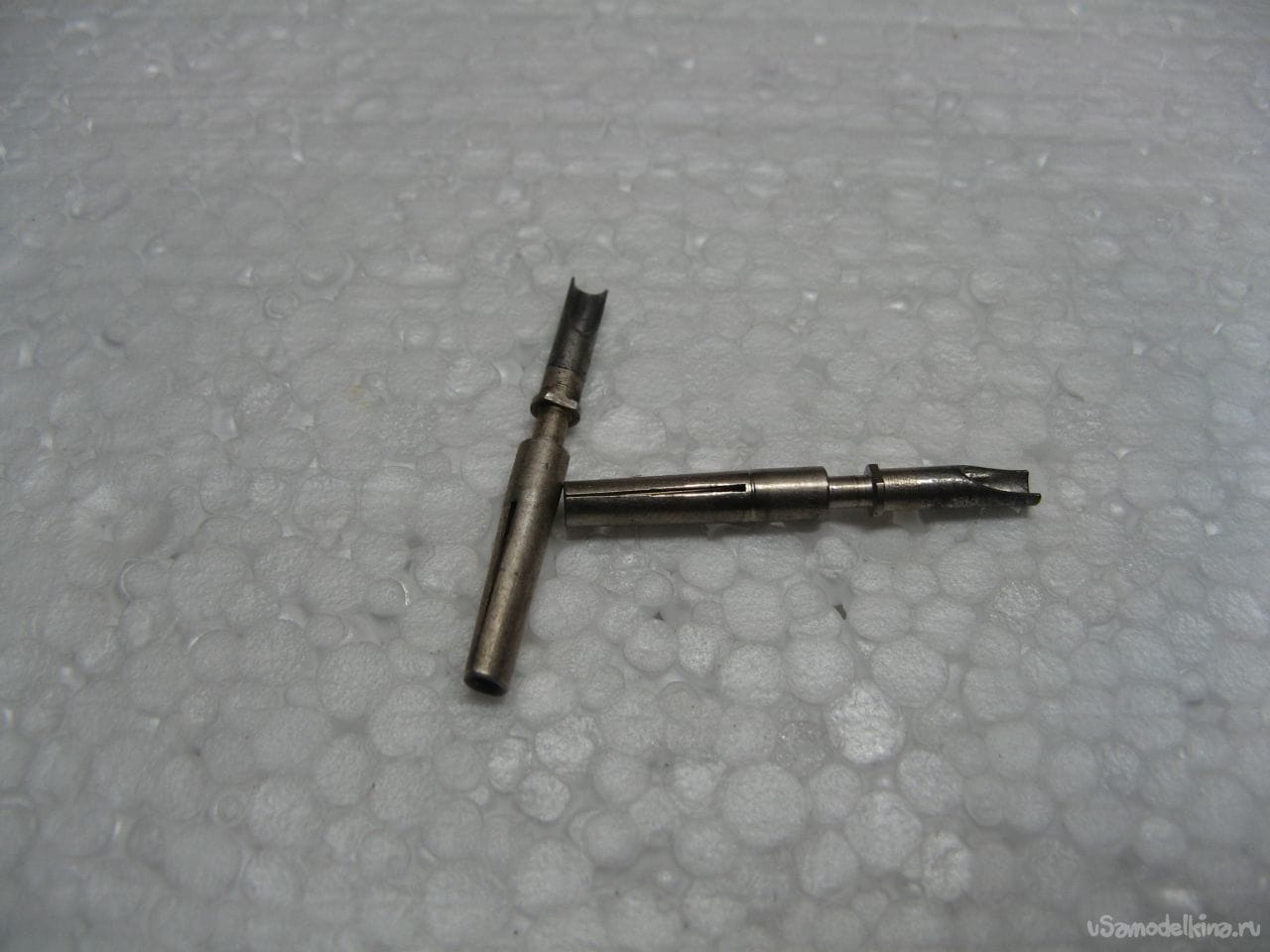

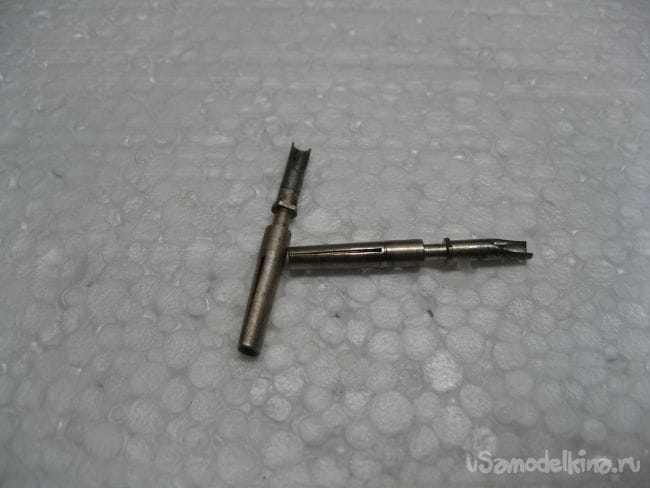

Долго раздумывал как подключать к модулю мультиметр, точней его щупы. Не нашел ничего подходящего, кроме как контакты военного разъема ШР.

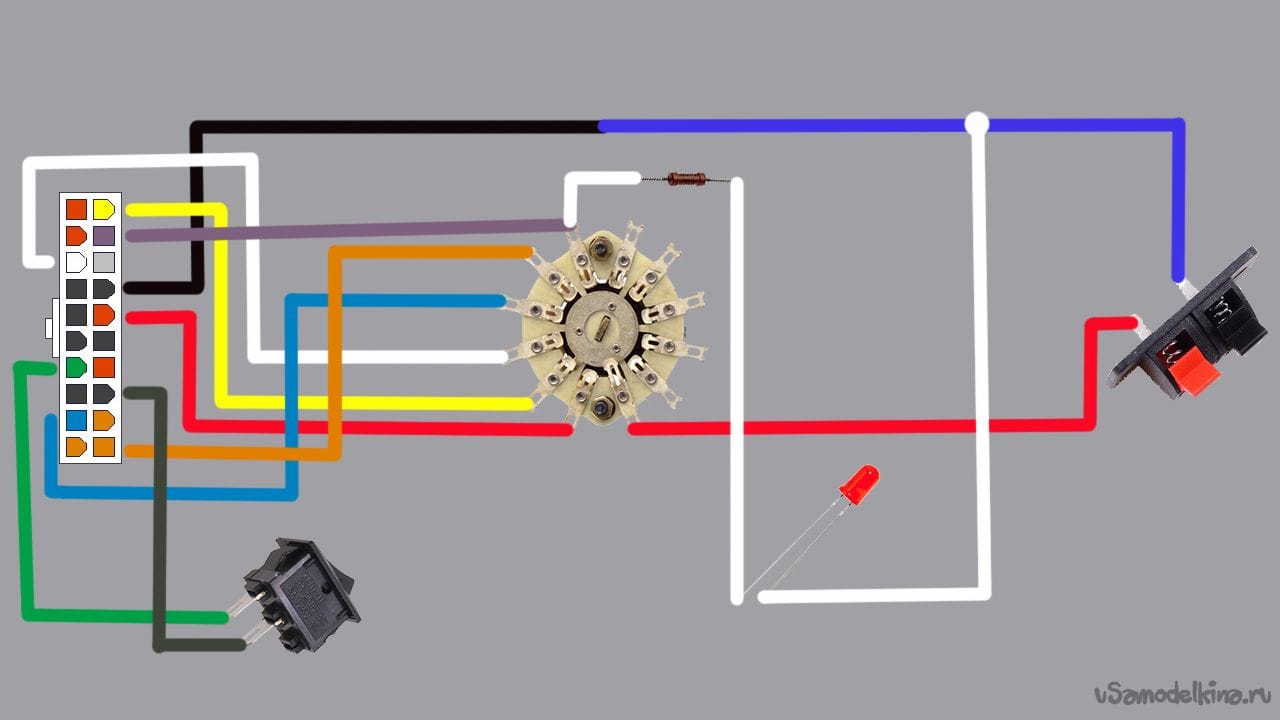

Схема.
По схеме модуль очень прост. К разъему подключается проверяемый блок питания. К выходным клеммам мультиметр. Сразу загорается светодиод, индицируемый о присутствии дежурки 5 Вольт. Блок не стартует. Нажимаем выключатель и блок должен запуститься. Мультиметр показывает выходное напряжение установленное галетным выключателем. Меняя положения галетника, мы меняем напряжение на клеммах. Они должны быть в норме. Напряжения указаны на корпусе проверяемого блока питания. Подобным образом проверяется сопротивление по выходным напряжениям. Если напряжения в норме, то проверять сопротивления нет смысла.
Так же к данному модулю можно подключать любые устройства. Если нам например, нужно питать что-то от 3.3 В. Устанавливаем галетником нужное напряжение. Главное не превышать ток, который могут пропустить контакты галетного переключателя.
Процесс сборки.

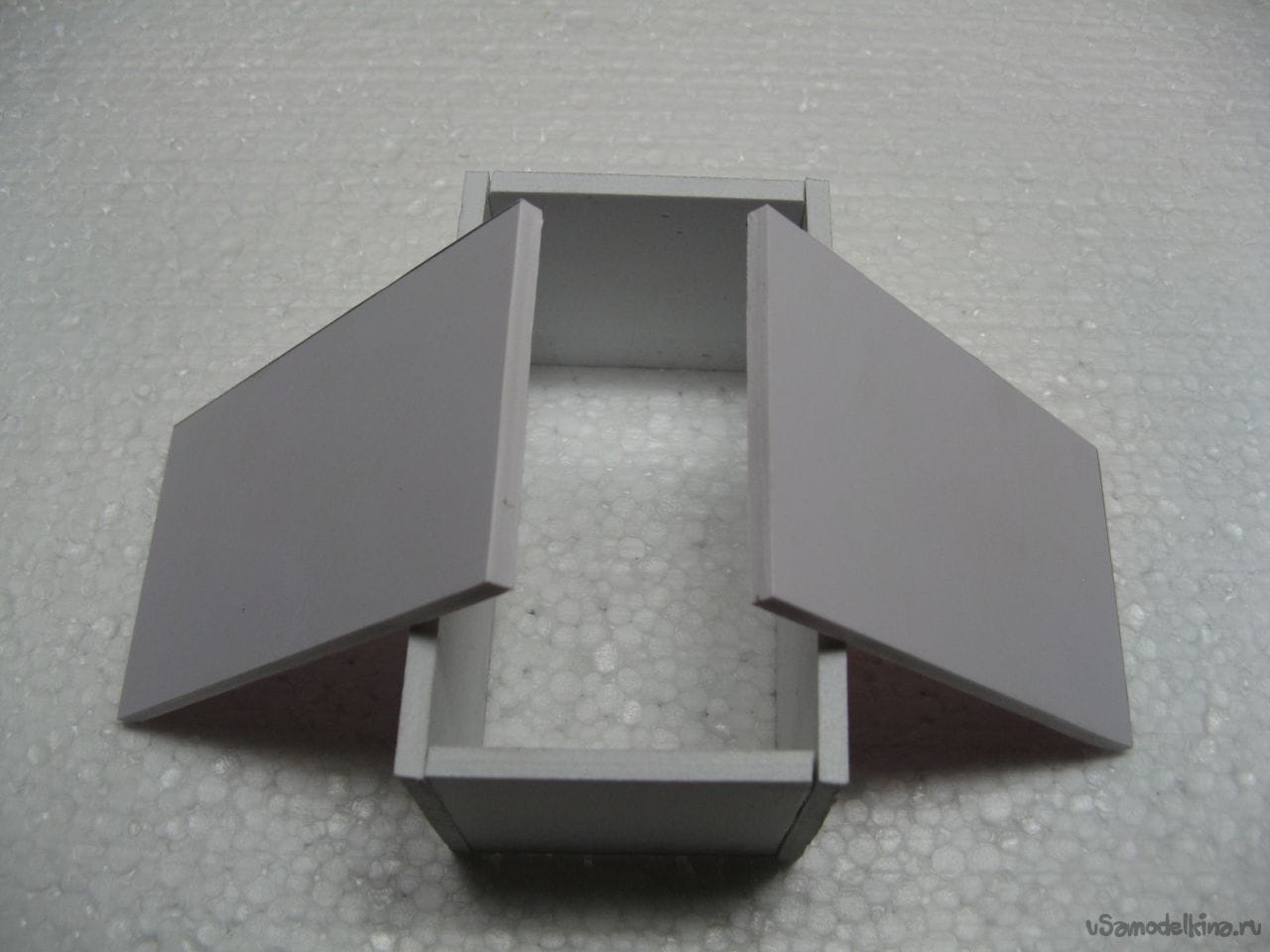

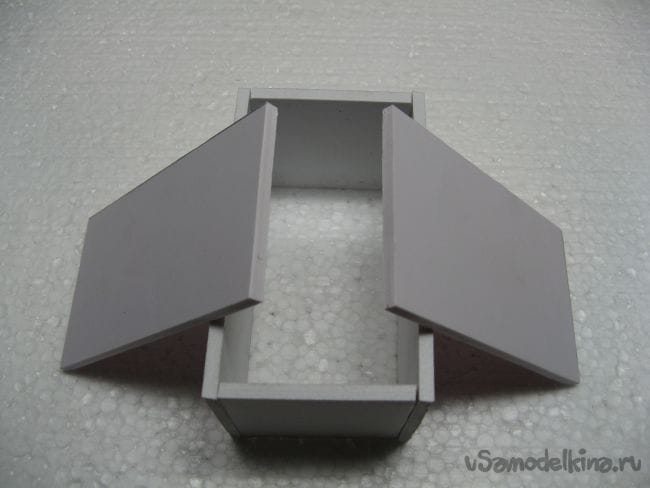

Из пластика вырезаем пластинки заготовки нужного нам размера. Склеиваем в виде буквы "О". Все склеивается на супер клей. Так же вырезаем две пластины, размером для закрытия корпуса. Пластины нужны для задней и передней панели.

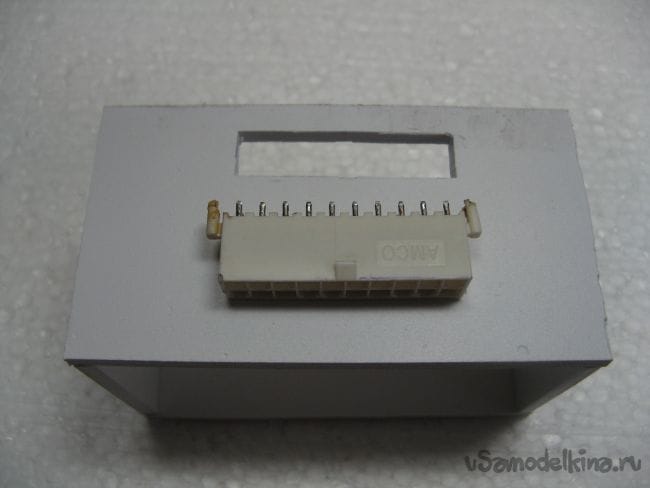

Вырезаем окно под наш разъем. У меня он находится справа. Расположение не принципиально.

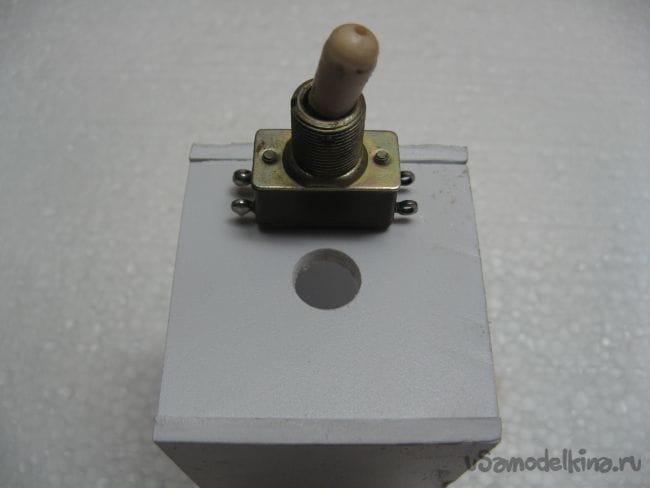

В верхней части корпуса сверлим отверстие под выключатель.

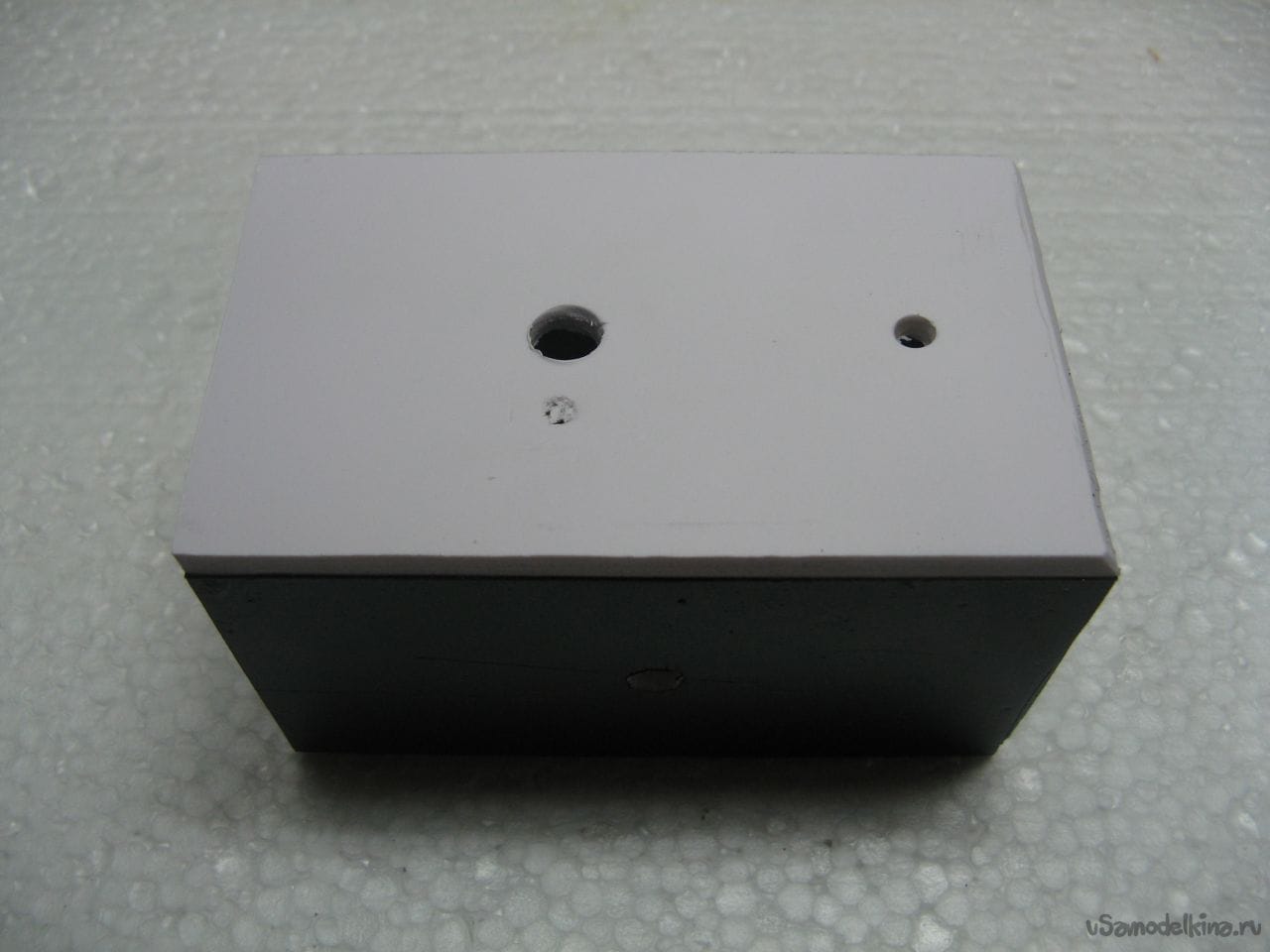

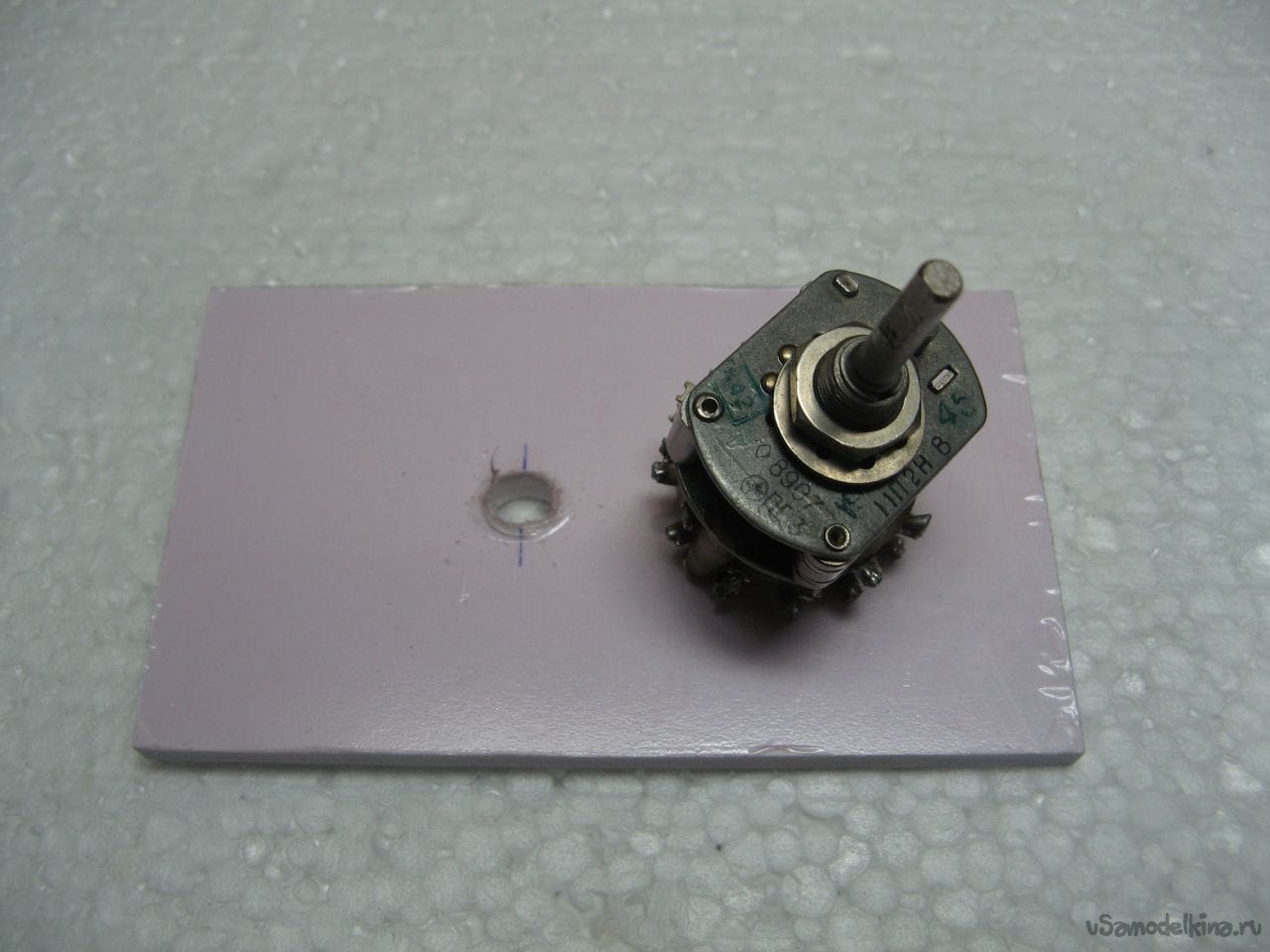

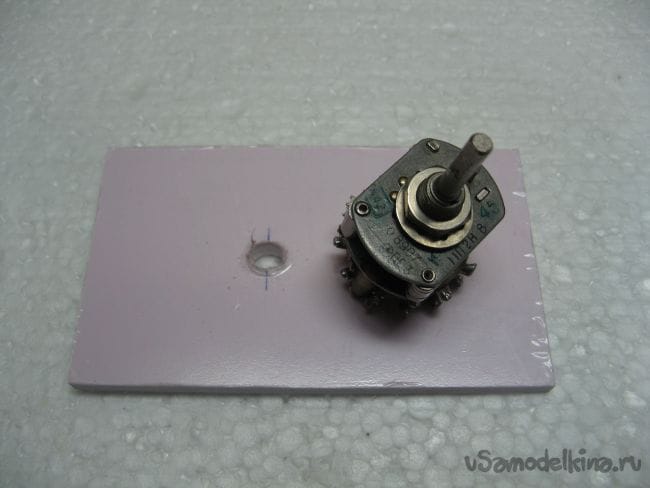

В заготовке для передней панели, сверю отверстие под галетный переключатель. Так же галетник имеет ключ для установки. Сверлю отверстие и под него. Позже его будет видно.

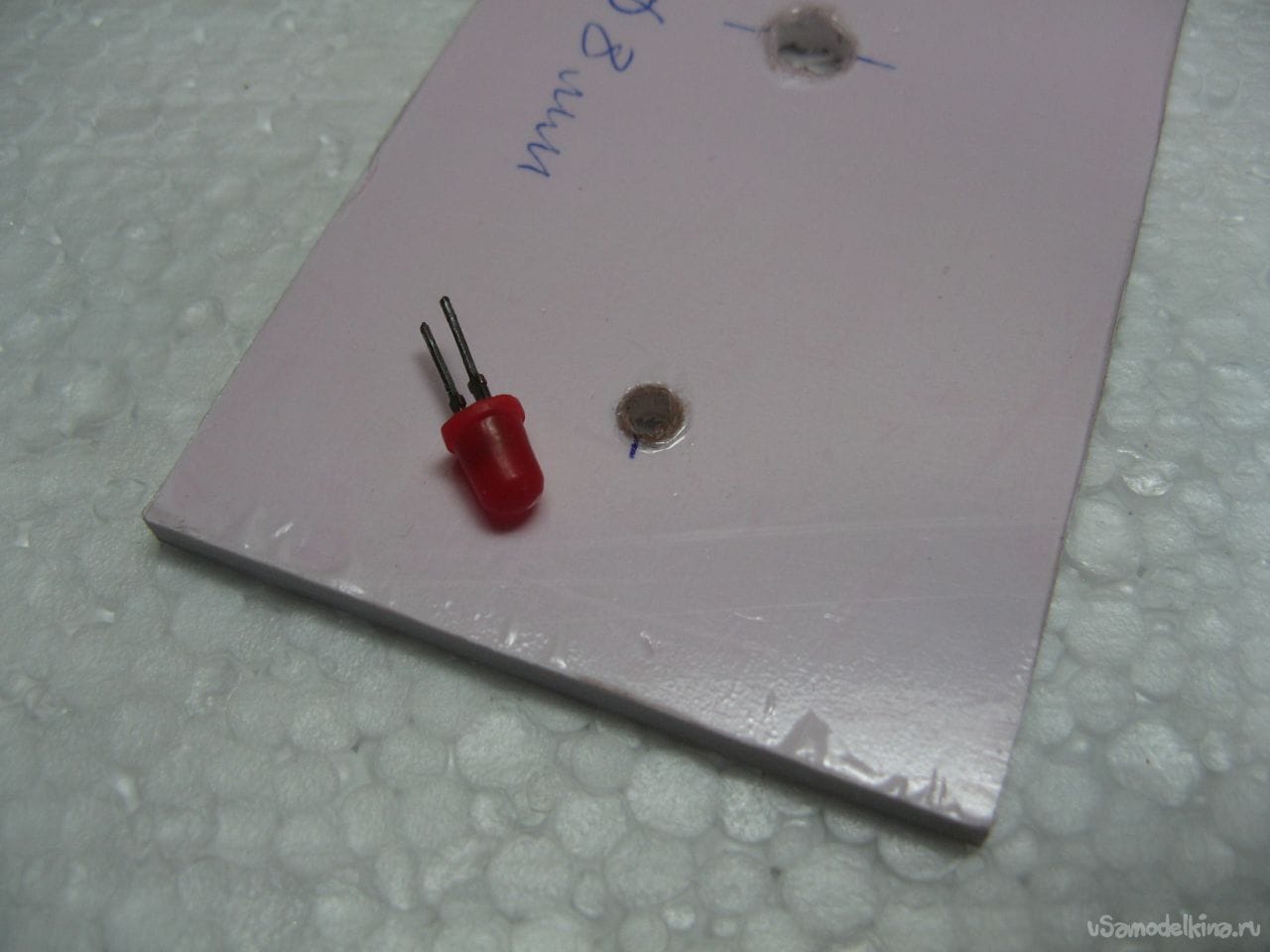

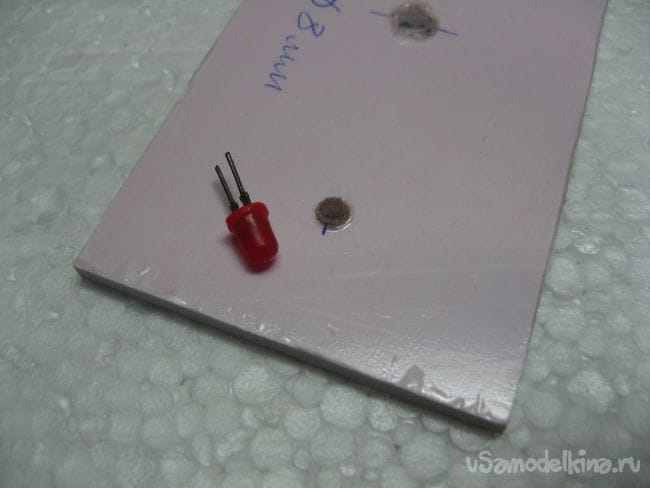

Также сверлю отверстие под светодиод. Он у меня на 5мм, отверстие просверлил меньшего диаметра. Так светодиод держится плотно.

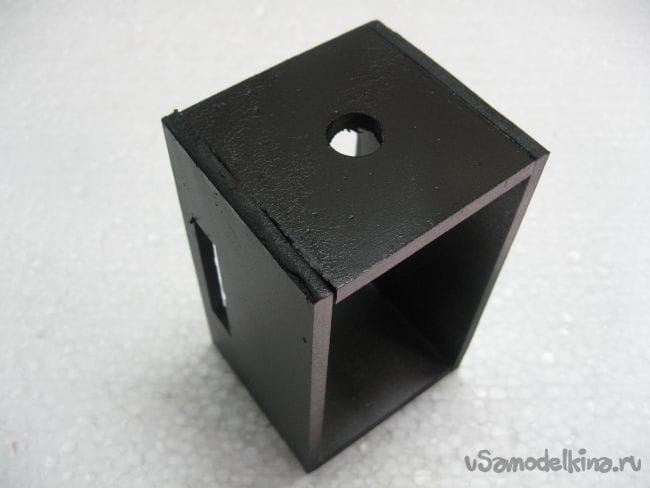

Основной корпус решил покрасить из баллончика. Корпус крашу в черный цвет.

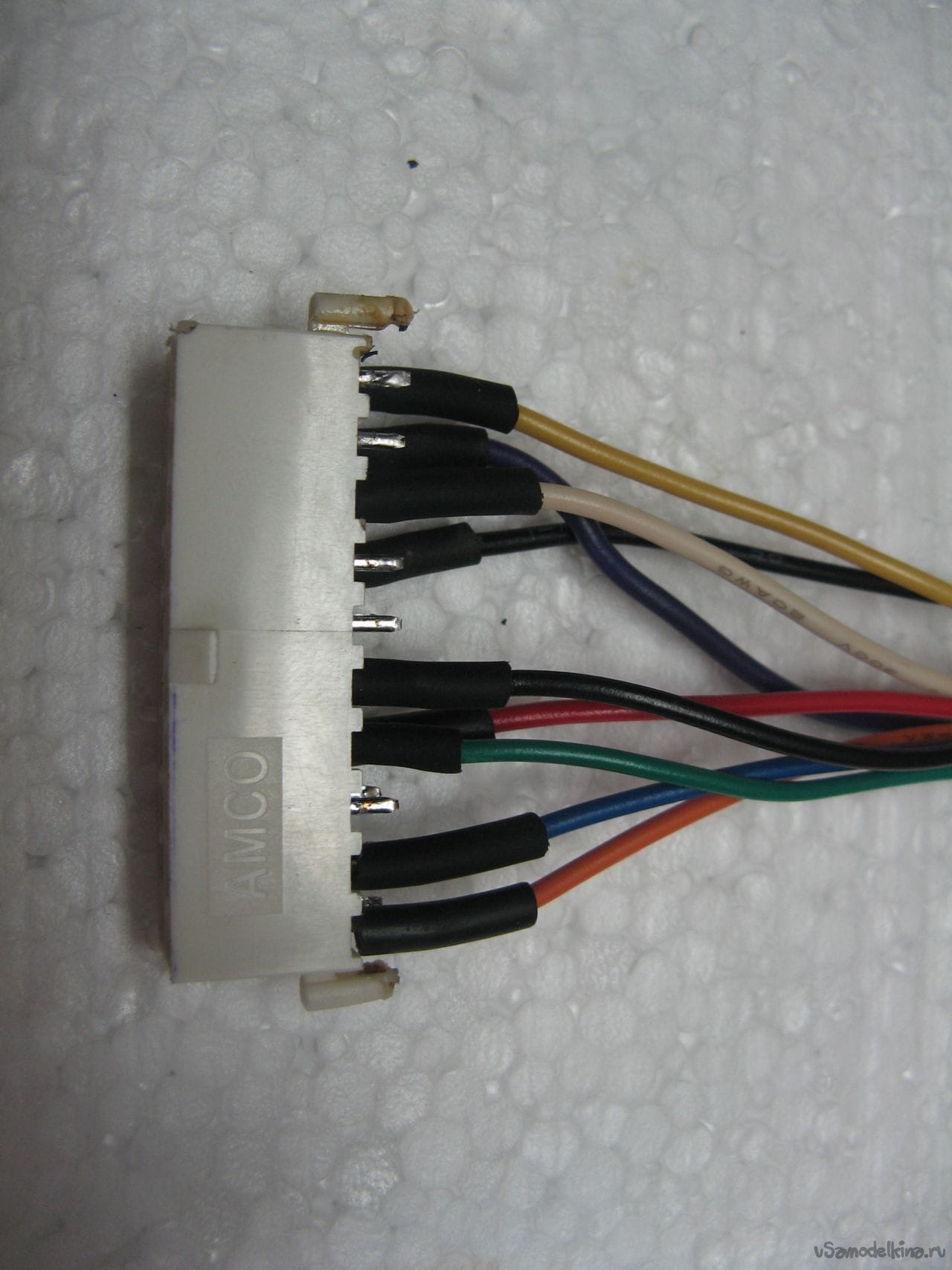

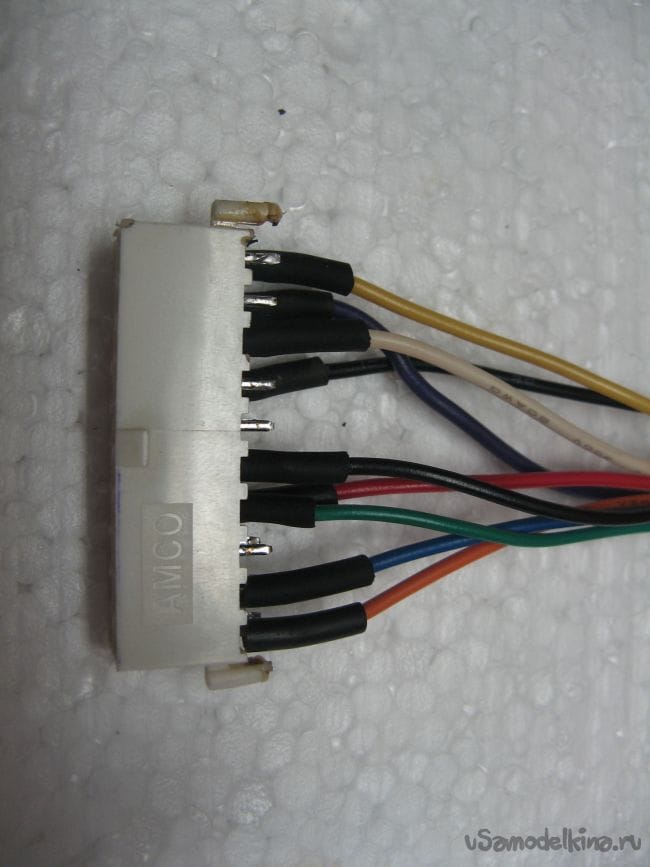

Пока сохнет основа корпуса, приступим к распайке схемы. Припаивает провода к разъему по цветам блока питания. Удобно паять состыковав оба разъема. Нам нужны: +5, +12, -5, -12, +3,3 и дежурные 5 В. Так же припаиваем провода к зеленому и черному, они пойдут на выключатель запуска.

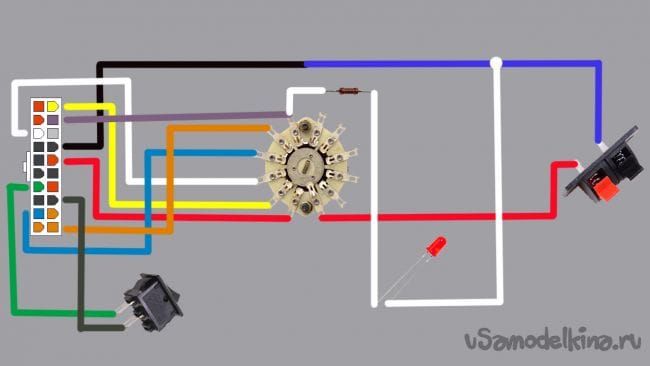

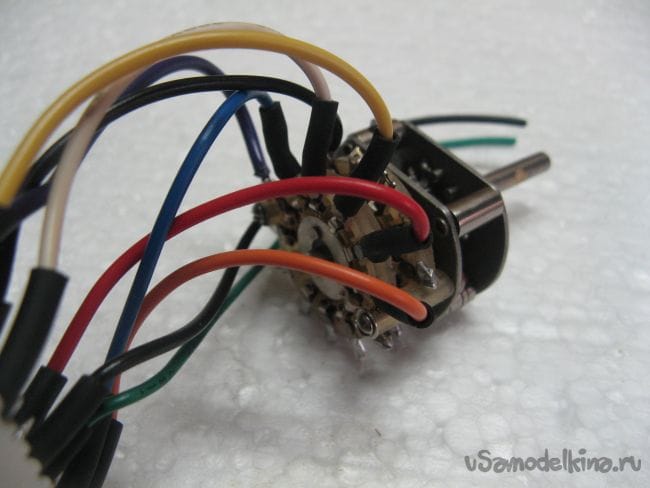

Распаиваем галетный переключатель согласно схеме.

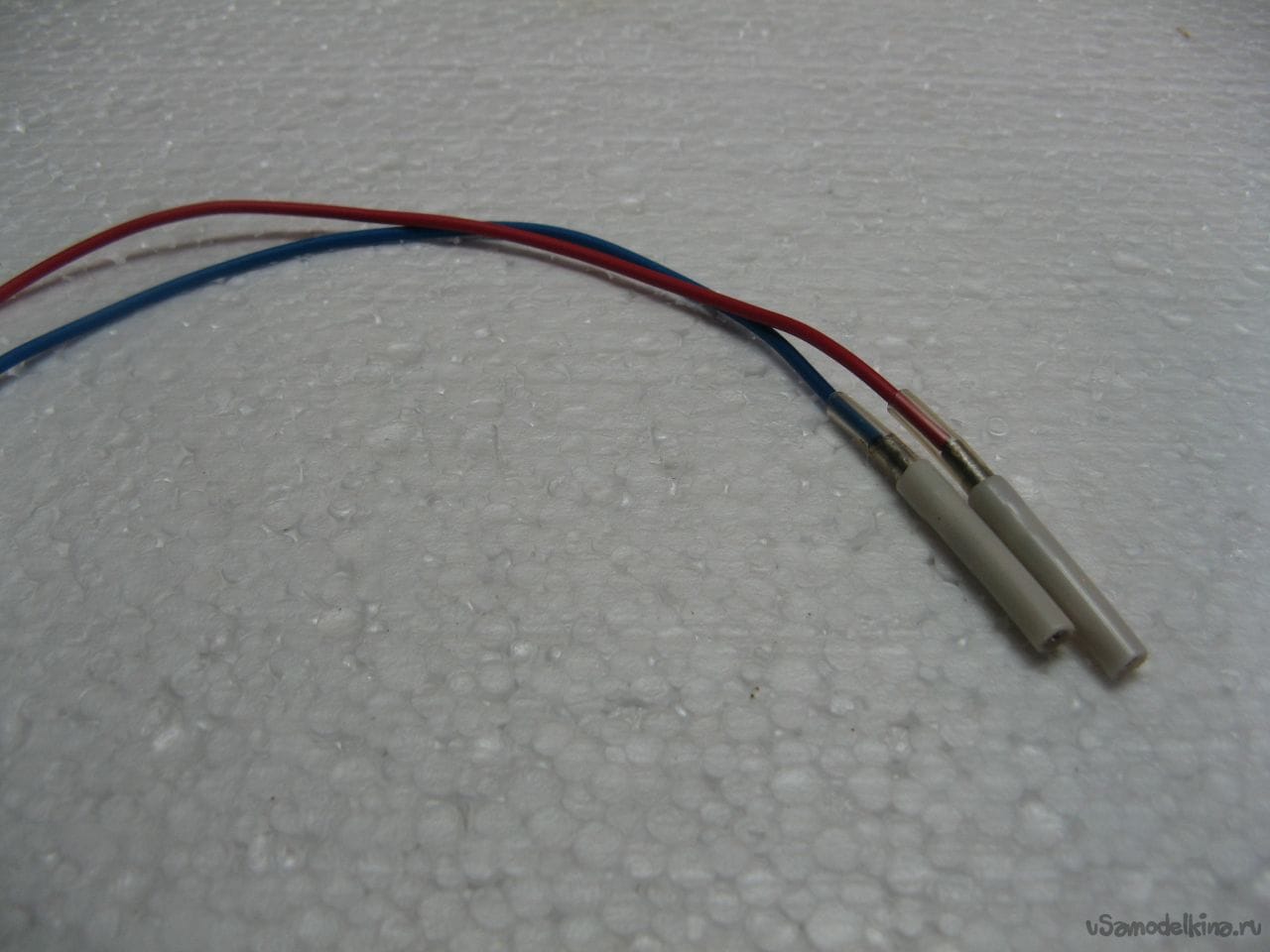

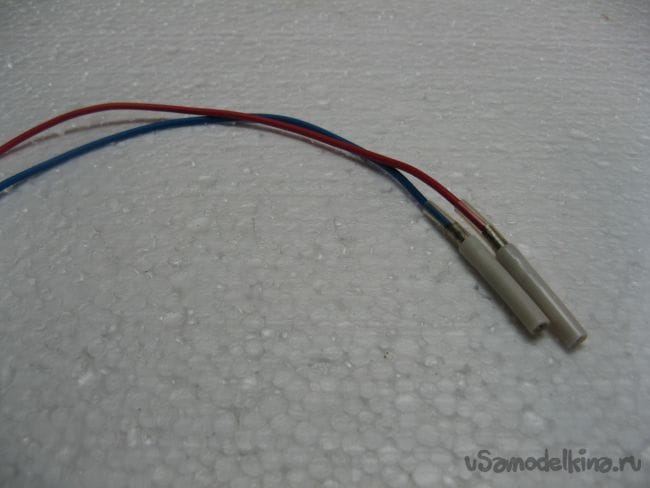

К выходным проводам припаиваем клеммы и изолируем их. Я их сделал разной длины, чтоб исключить замыкание.

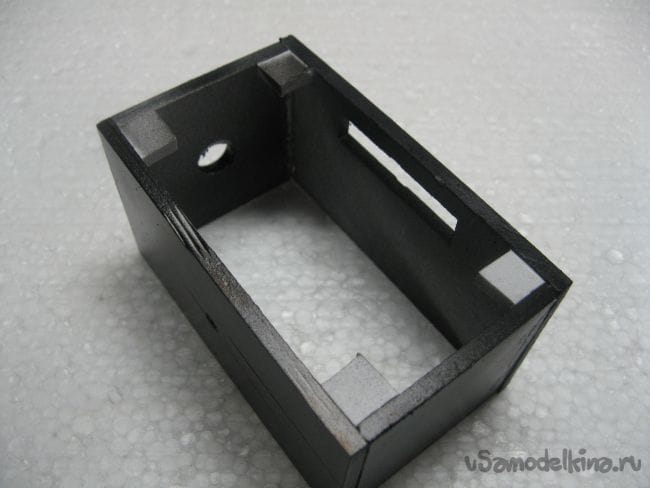

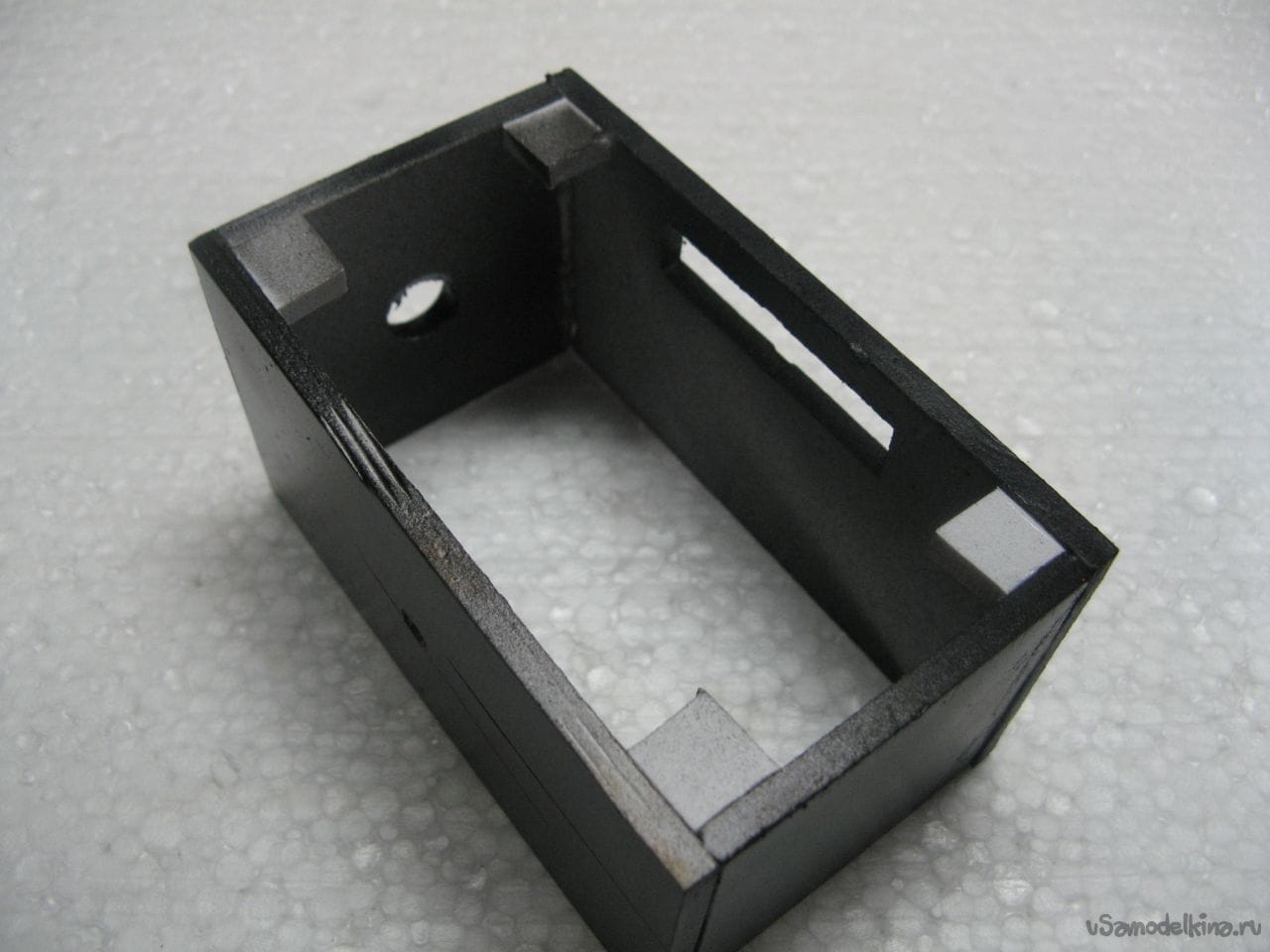

Переднюю панель буду клеить на супер клей, а заднюю на маленькие шурупы. Для задней панели нужны места в которые будут вкручиваться шурупы. Подклеил по кусочку пластика по углам. Получилось что-то на подобии "гаек".

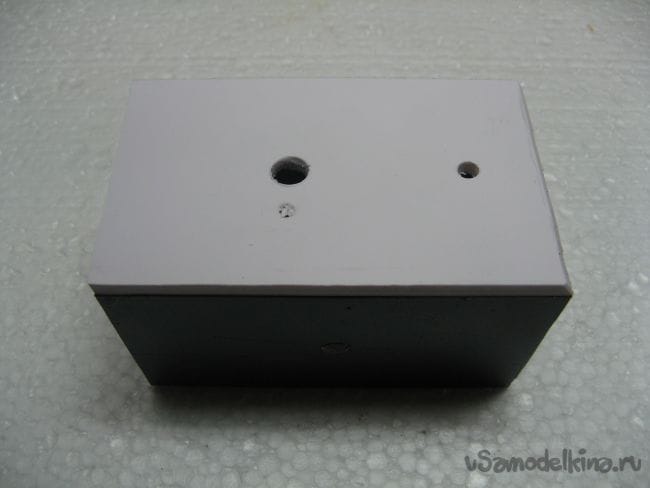

Приклеил переднюю панель. Видно на фото отверстие под ключ галетного переключателя.

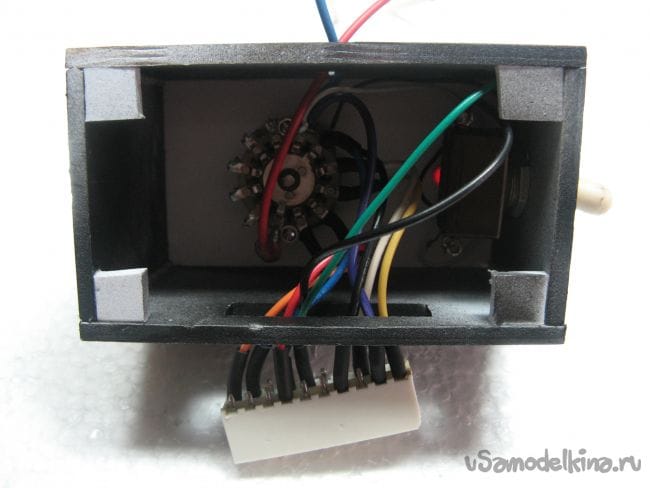

Далее закрепляю галетный переключатель. Устанавливаю выключатель. Так же припаиваю светодиод с резистором на провода дежурного напряжения. Вывожу выходные провода.

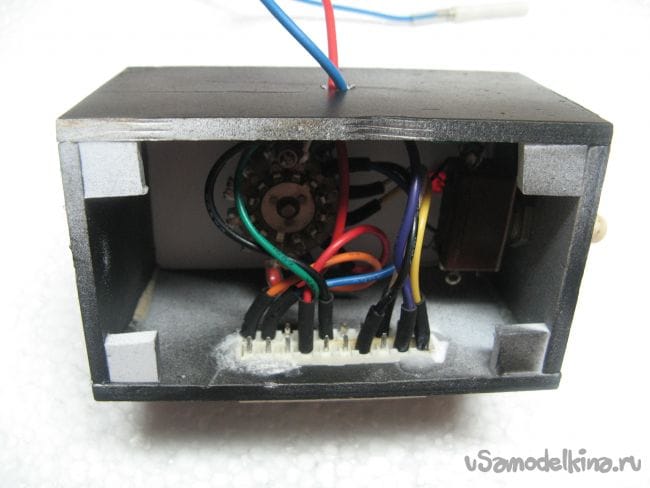

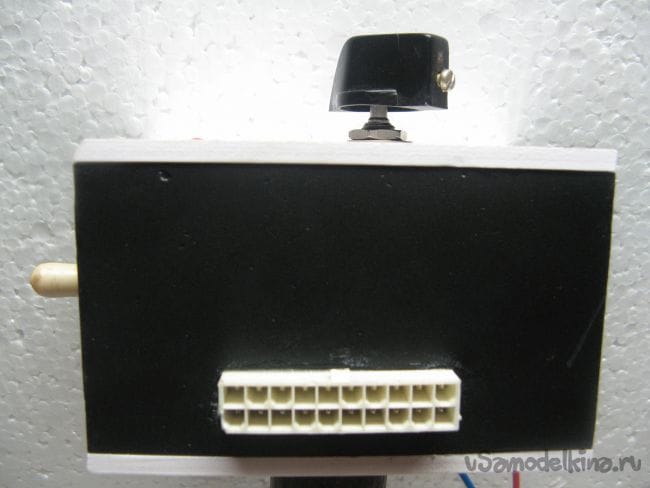

Разъем для подключения проверяемого блока питания буду крепить на супер клей с содой или солью. Можно и на термоклей, но он у меня на тот момент закончился.

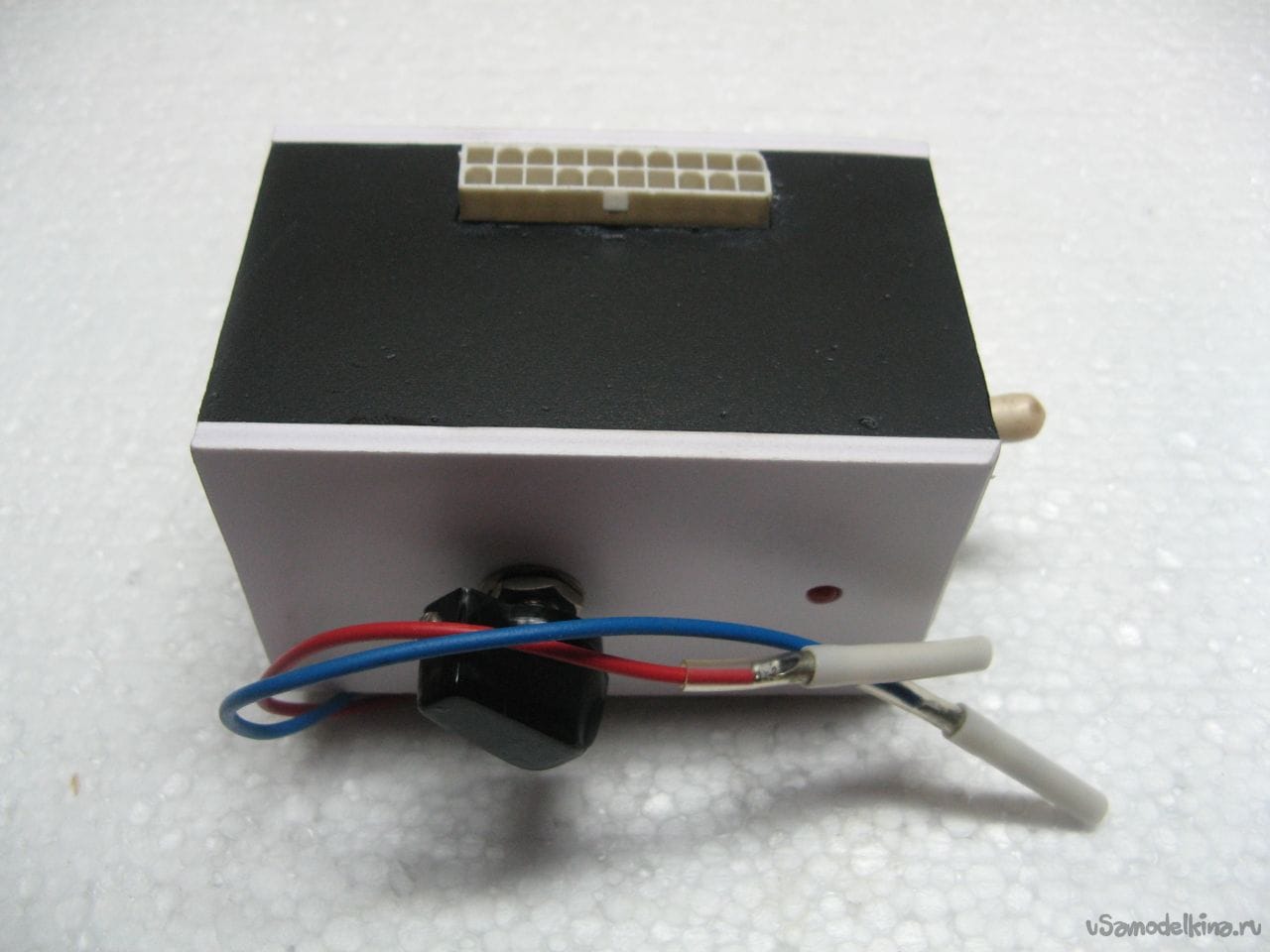

Прикручиваю заднюю панель на шурупы и модуль готов.

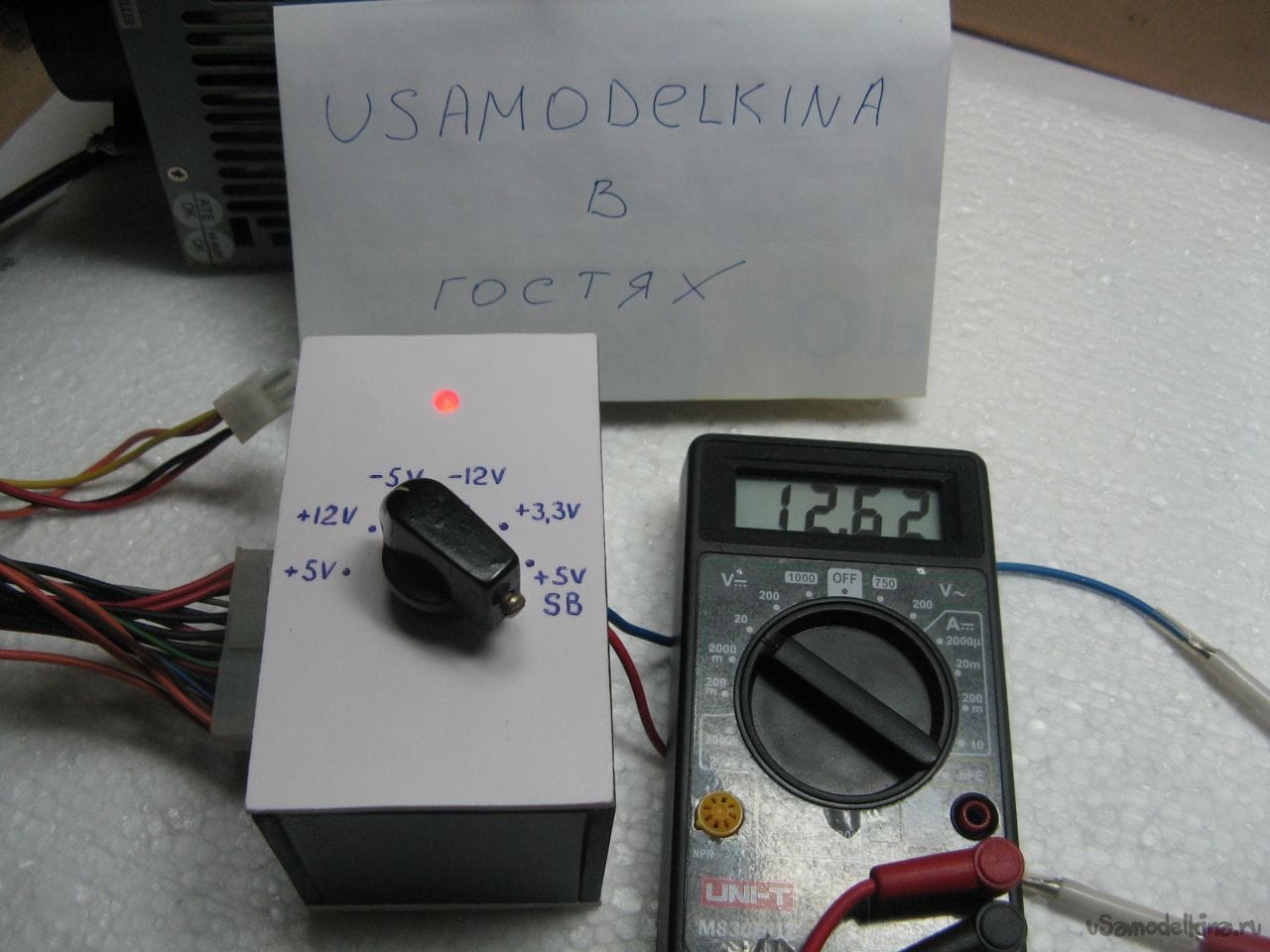

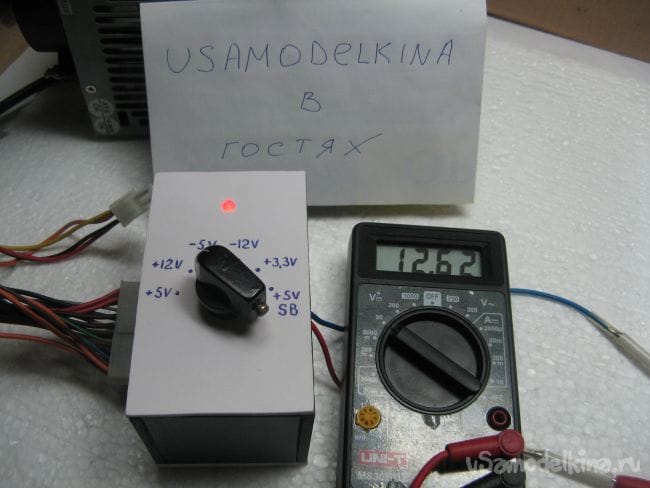

При сборке изменил положения проводов на галетном переключателе. Посчитал так более удобным. Подключаем проверяемый блок к нашему модулю. Переключая положения галетника, контролируем выходные напряжения или сопротивление.
