Регулируемый БП в корпусе модема



Всем привет! Понадобилось собрать небольшой блок питания. Попросил меня отец. Нашел нужные компоненты. Блок питания ему нужен для запитывания разной мелочевки. Ток нужен порядка 1000-1500 мА. Собирать буду на китайском модуле, соответственно с регулировкой. Раньше он пользовался тяжелым блоком питания, собранным мной на КРЕНках. Напряжение на выходе регулировалось галетным выключателем. Собирал его в начале 2000-х. Старый блок тяжелый и занимает много места. Так что сборка нового стала актуальной.

Для самоделки нам понадобится:

- корпус от старого модема;
- блок питания от нетбука;
- понижающий китайский модуль;
- резистор с выключателем;
- цифровой вольтметр;
- клеммы;
- сетевой разъем.

О комплектующих.

Малогабаритный корпус от ADSL модема.

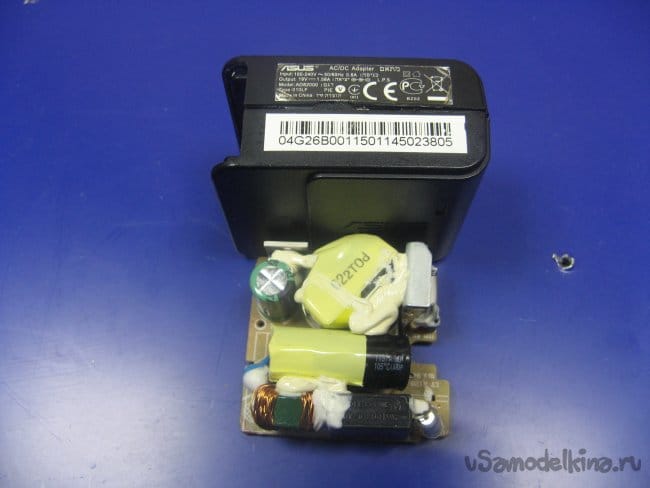

Основа блока питания, готовый блок от старого нетбука.

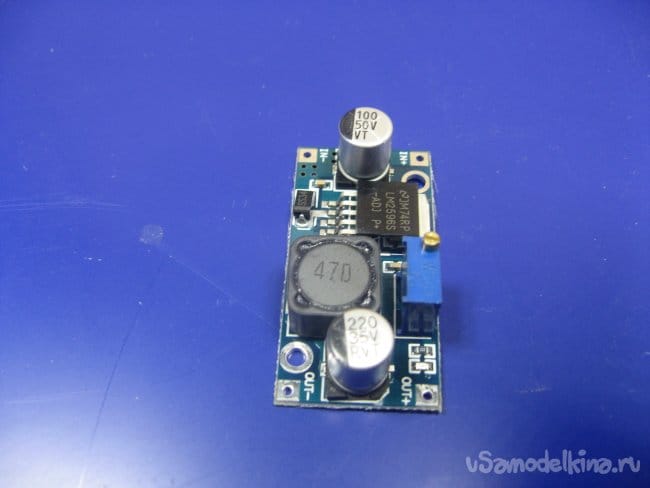

Понижающий DC/DC модуль из поднебесной. Собран модуль на микросхеме LM2596S. Будет отвечать за регулировку.

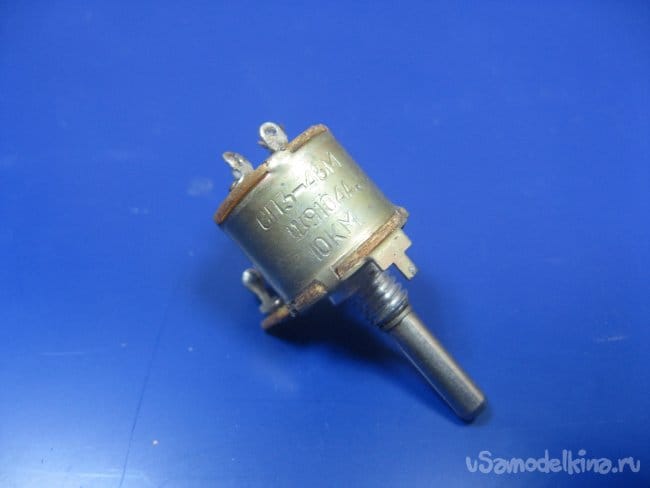

Отечественный резистор на 10 кОм с выключателем.

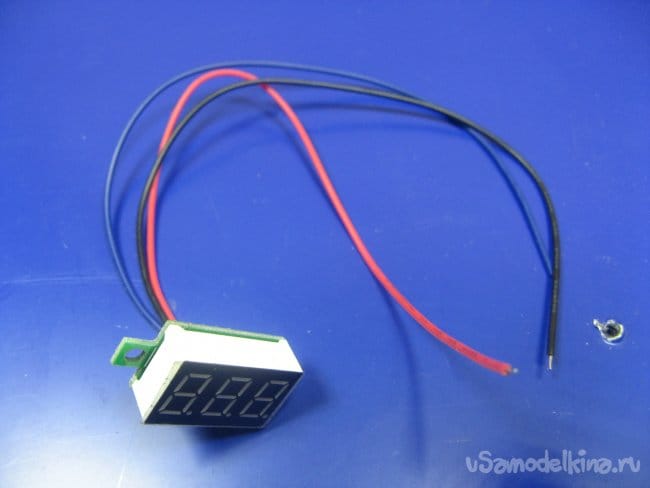

Малогабаритный вольтметр из Китая. Маленький и довольно точный.

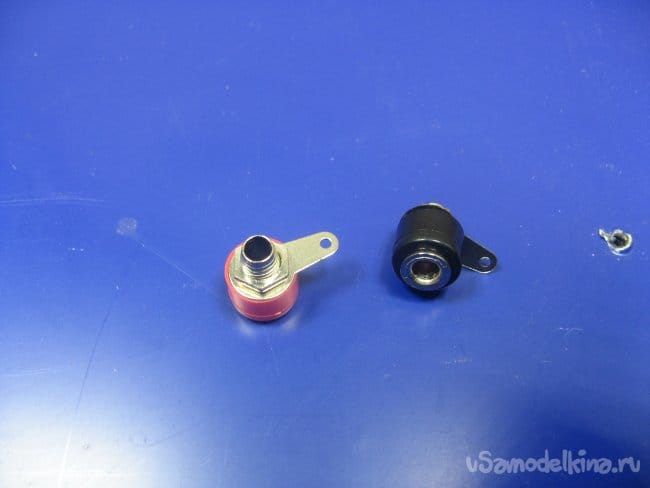

Китайские клеммы. Соответственно разного цвета.

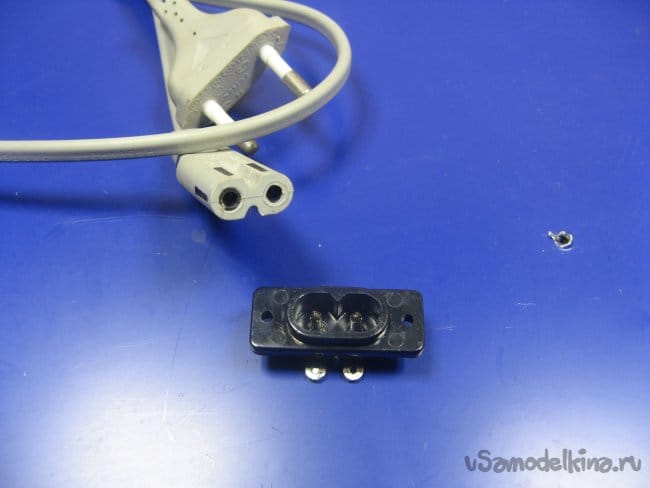

Разъем со старого принтера. Для подвода сетевого напряжения.

Сборка.

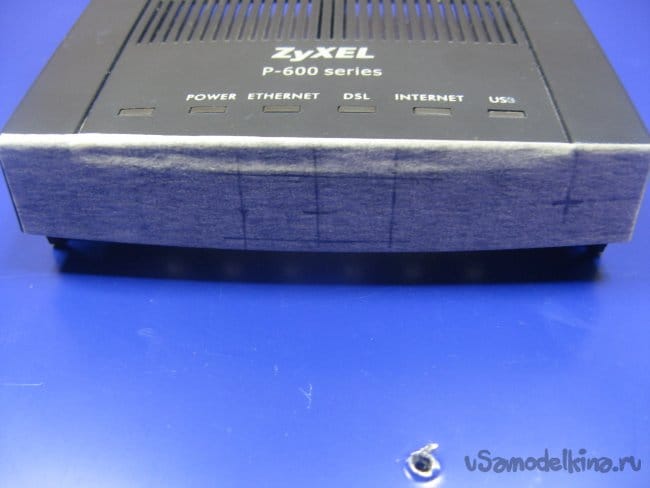

Клею малярный скотч. Делаю разметку под компоненты.

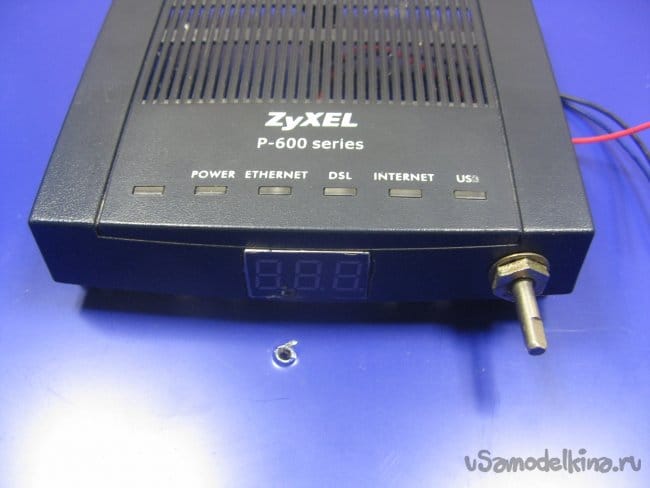

Вырезаю окно и сверлю отверстие. Примеряю.

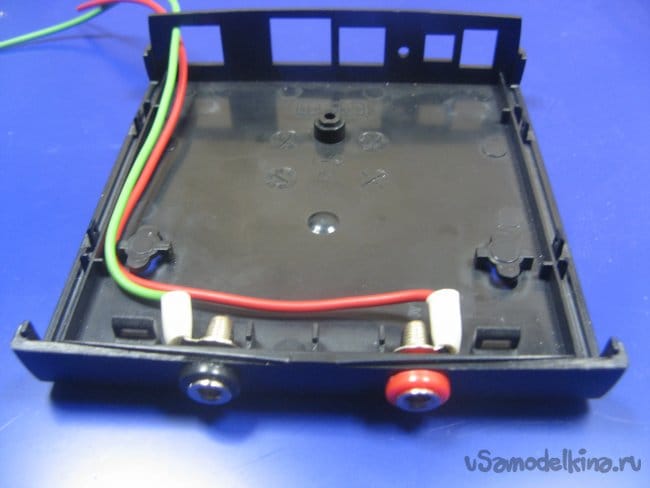

Беру провода с наконечниками. Прикручиваю к клеммам.

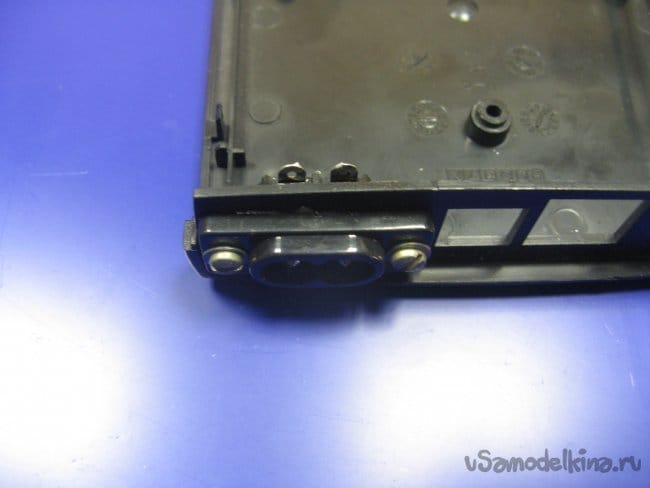

Прикручиваю разъем. Лишние отверстия заклею пластиком.

Подключаю плату к клеммам. Резистор для регулировки заменяю проводами.

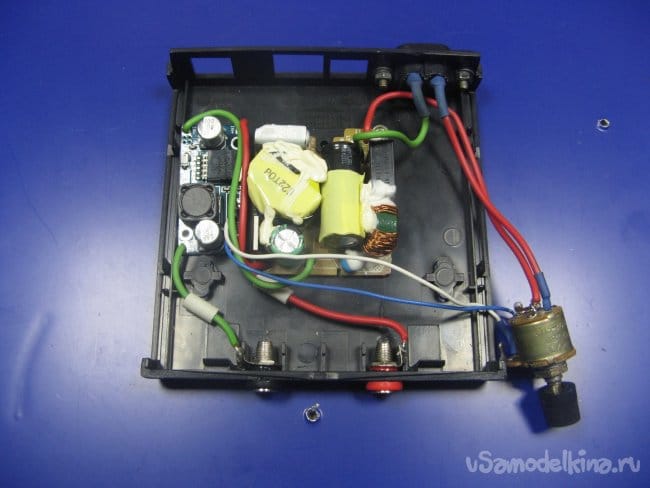

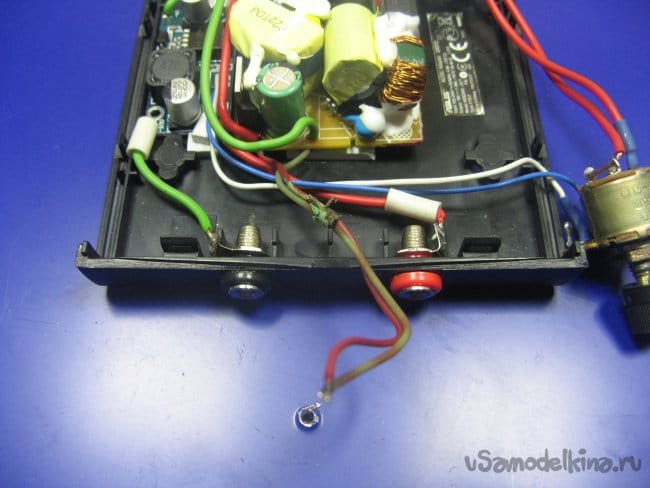

Устанавливаю основную плату блока питания. Стыкую ее выход с регулировочным модулем. Сетевые провода распаиваю, один в разрыв выключателем, другой прямо на плату. Подключаю резистор.

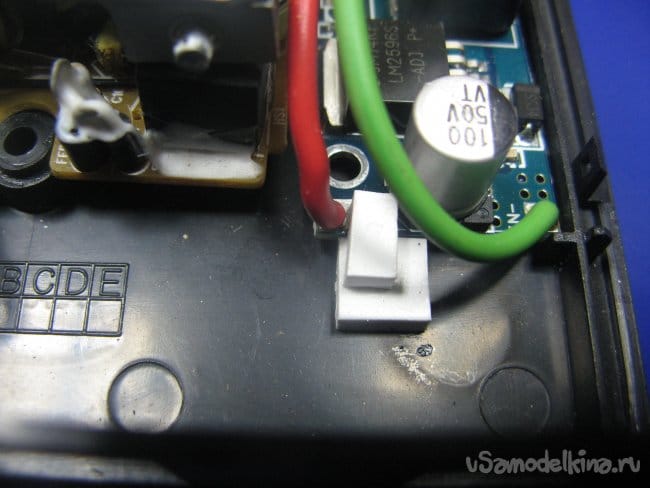

Отрезками пластика и супер клеем фиксирую платы.

С выхода платы нетбука вывел два провода.

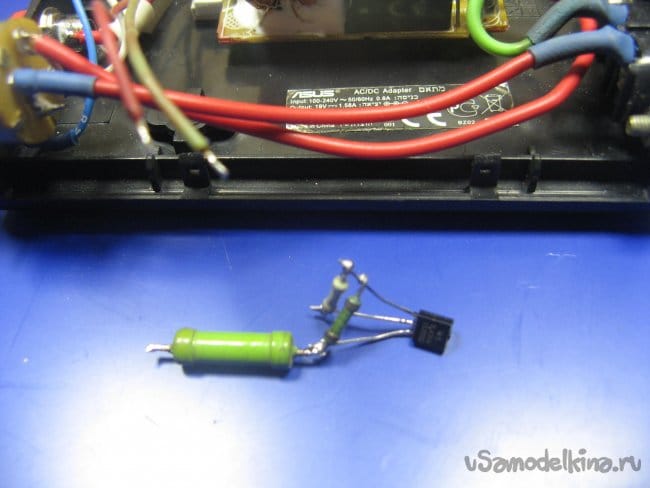

Для запитывания вольтметра, применю TL431 в стандартном подключении. Резисторы подобраны в расчете на 9 вольт.

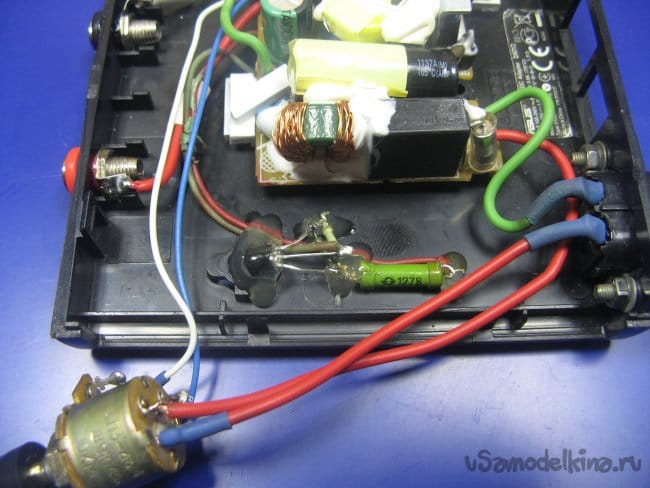

Стабилизатор приклеиваю горячим клеем.

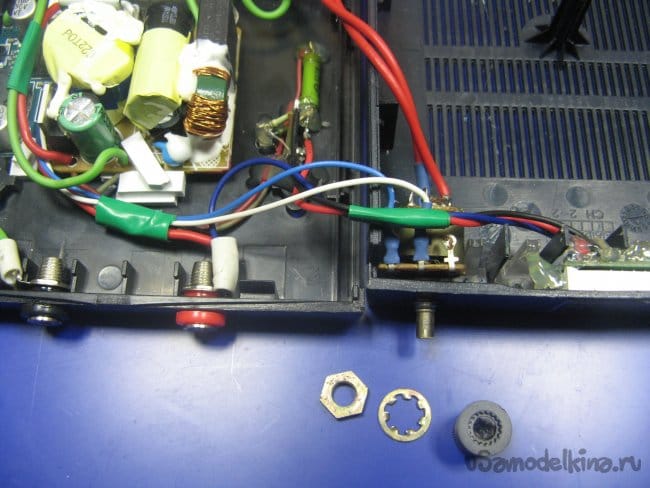

Распаиваю вольтметр. Креплю резистор.

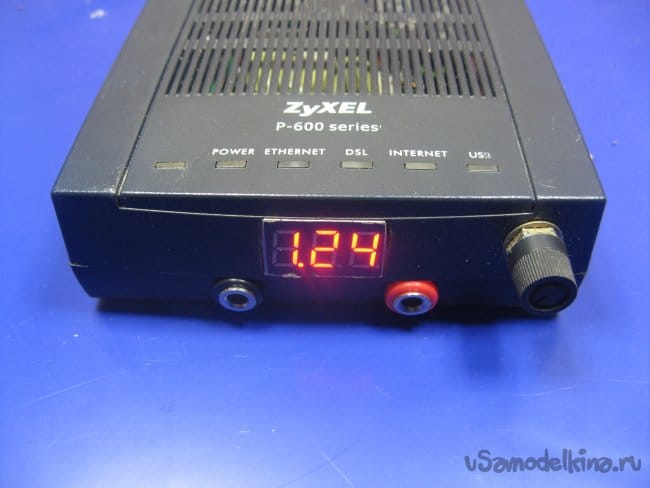

Включаю. Проверяю регулировку. Диапазон получился от 1,24 до 18.9 вольт.


Такой регулируемый блок питания получился. Результатом остался вполне доволен.

Сборка конструкции на видео:
