Регулируемый блок питания из БП-36-100

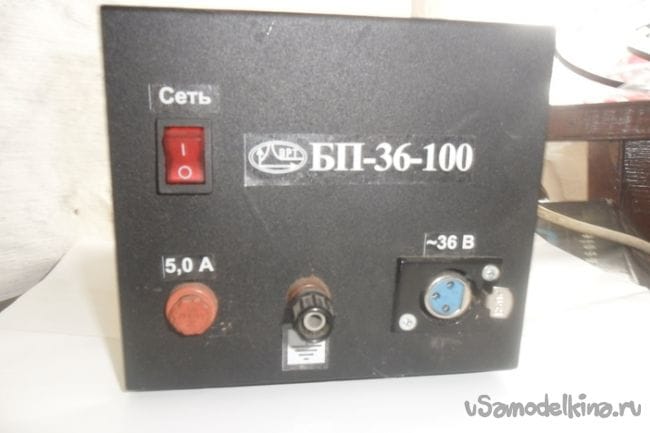

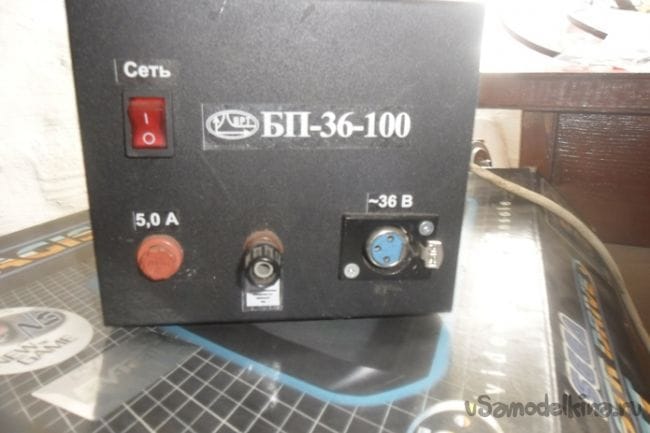

Любой уважающий себя радиолюбитель, долгое время занимающийся воплощением творческих идей в жизнь или просто собирающий на своем столе поделки - самоделки приходит к здравому решению - иметь свой, личный, регулируемый источник питания. Раньше я смастерил приличное количество этого добра, но все променял, подарил и раздал друзьям, родственникам и товарищам. Правильно говорят - сапожник всегда без своих сапог. Наконец, у меня разродилась умная мысля - для самого себя изготовить личный регулируемый блок питания приличного качества. Сохранился в моих закромах заводской блок питания для подогревателей газа БП-36-100.
Хотелось когда - то смастерить из него лабораторный блок постоянного напряжения, но показался тяжеловатым и изделие пролежало долгое время мертвым капиталом.

Чтобы идея не угасала, выписал на Алиэкспресс сборку диодного моста KBL410,

для регулятора напряжения микросхему LM317

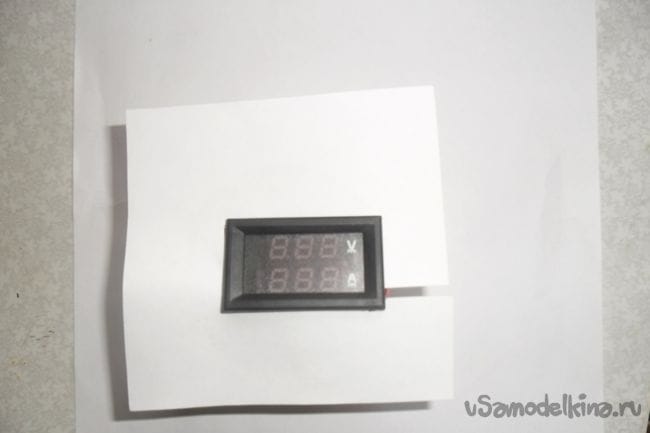

и цифровой вольт - амперметр.

Через парочку недель прибыла первая посылка (бандеролька), а вскоре получил сразу две, их прямо на домашний адрес принес почтальон. Разложил я все богатство на столе, полюбовался, начал искать и собирать недостающие компоненты по бездонным закромам в виде чердаков, кладовок и сараев; приборные клеммы, разъемы и прочую мелочь.

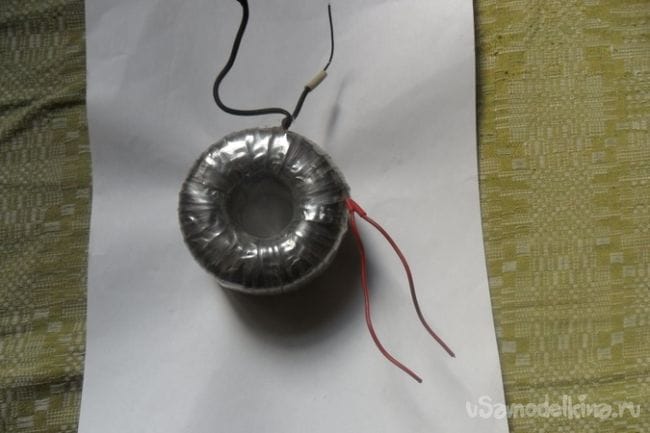

Трансформатор из корпуса вынул,
смотал со вторичной обмотки 50 витков. Для питания вольтамперметра намотал отдельную обмотку в два провода - 40 витков.
Блок питания решил собирать в другом корпусе, этот корпус отштампован из толстоватого железа и трудно поддается обработке.

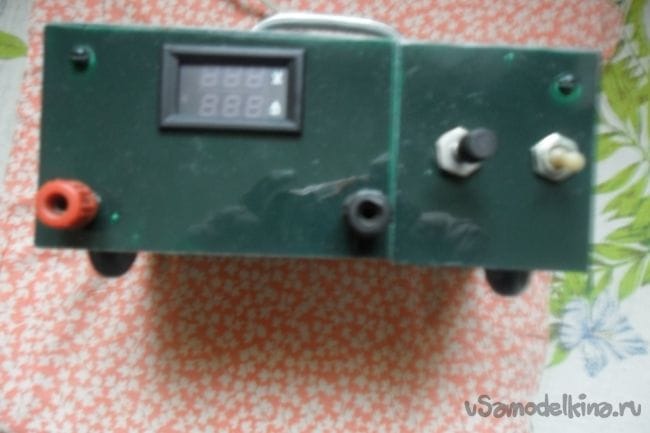

Лицевую панель вырезал из куска пластика от холодильника.

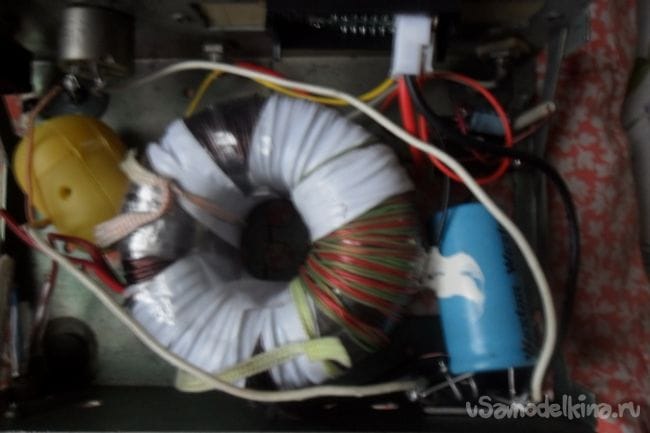

Диодный мост и микросхему установил на радиаторах. Монтаж навесной,

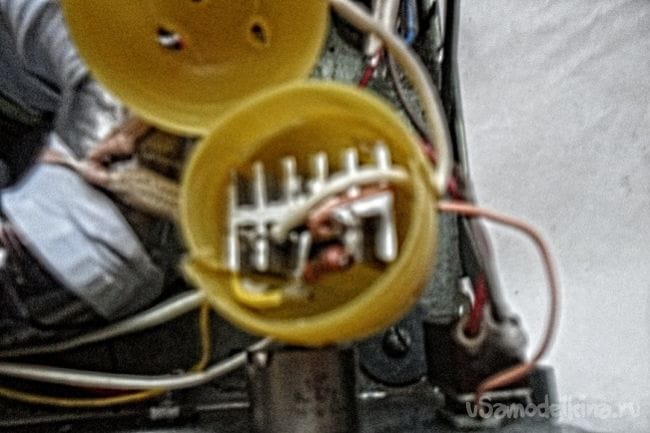

микросхему спрятал в пенал от киндер сюрприза, в пенале предварительно насверлил отверстий для вентиляции.

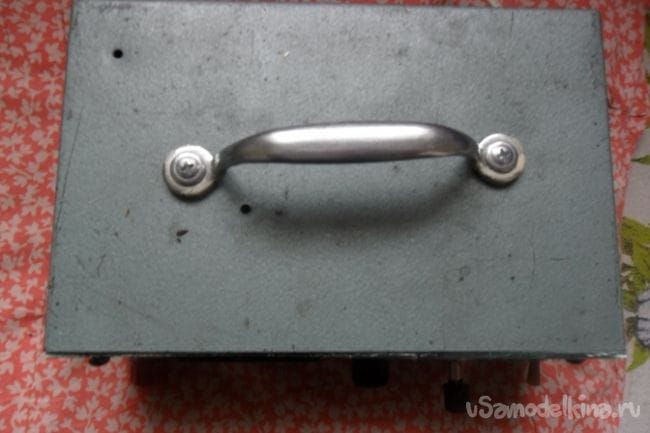

Крышку корпуса снабдил ручкой для переноски.

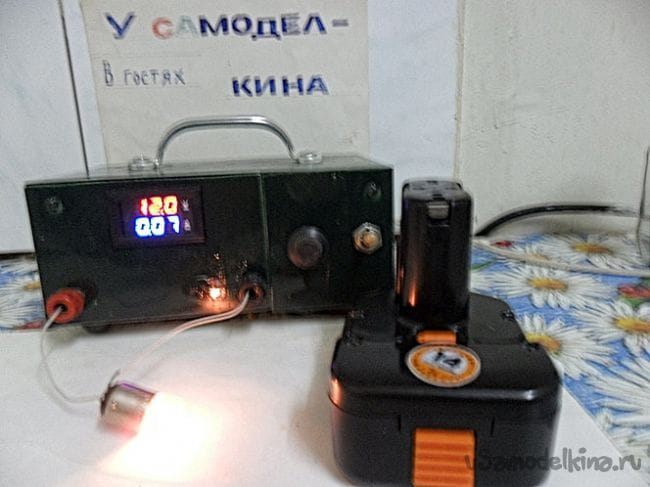

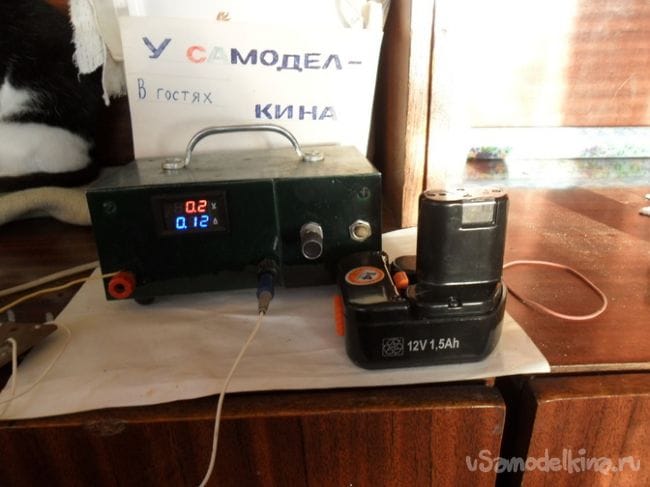

Электрическая схема блока питания типичная, несколько поделок видел даже на нашем сайте, поэтому ее не привожу в статье. Тестирование блок прошел успешно, кроме этого им можно заряжать аккумуляторные батареи.

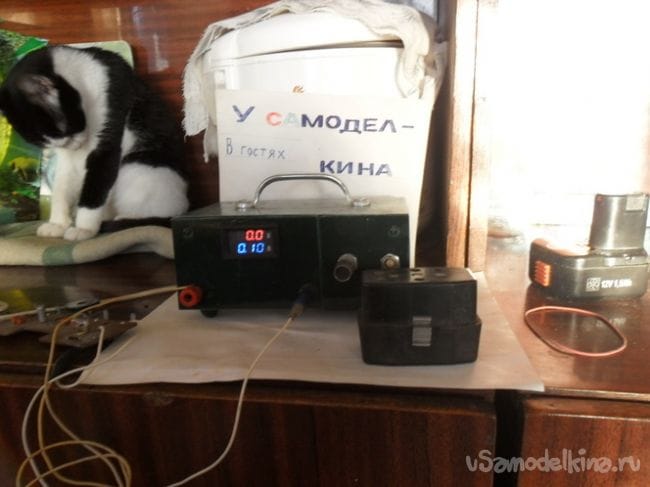

В настоящий момент формую аккумуляторный блок от шуруповерта.
