    Многоканальное зарядное устройство


    Поступил мне небольшой заказ на необычное зарядное устройство. Ребята из клуба по лезертагу, испытывают трудность в одновременном заряде нескольких автоматов. Ранее они использовали одно ЗУ, заряжало оно до десяти автоматов. Один зарядился, другой нет. В автоматах используется свинцово-кислотный аккумулятор на 6 вольт. Значит нужно заряжать примерно до 7.3 вольта. Для данных аккумуляторов нужен ток в 120 мА.
    Для этих целей были приобретены, в Поднебесной, модули заряда.

    Для самоделки нам понадобится:
    - модули на LM2596S;
    - провода с разъемами;
    - двухсторонняя клейкая лента;
    - короб для проводки;
    - ПВХ пластик;
    - инструменты.

    О компонентах.

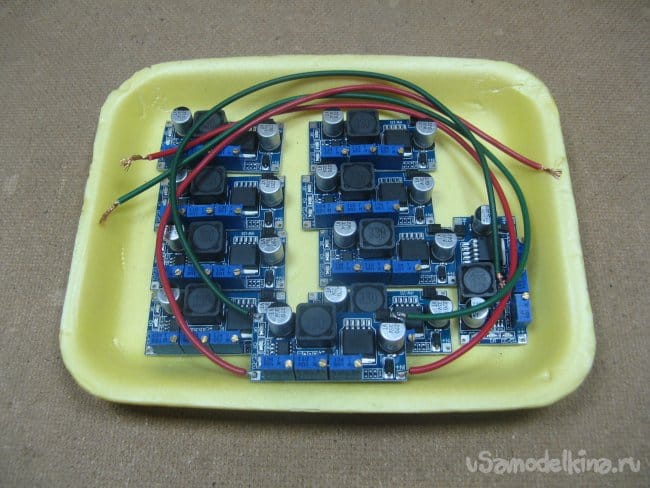

    Модули заряда ребята приобретали сами, по моей рекомендации. Применять буду 10 штук.

    Провода с разъемами задействую старые. Отсортирую те, которые в обрыве, такие имеются.

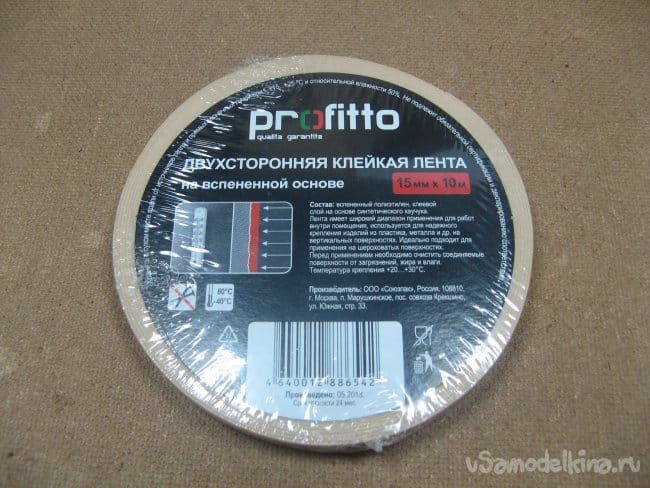

    Двухсторонняя клейкая лента. Толщина около 1 мм. Вспененная основа.

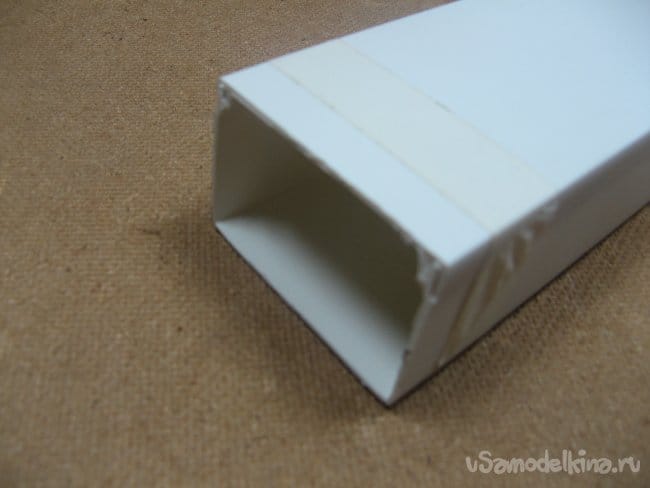

    Короб для проводки с размерами 40*60 мм. Нужен отрезок 500 мм.

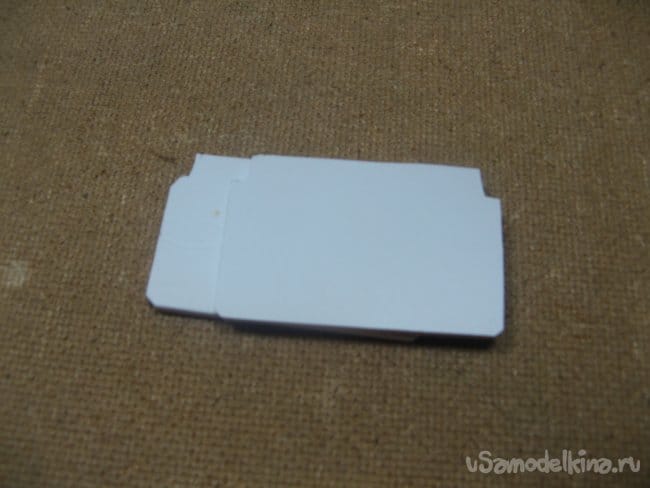

    Глушить отверстия я буду ПВХ пластиком.

    Предварительно вырезав две заглушки.

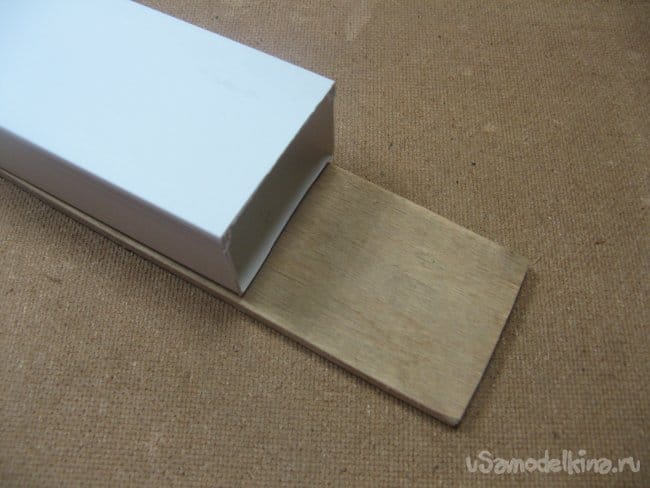

    Для жесткости док станции вырезал подкладку. К ней прикреплю кожух.


    Сборка.

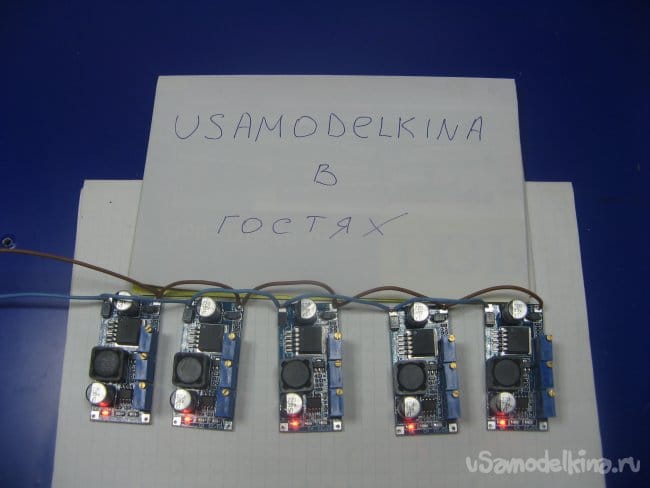

    Модули нужно соединить параллельно. Нарезал отрезки провода по 50-70 мм. Сечением 0.35 мм2. Все распаиваю соответственно полярности. Пробно распаял 5 штук. Верхним резистором настраиваем напряжение. Нижним резистором ток. 7.3 вольта и 120 мА, соответственно. Пробно включил.

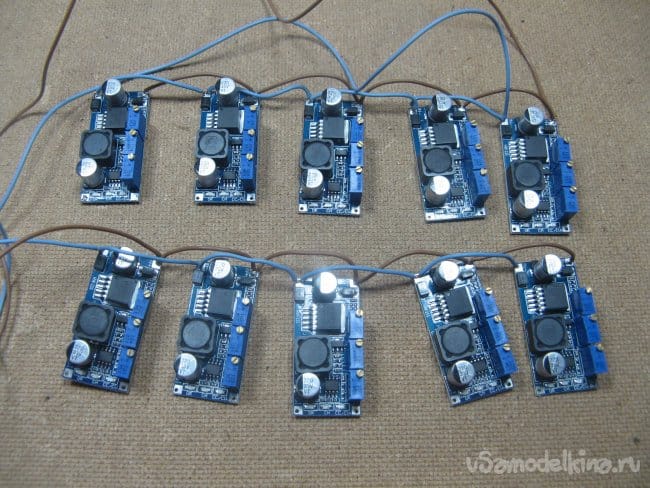

    Далее распаиваю все 10 модулей.

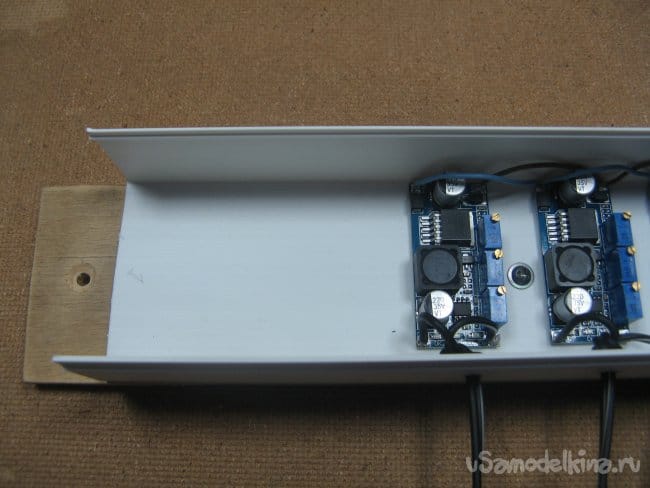

    Нарезаю двухстороннюю клейкую ленту отрезками. Клею к модулям. Модули практически не греются.

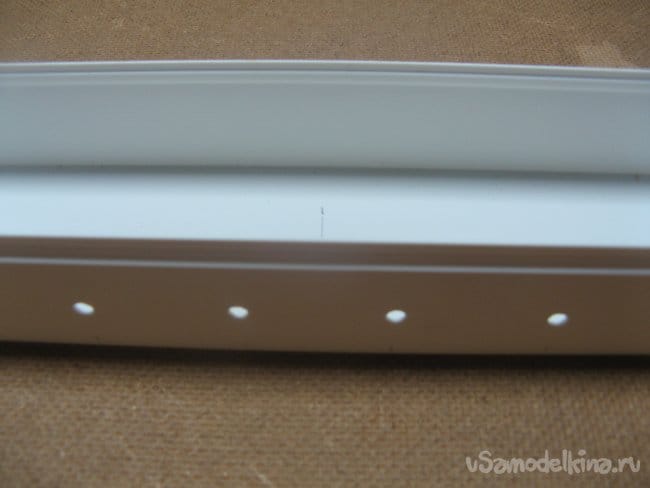

    В коробе сверю отверстия под провода.

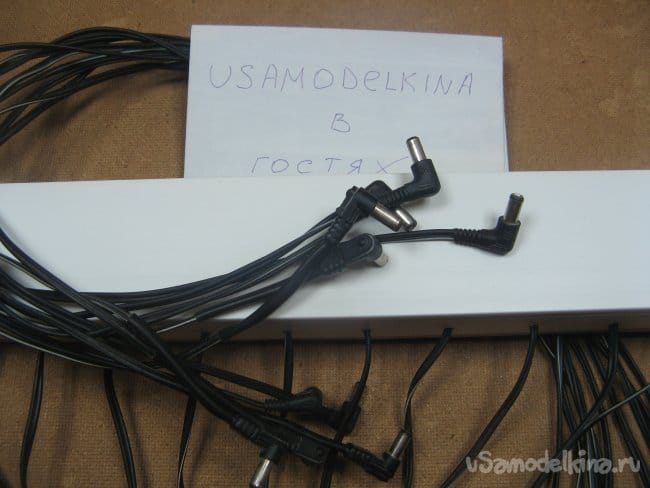

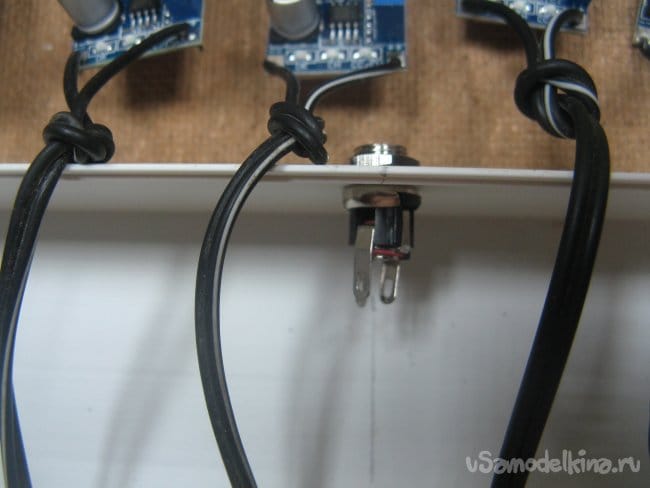

    Провода продеваю в отверстия. Для надежности завязываю узелки. Распаиваю выходные разъемы. Провода соответственно плюс и минус. Установлю разъем, для питания от внешнего БП. К разъему можно подключить ноутбучную «зарядку», компьютерный блок питания или бортовую сеть автомобиля.

    Разъем распаян и подключаю на пробу. Контролирую полярность разъема. Напряжение и ток тоже проверяю, если нужно, подстраиваю.

    Короб прикручиваю к подкладке из фанеры. В фанере сделал отверстия, для крепления зарядки на стену.

    Крышку одеваю и отдаю заказчику. Люди остались довольны. Аккумуляторы отлично заряжаются. Осталось чуть места, можно позже добавить еще модули.
