    Имитатор аккумулятора

    Здравствуйте, уважаемые Самоделкины!

    Предлагаю вашему вниманию и на ваш суд выношу свою очередную работу. Часто приходится ремонтировать зарядные устройства для автомобильных аккумуляторов свинцово-кислотной системы.

    Не всегда аккумулятор в наличии. Но это не главное. Моей целью было создать устройство, позволяющее ремонтировать и проверять зарядные устройства в том числе

    автоматические и с функцией восстановления аккумуляторов. Процесс проверки должен занимать не более 6 минут вместо часов при зарядке реального аккумулятора.

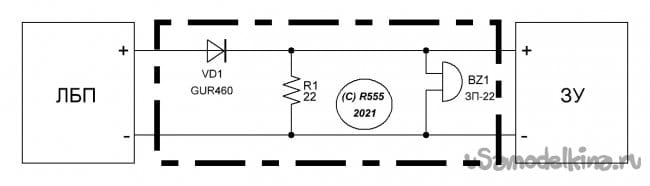

    Начну я как обычно с принципиальной электрической схемы. Как эта штука работает. Справа по схеме мы видим зарядное устройство. Слева лабораторный блок питания. В

    центре (обведено штриховой рамкой) само устройство.
    Принцип работы такой. С ЛБП подаётся сначала пониженное напряжение, имитирующее разряженный аккумулятор.

    Зарядное устройство это "видит" и даёт зарядный ток. Диод в схеме я поставил чтобы избежать конфликта между ЛБП и зарядным устройством. Это важно. Когда напряжение

    на выходе зарядника превосходит напряжение от ЛБП, диод просто не пропускает ток в обратном направлении. Резистор в керамическом корпусе является нагрузкой как для

    ЛБП, так и для зарядного устройства, что позволяет имитировать реальный севший аккумулятор. Обмануть, так сказать, зарядное устройство. Постепенно повышая напряжение

    на выходе ЛБП можно увидеть, когда ЗУ перестанет заряжать. Надеюсь, автолюбители знают, какое это напряжение для АКБ данной системы.

    Для чего я поставил пьезоизлучатель? Это для звукового контроля импульсного заряда АКБ. (восстановление).

    Переходим к самой самоделке.

    Инструменты:

    Паяльник
    Термопистолет
    Пинцет
    Нож
    Дрель
    Прочие инструменты Самодельщика

    Материалы:

    Термоклей
    Моментальный клей
    Флюс паяльный, канифоль, припой
    Спирт изопропиловый или другой растворитель
    Кембрик
    Резина

    Детали:

    Кремниевый диод с допустимым прямым током порядка 4 Ампер
    Излучатель пьезо
    Резистор сопротивлением 22 Ом и мощностью 5-7 Вт.
    Корпус
    Провода

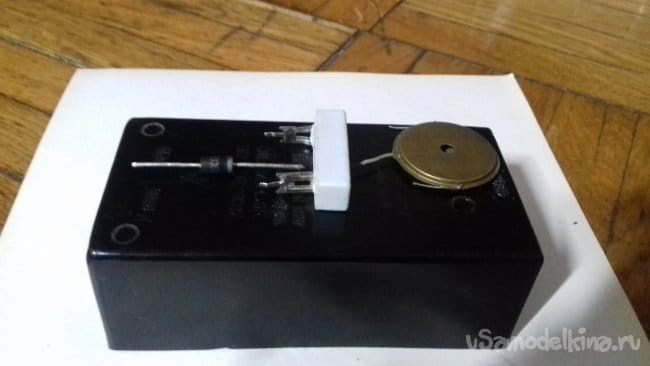

    Это детали для сборки устройства.

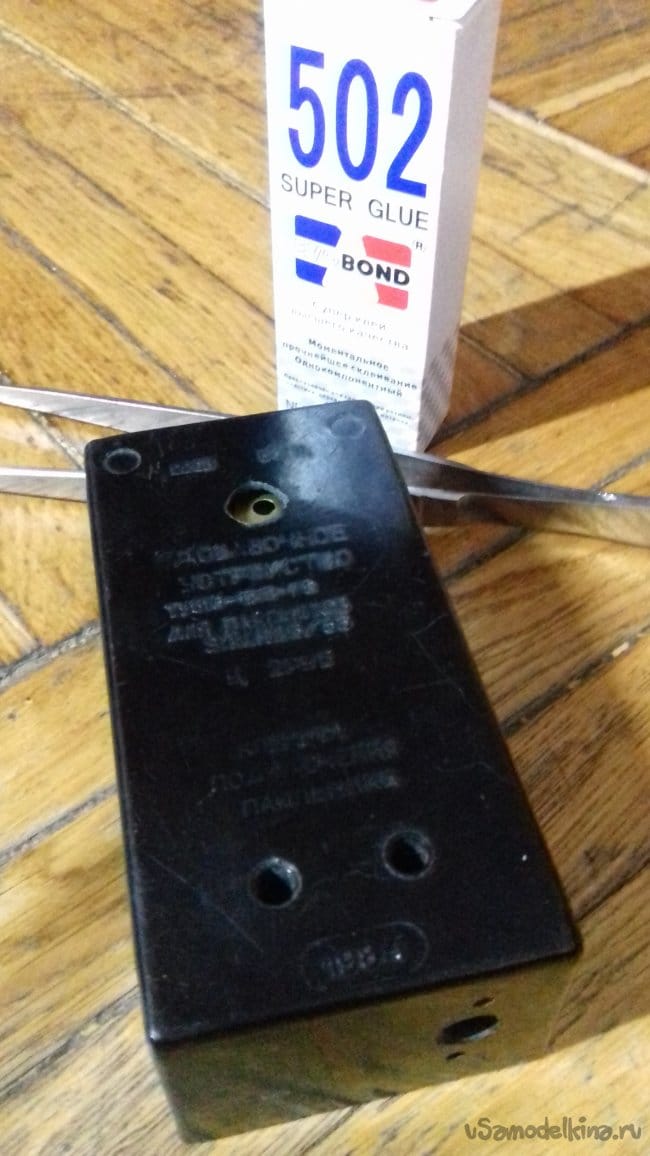

    Я использовал в качестве корпуса добавочное устройство для паяльника, который сгорел у меня в 90-х Провода применил так называемые колоночные. Удобно, что они имеют цветовую маркировку. Пьезо пищалку взял ЗП-22. По опыту знаю, что она звучит громче, чем, например, ЗП-1. У 22 отверстие по центру, возможно и резонанс подобран изготовителями.

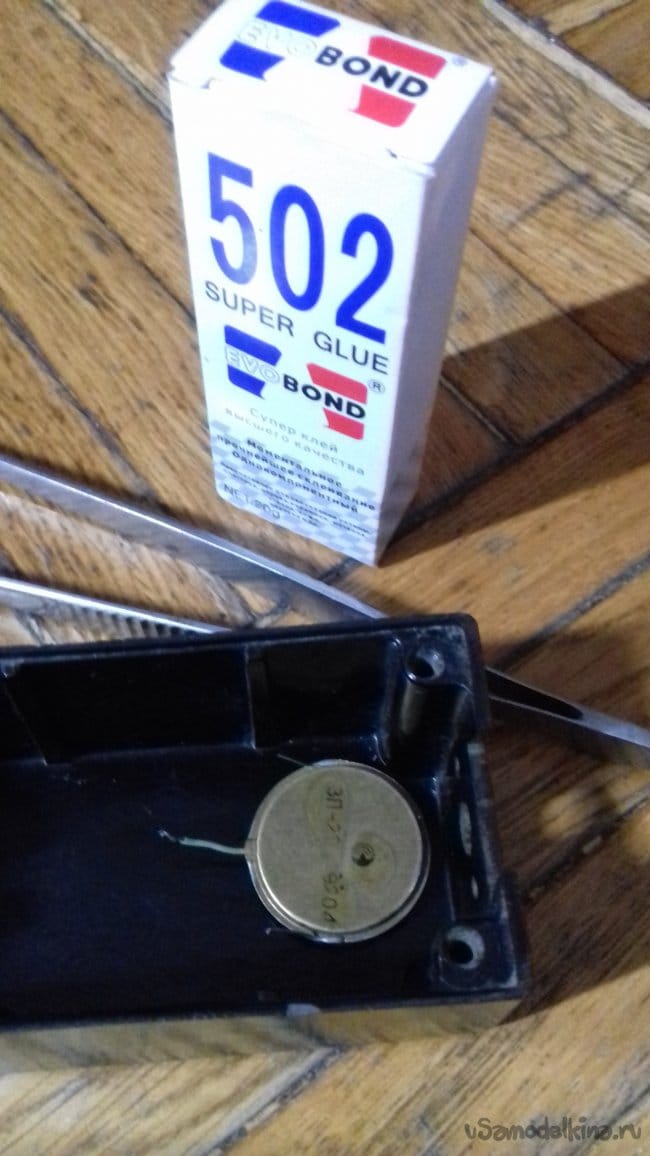

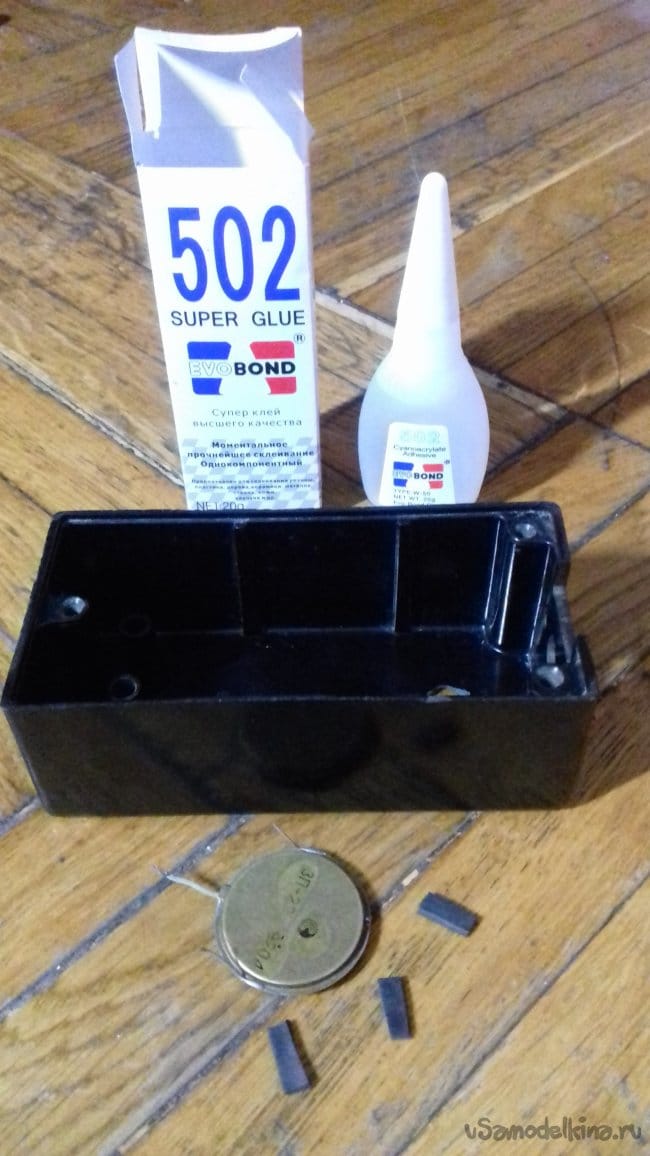

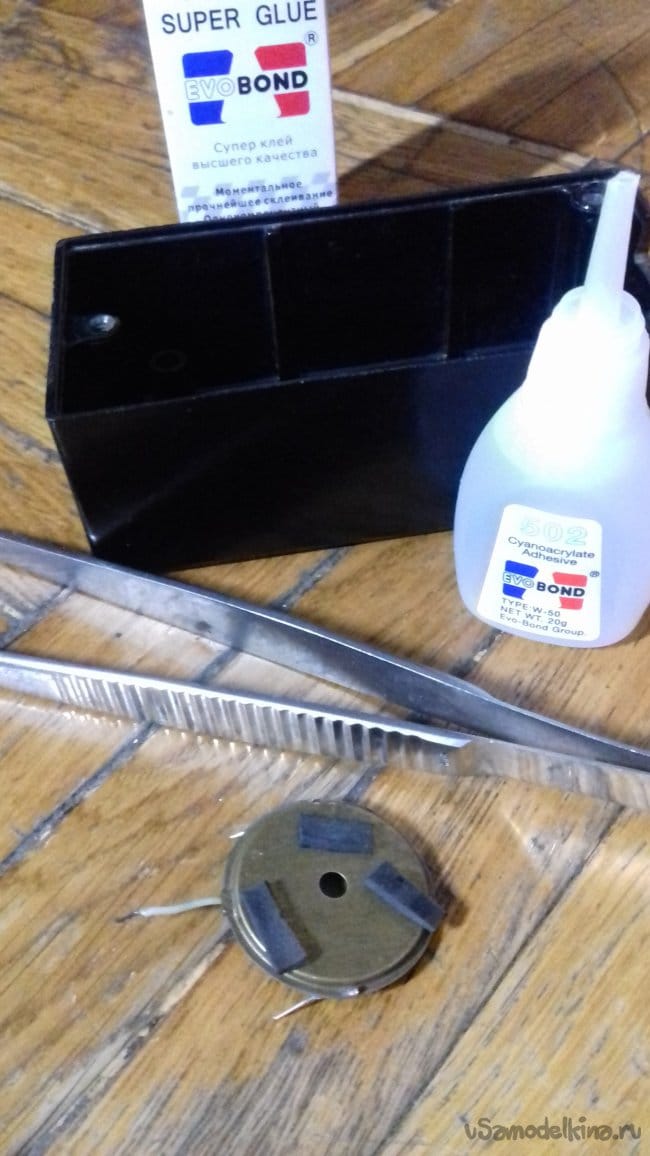

    Начал работу я со приклеивания пищалки. Важный момент. Для нормального громкого звука нужно было приклеить на резинках. Использовал полюбивщийся мне клей "Бонд 502". Схватывает настолько быстро, что только руки не забудь убрать. Я обычно работаю без перчаток, но здесь мне в помощь хороший пинцет. На фотке видно, что слегка не
    по центру приклеил керамический звонок)))

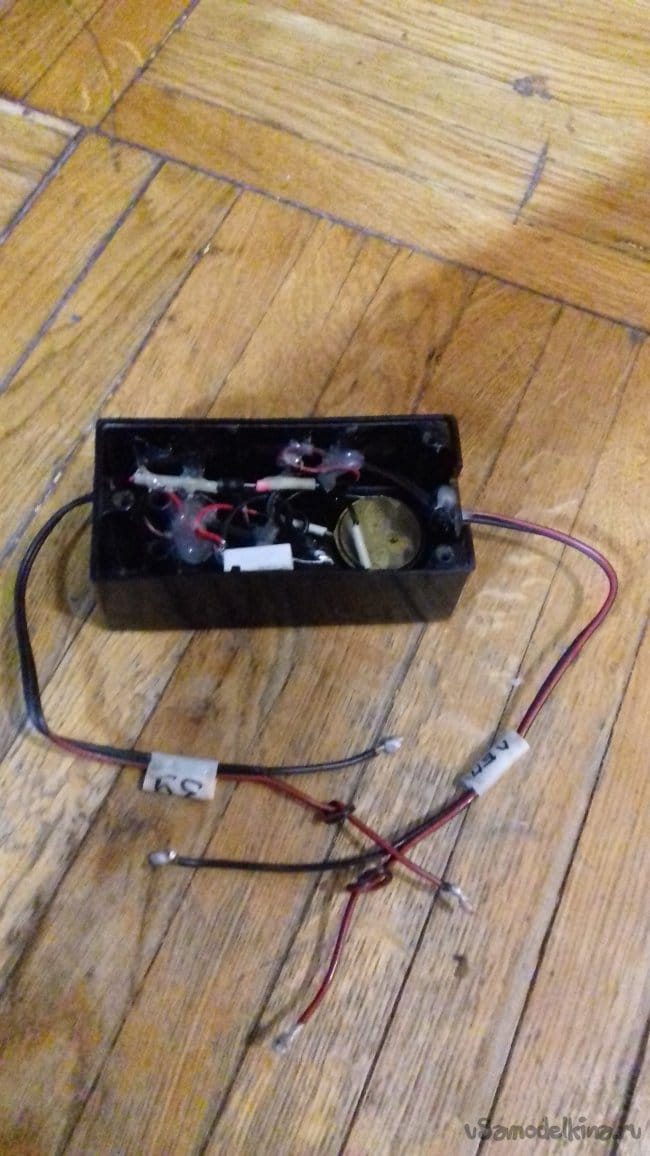

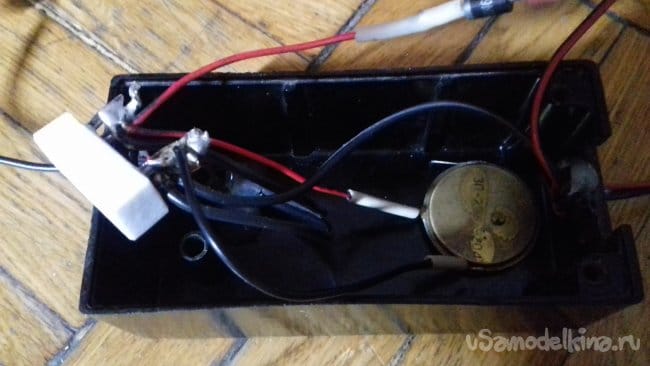

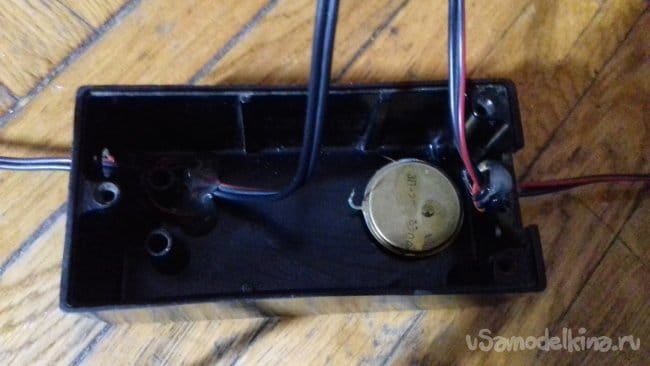

    А потом выполнил сборку. Термоклей и прочее...

    Результатом своей работы остался доволен. Моя самоделка показала отличные результаты. Например, при недавнем ремонте ЗУ промышленного производства "Электроника".

    Жду ваших комментариев.

    С уважением, R555. 13.12.2021.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Стабилизатор переменного напряжения ОСС

    Простое напоминающее устройство

    8.6
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.2
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.6 из 10 (голосов: 5 / История оценок)

    Добавить комментарий

    5 комментариев
    R555 Автор
    ino53,


    ставил малозаметную кнопочку, которой через небольшой резистор подавал напругу с выпрямителя прямо на клемму. Но не всегда срабатывало...

    Вот именно, что не всегда smile  friends


    Кто не ошибается, тот не делает ничего.
    R555 Автор
    Korolev,


    Там ток более 0,5 А получается, мощность резистора маловата.

    Ну да, реальный ток при напряжении 15 В будет даже 0,7 А, рассеиваемая мощность 10 Вт. Я считал, конечно. Но дело в том, что процесс проверки ЗУ занимает не более 6 минут (я указал в статье), а на практике и того меньше. Поэтому керамический резистор просто не успевает сильно нагреться. тем более отпаяться или сгореть. А так, формально, можно было бы поставить не на 5-7 Вт, а на 10. Не было под рукой.


    Кто не ошибается, тот не делает ничего.
    R555 Автор
    Korolev,


    А что, без ЛБП, на нагрузочный резистор ЗУ не реагирует?

    Реагирует, как и на автомобильную лампочку. Но это прокатывает только для примитивных ЗУ, состоящих из трансформатора, выпрямителя и регулируемого стабилизатора. Но с мало-мальски серьёзным ЗУ с автоматикой это работать не будет. ЗУ не даст ток зарядки, пока не определит степень разряда АКБ и примет решение восстанавливать или заряжать. А определяется это по нескольким факторам. И одним из самых важных как раз и является напряжение на аккумуляторе. Но резистор-это не источник напряжения. Поэтому без ЛБП здесь не обойтись


    Кто не ошибается, тот не делает ничего.
    ino53

    Я в похожей ситуации пошел другим путем. Для обмана защиты ЗУ (при напряжении на клеммах АКБ меньше -условно- 8 В или отриц., защита просто не подключала выход, см. ссылка,) ставил малозаметную кнопочку, которой через небольшой резистор подавал напругу с выпрямителя прямо на клемму. Но не всегда срабатывало... pardon

    Korolev

    Принцип работы такой. С ЛБП подаётся сначала пониженное напряжение, имитирующее разряженный аккумулятор. Зарядное устройство это "видит" и даёт зарядный ток

    А что, без ЛБП, на нагрузочный резистор ЗУ не реагирует? Там ток более 0,5 А получается, мощность резистора маловата.  scratch
