Всем доброго времени суток. Предлагаю вашему вниманию один из многих вариантов лабораторного блока питания. Данная конструкция сделана по гибридной схеме (использованы линейные и импульсные элементы) и работает в диапазоне 1,2-30В с регулировкой тока до 6А. Идея хоть и не нова, хотелось поделиться тем, что получилось у меня.
Стремиться к миниатюризации конструкции необходимости не было. Поэтому основой конструкции стали: силовой трансформатор от еще советского диапроектора «Диана-207» и китайские модули.
В данной конструкции было использовано:
- корпус G768A фирмы Gainta размерами 140х190х80
- китайский модуль преобразователя DC-DC CC/CV XL4016 9А 300W
- китайский модуль ампер-вольтметра 100V 10A
- трансформатор тороидальный от советского диапроектора «Диана-207»
- гнезда типа «тюльпан»
- кабельный ввод 7мм
- держатель для предохранителя 20х5
- вентилятор 50х50х15мм 12V
- стеклотекстолит фольгированный односторонний
- кусок оргстекла 125х175х5мм
- крепеж М3, М6
- провод монтажный
- трубка термоусадочная
- радиодетали согласно схеме
- стойки для плат 10мм с резьбой под винт 3мм
Далее и подробнее характеристики деталей по ходу описания
Из инструментов использовалось:
- дрель (желательно на стойке)
- МФИ типа «Dremel»
- паяльник
- отвертки, кусачки и т.д.

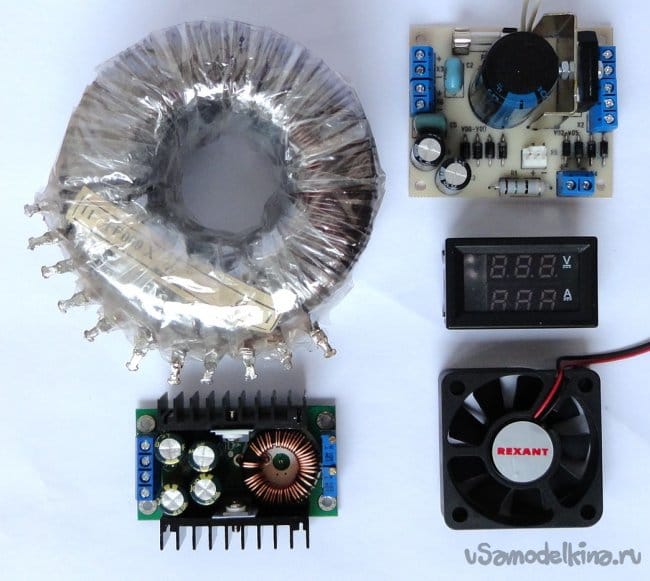

Основные элементы конструкции

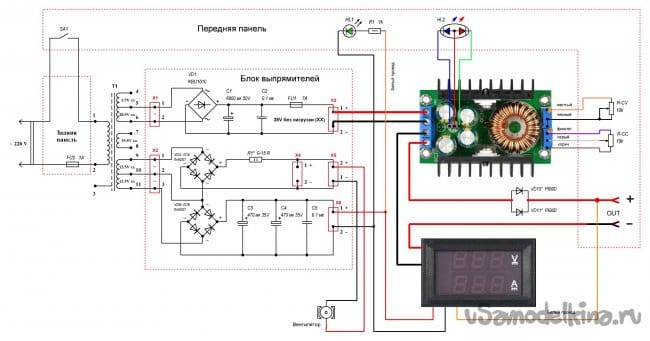

Схема ЛБП
Силовой трансформатор в диапроекторе обеспечивает долговременное питание лампы КГМ 24х150 то есть отдает 6,25А при 24В и имеет удобные дополнительные обмотки. Напряжения на обмотках указаны в режиме холостого хода. Поэтому все остальное подбиралось под него. Включение китайских модулей типовое, согласно схемам, указанным на сайте продавца (Aliexpress). Питание модуля ампер-вольтметра осуществляется от отдельного выпрямителя с конденсаторами фильтра. Провод измерения напряжения белого цвета (на схеме он рыжего цвета). С модуля понижающего преобразователя DC-DC CC/CV выпаяны подстроечные потенциометры и в место них на переднюю панель выведены регулировочные. У меня временно стоят обыкновенные регуляторы, но далее будут установлены многооборотные (места на панели и в корпусе рассчитывались именно под них). Так же выпаян индикаторный CC-CV двуцветный светодиод HL2 и с помощью маленькой платки, на которой установлен и светодиод HL1 «POWER», выведен на переднюю панель. Диоды VD10, VD11 можно установить в случае использования ЛБП в качестве зарядного устройства. Они служат для блокировки обратного тока. У меня они пока не установлены, но платка изготовлена (на случай необходимости), на которой установлены диоды P600D (каждый диод рассчитан на ток до 6А).

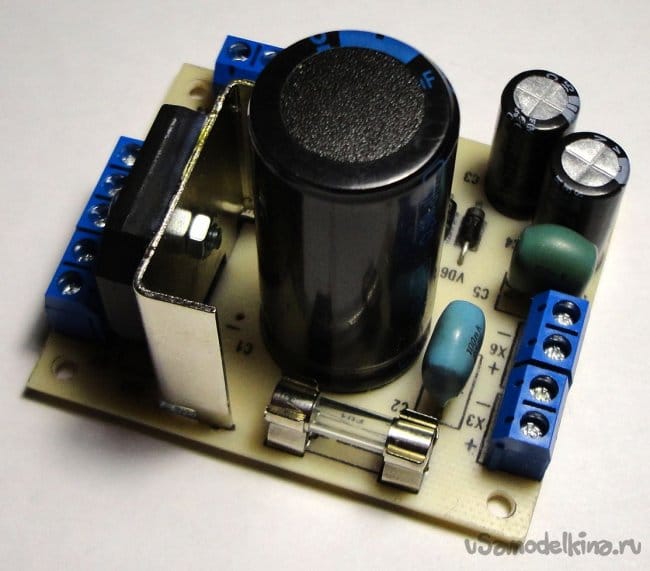

Блок выпрямителей.

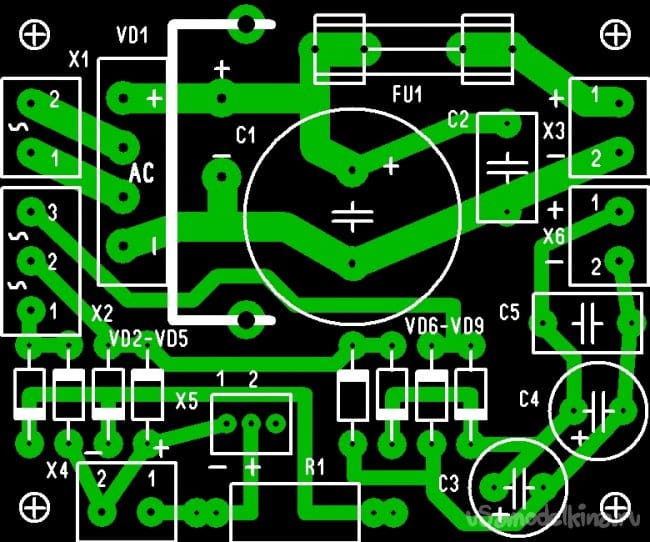

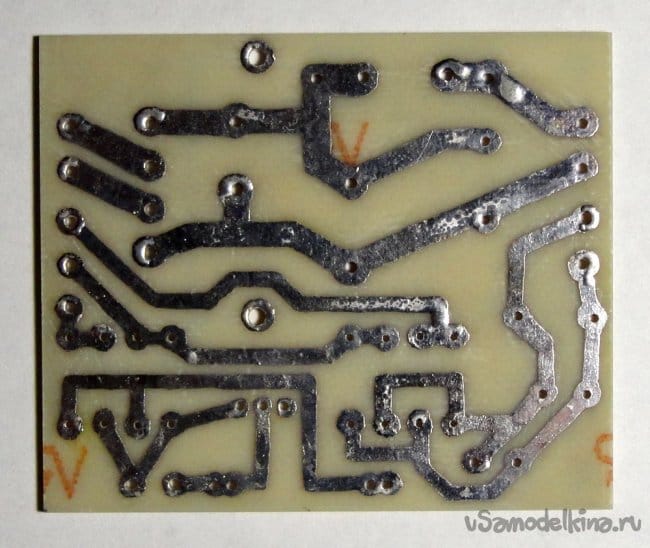

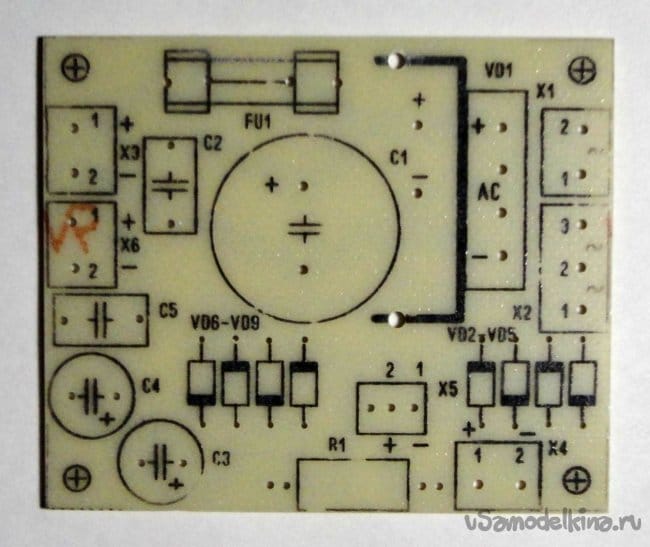

В блоке выпрямителя стоит диодный мост KBU1010 на ток до 10А на небольшом радиаторе. Конденсатор фильтра 6800 мФ на 50В. Для удобства монтажа на плате установлены клемники и разъем для вентилятора (из компьютерного хлама). Так же на плате установлен предохранитель (с целью сберечь трансформатор т.к. модуль DC-DC допускает регулировку до 9А). Резистор R1 служит для снижения, при необходимости, оборотов вентилятора. У меня в конечном итоге поставлена перемычка. Размер печатной платы 55х66мм (см. фото).

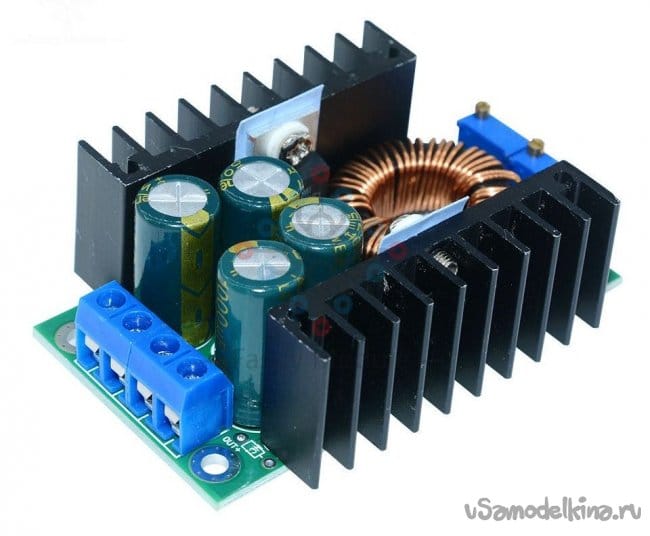

Китайский модуль преобразователя DC-DC CC/CV XL4016 9А 300W (подробное описание на сайте продавца Aliexpress).

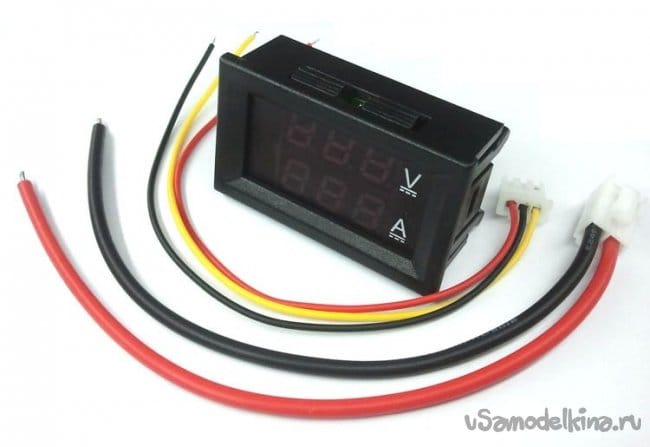

Китайский модуль ампер-вольтметра 100V 10A (подробное описание на сайте продавца Aliexpress).
Сборка конструкции в корпусе.

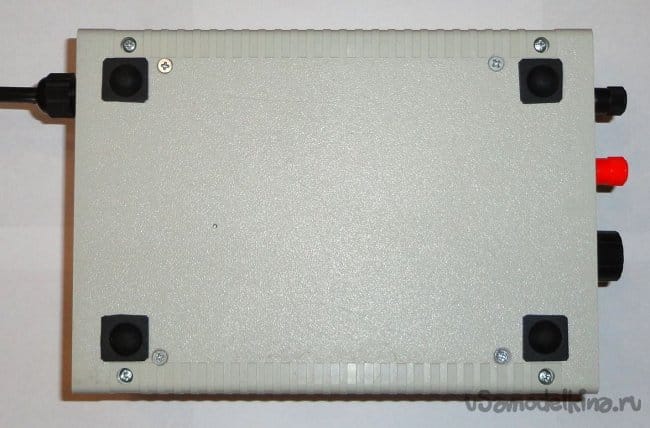

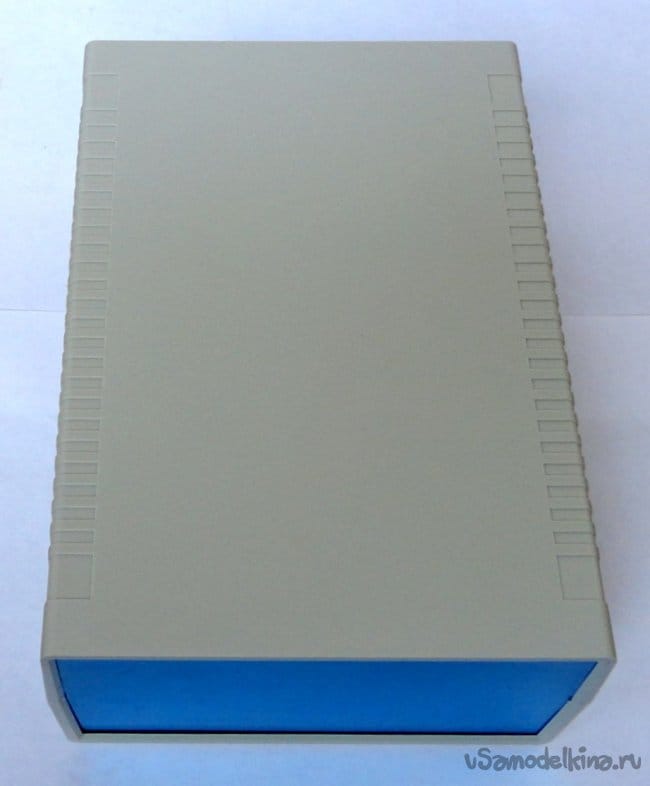

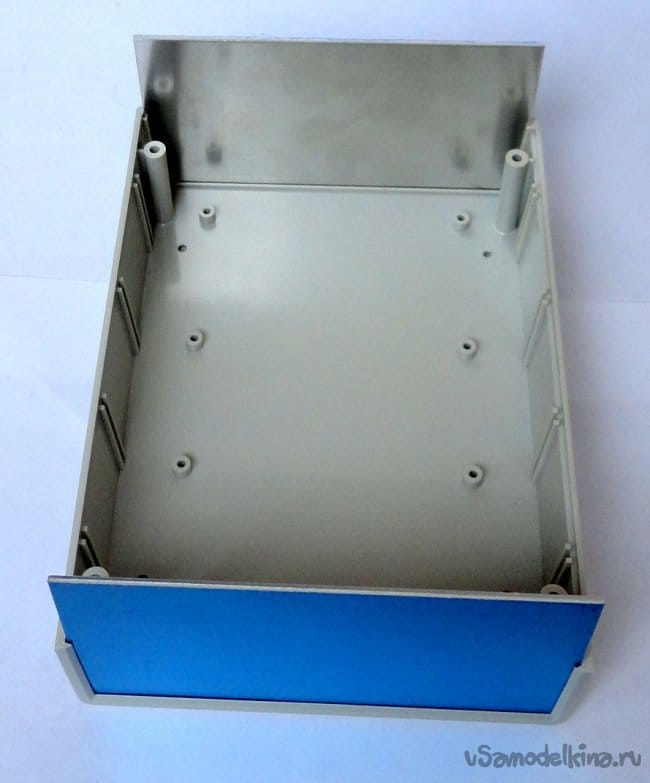

Корпус G768A фирмы Gainta размерами 140х190х80 выполнен из высокопрочного ABS пластика, передняя и задняя панели выполнены из алюминия. В комплекте идут самоклеющиеся резиновые ножки.

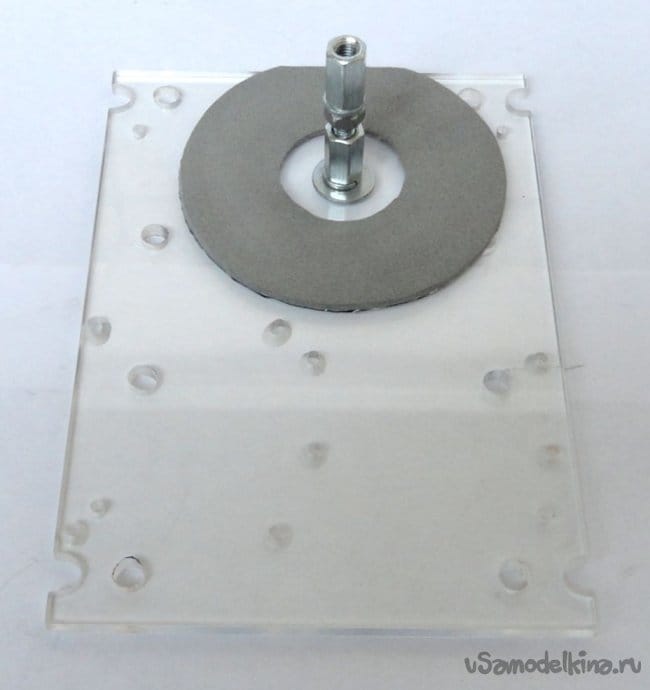

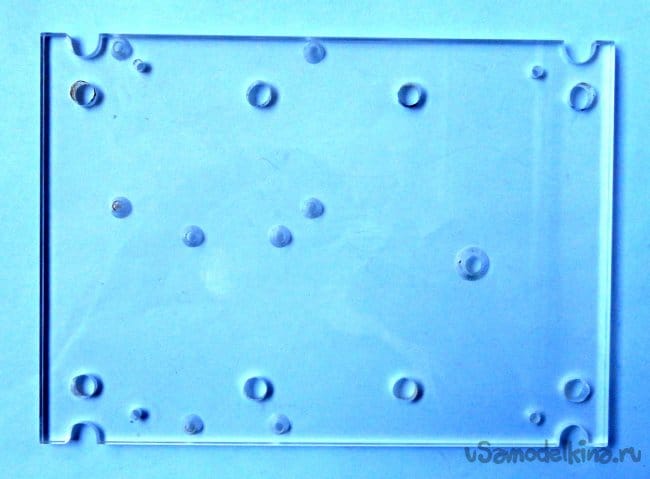

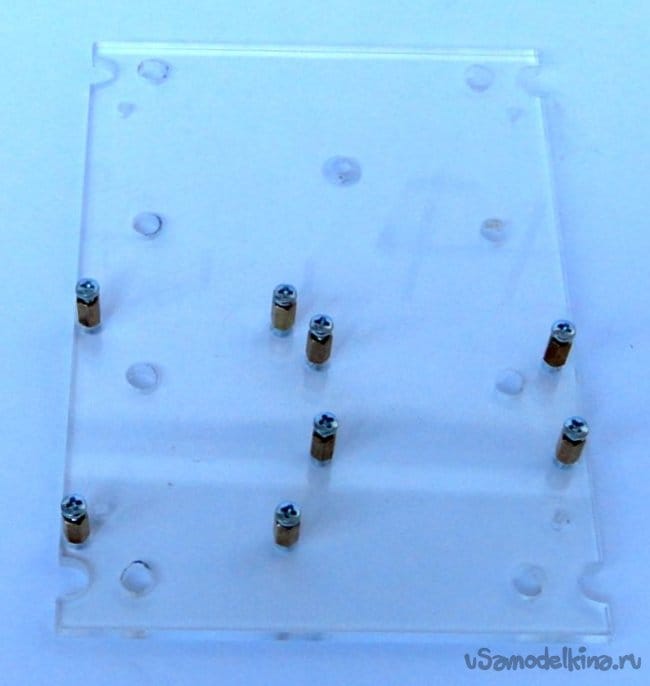

Для того чтобы не делать в корпусе лишних отверстий, основные элементы конструкции крепятся на установочной панели из прозрачного оргстекла 125х175мм толщиной 5мм. Установочная панель крепиться к нижней части корпуса четырьмя винтами с резьбой М3.
Для того чтобы не делать в корпусе лишних отверстий, основные элементы конструкции крепятся на установочной панели из прозрачного оргстекла 125х175мм толщиной 5мм. Установочная панель крепиться к нижней части корпуса четырьмя винтами с резьбой М3.

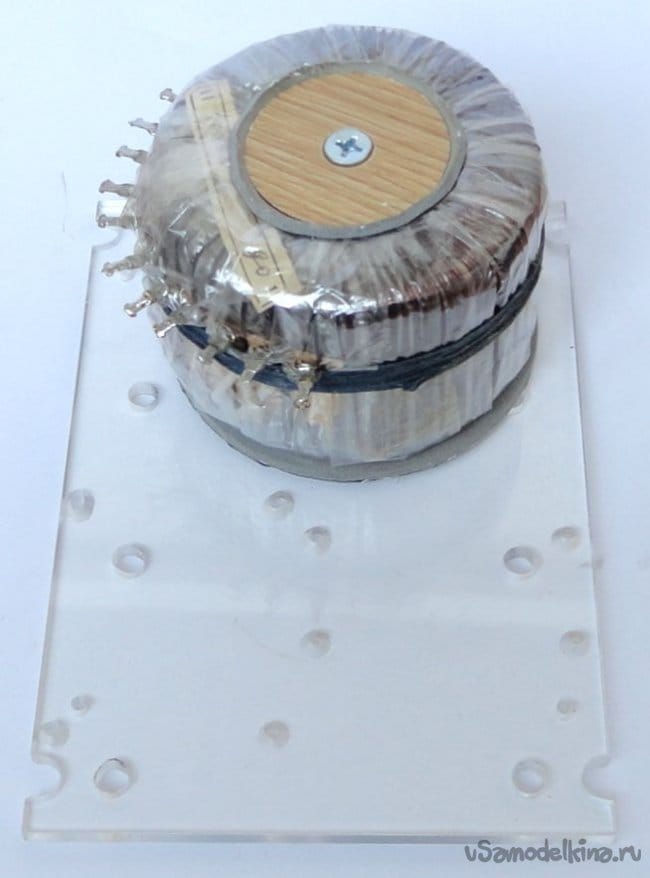

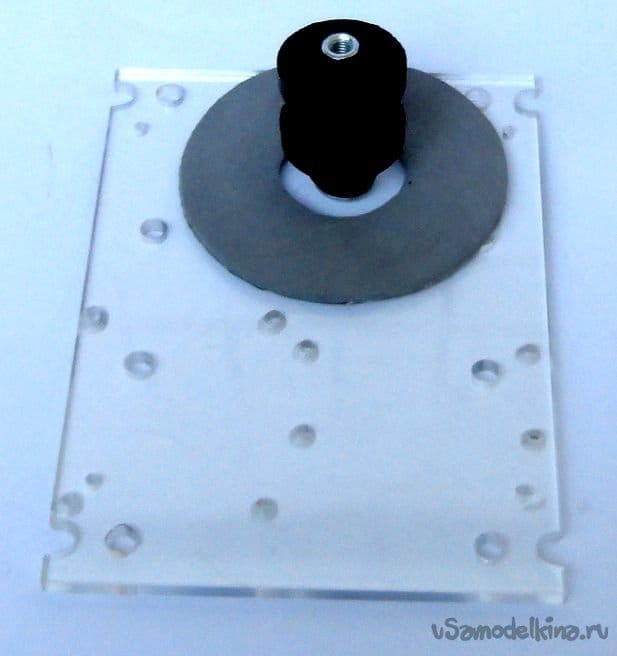

Блок выпрямителей и модуль преобразователя крепятся на стойках высотой 10мм под винт 3мм. Силовой трансформатор крепится с помощью винта и стоек 6мм. Подложка трансформатора выполнена из самоклеющейся основы для мебельных ножек.

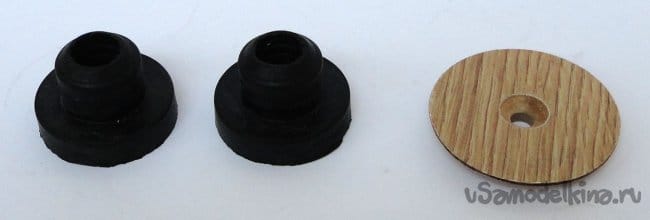

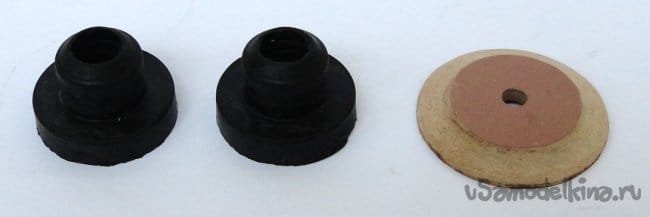

Для фиксации трансформатора использованы резиновые втулки от транспортировочного крепежа для стиральной машинки. Прижимная шайба изготовлена из куска ламината и устанавливается через прокладку из самоклеющейся основы для мебельных ножек.

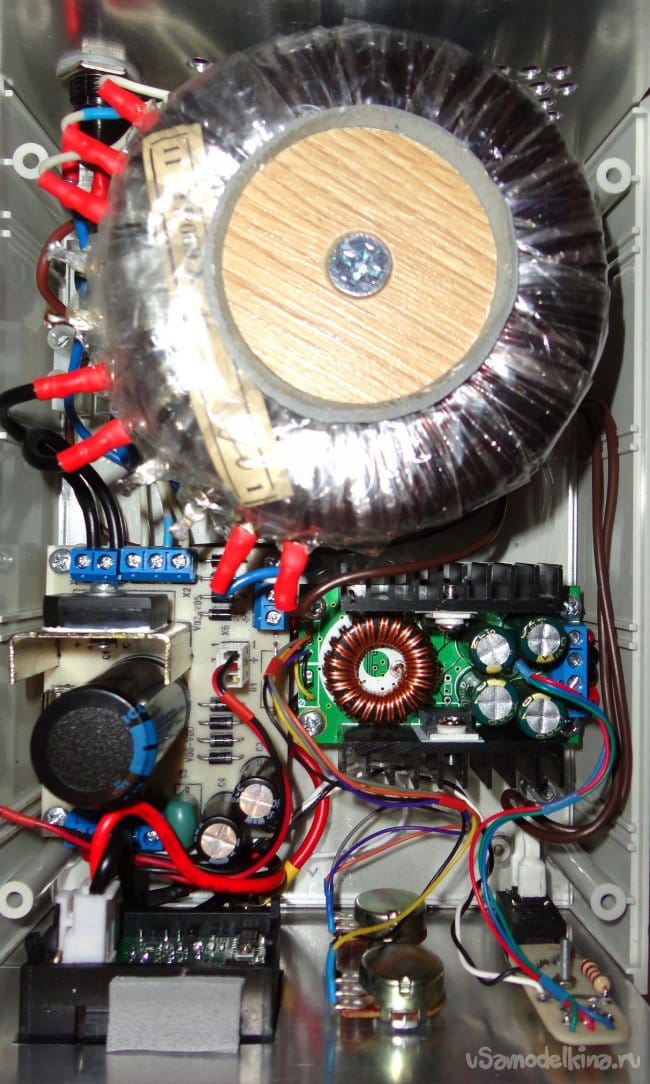

Компоновка элементов в корпусе.

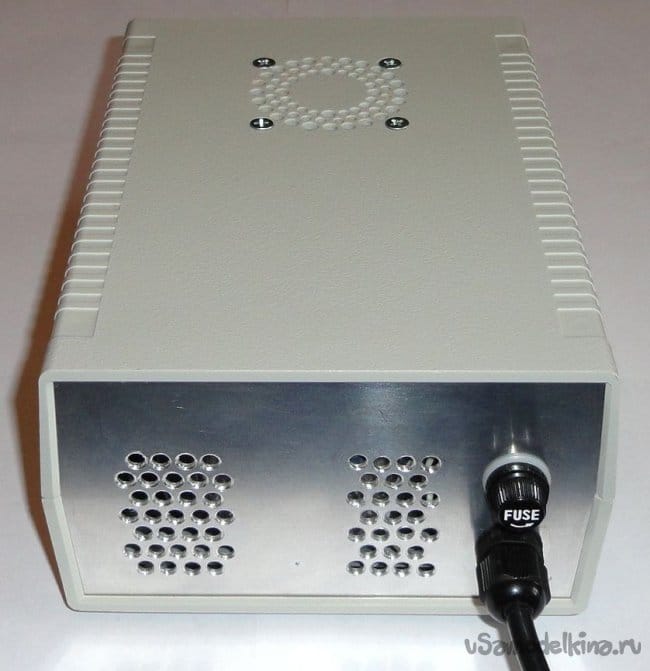

Сетка вентилятора высверлена прямо в корпусе. На задней панели вентиляционные отверстия расположены по бокам от трансформатора. Так как при сборке корпуса трансформатор находится впритык к верхней крышке, то воздушный поток эффективно охлаждает и силовой выпрямитель, и модуль преобразователя.

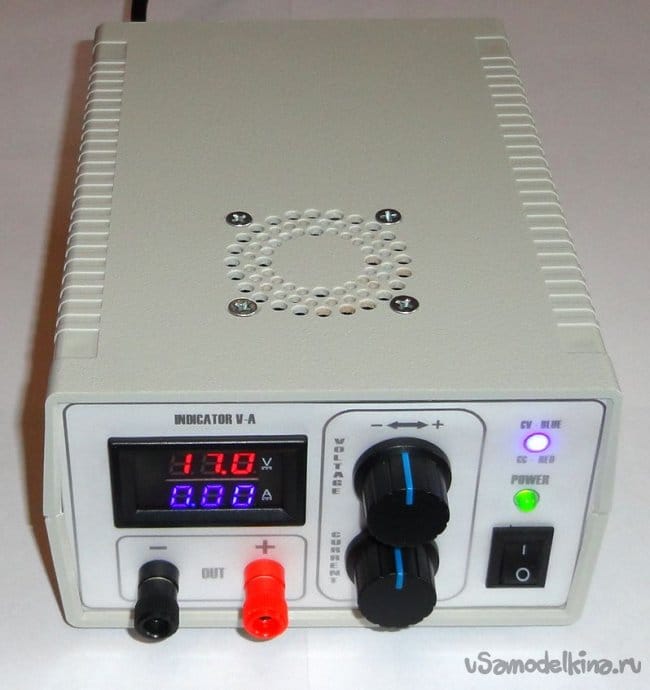

Передняя панель распечатана на простой бумаге. С наружной стороны закрыта светорассеивающей пленкой от сломанного LCD монитора.
Фото китайских модулей взяты из интернета, остальные свои. Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить.
Отзывы, предложения и комментарии очень приветствуются.
Апрель 2019г.
Станислав Шурупкин.
