    Гидроборд по имени «Amphibian»


    Дорогие друзья, хочу рассказать вам о том, как я построил одну из самых интересных моих, медленно летающих, моделей, которая не требует дополнительных устройств, для стабилизации полётов.

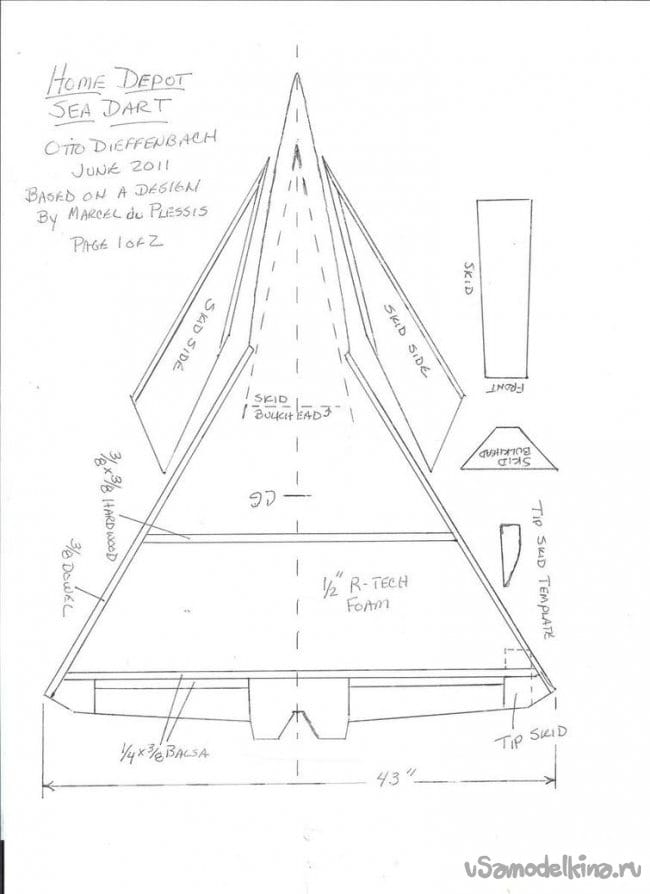

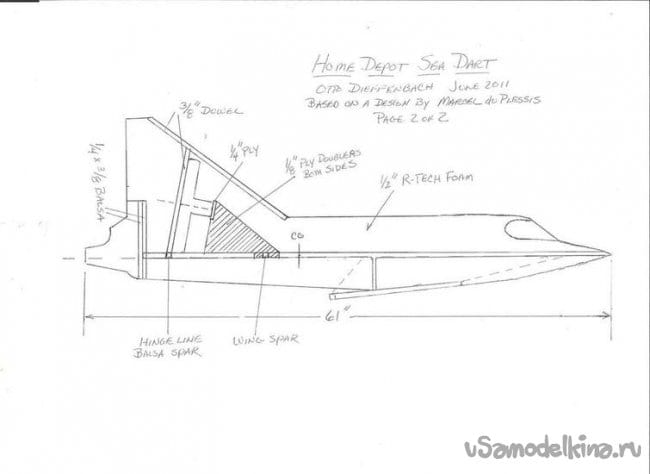

    После того, как я увидел чертежи вот этой модели, я загорелся желанием соорудить похожую модель из утеплителя пенополистирола.


    Большие серые, матовые листы размером 1200 Х 50 х 20 мм. я купил на строительном рынке, по цене 80р. За лист. Купил три листа. Я уже неоднократно использовал его при постройке своих моделей.
    Распустил один лист пенорезкой на листы, толщиной 15 мм.
    Для крыла использовал два листа, толщиной 20 мм.


    Масштаб модели выбрал так, что бы крыло умещалось на двух листах.

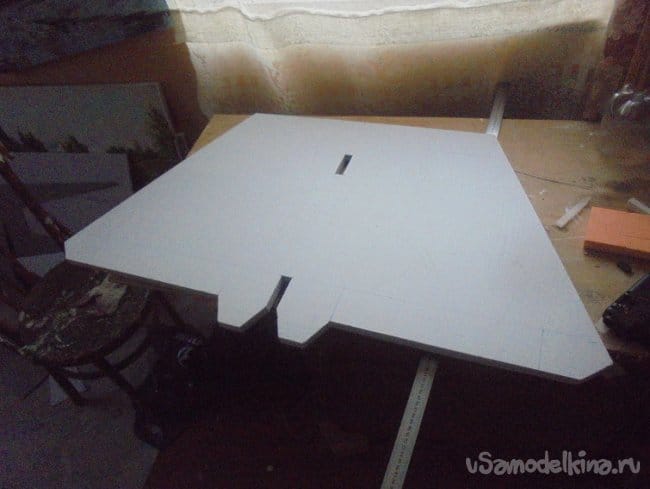

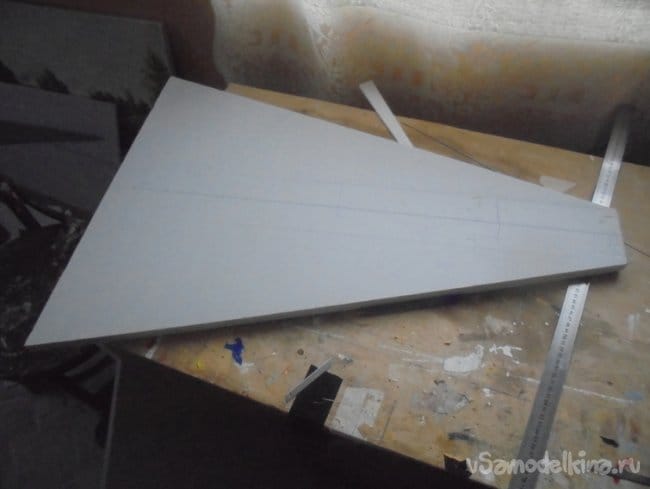

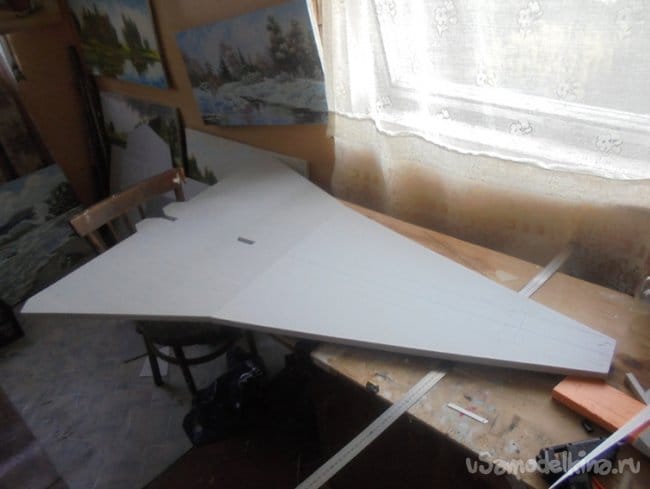

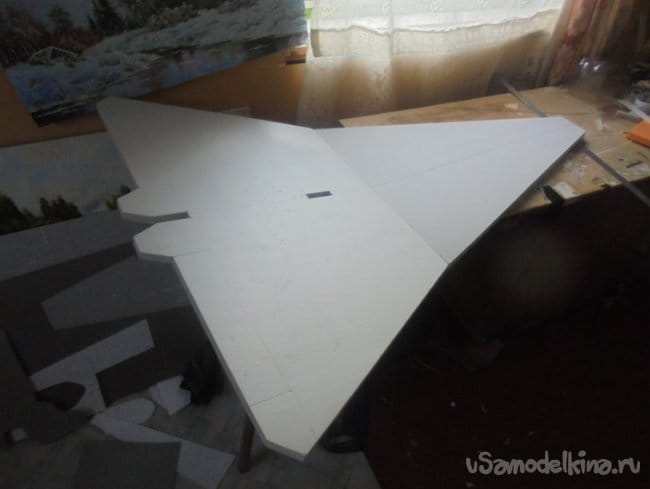

    Две заготовки крыла склеил между собой.

    Перебрал множество вариантов носовой части модели, пока не нашёл приемлимый.

    Не обошлось без применения потолочной плитки.
    Очень понравилась носовая часть фюзеляжа на этой фотографии. Решил сделать такую же.

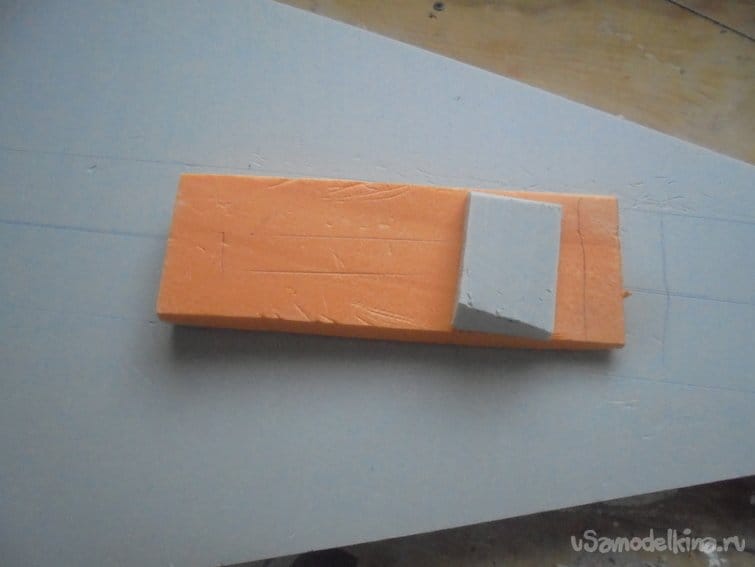

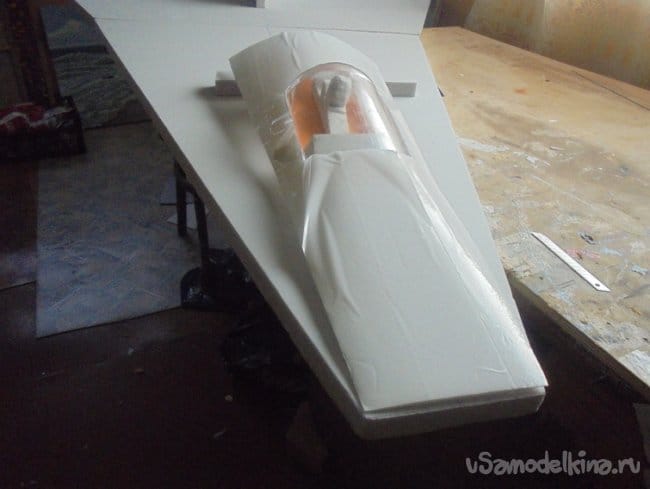

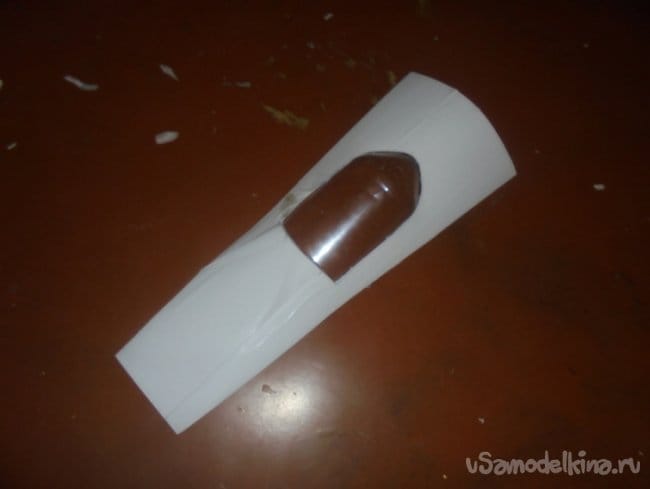

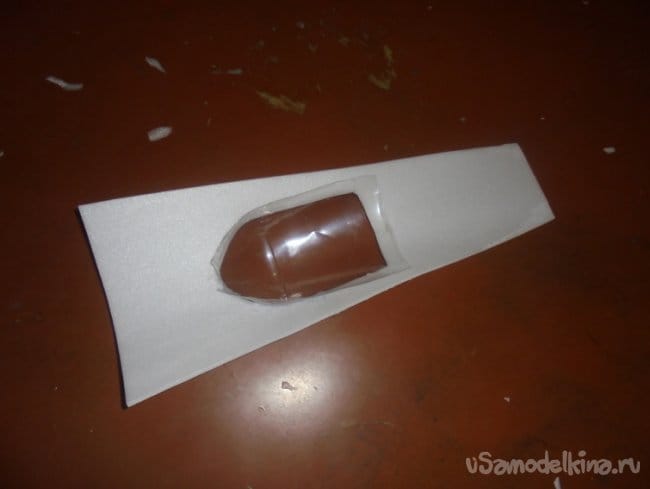

    Соорудил кабину.

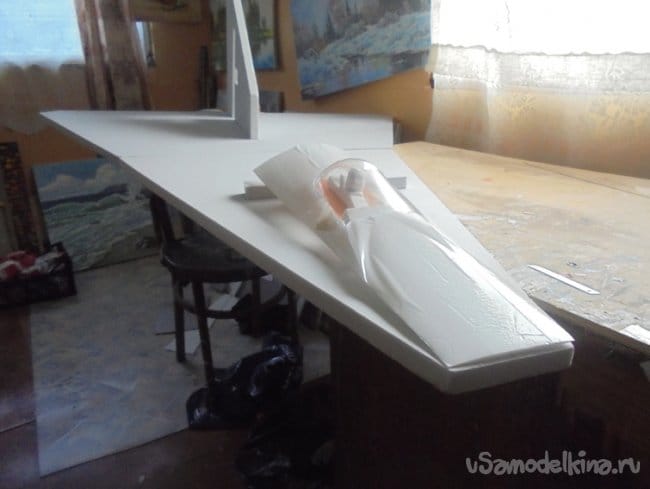

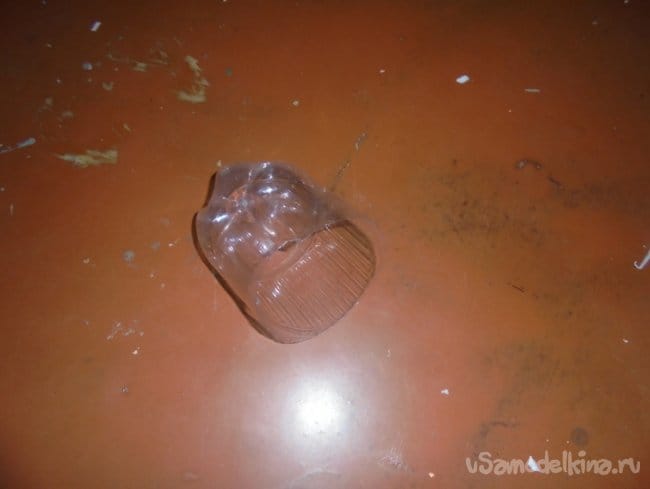

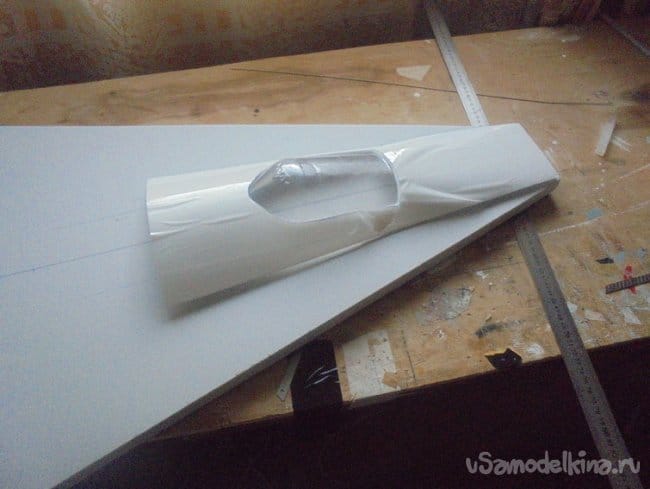

    Из куска пластиковой бутылки вырезал фонарь.

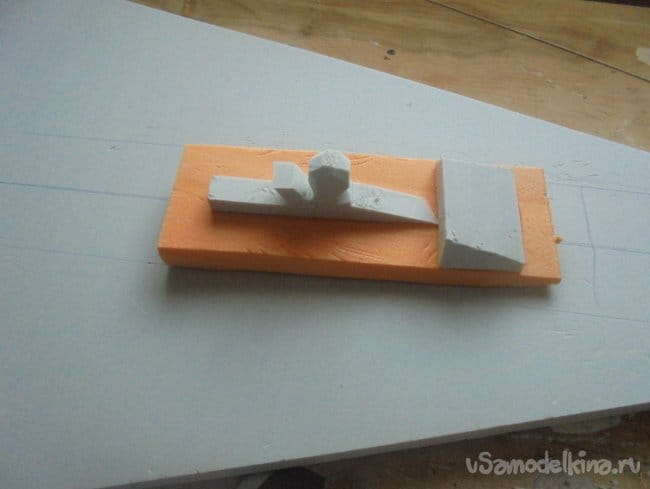

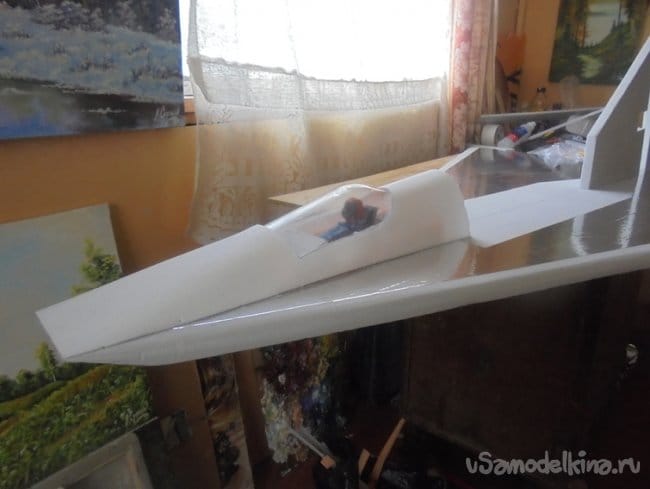

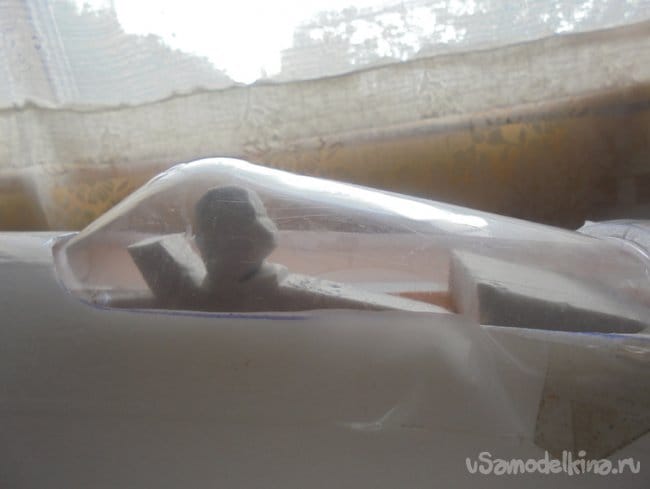

    Вырезал фигурку пилота и всё вклеил в фюзеляж.

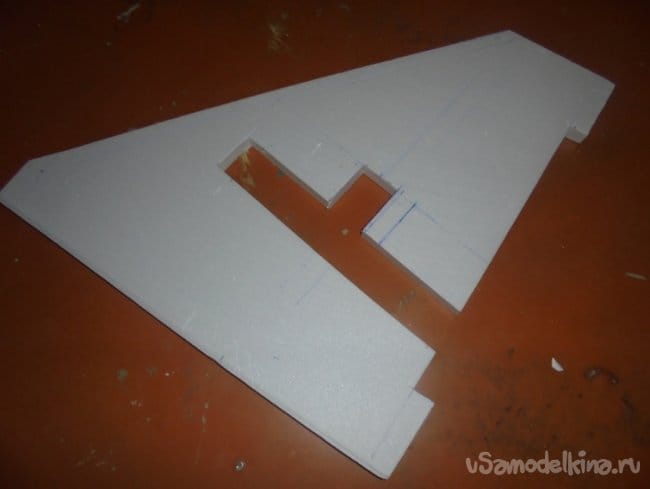

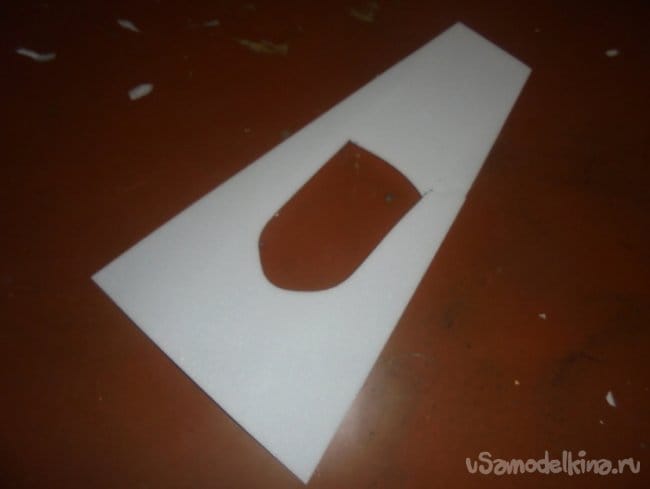

    Вырезал киль.

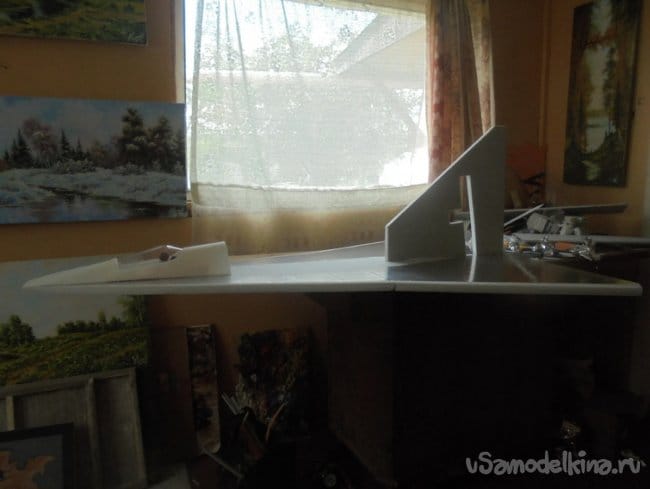

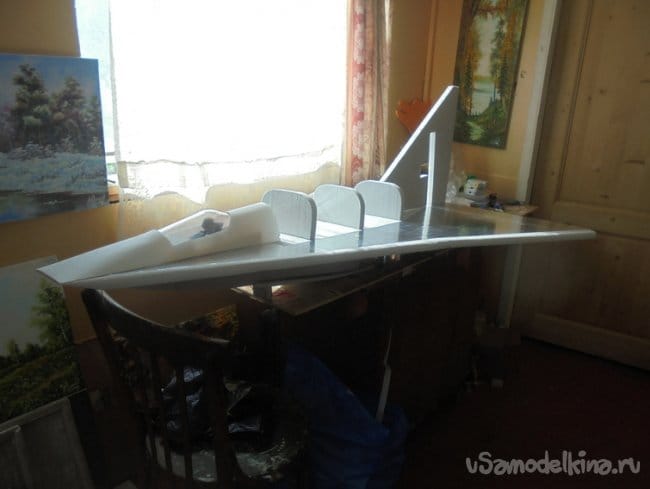

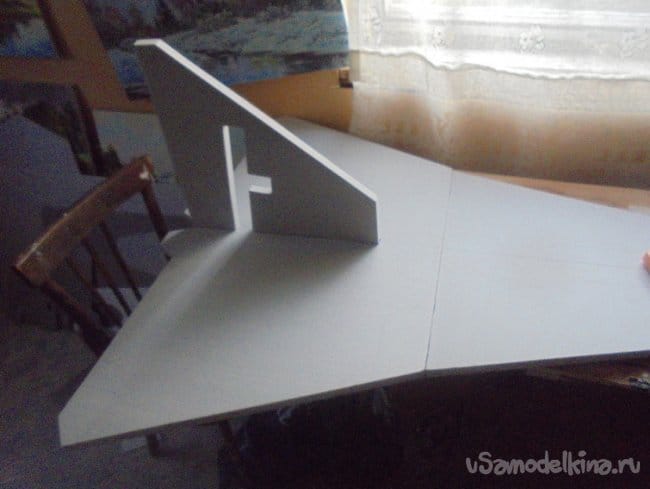

    Когда примерял на крыло, засомневался в размерах . Главное, что бы в прорезь киля поместился нужный мне винт. Хочу заметить, что при необходимости можно вырезать отверстие для винта в корпусе крыла и киля, что бы поставить винт большего диаметра.

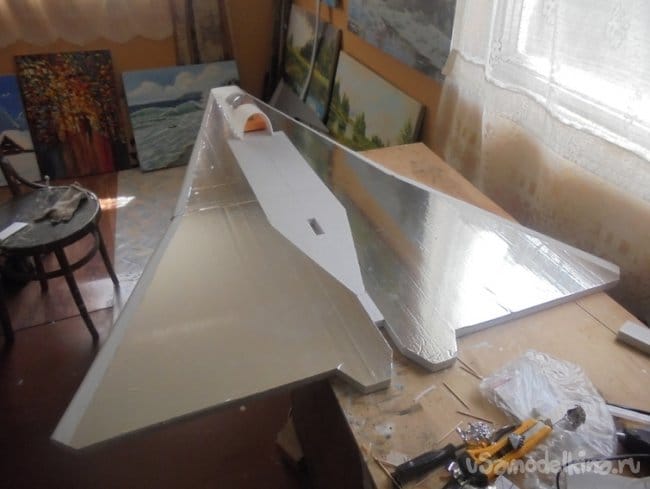

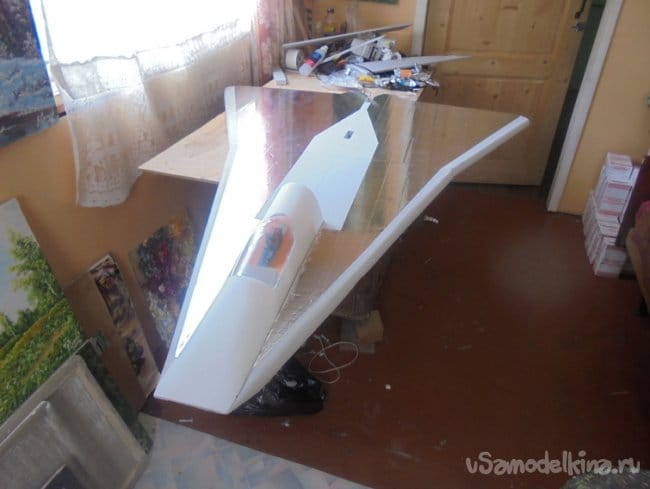

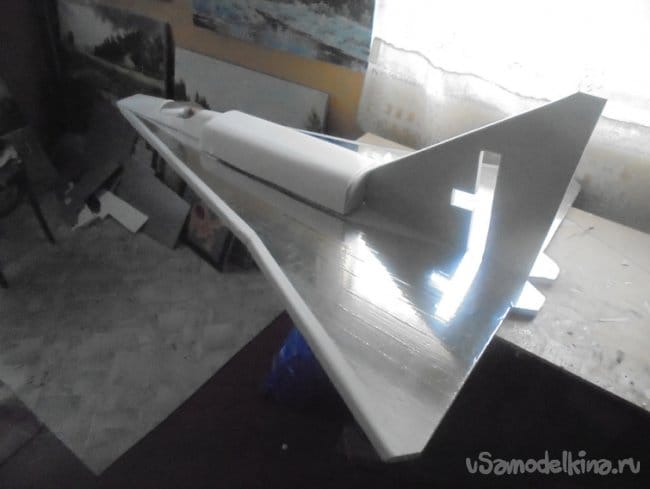

    Пока высыхал клей, начал обтягивать верхнюю плоскость крыла скотчем.
    Скотч имитирует алюминиевую фольгу.

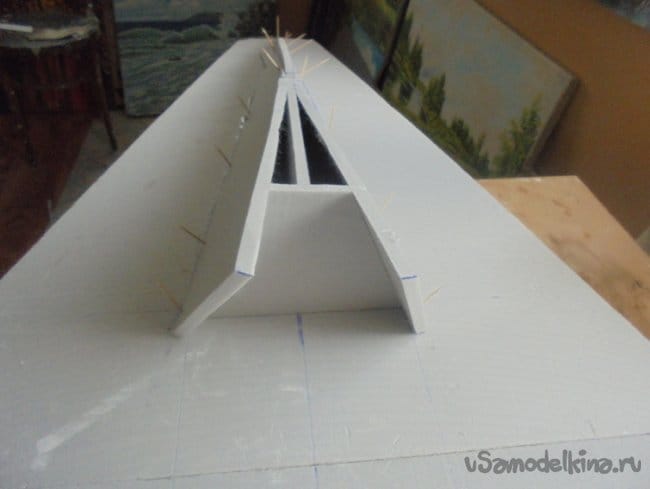

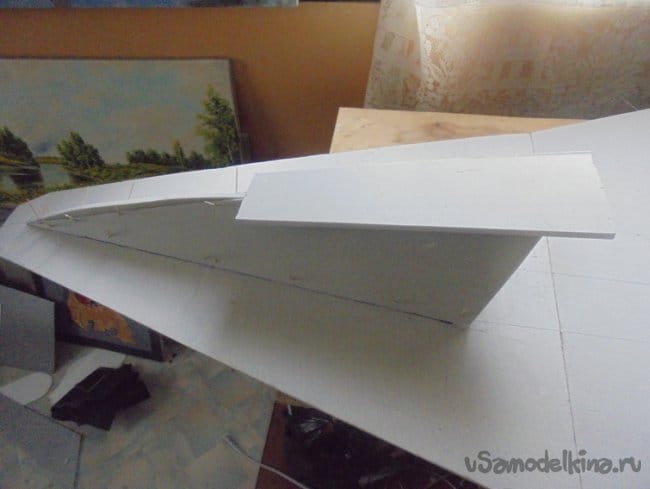

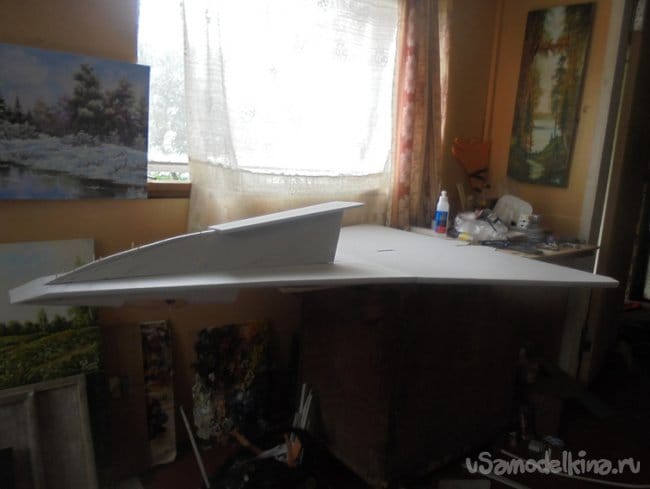

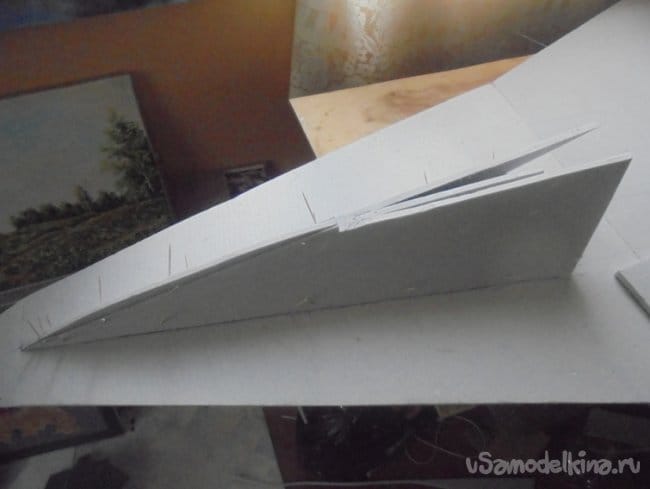

    Начал устанавливать нижнюю часть фюзеляжа и редан.

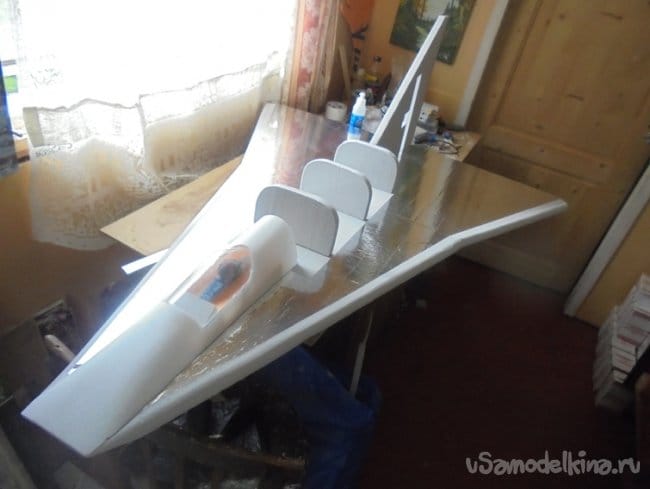

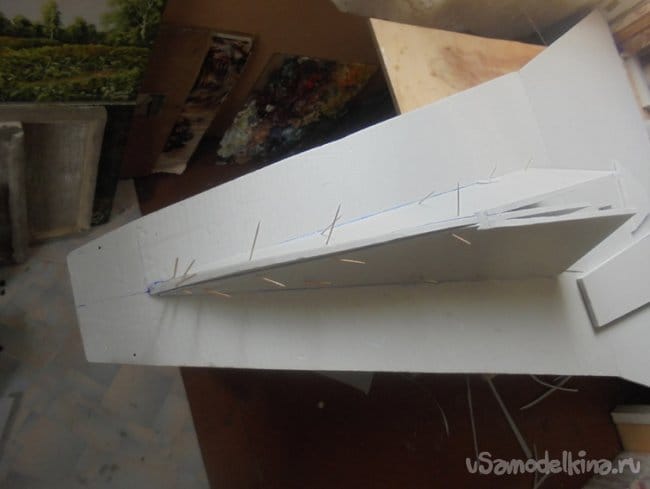

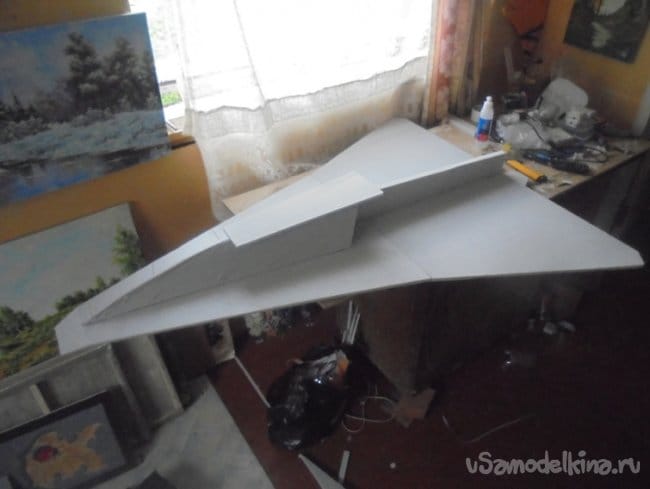

    Все надстройки на крыле делаю из тонких листов утеплителя, которые нарезал пенорезкой. Носовую часть кабины сделал из потолочки.

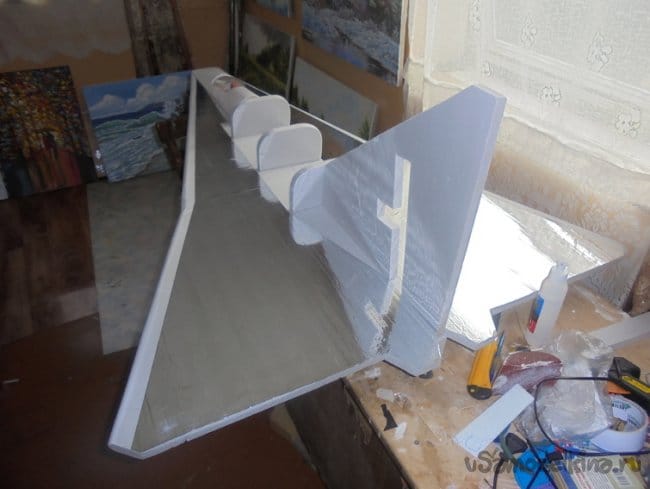

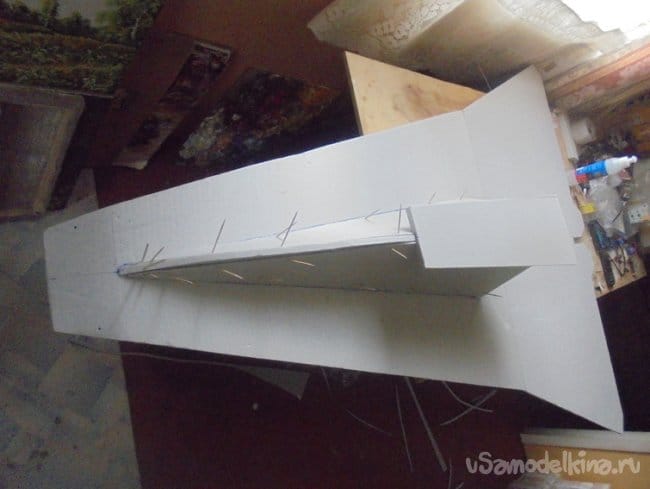

    Заготовил переборки для фюзеляжа, промерил и приклеил.




    Дошла очередь до элеронов. Их вырезал прямо в крыле и навесил на скотч.

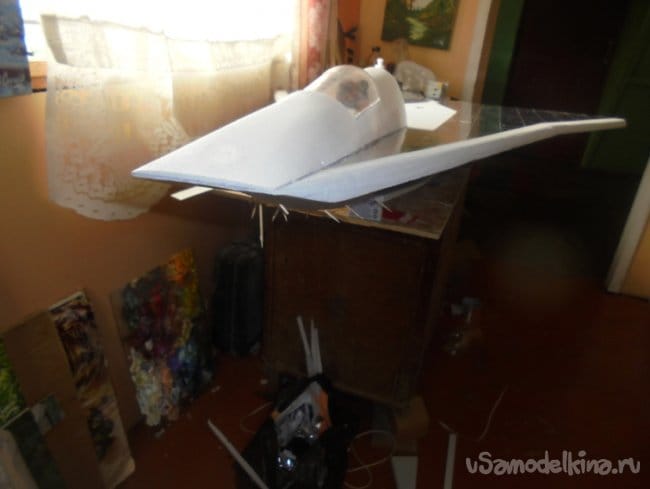

    Закончил вклейку верхней части фюзеляжа.

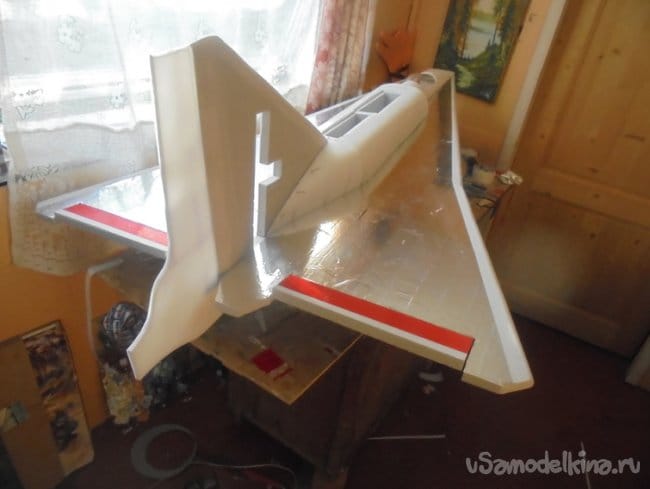

    С фюзеляжем всё закончил, Навесил РН.

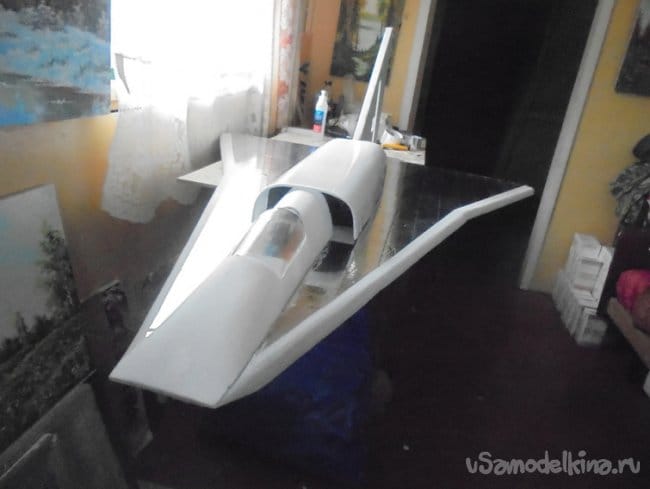

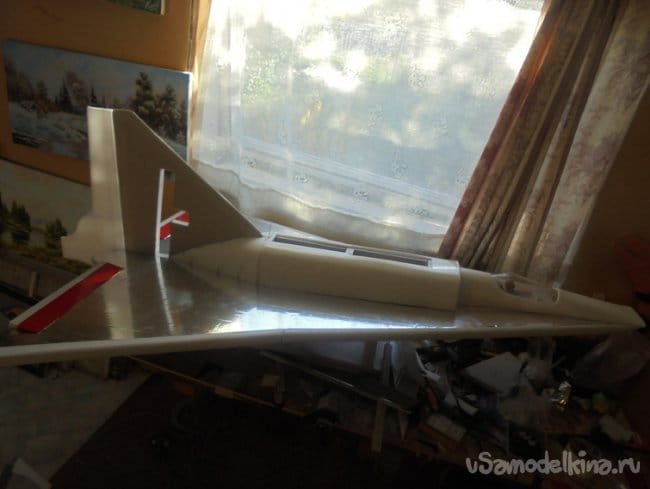

    Так незаметно, получилась тушка модели. Осталось вклеить кабанчики, сервомашинки, поставить мотор и подсоединить тяги.

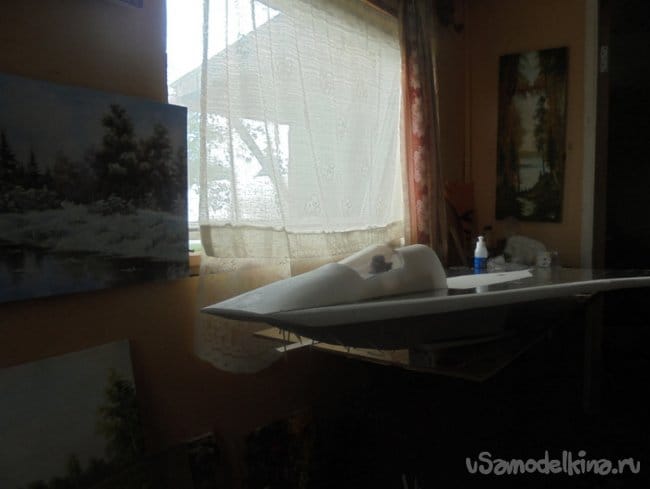

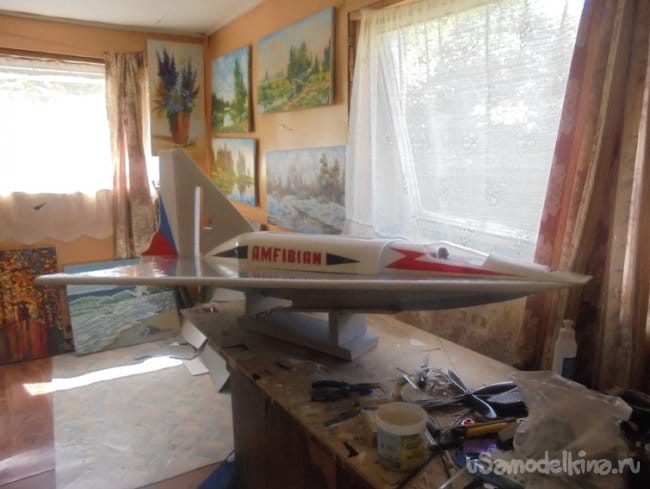

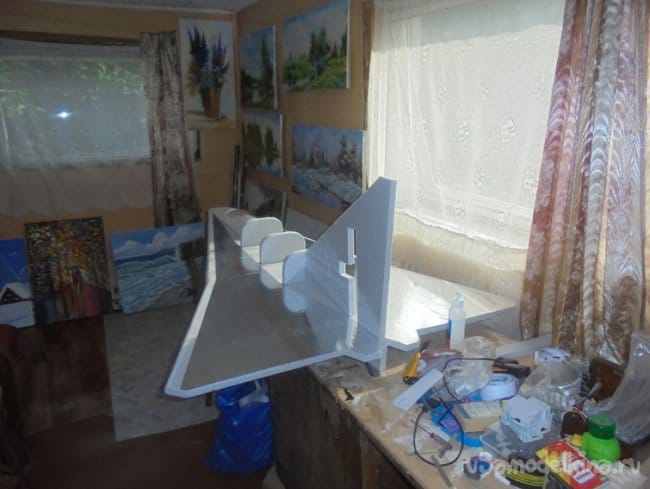

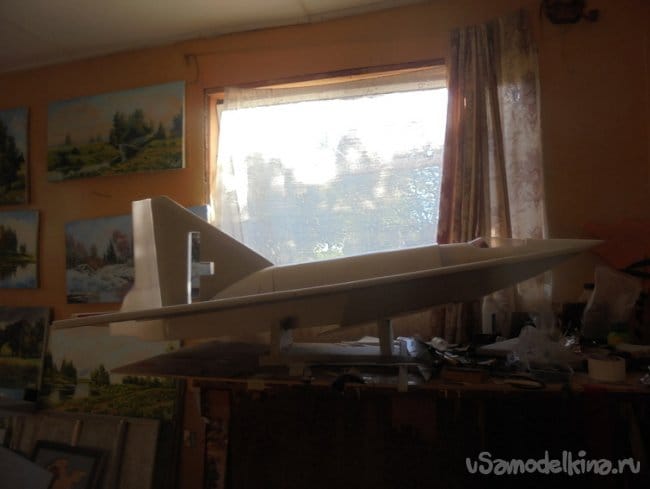

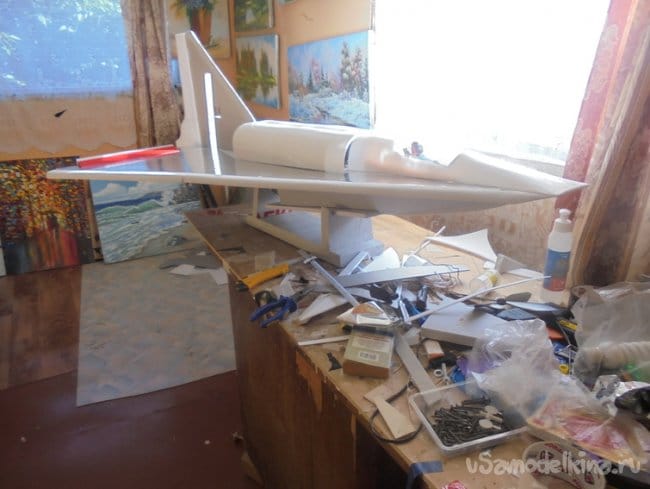

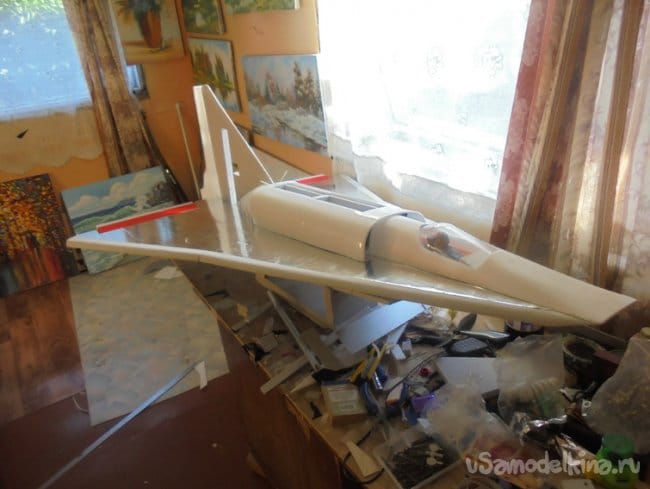

    Последние снимки на стапеле.

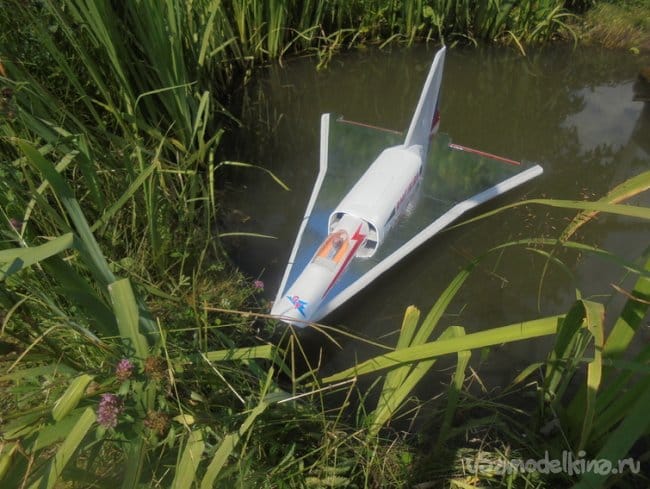

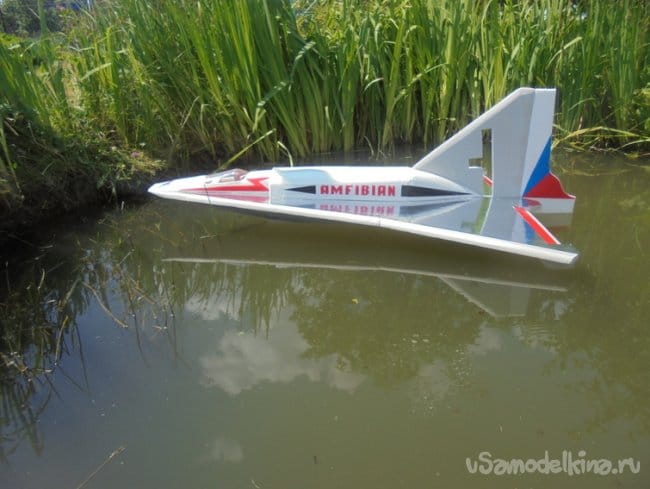

    Нашёл ЦТ, проверил, как на воде себя ведёт.



    Характеристика модели.
    Длина - 1560 мм.
    Размах - 1060 мм
    Вес - около 1650 г.
    Мотор - D3548/4 1100KV
    Винт – 11х7 .
    Аккумулятор – 3300 4S
    Регулятор – 80 А.
    Сервомашинки – НХТ900.

    Подарил модель другу.

    Он сразу разбил переднюю часть фюзеляжа. Первые полёты так и летали с разбитой «мордой».

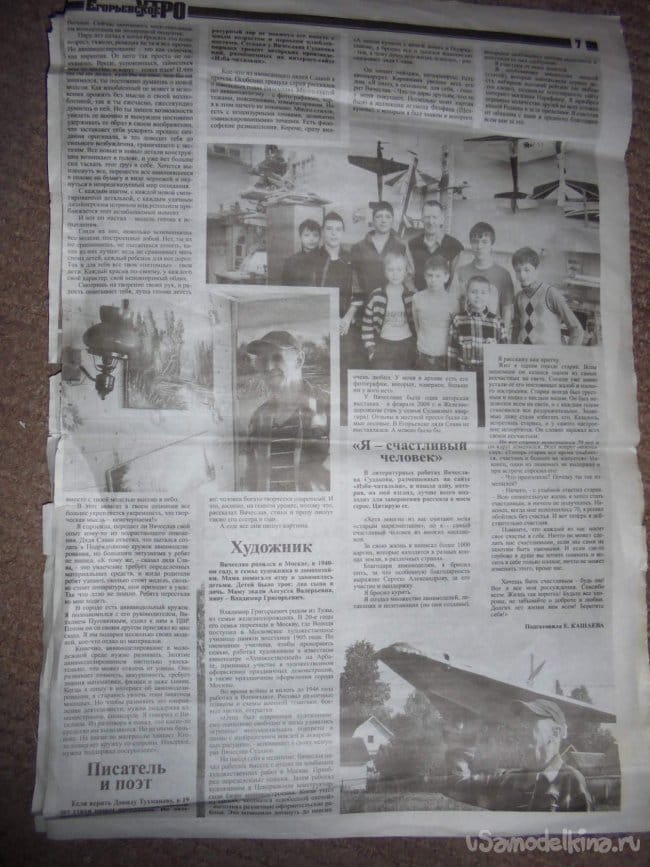

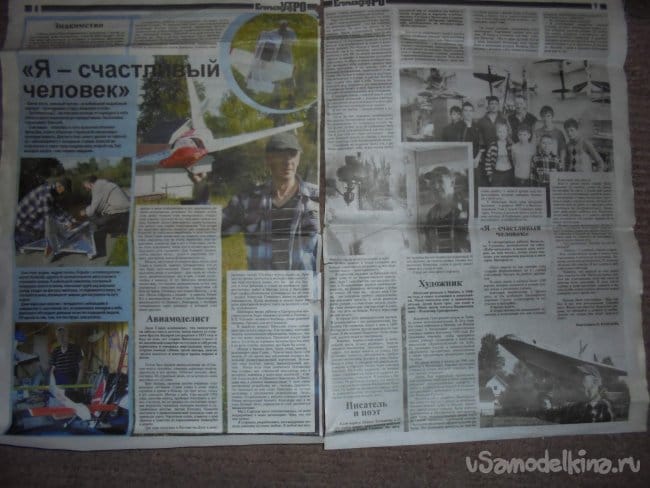

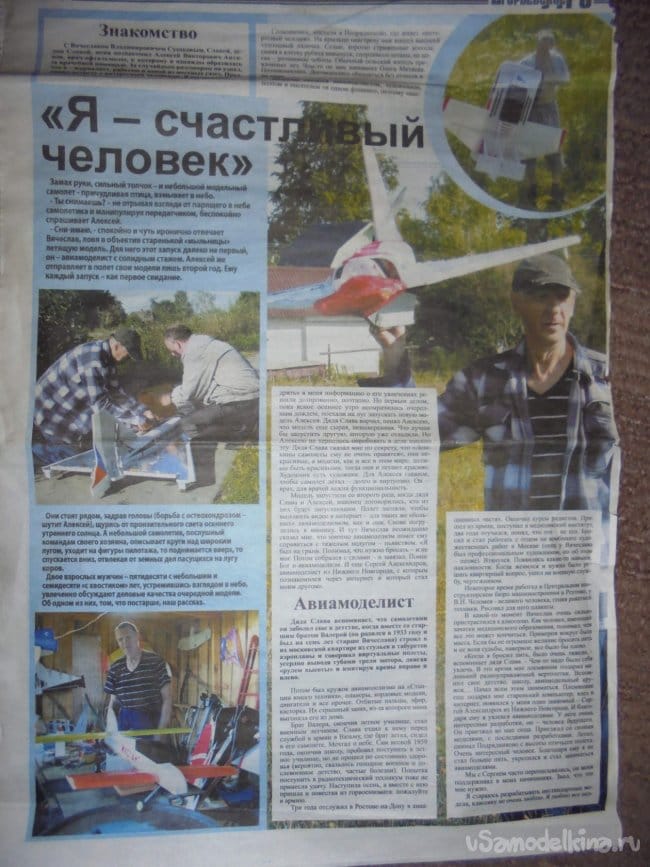

    По просьбе друга приезжала редактор газеты «Егорьевское утро» делала фотографии Через неделю репортаж о полётах модели был опубликован в газете.




    Позже, я подремонтировал модель.

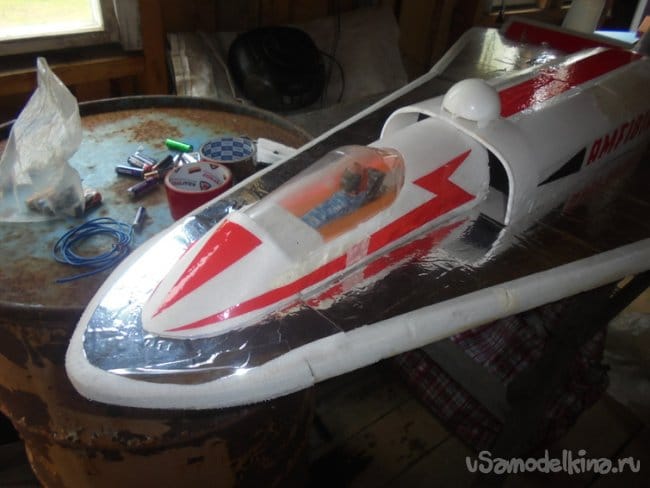

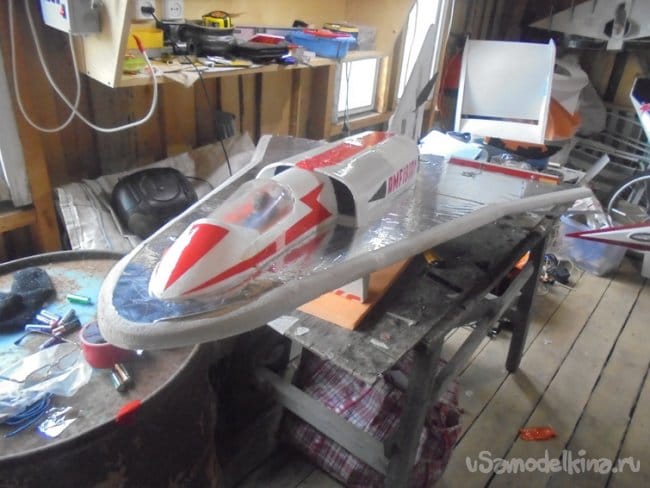

    Очень даже приличный вид.

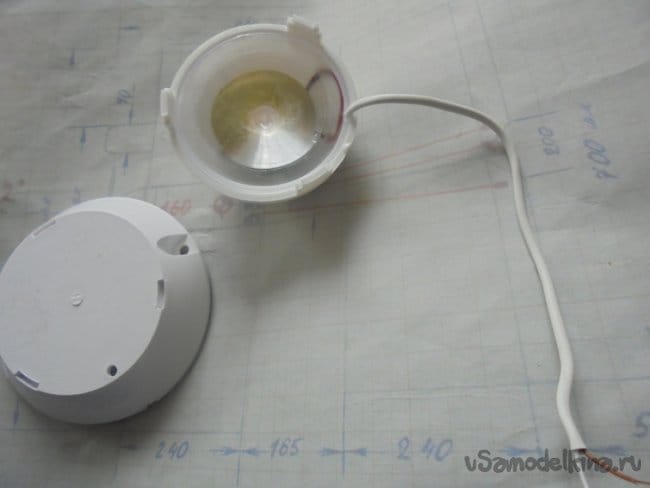

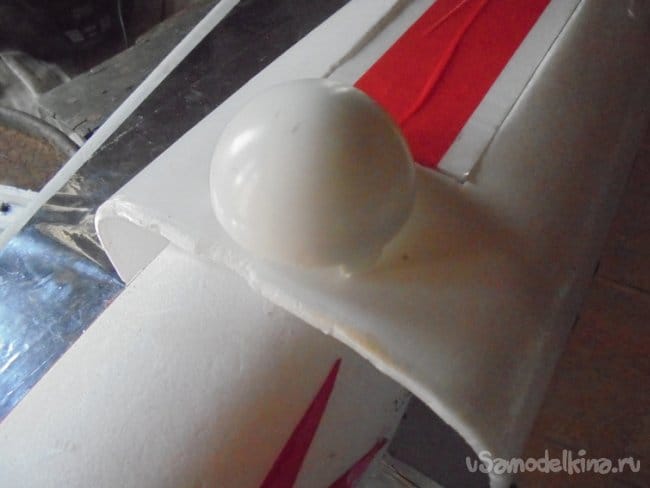

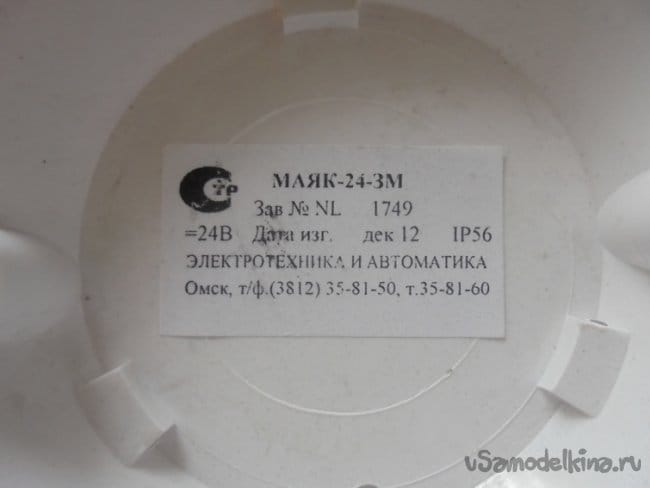

    Что бы не потерять модель купил в элетротоварах сигнальный маячок.



    Маяк включается при необходимости (при поиске модели), на передатчике тумблером,

    Так он стоит на модели.

    Несколько коротких видео о полётах.

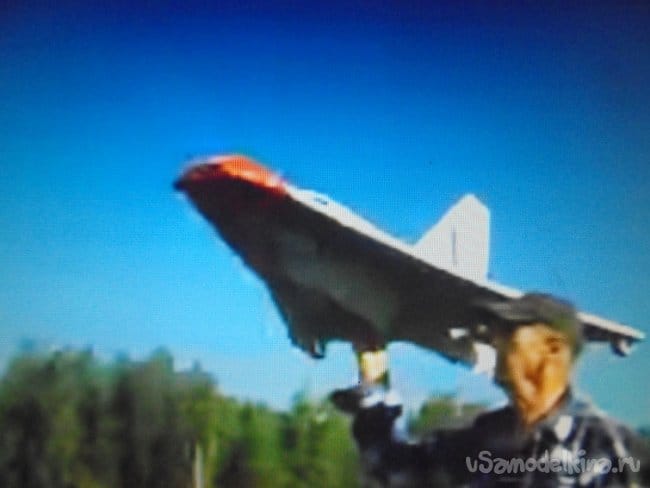

    ПЕрвый взлёт модели.

    Попытка самостоятельного запуска модели.

    Полёт модели для прессы.

    Amfibian учится летать.

    Вечерний полёт.


    На этом прощаюсь, Ваш Валерьян Самоделкин.
