» » » Авиамодель тренер – бойцовка «Bloody Wonder» - «Кровавое чудо»

Авиамодель тренер – бойцовка «Bloody Wonder» - «Кровавое чудо»


На канале Паркфлаер увидел серию видеороликов об этой модели.

Загорелся желанием собрать себе подобный тренер.

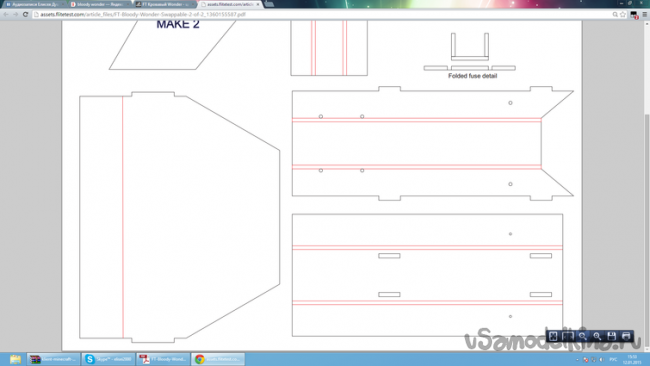

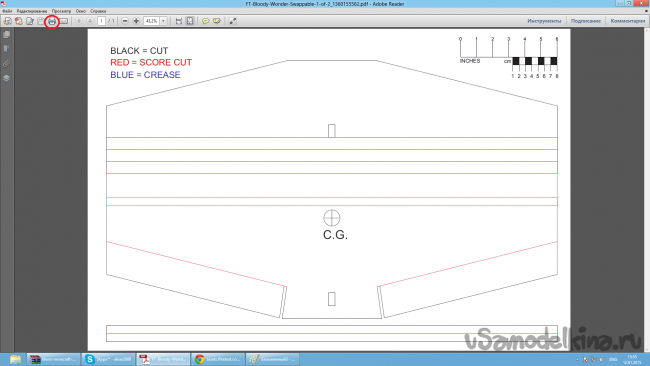

Хотел было делать по чертежам, которые были предложены и фотографиям, но раздумал.

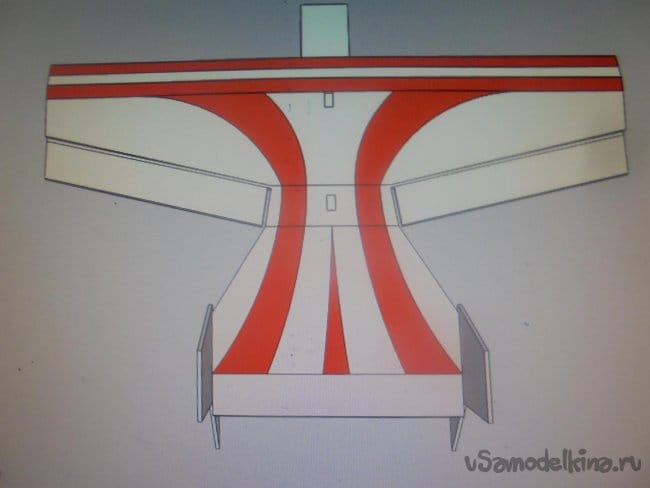

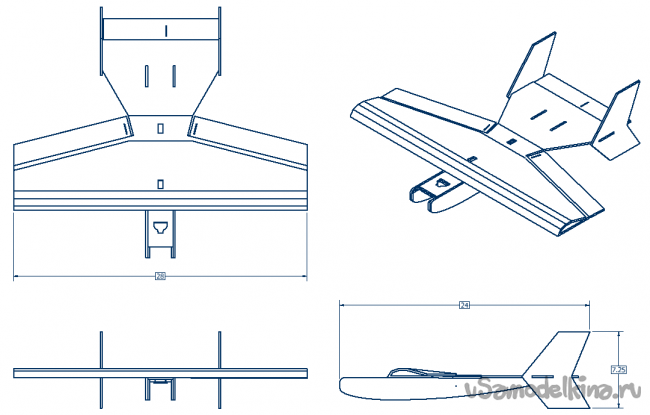

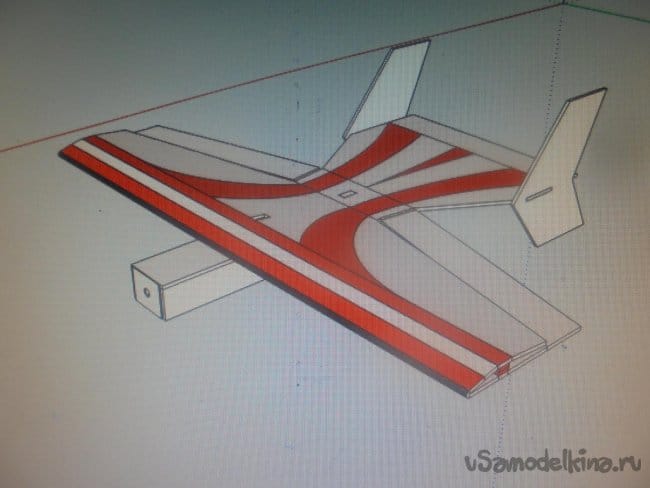

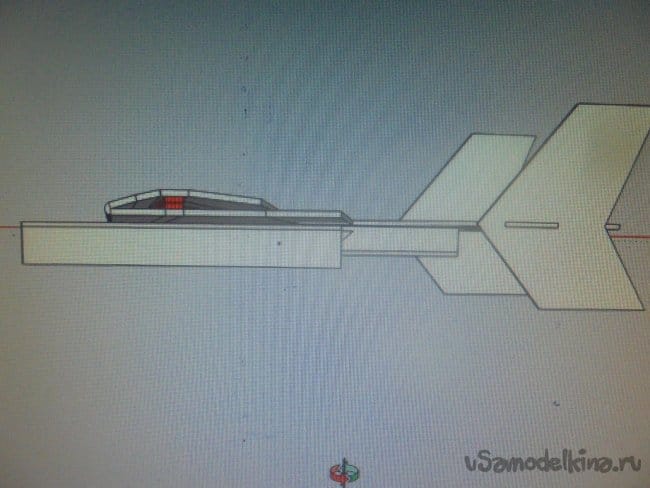

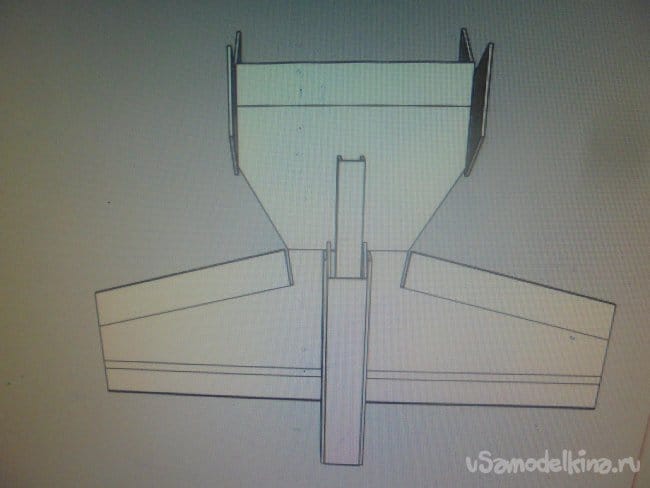

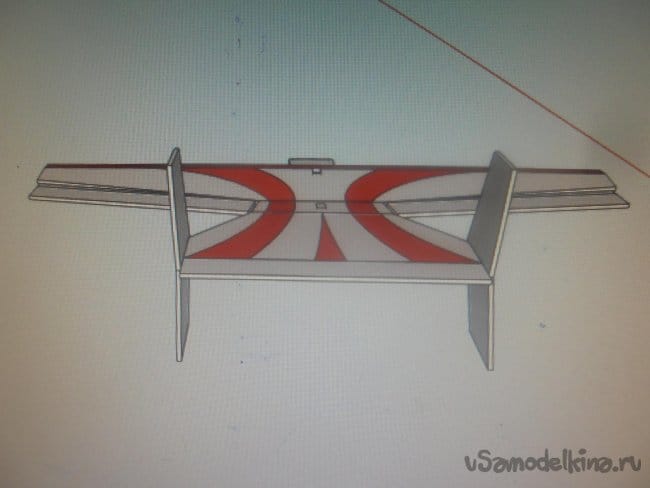

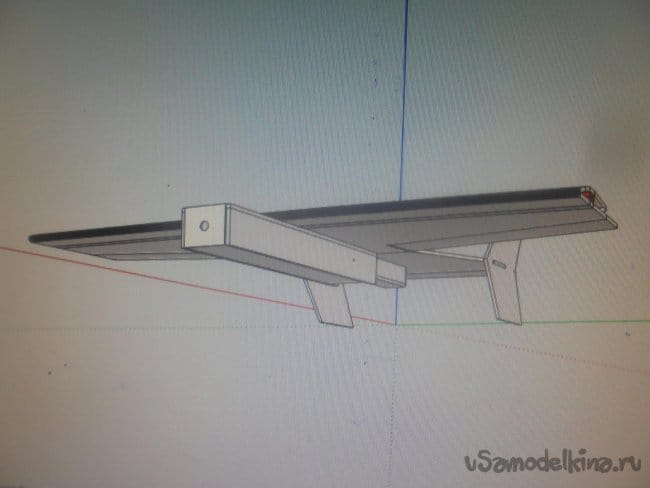

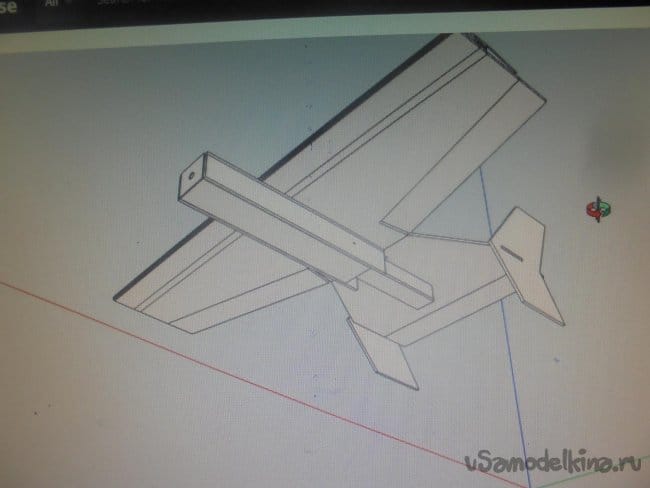

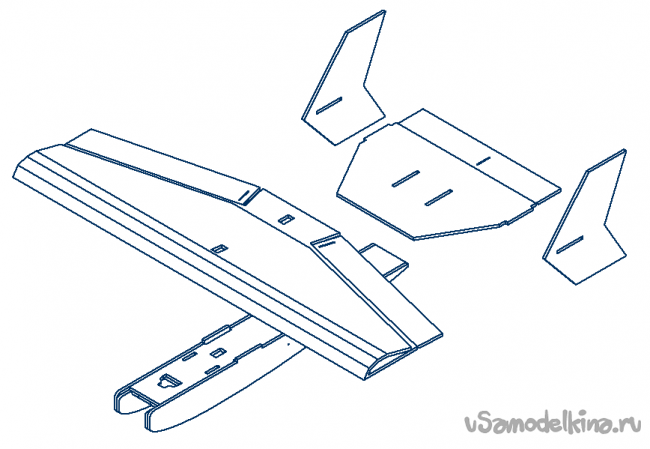

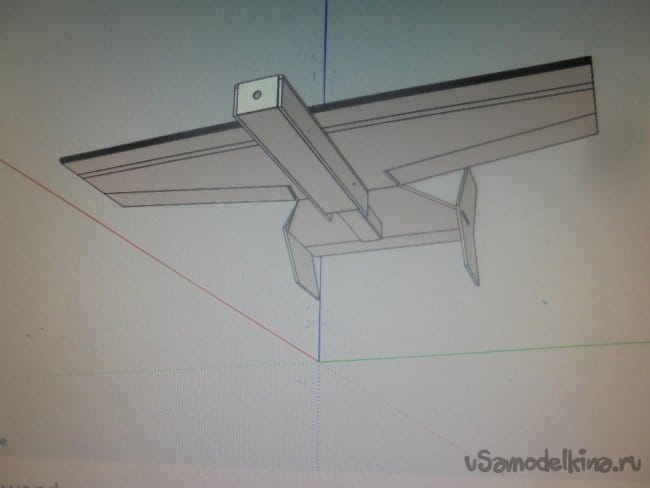

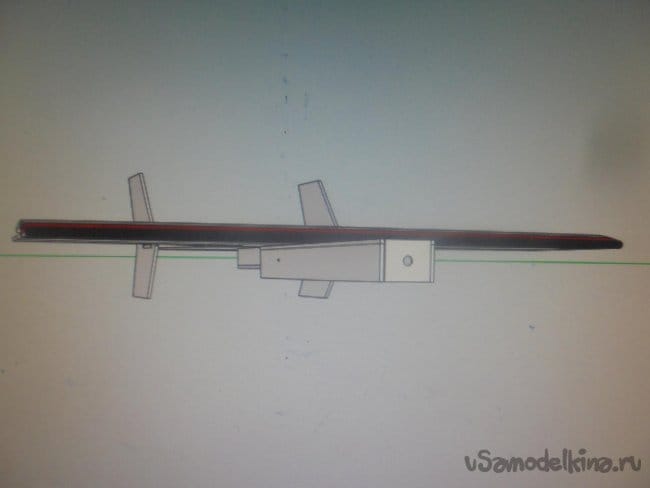

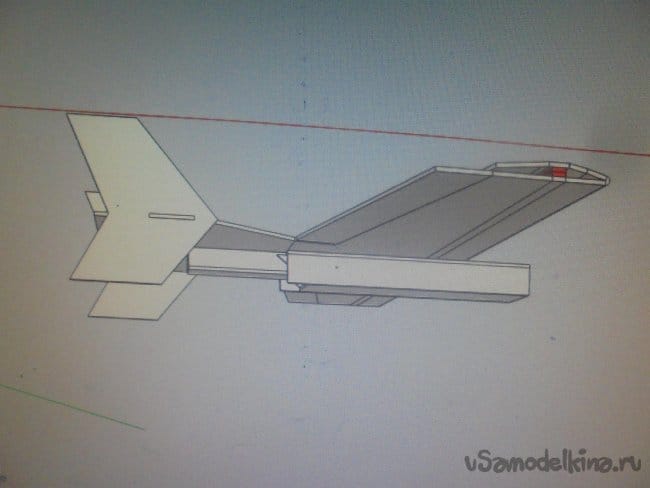

Сделал несколько фотографий модели в трёхмерном формате, воспользовался ими , проставил размеры и начал работать. Для наглядности использовал рисунки. Глядя на эти рисунки модель может собрать даже начинающий моделист, не имеющий никакого опыта пострйки моделей.












Применяемые материалы.

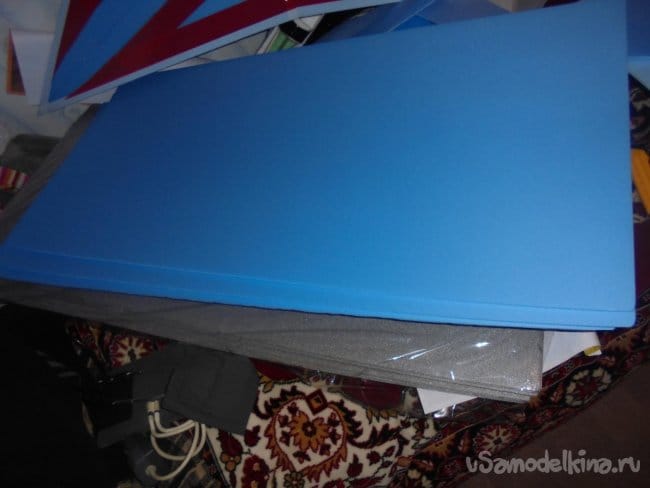

Простая подложка под ламинат, голубого цвета, гладкая с обеих сторон, без рустов.

Утеплитель «Пеноплекс».
Клей универсальный, влагостойкий – «КИН».
Скотч цветной.

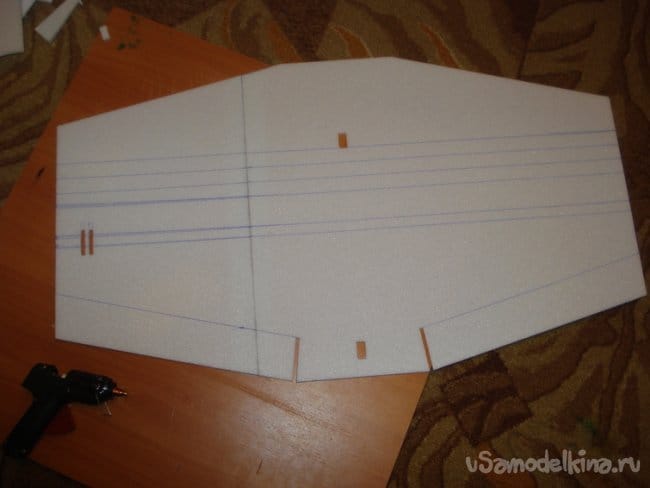

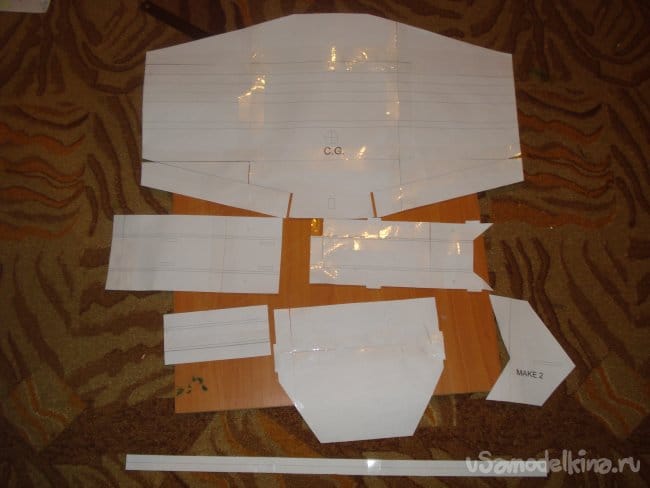

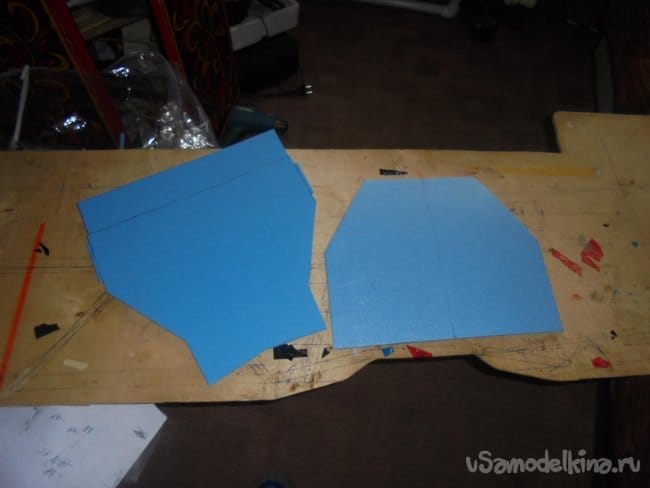

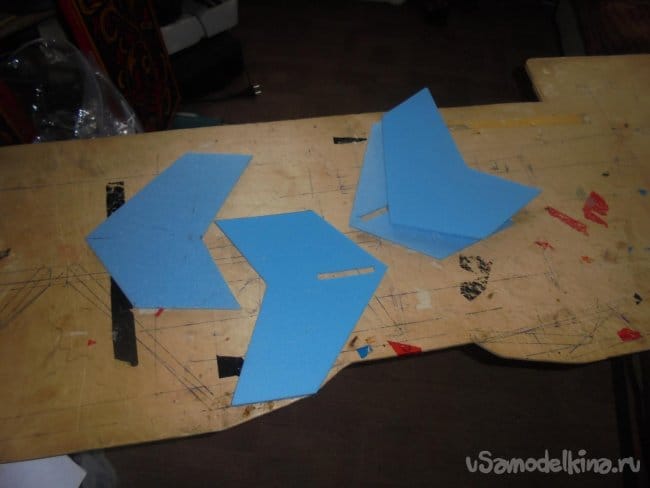

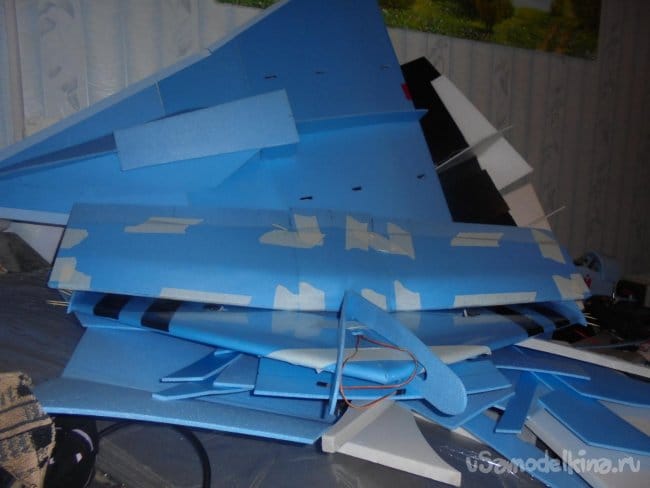

Вначале, как обычно вырезал все детали . Всё свалил в одну кучу и позже выквыривал нужные детали. Это моя лень!




Примеривал, подгонял по месту и приклеивал.

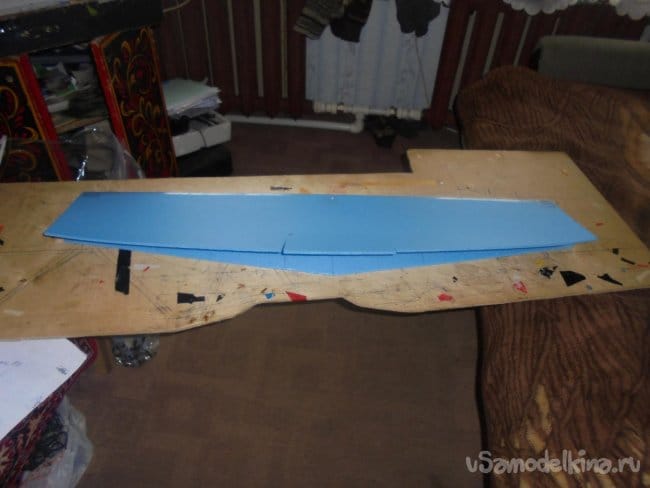

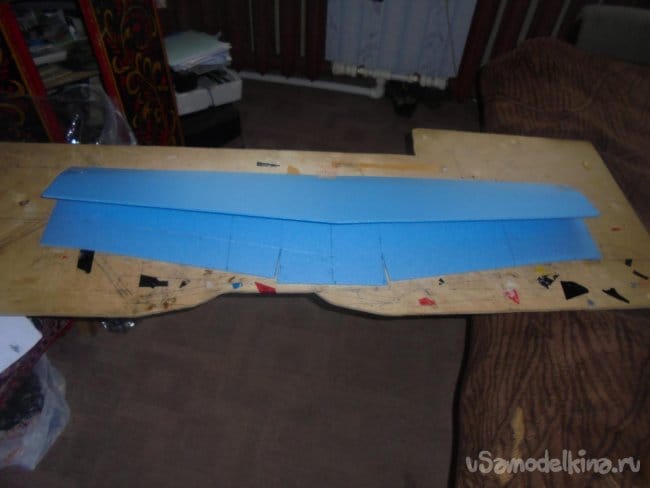

Начал , как всегда, с крыла.

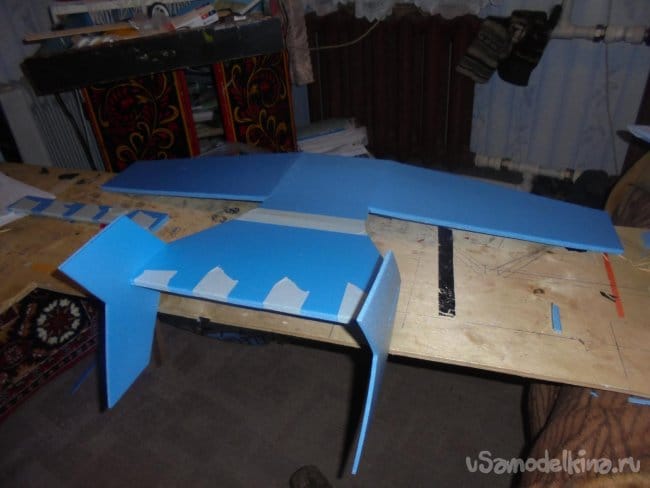

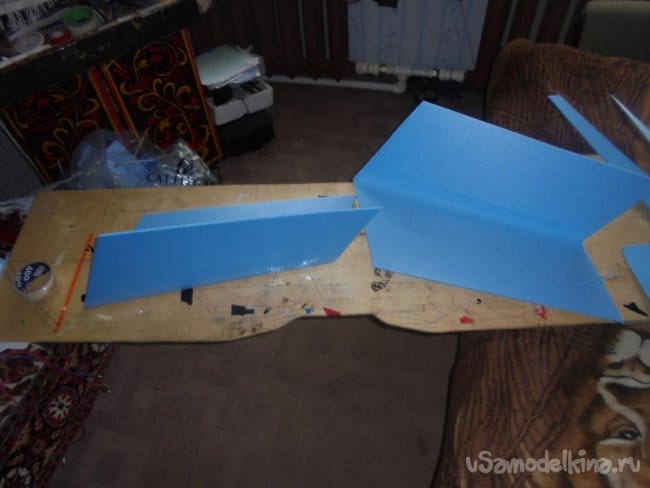

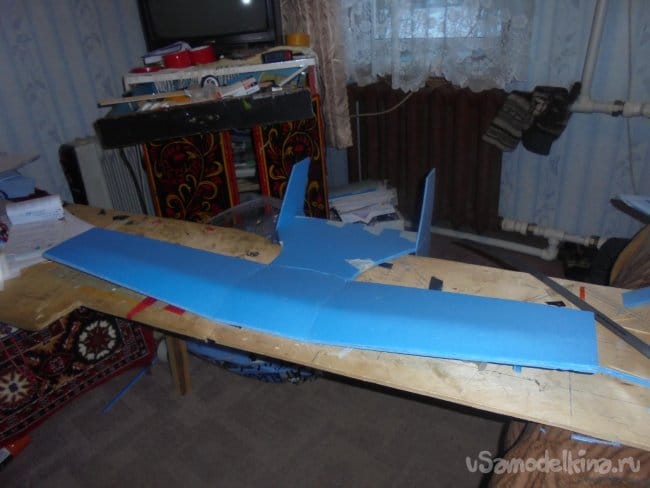

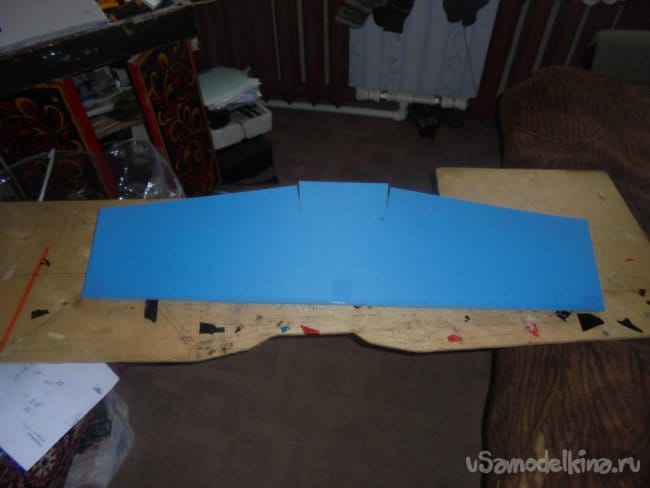

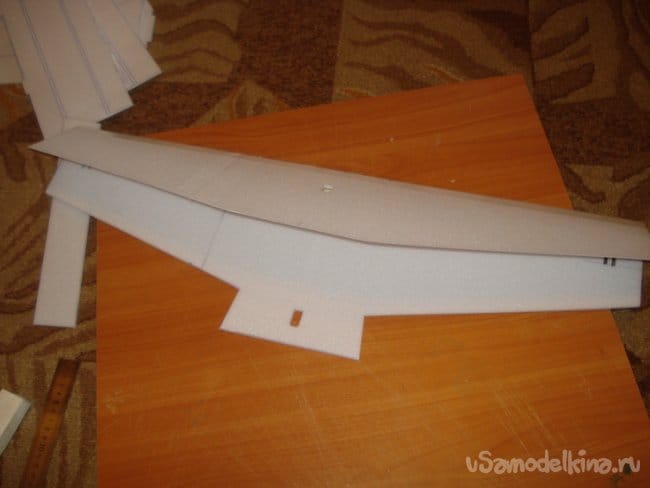

Крыло у меня не вызвало никаких затруднений. Сгибаем заготовку, внутри предварительно вклеив лонжерон из полосы утеплителя, по всей длине крыла и склеиваем.

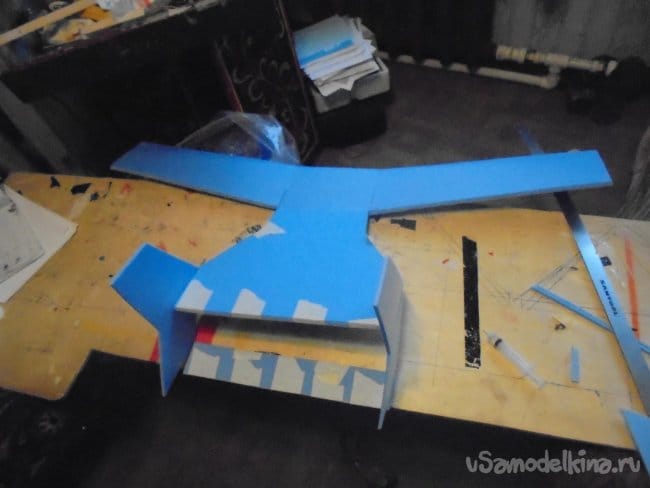

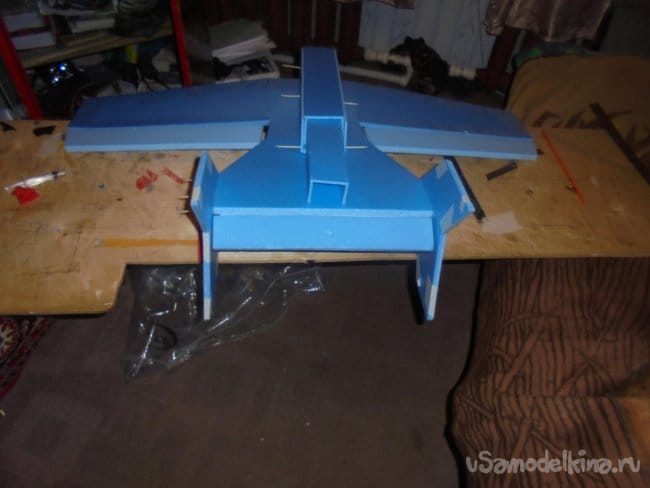

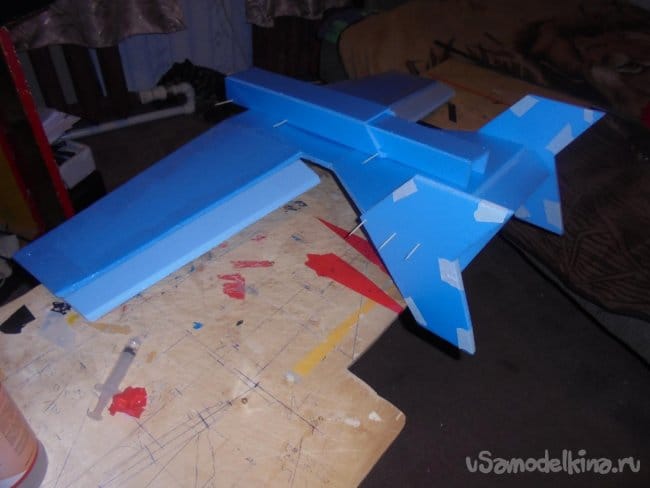

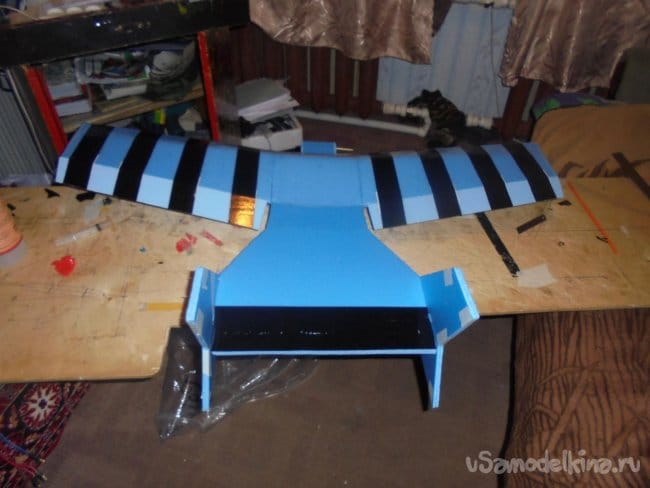

Для меня самым сложным элементом оказался пенал - фюзеляж. Он делается из даух частей, которые вставляются одна в другую и получается короб, в котором размещается вся электроника. Электроника. На передней части одной из половинок фюзеляжа вклеил кусок утеплителя, с приклеенным на него куском оргалита (ДВП) размером 40 х 40 мм. Тут будет крепиться мотор.

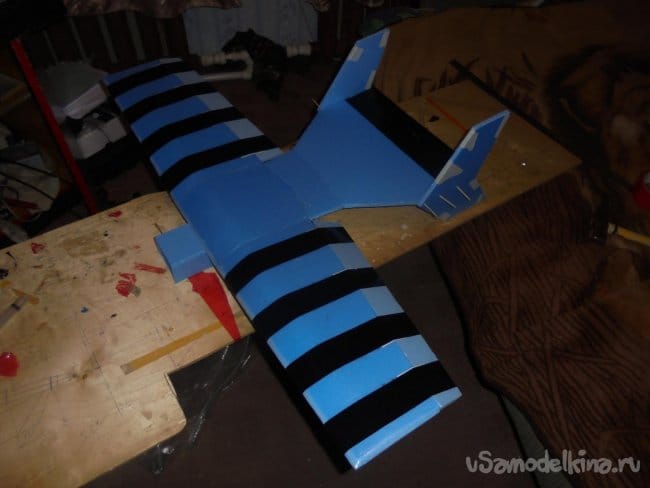

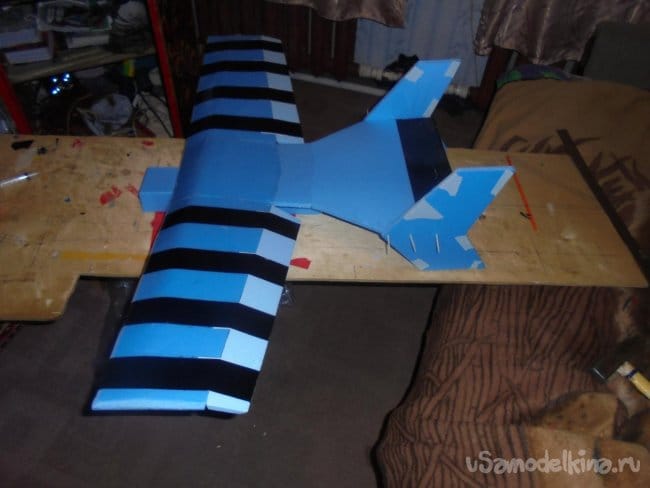

В процессе работы, обтягиваю модель цветным скотчем. Ставлю сервомашинки, навешиваю элевоны, вклеиваю кабанчики, подсоединяю тяги.

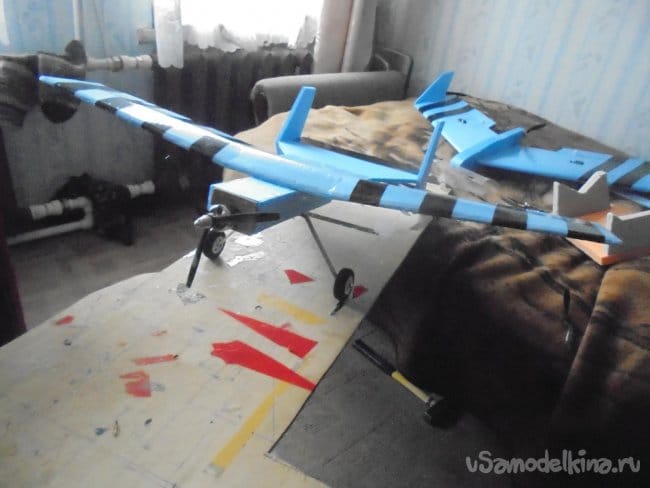

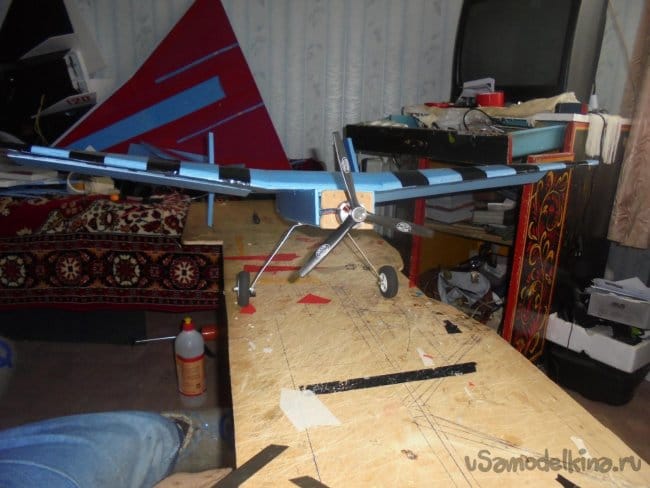

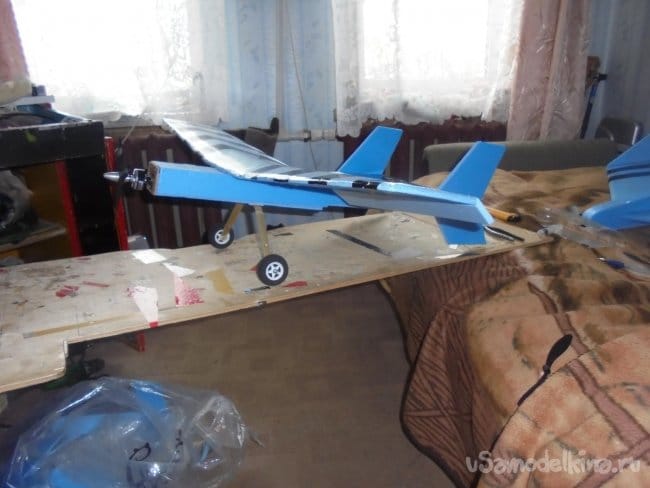

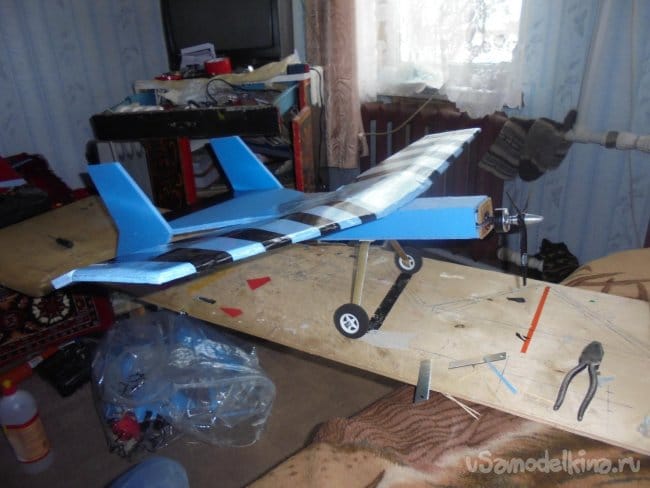

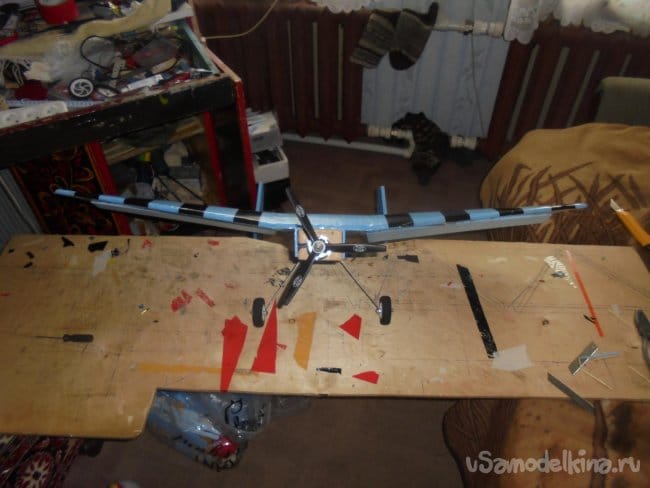

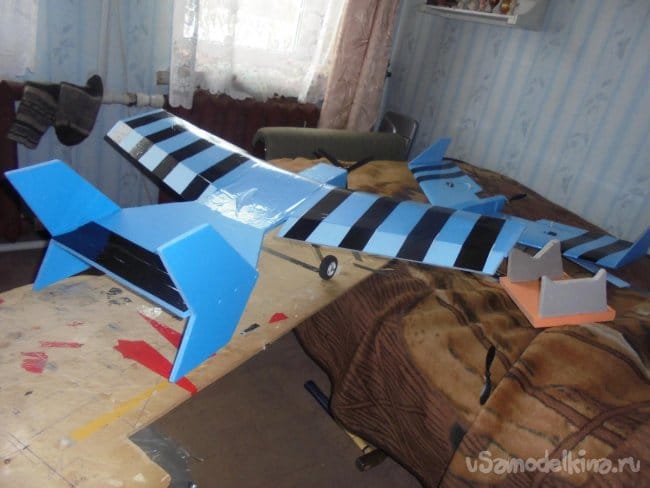

Установил мотор и шасси. Колёса взял готовые, завалялись от старых моделей. Стойки сделал из полосы алюминия сечением 15 х 2 мм. Колёса прикручены к стойкам длинными болтиками. .








Нижняя часть фюзеляжа после установки электроники и аккумулятора вставляется в верхнюю , стационарную часть и фиксируется деревянными шпильками.- зубочистками.

Перед самым полётом я проклеиваю места стыков половинок фюзеляжа кусочками прозрачного скотча.
Мотор – 3010 300Kv.
Винт – 8 х 6 трёхлопастный.
Регулятор – 40 А.
Аккумулятор – 2200 3S.
Сервомашинки - MG9S.

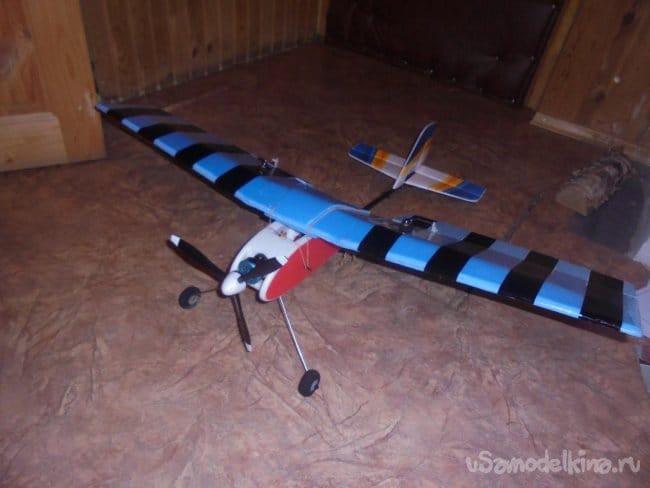

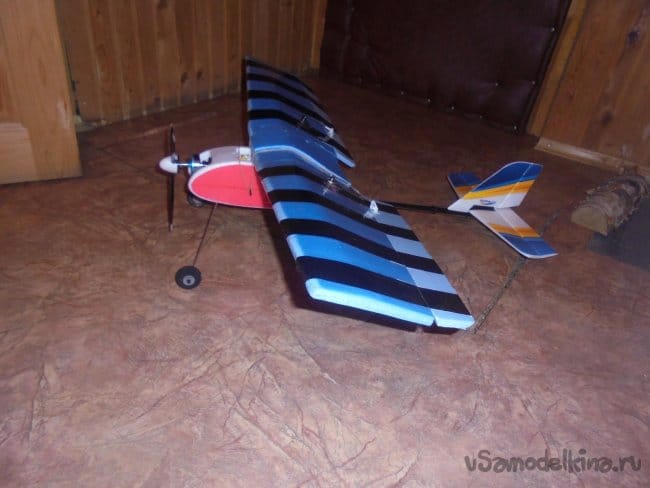

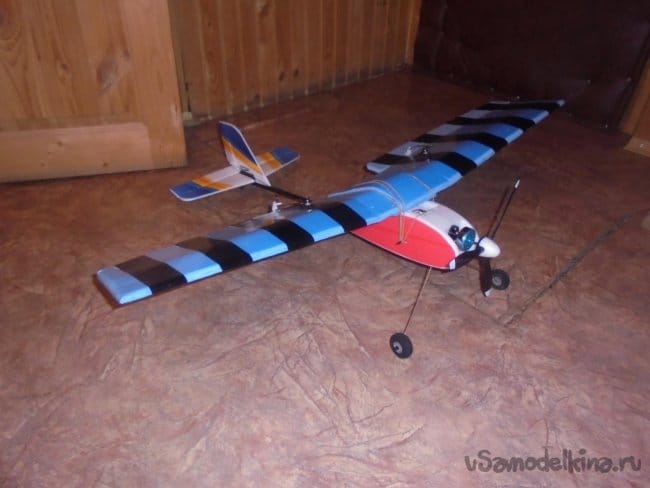

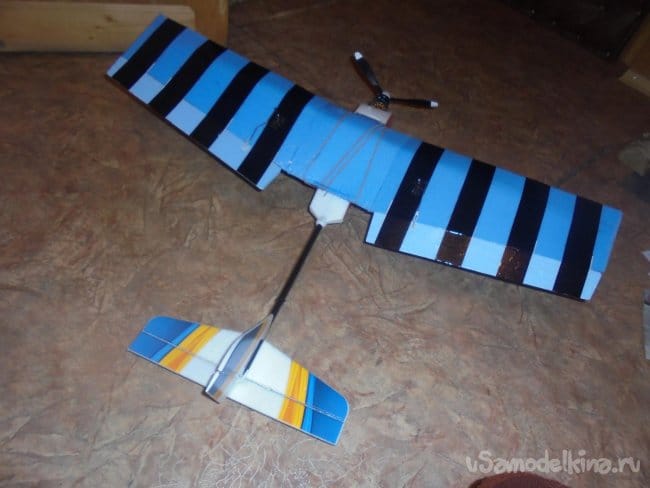

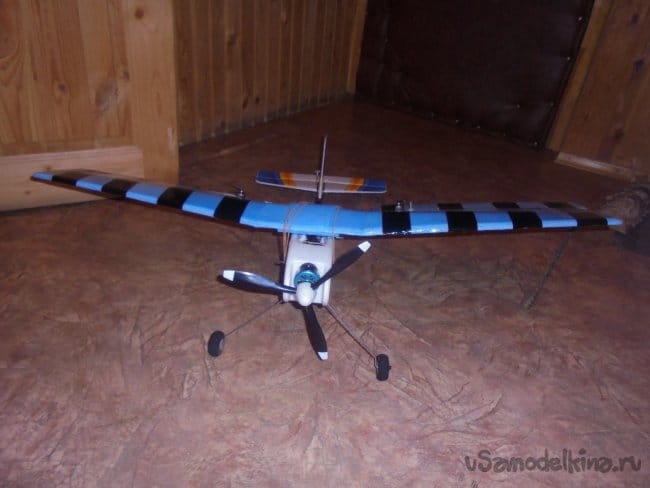

Пока делал эту авиамодель, сделал крылья для сломанной модели автожира, поставил на вместо лопастей винта.
Авиамодель  тренер – бойцовка «Bloody Wonder»  - «Кровавое чудо»

Лопасти ротора - : 821 мм.
Длина - 795 мм.
Высота - 392 мм.
Weight: 600g
Регулятор - 20A
Сервомашинки - 9g x 4 шт.
Мотор - 800KV brushless outrunner

Получилась очень интересная модель
