Моя авиамодель «Толстопузик»


Вот и я не избежал соблазна и тоже увлёкся темой «мультяшных» авиамоделей. Решил идти по стопам Сергея Шевырина, который уже построил «мултяшку» - МиГ-15.

Прежде всего подготовил нужные материалы.
Потолочная плитка (потолочка) – 4 мм.
Строительная пена – баллон.
Клей влагостойкий, универсальный для потолочной плитки – «Титан».
Скотч цветной .
Электроника.
Мотор - Outrunner hex Tronik 24 г.
Регулятор -30А.
Винт - 8 х 6.
Сервомашинки 9 г. –НХТ900.
Аккумулятор - 1300 3S.

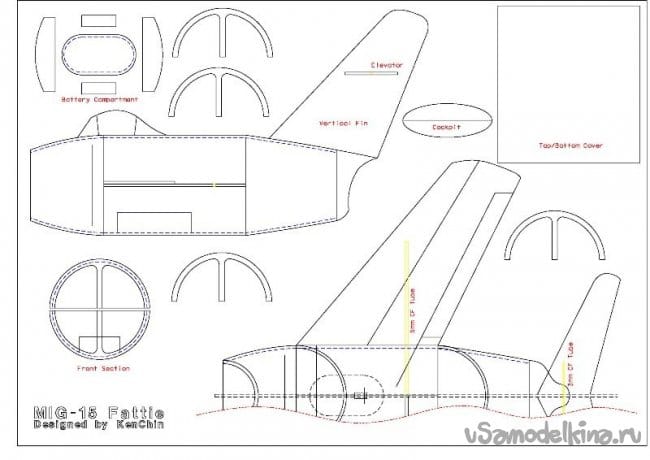

Нашёл вот такие выкройки шаблоны. За неимением лучшего, воспользовался ими.


Понял, что этого недостаточно для постройки модели. Придётся всё делать методом "тыка".

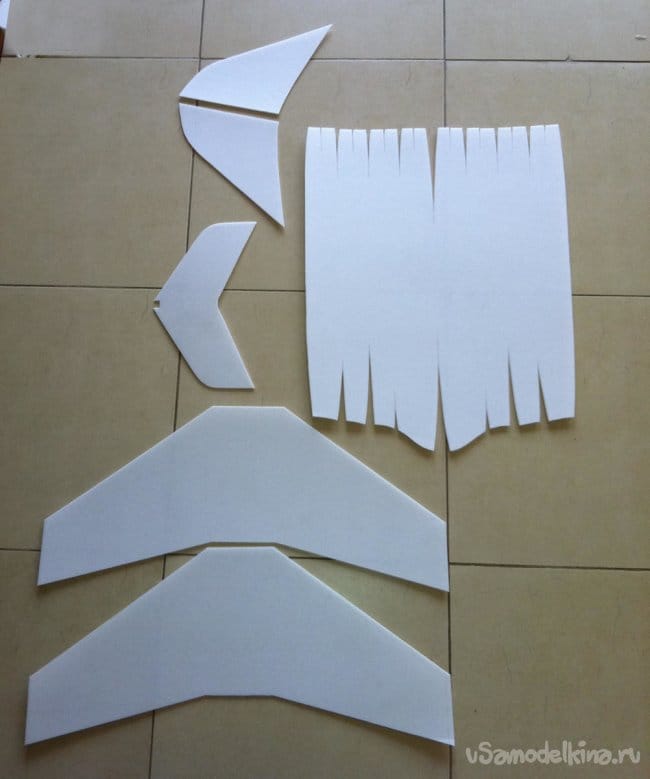

Придерживаясь этих шаблонов начал делать различные, отдельные детали модели.

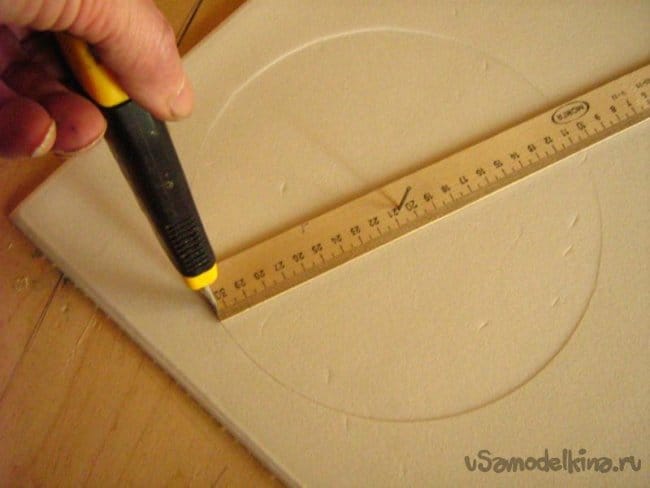

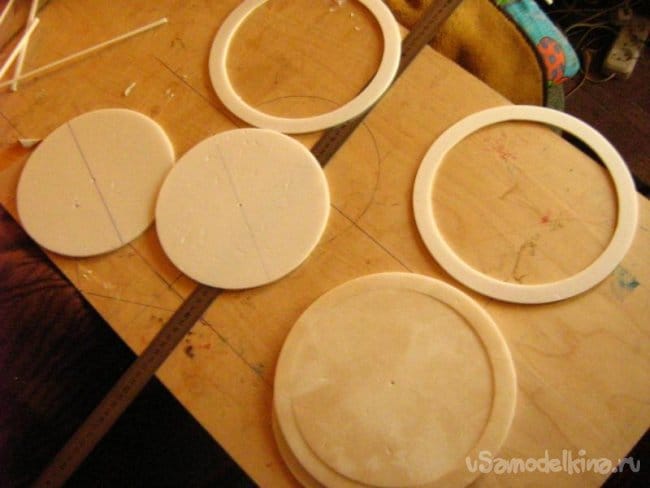

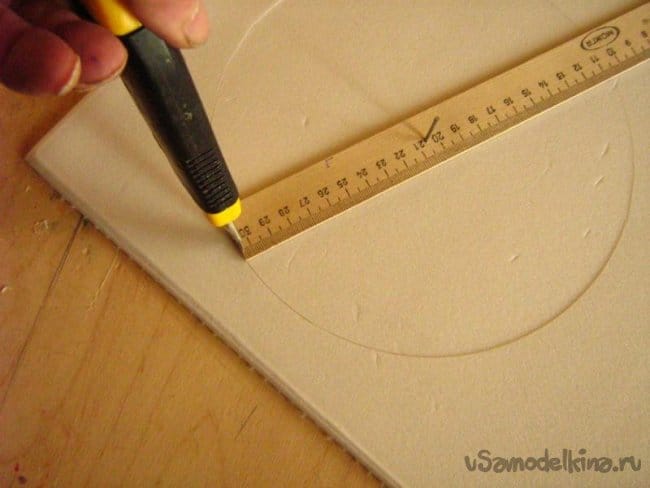

Вначале вырезал кольца для арматуры фюзеляжа.

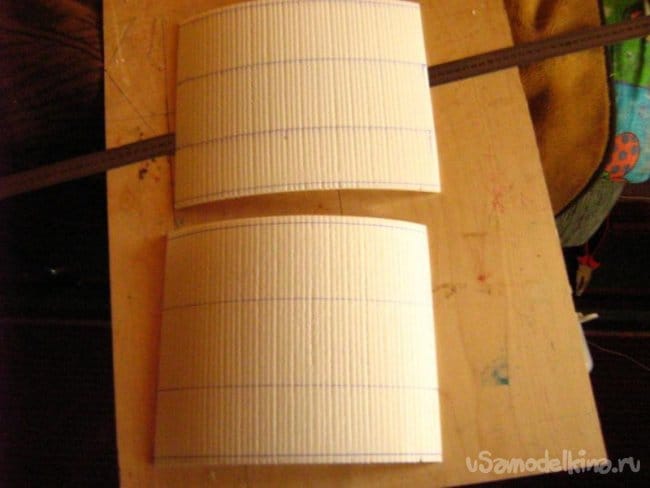

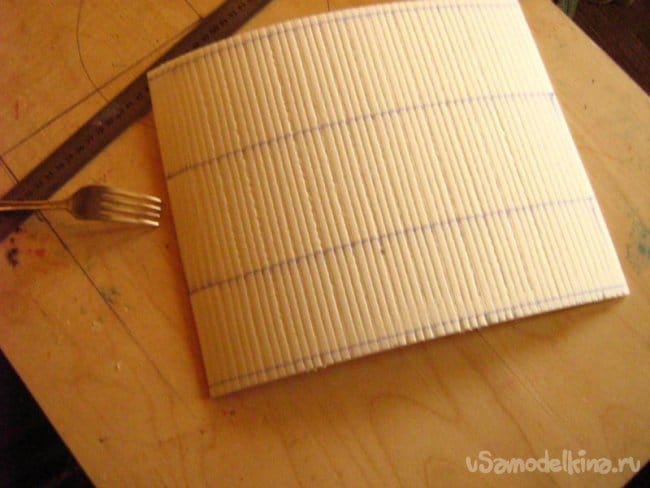

Вырезал заготовки для внутренней обшивки фюзеляжа. С внутренней стороны потолочки сделал русты столовой вилкой, что бы легче гнулась при склеивании.

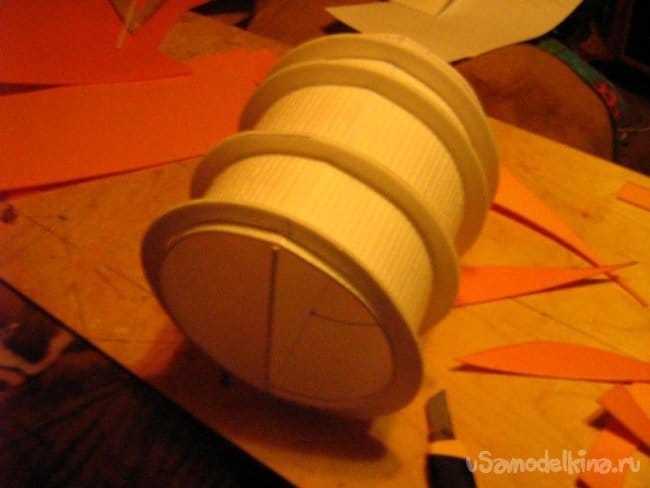

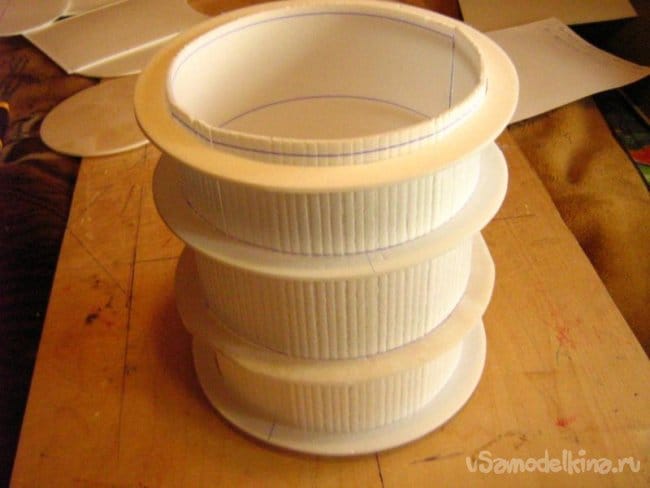

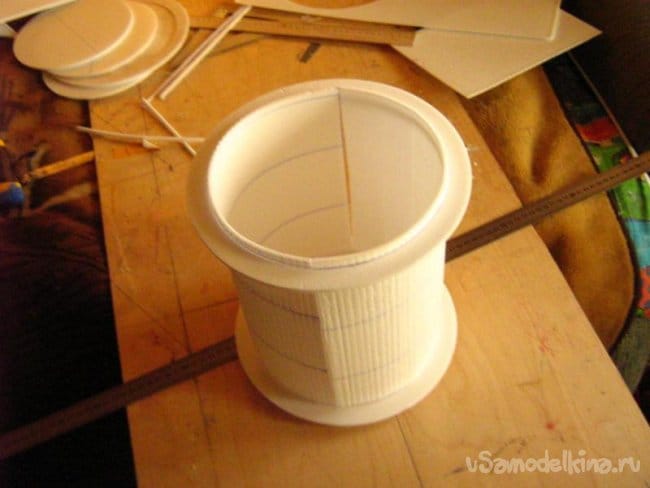

Начал вклейку внутренней обшивки средней части фюзеляжа.

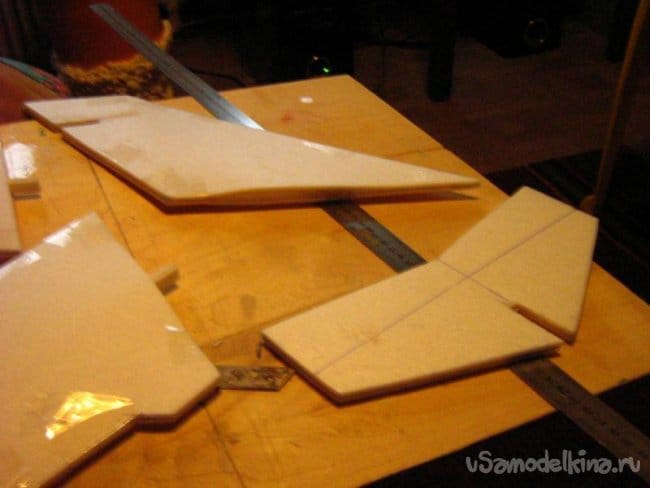

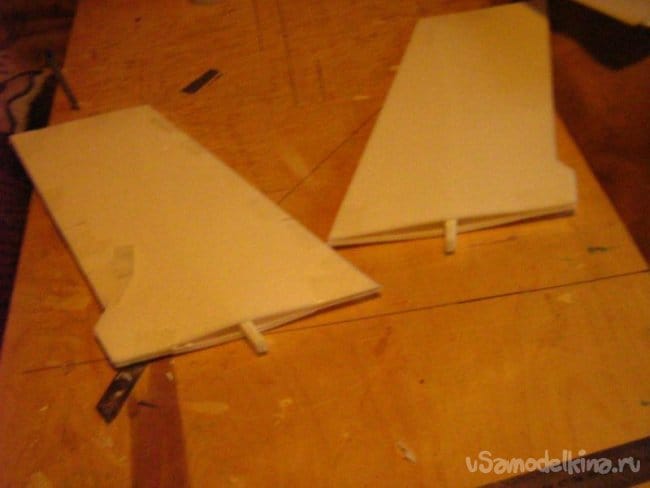

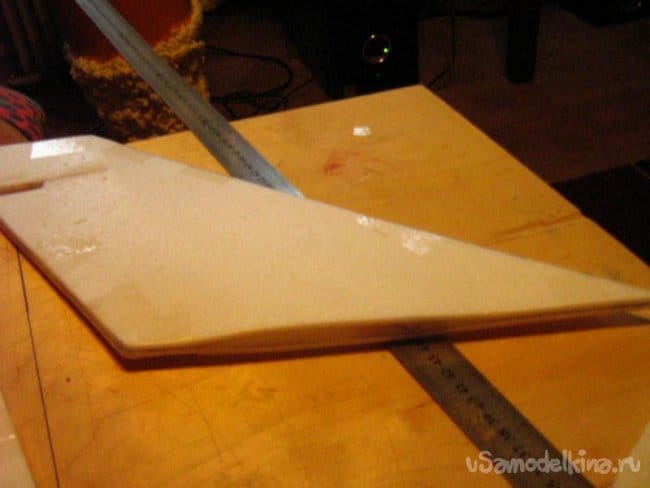

Склеил крылья и киль.

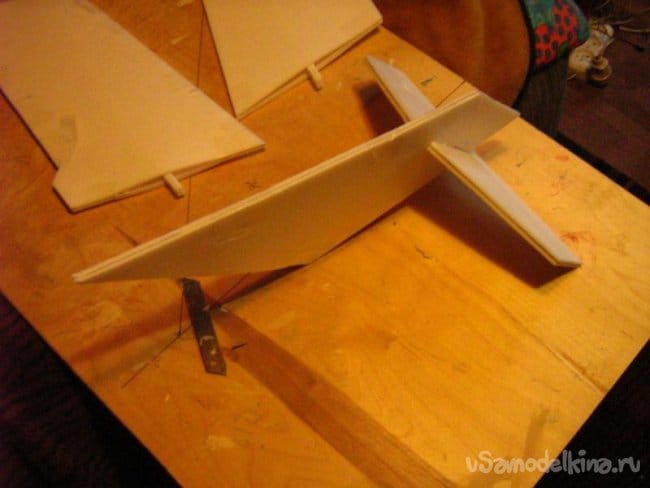

Примерил стабилизатор.

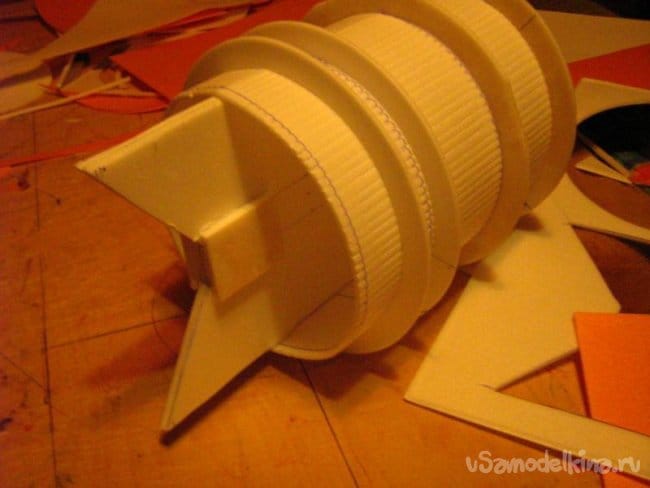

Начал клеить внешнюю обшивку средней части фюзеляжа.

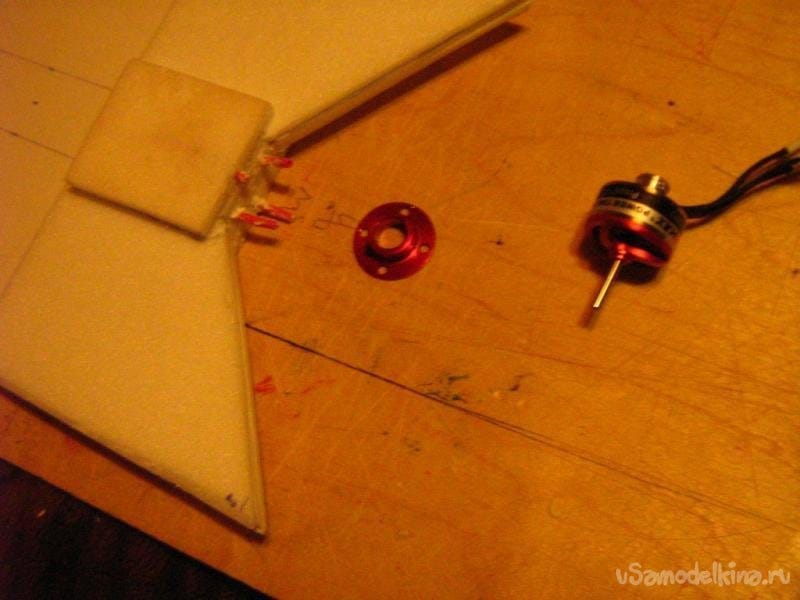

Собрал узел крепления мотора.

Примерка вставки с моторамой к средней части фюзеляжа.


Решил применить строительную пену для создания отдельных элементов фюзеляжа.

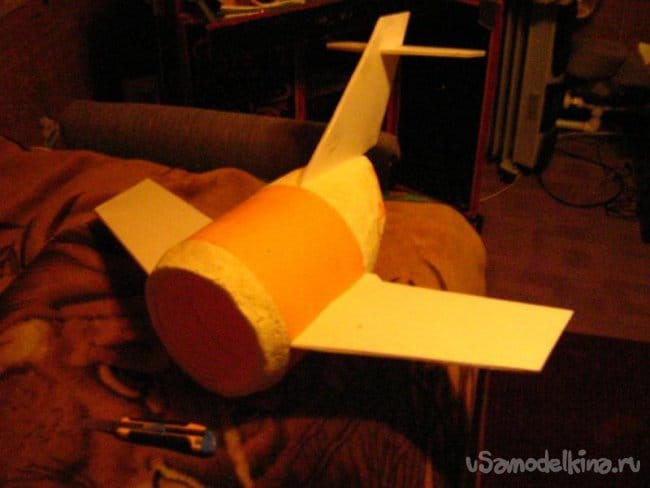

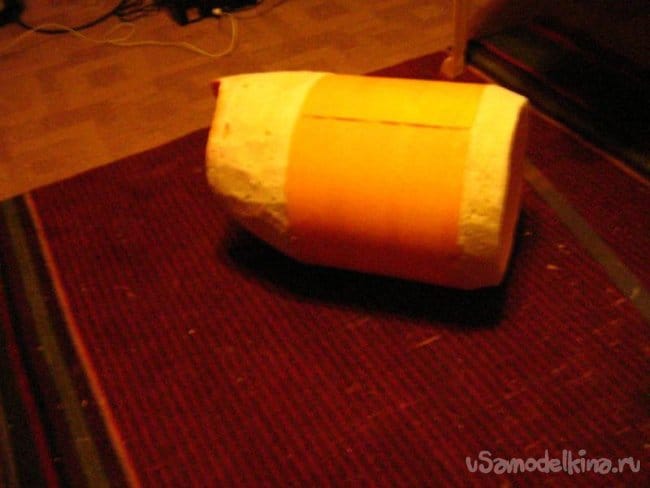

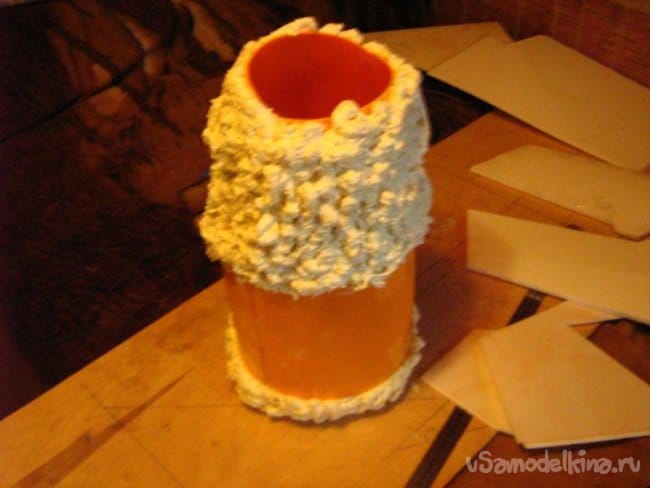

Нарастил пеной носовую и хвостовую части фюзеляжа.


Всё было бы хорошо, если бы не лишний вес.
Лишний вес погубил «Икара».
Моя авиамодель «Толстопузик»

Зачищаю поверхность модели , обтягиваю цветным скотчем.


Устанавливаю крылья.

Начинаю ставить кабанчики, тяги к РВ проходят через боуден проложенный в киле.

Смонтировал сервомашинки, подсоединять тяги.
Перед вклеиванием крыльев, пришлось их подгонять по месту.
Модель получается довольно тяжёлой - 180г. и это без электроники.
Надо, как-то уменьшать вес.
Основной вес добавила строительная пена.
Пришлось всё делать снова уже без неё.
Опробовал работу мотора, тяга нормальная.

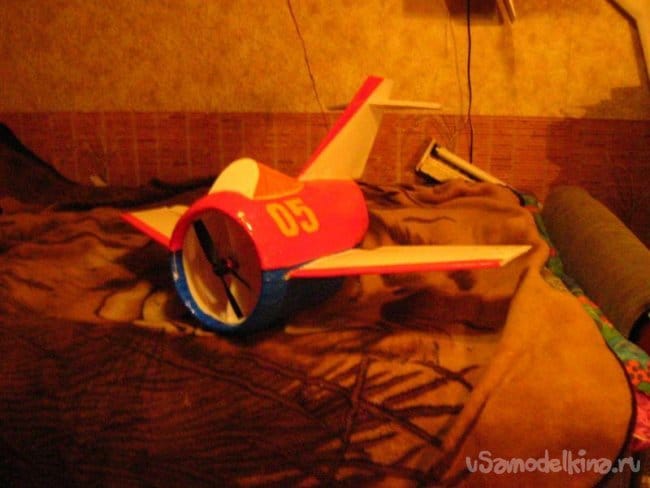

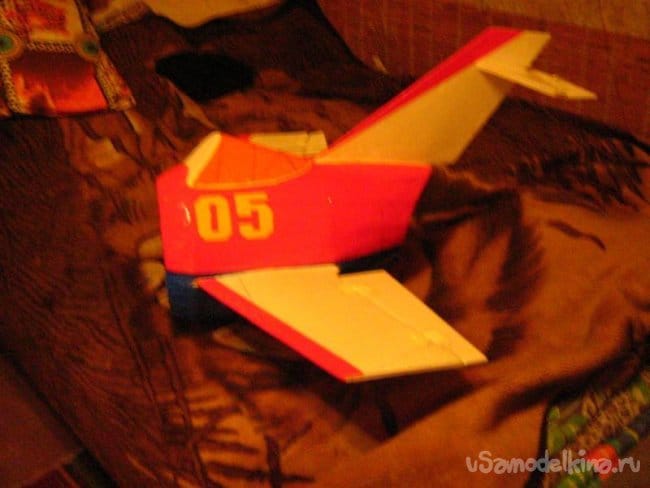

Модель получилась красивой.

Первый полёт был неудачным. Ставлю более мощный мотор с хорошей тягой. Буду проводить эксперименты с винтами. Пропеллеры ведут себя иначе в трубе, не выдают нужную тягу.

Надеюсь на скорый полёт.
