    Экспериментальная авиамодель - «Элис»


    Доброго здоровьишка всем гостям, которые собрались сегодня у Самоделкина!
    Сегодня я хочу вам показать парочку авиамоделей, которые являются моими экспериментами.

    Я одно время очень увлёкся ЛК и в частности прямым летающим крылом. На это меня настроили некоторые фотографии и видео ролики о них.

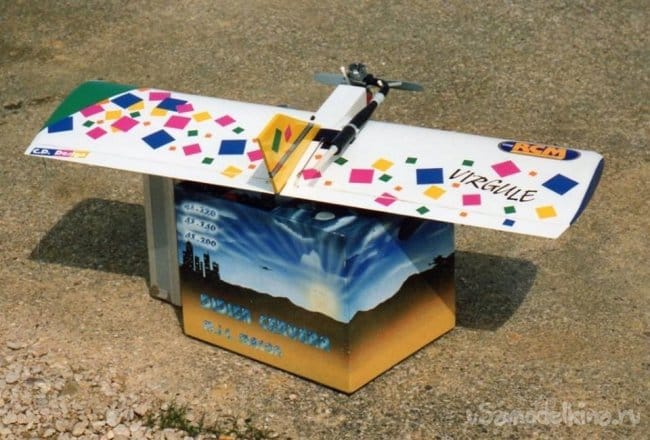

    Первое экспериментальное крыло я сотворил, глядя вот на эту фотографию.

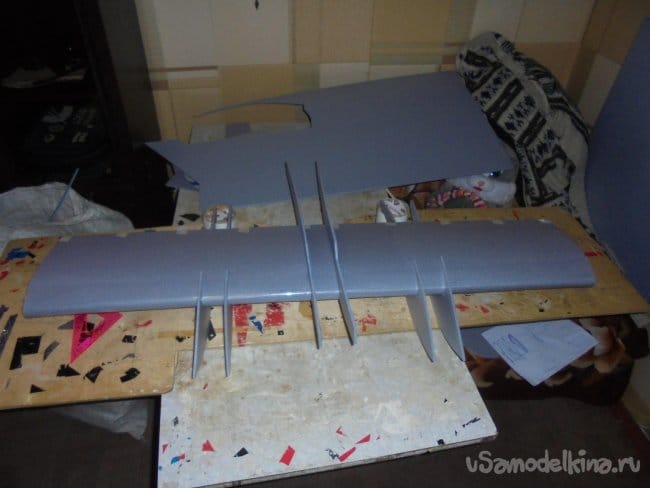

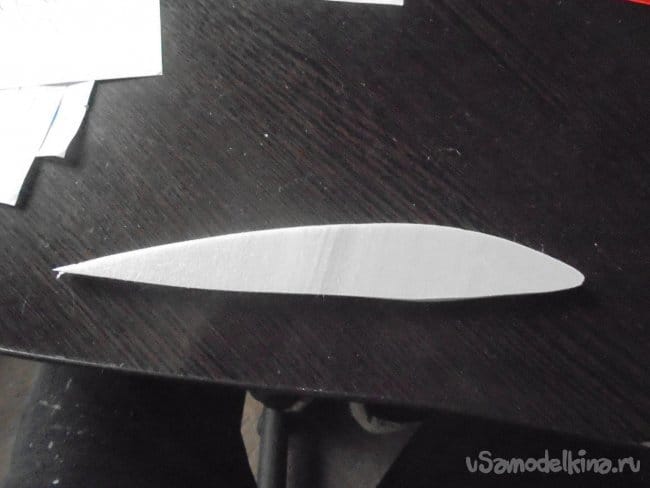

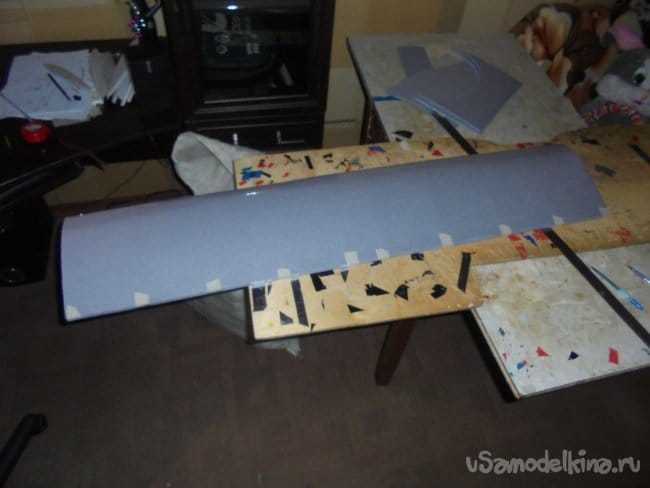

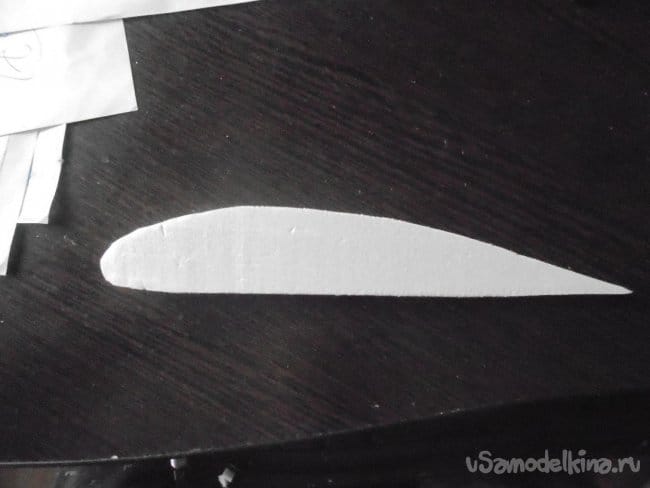

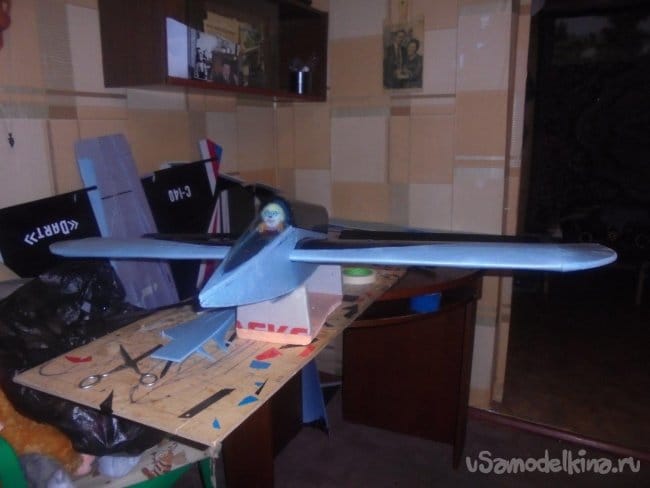

    Как обычно, я начал работу с изготовления крыла. Подобрал подходящий профиль, вырезал нервюры и крыло – готово.




    Потом мне пришла в голову идея, сделать эту модель универсальной, что бы можно было взлетать с любой поверхности и в любое время года.

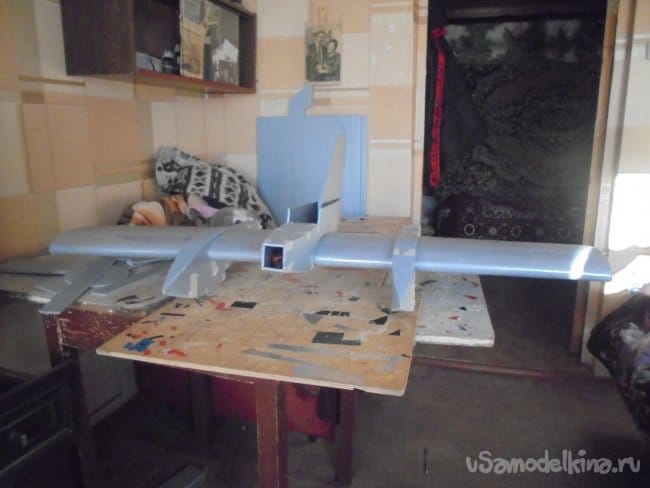

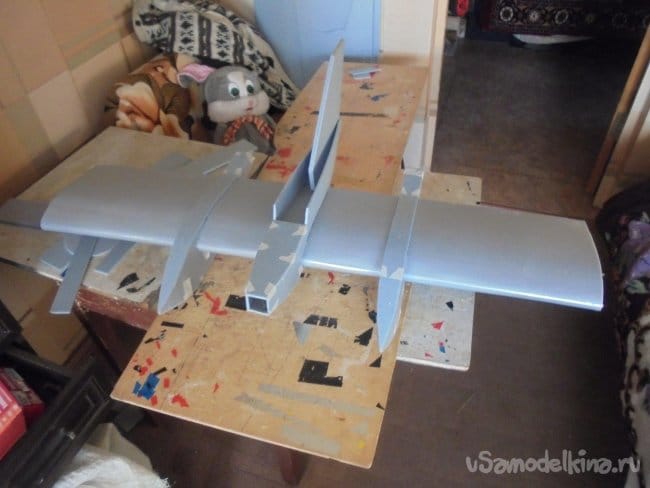

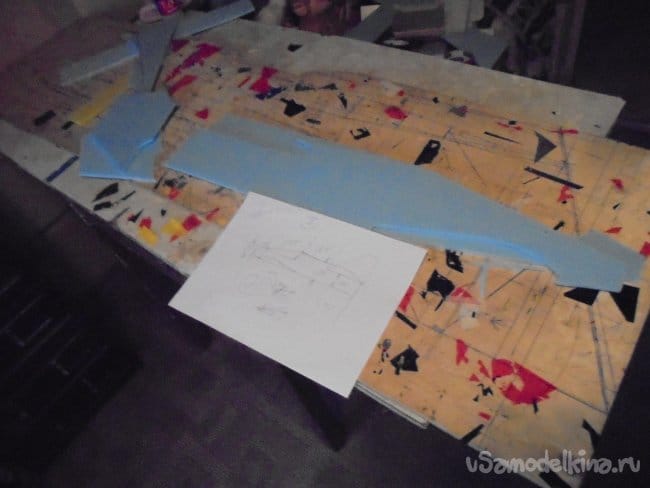

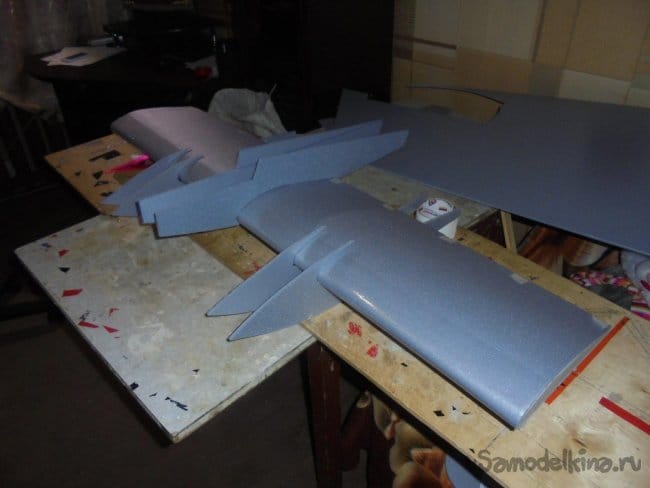

    Сразу за деталями для фюзеляжа я сделал заготовки для поплавков. Главное , что бы на поплавках выступы реданов точно совпадали с ЦТ модели, я сдвинул их немного вперёд.

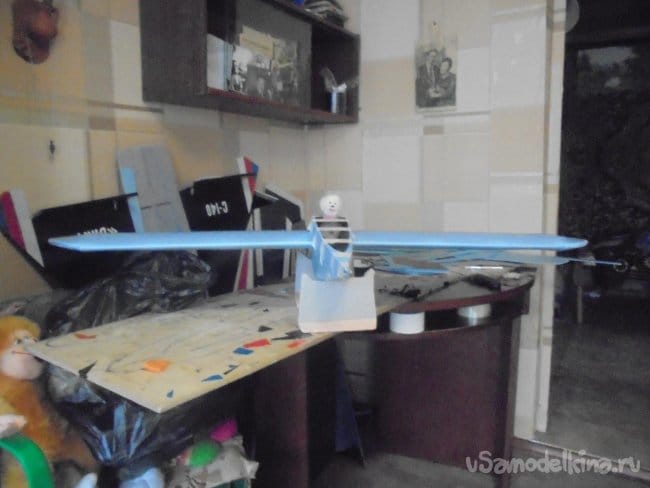

    Примерил, все детали на своё место и вклеил.

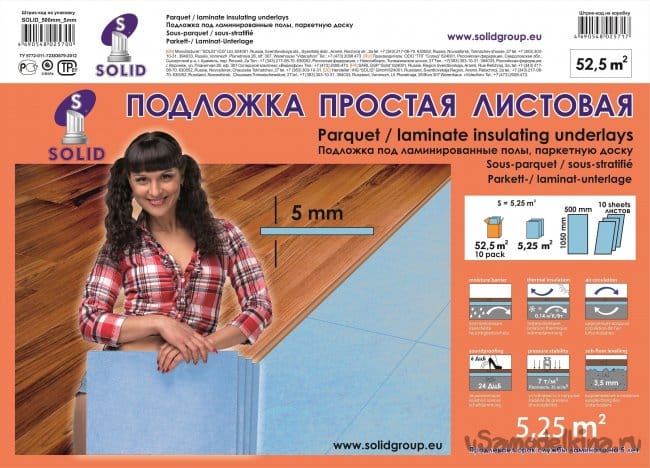

    Да, забыл сказать, что свои экспериментальные авиамодели я делаю из простой, листовой подложки под ламинат. размером 1000 Х 500 Х 5 мм.

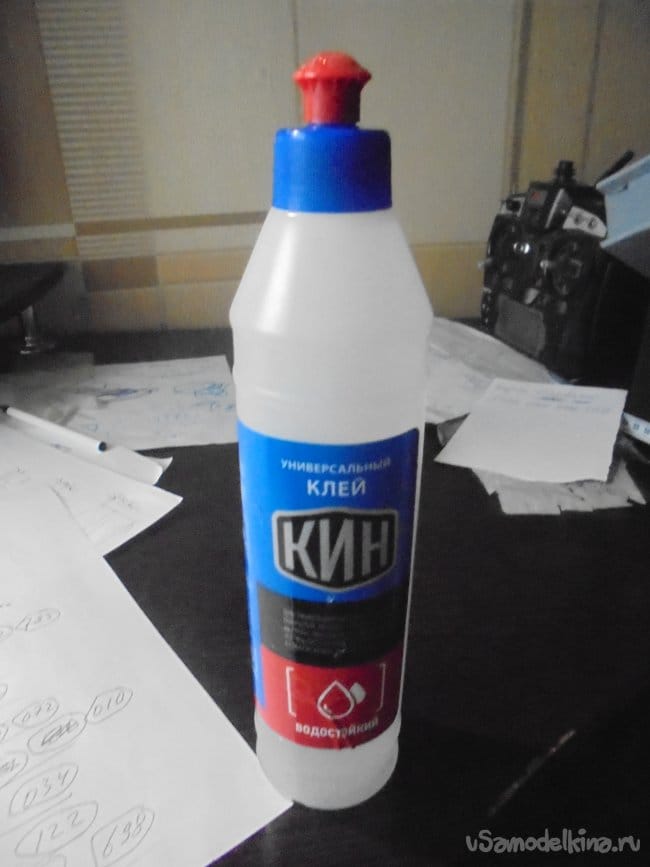

    А клей использую водостойкий, универсальный «КИН».

    Так же использую двухсторонний и цветной скотч.

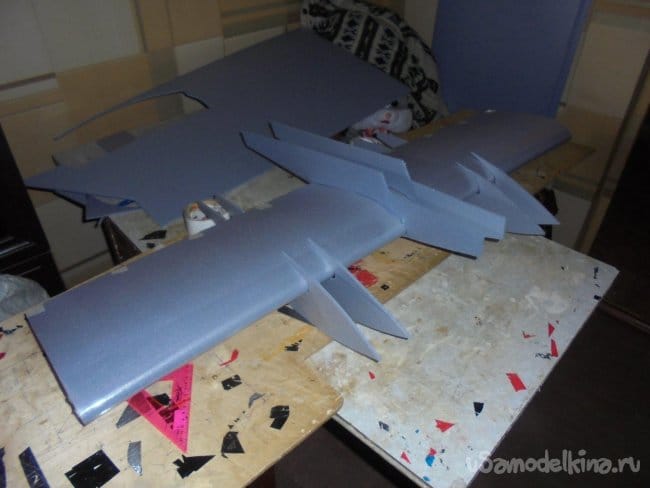

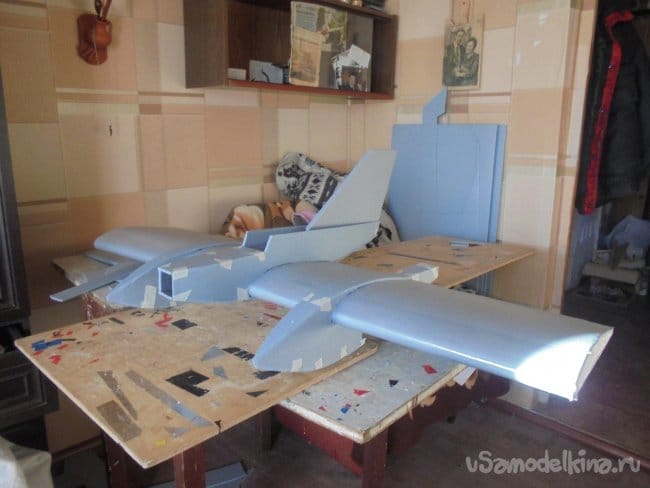

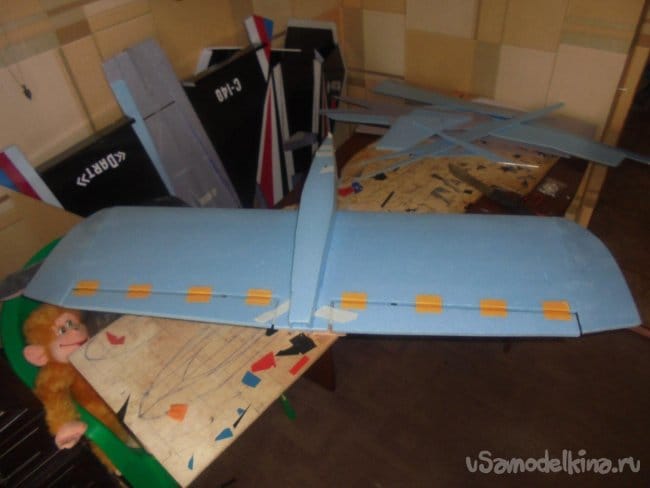

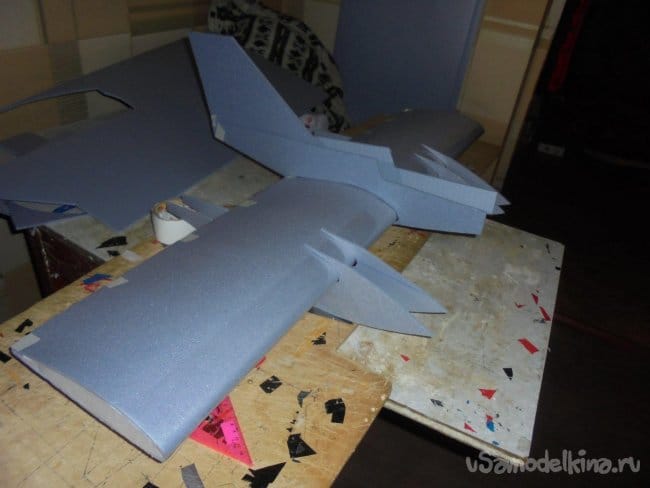

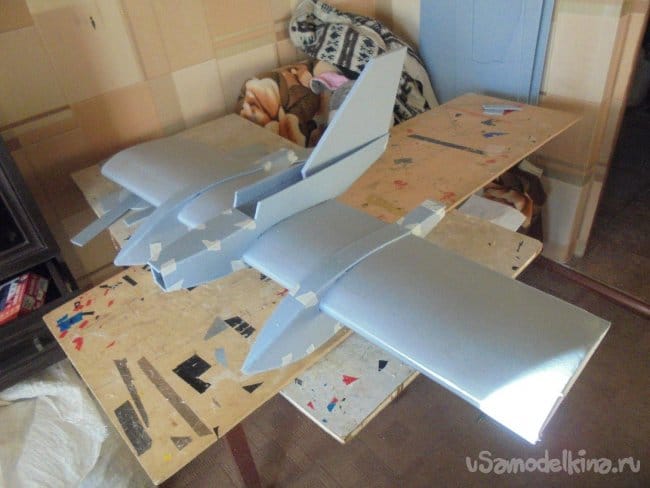

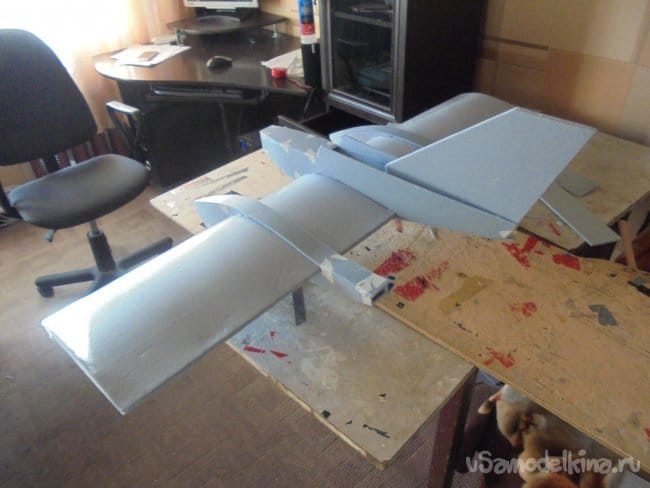

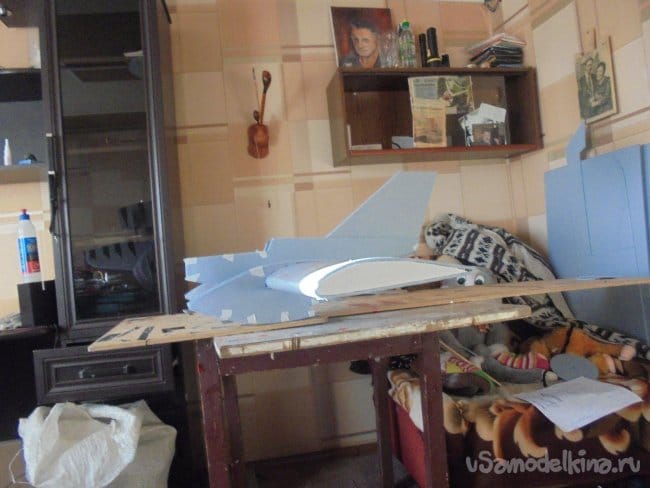

    Вырезал киль, я сделал его из двух слоёв подложки и сразу смонтировал на место. Приклеил верхние и нижние плоскости на поплавки и носовую часть фюзеляжа.







    Хотел было начать обтяжку цветным скотчем , да тут приехал мой друг, увидел этот полуфабрикат и выпросил незаконченную модель себе в подарок. Интересно будет поглядеть , как он её закончит…пока он отдыхает в Турции.
    Делать нечего – отдал! Для милого дружка и серёжку из ушка – гласит народная пословица!

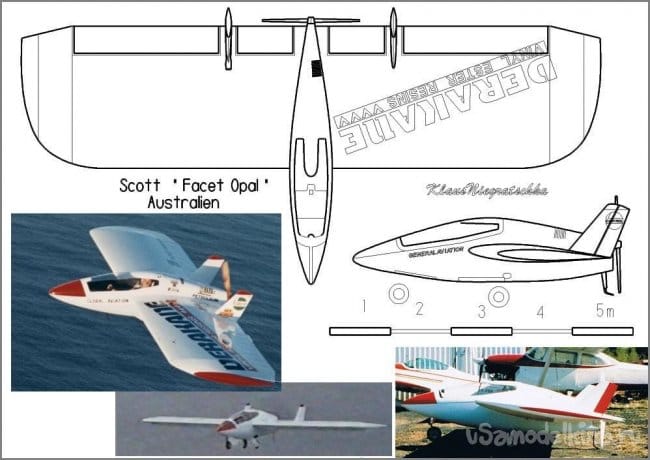

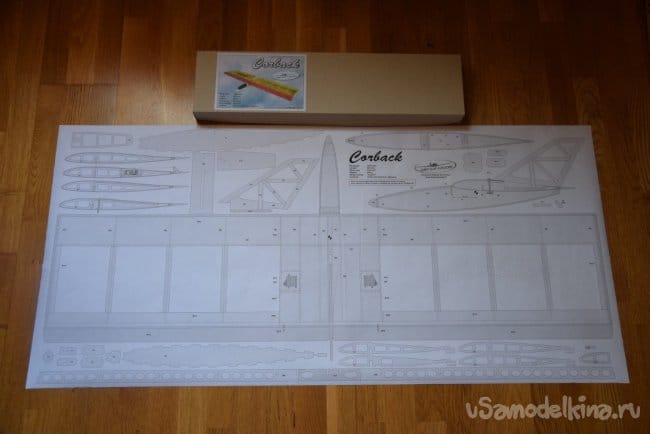

    Отдать – то отдал, но мысли – то копошатся. Решил продолжить свои эксперименты. Теперь взял за основу вот этот рисунок.

    Всё начал с нуля!

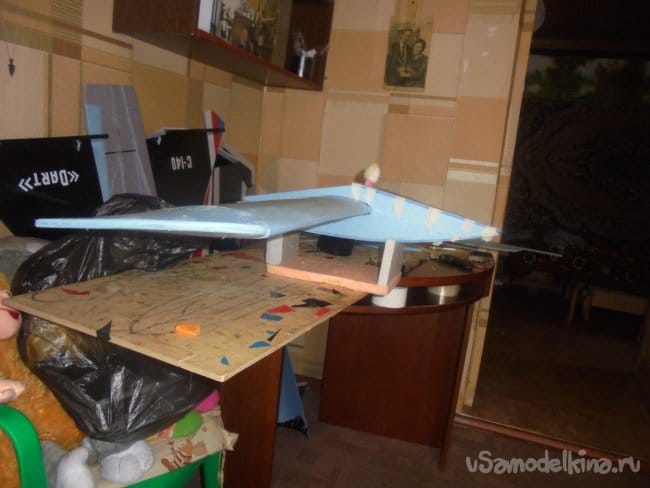

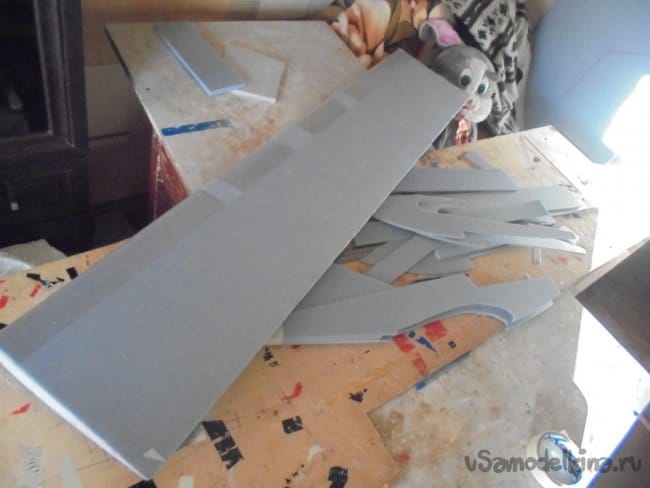

    Крылья делал точно так же, но на них сделал законцовки. Получилось, что-то интересное и красивое.

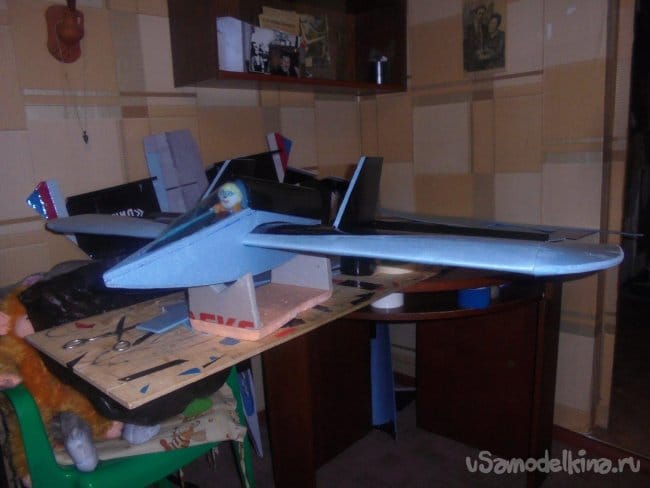

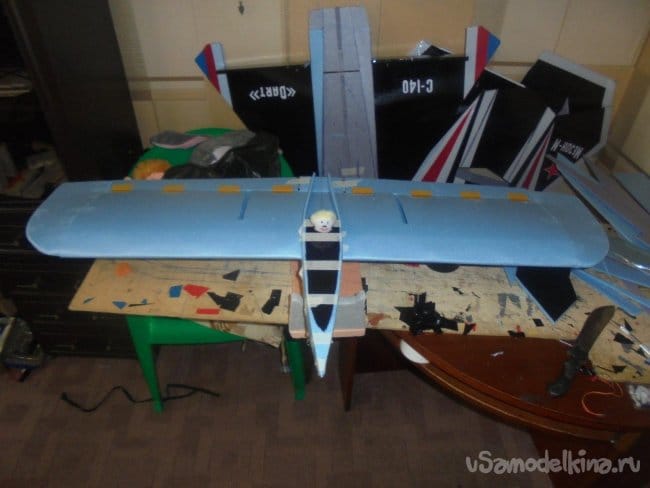

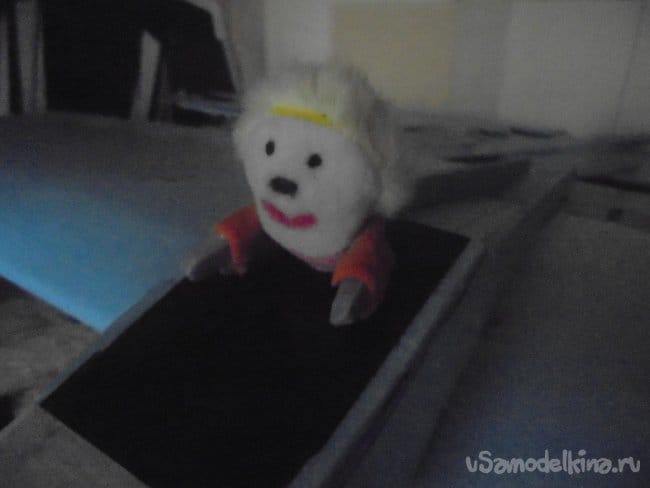

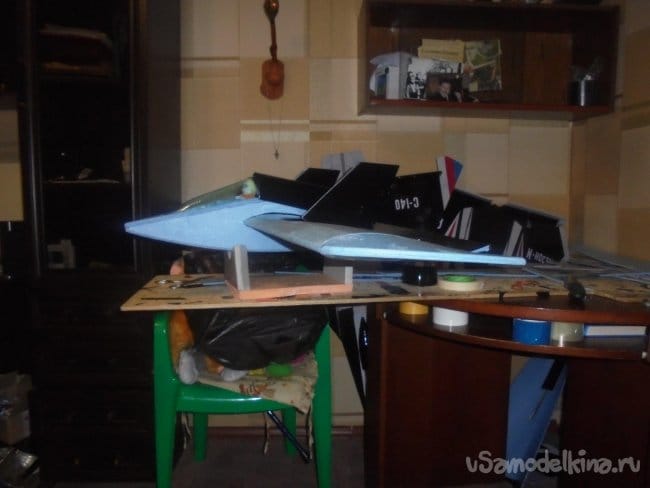

    Приклеил боковины фюзеляжа и в носовой части фюзеляжа вклеил подложку под кабину. В кабину посадил вместо пилота маленькую куколку, взял у правнучек. Эту куколку зовут Элис.

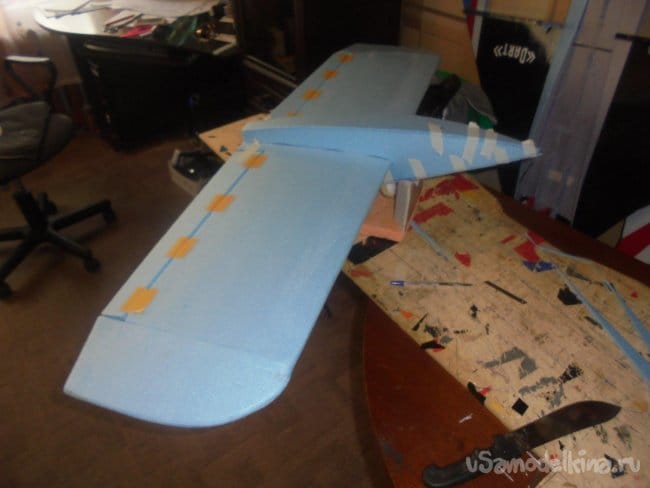

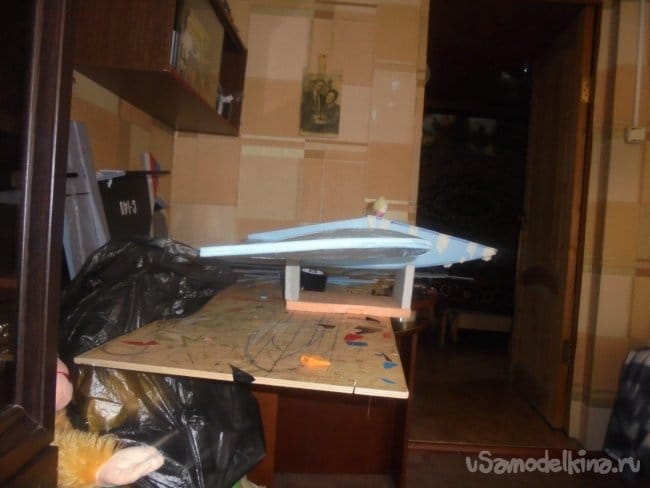

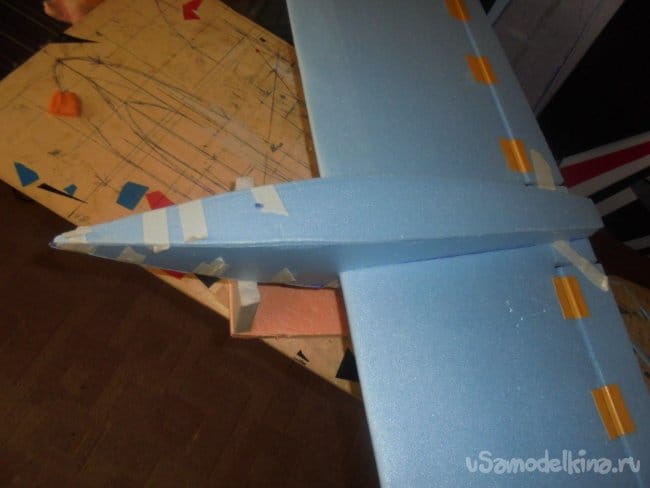

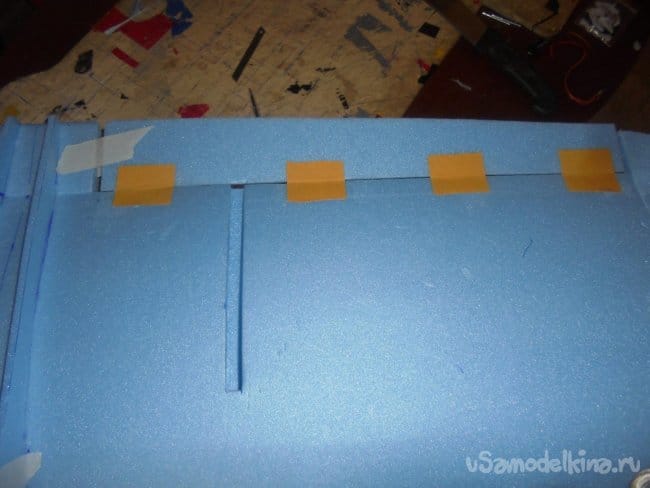

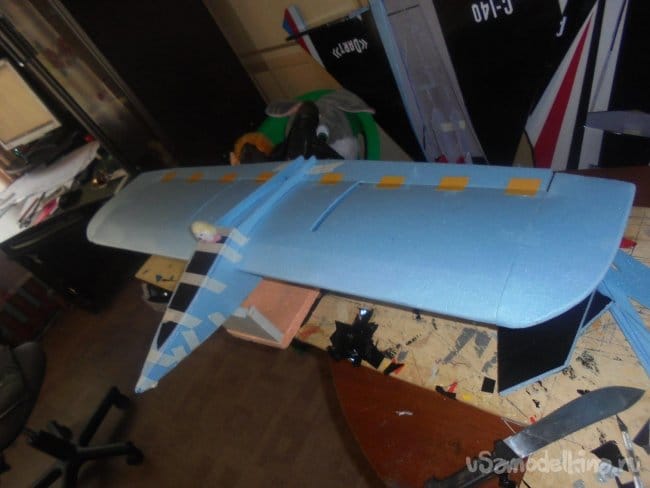

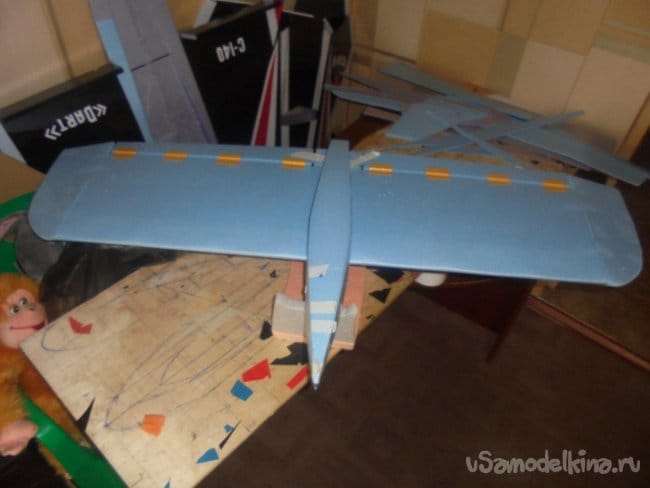

    Вклеил нижнюю поверхность фюзеляжа и навесил элероны. Элевоны навешивал на двухсторонний скотч.

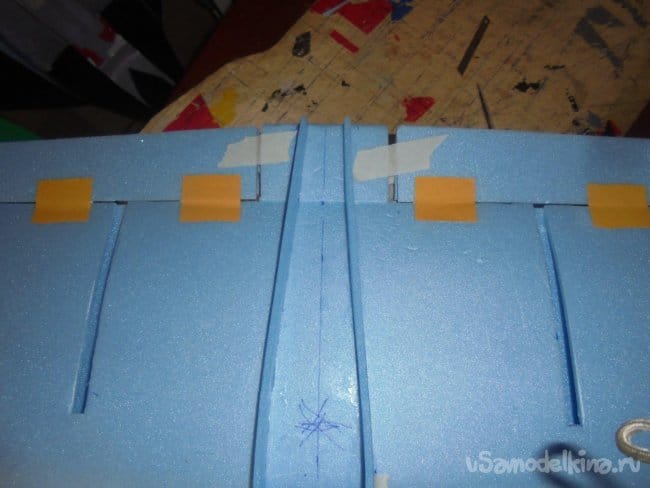

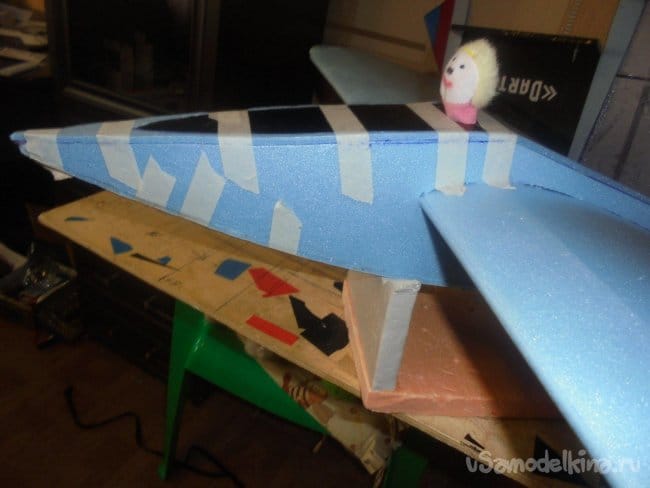

    При склеивании различных элементов модели использую технологические наклейки из малярного скотча.

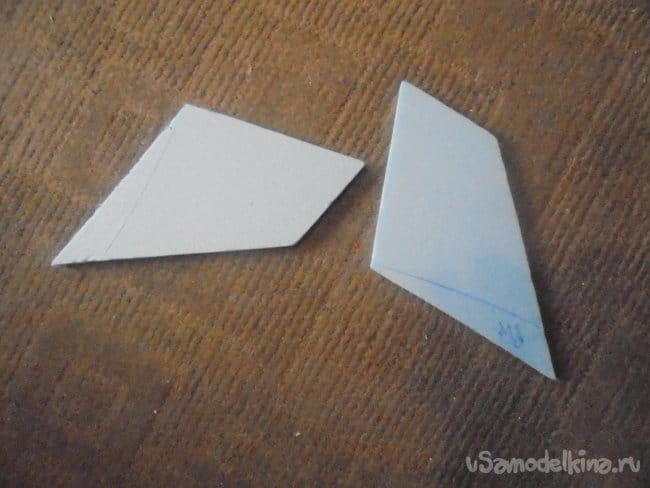

    Сделал вырезы для установки килей.

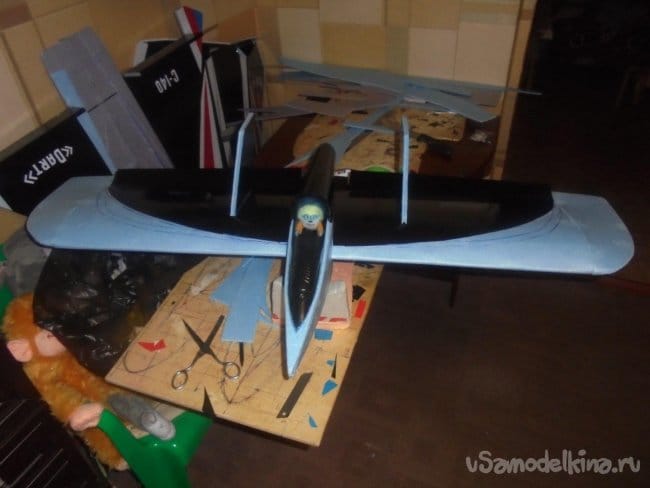

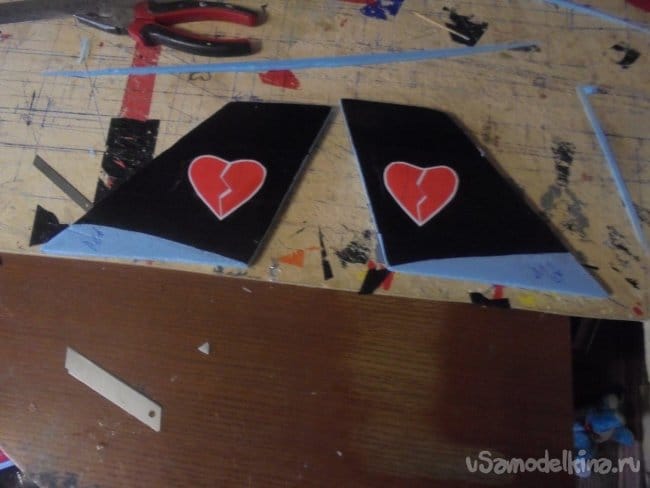

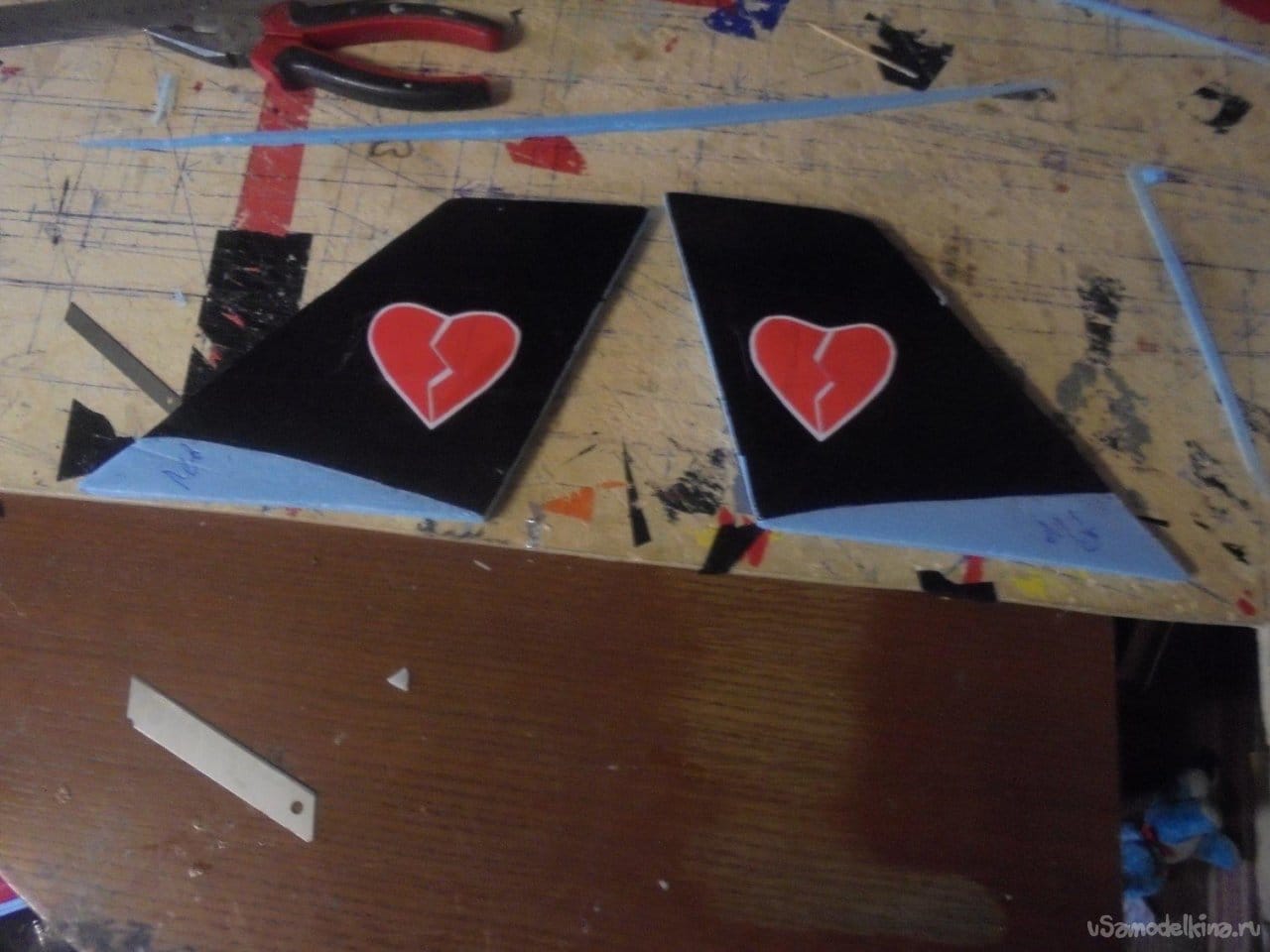

    Вырезал и склеил из двух слоёв подложки кили, обтянул их чёрным скотчем и прилепил разбитые сердечки…


    Решил назвать авиамодель именем куколки – «Элис».

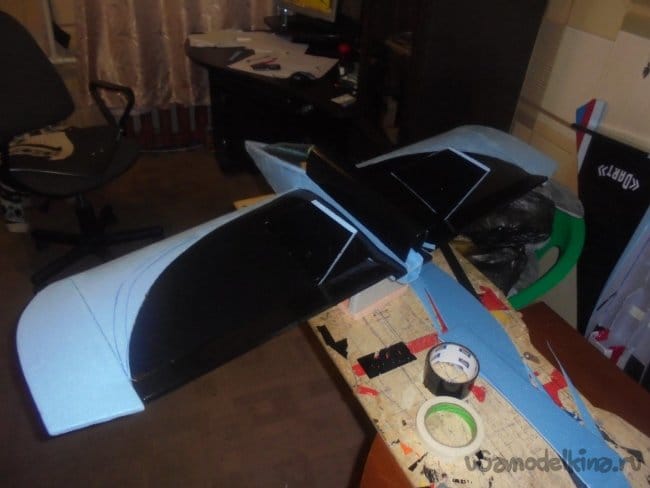

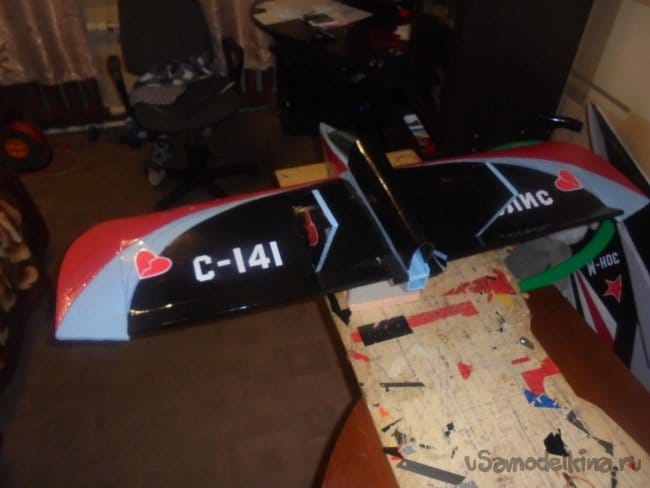

    Начал локальную обтяжку модели цветным скотчем.

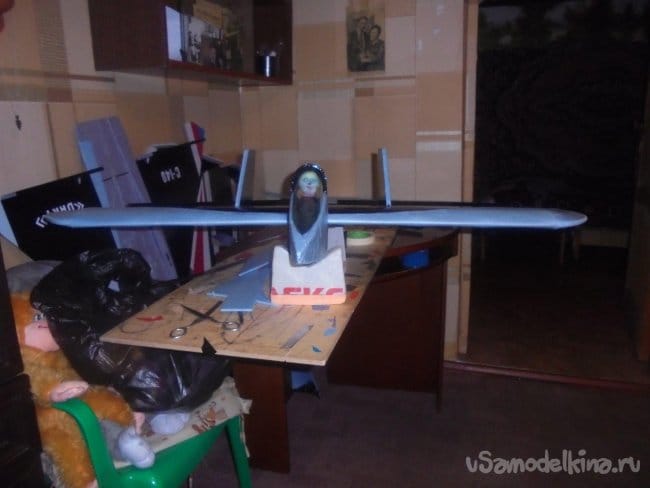

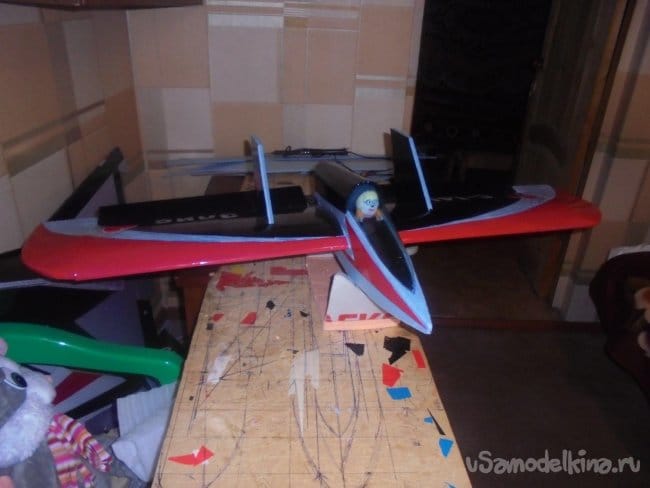

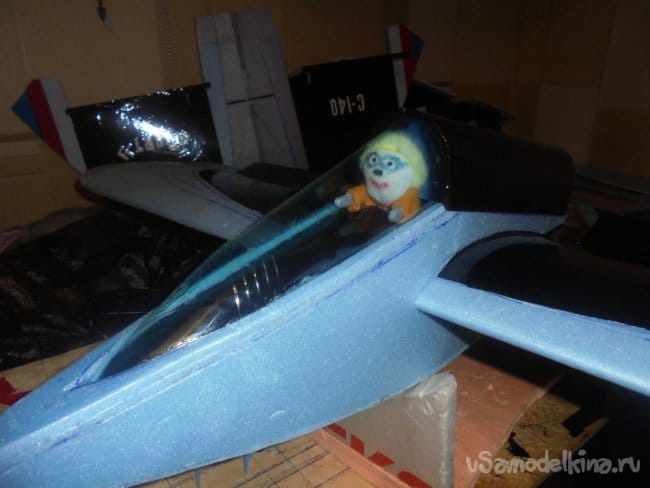

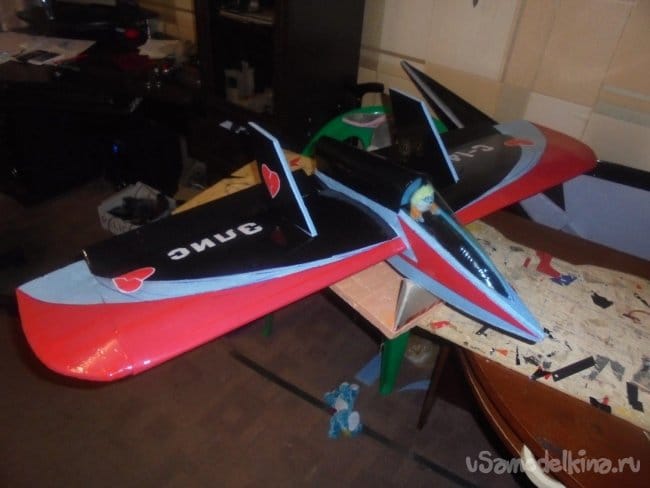

    Вырезал фонарь кабины из пластиковой бутылки. Получилась хорошая кабина пилота.

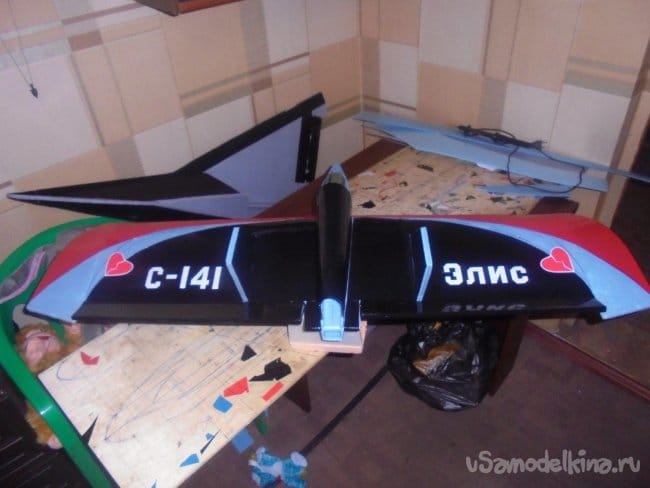

    Из бумаги вырезал надписи и закрепил их прозрачным скотчем.

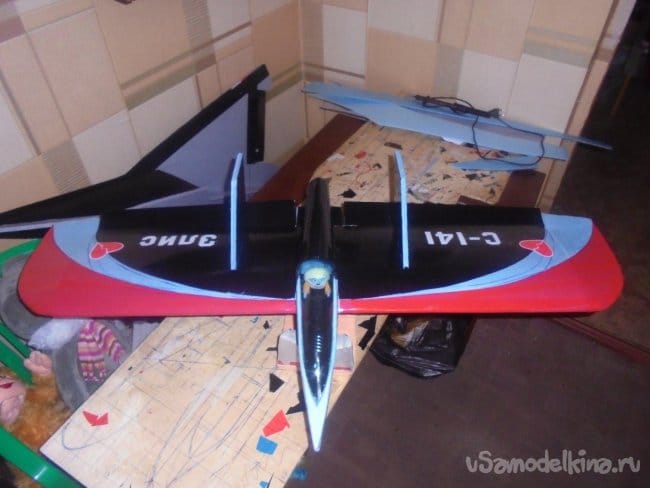

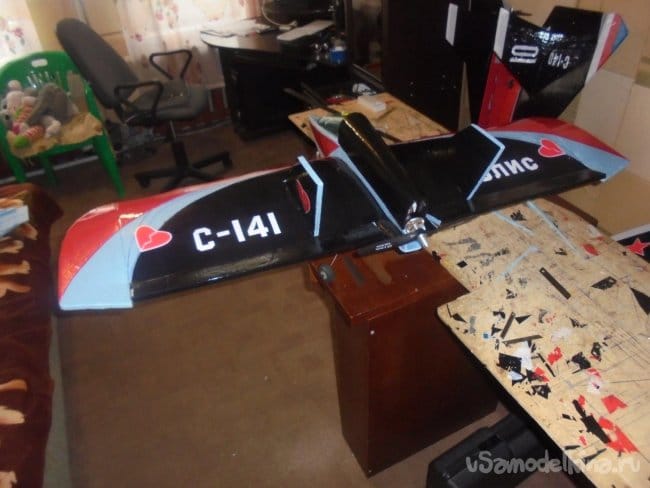

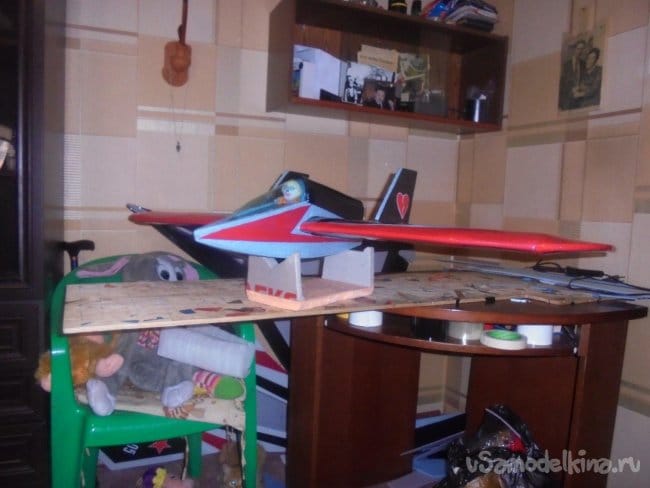

    Вот так, незаметно работа подошла к концу.

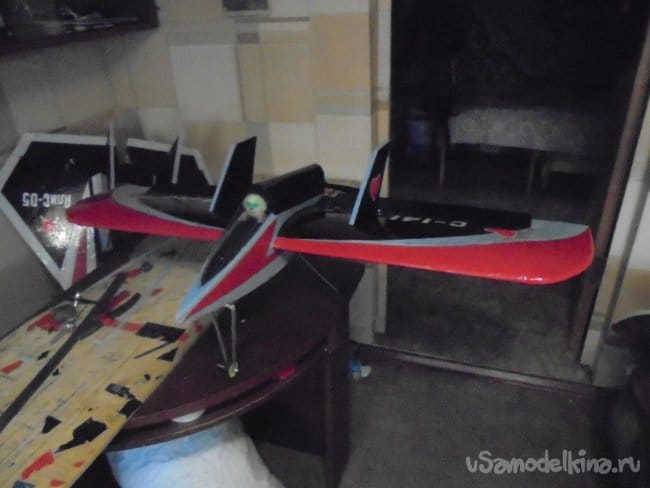

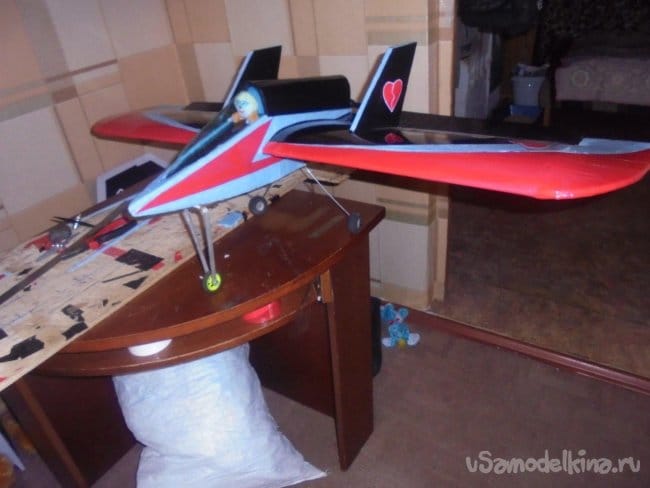

    Установил на модель шасси, которые остались от разбитой модели.
    Правда, они не совсем подходят для этой модели, но для первого полёта сгодятся, позже сделаю другие.
    Установил мотор с винтом.

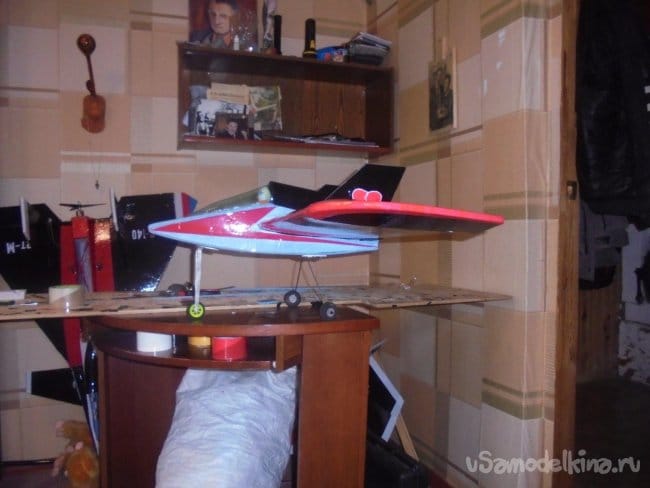

    Получилась очень интересная, необычная авиамодель.

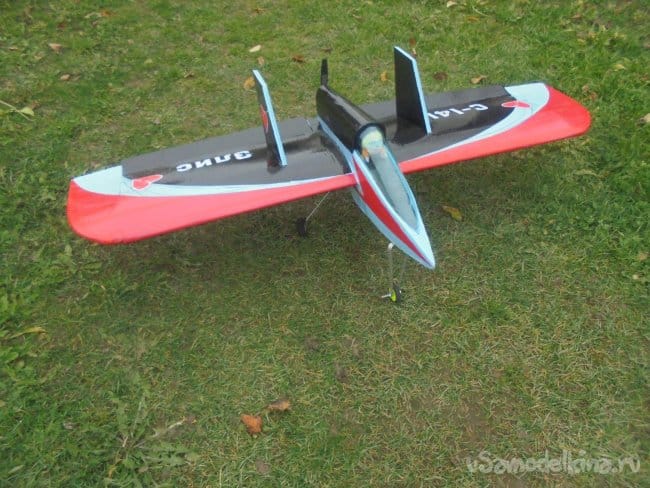

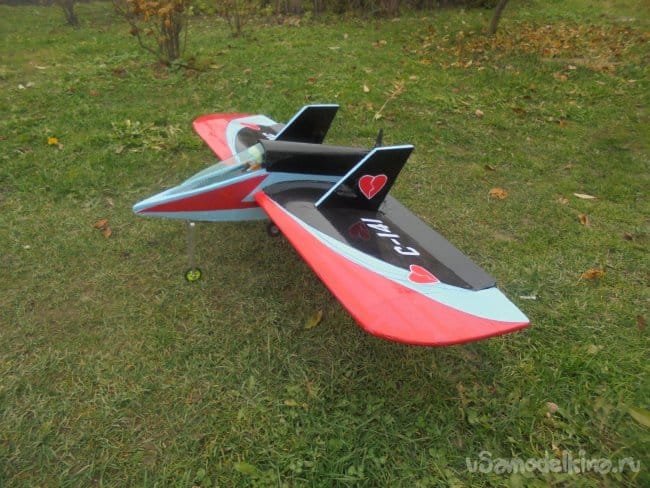

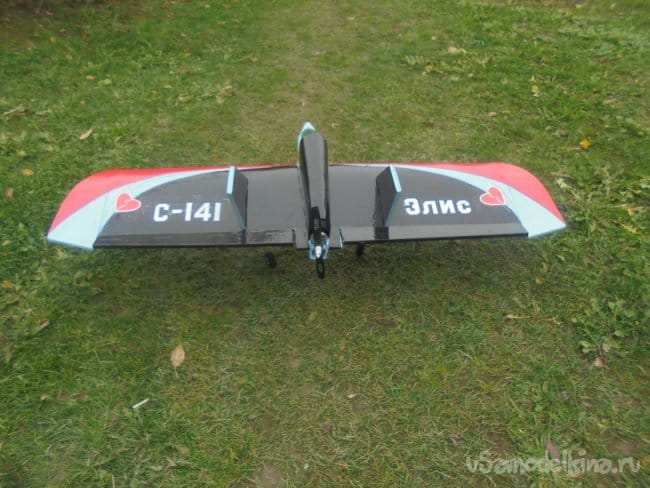

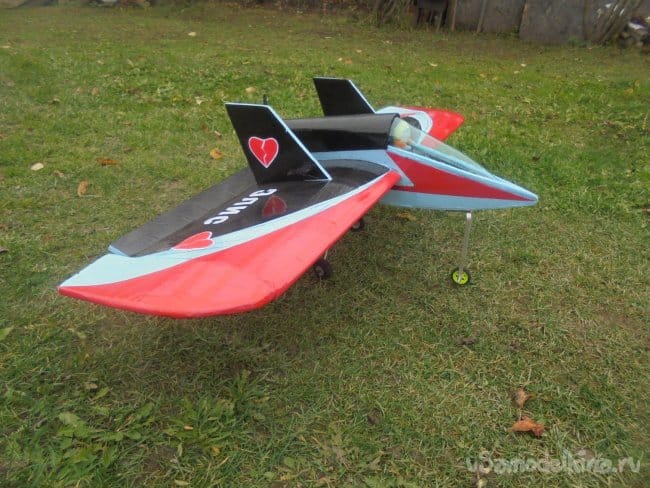

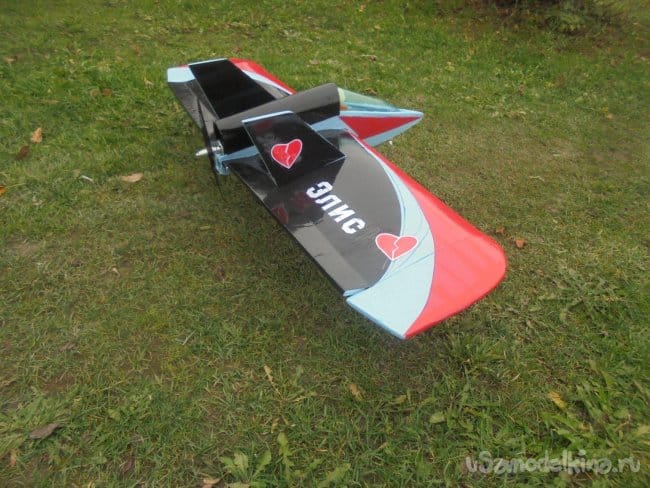

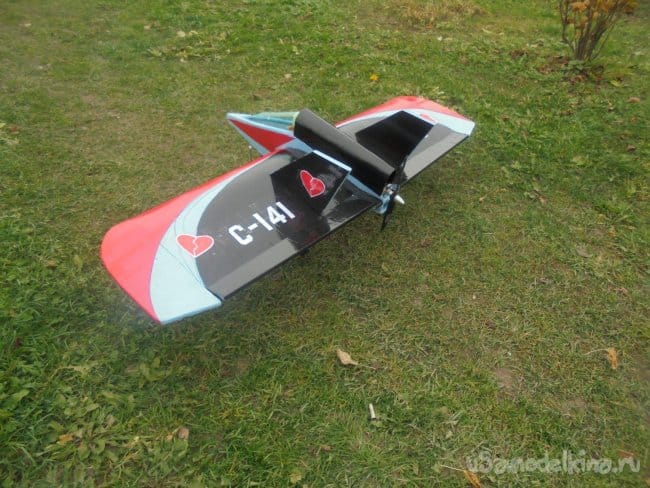

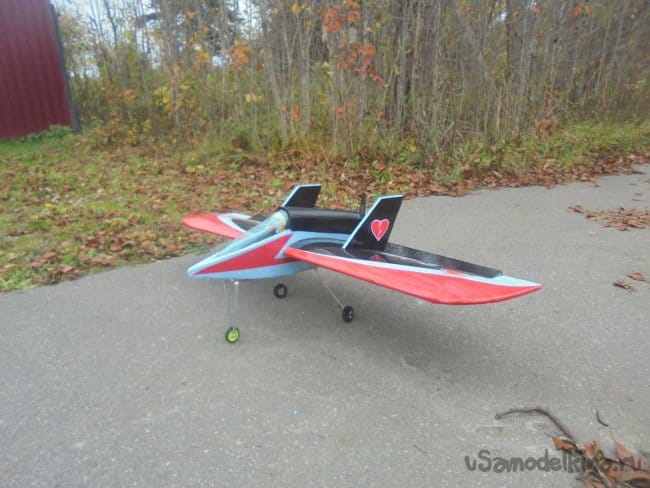

    Вот так она смотрится на увядающей , осенней травке.

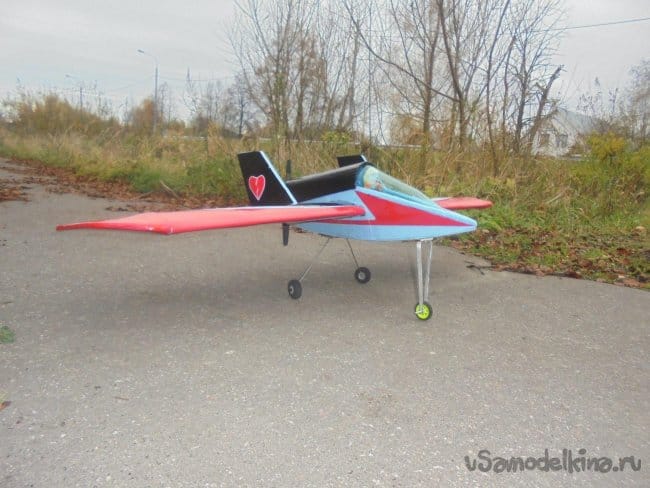

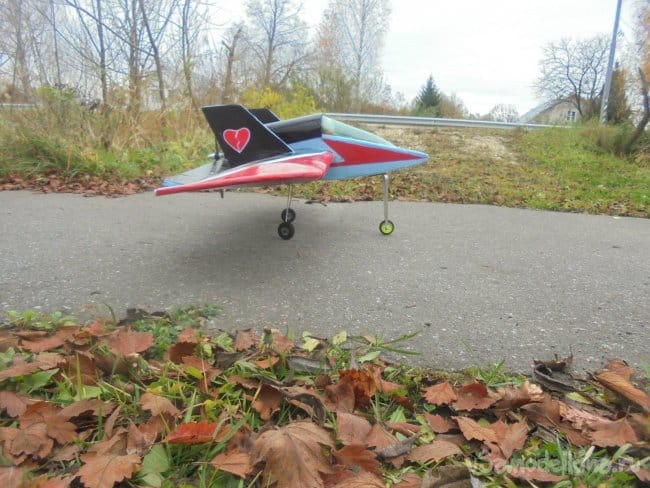

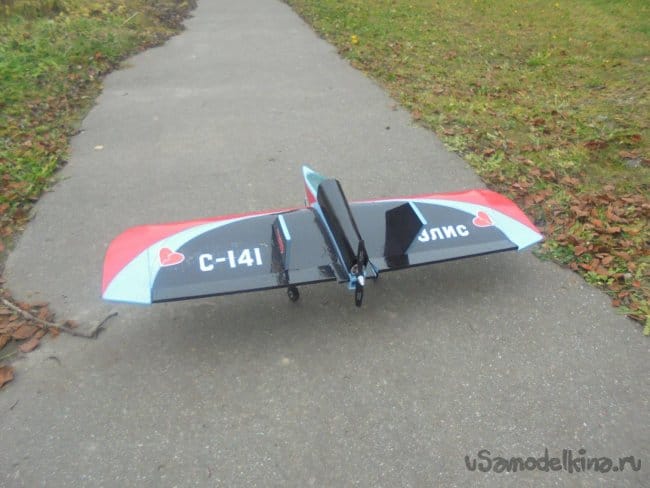

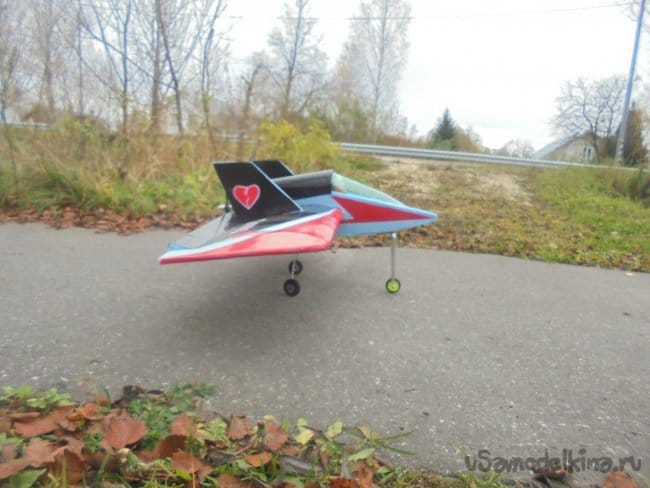

    А это перед первым полётом.






    Немного о размерах моделей и электронике.
    Длина - 450 мм.
    Размах – 1000мм.
    Мотор – 2828/10 2200kV.
    Экспериментальная авиамодель - «Элис»

    Винт - 7 Х 6.

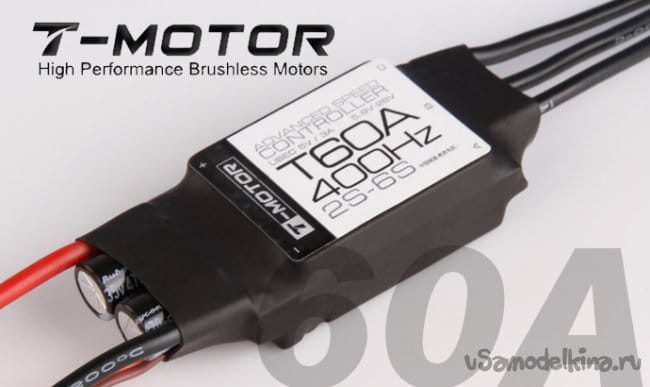

    Регулятор – 60 А.

    Сервомашинки - MG90S.

    В завершение хочу пожелать вам успехов в постройке авиамоделей, неиссякаемой фантазии бескрайнего полёта вашей творческой мысли! Экспериментируйте смелее, не бойтесь!

    А это , что бы веселее работалось!

    До скорого свидания, ваш Валерьян Самоделкин.
