Авиамодель «Император» по стопам «Доминатора»


После визита Сергея Александрова ко мне в гости, после увиденных моделей, пощупав их так сказать «живьём», очень захотелось создать такую же модель.



Такую же модель мне не осилить, но что-то похожее я решил сделать.

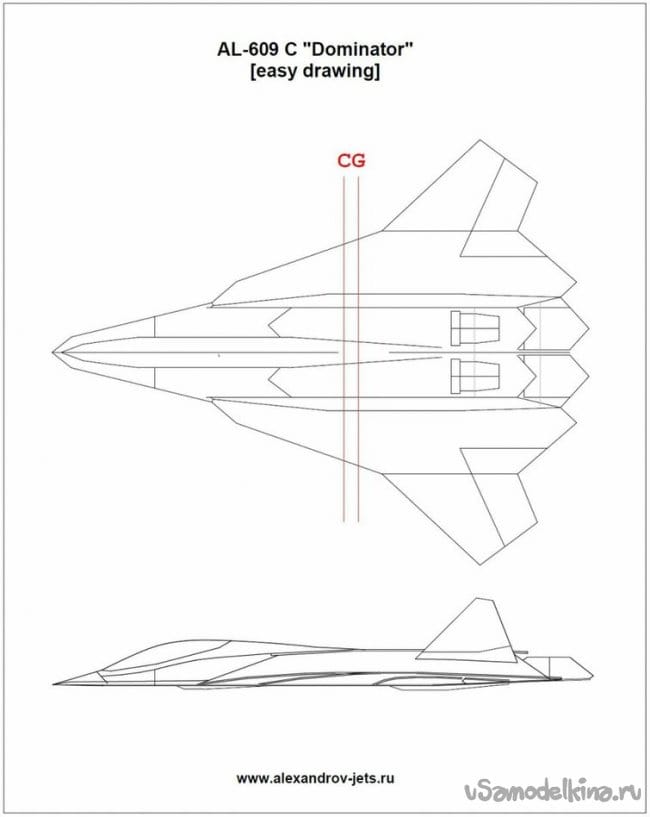

За основу взял чертежи Доминатора.

Немного фотографий основных этапов сборки модели.

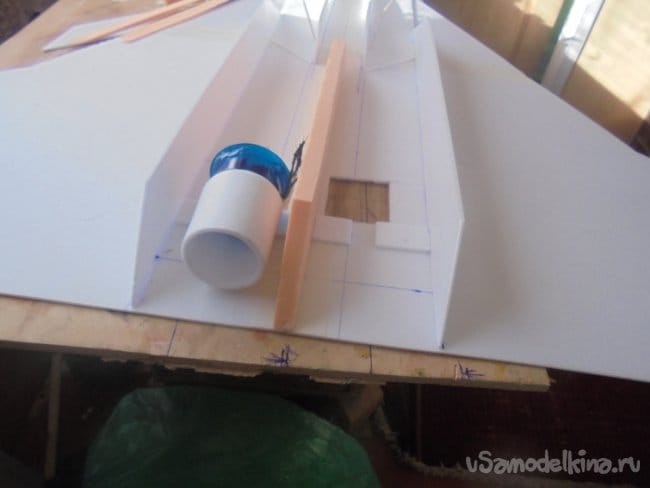

Из потолочки собрал несущую поверхность крыла. Приклеил боковины фюзеляжа и воздуховодов.

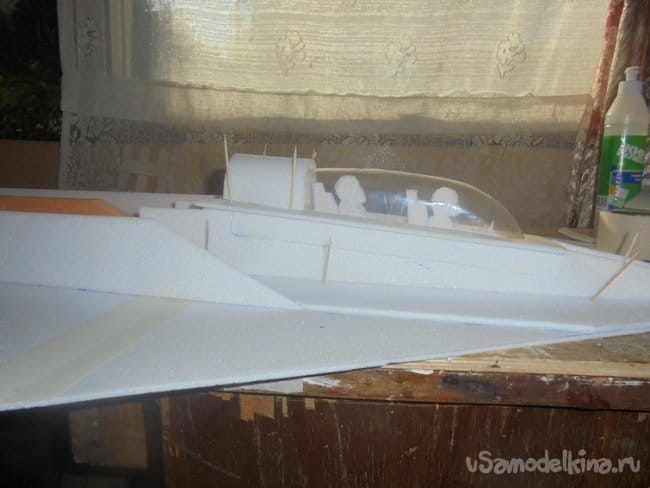

Кабина сделана из пластиковой бутылки. Вырезал фигурки пилотов.

Фонарь кабины выдавливал на деревянной болванке техническим феном. Получилось отлично.

Под крышкой, на которой находиться кабина расположен аккумулятор.

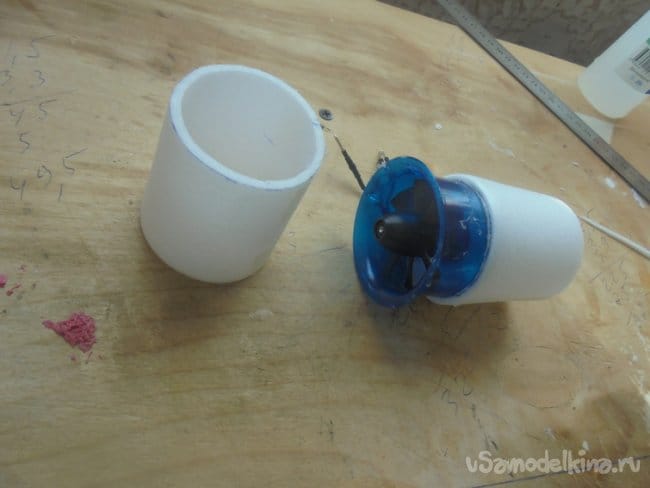

На импеллеры установил тубусы.

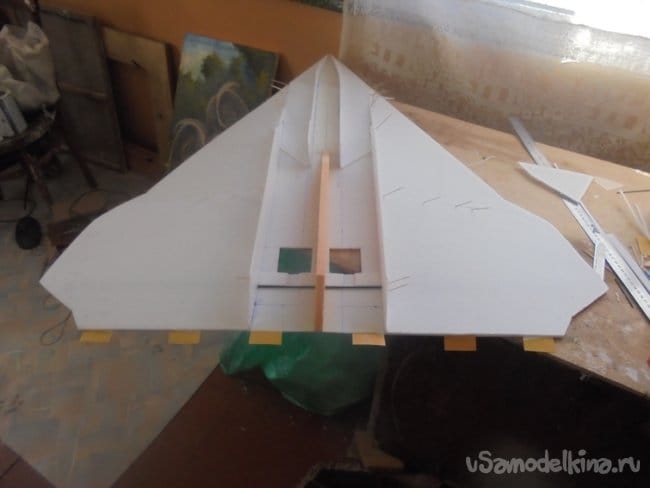

Для профиля крыла вклеивается каркас из лонжеронов.

Карбоновая трубочка пропущена по всей ширине крыла.

Крыло сверху обшивается потолочкой.
Из двухстороннего скотча сделал петли, для навешивания элевонов, которые зажимаются между двух слоёв потолочки.

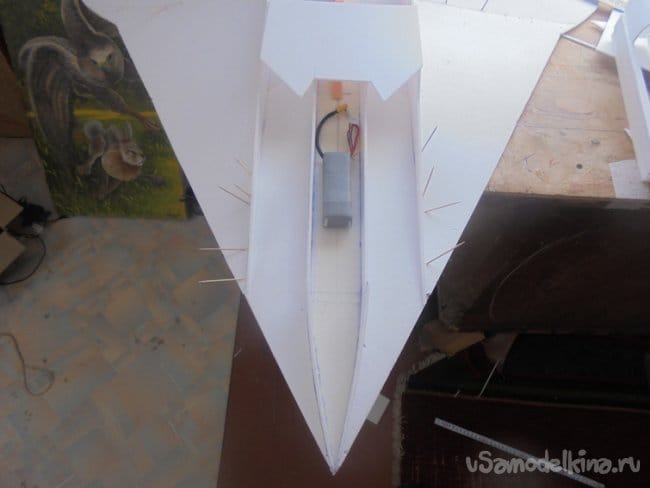

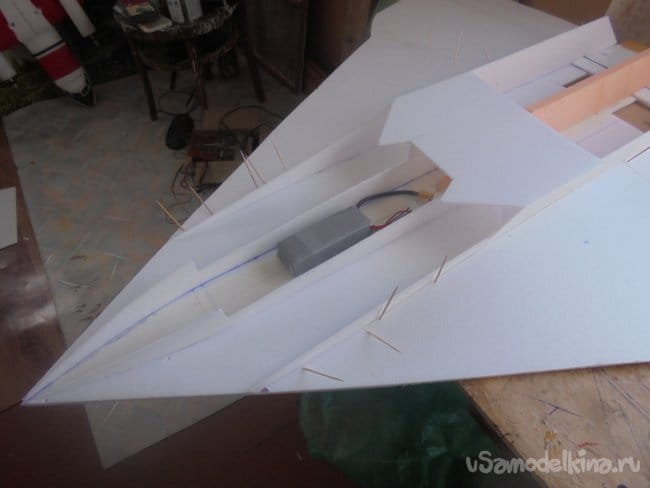

Место для аккумулятора. Его можно сдвигать для нахождения ЦТ.


Аккумулятор сверху прикрыт крышкой – кабиной.

Фонарь вклеивается в кабину.

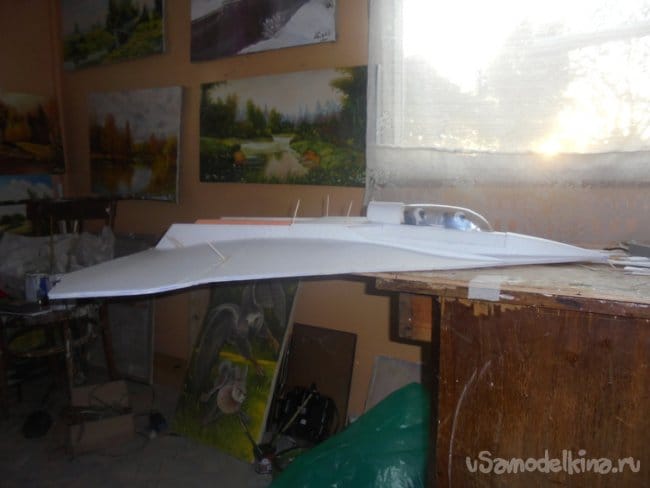

Крыло имеет вот такой профиль.

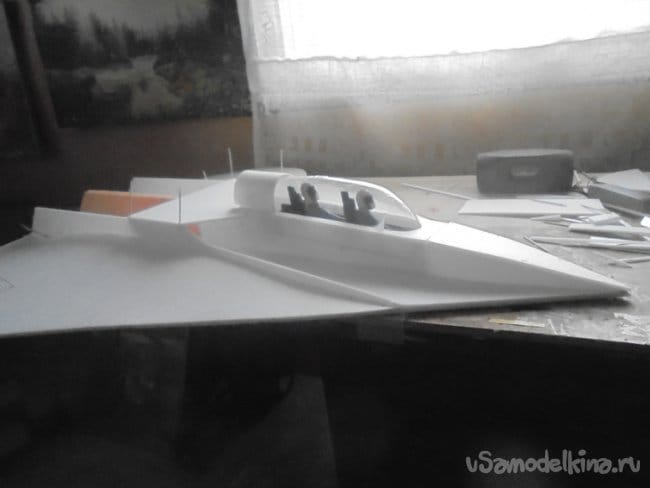

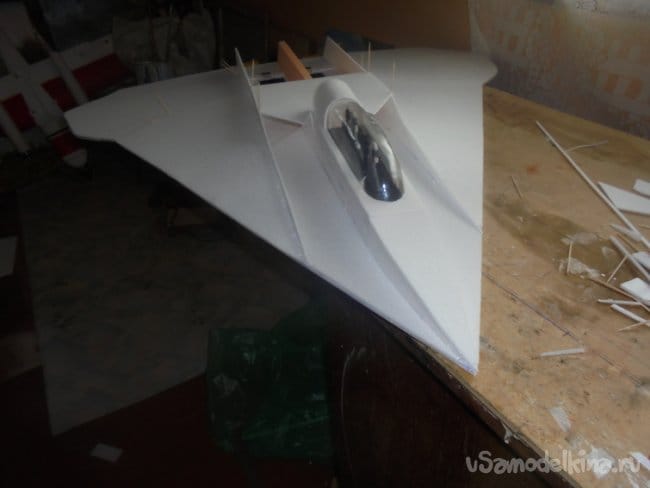

Носовая часть фюзеляжа выглядит вот так.

Хорошо просматриваются сидящие пилоты.

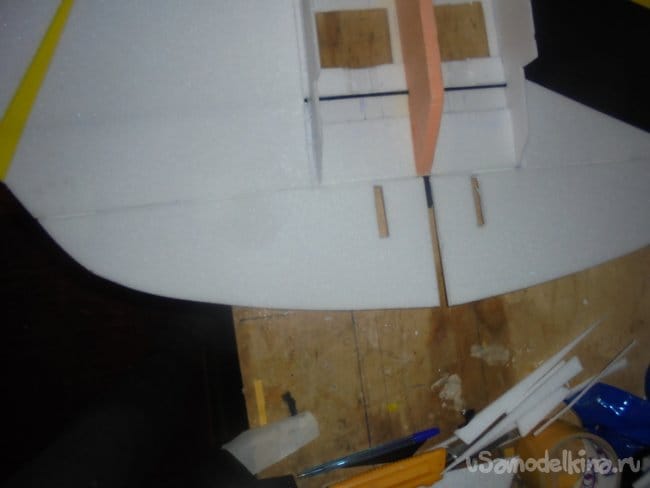

На петли, зажатые меду двух слоёв потолочки навешиваются элевоны.

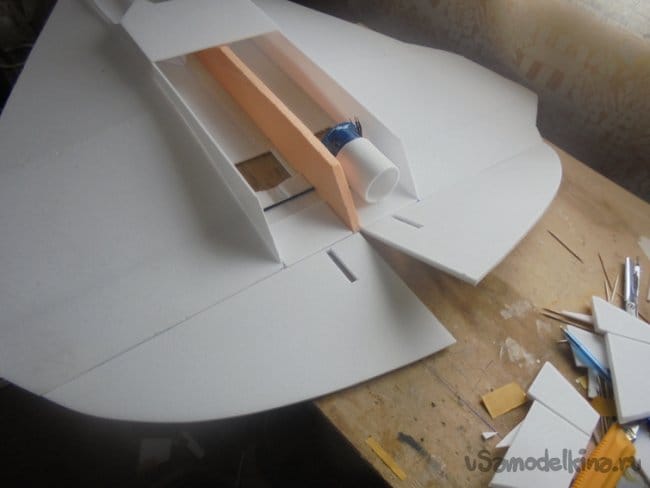

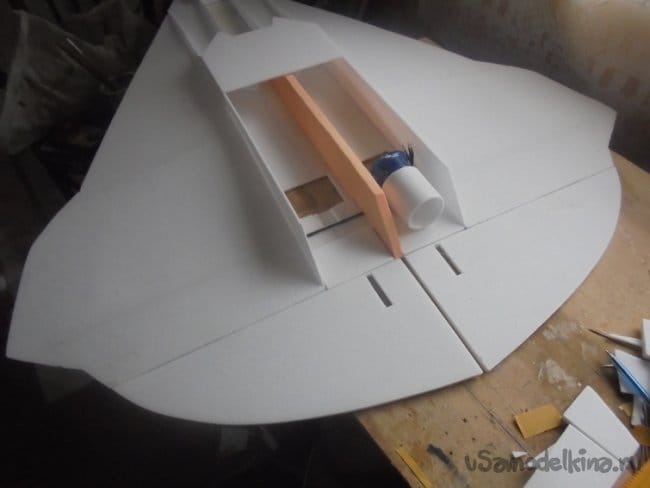

Прорези для РН.

Подгонка рулей направления.

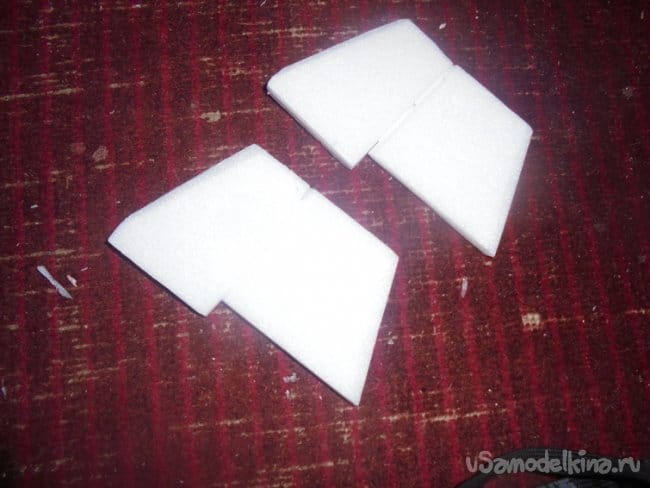

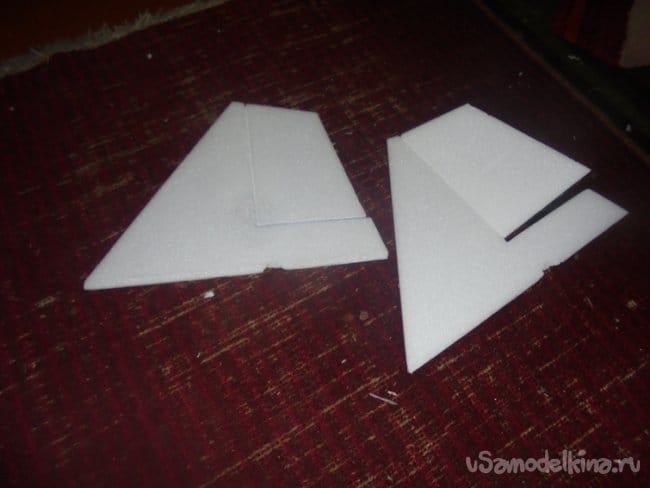

Все детали склеены из двух слоёв потолочки, между которыми зажат двухсторонний скотч.

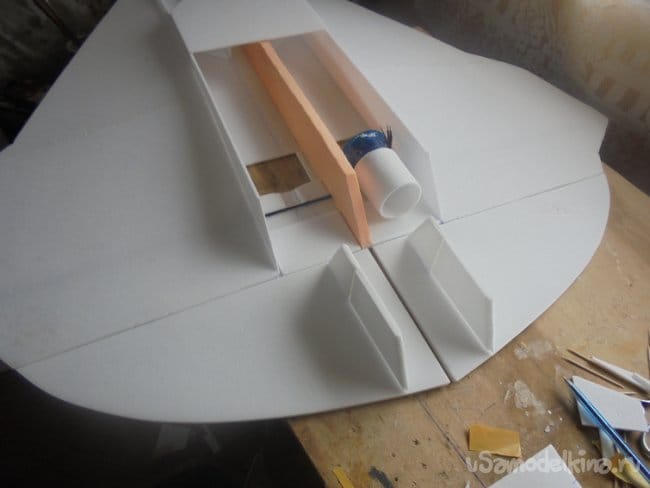

Стойки рулей направления вклеиваются в элевоны.

Проводится обтяжка модели цветным скотчем.
Сергей посоветовал немного обрезать рулевые поверхности.

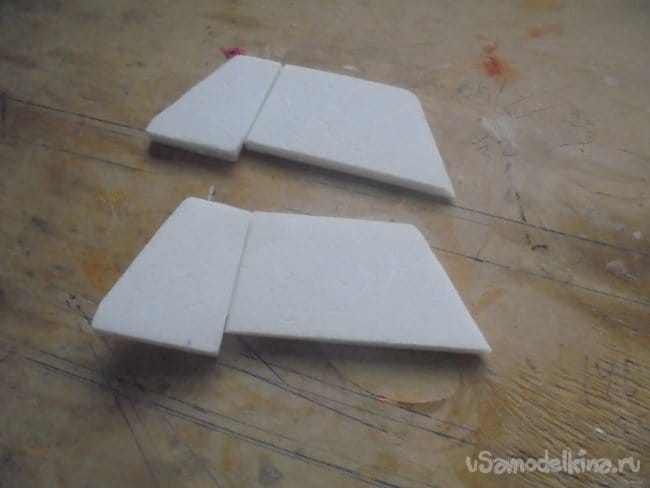

Вот так выглядят элевоны и РН после обрезки. .

Рули направления также укорочены.

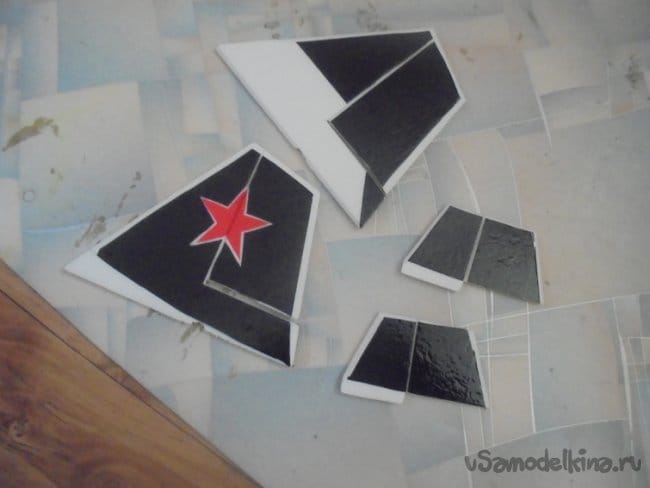

Кили тоже сделаны так же, как рули направления.

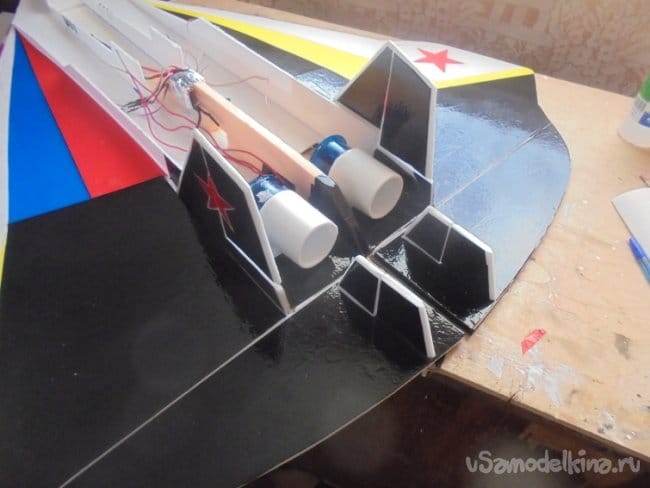

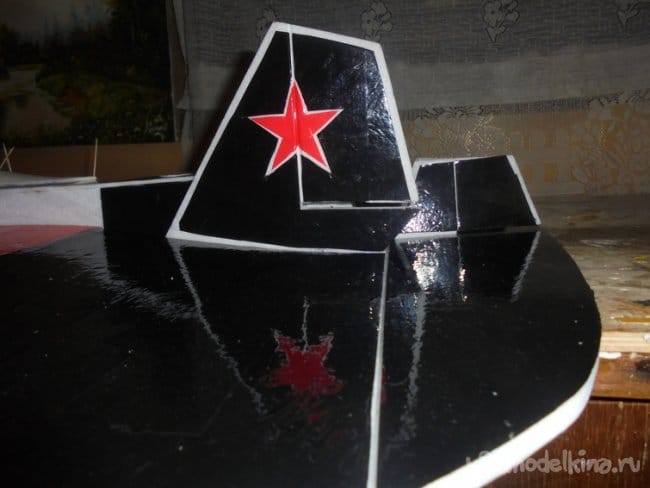

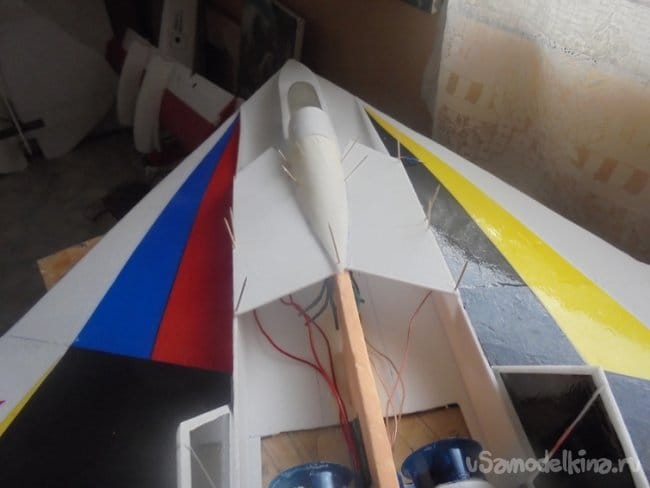

Обтяжка чёрным скотчем и монтаж красных звёзд на килях.

Импеллеры вклеены.

Внутри воздухозаборника будут располагаться регуляторы, для лучшего охлаждения.

Укрепляется верхняя панель.

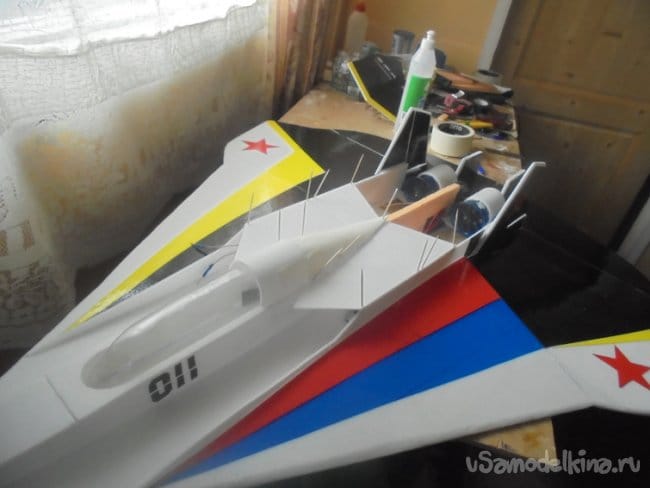

На которой приклеивается корпус кабины.

Нашёл оптимальное место для расположения килей и вклеил их.

При выборе имени для модели почитал историю Российской империи.
После этого появилось имя мдели - Emperor - ИМПЕРАТОР ЛиС - 002 под серийным номером 011.

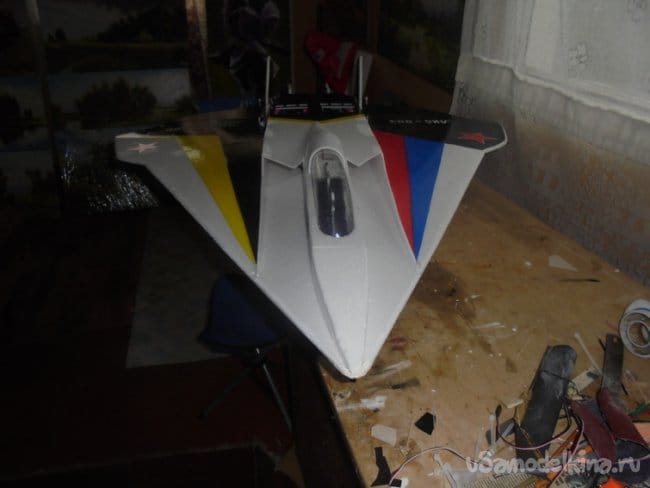

Вариант обтяжки модели цветным скотчем ещё не окончательный.
На модель установил БАНО – бортовые аэронавигационные огни.
Авиамодель «Император»  по стопам «Доминатора»

Так работает БАНО.

Сверху на фюзеляже установил мигающий разноцветный огонёк.
Вот так он работает.

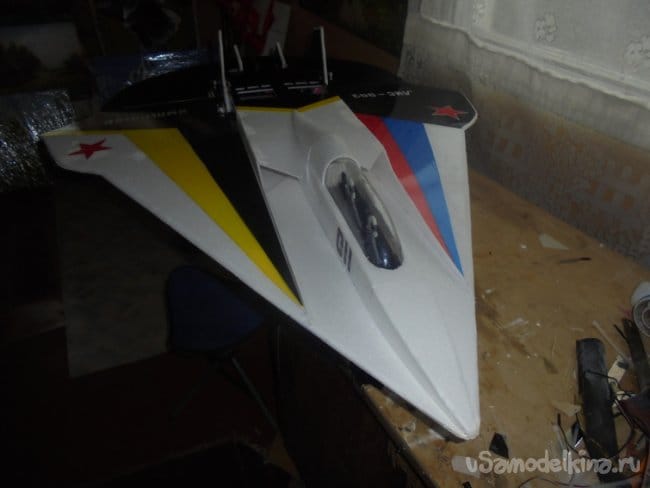

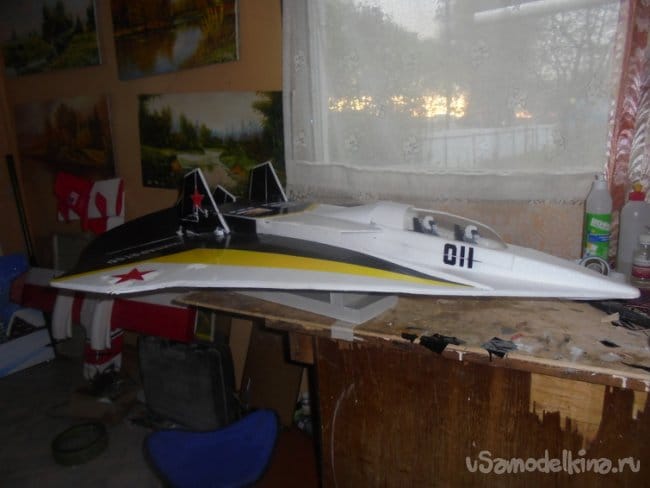

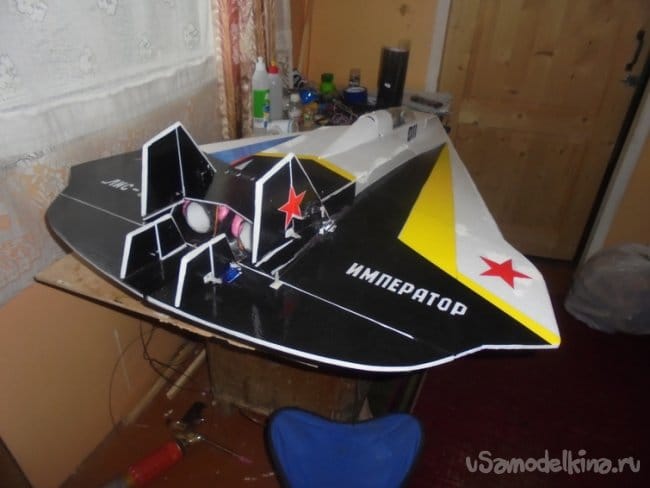

Окончательный вариант дизайна.

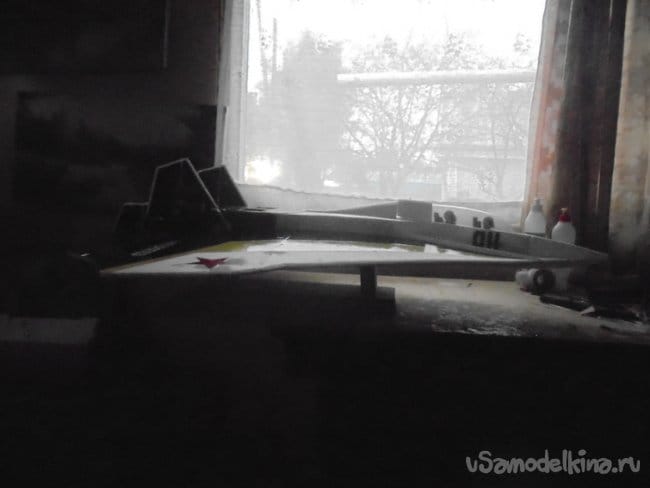

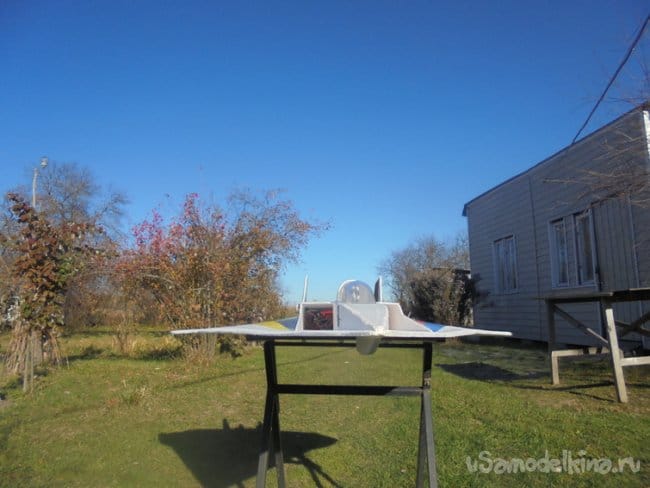

Модель на проверке перед первым полётом.





Осталось закрепить крышку скотчем и можно лететь.
ТТХ:
Длина - 1260 мм.
Размах - 960 мм.
Ориентировочный вес -800 г.
Импеллер - ADH300L 5800 - 2 шт.
Аккумулятор - 2200 3S 20C.
Регуляторы - 50А. – 2 шт.
Сервомашинки – НХТ900 - 6 шт.
Применяемые материалы:
потолочная плитка 3 мм.
Утеплитель – «Пеноплекс».
Карбоновые хлысты от удочки.
Клей – влагостойкий, универсальный «КИН».
Цветной скотч.

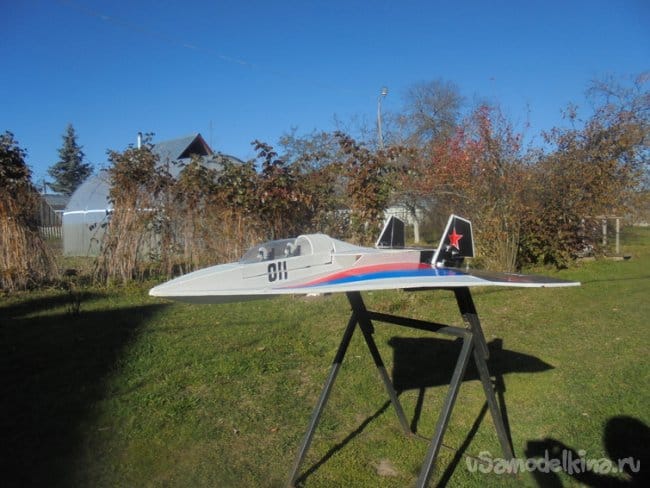

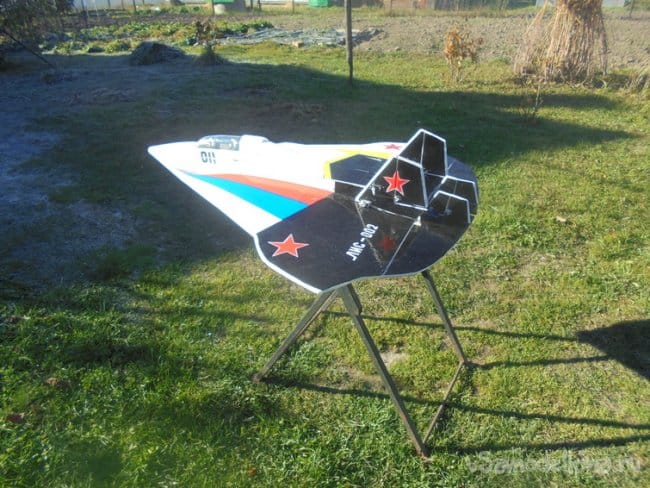

Вот получилась такая модель.
