Подарок к Новому году: модель Су-033 по мотивам ALов

Подарок к Новому году: модель Су-033 по мотивам ALов

Делать самому себе подарки к Новому году у меня, почти, вошло в традицию.
Пять лет назад, за месяц до Нового года, я захотел сделать модель по мотивам трёх моделей Сергея Александрова: AL -601, AL -607 и незавершенного варианта AL -601.



Сделал чертежик с размерами.

Что такое всеракурсный ОВТ (отклоняемый вектор тяги) понятно из этих рисунков.


Такое ОВТ было установлено на модели Су-103 «Alex» Я вам о нём уже рассказывал.
Можно поглядеть, как оно работает.



Ничего нового и сверхъестественного.
Начал с платформы.


Долго думал, какую модель делать с импеллером или пушер.
Остановился на варианте пушера с всеракурсным ОВТ.
Делается фюзеляж и «скелет» крыла.
Все детали «арматуры» вырезались и подгонялись по месту.

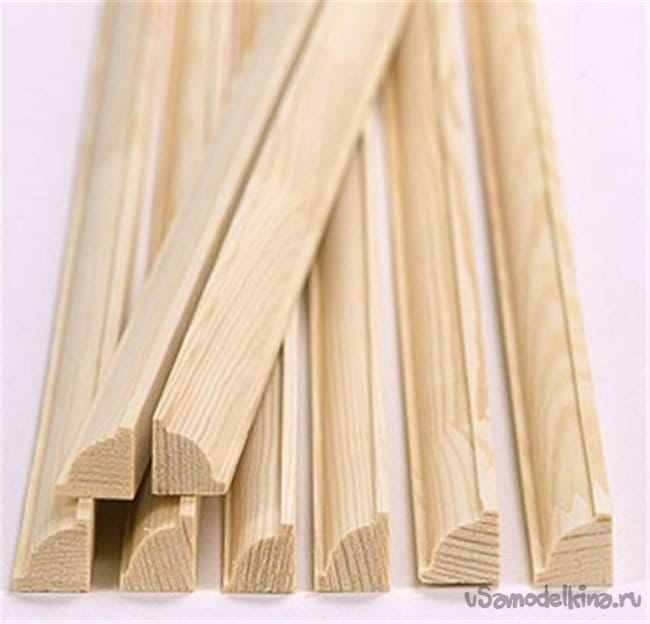

Для прочности вставил деревянный штапик для окон.

Вся верхняя обшивка крыла так же вырезалась и подгонялась по месту. Были сложности с выкраиванием.








Корневая нервюра оказалась очень большой по высоте, пришлось уменьшать.
По ходу монтажа изменил форму входного отверстия воздуховодов.

По совету Сергея, изменил форму элевонов.


Изобразил своеобразные кили.

Понемногу устанавливаются серовомашинки.
Кили решил не делать поворотными, достаточно РН на всеракурсном ОВТ.

Какой же самолёт без шасси? Установил.




Обтянул модель цветным скотчем, что бы модель приобрела свой законченный вид.








Так модель Су-033 по мотивам ALов появилась на свет.

Мне понравилась!

ТТХ модели.
Длина - 1170 мм.
Размах - 880 мм.
Полный вес - 750 г.
Мотор - D2826/6 2200 ,
Винт - 9х5
Регулятор - 30А ,
Сервомашинки - НХТ900 - 4 штуки.
Аккумулятор - 2200 3S .

Вот и появился под ёлкой подарок к Новому году!
