Авиамодель МиГ –С «Sharp» - Острый


На создание этой модели меня вдохновило видео моего старого знакомого.

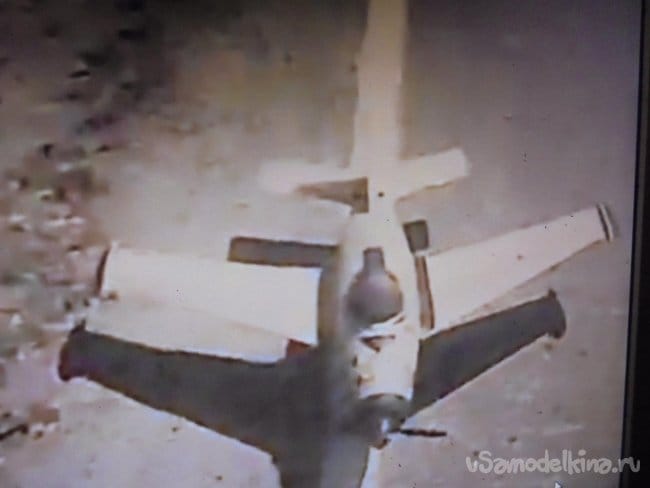

Просмотрел, внимательно его видео и сделал, с него несколько фотографий.

Я уже строил модели «Вектор» и «Джеб» соблазнившись его моделями, увиденными на его видео. О них я уже рассказывал.


Однажды я уже строил самолёта МиГ – 19. Но она была с импеллером, а эта модель будет с мотором .

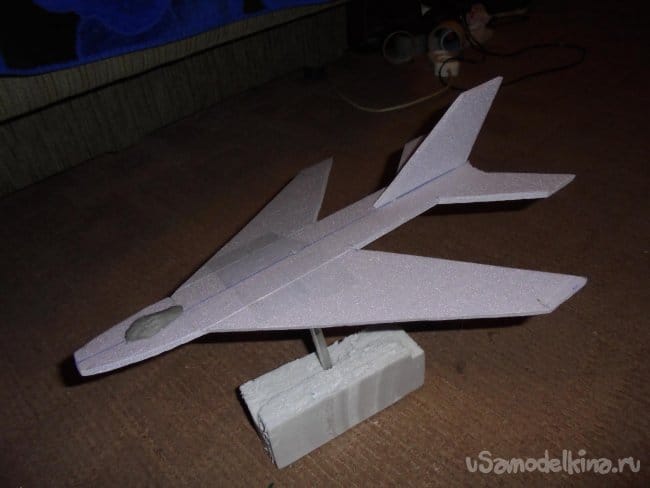

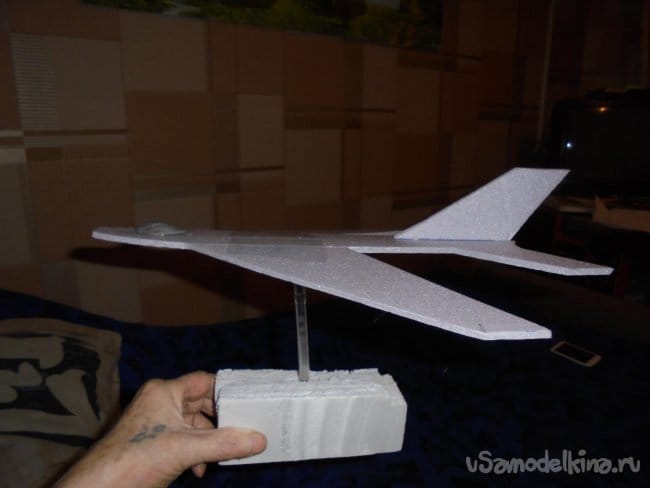

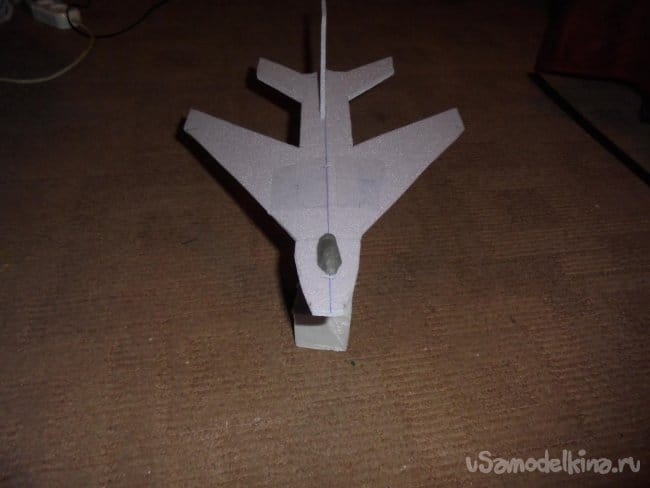

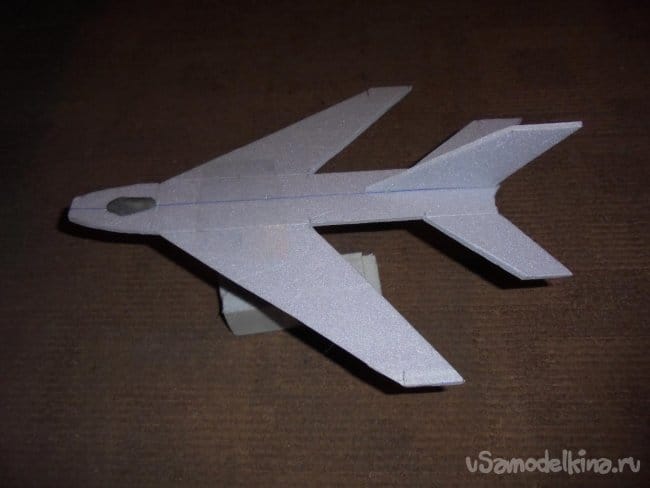

Вырезал маленькую модельку из листа потолочки.

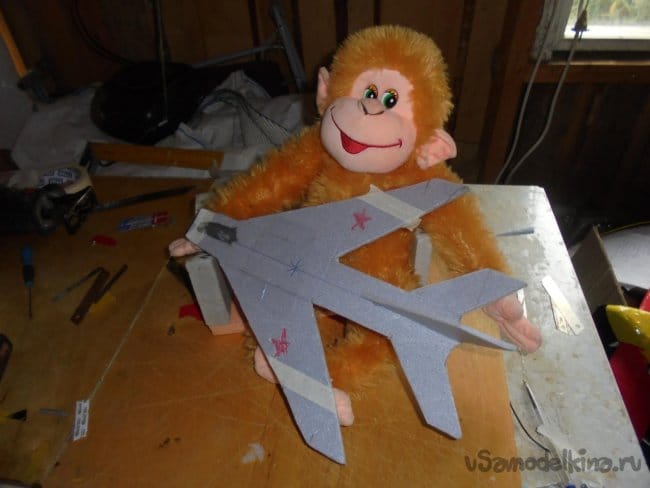

"Главный инженер" дал добро.

Проверив её на «летучесть», решил делать полномасштабную модель.
Материалом послужила, как обычно. Простая листовая подложка под ламинат, толщиной 5 мм.

Опять за основу взял чертежи самолёта МиГ – 19.
Авиамодель МиГ –С «Sharp» - Острый

Подробно объяснять ничего не буду. Из фотографий всё понятно.

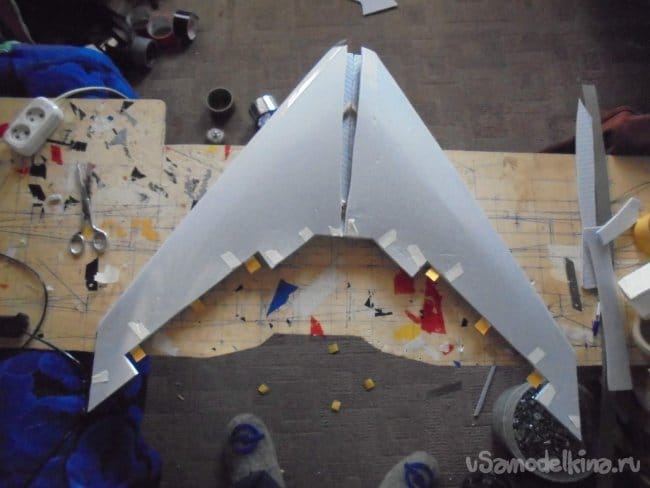

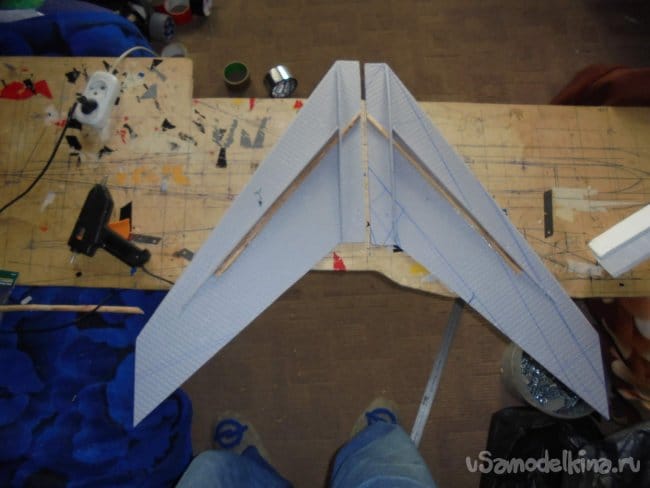

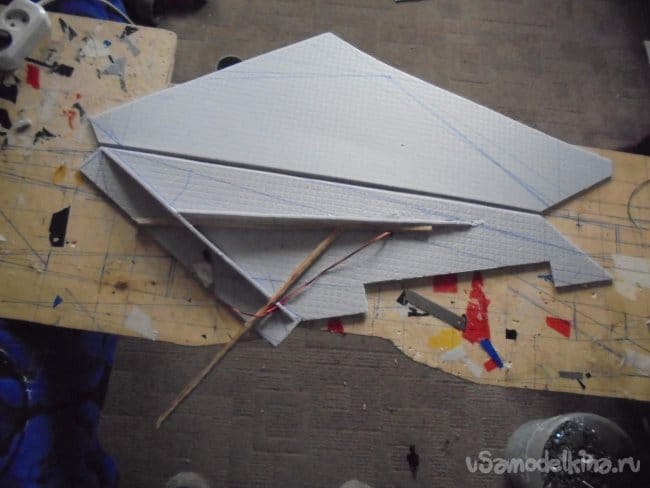

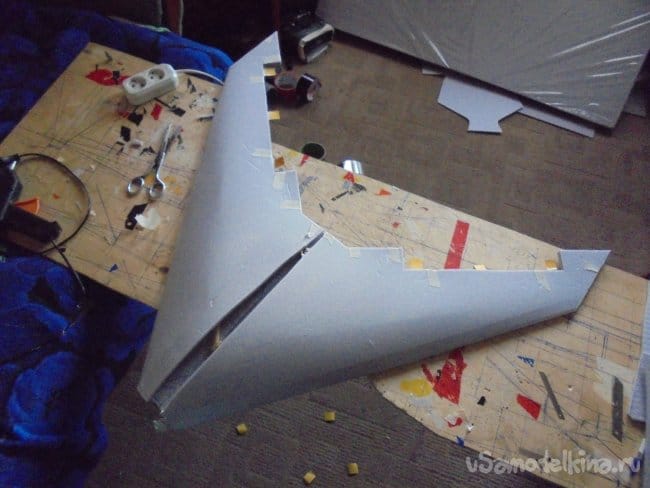

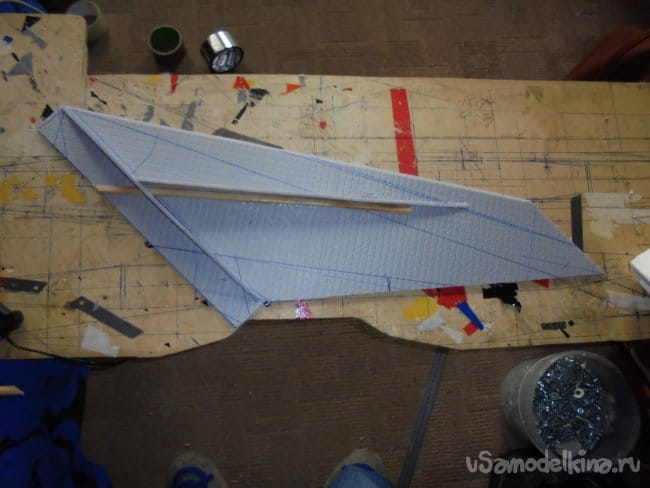

Начал , как всегда, с самого сложного. с крыльев.

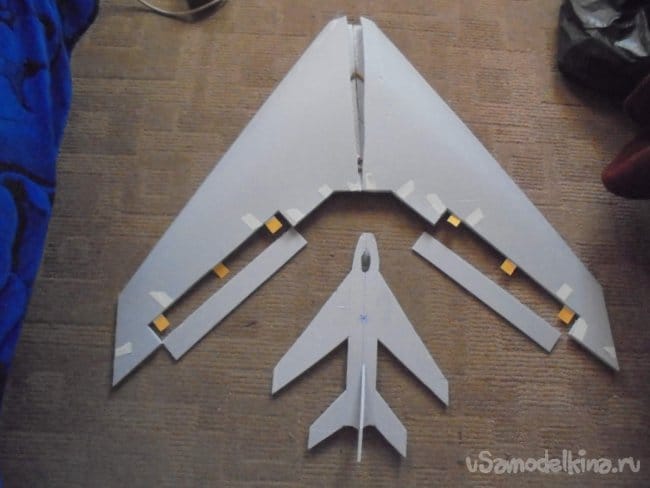

Для сравнения положил рядом с крыльями маленькую модельку.

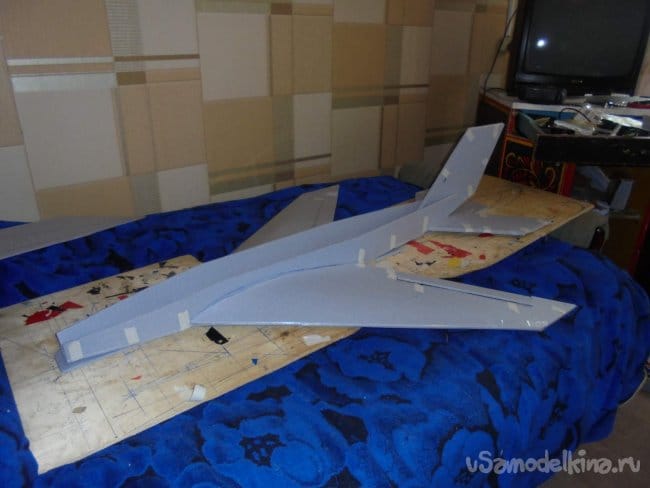

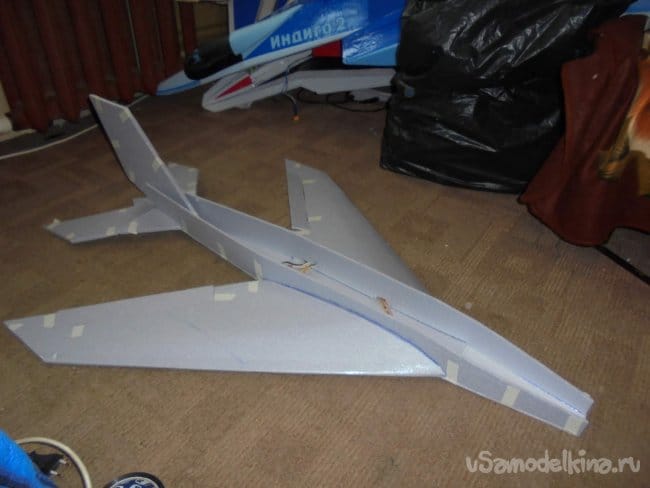

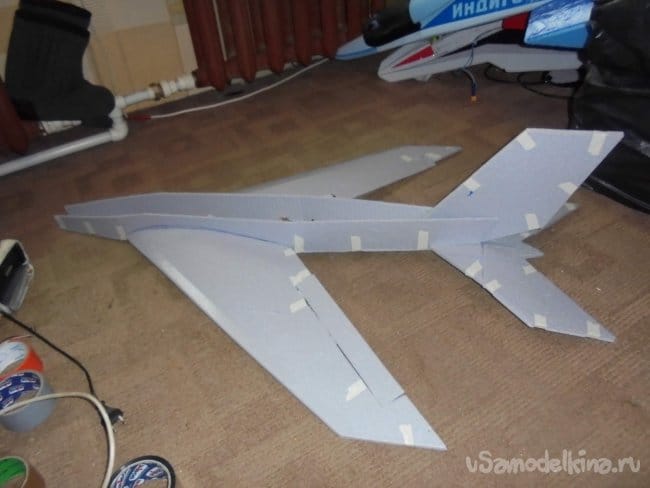

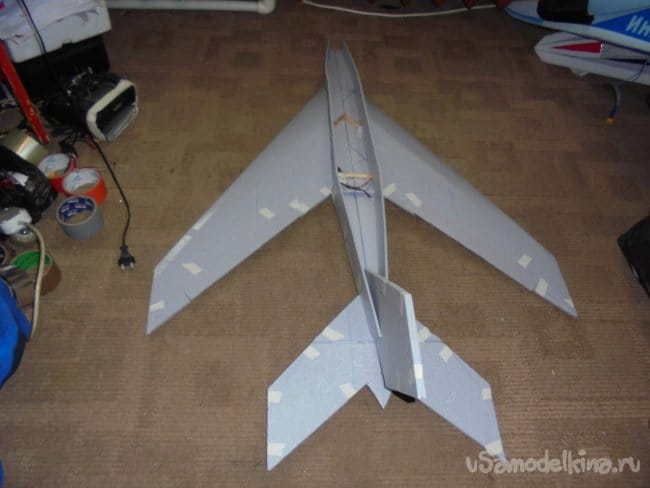

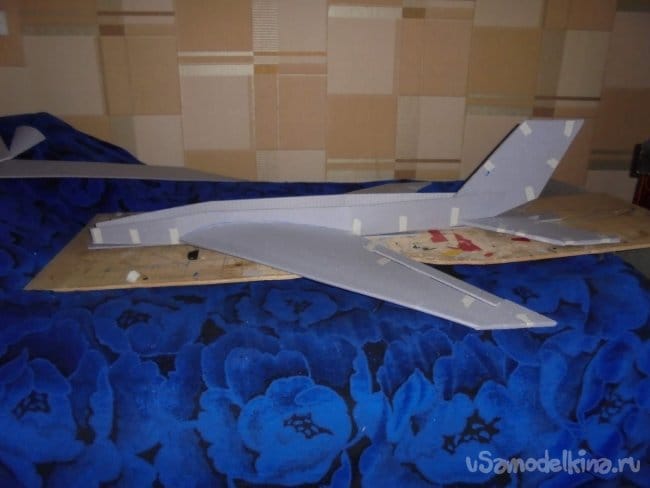

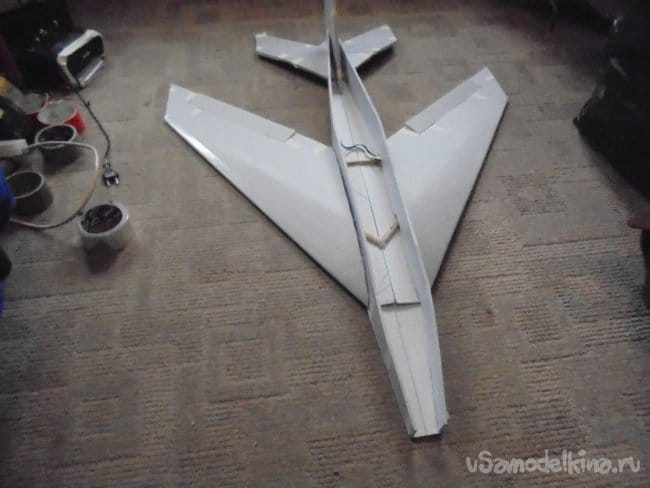

С фюзеляжем тоже не возникло трудностей.

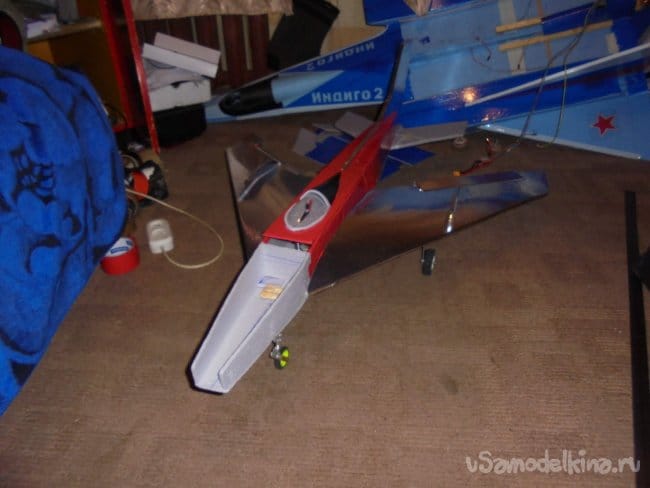

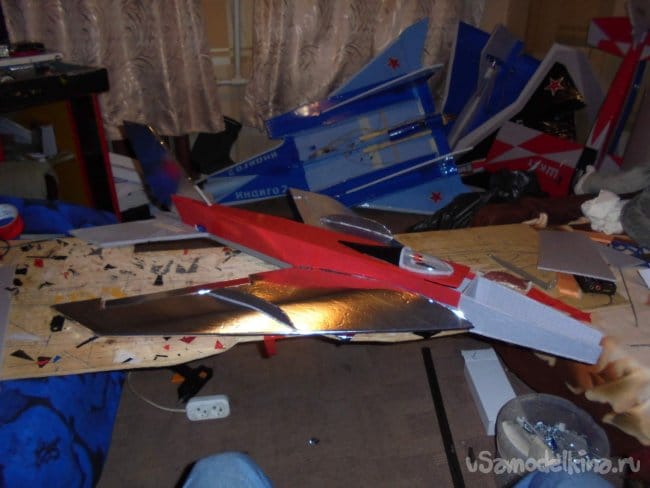

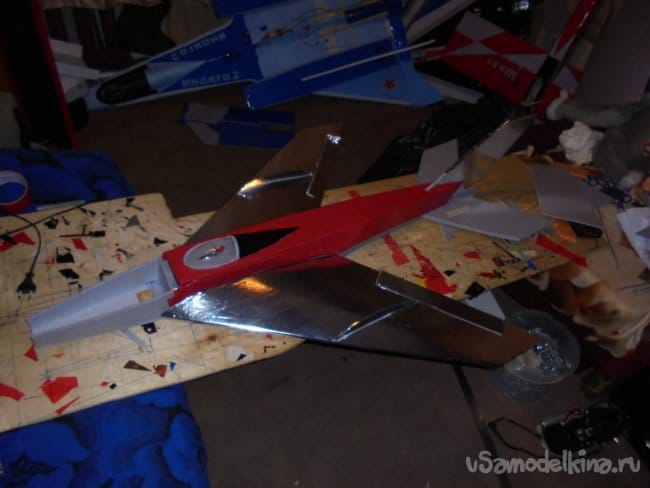

Осталось приклеить верхнюю панель фюзеляжа, приклеить кабину, посадить пилота и всё.

Кабину, как всегда выкроил ножницами из полиэтиленовой бутылки из-под минеральной воды. Пилота вырезал из картона, раскрасил фломастерами. Секцию с кабиной сделал съёмной, что бы можно было устанавливать аккумулятор, регулятор и приёмник в фюзеляж.
Поставить сервомашинки , вклеить кабанчики, подсоединить тяги к управляемым поверхностям это дело времени и проворства рук.

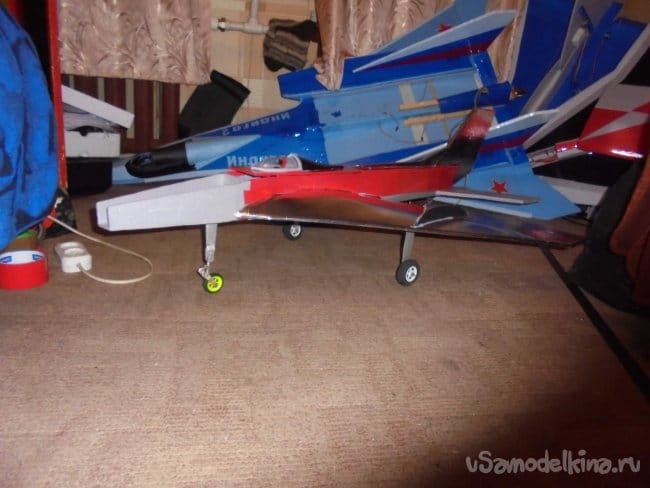

Поставил мотор.



Хочу обратить ваше внимание на конструкцию стабилизатора и руля высоты.

Из видео всё понятно.



Для кабины взял прозрачную пластиковую бутылку и вырезал из передней части кусочек. Получился "Фонарь". Пилота вырезал из картона и разрисовал фломастерами. Саму кабину приклеил на панель, которую можно снимать для доступа к электронике и замены аккумулятора. Панель закрепляется на место прозрачным скотчем.

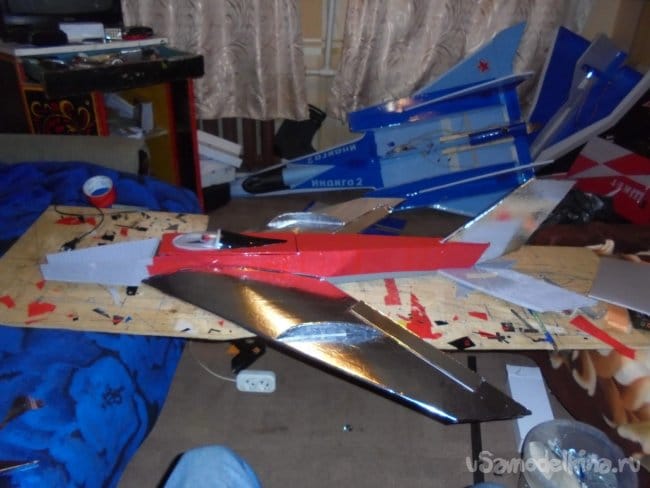

Обтянул модель цветным скотчем.

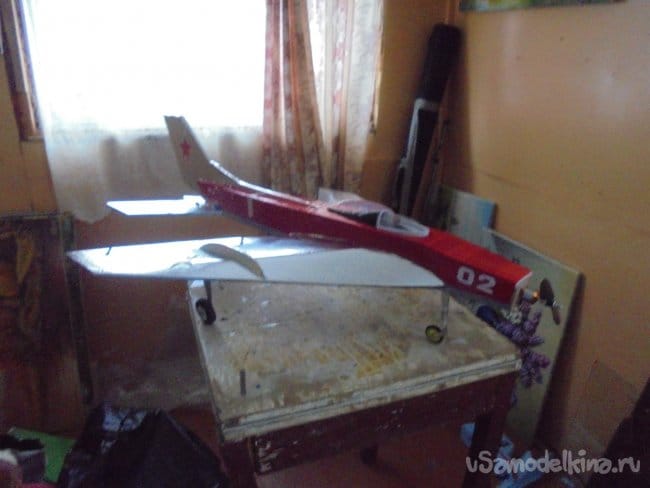

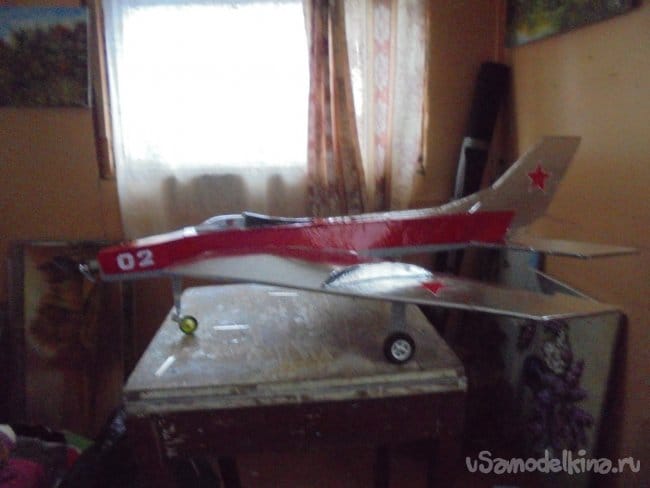

Появилась новая модель МиГ-С «Sharp» - Острый.

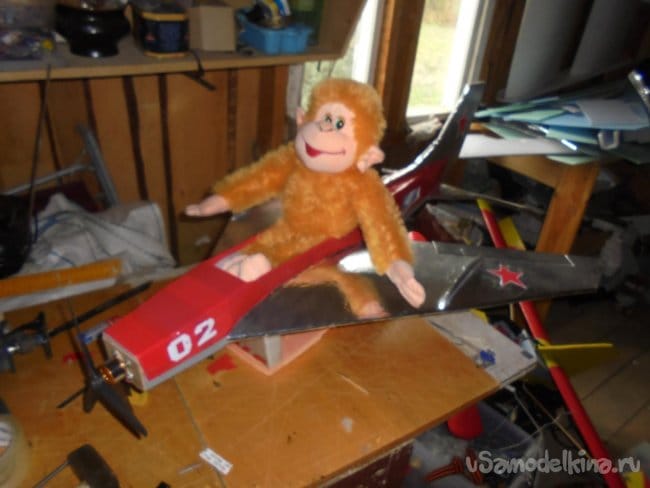

«Главный инженер» опробовал.

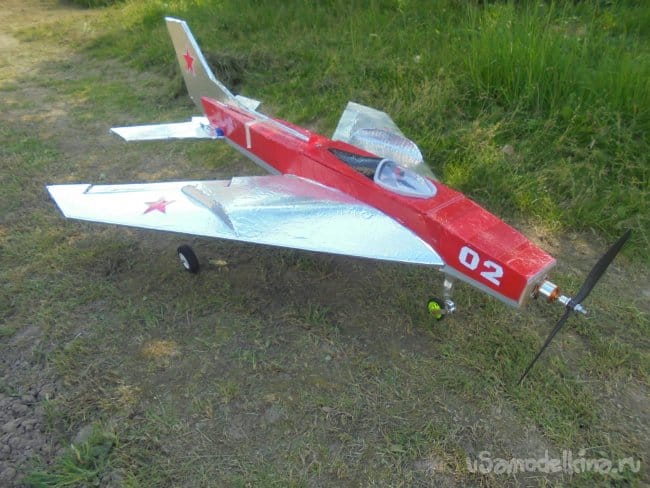

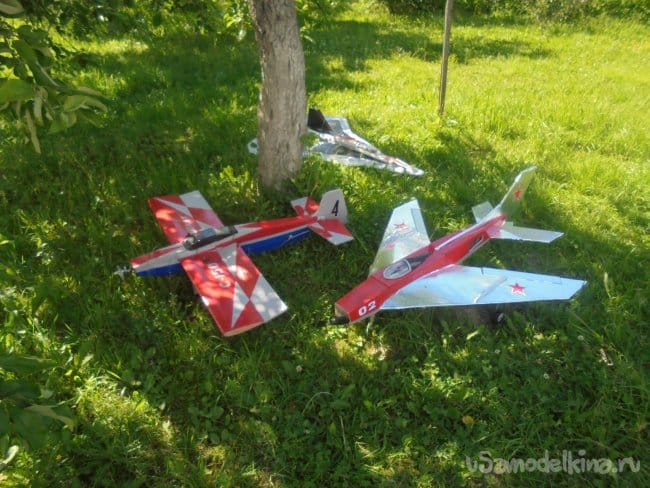

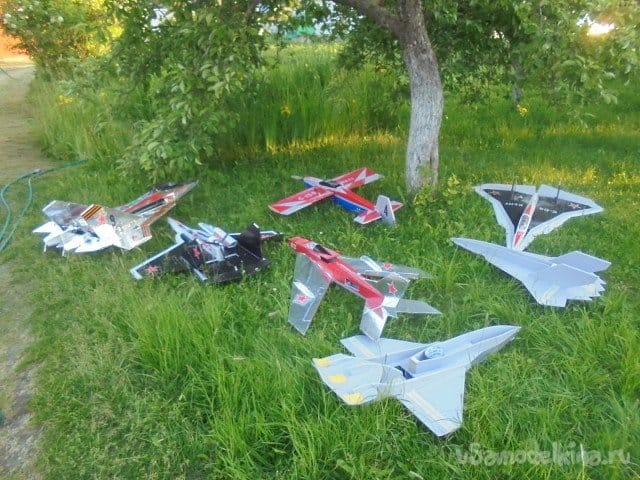

Это во время летних «полетушек».

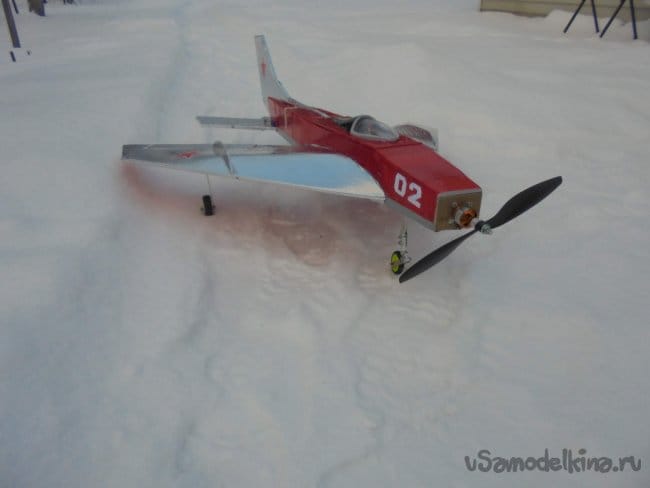

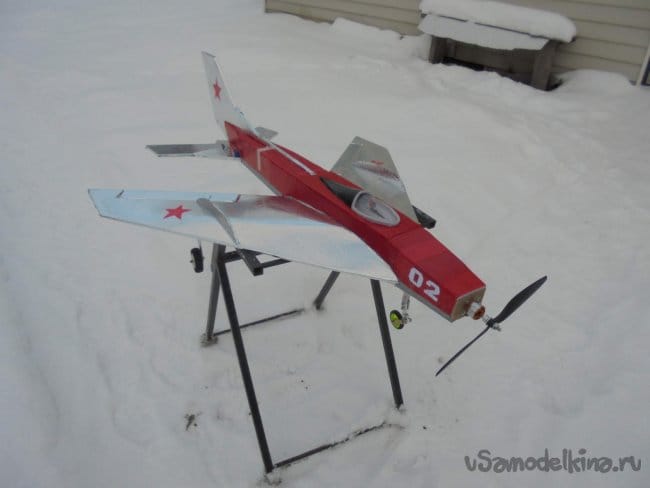

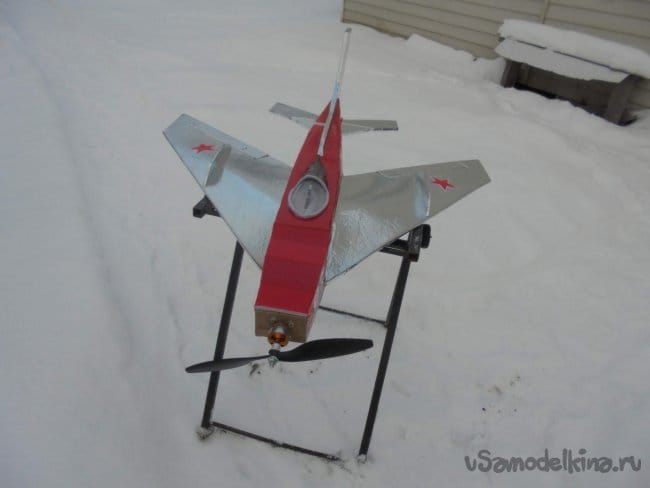

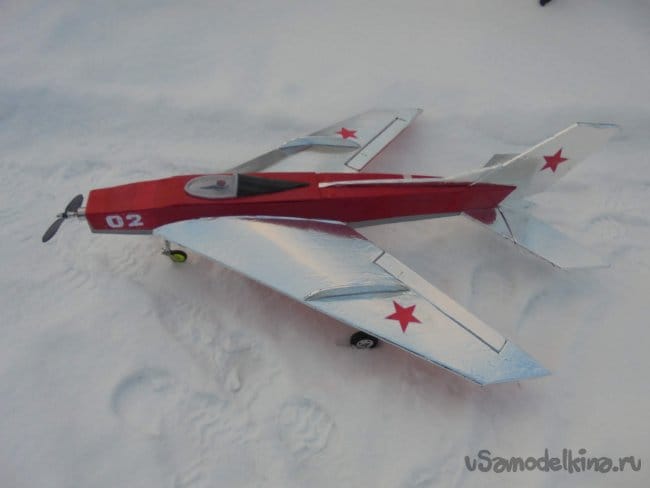

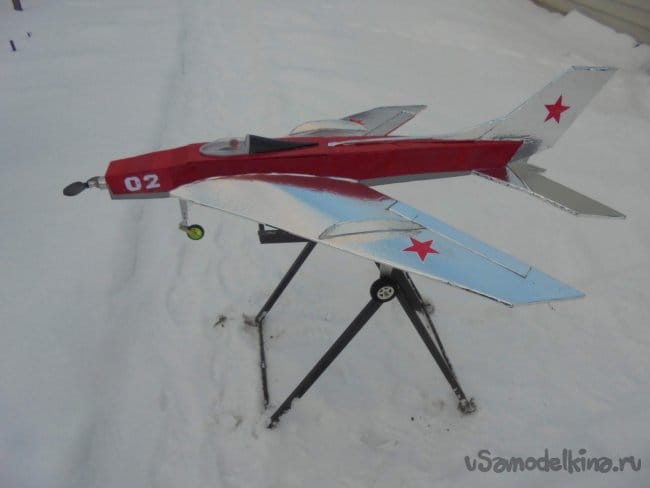

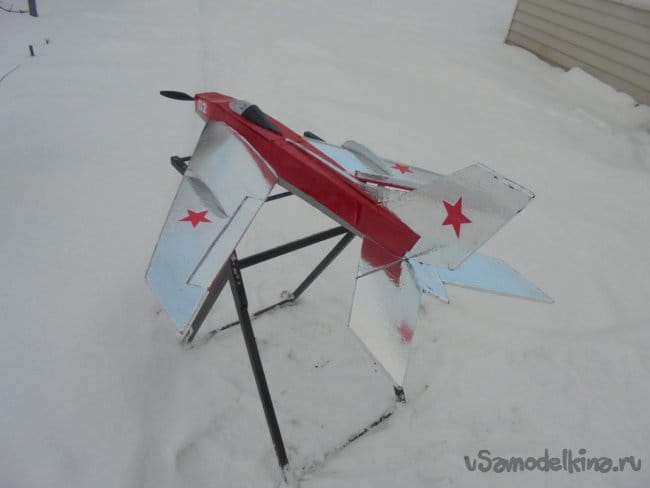

Вот так модель смотрится зимой.







Несколько слов о модели.
Длина - 1350 мм.
Размах – 950 мм.
Полётный вес – 450 г.
Мотор - 2212 1400Kv
Винт – 8 Х 6.
Регулятор – 40 А.
Сервомашинки – НХТ900
Аккумулятор - 2200 3S

На этом, пока, всё.
