Отличный «Вектор» - прекрасный «Джеб»!


Здравствуйте дорогие Самоделкины!
К своему Дню рождения, в прошлом году, решил сделать себе в подарок авиамодель.

Хочу показать вам, как она строилась.

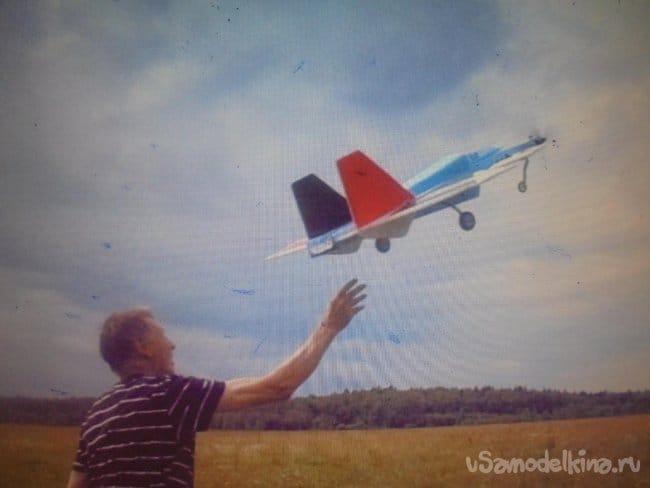

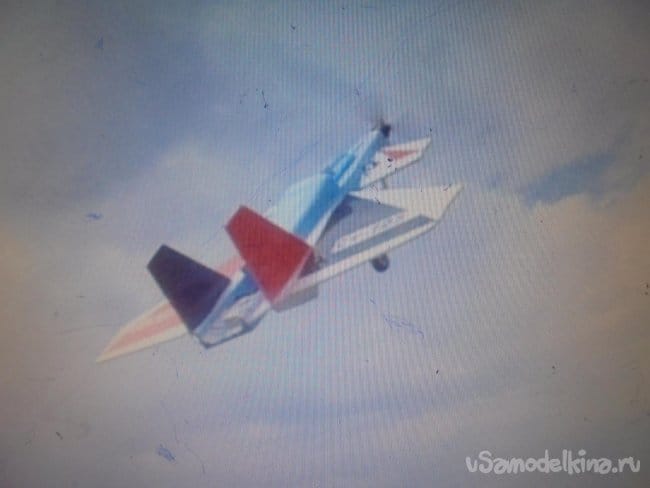

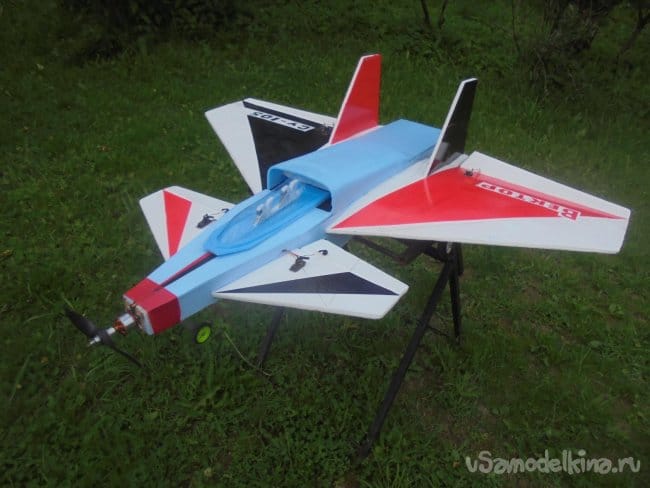

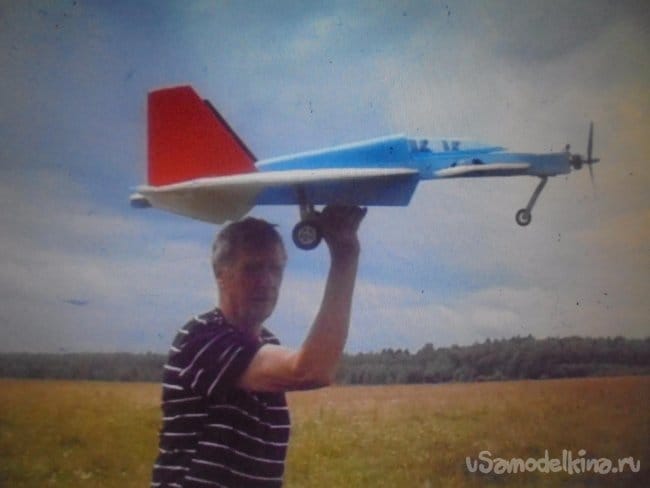

Вначале задумался, какую модель построить? Вспомнил свою, очень интересную модель под названием « Вектор»,



построенную по мотивам разработки конструкторского бюро Микояна и Гуревича «МиГ – 1.44».
Отличный «Вектор» - прекрасный «Джеб»!

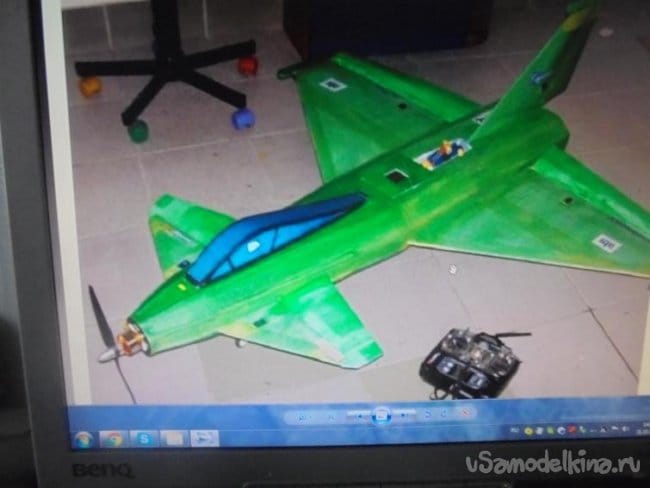

А так же по мотивам модели вот из этого видеоролика.



Связался с автором видеоролика, получил советы.

Вот и решил сделать такую модель с учётом всех доработок и изменений предыдущей конструкции.
Сделал маленький набросок – чертёжик, выбрал масштаб и проставил размеры.

Затем на подложке разметил детали и начал вырезать.

Материалом для строительства послужила простая подложка под ламинат, размером 1000 мм Х 500 мм. Х 5 мм. голубого цвета.

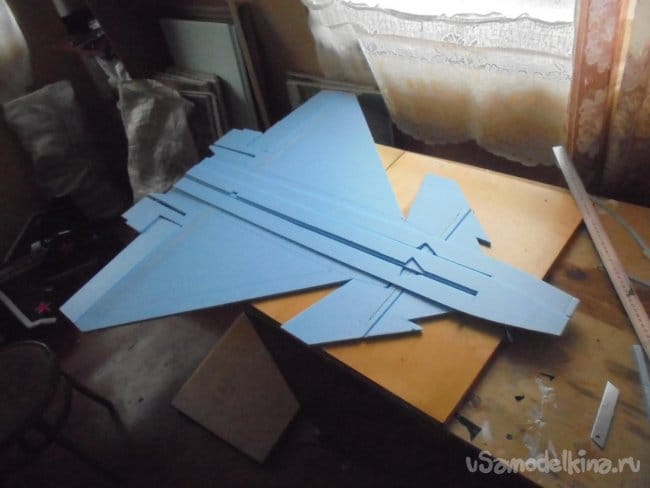

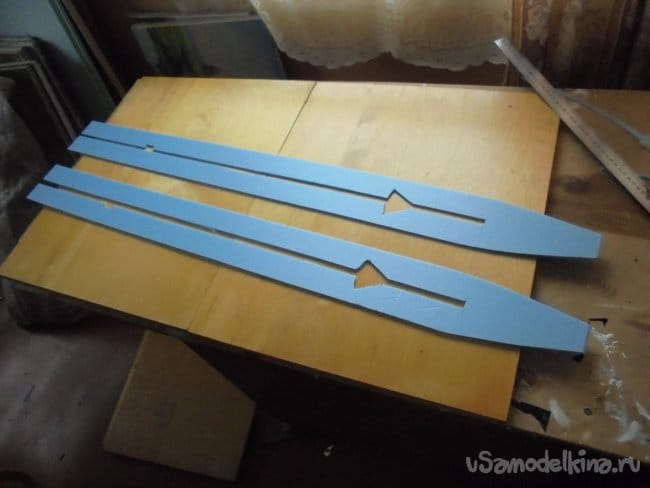

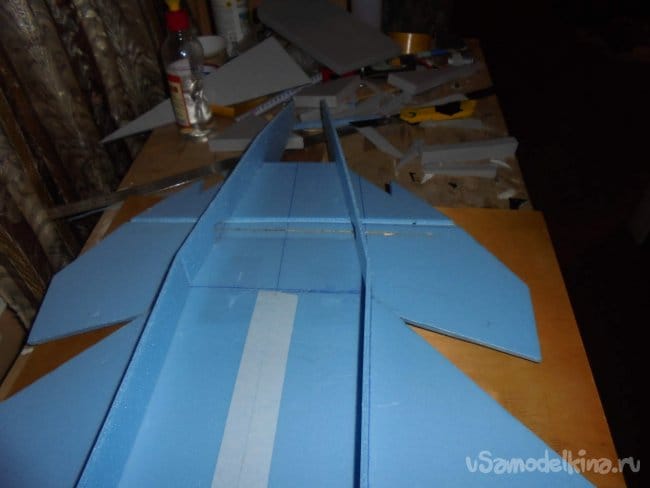

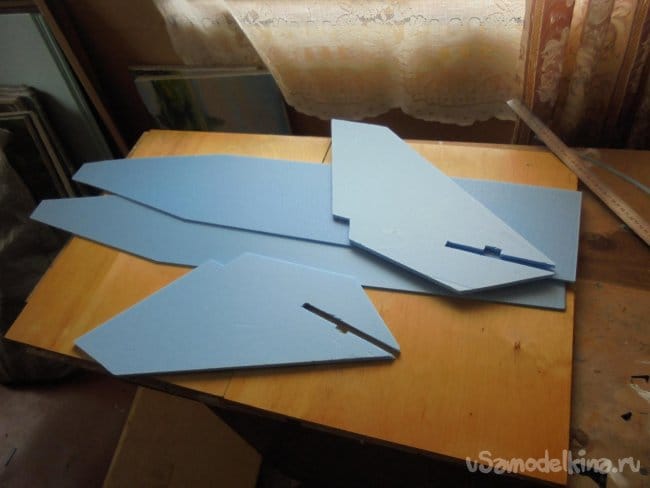

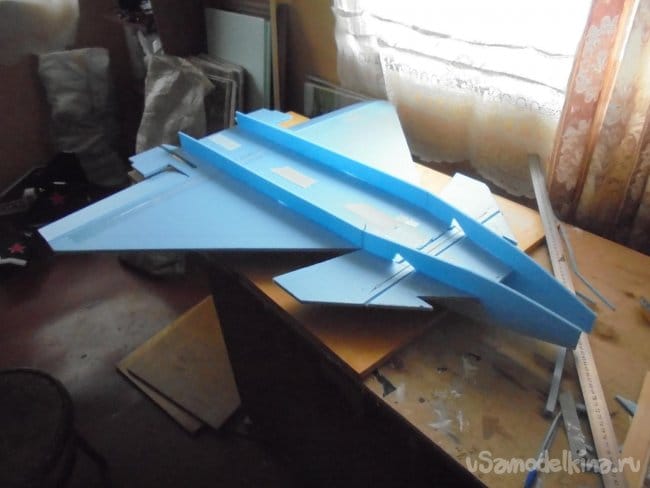

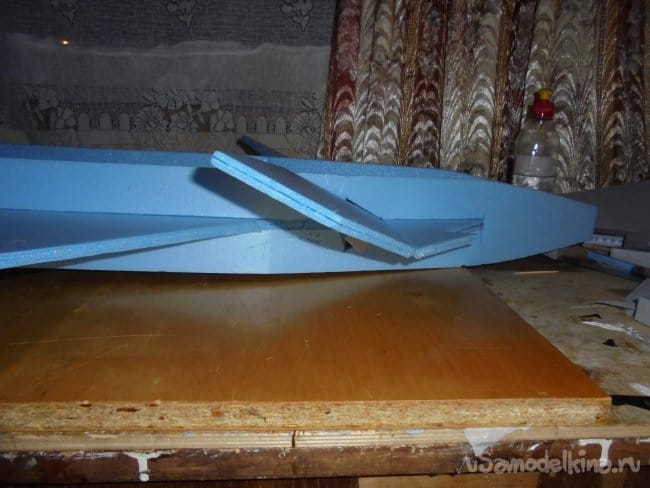

Вначале я вырезал заготовки для фюзеляжа, килей, ПГО и всего крыла .













По мере вырезания, сразу примеряю на место и приклеиваю.

Так получается быстрей и точней. Всегда можно, что-то подправить или изменить.

Немного о модели.
Длина - 1300 мм.
Размах - 1000 мм.
Полётный вес (расчётный) - 1430 г.
Мотор - Turnigy L3010C-1300kv (420w) Тяга 1650 г.
Винт - 10 Х 4,5.
При создании этой модели не должно возникнуть трудностей даже у неопытных авиамоделистов.

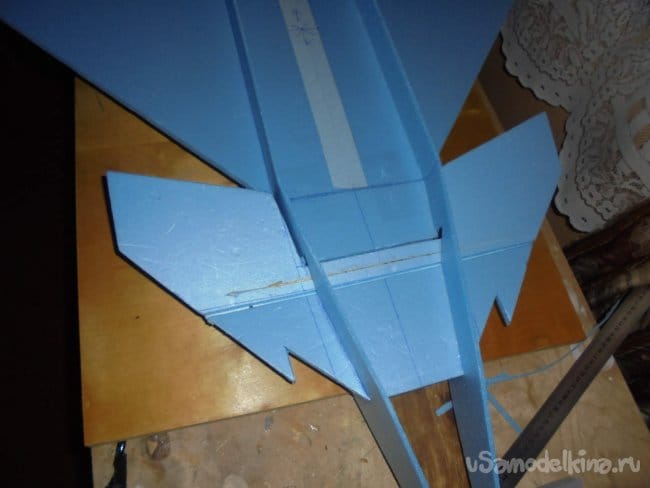

Для прочности вклеил в подвижную часть ПГО, по всей длине, полосу от деревянной линейки, шириной 5 мм.

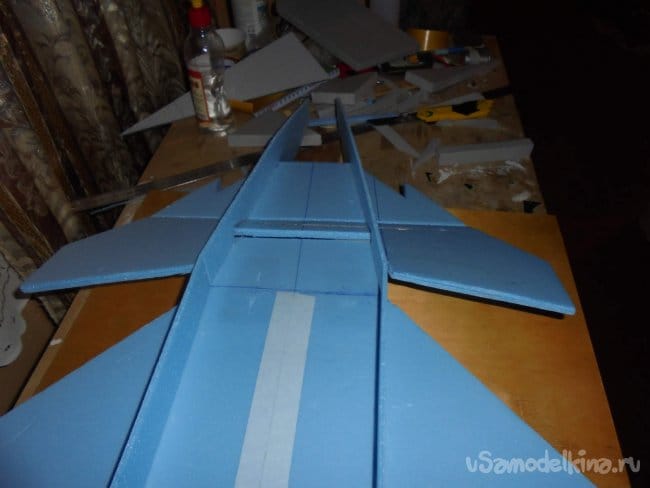

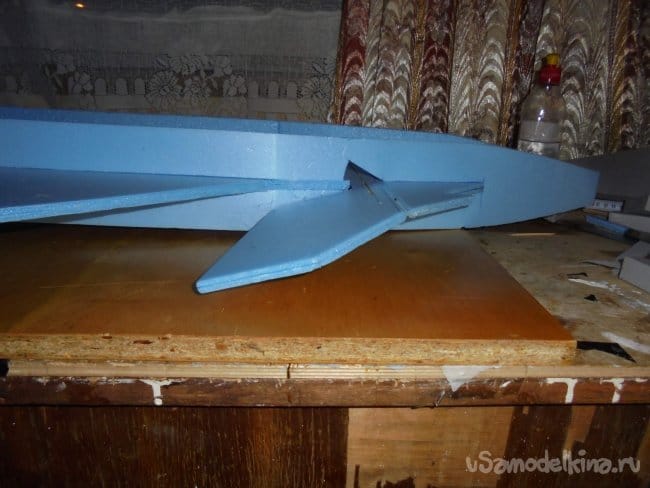

При установке ПГО, решил использовать технологию управления РВ на пилотажных моделях и тренерах. Сделал вырезы в фюзеляже для поворота ПГО.

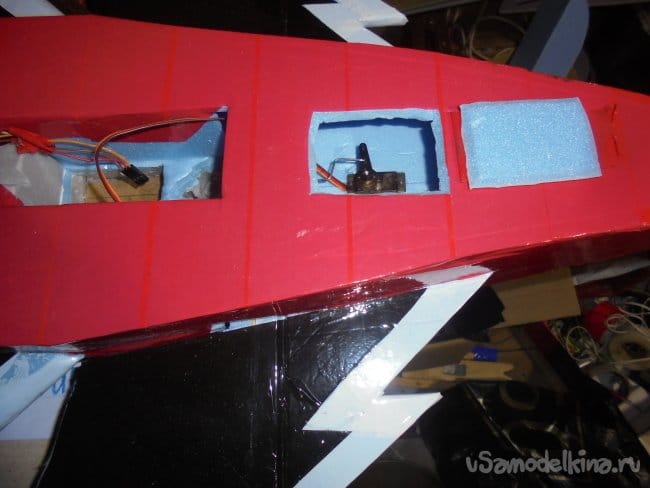

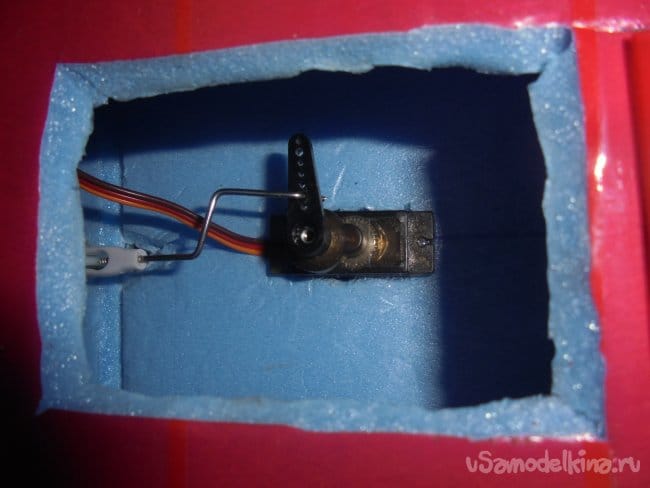

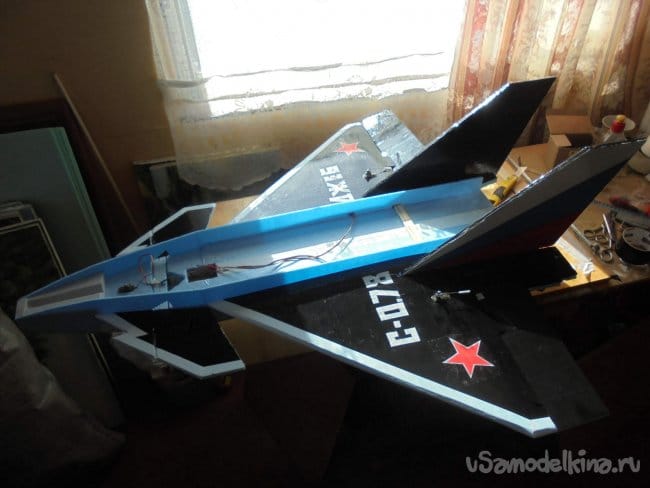

Для доступа к сервомашинке, управляющей ПГО, сделал маленький лючок .

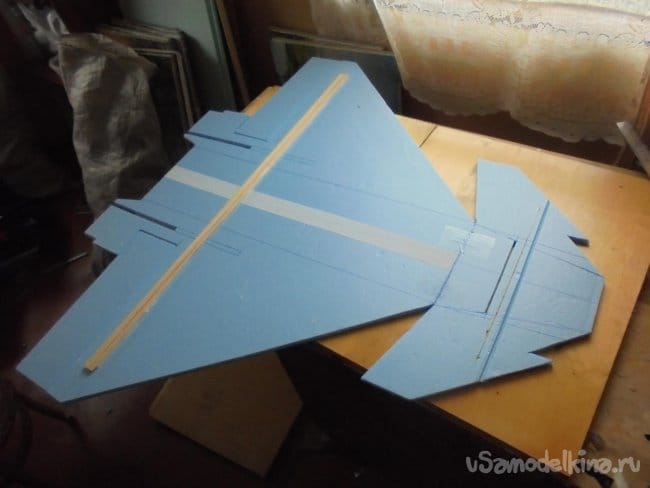

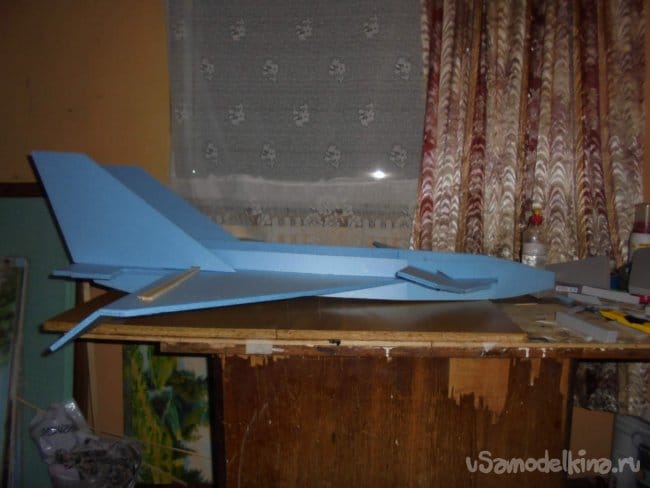

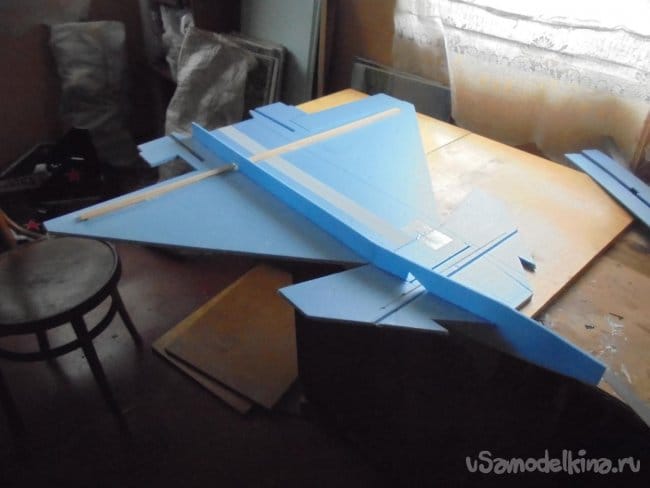

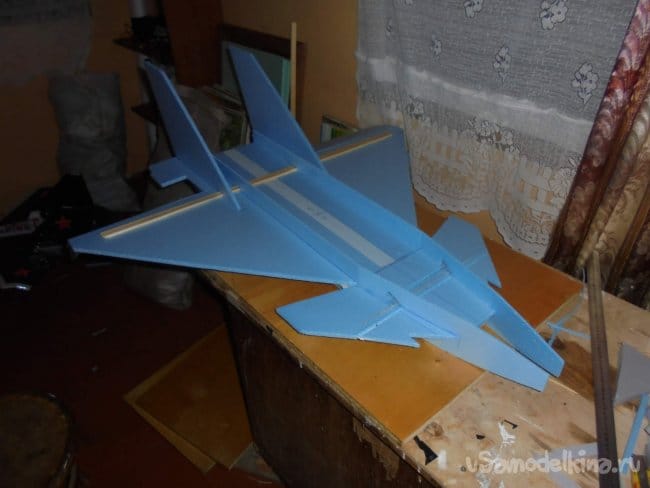

Для увеличения жёсткости крыла, по всей ширине, вклеил полоску из сосновой рейки , сечением 5 Х 30 мм.

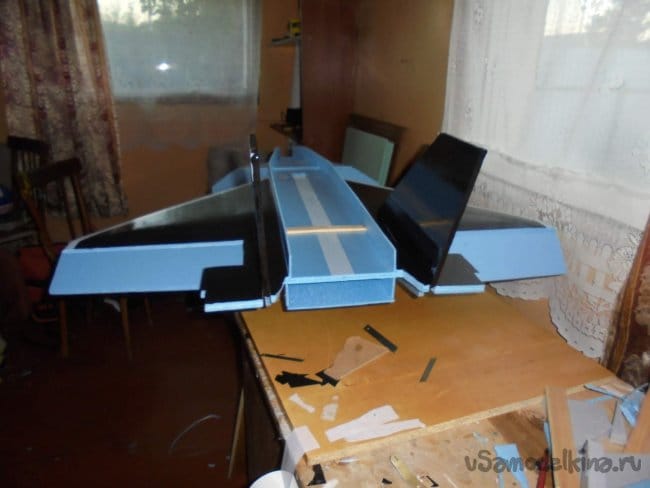

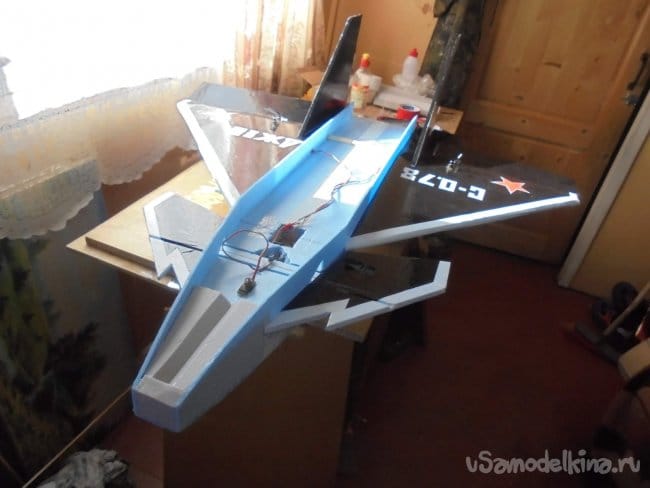

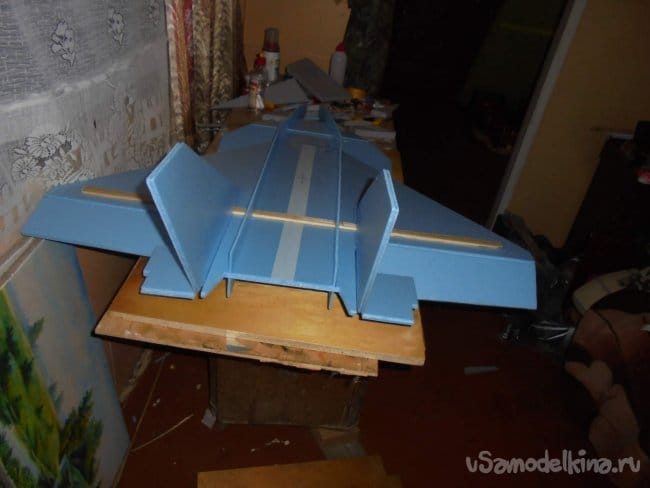

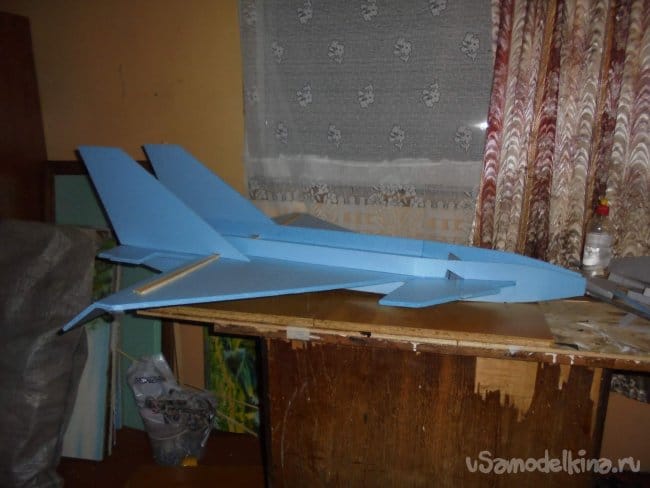

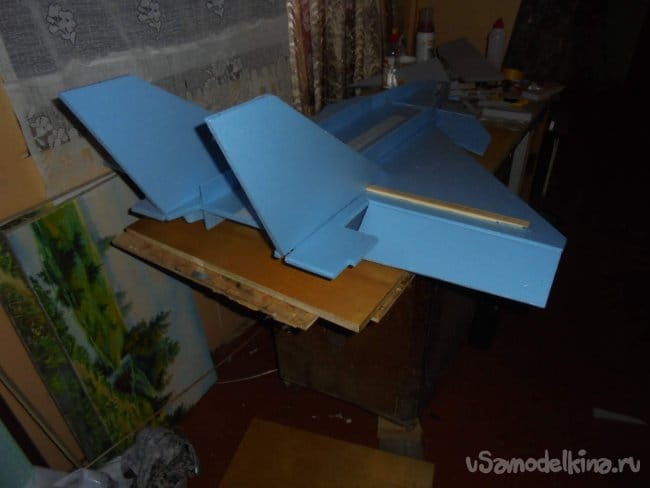

Последние мгновения на стапеле.

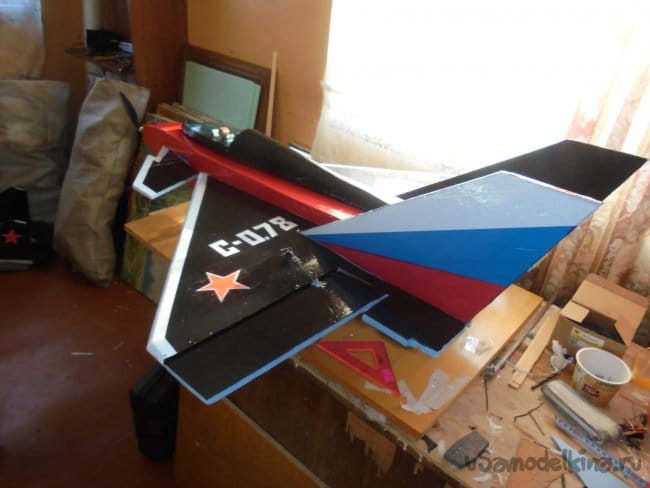

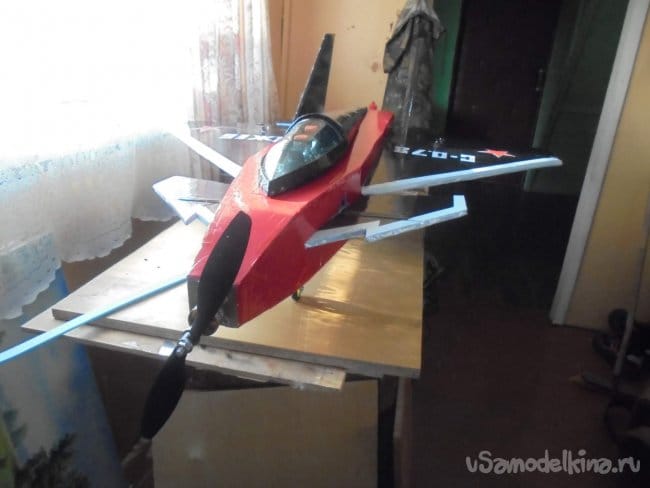

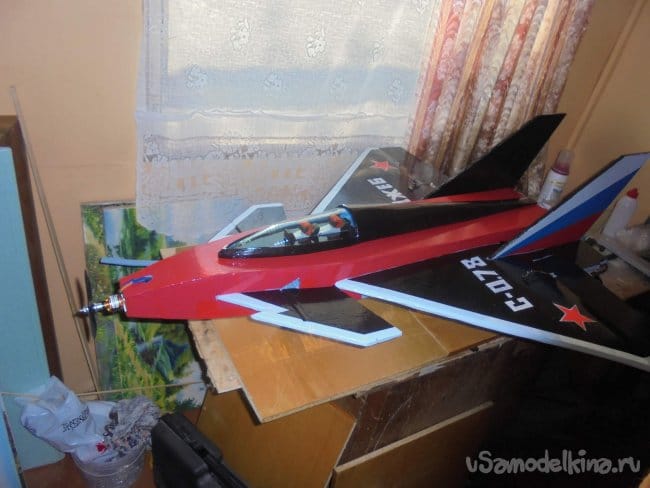

Всё склеено. Осталось несколько дизайнерских штрихов .

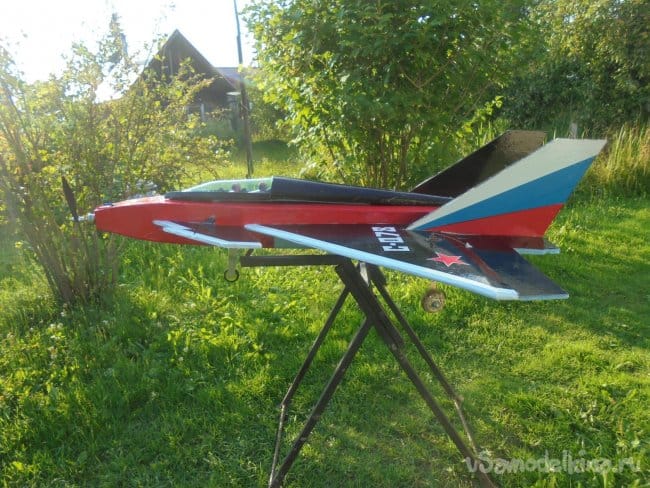

Ну, вот и всё!

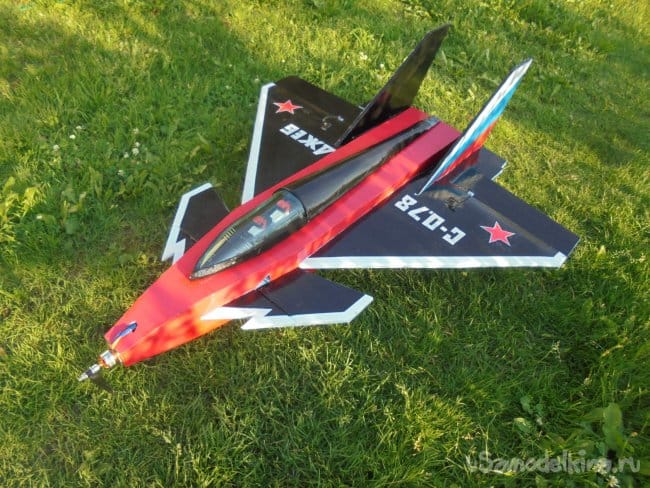

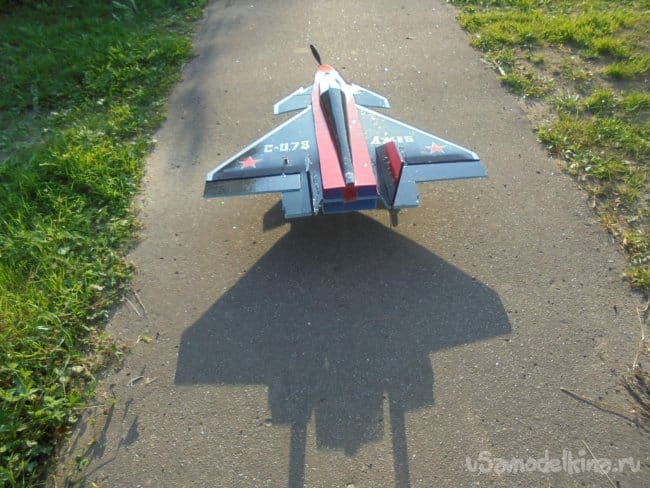

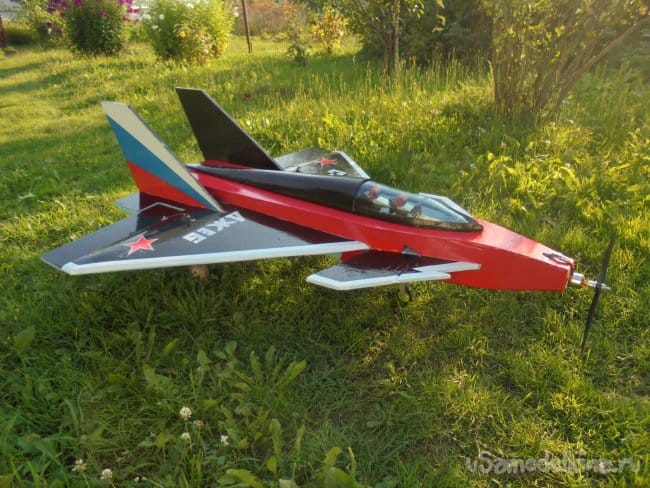

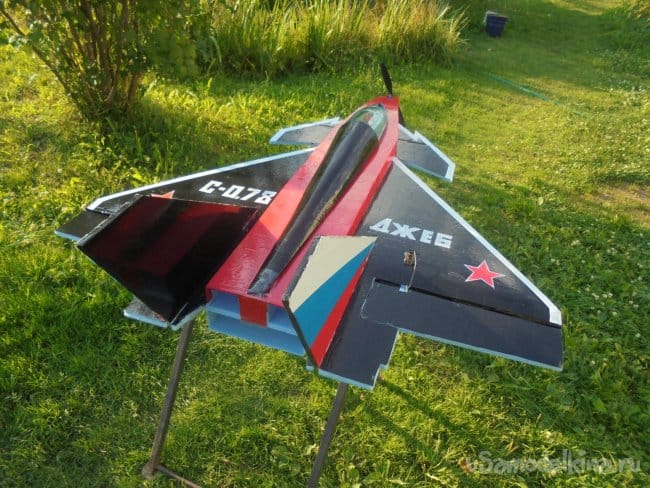

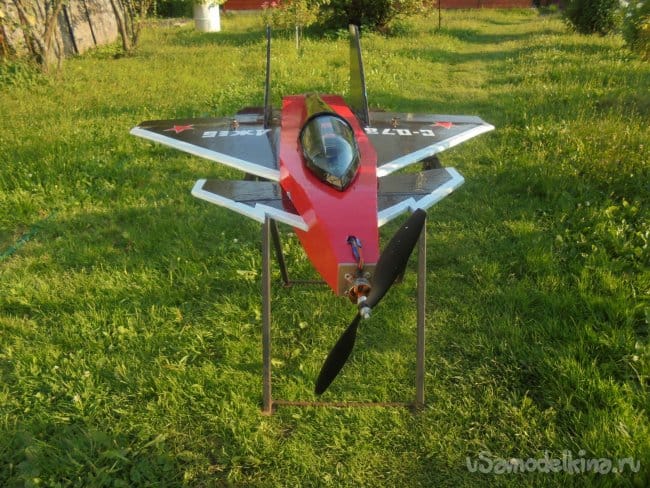

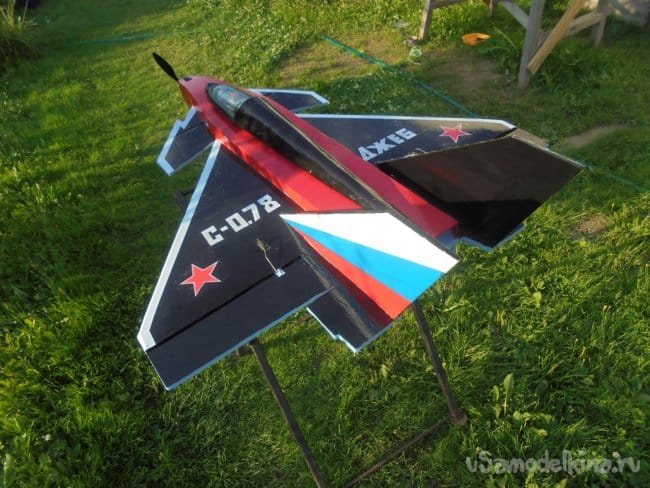

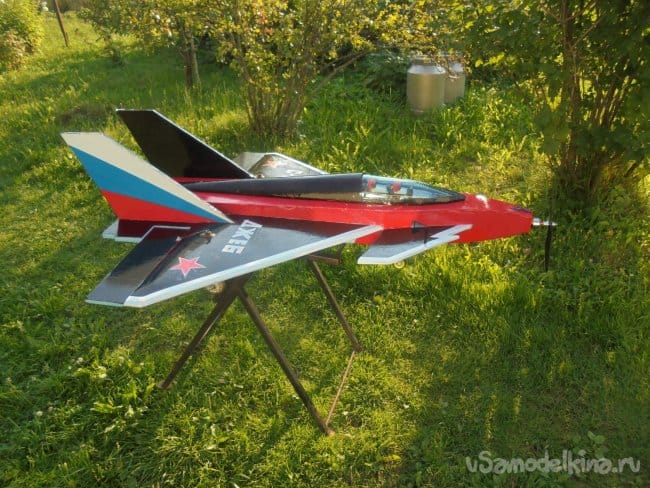

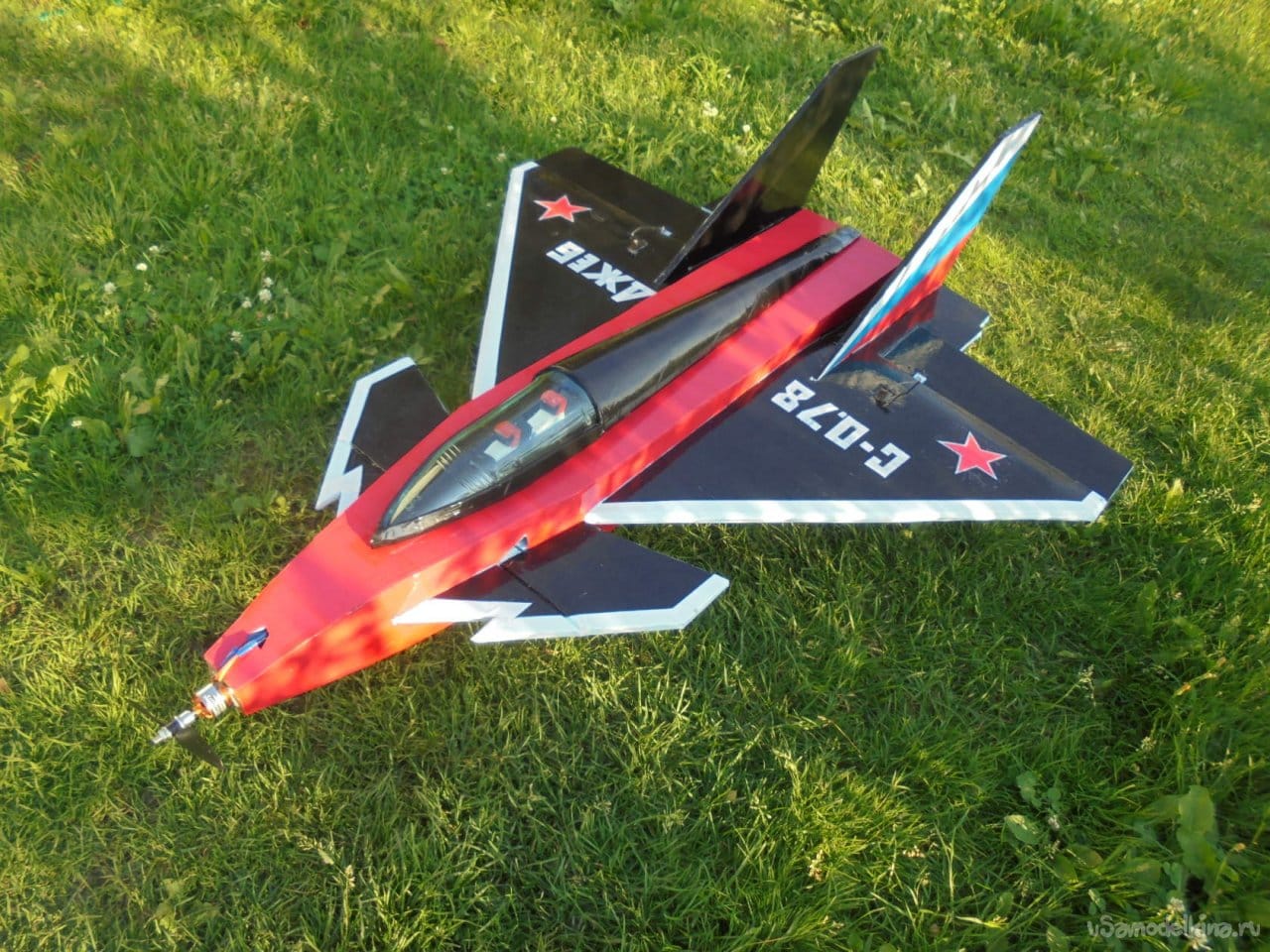

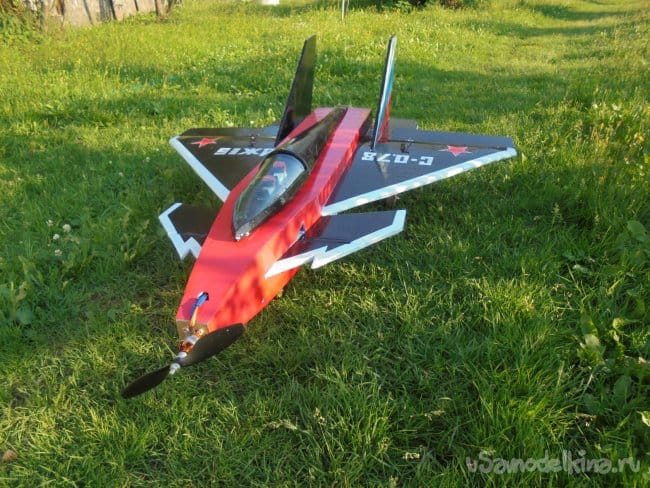

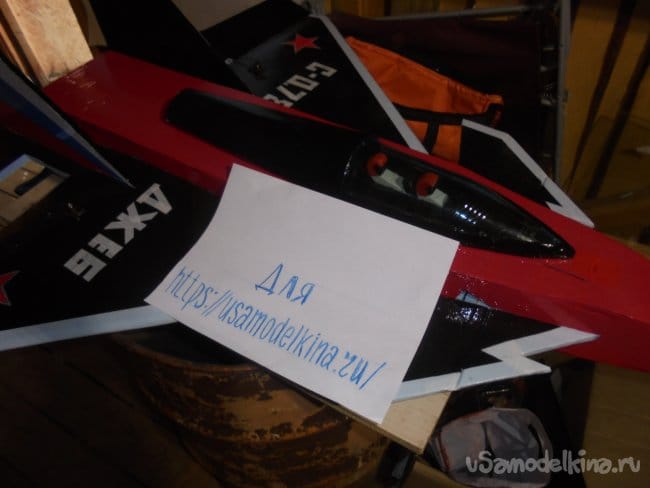

Получил от себя подарок авиамодель С - 0.78 "Джеб".

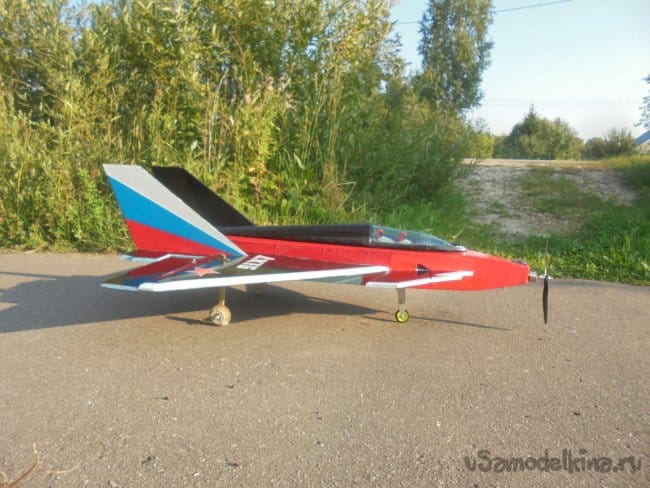

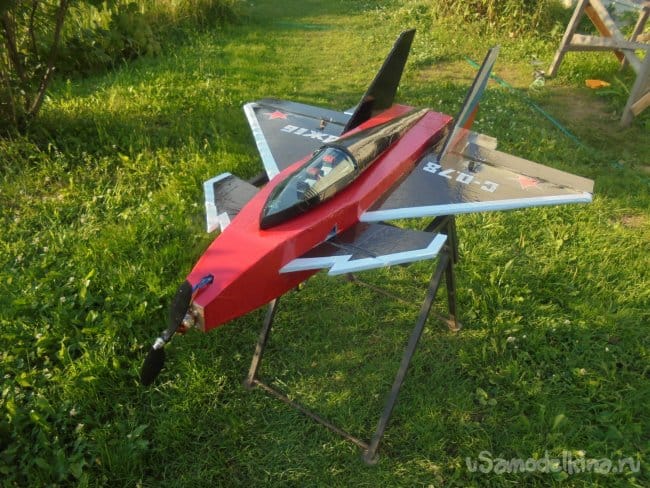

Смотрю, наслаждаюсь плодами своего труда!

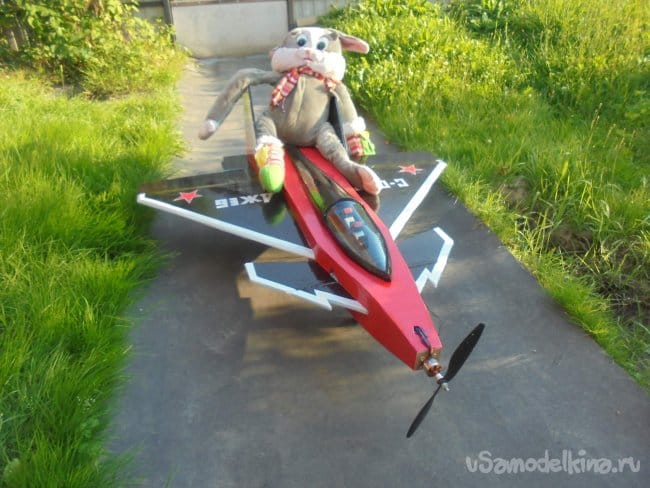

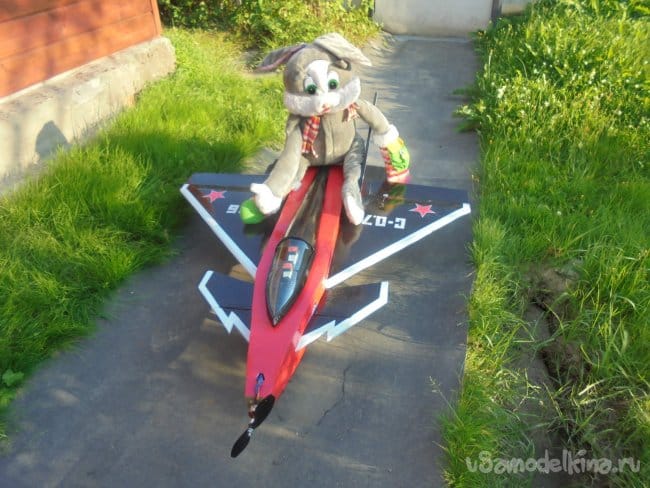

Мой восторг разделил со мной генеральный конструктор.



Селфи с генеральным.

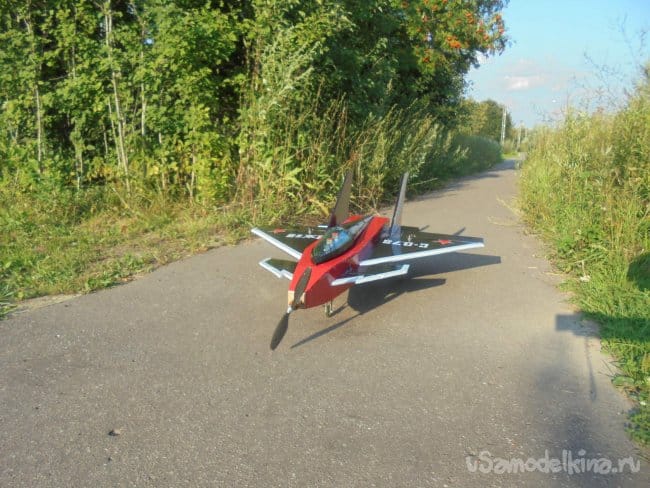

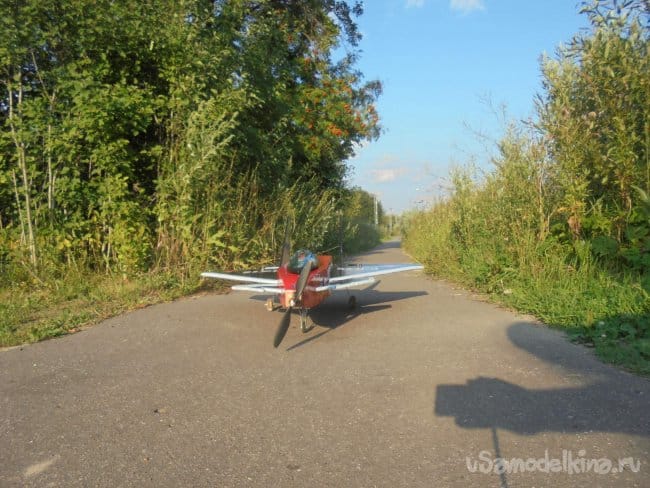

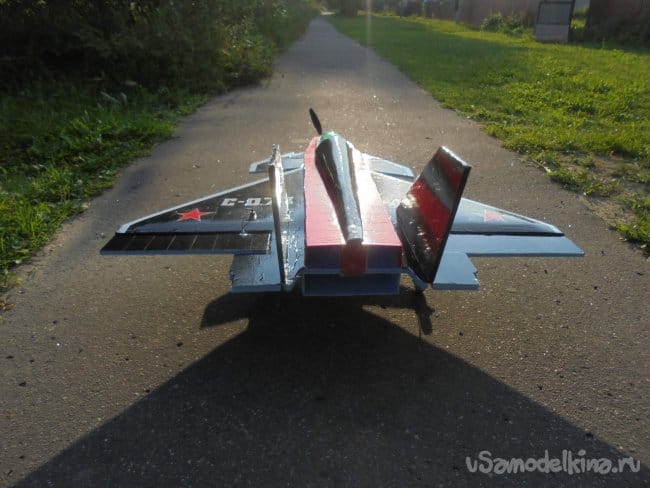

Приглашаю всех присоединиться ко мне и полюбоваться новой моделью!

Осталось перейти к испытаниям этой чудесной модели!
Постройте авиамодель, сделайте себе подарок!
