Здравствуйте, уважаемые авиамоделисты.
С огромным удовольствием хочу представить вам новую авиамодель экраноплана «Волга» СВ – 248.
Давненько я не создавал подобные авиамодели. Что – то похожее было создано очень давно…

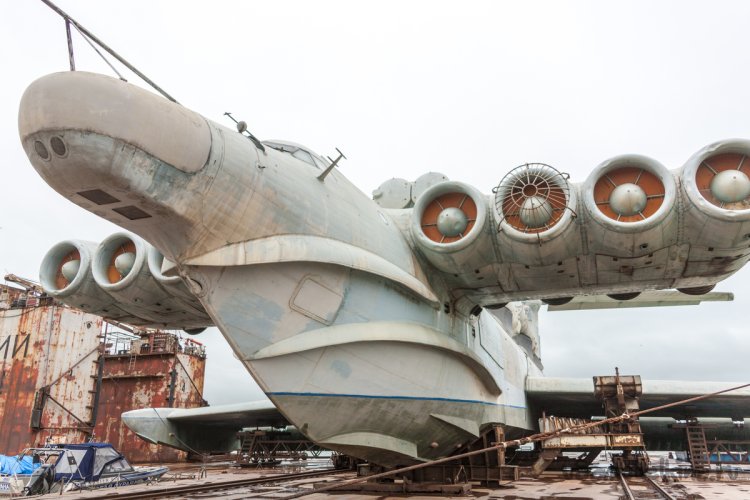

Экранопланы = это моя слабость. Я давно покорён творчеством непревзойдённого гения - Ростисл Евгеньевича Алексеева. Начиная с его прекрасных парусных яхт и кончая его неповторимыми "монстрами" - экранопланами, экранодётами.
Очень давно собирался построить экраноплан

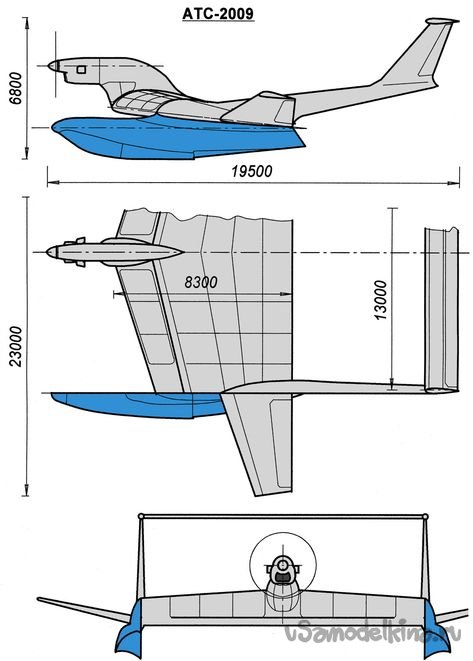

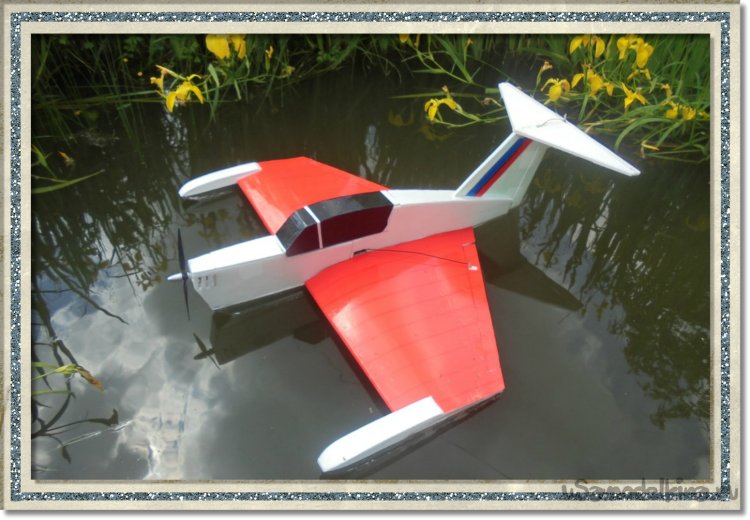

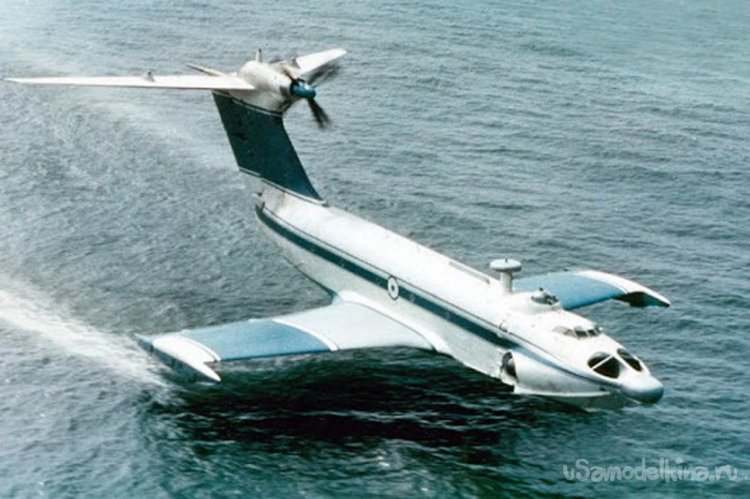

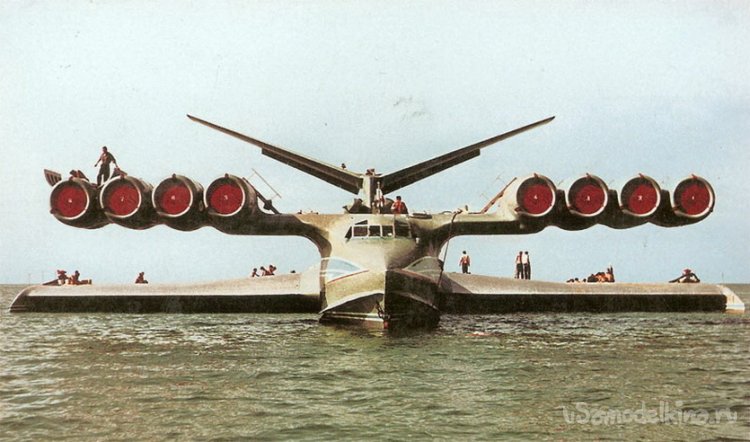

Эта модель появилась совершенно случайно, после того, как я увидел вот эту фотографию.
Под фотографией был вот такой текст.
"Проект экраноплана по схеме составное крыло (Таганрог)
Мне очень приглянулся проект Таганрогских авиамоделистов и я решил создать, что – то похожее.

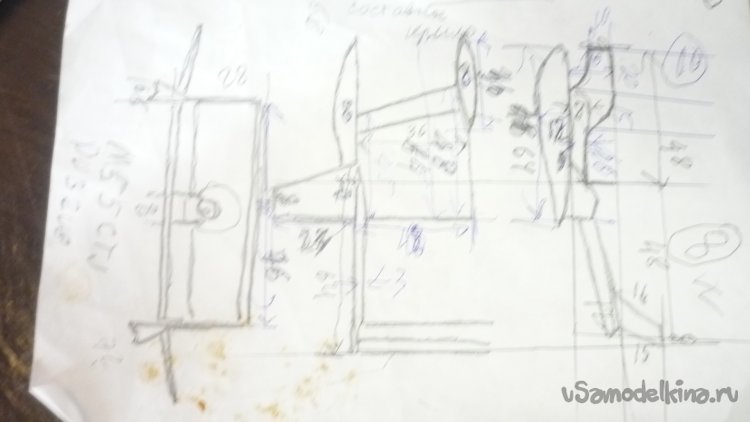

Сделал для себя вот такой набросок и проставил размеры.
Модель имеет относительно небольшие размеры.
Длина - 96 см. Размах крыльев - 128 см.
Планирую оснастить эту авиамодель вот такой электроникой.

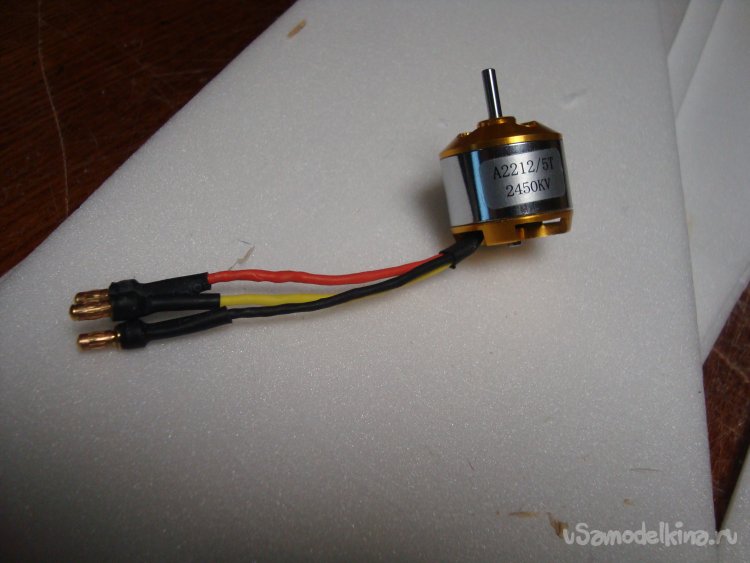

Мотор – 2212 2450 kV.

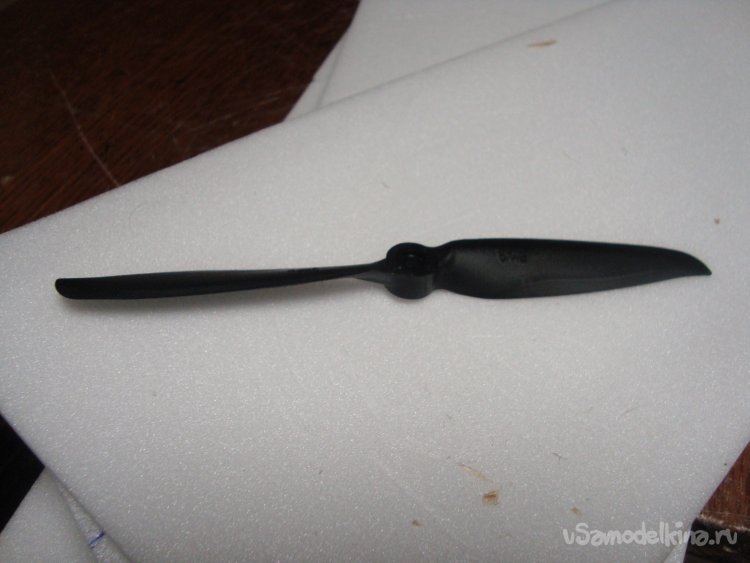

Винт (пропеллер)– 6 х 4

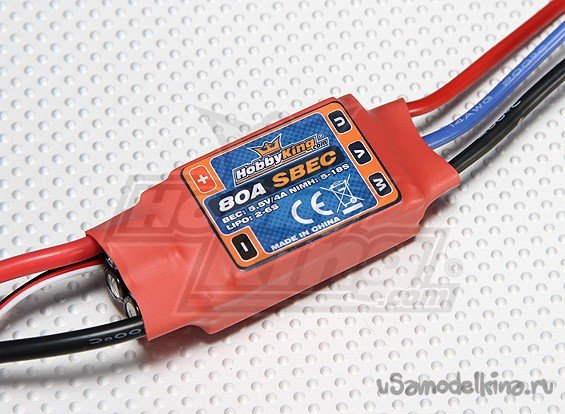

Регулятор – 80 А.-

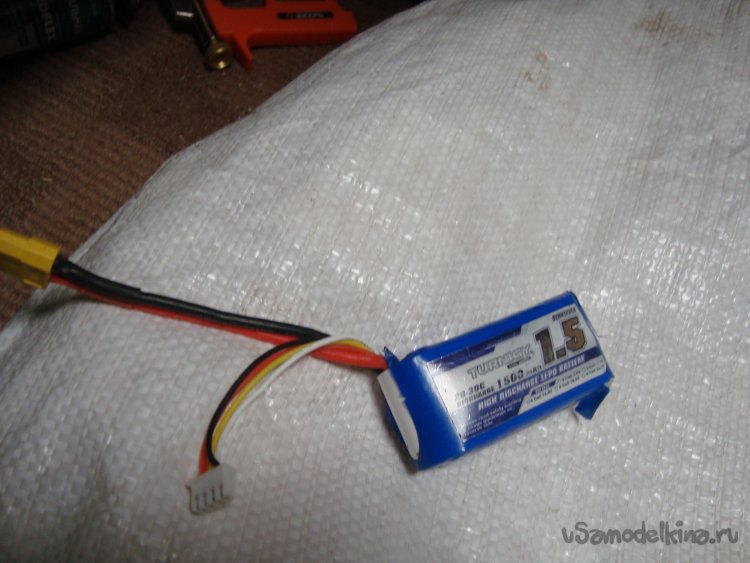

Аккумулятор – 3S 1500 mAh.
Сервомашинки - MG90S с металлическими шестерёнками , эти сервоприводы имеют крутящий момент 1,8 кг/см (4,8 В), 2,2 кг/см (6 В) .

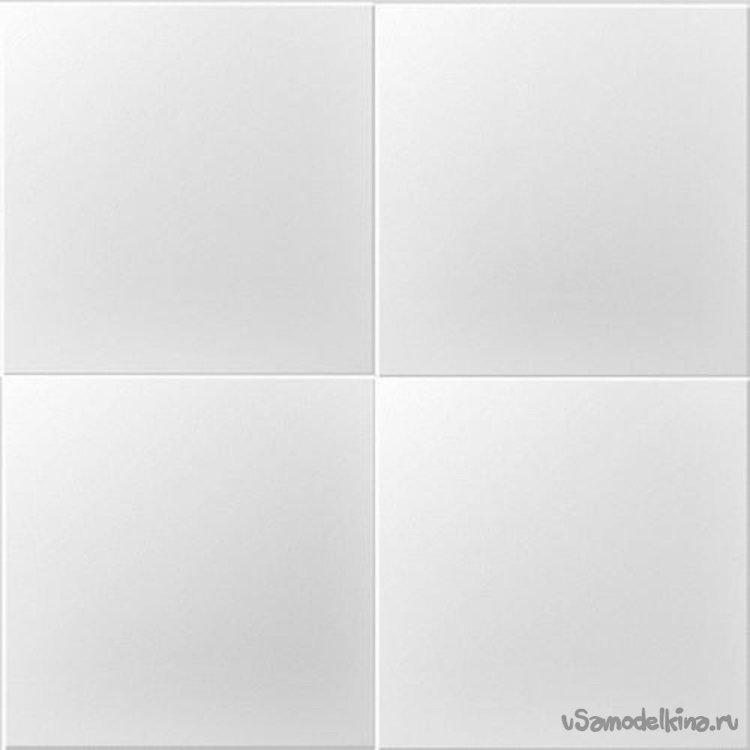

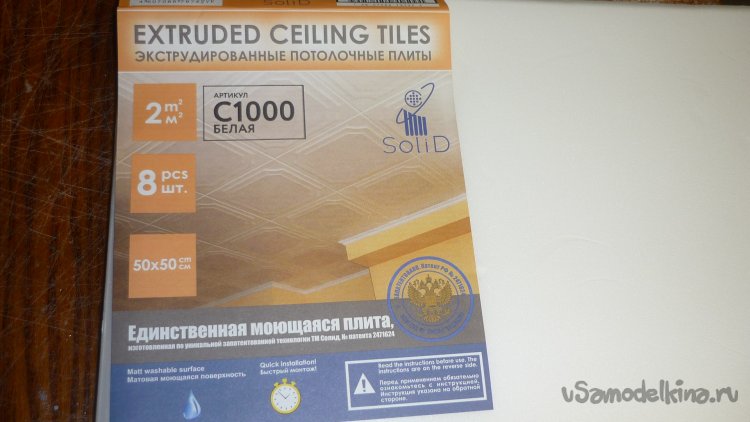

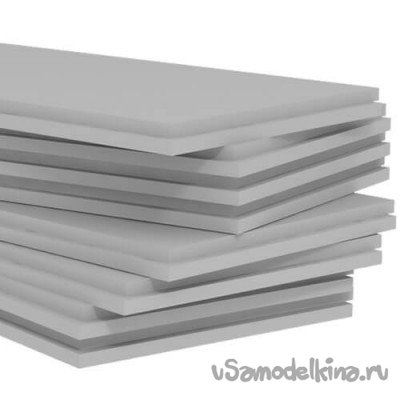

Модель создаётся полностью из моющейся, экструдированной, гладкой, белой потолочной плитки
Для создания отдельных деталей и элементов конструкции модели не исключено применение простой листовой подложки под ламинат толщиной 5 мм, голубого цвета.
Отдельные элементы конструкции авиамодели могут быть изготовлены из простого, листового утеплителя толщиной 20 мм, серого цвета.
Для склеивания деталей применяю универсальный , полимерный, влагостойкий клей «СУПЕР ТИТАН».

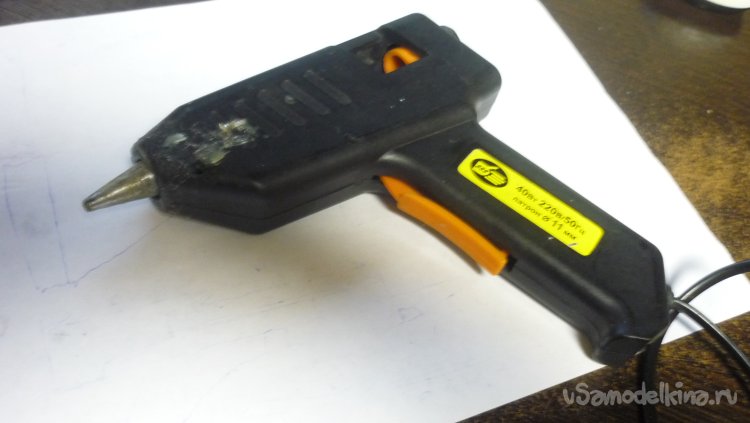

Для прочности отдельные швы соединений деталей конструкции будут проклеены клеевым термопистолетом

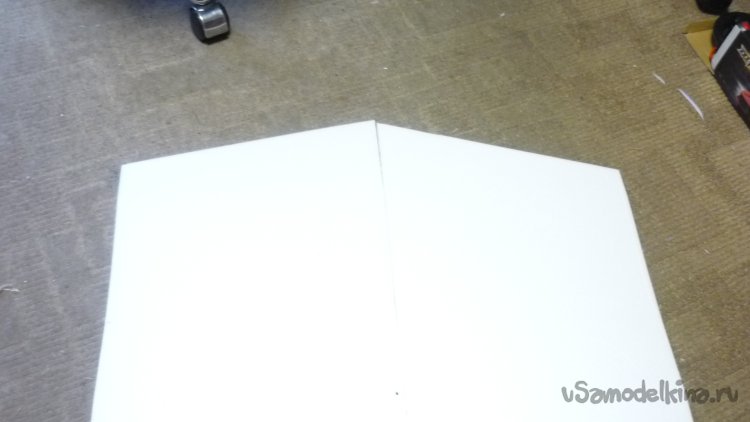

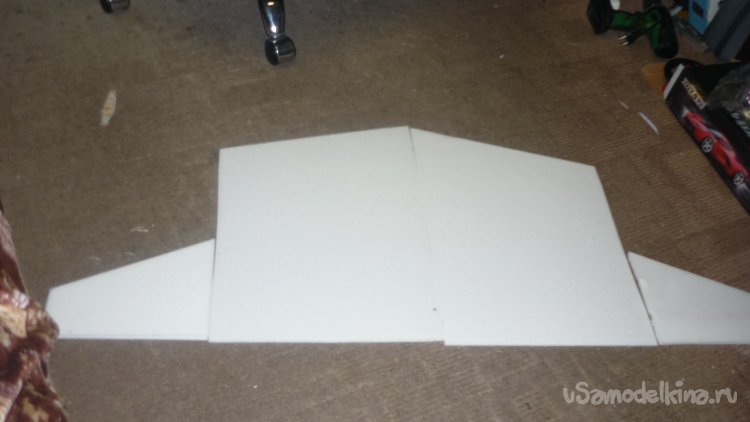

Для начала разметил и выкроил нижнюю обшивку основного крыла.

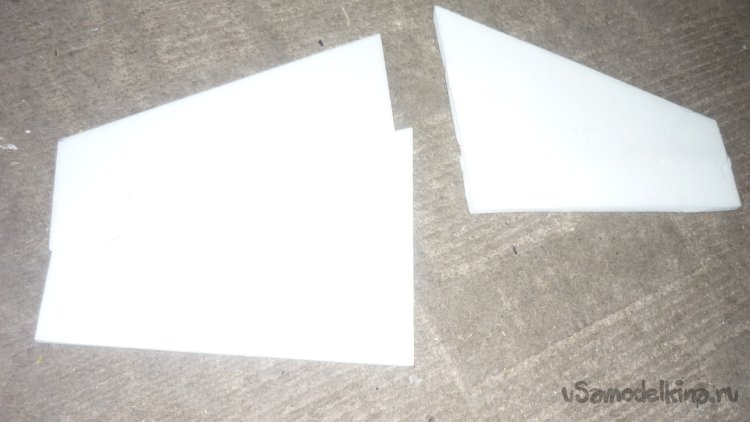

Концевые части крыла вырезал в двух экземплярах, они склеиваются в два слоя.

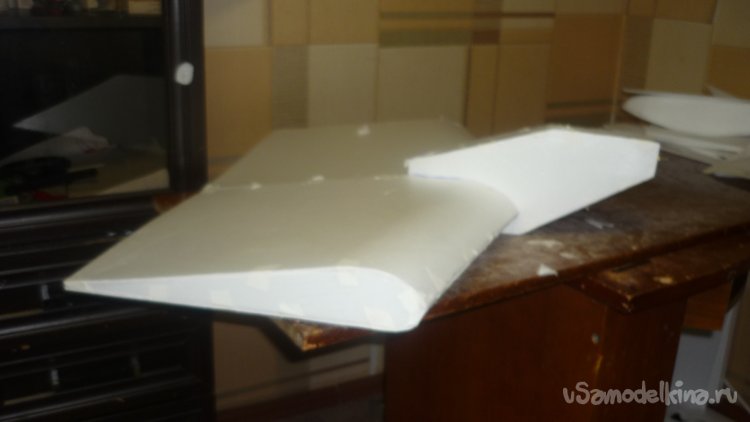

Примерил концевые части крыла к нижней обшивке основного крыла.
Вырезал корневые и промежуточные нервюры.

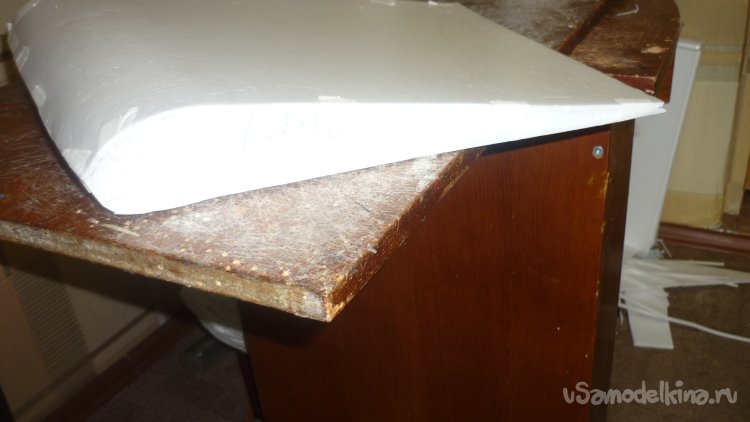

На нижнюю обшивку приклеиваю корневую и концевую нервюры. Монтирую внешнюю обшивку.

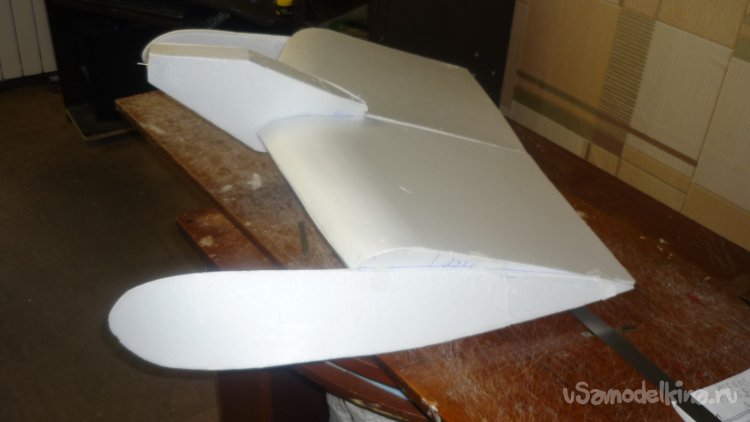

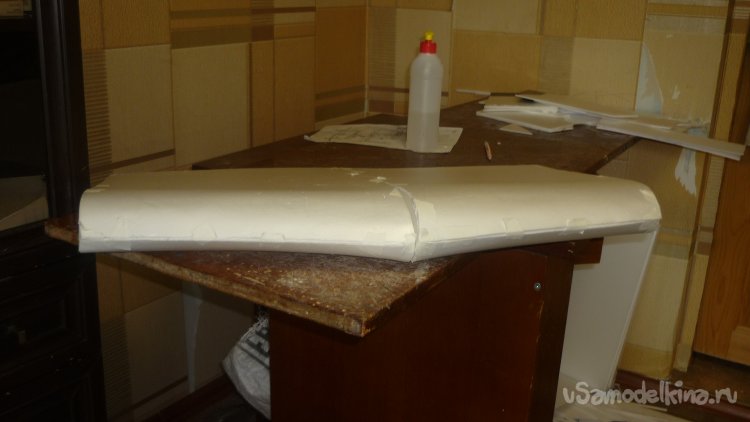

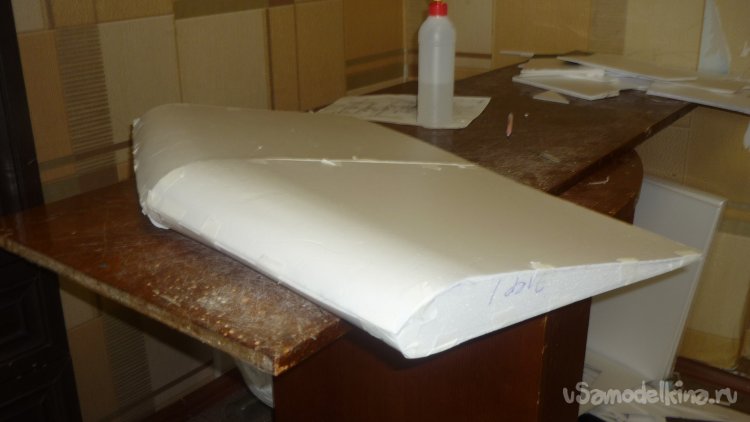

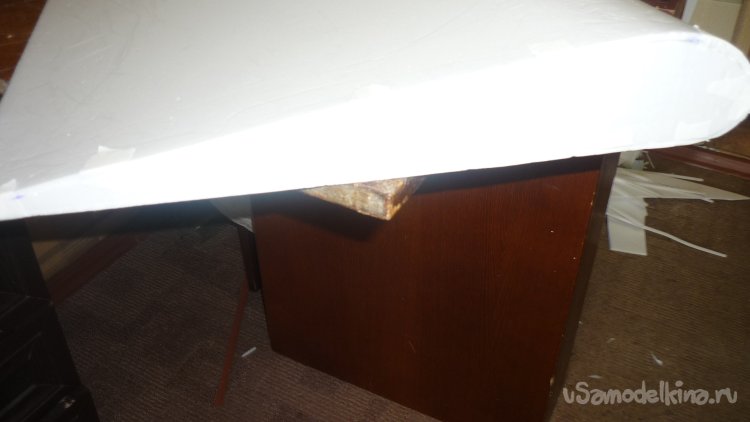

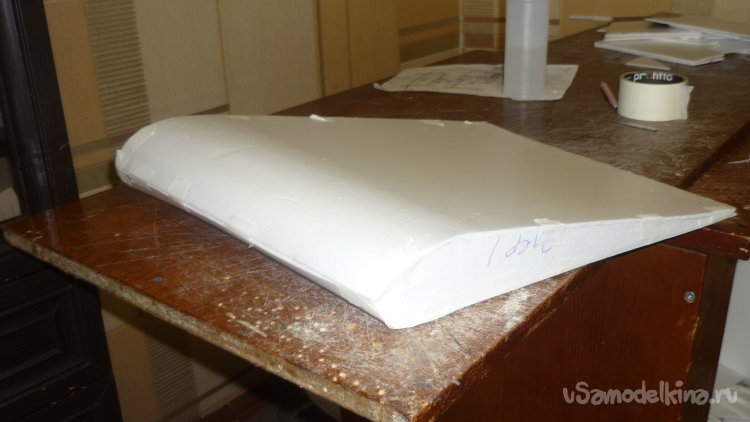

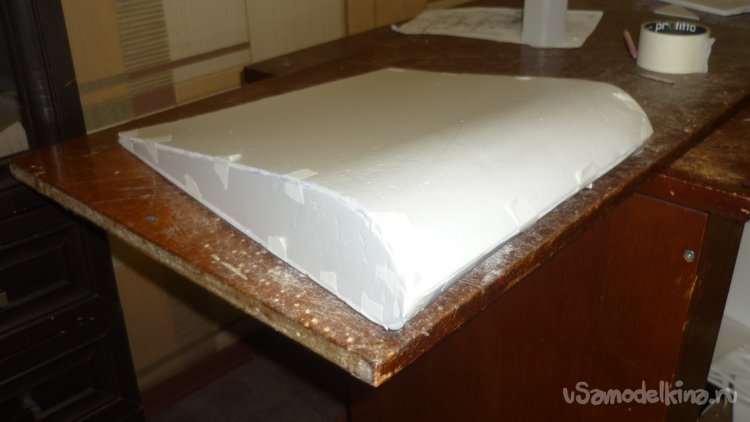

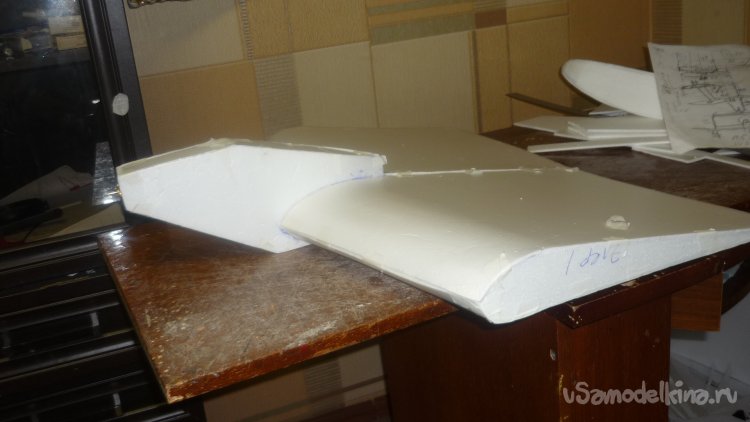

Получились очень приличные две половинки основного крыла.

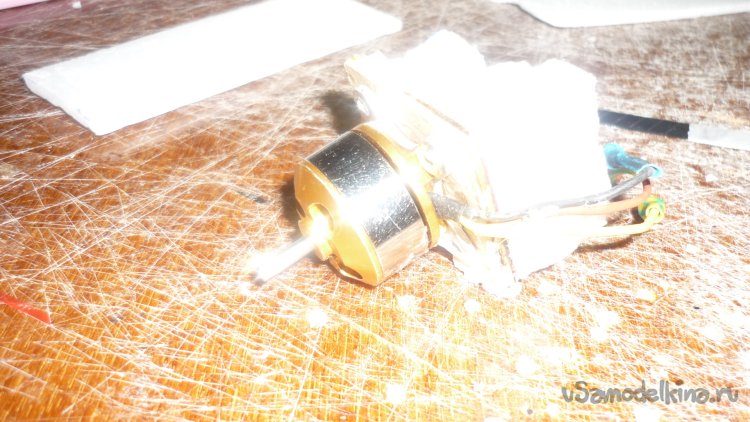

Вырезал кусочек утеплителя, приклеил кусочек 3 мм. фанеры, получилась моторама. Смонтировал на неё мотор.

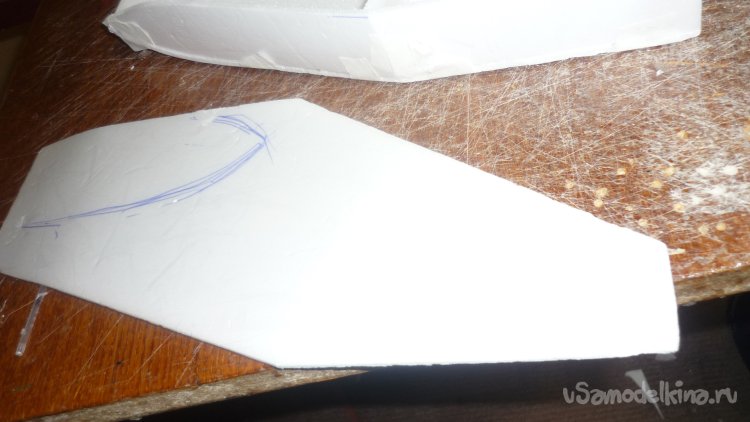

Вырезал заготовки для фюзеляжа,

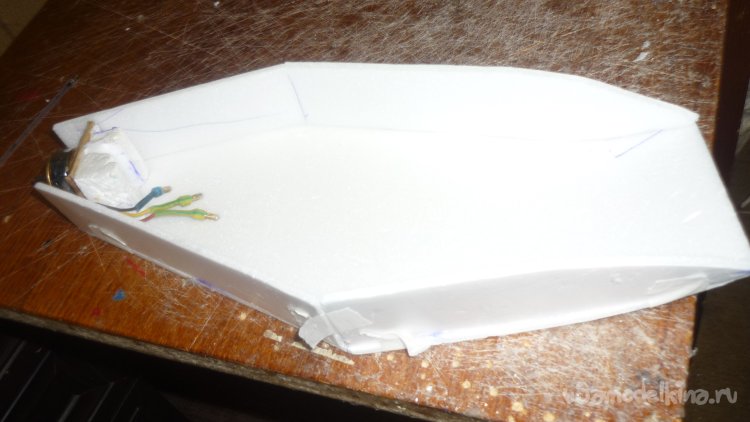

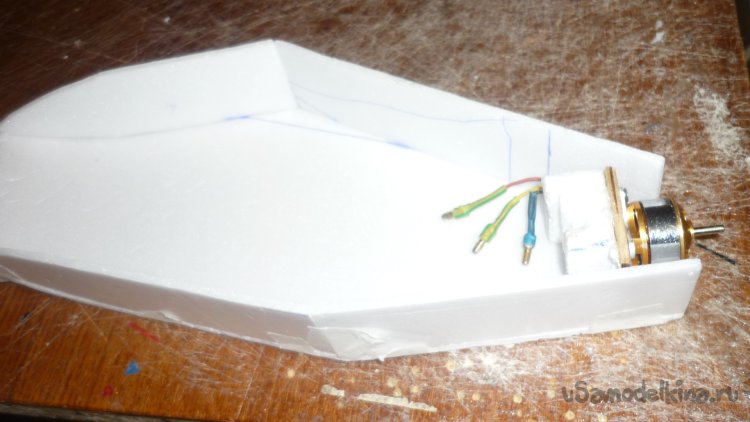

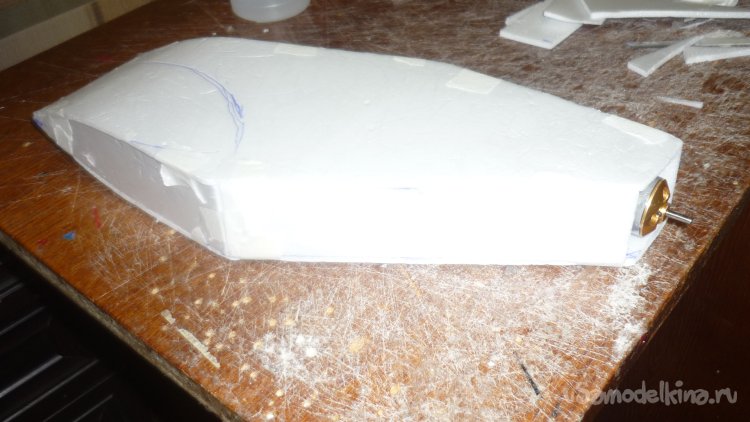

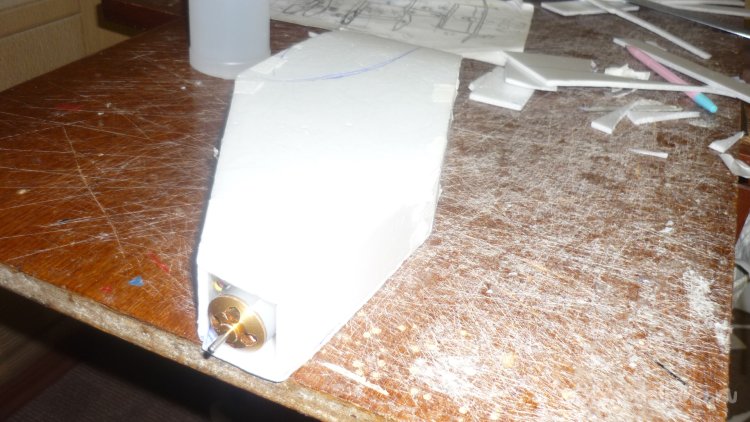

Смонтировал фюзеляж,вклеил мотораму.

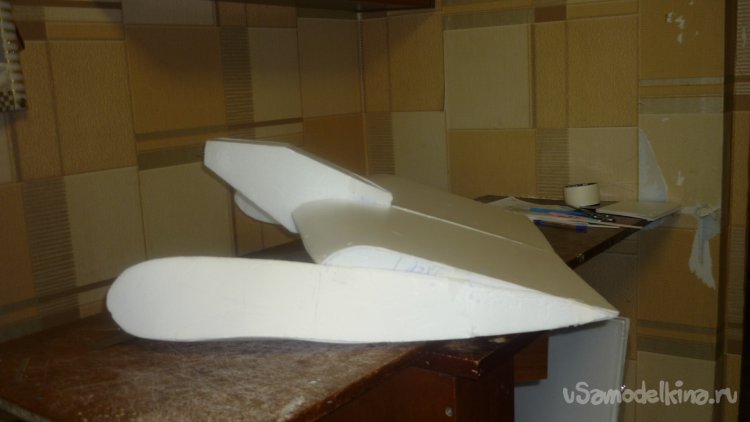

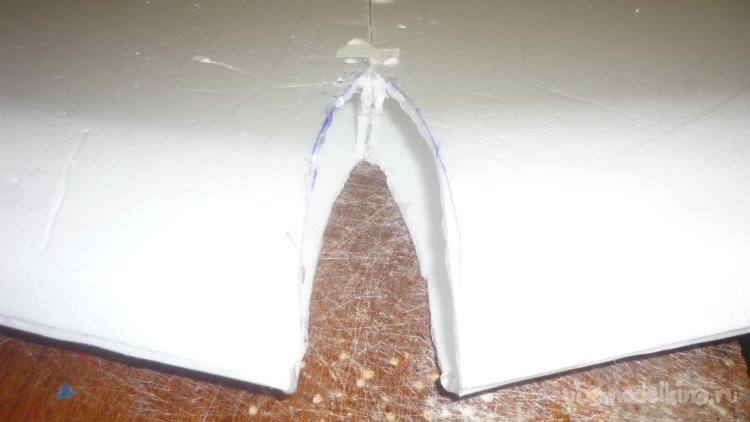

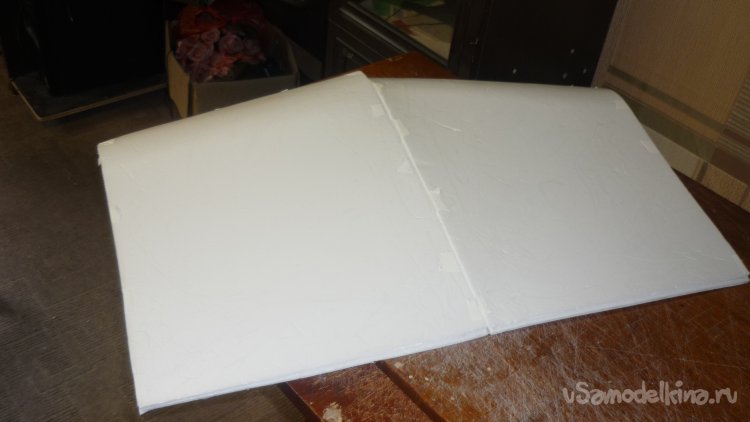

Склеил две половинки основного крыла. Разметил и сделал вырез для установки фюзеляжа.

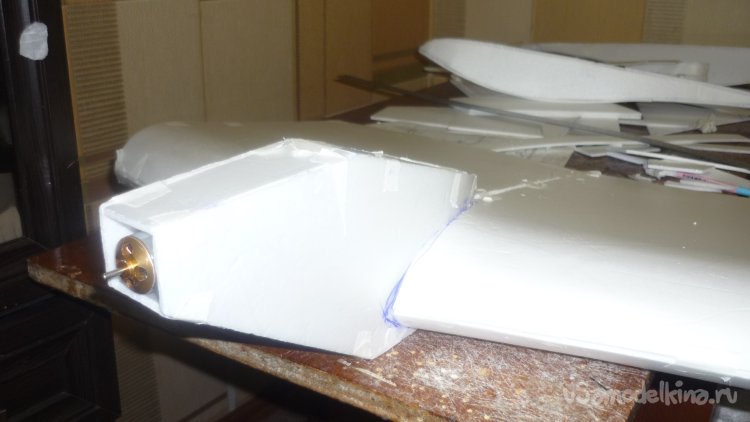

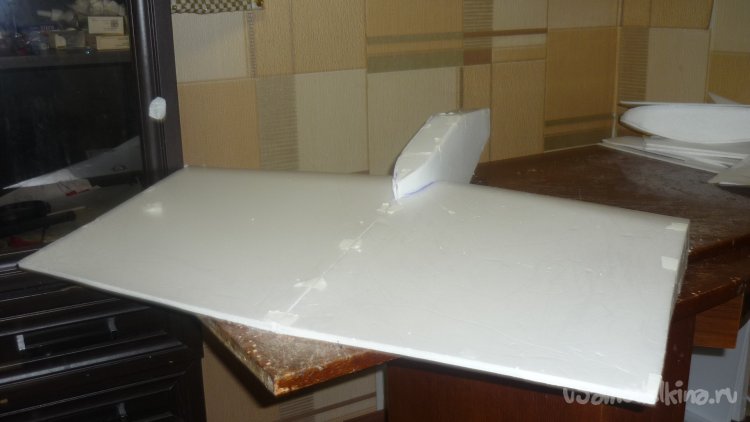

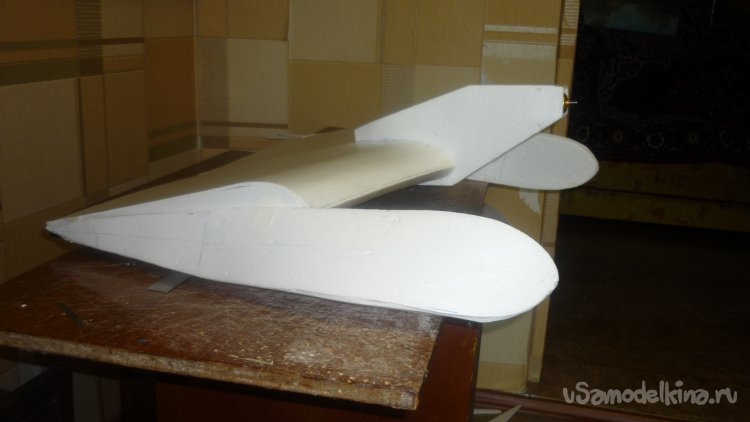

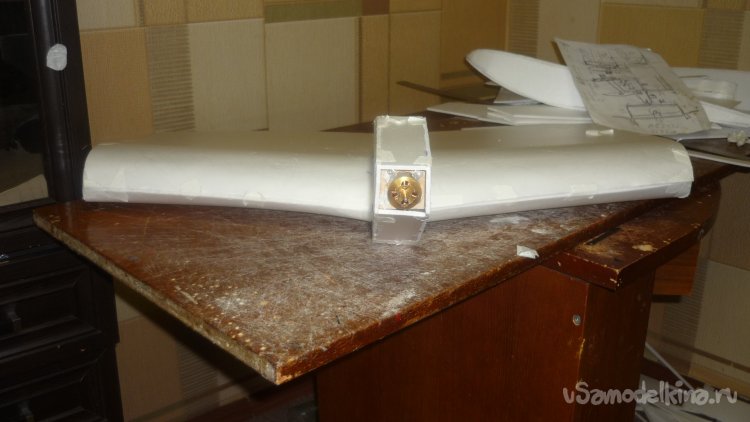

Примерил фюзеляж на основное крыло. Смонтировал..

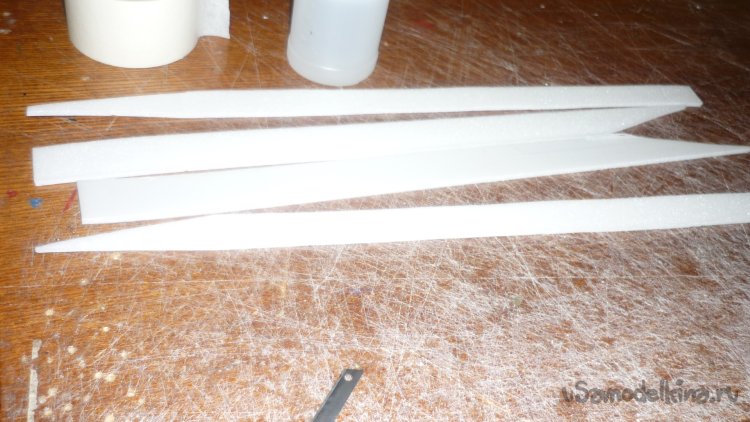

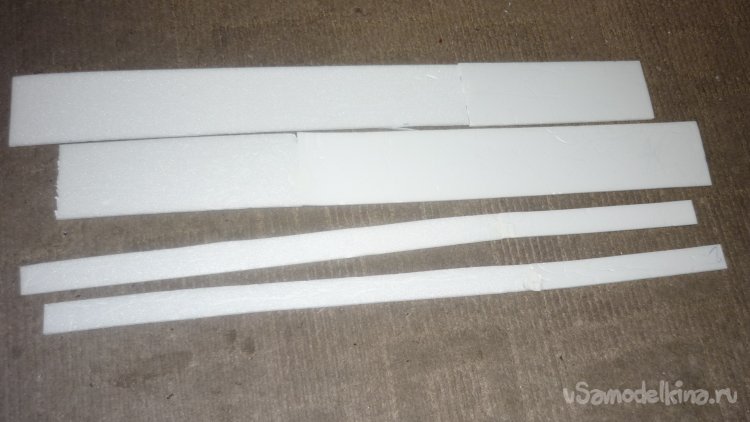

Вырезал заготовки для хвостовых балок.

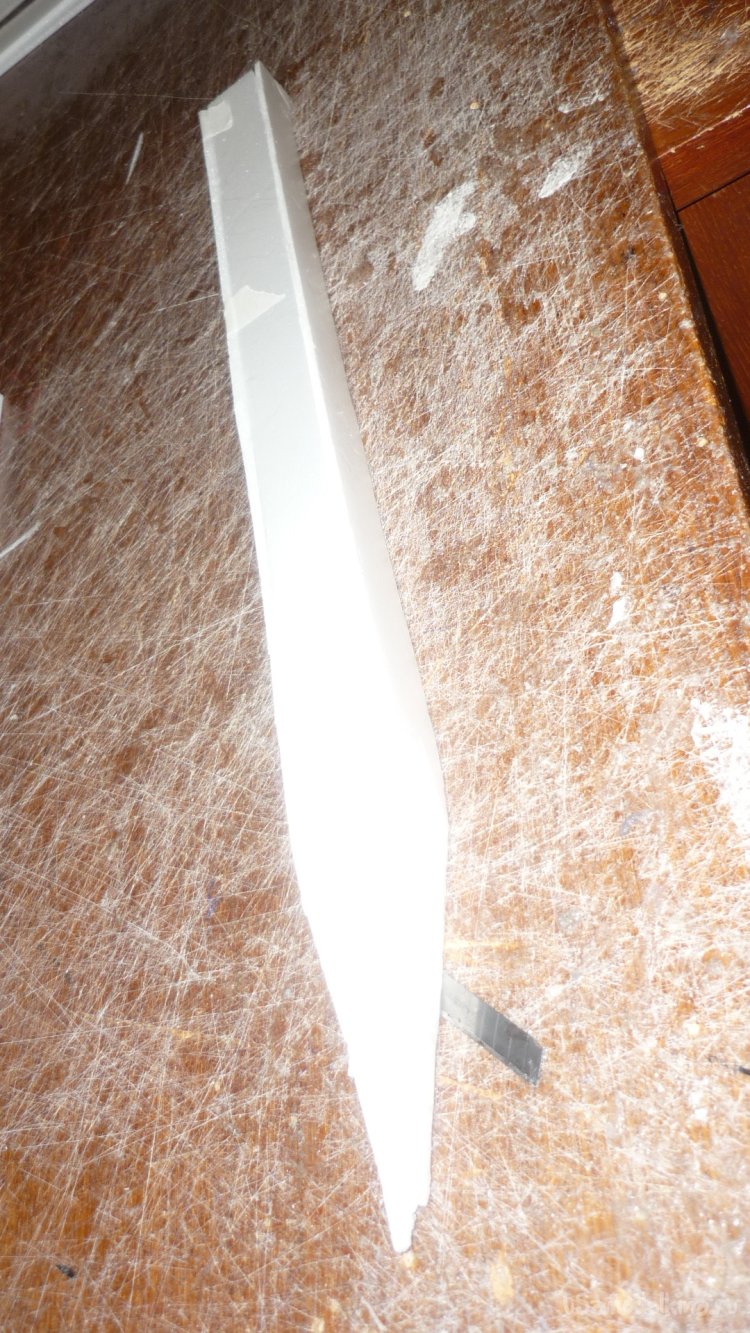

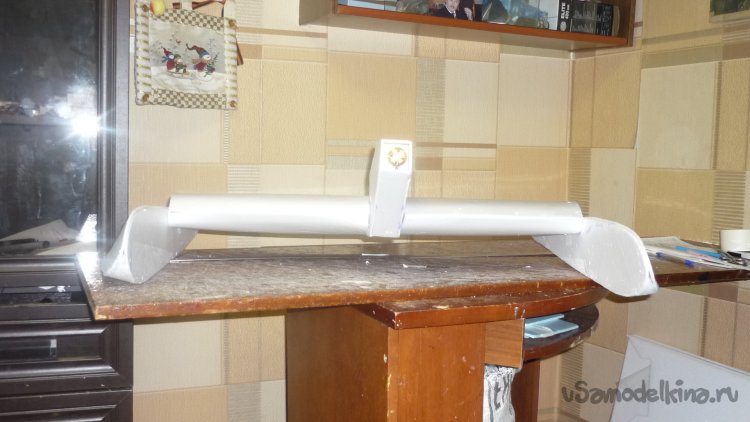

Склеил хвостовые балки.
Вырезал заготовки для килей.
вырезал два экземпляра заготовок для стабилизатора и руля высоты. Они склеиваются в два слоя.
Смонтировал поплавки.
Перед установкой килей , склеил два слоя.
В два слоя склеил заготовки стабилизатора и руля высоты.

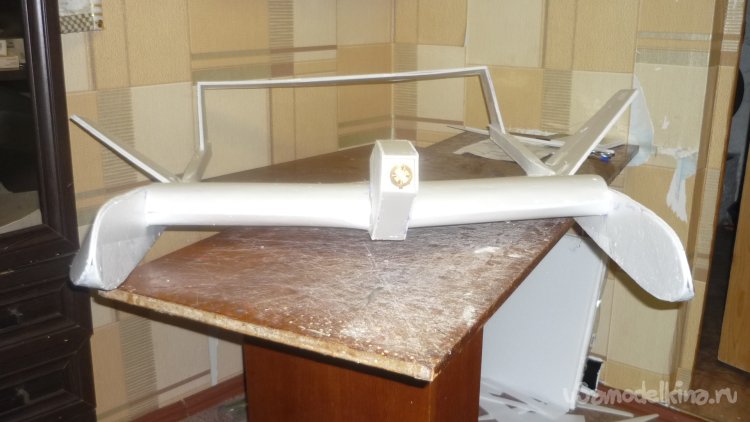

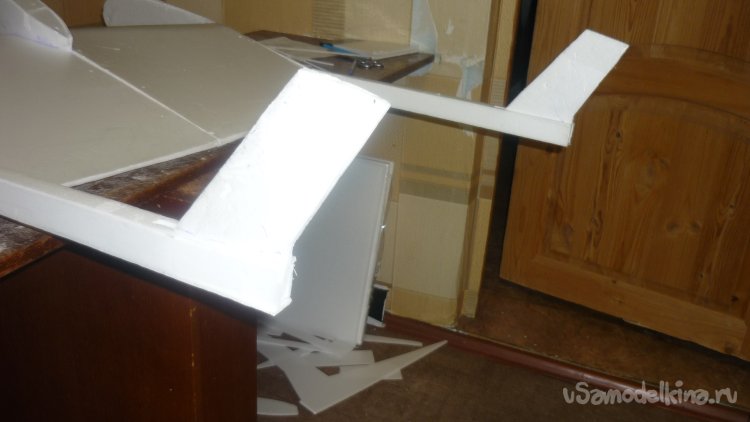

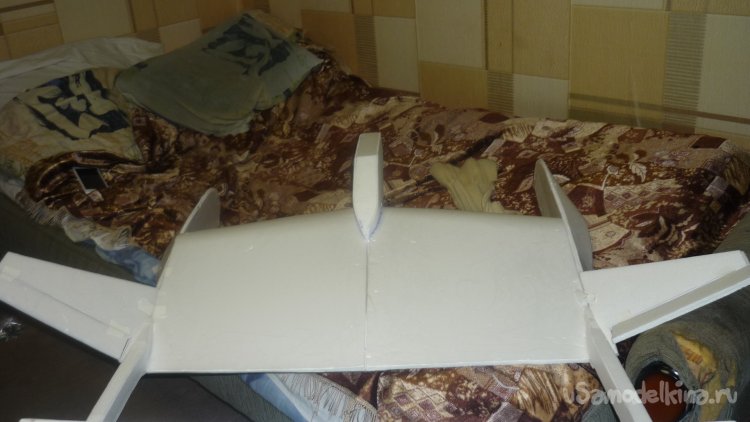

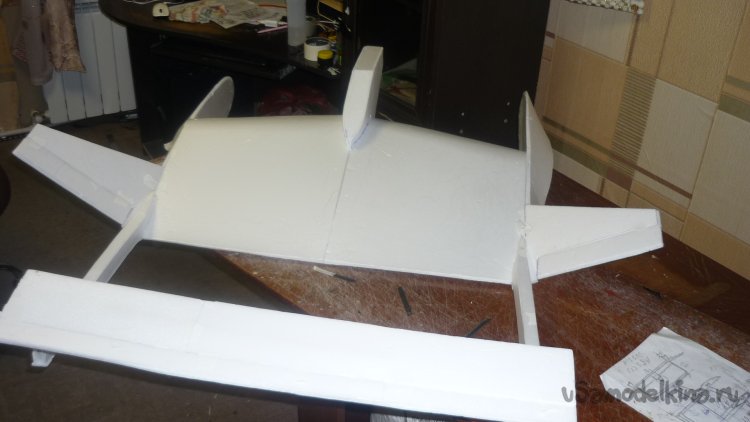

Смонтировал кили.

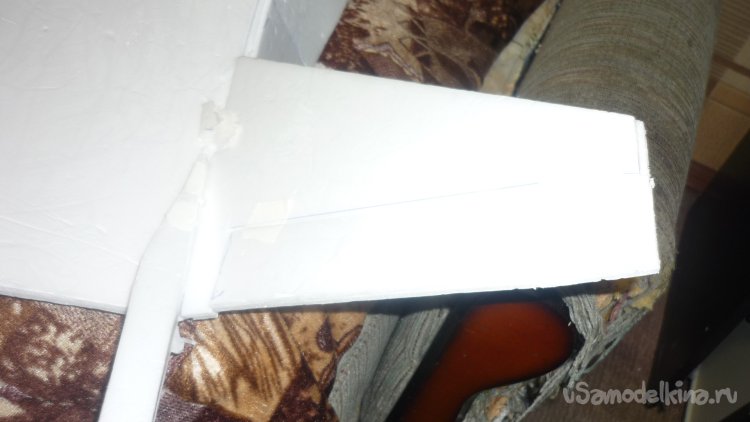

На бумажный, малярный коей навесил гуль высоты. Смонтировал стабилизатор.

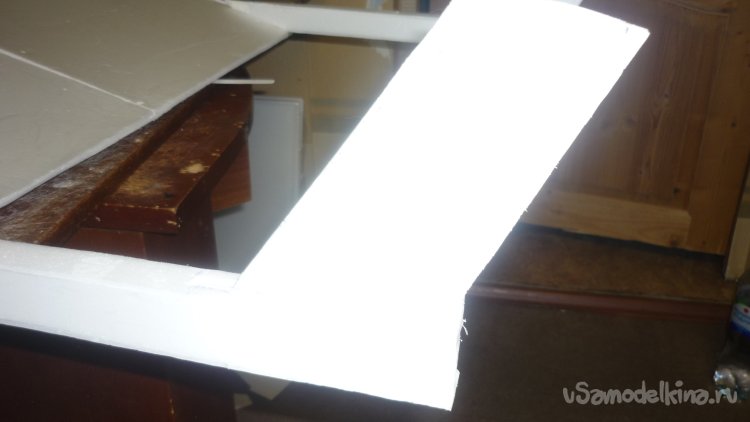

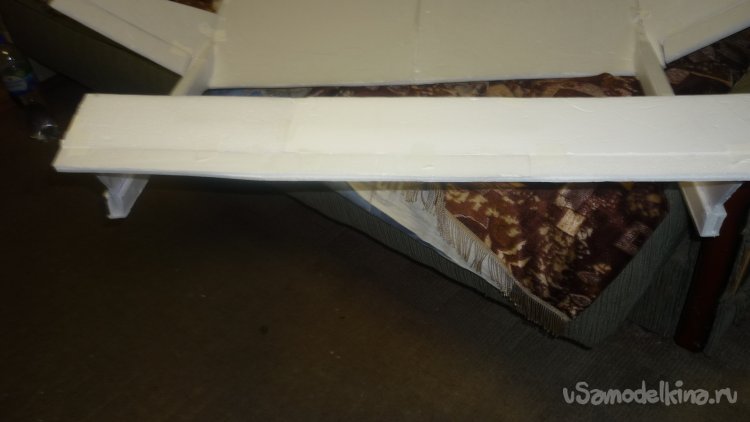

Монтирую составные ,концевые крылья. Предварительно вырезав на них элероны и навесив их на бумажный, малярный скотч.
Фотография для сайта "У Самоделкина".
Я не стал акцентировать ваше внимание на установку сервомашинку управления элеронами и руля высоты.

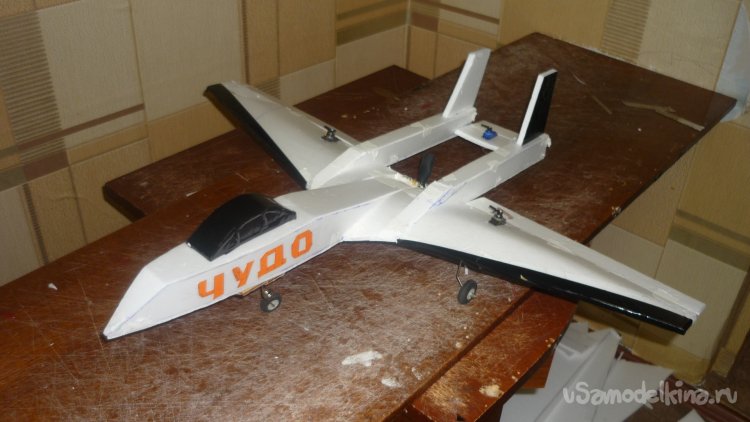

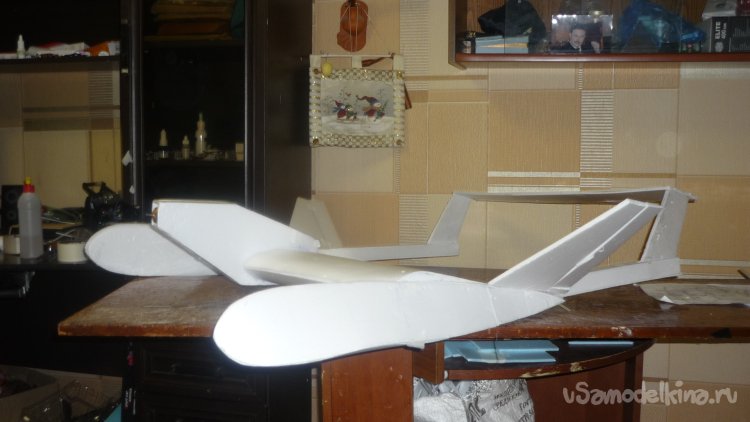

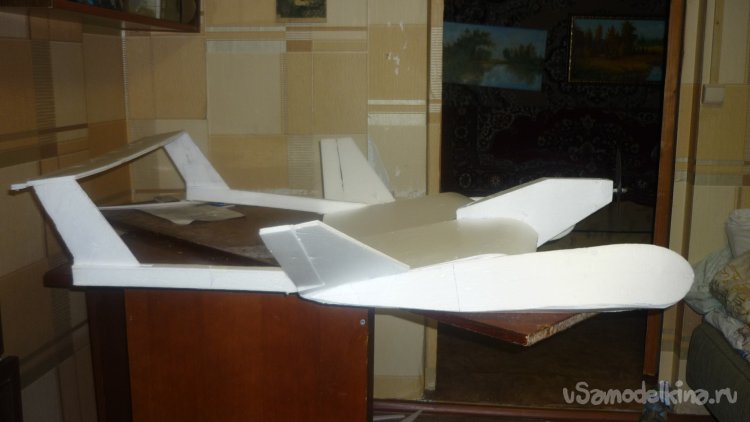

Фотографии готовой авиамодели.
На этом прощаюсь с вами. До скорого свидания однако.
Ваш Валерьян Самоделкин.
