Придуманная авиамодель - «Ветер»

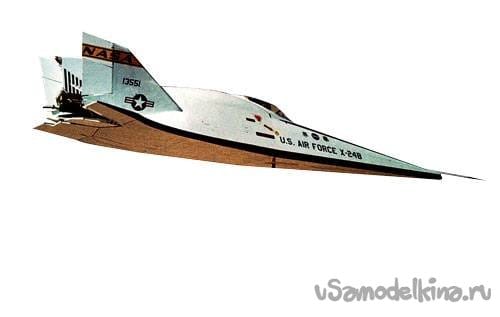

Друзья , хочу рассказать о постройке интересной авиамодели. Просматривая фотографии новых космических аппаратов, мне понравились конструкции новых космопланов.

Придуманная авиамодель - «Ветер»

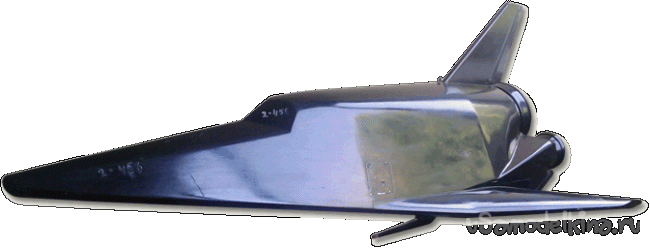

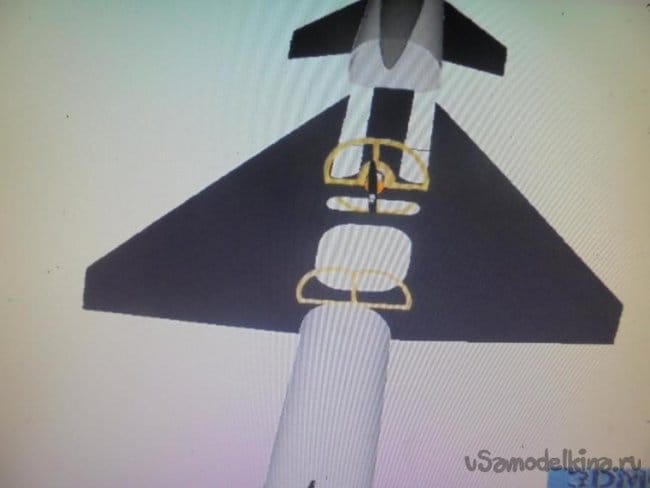

А тут попался мне на глаза вот этот рисунок.

Вот я и решил построить что-то похожее.

Чертежей нет. Смутный образ модели возникает в моём воображении.
Вначале просмотрел электронику, что есть в наличии.

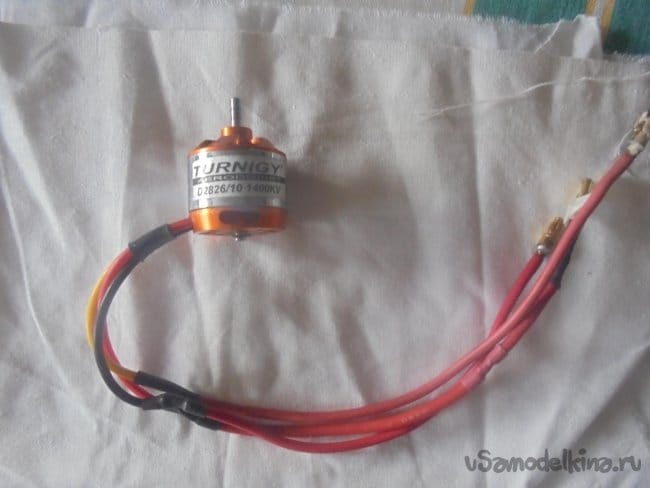

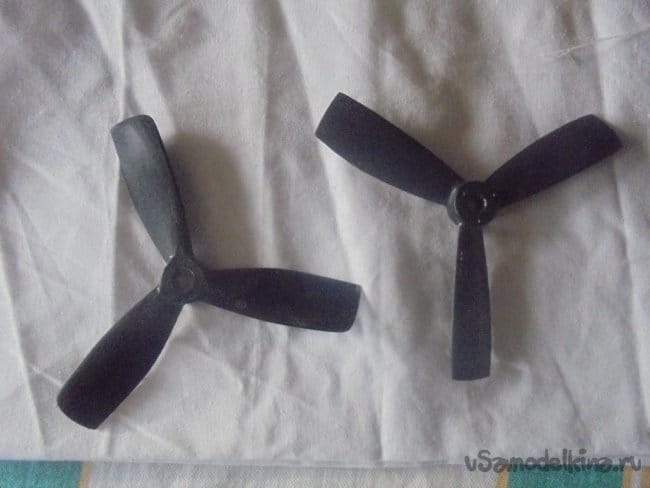

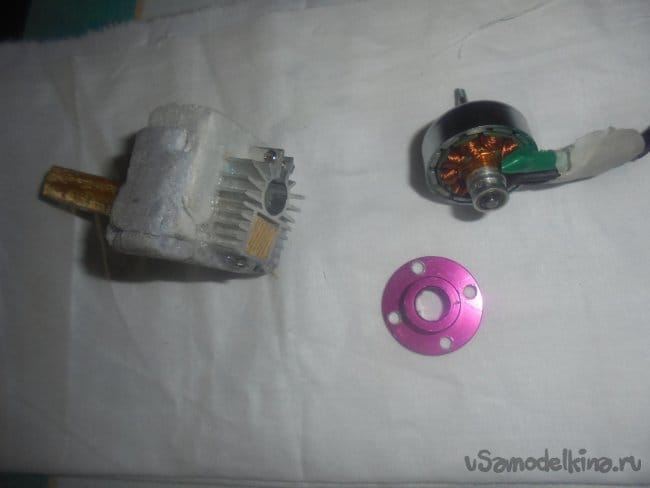

Завалялись у меня два моторчика и винты маленькие.






Вот под них размер просчитал.
Всё делается так – посмотрел и вырезал. Подогнал к месту – приклеил. Сплошная импровизация. Сам не знал, что из этого получится.
В голове – ветер. Вот и имя само собой появилось у модели – «Ветер».

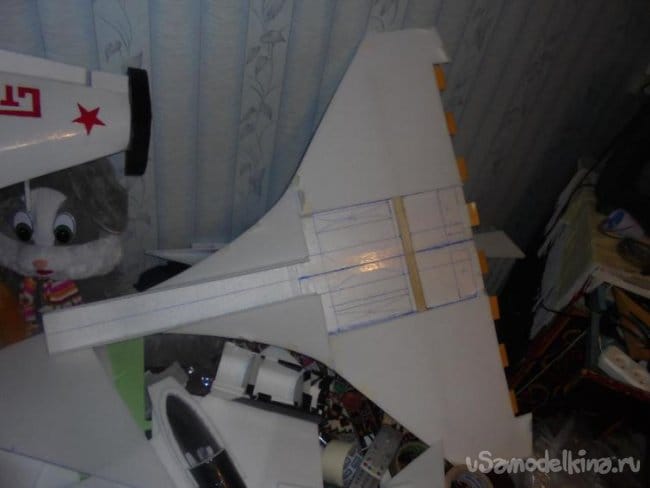

Вырезал из потолочки несущее крыло, обычной, треугольной формы.

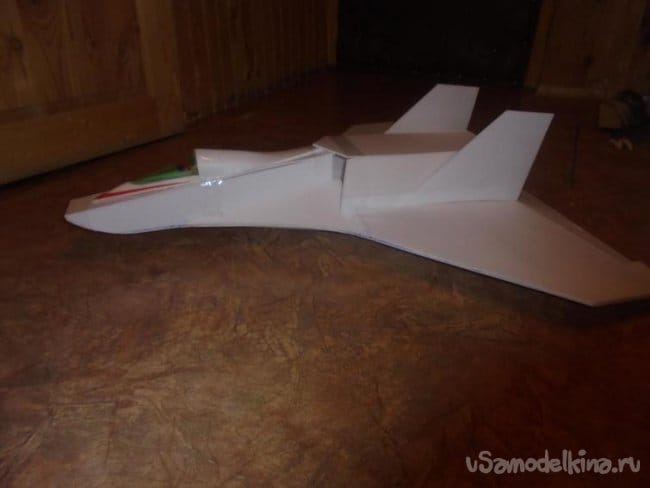

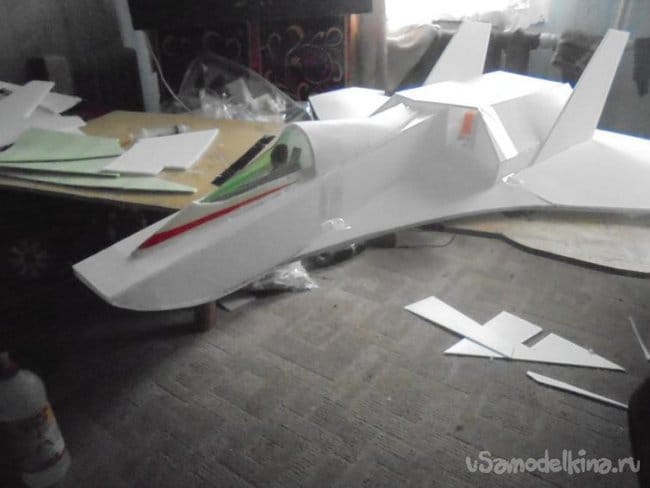

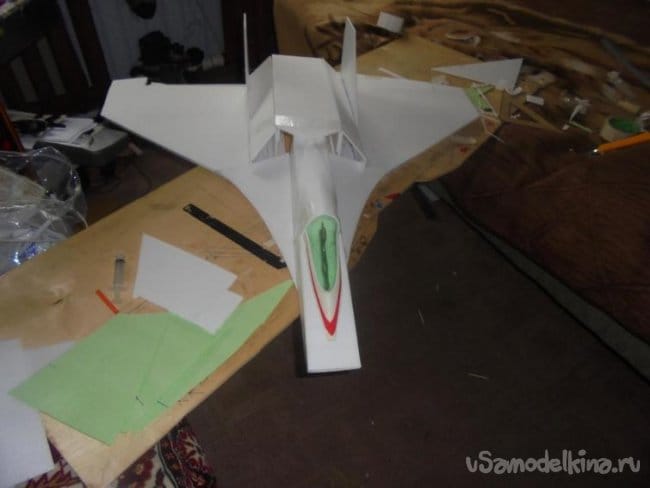

На это крыло приклеил боковины фюзеляжа. Сверху вклеил кабину , которую вырезал из пластиковой бутылки.

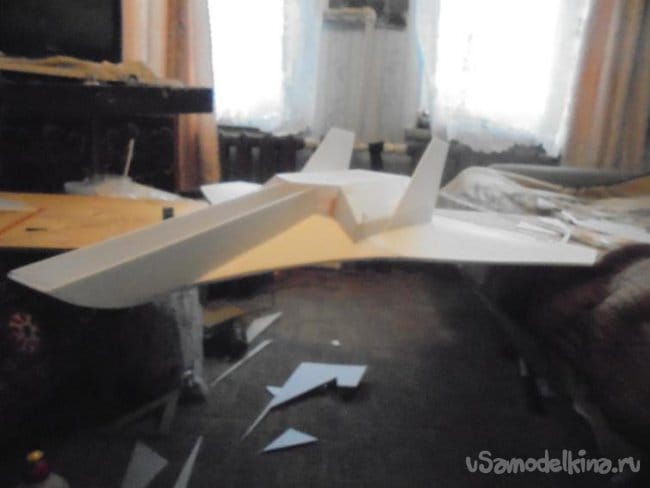

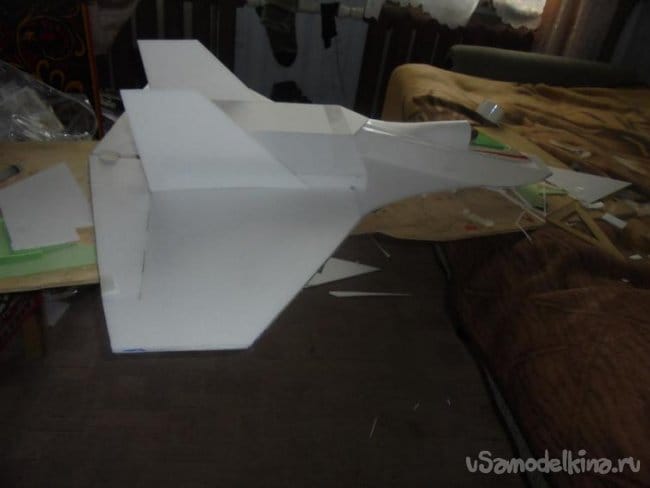

Вырезал кили, примерил и приклеил.

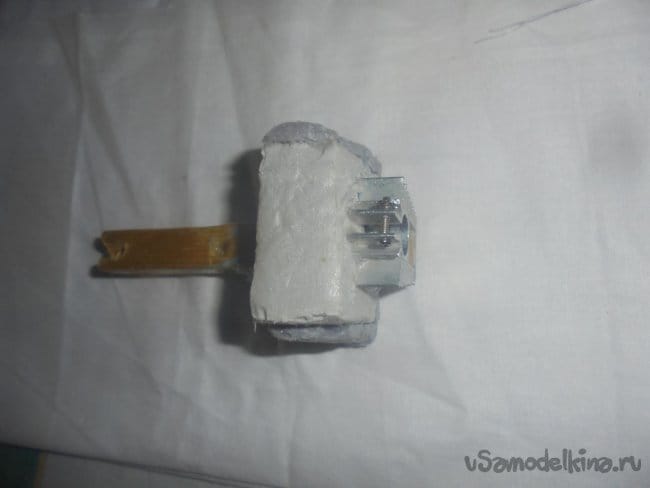

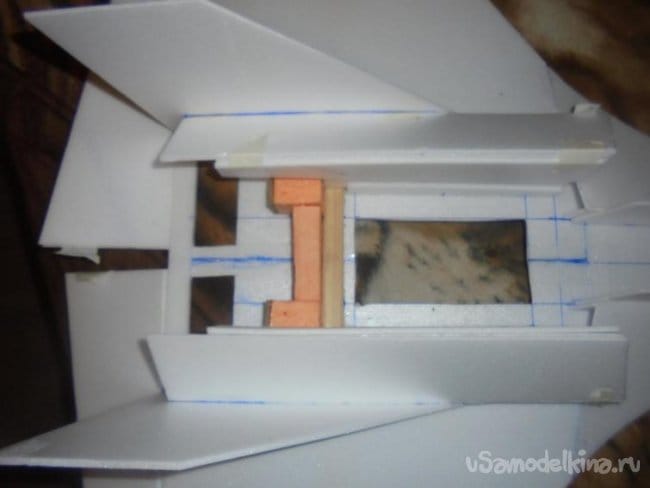

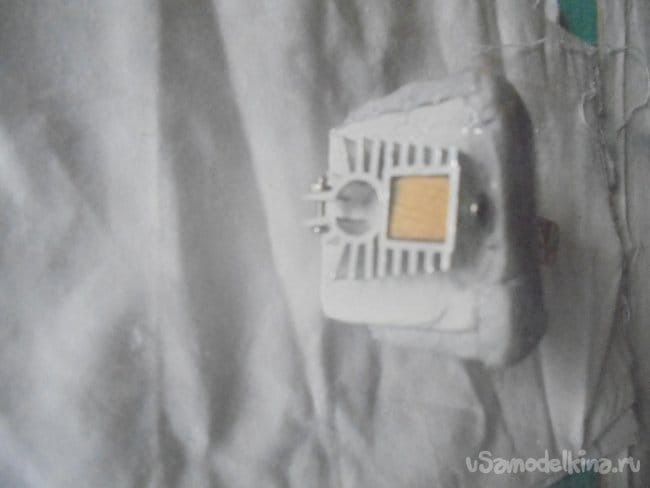

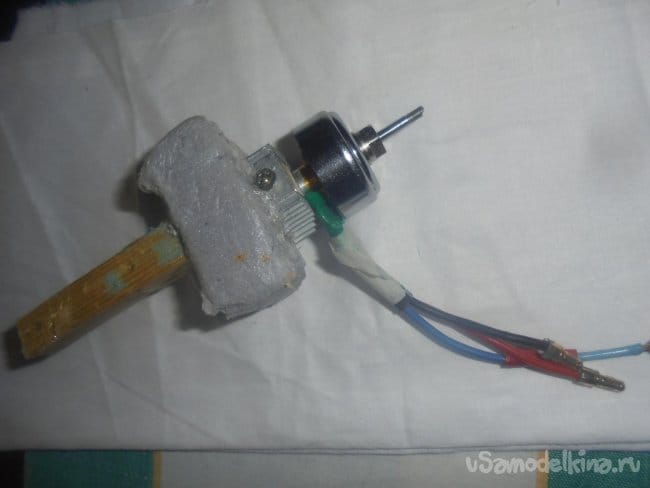

Для крепления моторов вклеил кусочки утеплителя «пеноплекс», на которые приклеил фанерки размером 40 х40 мм. К ним будут приворачиваться моторы.

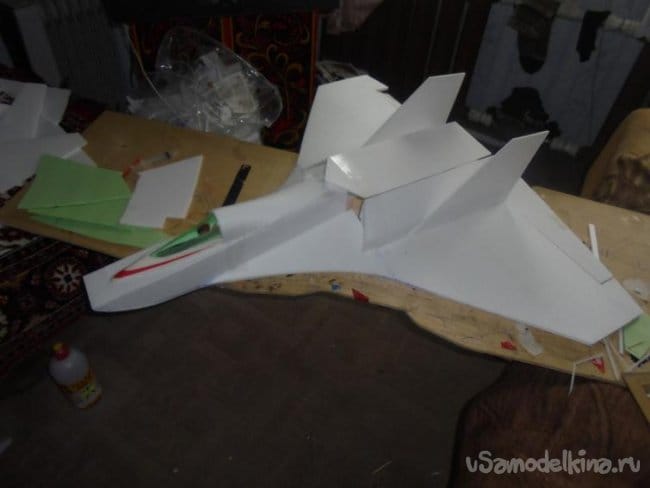

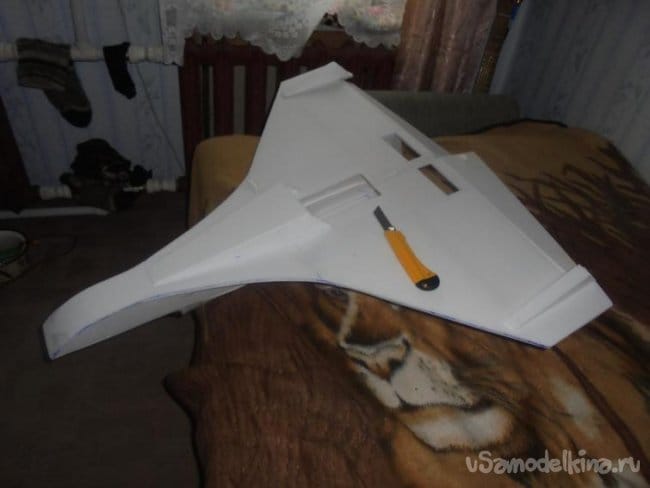

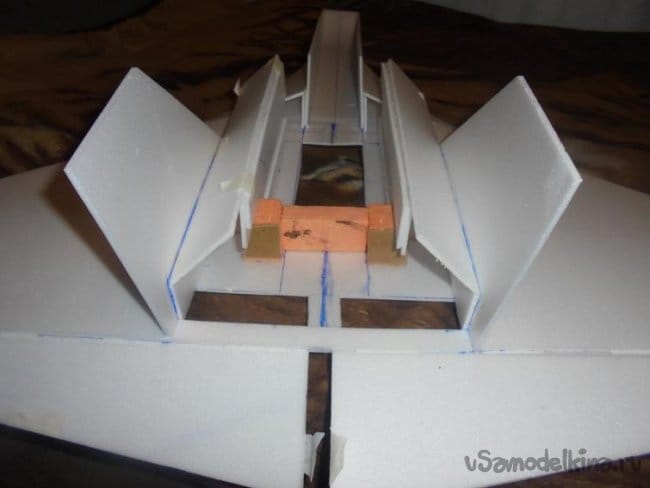

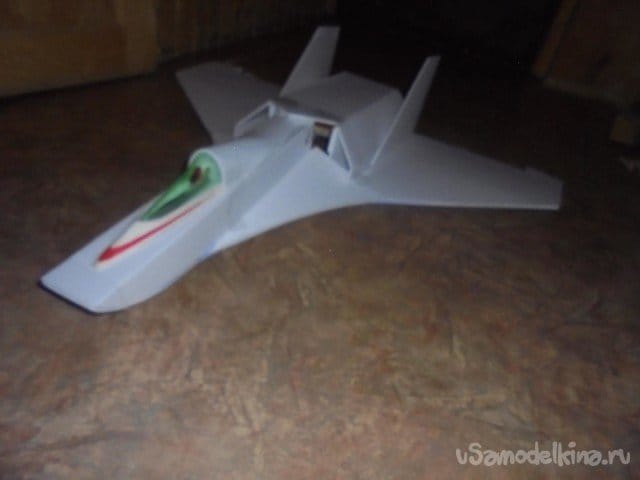

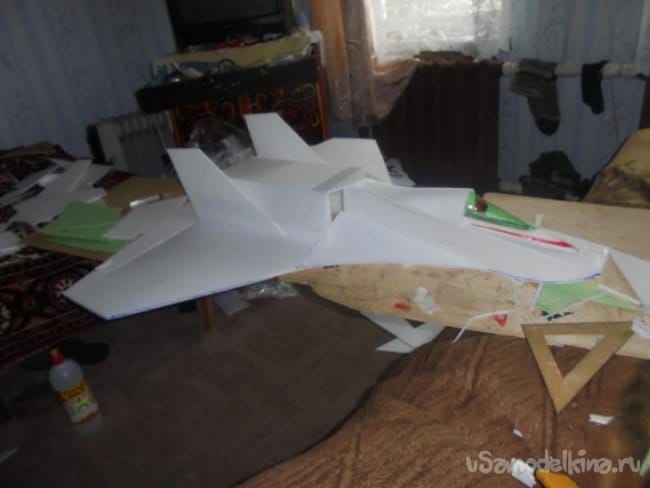

Вклеил боковые стенки воздуховодов. Сверху это всё закрывается крышкой и выглядит вот так.

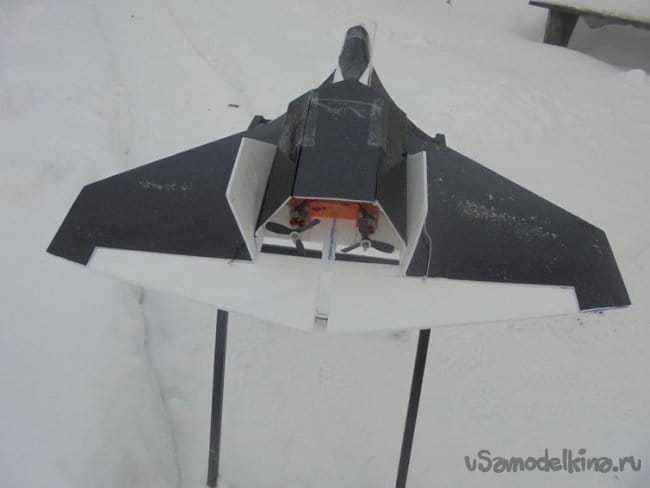

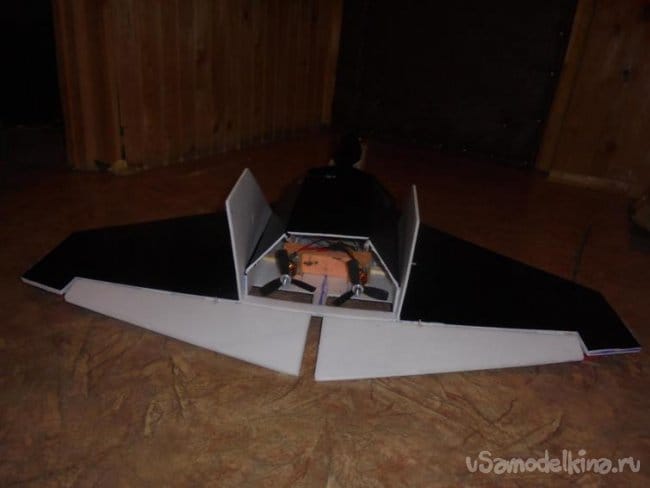

Установил моторы, навесил элевоны, смонтировал сервомашинки, уклеил кабанчики, подсоединил тяги.



Обтянул модель цветным скотчем.

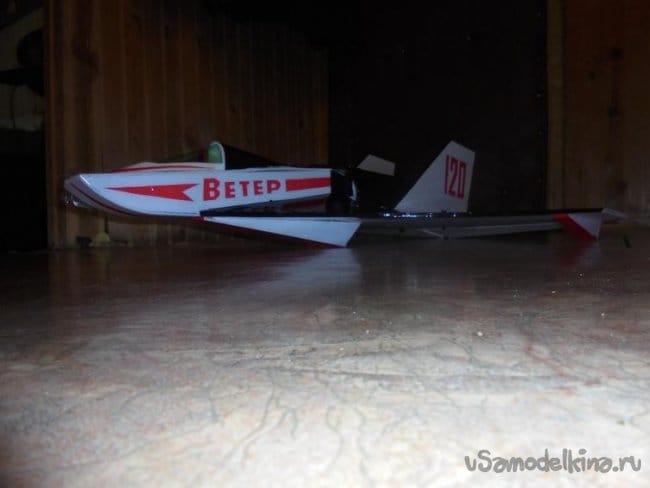

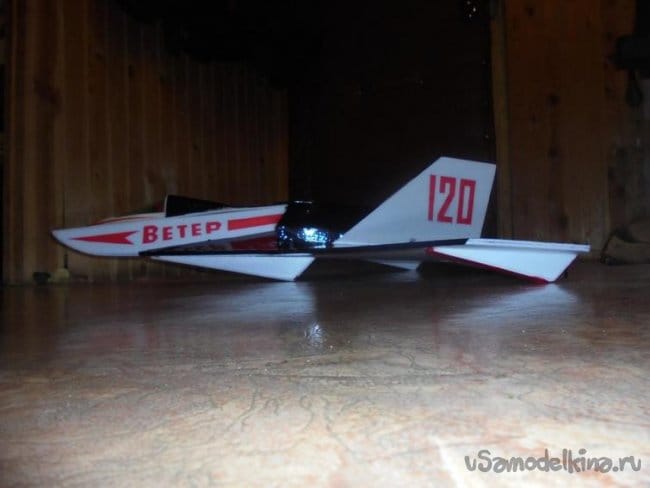

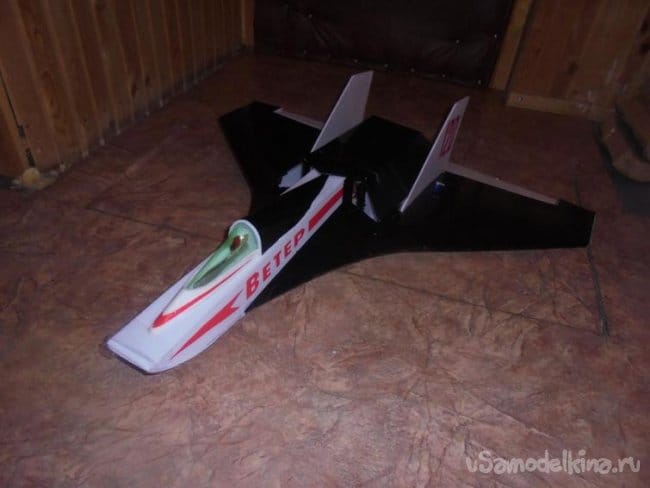

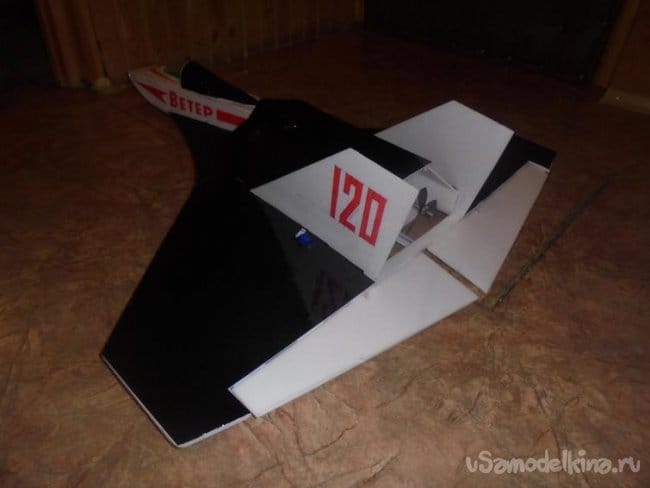

Всё! Модель готова.





Материалы.
Потолочная плитка (потолочка) - 4 мм.
Клей универсальный, влагостойкий – «Титан».
Цветной скотч.
ТТХ.
Длина – 1100 мм.
Размах -.900 мм.
Вес (полётный) – 550 г.
Мотры – АХ-3208N 1100.

Данные теста:
Батарея: 11.5v
Ток: 9.7A
Пропеллер: 8x3.8
Тяга: 550g
Винты – 4 х 4,5 трехлопастные, разнонаправленные – 2 шт.
Регуляторы 40А. – 2 шт.
Аккумулятор – 1300 3S.
Сервомашинки - НХТ900.

Мои винты немного поменьше и тяга будет тоже меньше, но учитывая, что винты трёхлопастные и их два, тяги дложно хватить.

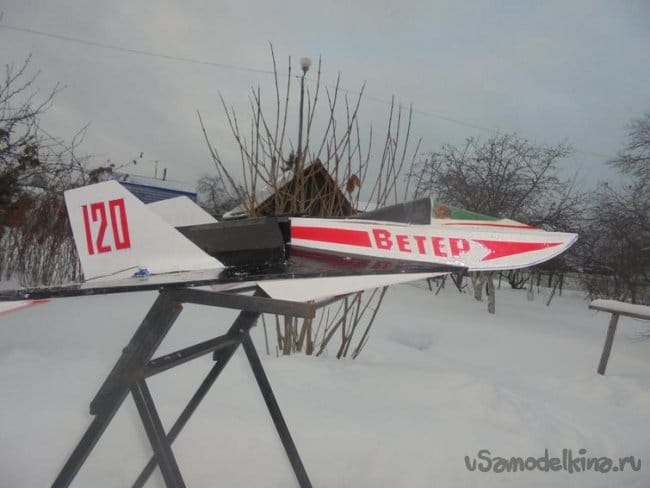

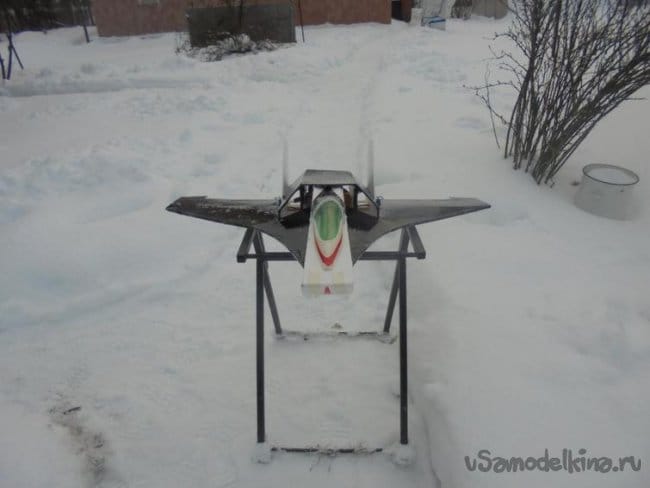

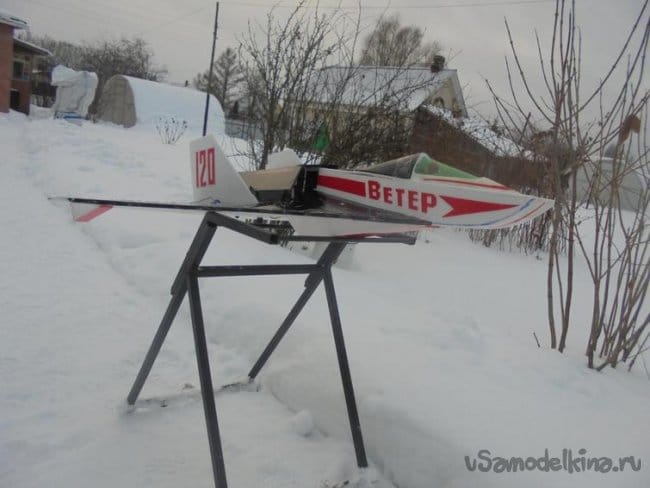

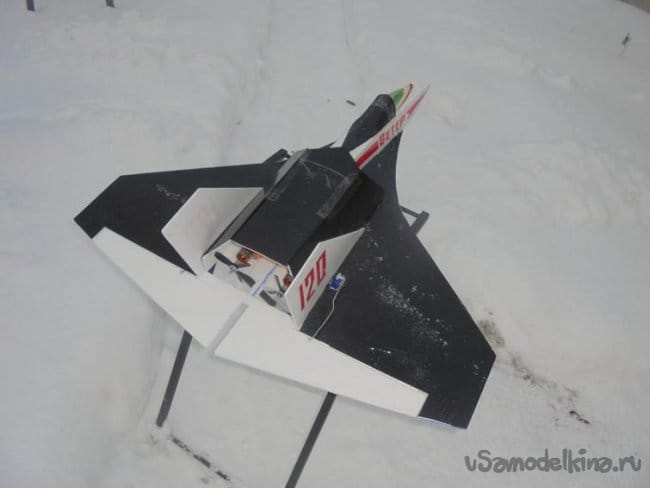

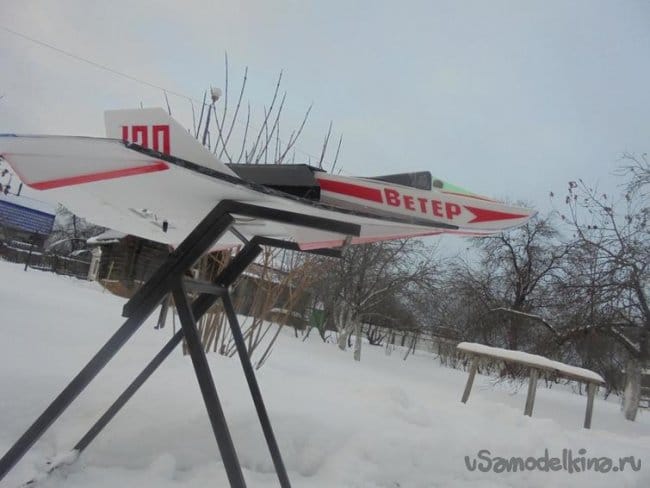

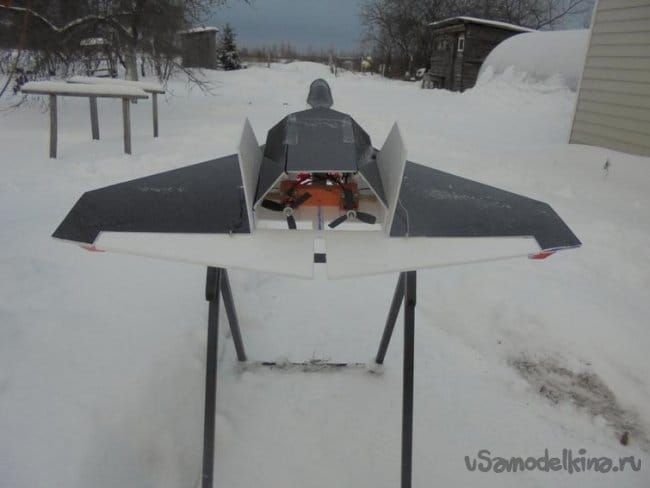

Модель на предстартовой проверке.








Ну и , конечно, селфи с моделью.

До встреч! В.Самоделкин.
