Здравствуйте , уважаемые авиамоделисты.
Сегодня я решил показать вам , как я создавал свою новую авиамодель «Коршун» СВ – 190.
Прежде всего хочу объяснить , почему я так назвал свою авиамодель.
Красный коршун –крупная хищная и агрессивная, но невероятно изящная и красивая птица, которая способна на протяжении длительного времени буквально «зависать» в небе в поисках своей добычи.

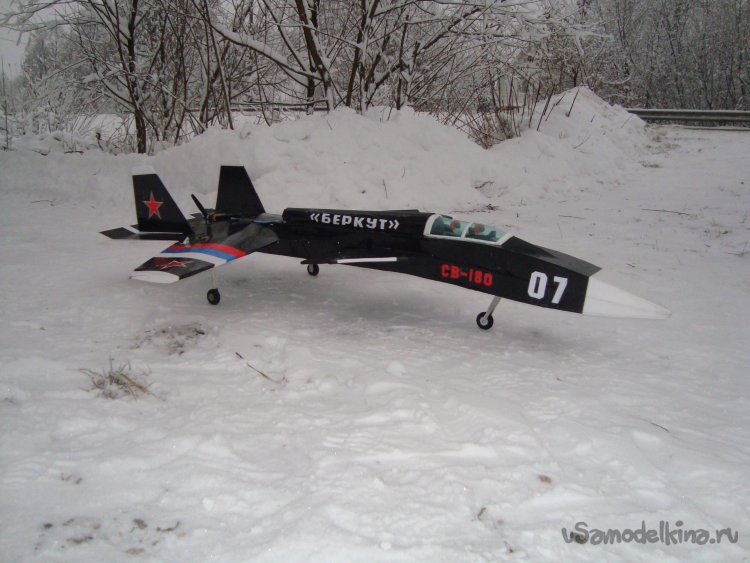

Я вновь вернулся к теме крыла обратной стреловидности, но мне не захотелось повторять свою первую модель «Беркут» и я решил создать модель более похожую на прототип.

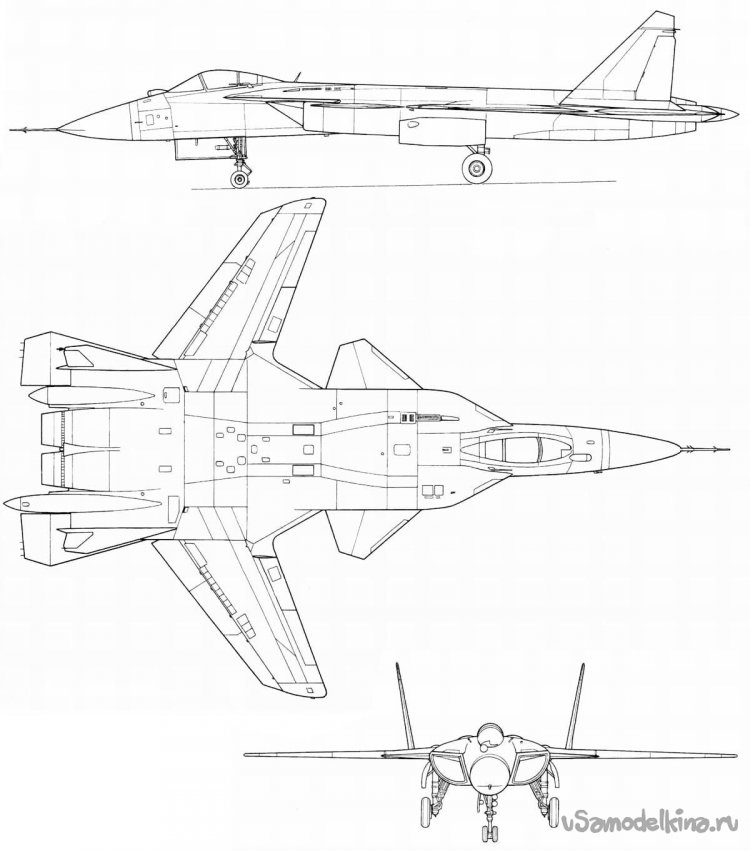

Для этого использовал вот эти рисунки - чертежи.
Заранее оговорюсь, что это не копия!
Строить модель решил из подложки под ламинат размером 800 х 500 х 5 мм.

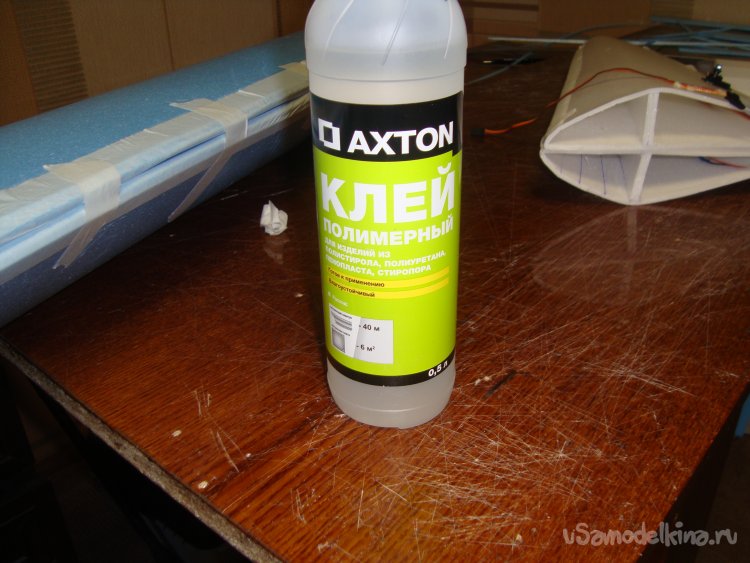

Клей применяю двух видов. Влагостойкий, универсальный «Русский титан» и «AXTON».
Модель создаётся вот под такую электронику.
Мотор – 3010 1300kV.

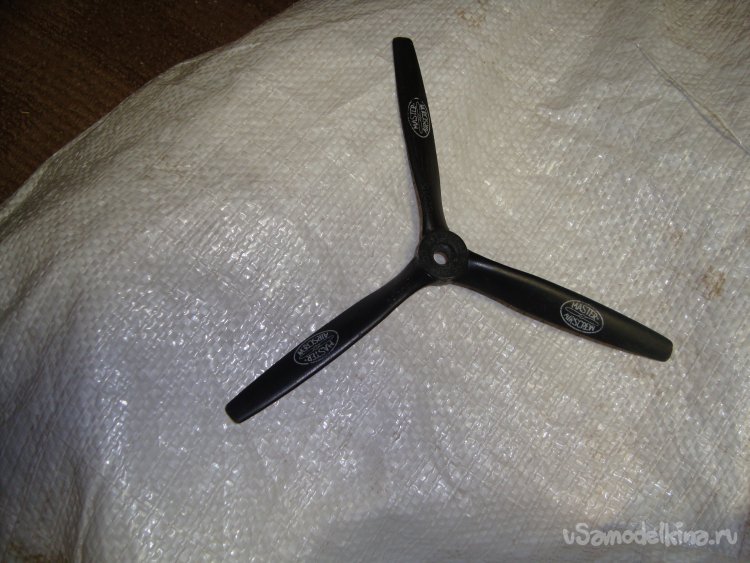

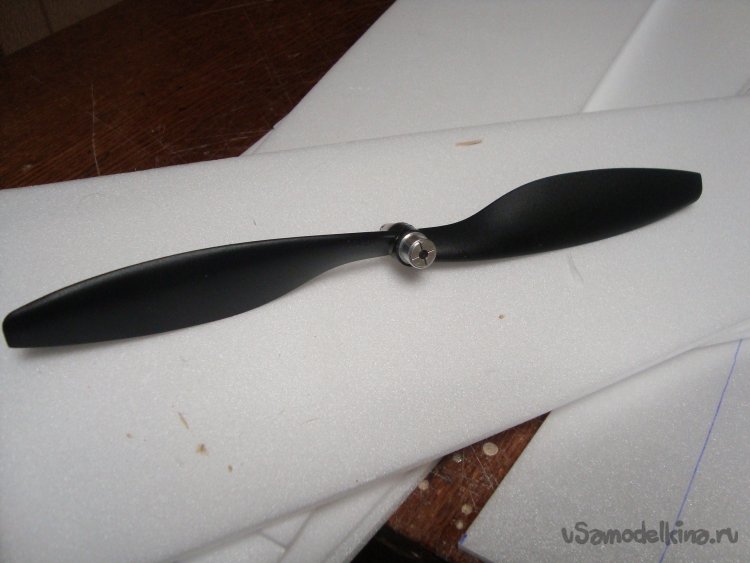

Винт трёхлопастный 8 х 6 или 10 х 8.
Регулятор – 60 А.

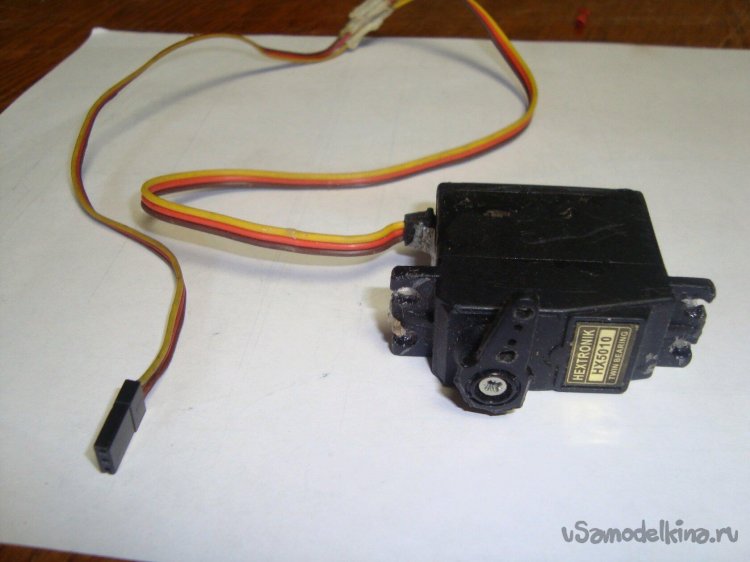

Сервомашинки – MG90S и HX 5010 ( на вектор тяги по высоте).
Аккумулятор – 1500 mAh.
Размеры модели .
Длина – 1450 мм.
Размах – 970 мм.

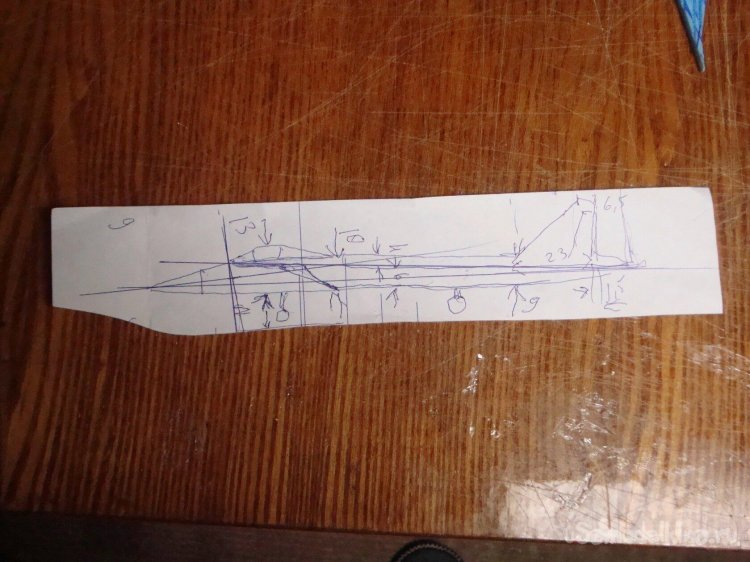

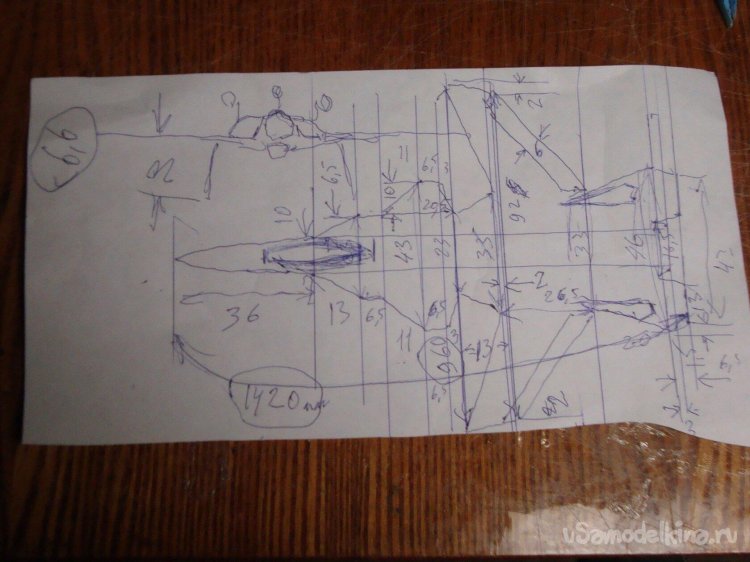

Мой рабочий чертёж с размерами.

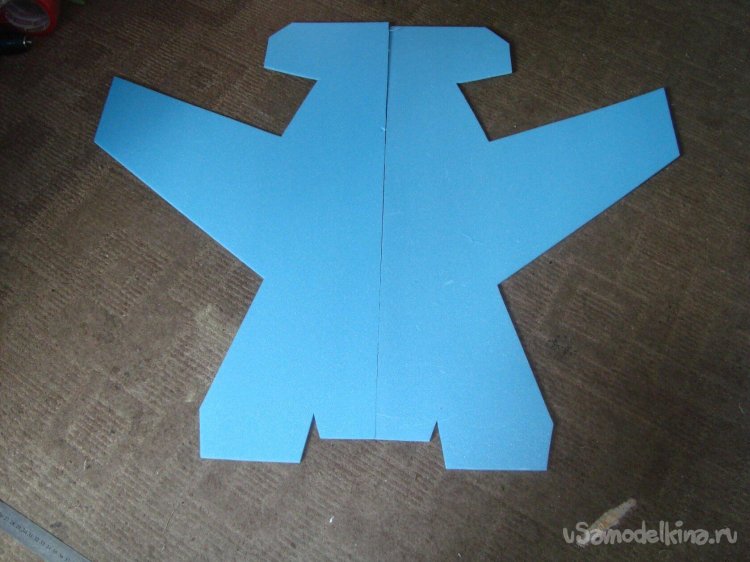

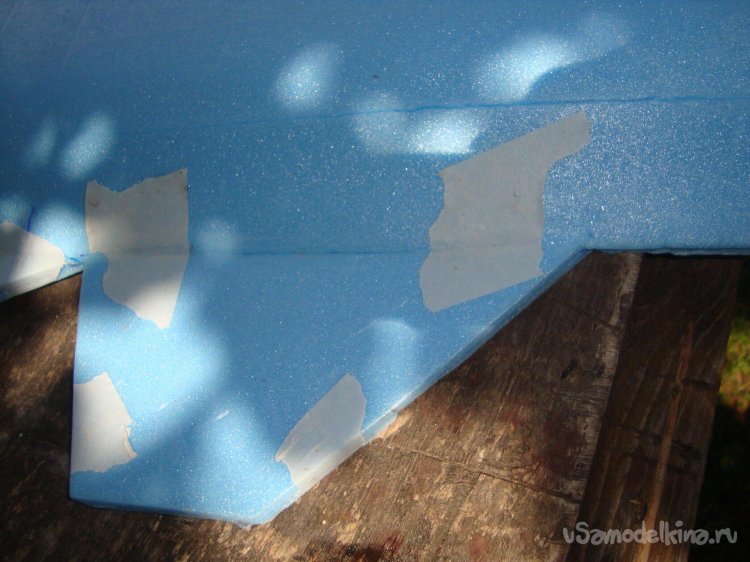

Как обычно, вырезал заготовки для несущей плоскости модели. Получилось две части,

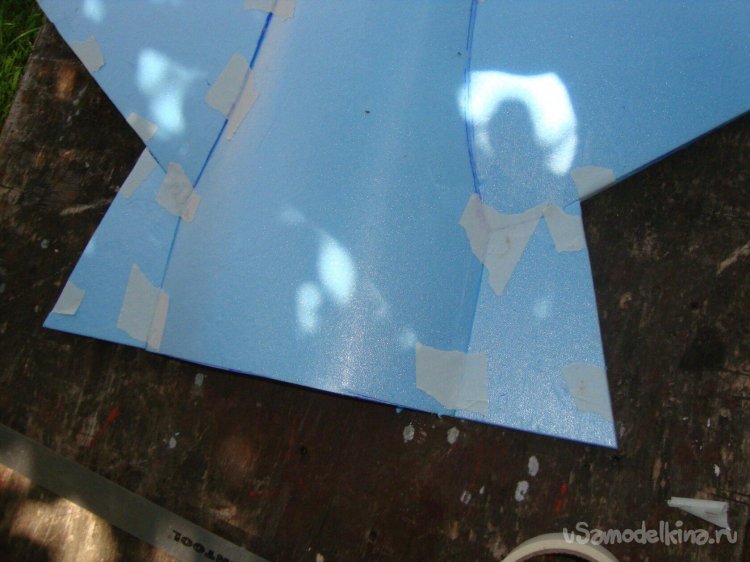

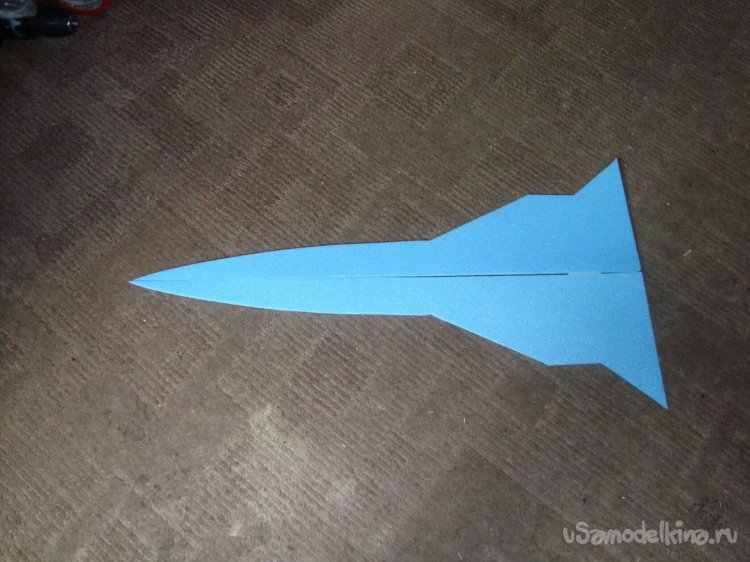

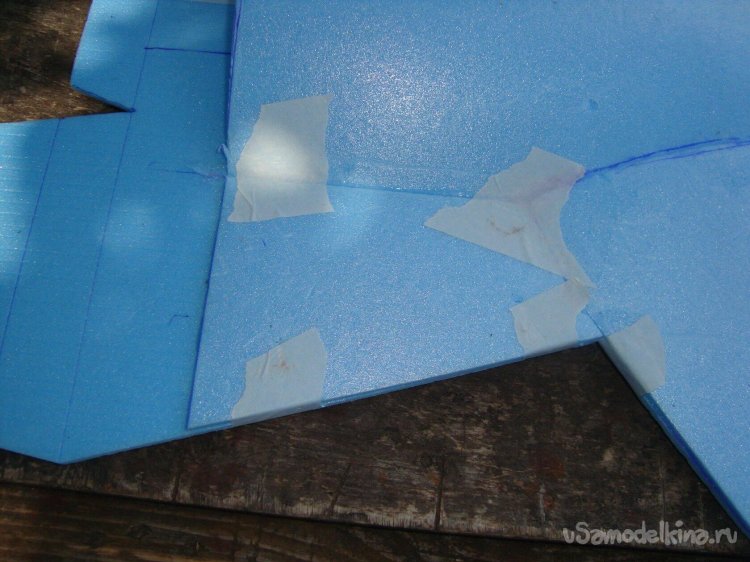

Склеил их в одну целиковую заготовку.

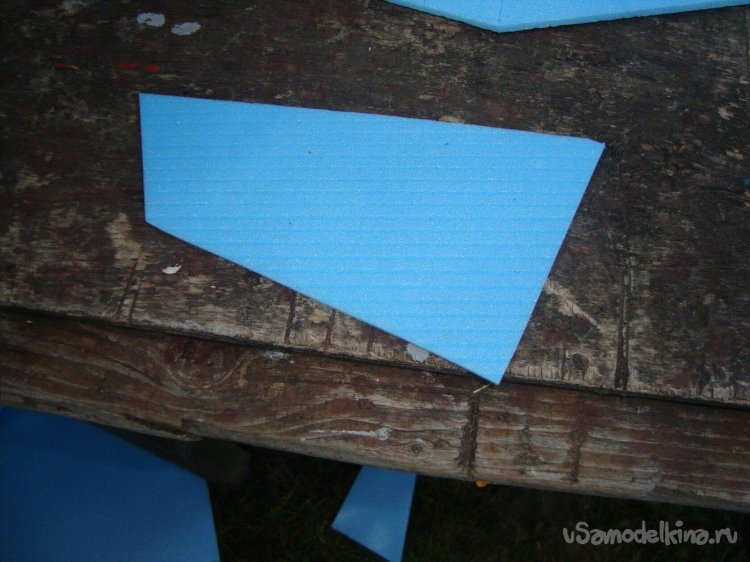

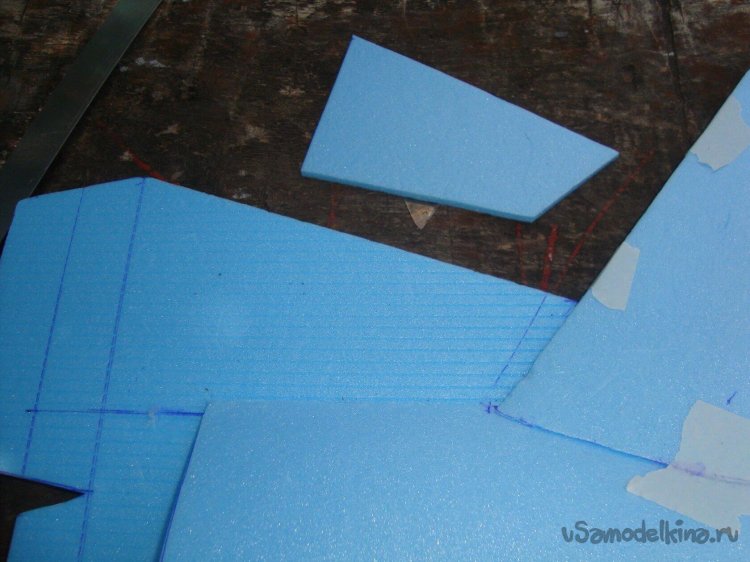

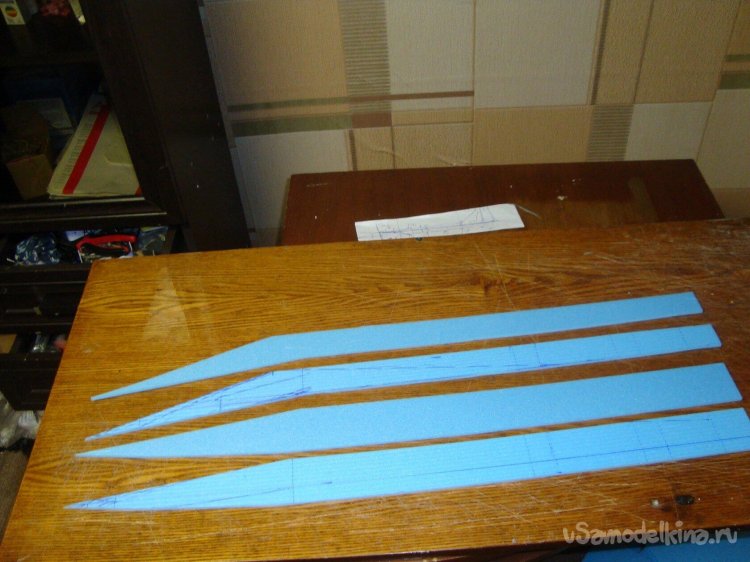

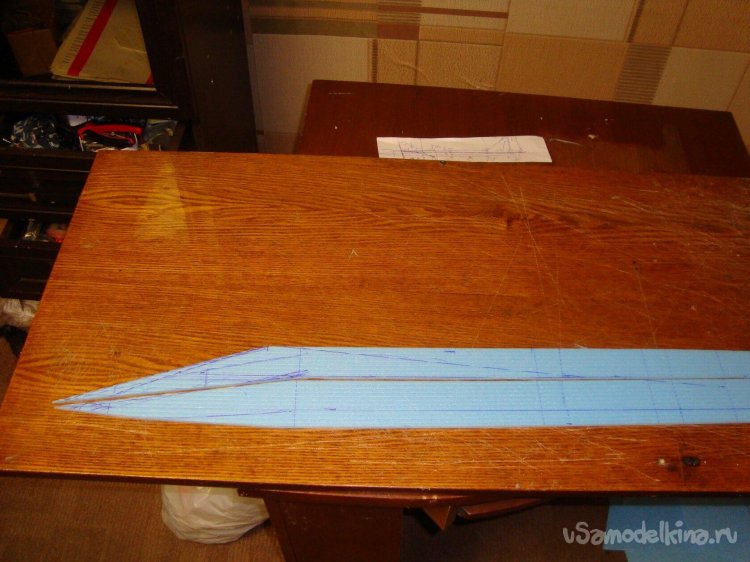

Вырезал боковые стенки фюзеляжа .

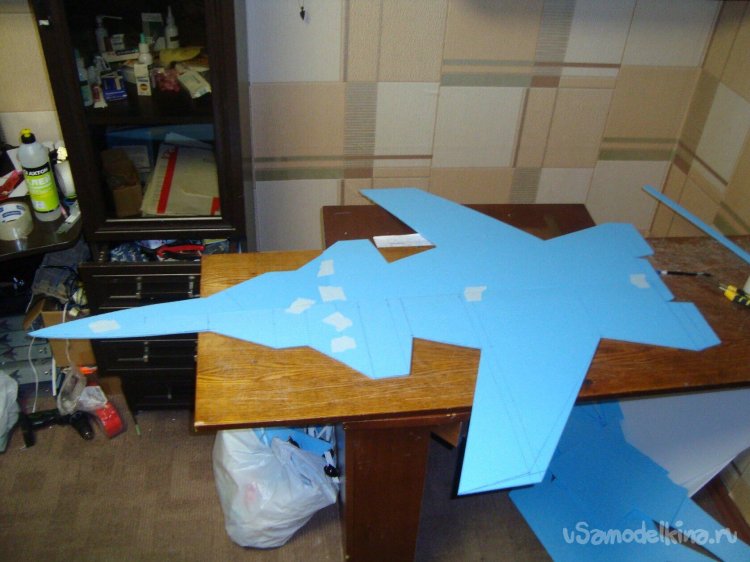

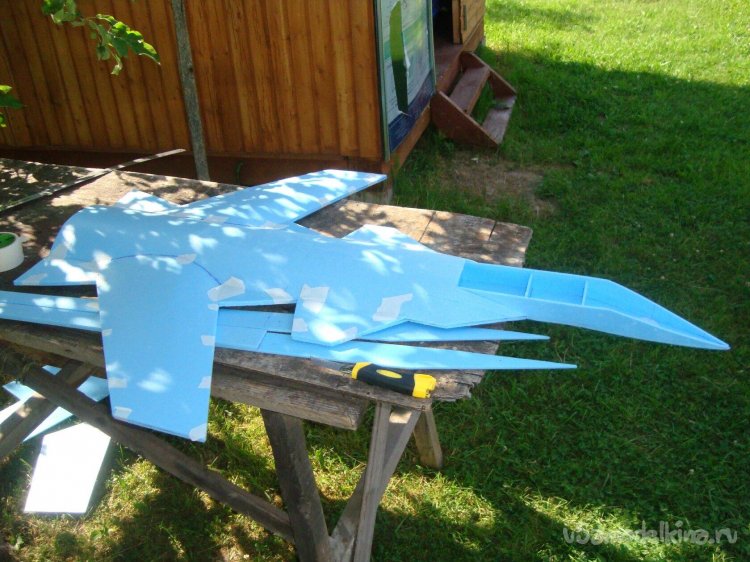

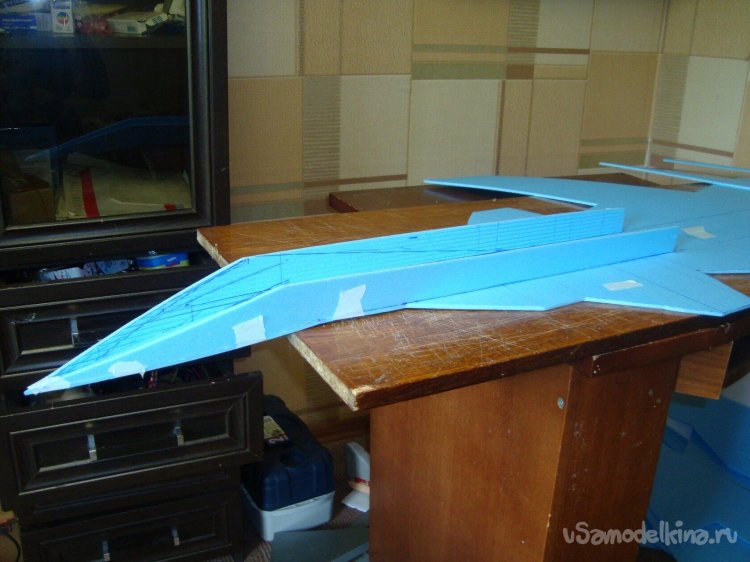

Смонтировал боковые стенки фюзеляжа на верхней поверхности несущей плоскости.

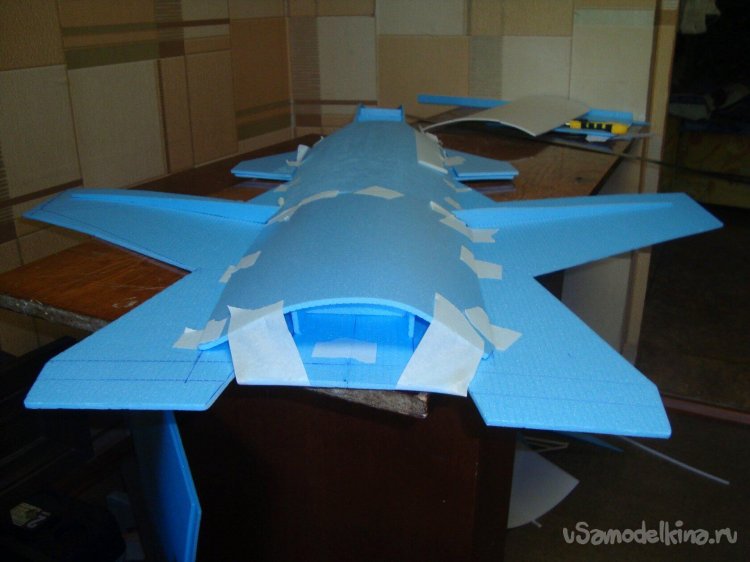

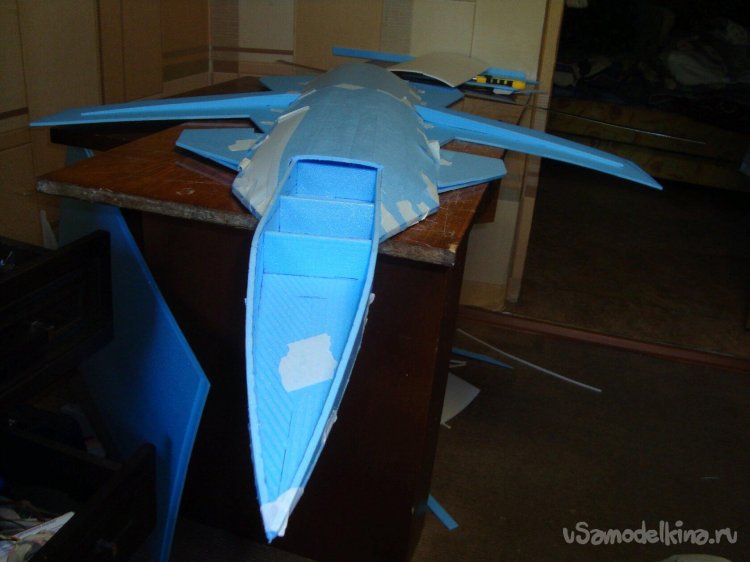

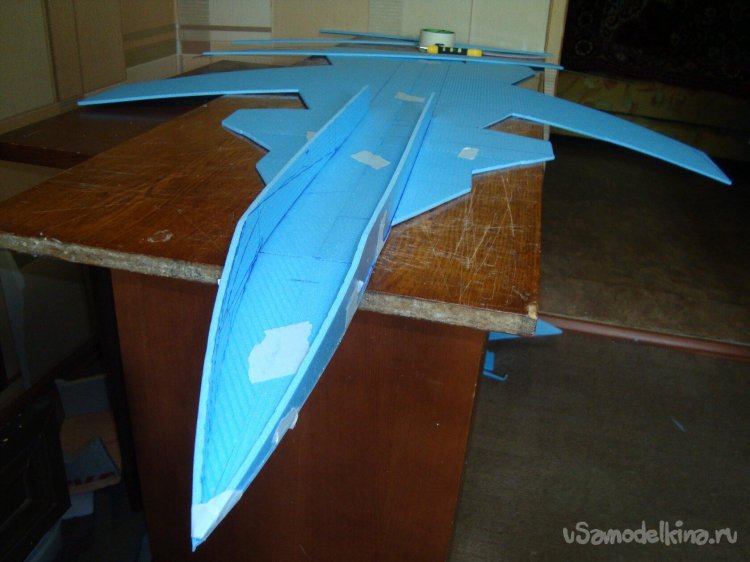

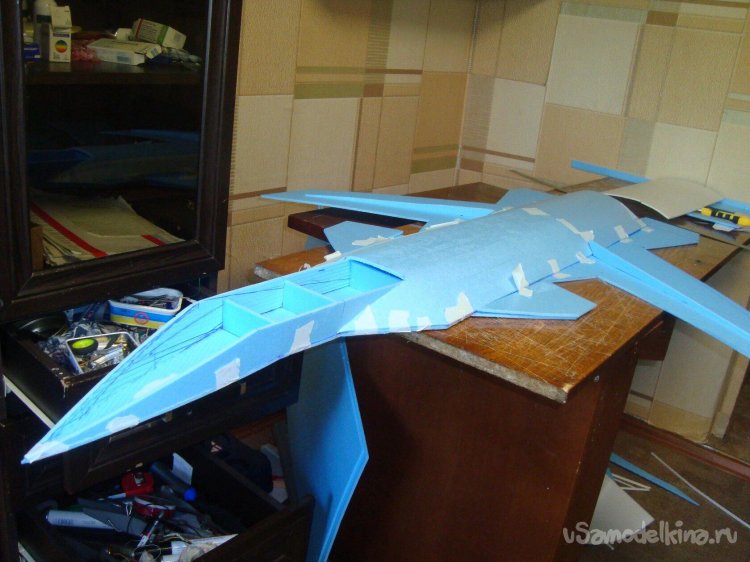

Вырезал заготовку и смонтировал верхнюю обшивку фюзеляжа

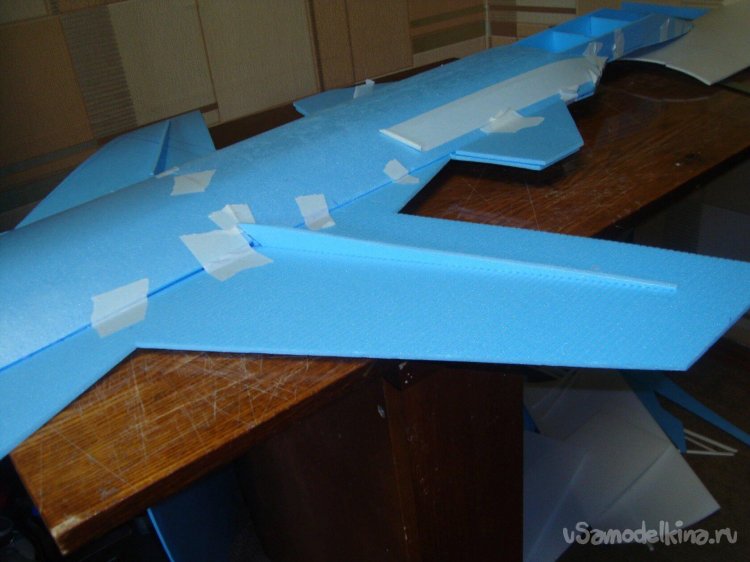

Вклеил лонжероны на крылья, которые вырезал из подложки.
Клеил на торец.

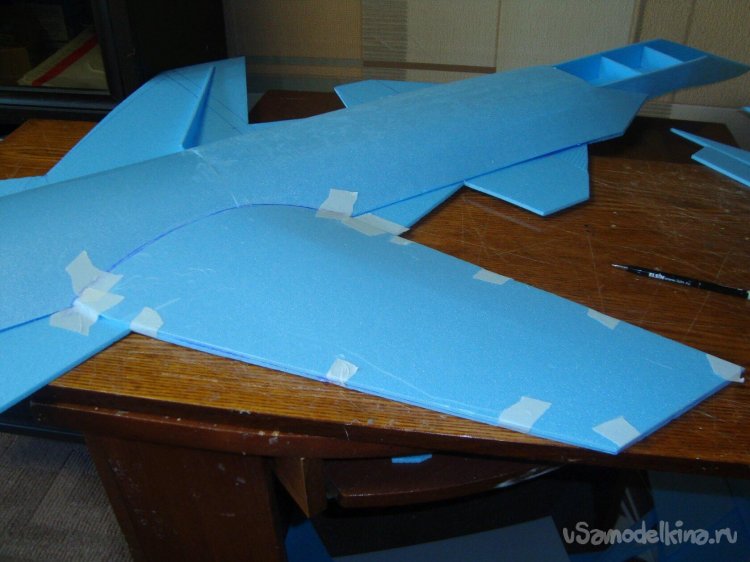

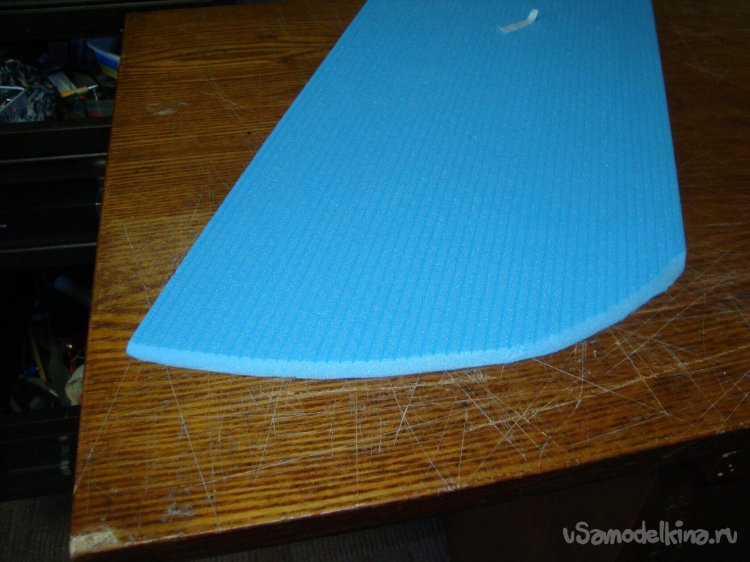

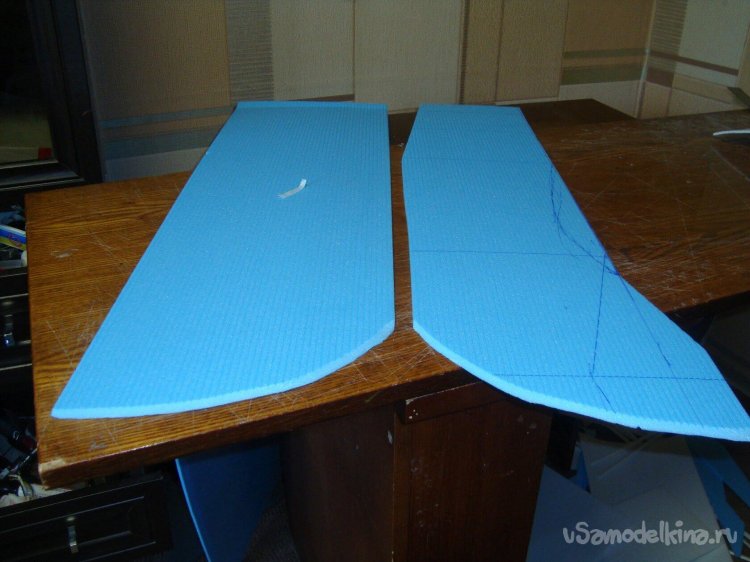

Вырезал заготовки на внешние обшивки крыльев.

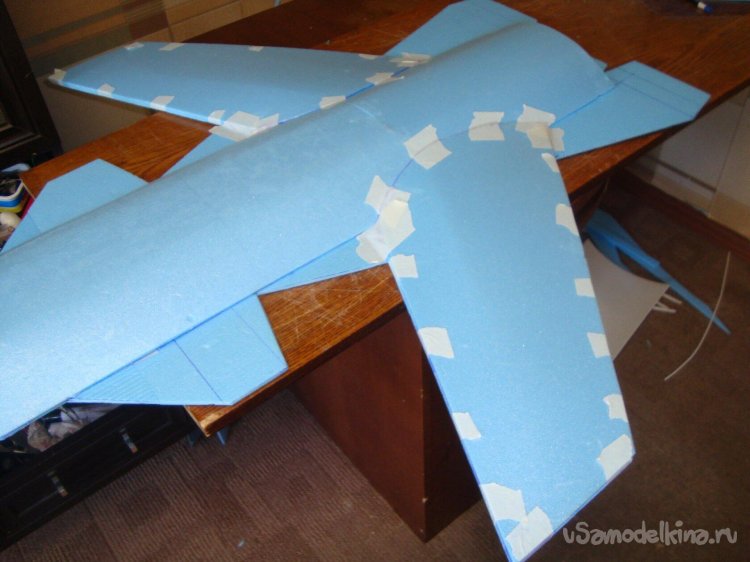

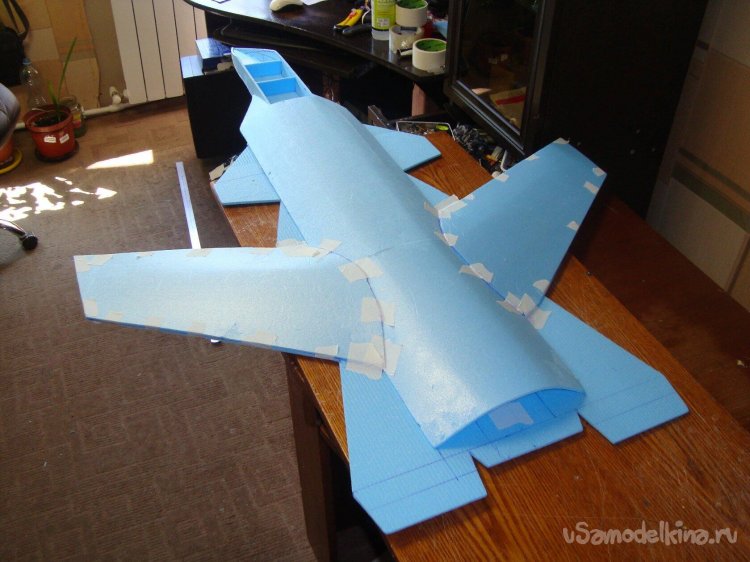

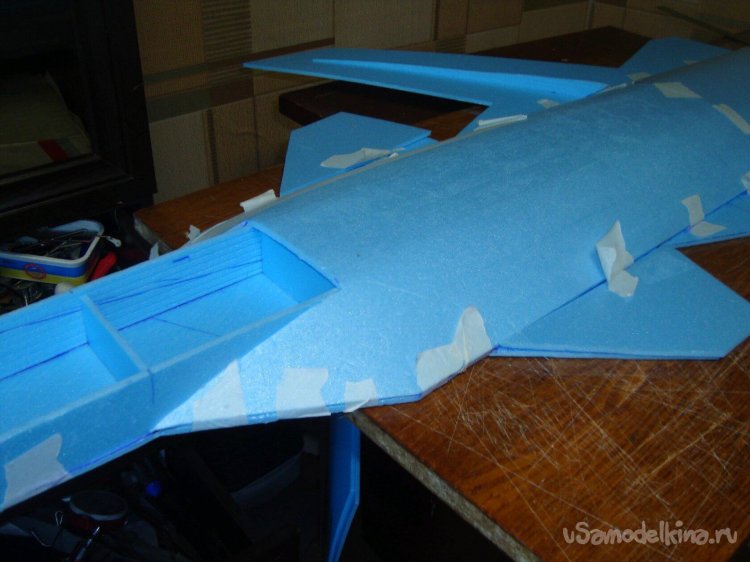

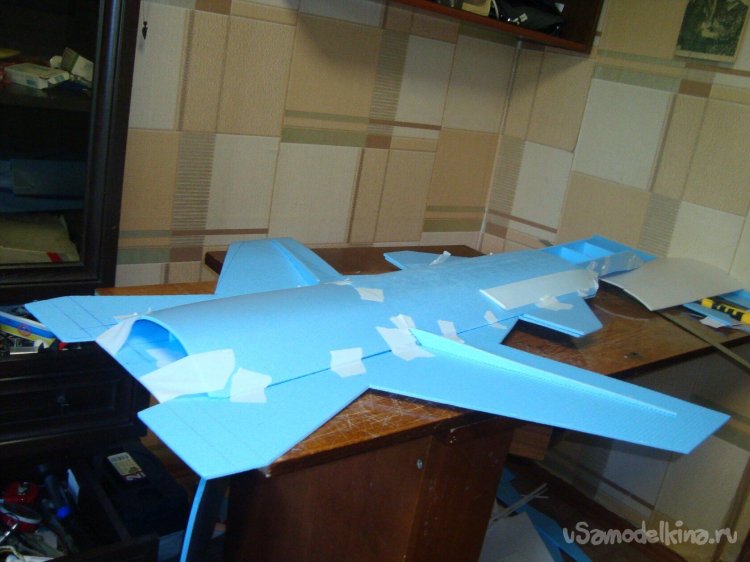

Смонтировал внешние обшивки крыльев.
Вклеил второй слой подложки в нужные места.
Вклеил второй слой на ПГО.

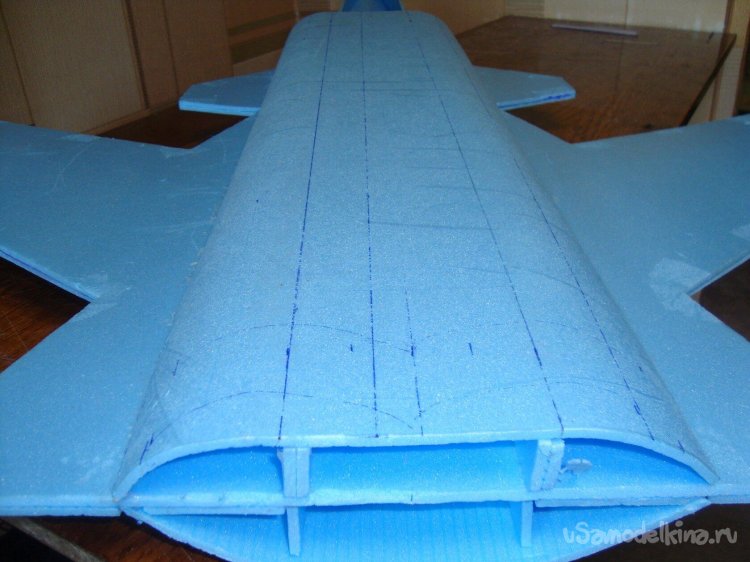

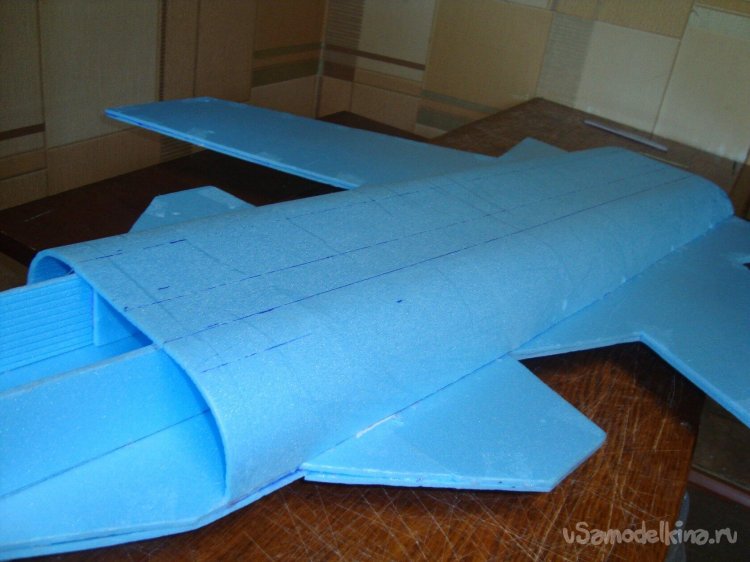

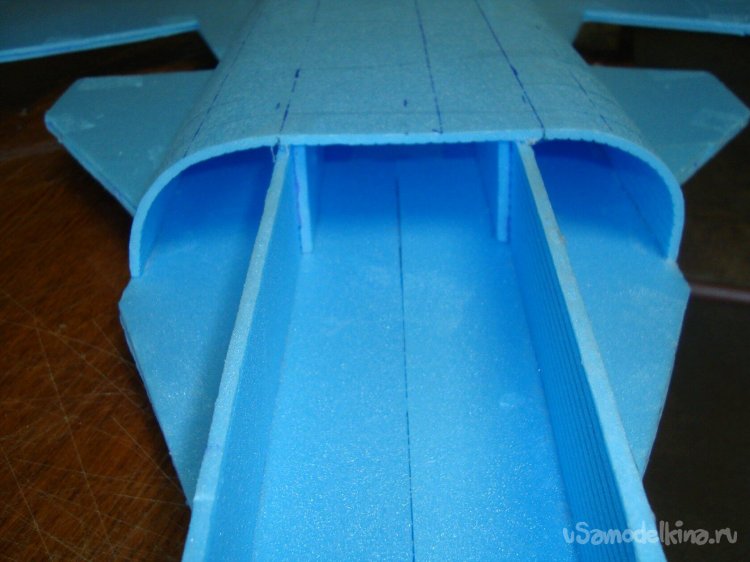

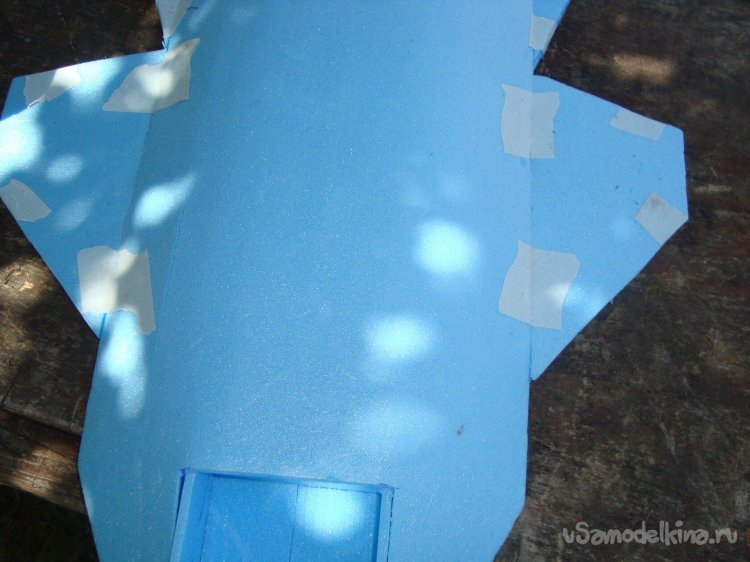

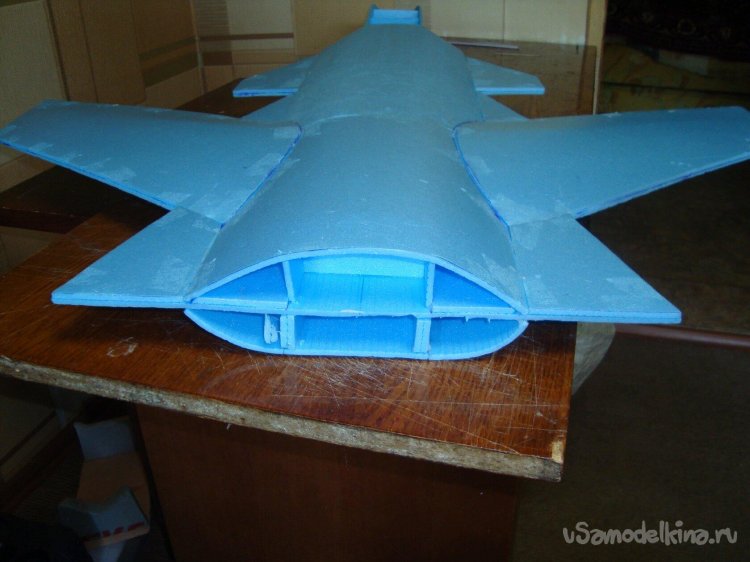

Перехожу к монтажу боковых стенок фюзеляжа и воздуховодов на нижней стороне несущей плоскости

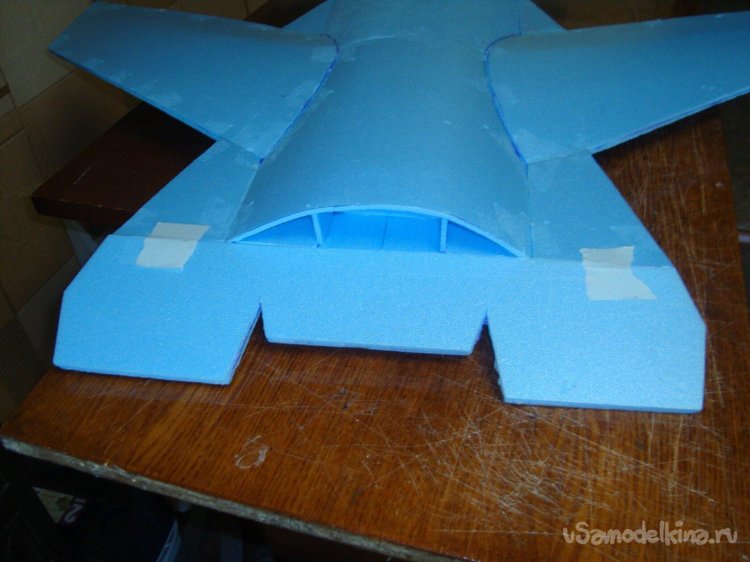

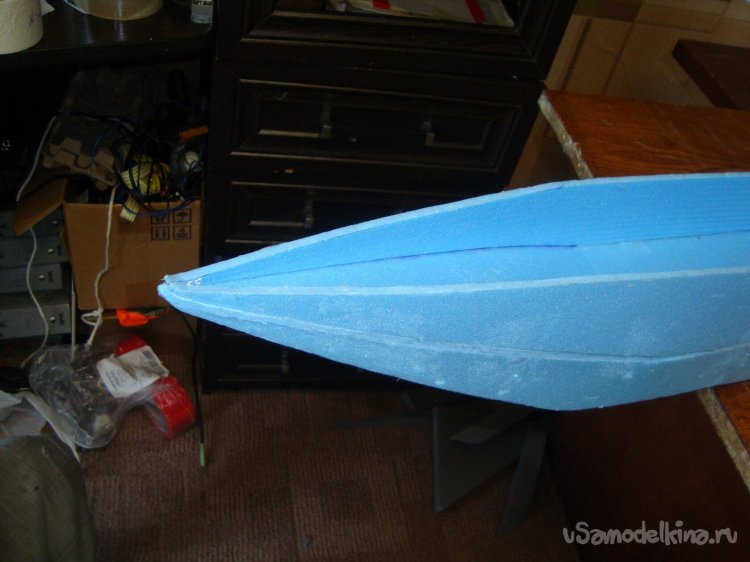

Вырезал заготовку на общую , нижнюю обшивку на фюзеляж и воздуховоды.

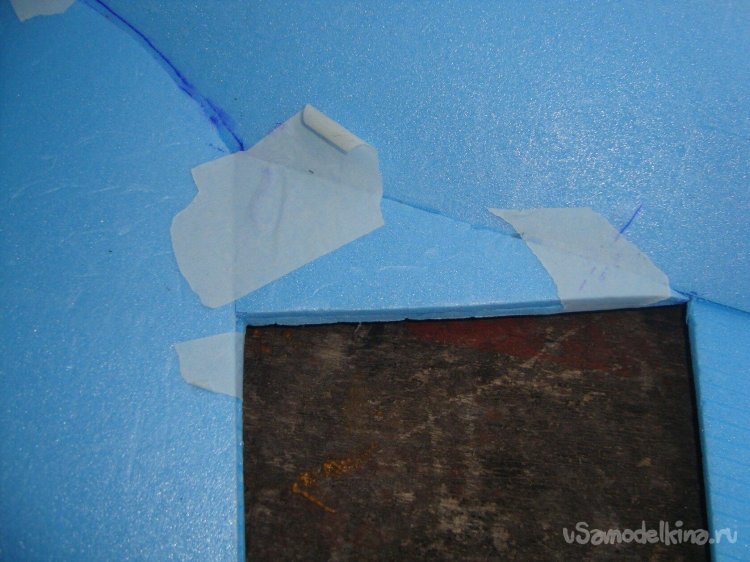

Прежде чем гнуть обшивку, обтяную подложку прозрачным скотчем, что бы не потрескалась.
Смонтировал .

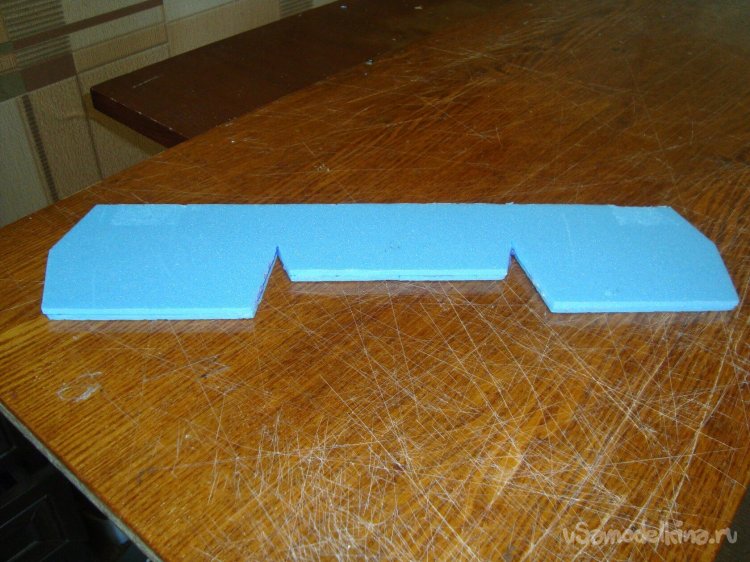

Из двух слоёв подложки склеил руль высоты.
Примерка руля высоты.

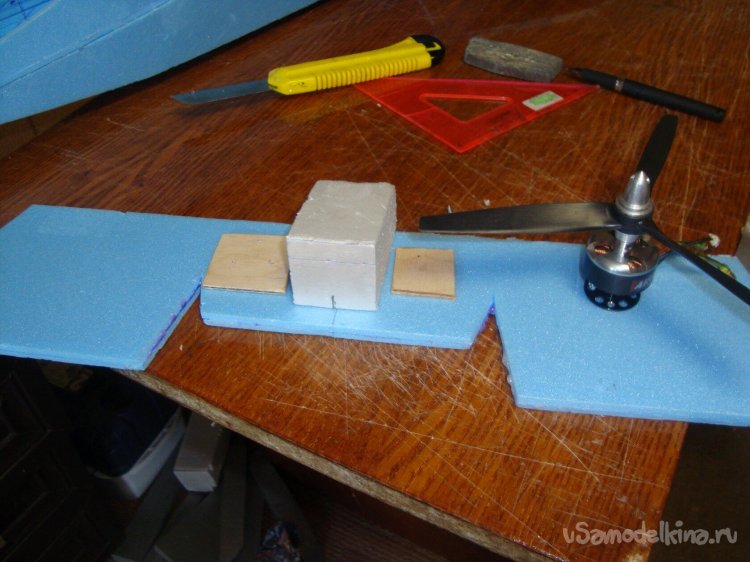

Набор деталей для управляемого вектора тяги по высоте.

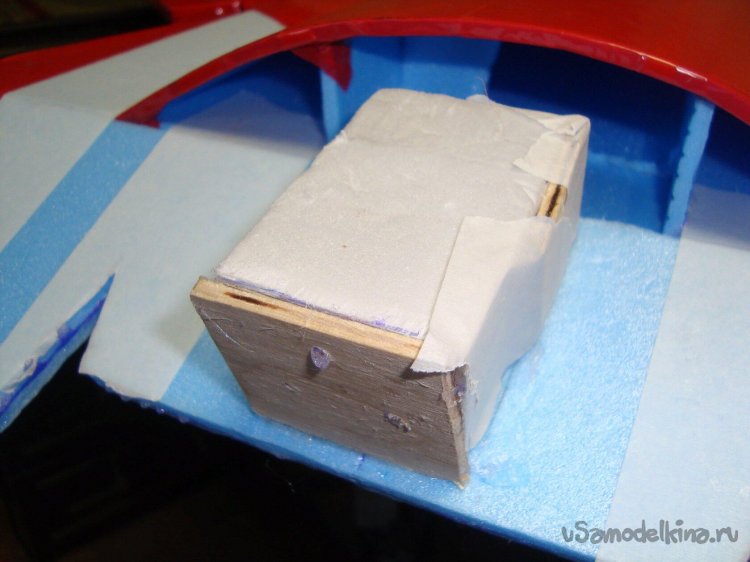

Кусок утеплителя, кусочки 3 мм. фанеры и мотор с винтом.

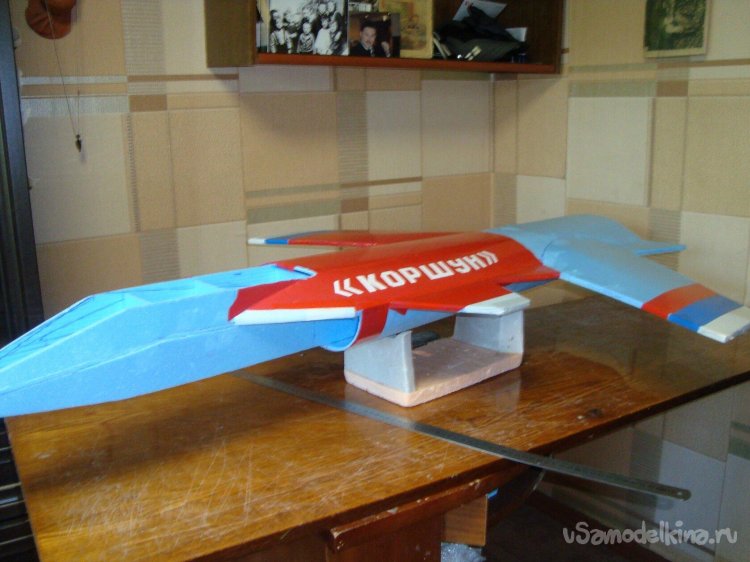

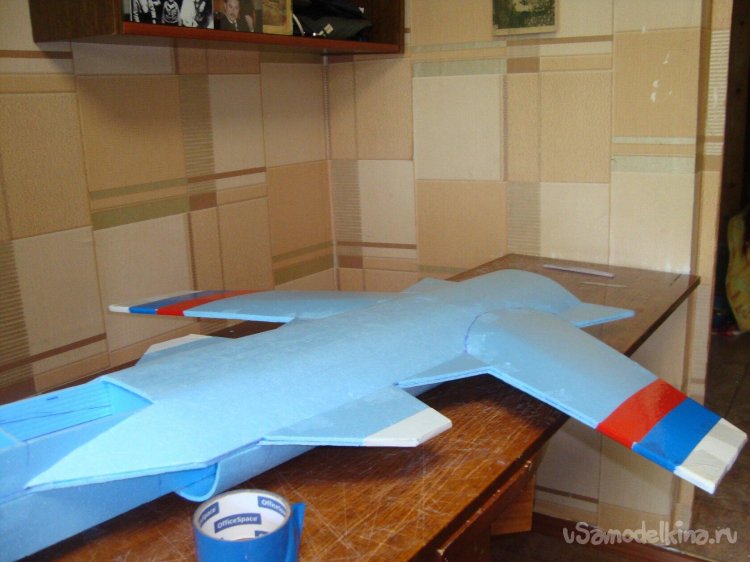

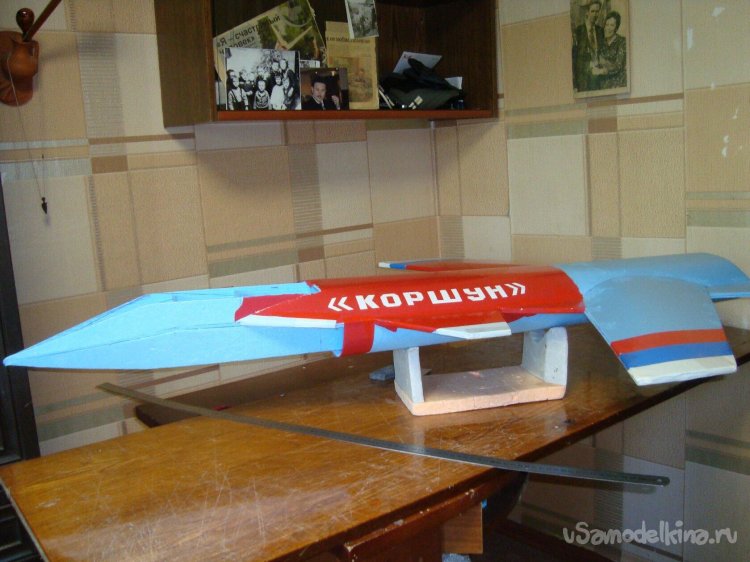

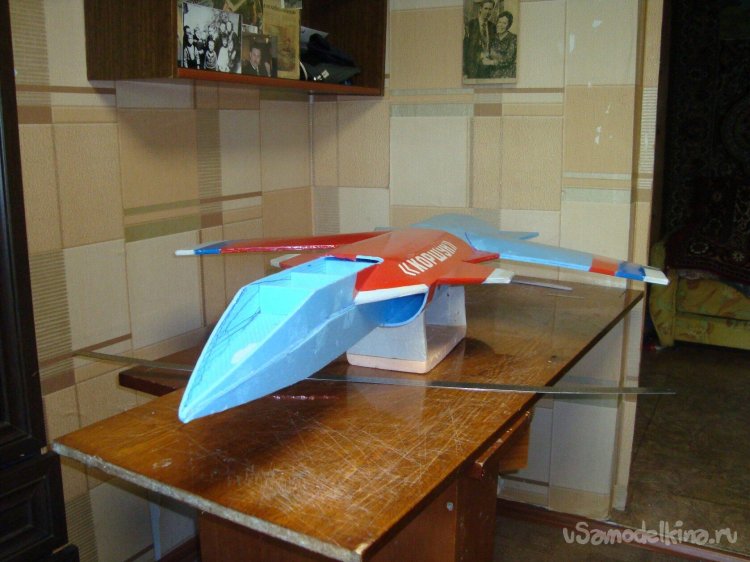

Начинаю локальную обтяжку модели цветным скотчем.
Наношу надписи.
Вклеил мотораму.

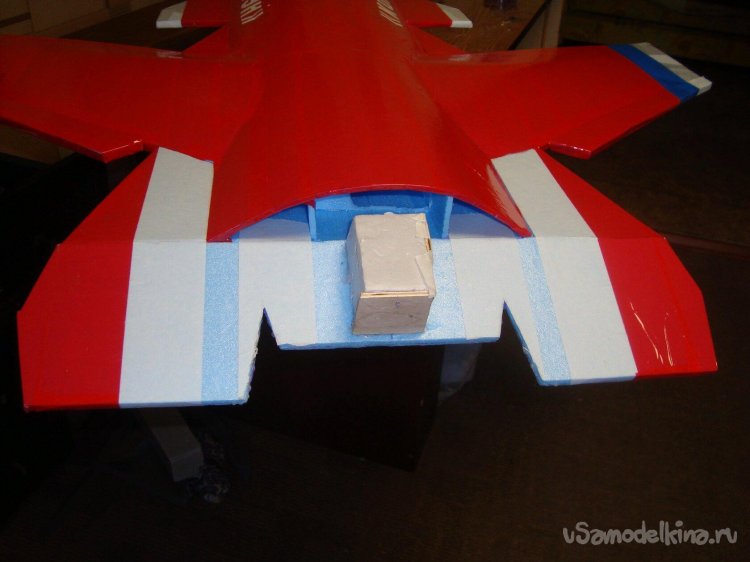

Смонтировал руль высоты. Навешивал на бумажный, малярный скотч и цветной скотч.
Из двух слоёв подложки склеил элероны, обтянул цветным скотчем и на него же их навесил.

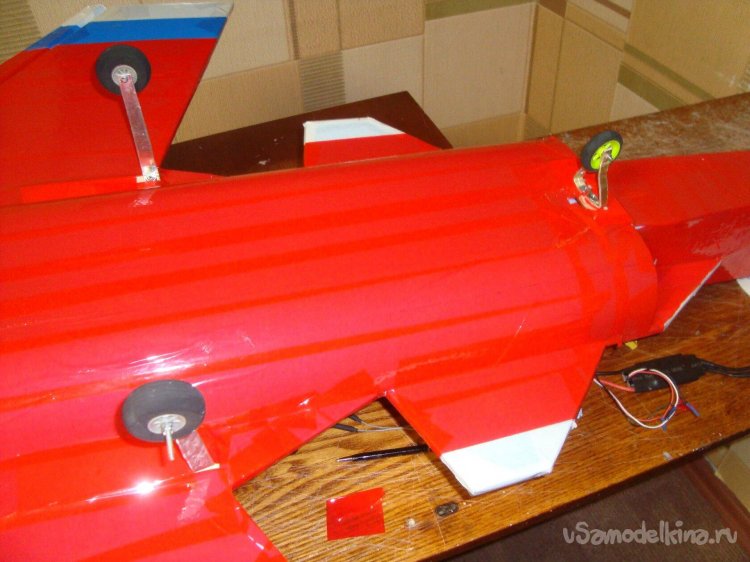

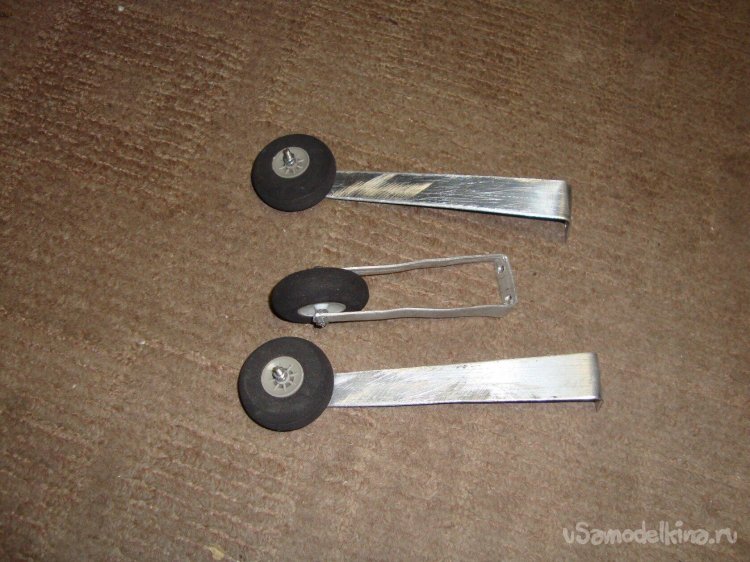

Из старых запасов, подобрал шасси. Пришлось кое-что подгонять.
Для их установки вклеил кусочки 3 мм. фанеры. Смонтировал.

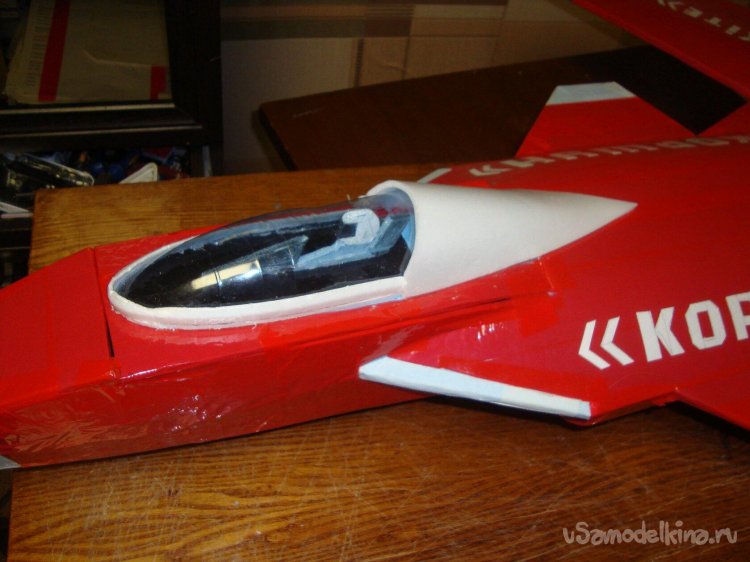

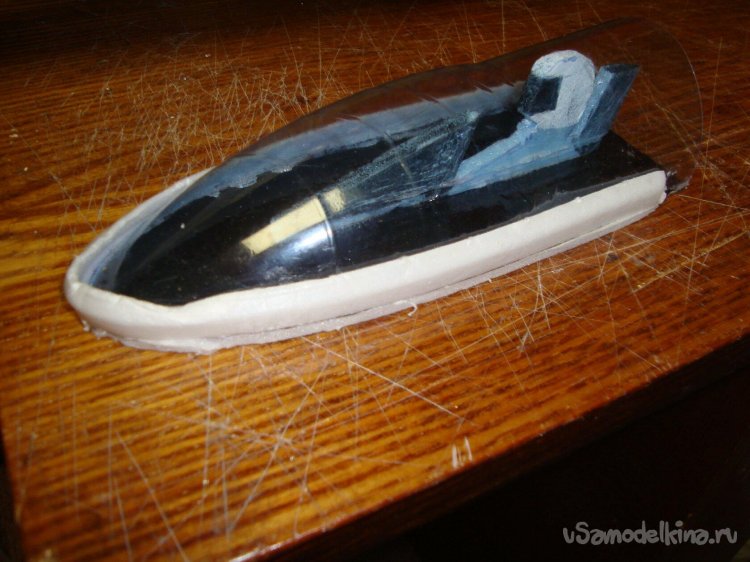

Из пластиковой бутылки вырезал остекление кабины, изготовил фигурку пилота . Смонтировал кабину.

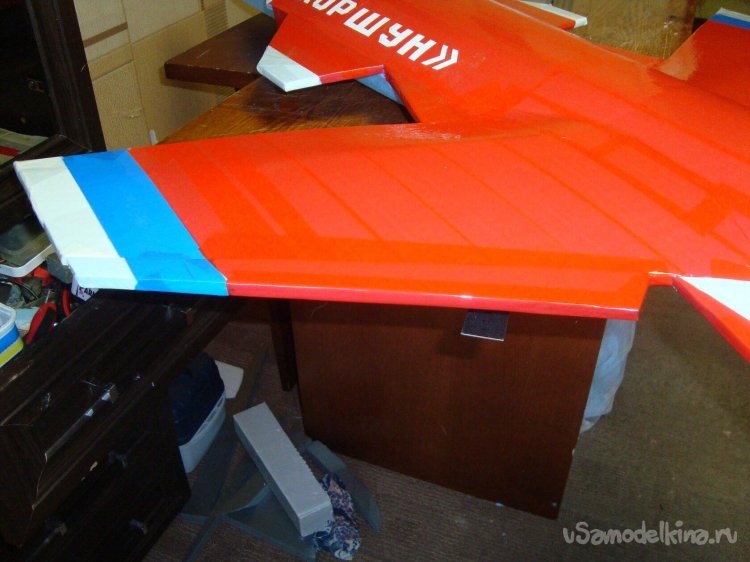

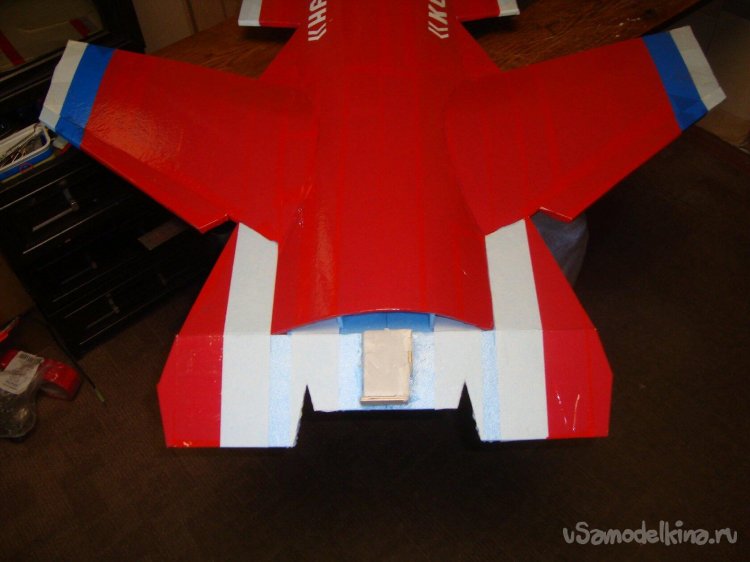

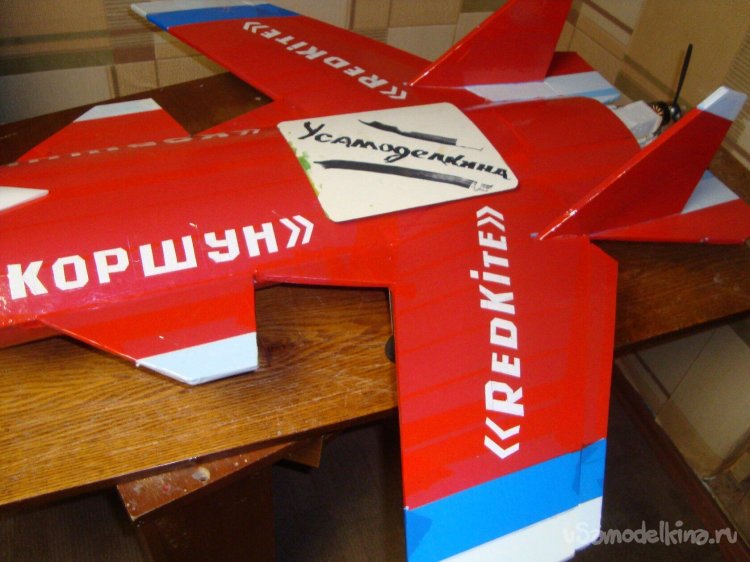

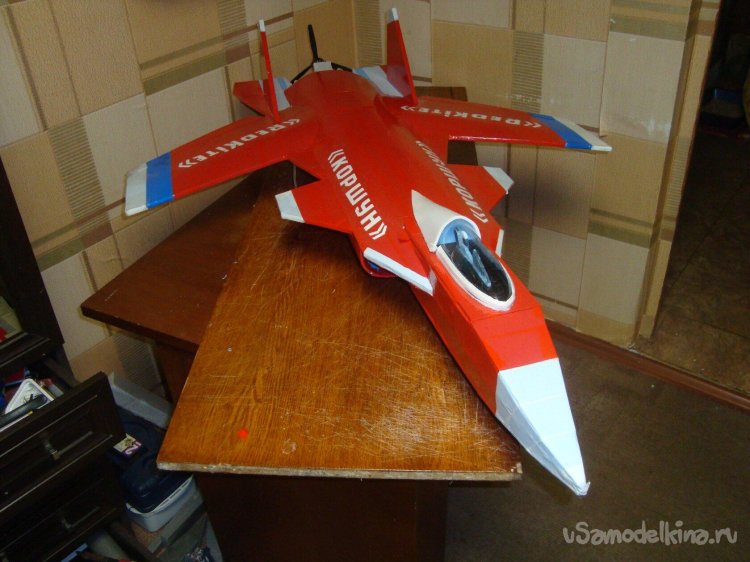

Закончил монтаж носовой части фюзеляжа и обтяжку цветным скотчем. Нанёс все надписи и закончил обтяжку цветным скотчем.

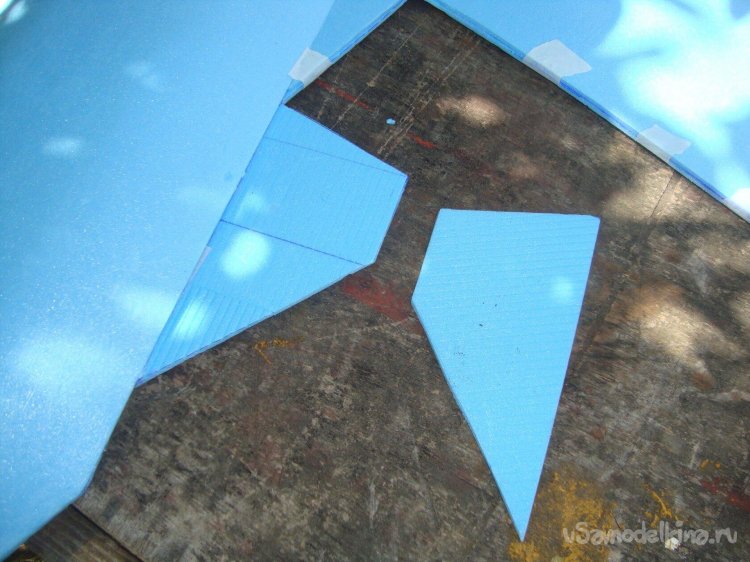

Из двух слоёв подложки выреза заготовки для килей, склеил, обтянул цветным скотчем и установил на мес

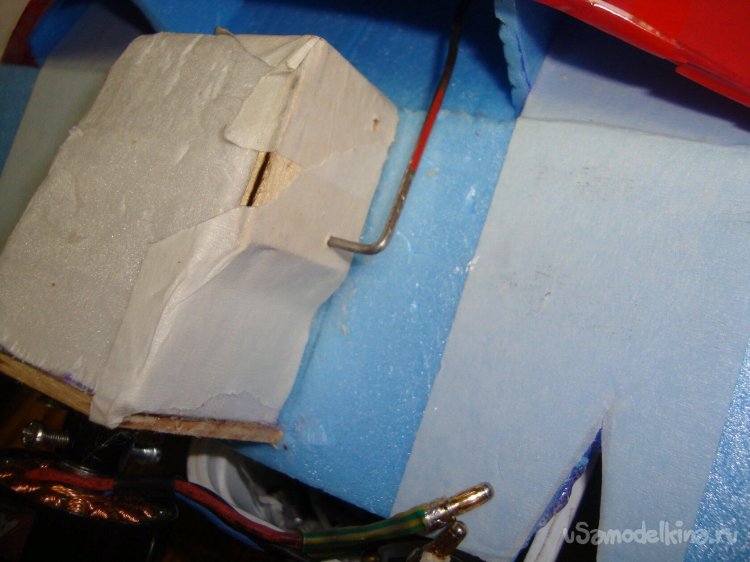

Начинаю монтировать сервомашинку на управляемый вектор тяги по высоте.

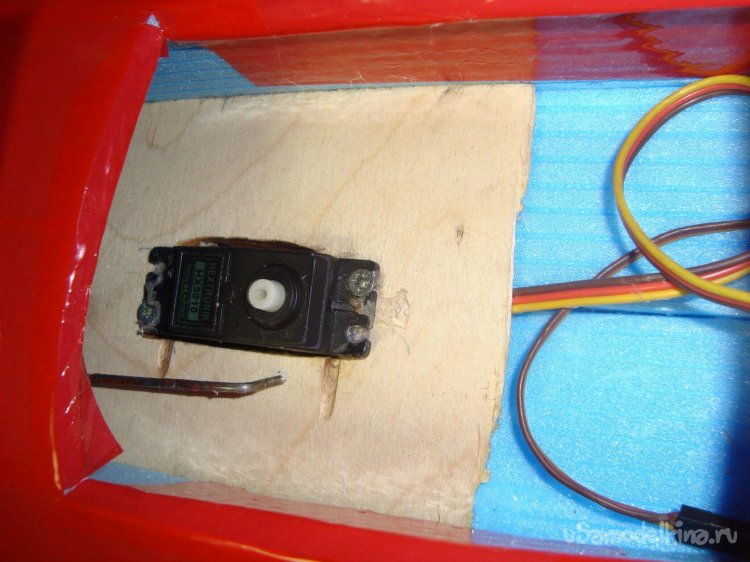

Вклеиваю сервомашинку и подсоединяю тягу управления.

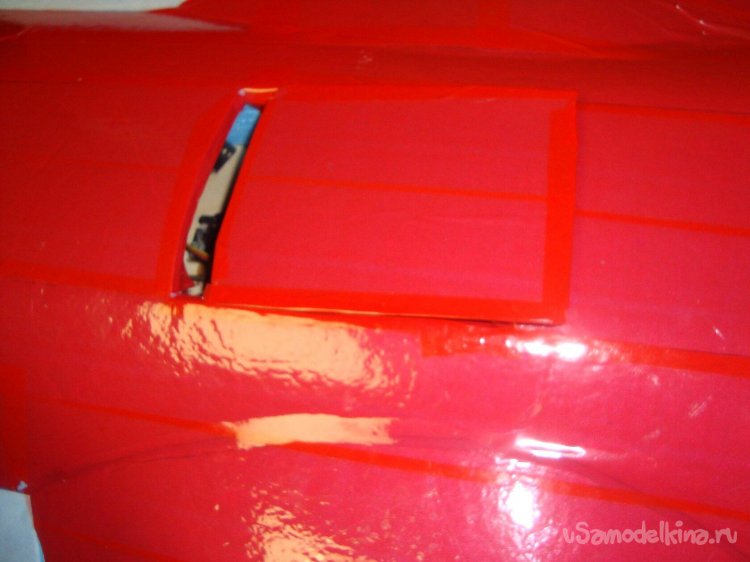

Для этого вырезал люк в верхней обшивке фюзеляжа.
Усьтанавливаю сервомашинки для управления элеронами. Вклеиваю кабанчики. Подсоединяю тяги

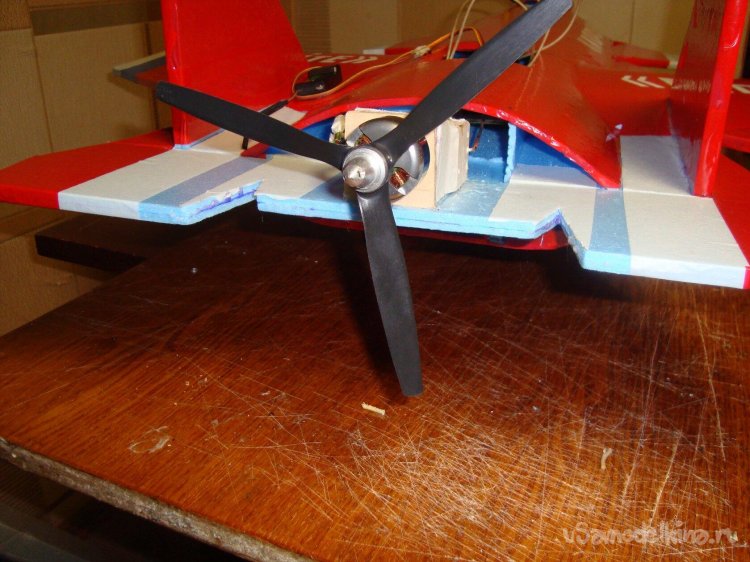

Устанавливаю мотор, готовлю к испытаниям.

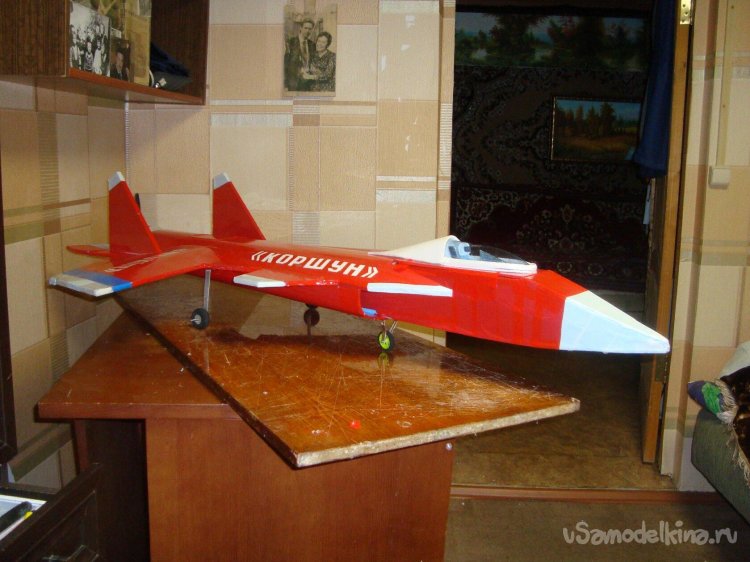

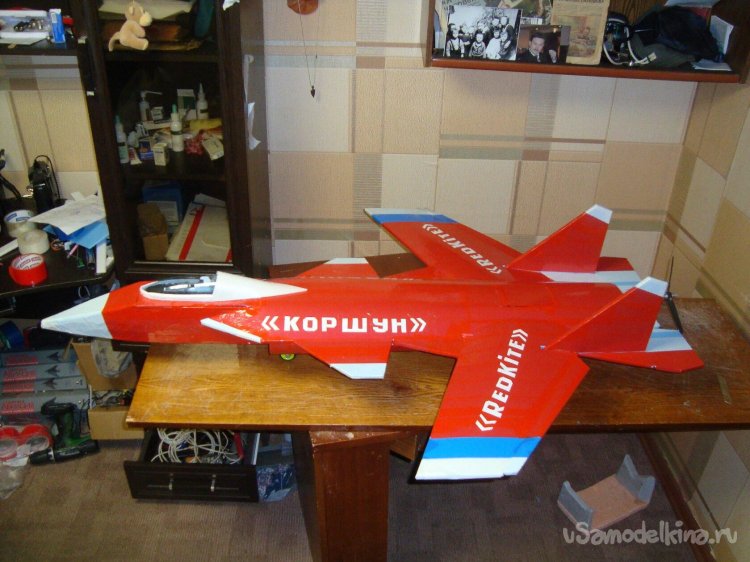

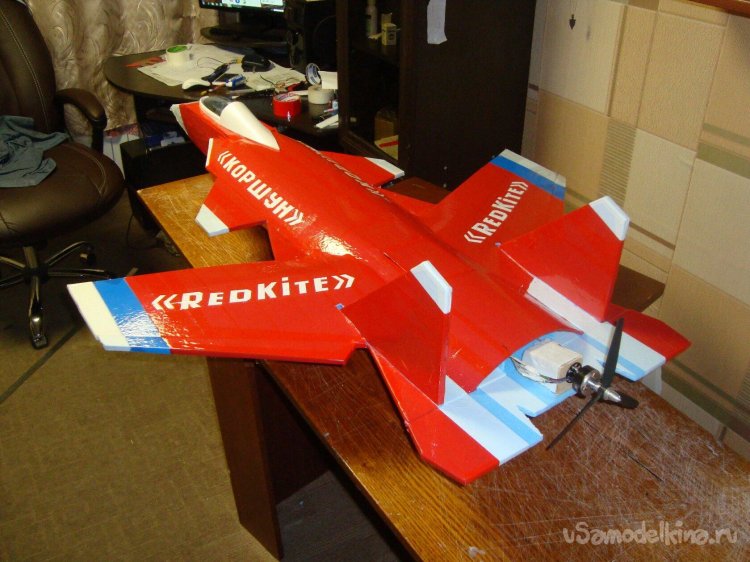

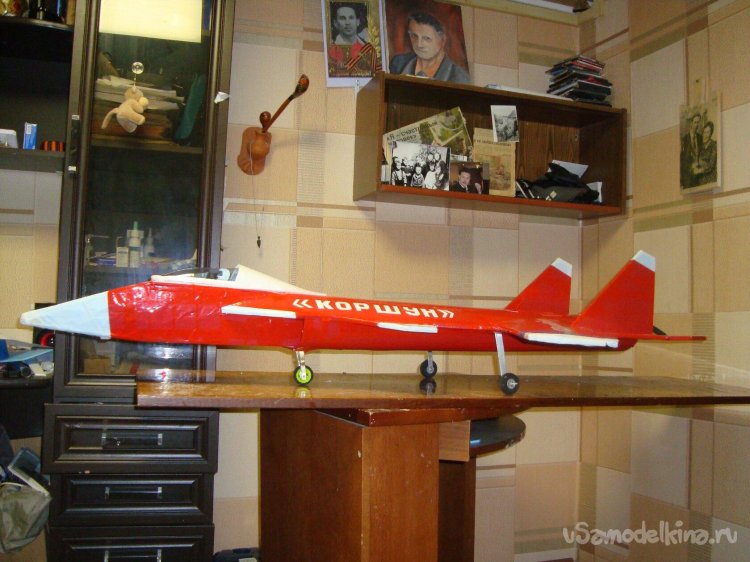

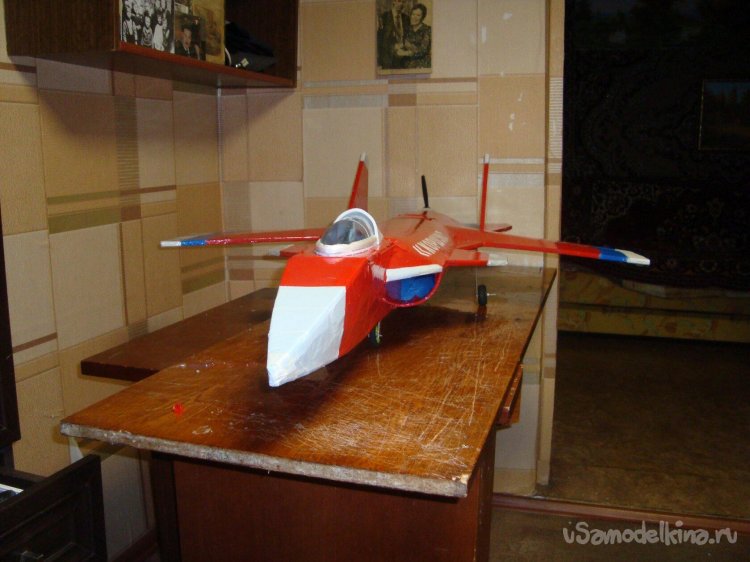

Последние мгновения на стапеле.

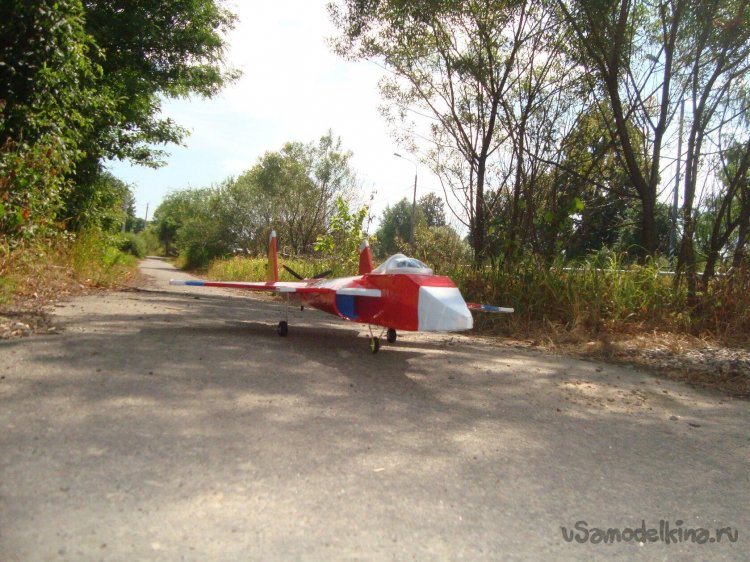

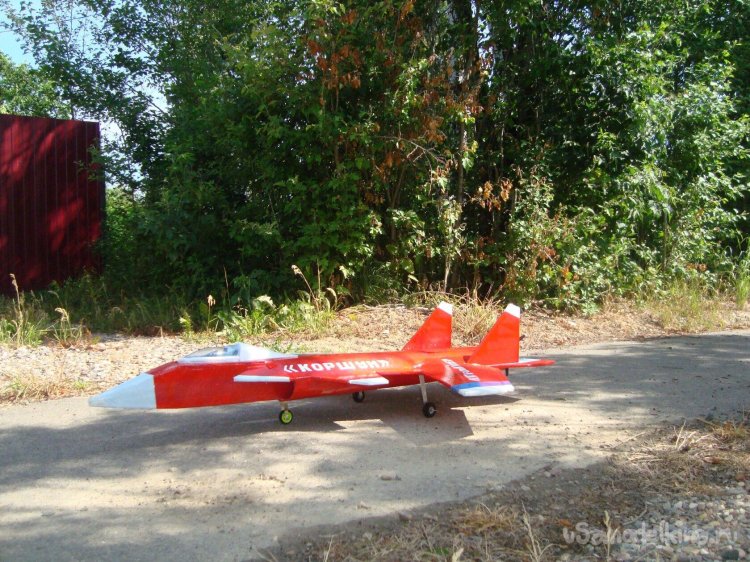

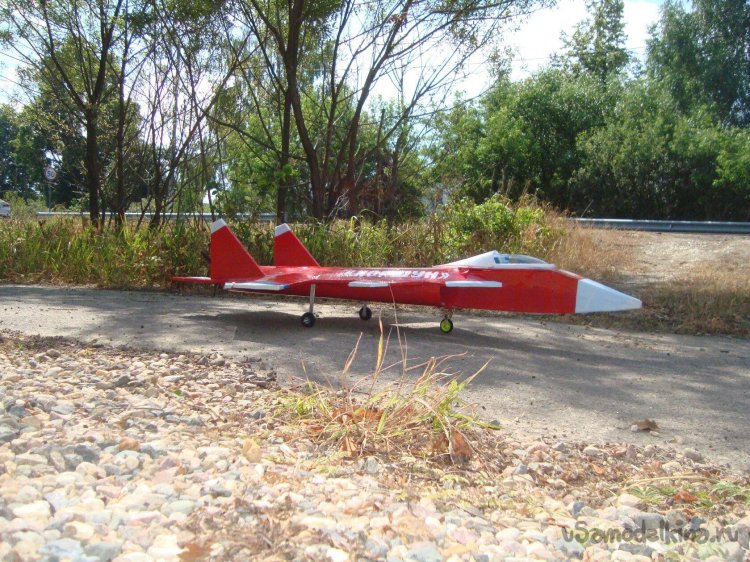

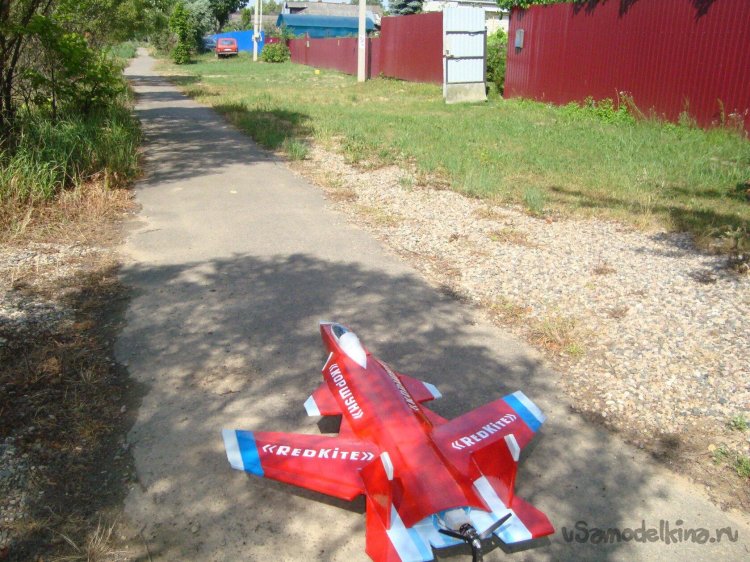

Вот так модель смотрится на ВПП.

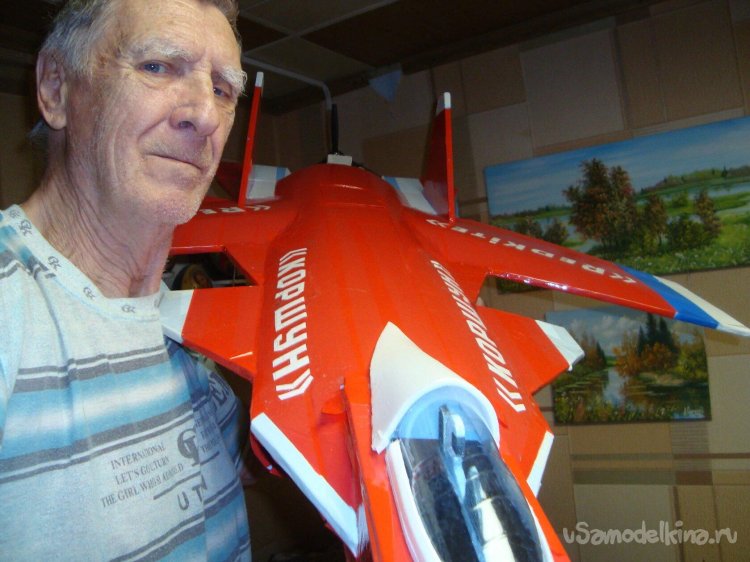

Фотографии для сайта «У Самоделкина».
На этом разрешите попрощаться с вами.
До свидания, ваш Валериан Самоделкин.
