    Проект «Память» Модель самолёта МиГ-19


    В память о моём брате и его друзьях, я создал проект «Память».
    По моему проекту это вторая модель.

    Эта модель будет модель самолёта МиГ-19. Но не копия.
    Проект «Память» Модель самолёта МиГ-19

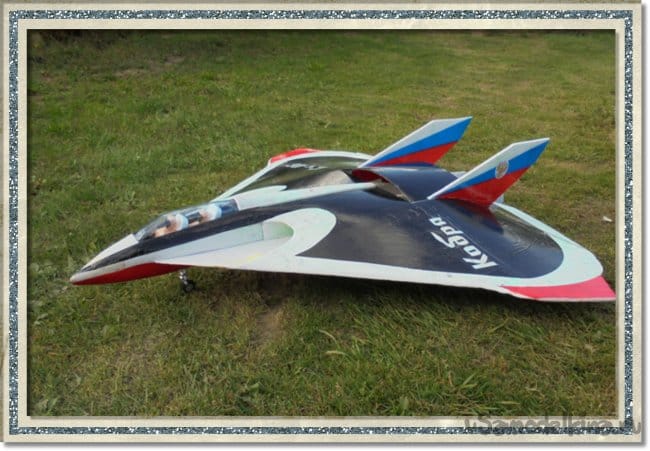

    Первой была сделана модель Су-06«Кобра».

    За основу были взяты вот эти чертежи.


    Материалы.
    Плита утеплителя «Пеноплекс» размером 1600 Х 600 х 100 мм.
    Потолочка.
    Рейки деревянные.
    Фанера от фруктовых ящиков.
    Деревянные линейки 50 см.
    Оргалит.
    Клей «Титан»
    Цветной и двухсторонний скотч.
    Длина модели - -1275 мм.
    Размах крыльев - 900 мм.

    Технология вырезания крыльев из Пеноплекса электрическим резаком мне не была ещё знакома и поэтому каждое крыло делалось в ручную.

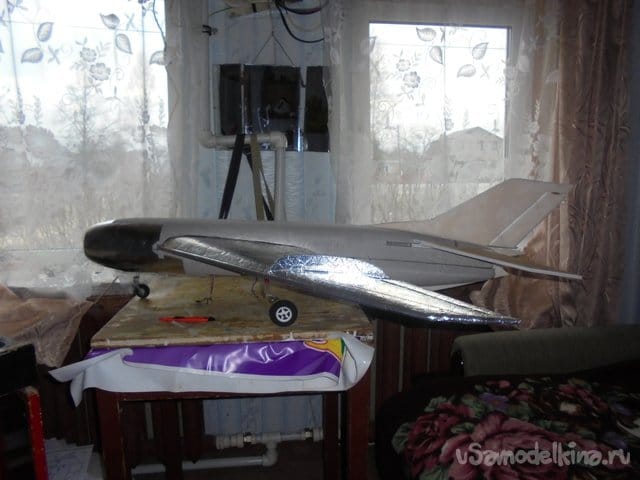

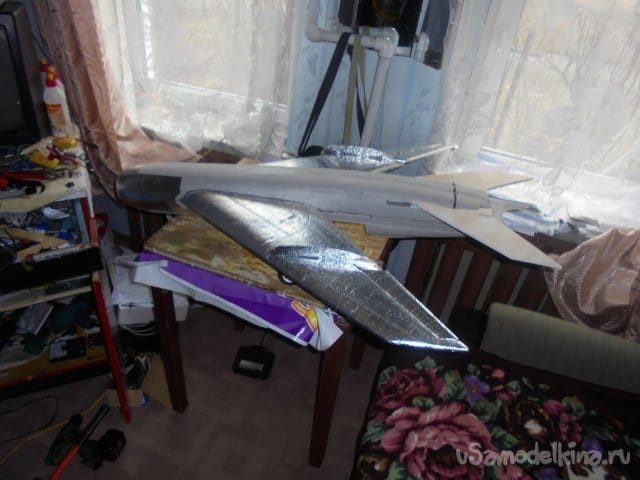

    Мучения по обработке и обтяжке крыльев закончились.
    На крыльях сделал аэродинамические кили.
    Пришлось повозиться с купленными шасси. Их пришлось укорачивать и подгонять под диаметр колёс. Дополнительно укрепил их трубочками от медицинских шприцов.








    Передняя стойка выполнена на одной плате и имеет вот такой вид.

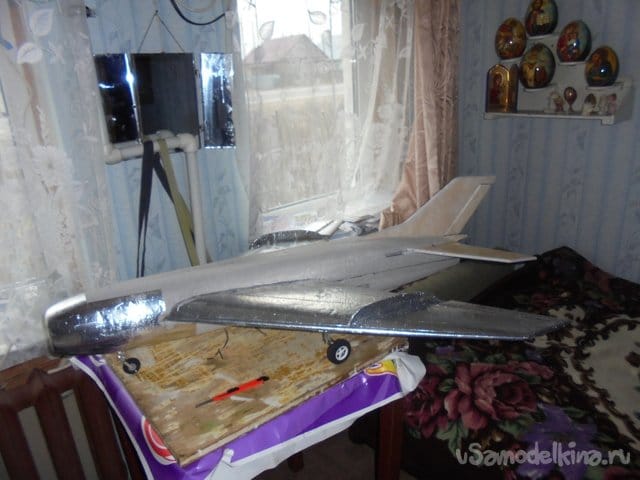

    По нижней плоскости фюзеляжа проходит гребень. Сам фюзеляж сделан из цельного куска Пеноплекса.


    Подгоняется киль с РН.


    Стабилизатор сделан цельноповоротным.



    Вид сзади на сопла.

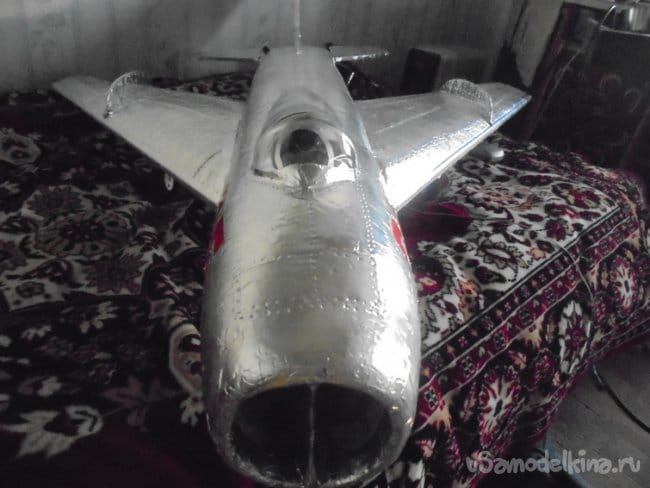

    Теперь надо сделать кабину.
    Кабину сделал из пластиковой бутылки из-под воды «Святой источник» - очень символично! Вырезал пилота и «посадил» в кабину. Получилось очень неплохо.


    Установил сервомашинки на элероны, РН и РВ.
    Вот маленькое видео . Так работает механизм выпуска шасси.


    Установил импеллеры ADH300L - 2 шт.
    Тяги, конечно маловато, но за неимением других, для пробы, должно хватить.
    Аккумулятор 2200 3S.
    Сервомашинки -НХТ900 -2 шт.
    Регуляторы - 40А. - 2 шт.

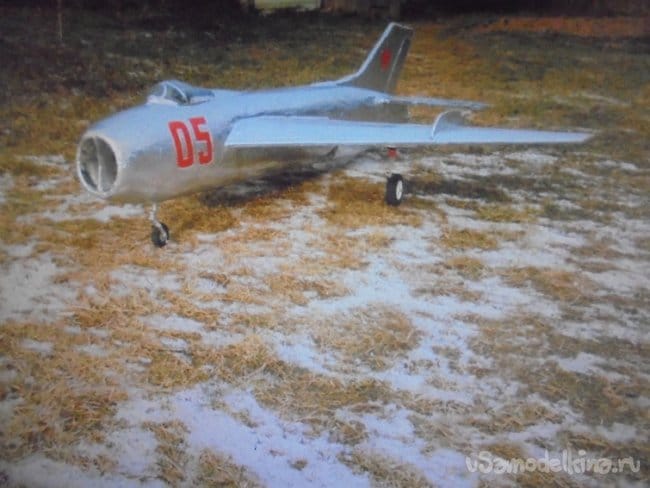

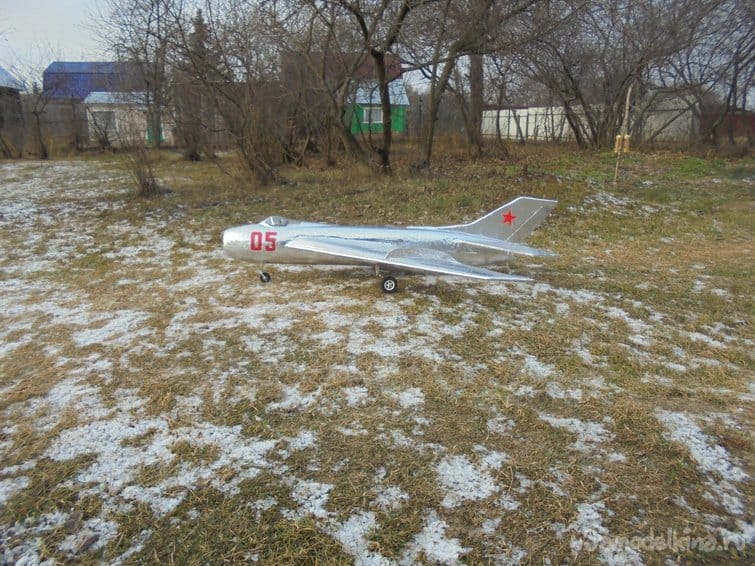

    По, слегка запорошенной снегом траве, провожу пробег модели, опробую двигатели.



    Импеллеры создают очень красивый звук, похожий на звук реактивного двигателя. Но тяги явно мало! Надо покупать импеллеры с большей тягой.

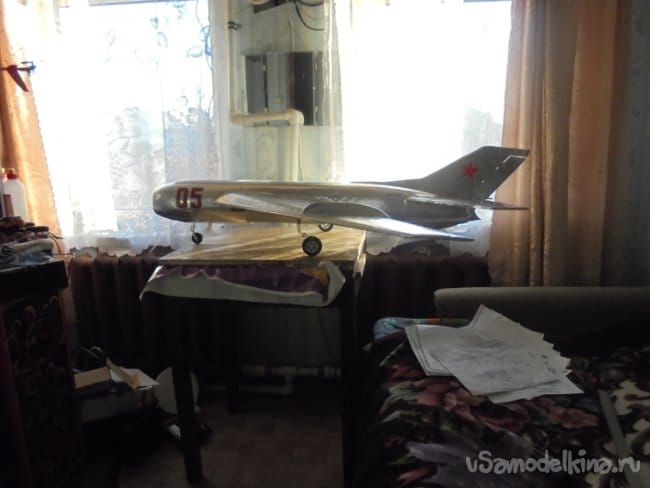

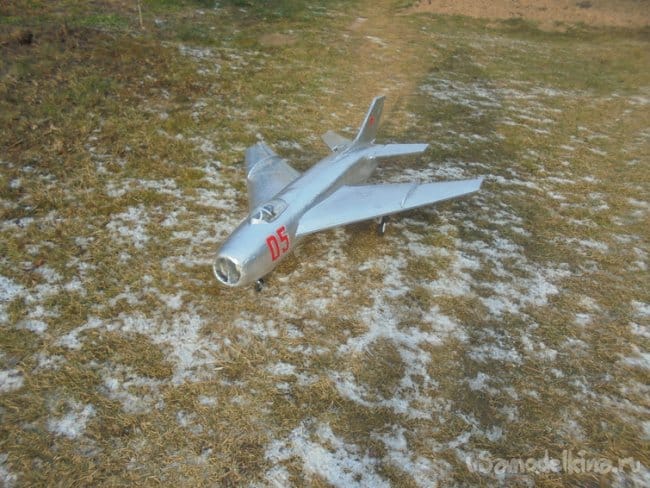

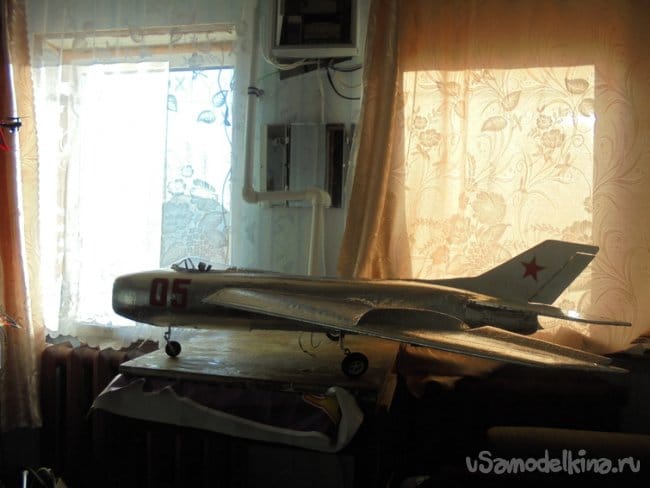

    Вот так смотрится модель.







    А Это я с моделью.

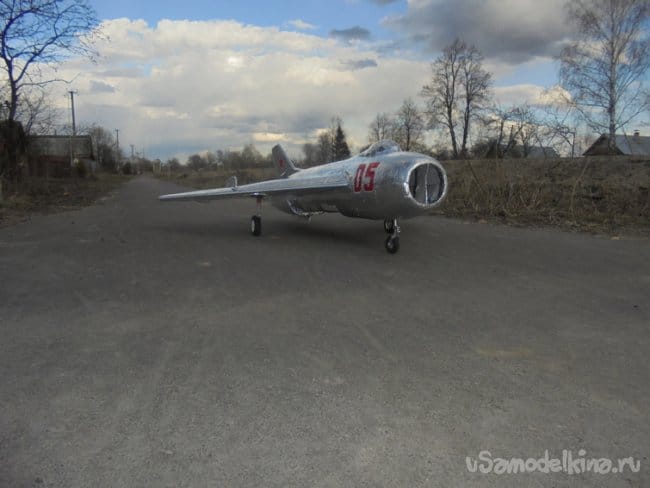

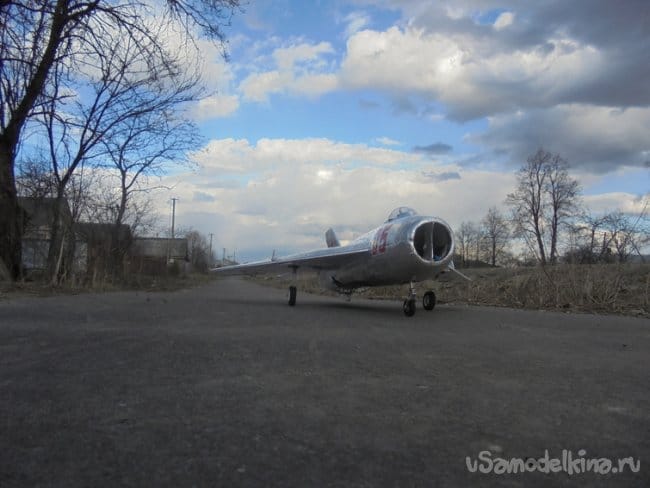

    Это фотографии модели летом.


    Модель ждёт мощных импеллеров.
