Первого Июня 2014 года я решил начать проект «Память». Этот проект предусматривал создание целой серии авиамоделей, посвященных брату, который был лётчиком истребителем первого класса и его друзьям однополчанам и вообще всем лётчикам, погибшим и ныне здравствующим.
Проект «Память» Су- 06 «Кобра»

Эта модель под именем «Кобра» была первой моделью в этой серии.

Перед постройкой модели были пересмотрены все дневники с записями Сергея Александрова.

В моём представлении модель должна была представлять собой пушер с профильными крыльями и объёмным фюзеляжем.
Предполагаемые размеры.
Длина - 1470 мм.
Размах - 1120 мм.
Вес, в пределах - 1000 г.
Переделал множество рисунков вариантов силуэта модели и только найдя рисунок виманы из Индийского трактата о полётах «Виманика Шастра» под красивым именем «Лорен», я сделал свой выбор.







Материалы.
Утеплитель – «Пеноплекс».
Потолочная плитка.
Клей универсальный «Титан».
Скотч цветной.
Для начала склеил заготовки из утеплителя , толщиной 50 мм. в пакет из трех слоёв.

Сделал шаблоны и по ним вырезал пенорезкй заготовки. Обработал до нужных размеров , разрезал и выбрал внутреннюю часть утеплителя , оставив тонкие стенки.

Выборку утеплителя производил паяльником, со специально заточенным жалом.

Из деревянного бруска сделал болванку, на которой выгнул фонарь для кабины. Материалом послужила пластиковая бутылка из–под воды.
Нагрев осуществлял техническим феном.

Имея вот такие исходные габариты 1470 х 1120 х 150 мм., начал делать модель.

Вот такую электронику поставлю.
Мотор - 3010 1300 (420W) с тягой 1650 г.
Винт трехлопастный - 8х6.
Не исключаю установки импеллеров. Поэтому стараюсь максимально облегчить модель.


Импеллеры - ADH 300L 5800Об/в
Общая тяга = 959,92 г.
Регуляторы – 60А.
Сервомашинки – НХТ900 – 4 шт.

Хочу поставить шасси с ретрактами и передней поворотной стойкой. Но это дополнительный вес.
Замысел такой, а на самом деле хорошей ВПП нет и , скорее всего запуск модели будет проводиться с руки.
Появились выкройки.

Появляются очертания будущей модели.
Переделал фонарь кабины, поставил прозрачный .

Решил вначале сделать модель на импеллерах.
Импеллеры хорошо вписались в корпус модели.

Начинаю локально обтяжку модели цветным скотчем.











Пока еще всеракурсный ОВТ не установлен.

Весь монтаж корпуса модели завершён. Проверил расположение ЦТ.
Теперь монтирую импеллеры на своё место.


После нескольких консультаций с Сергеем были внесены небольшие изменения в конструкцию модели. Изменилась форма килей, увеличены рулевые поверхности всеракурсного ОВТ


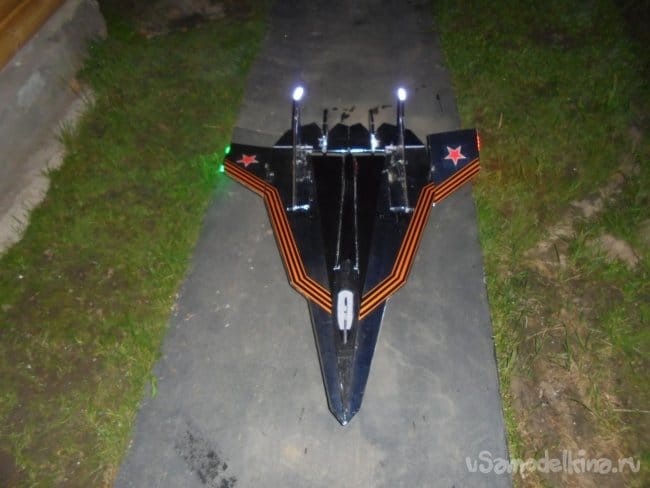

Шасси установил только для фотографирования.

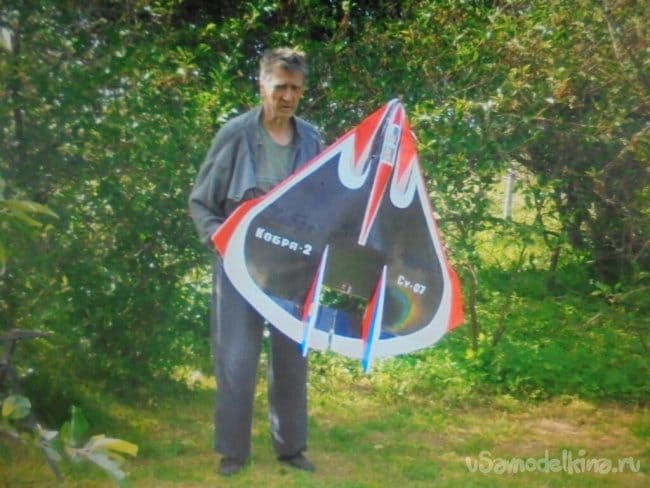

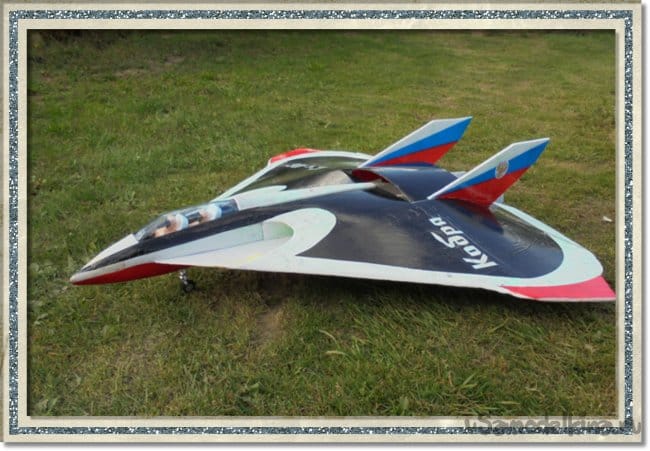

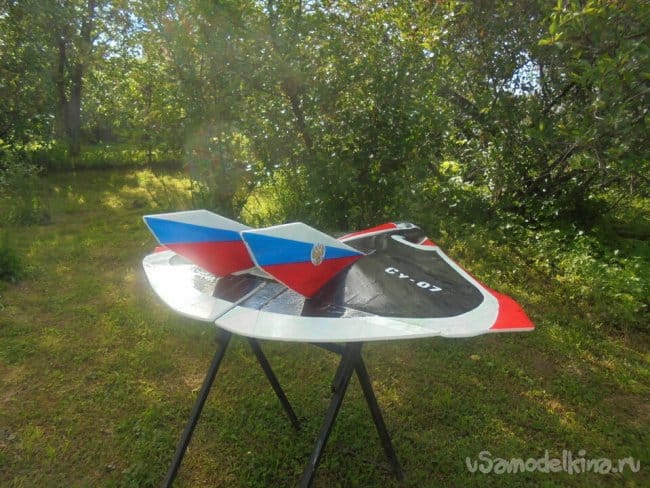

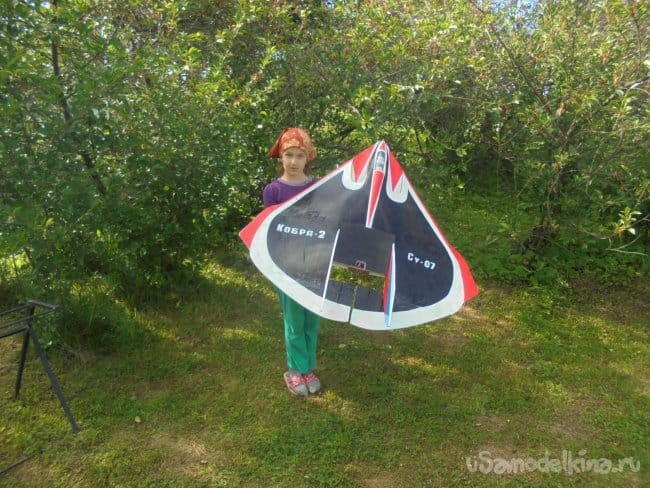

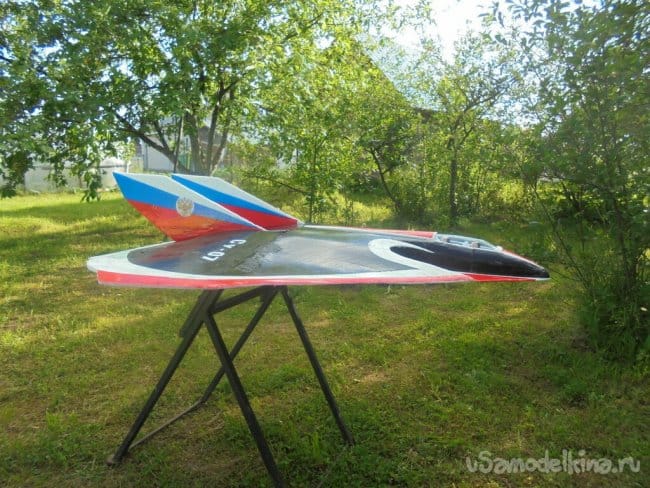

Так появилась в моём авиаотряде новая модель Су – 06 «Кобра». Которая позже модифицировалась в модель Су - 07 «Кобра – 2».















На этом первый этап проекта «Память « завершён.
