«Валькирия» - «Вирсавия» - «Валерия» одна краше другой!


Мифологический образ девушек подбирающих с поля боя убитых воинов. – это Валькирии..
«Валькирия» - «Вирсавия» - «Валерия»  одна краше другой!

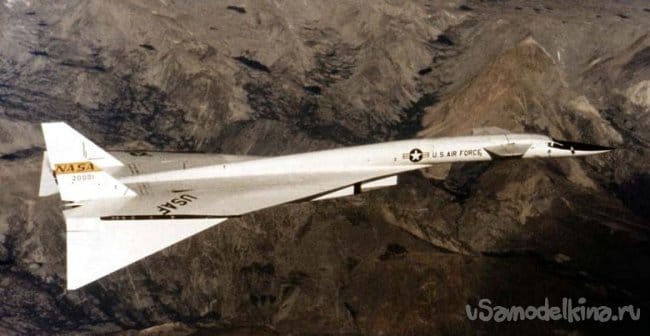

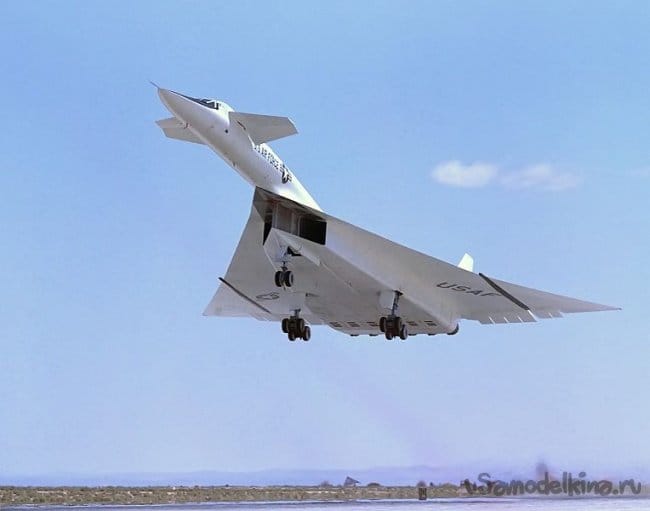

В Америке был построен самолёт XB-70, который после проведения конкурса на лучшее имя, был назван – «Валькирия».


Я решил построить модель подобную этому самолёту вот по этим чертежам.

Материалы и электроника.
Потолочка.
Утеплитель «Пеноплекс».
Деревянные рейки .
Деревянные линейки.
Клей влагостойкий, универсальный – «Титан».
Цветной скотч.
Моторы - L2210-1400об/в( 210Вт) "Колокольчик", тяга каждого 800 г.
Регуляторы – 40А. – 2шт.
Винты – 7 х 6 – 2шт.
Аккумулятор – 2200 3S.
Немного фотографий.

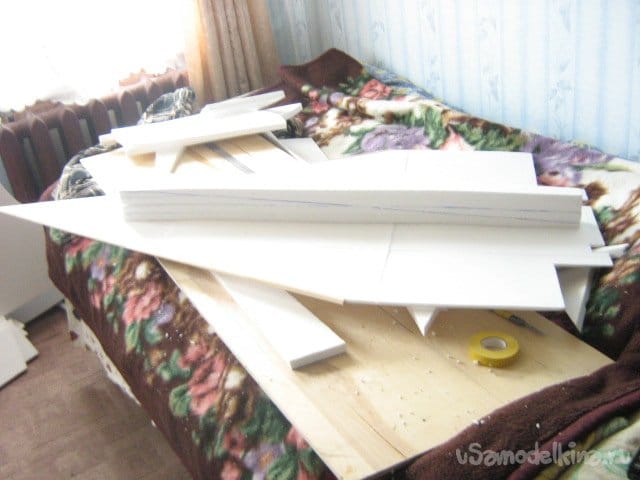

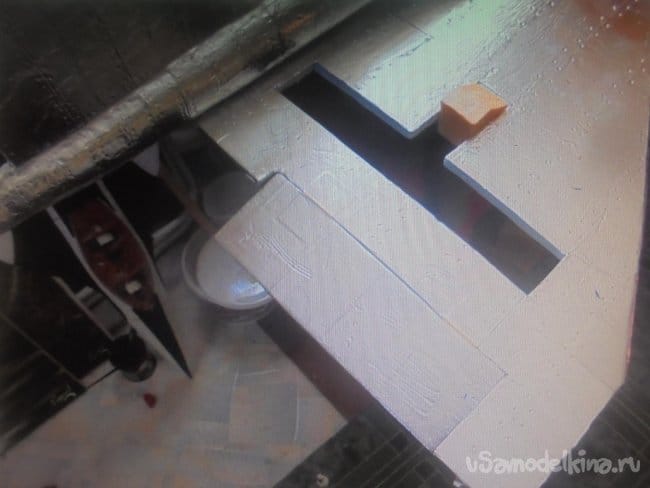

На несущую плоскость приклеиваются деревянные рейки , оконный штапик.

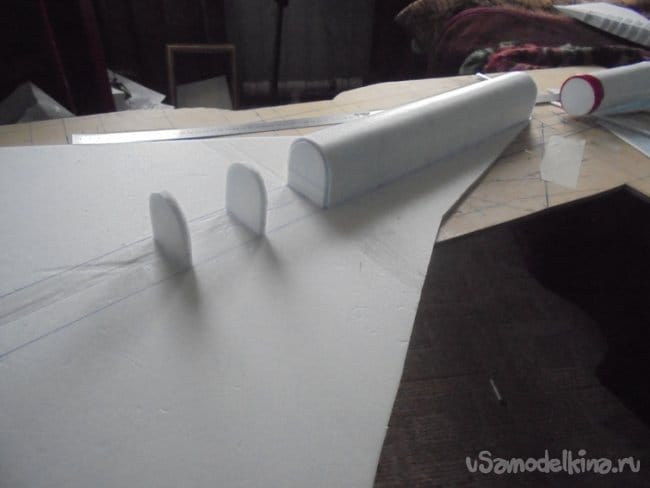

Перегородки фюзеляжа.

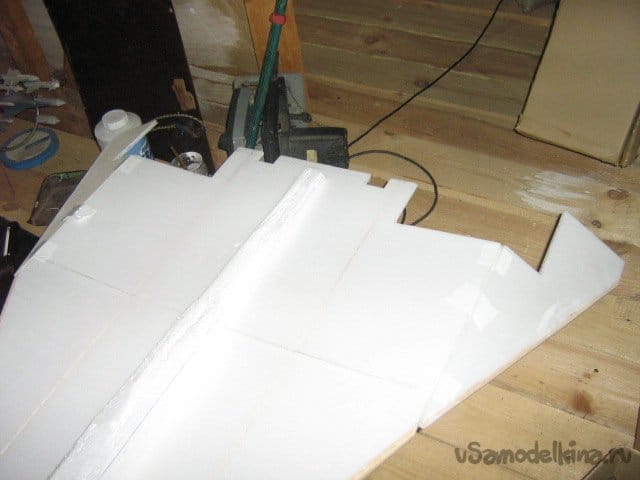

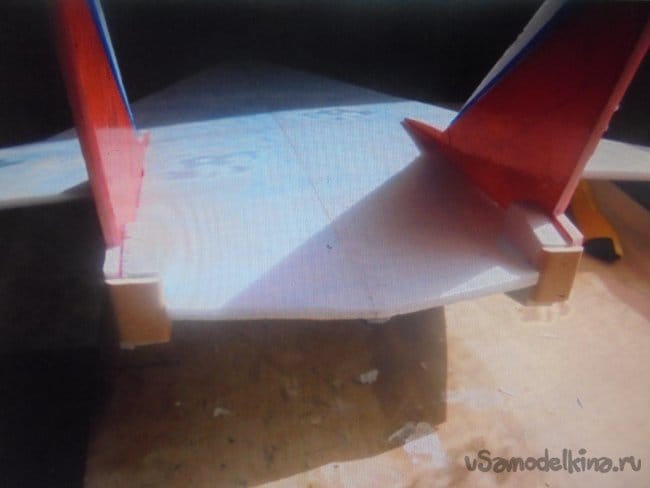

Крыло сделано V образным.
Все кромки модели укрепляются.

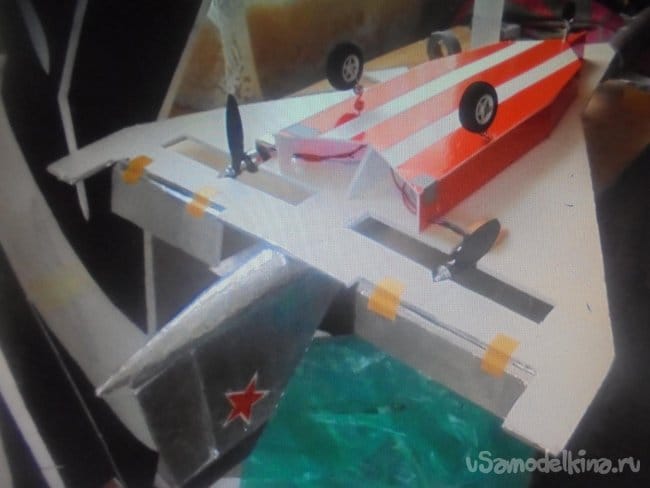

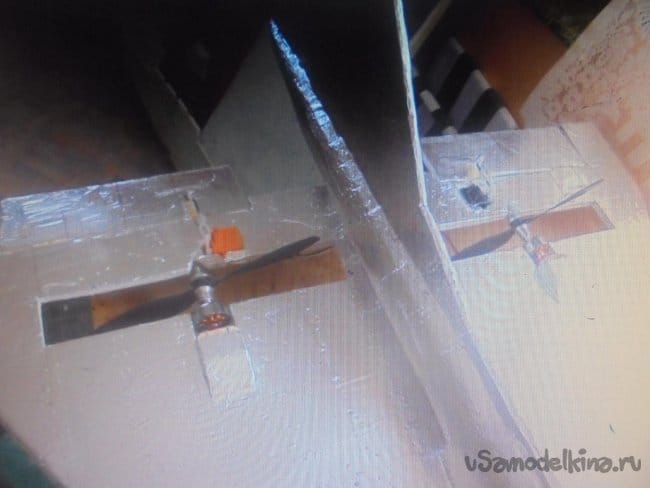

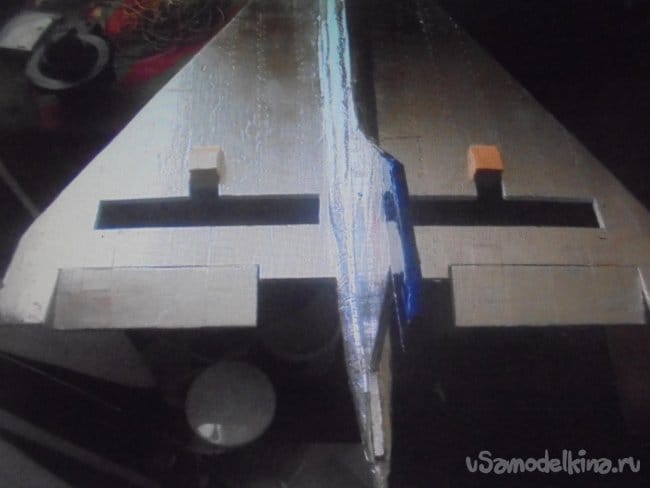

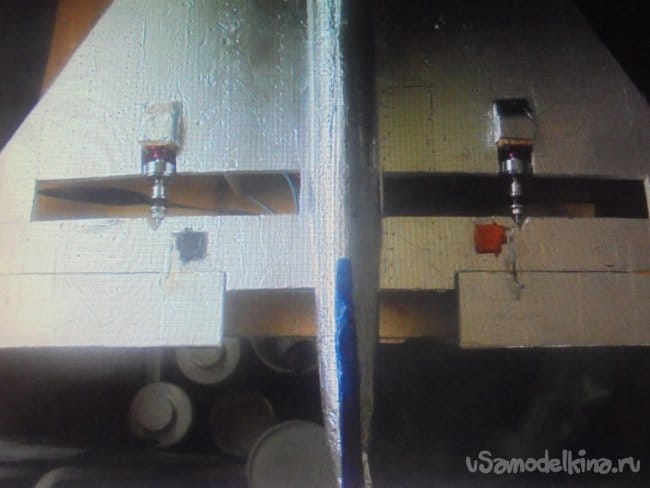

Можно устанавливать электронику.

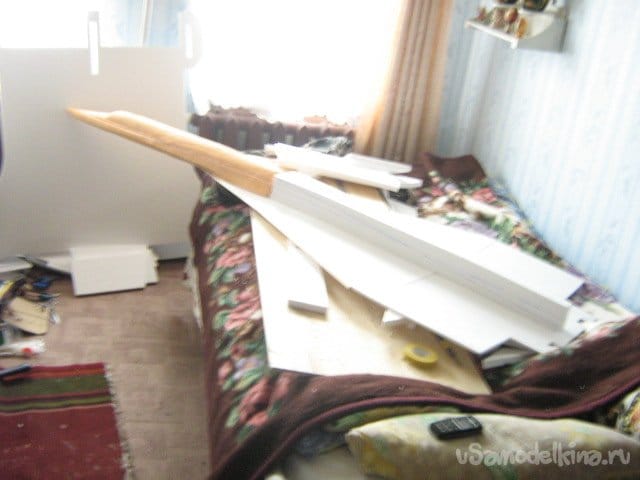

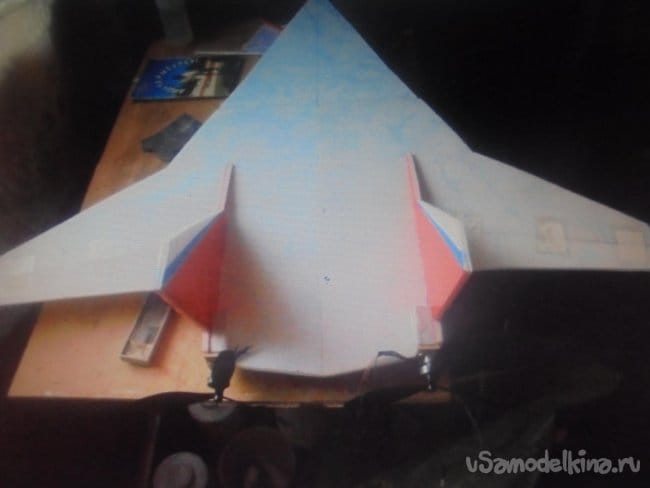

Модель получается очень большой.Не ожидал.

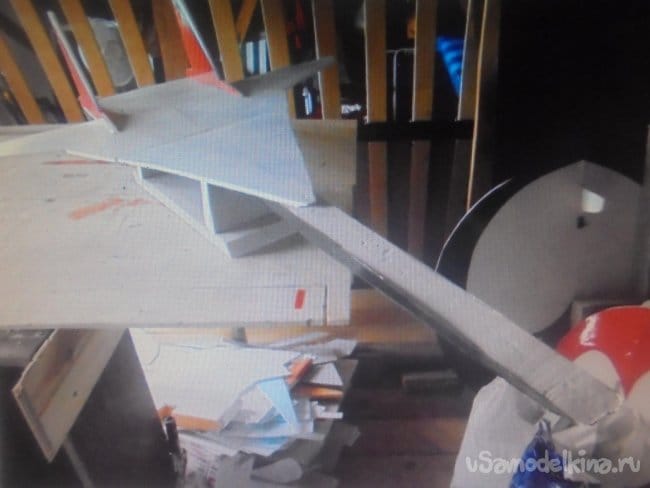

Все детали примериваются и подгоняются.

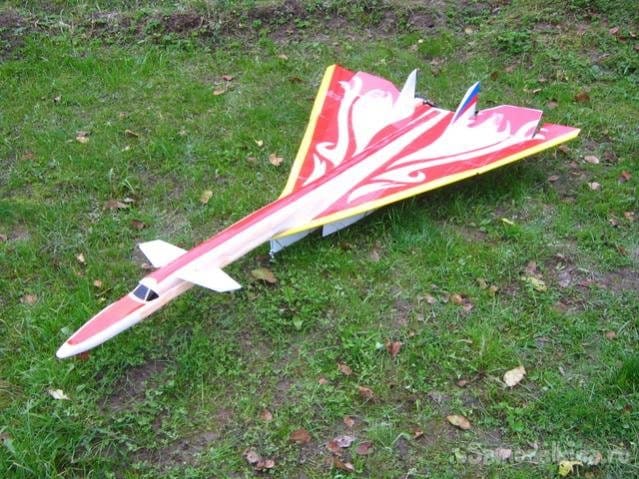

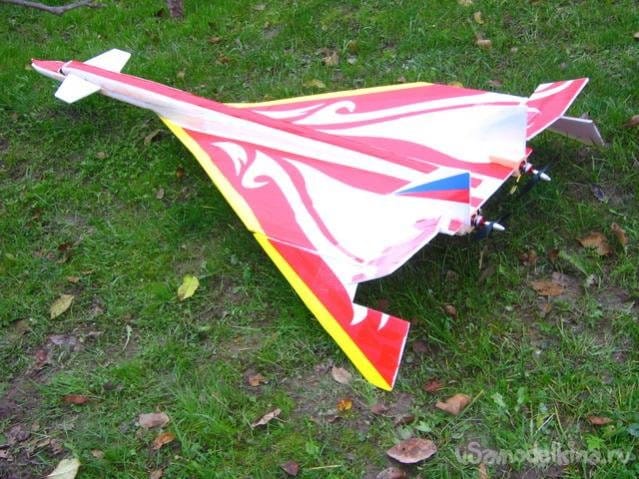

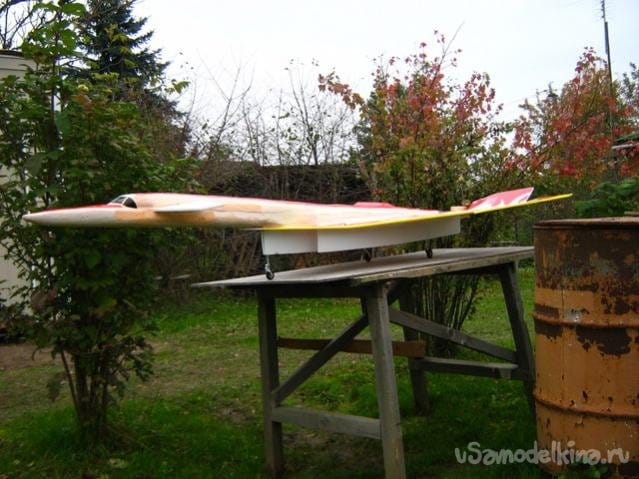

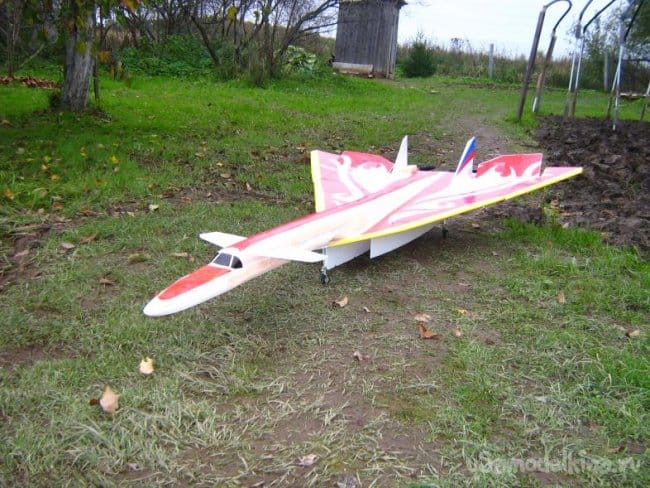

Модель назвал "Жарптица."



Модель подарена авиамоделисту Жене из г. Дзержинск Нижегородской области.

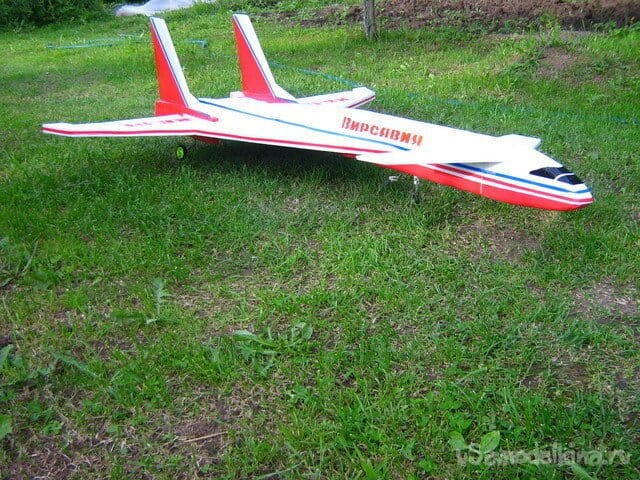

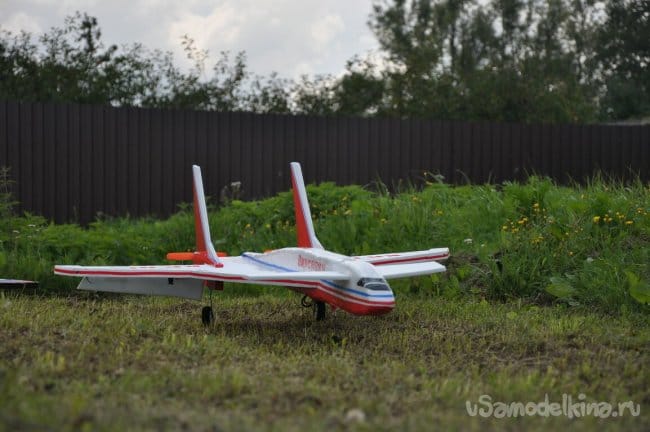

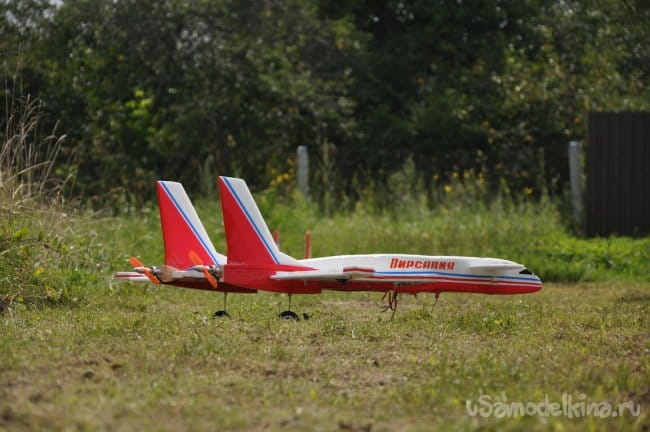

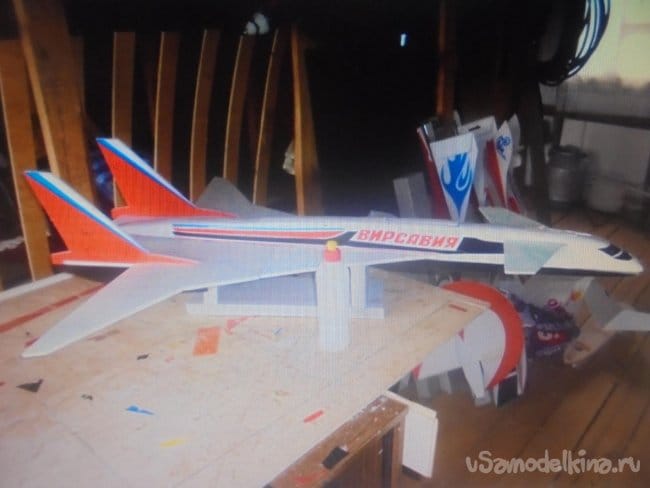

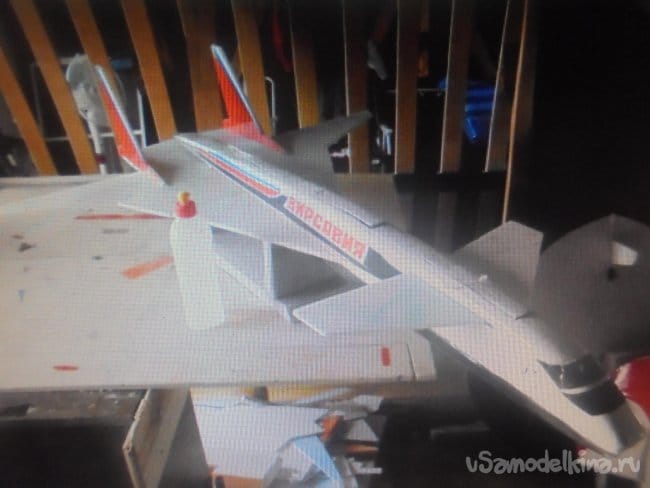

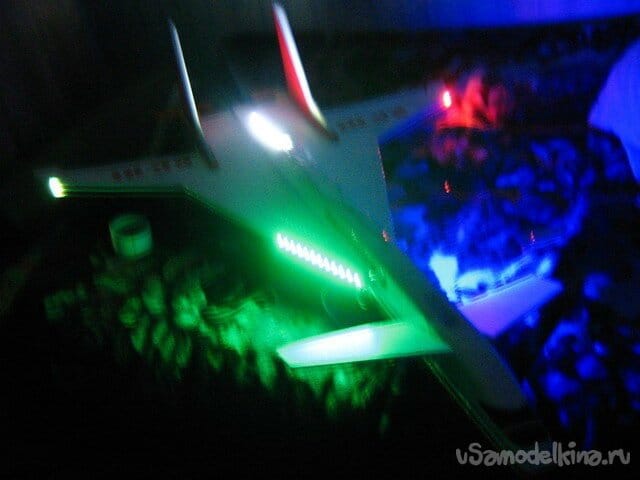

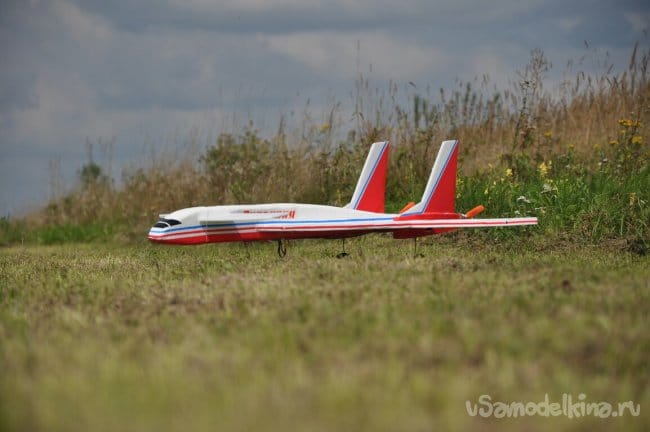

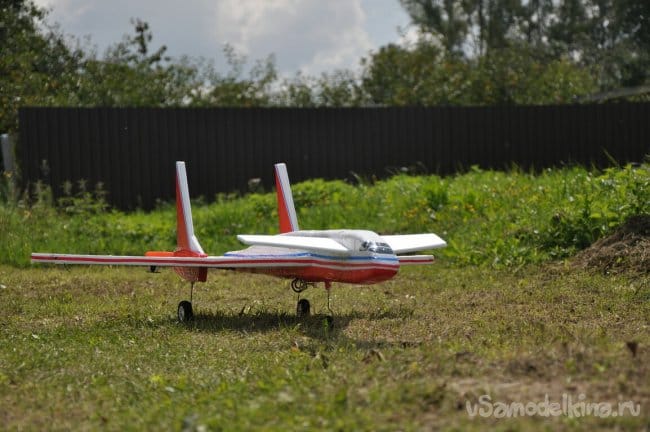

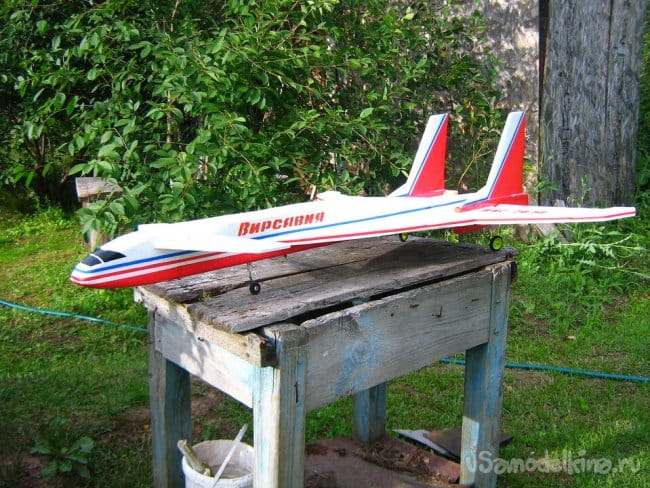

Следующая модель, подобного типа, была построена по мотивам самолёта Боинг Соник Круизер и названа мною «Вирсавия».

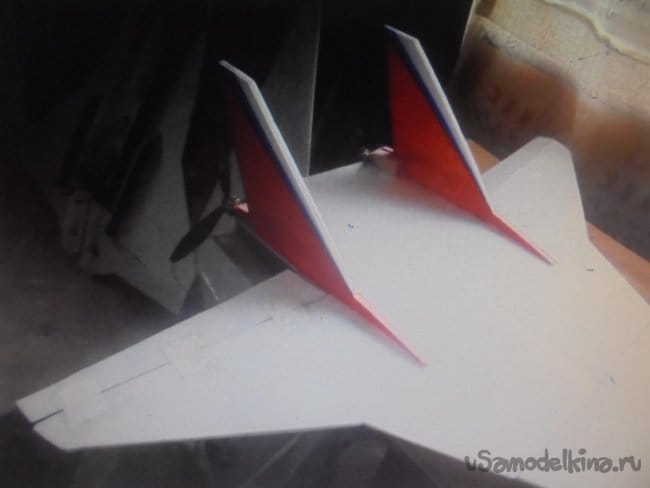

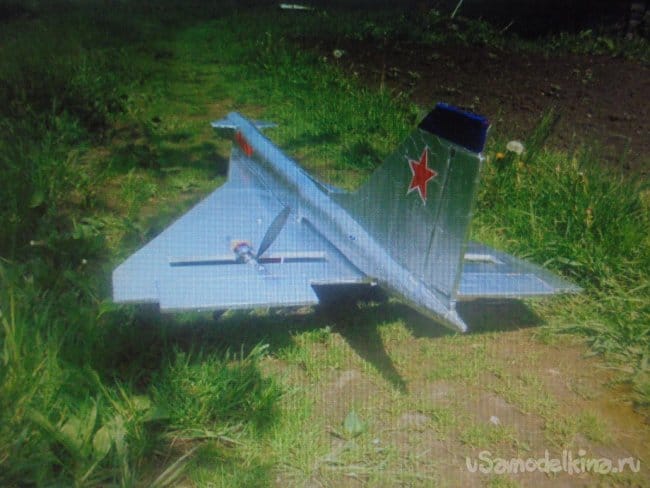

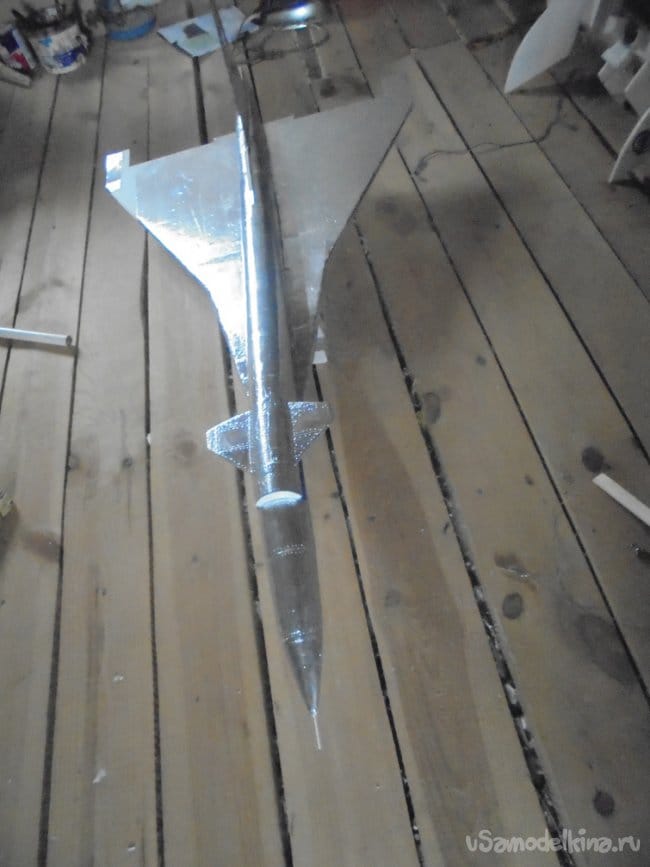

Было построено две модели. Одна большая и другая поменьше. К сожалению фотографий постройки сохранилось очень мало.





Модели строились вот по этим чертежам. Йа, утко...

Эти модели доставили много радости, своими полётами, но и много разочарований.









Следующую модель я начал строить по мотивам нашего прекрасного самолёта - Су -100 (Т-4 Сотка)

Валерия - "ВАЛЕО", что означает - "СИЛА"- таким именем я решил назвать свою модель.
Имя дано в честь моей внучки Валерии.

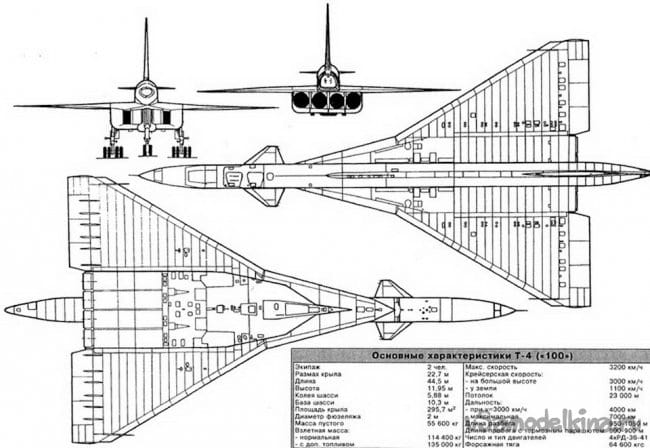

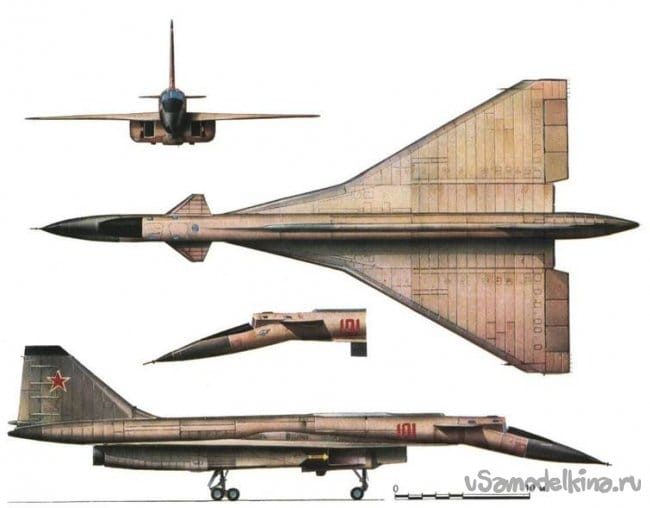

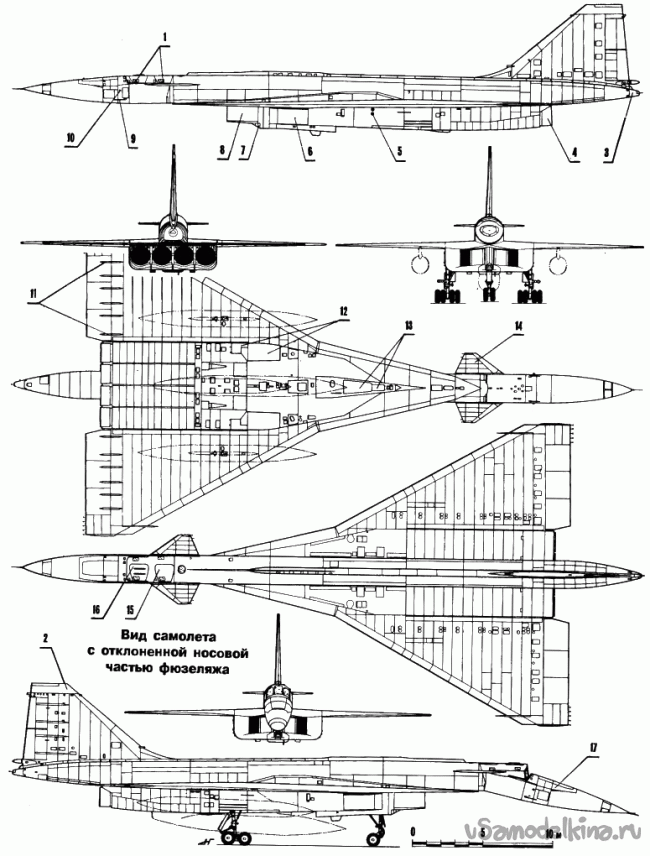

Чертежи - основа постройки модели.

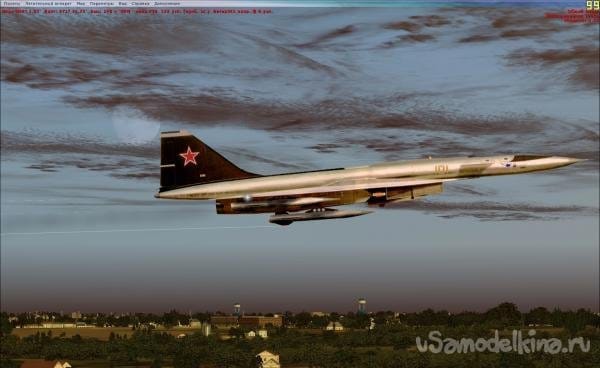

Фотографии Сотки.

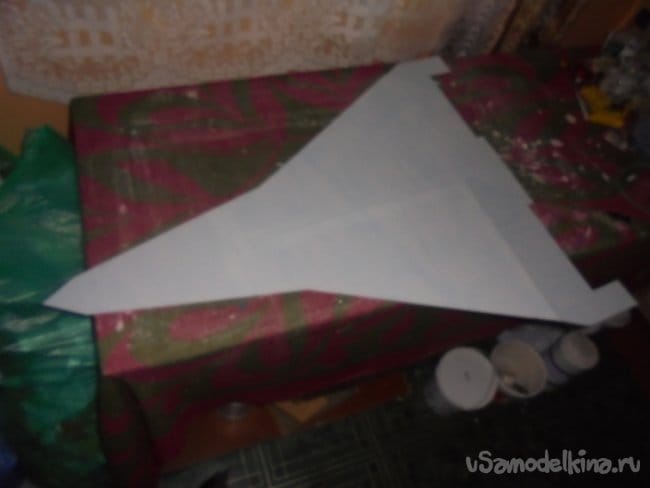

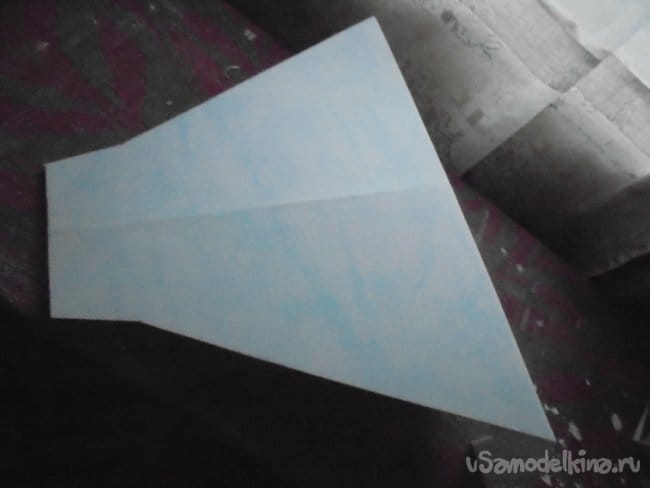

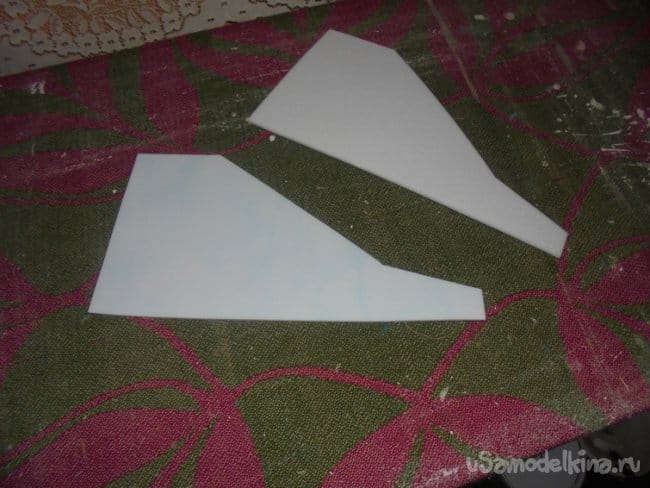

Все детали модели делаются в два слоя.

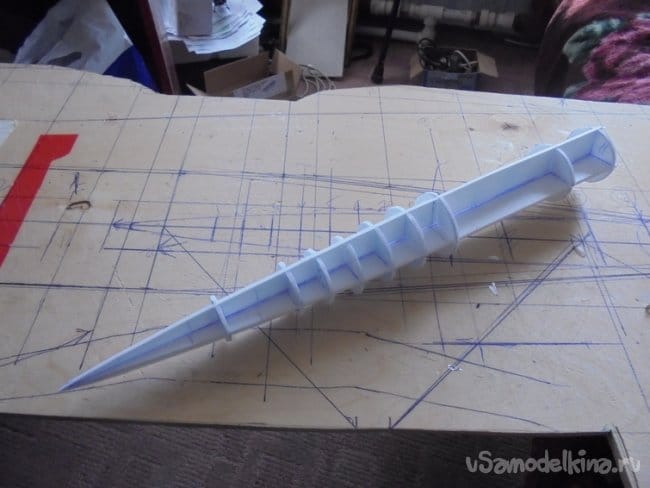

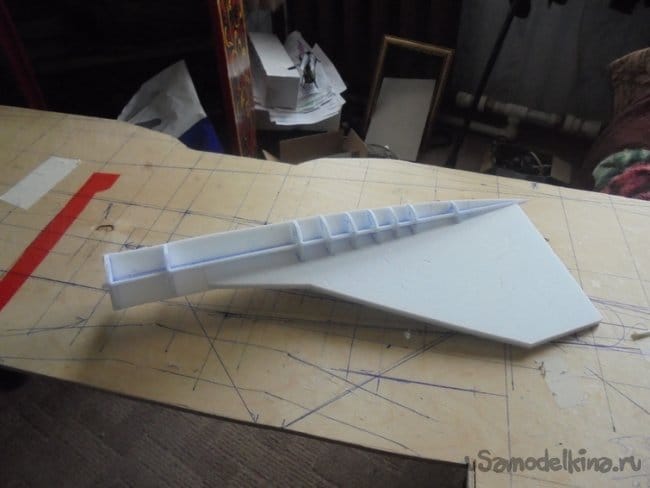

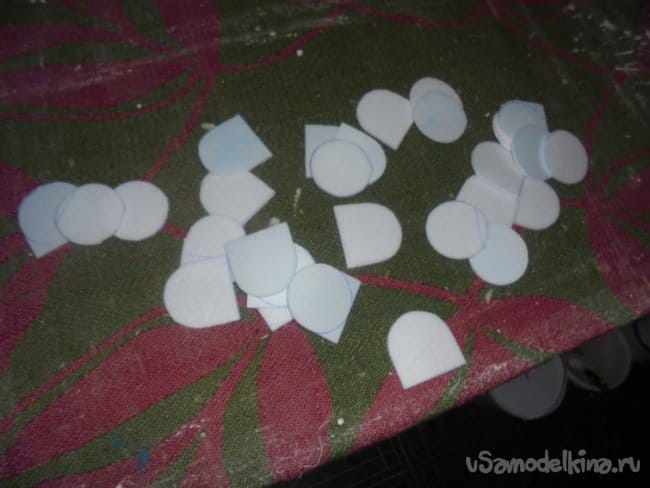

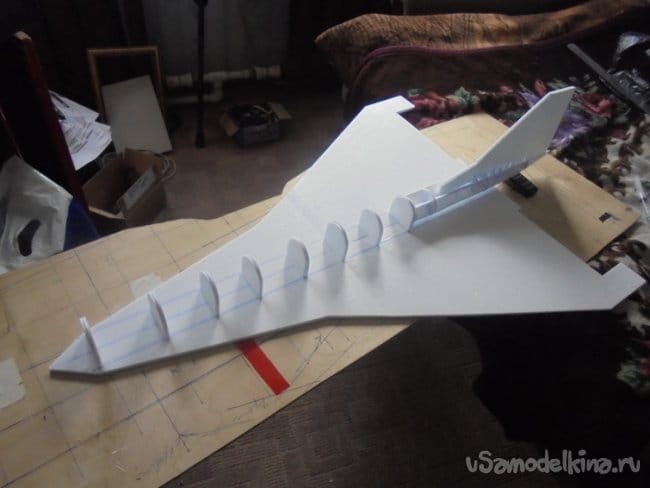

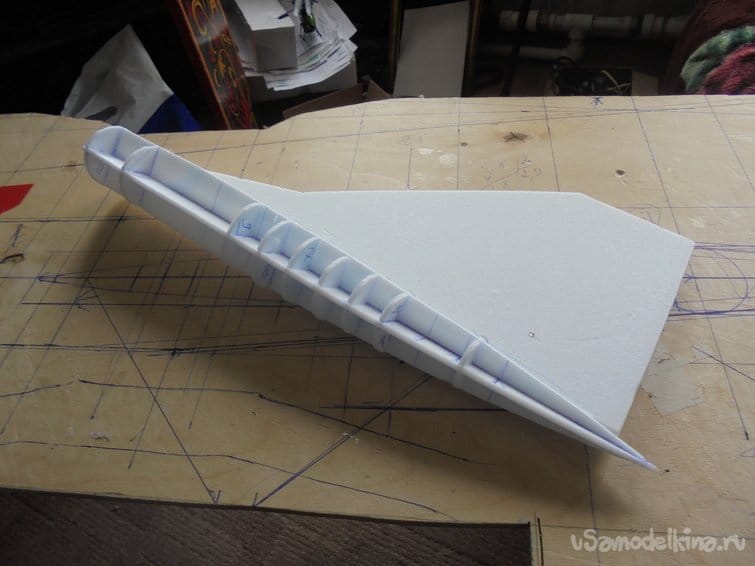

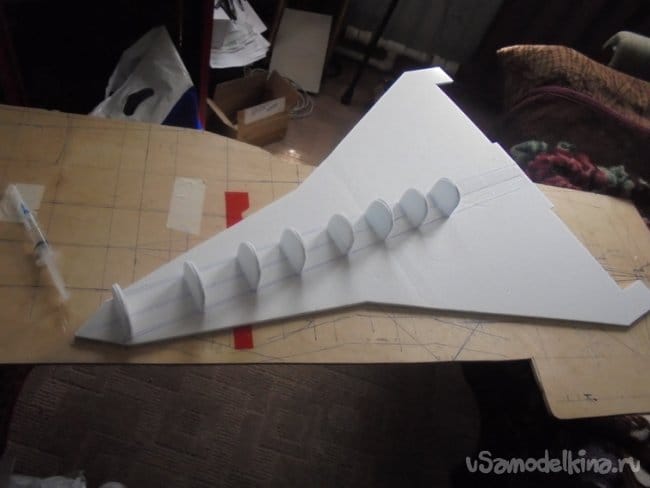

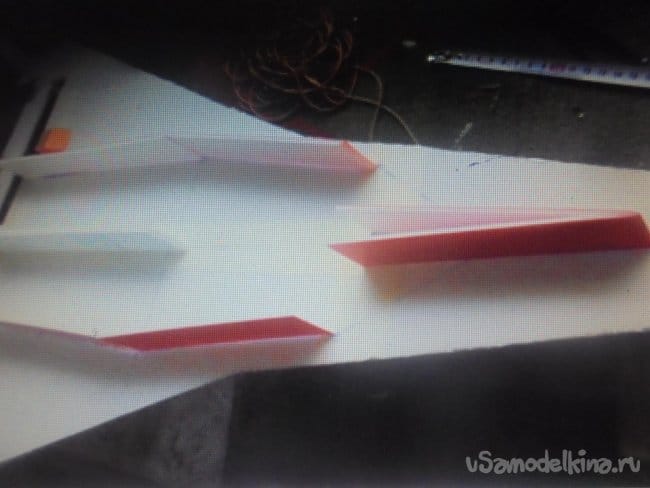

Перегородки для фюзеляжа.

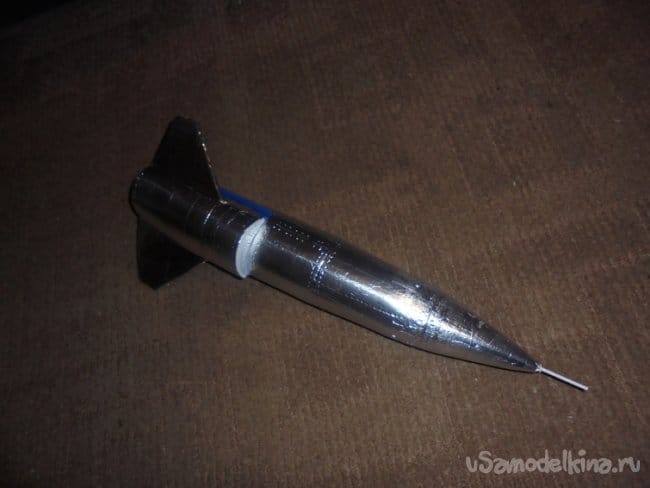

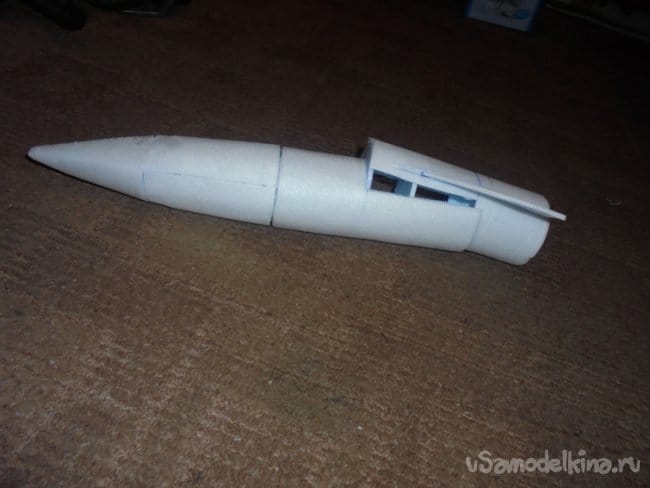

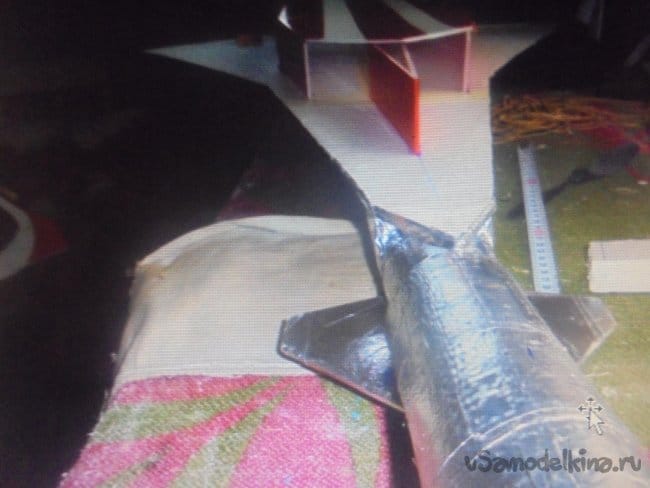

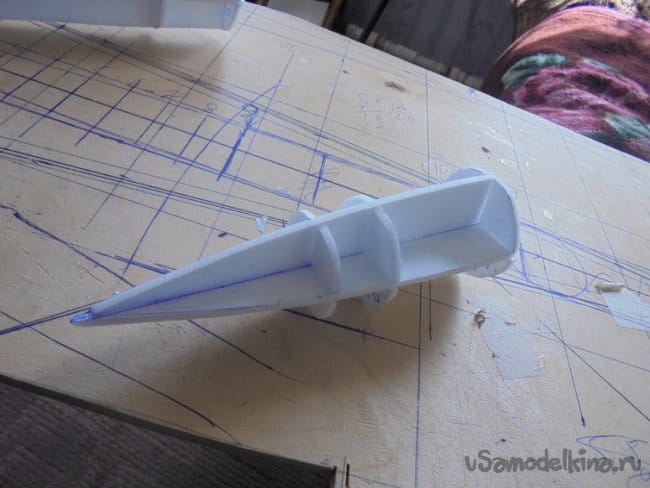

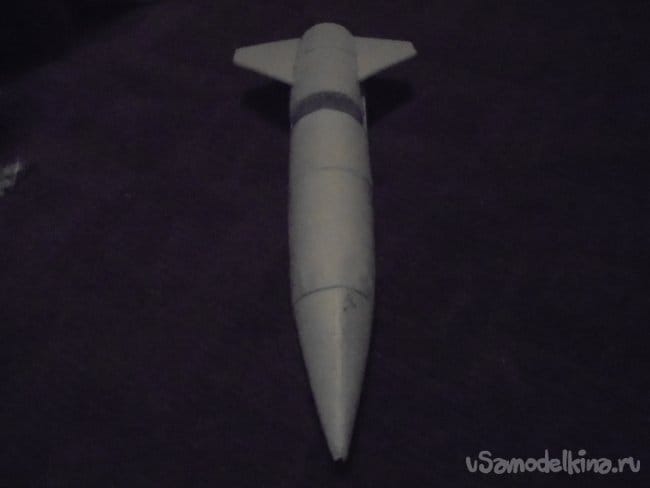

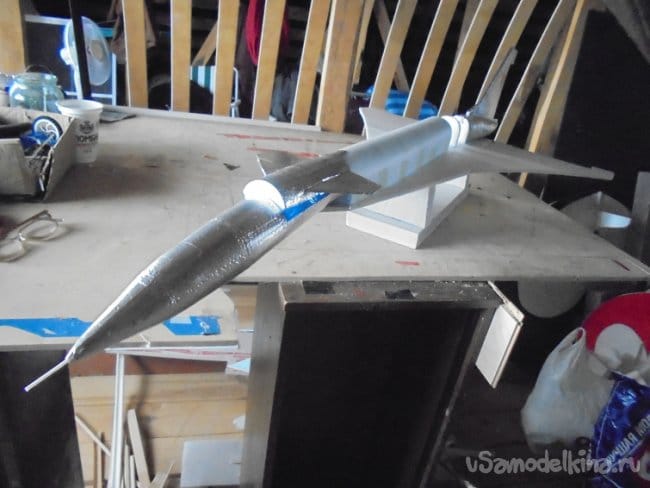

Носовая часть модели.

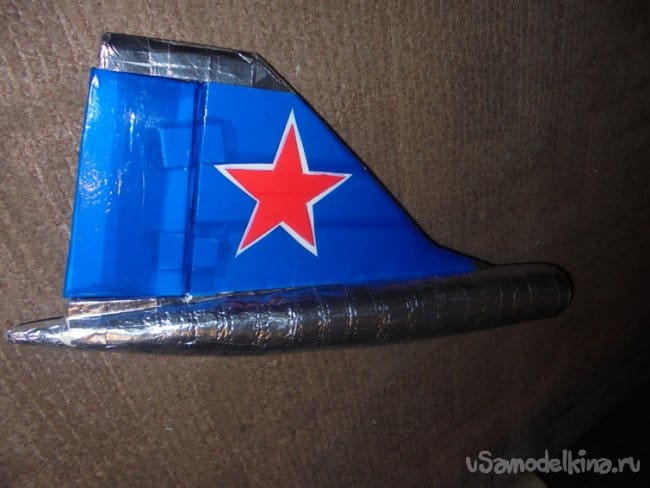

Вклеил киль.

Устанавливается ПГО.

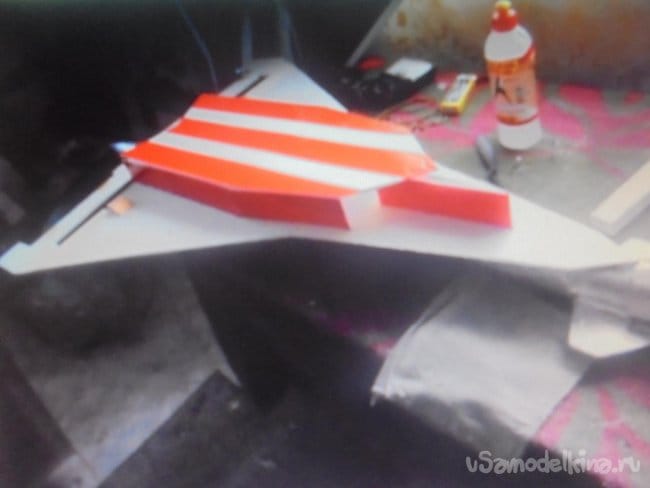

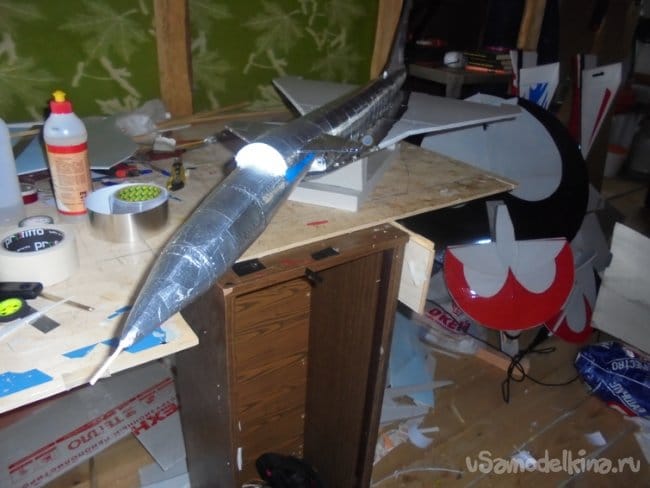

Начал обтяжку цветным скотчем.

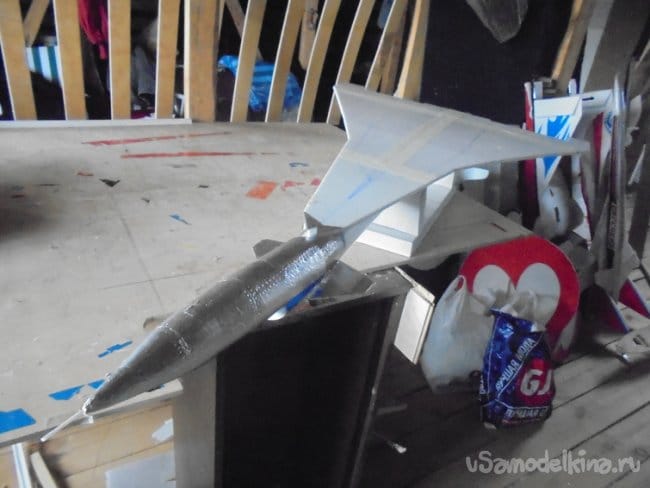

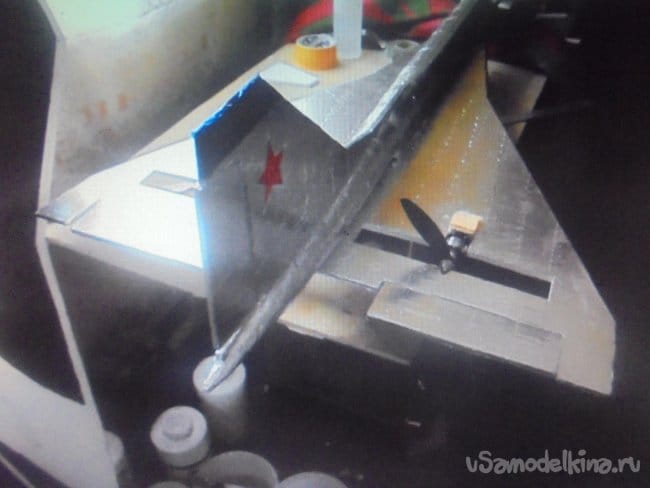

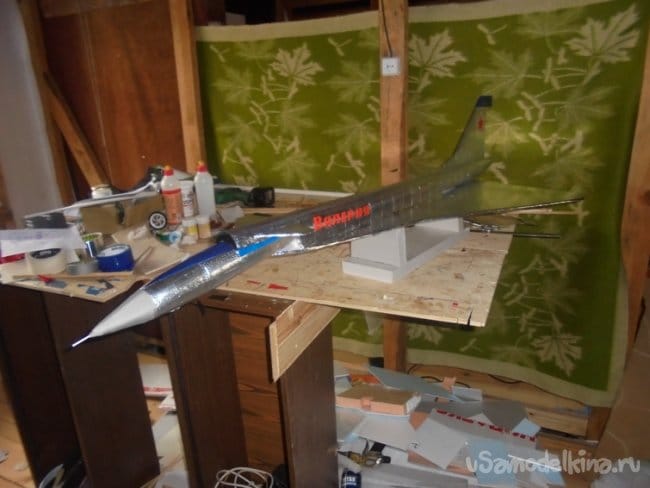

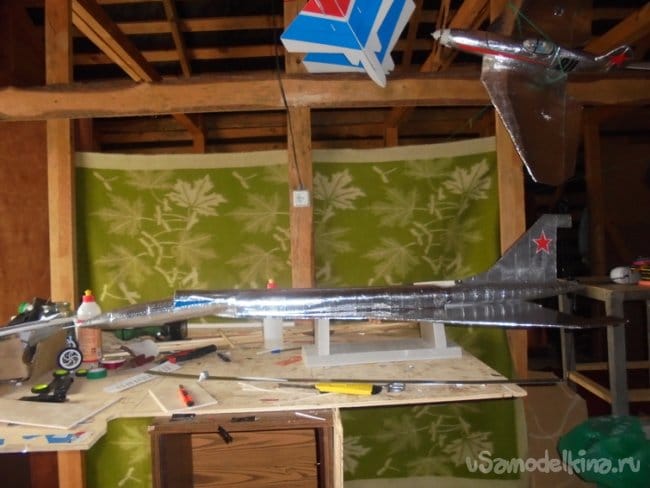

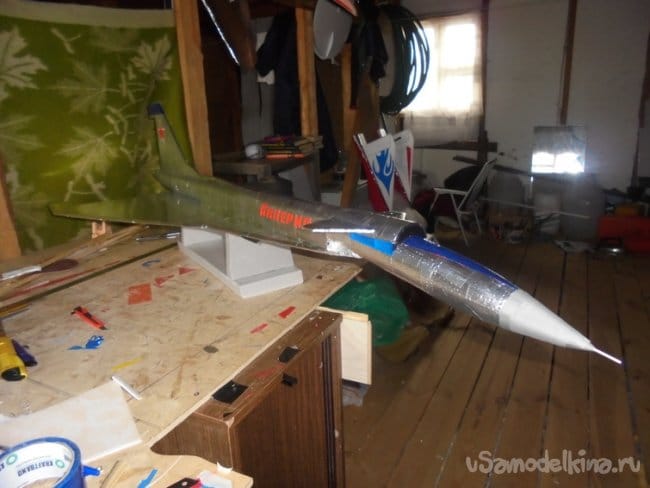

Строительство входит в завершающую стадию.







Характеристика модели.
Длина - 225 мм.
Размах - 1700 мм.
Вес 1680 г.
Моторы - 3010 1400 -2 шт.
Винты - трехлопастные 8 х 6. - 2 шт.
Регуляторы - 60 А. - 2шт.
Сервомашинки - НХТ900
Аккумулятор - 2200 3S.
Применяемые материалы.
Потолочка - 4 мм.
Подложка под ламинат - 5 мм.
Клей универсальный "Титан".
Скотч цветной.

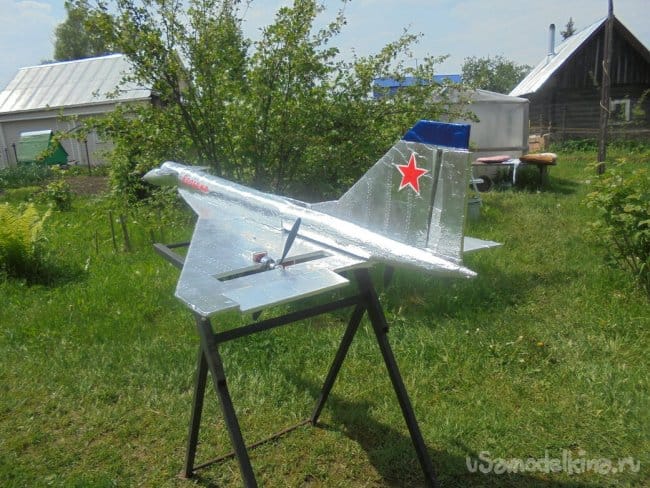

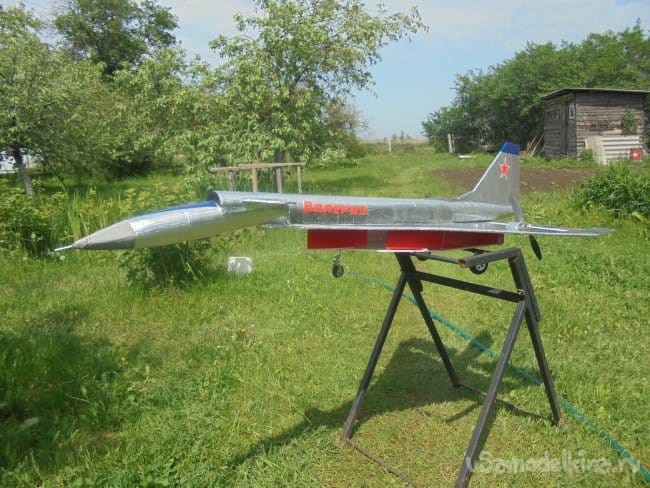

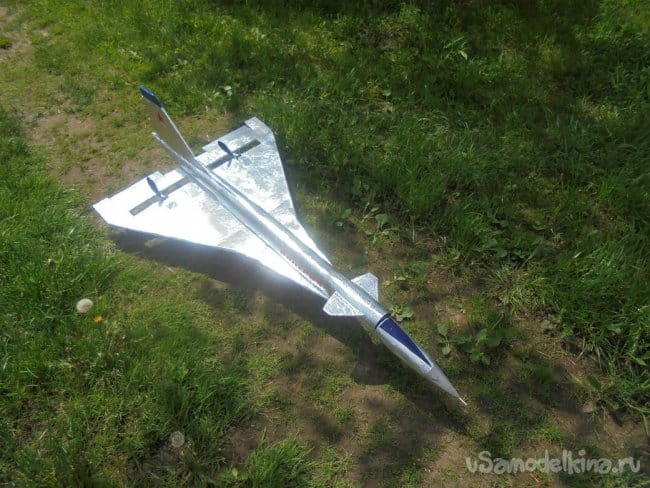

Вот что получилось.
