Виртуальные самолеты. Палубный истребитель МиГ- 3П. Бомбардировщик МиГ- 3Б


Было много всяких проектов Палубных истребителей .
Виртуальные самолеты. Палубный истребитель МиГ- 3П.  Бомбардировщик МиГ- 3Б

Для своей модели я выбрал этот самолёт.

Малочисленные фотографии, вполне отражают процесс постройки модели.

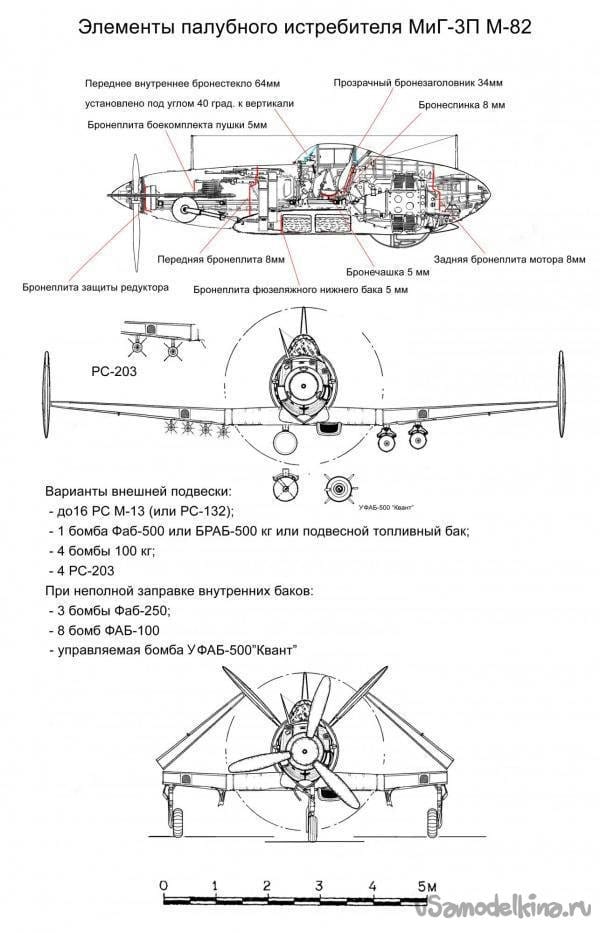

Это - чертежи.

Было заманчиво построить истребитель со складными крыльями, но в техническом исполнении было сложно.

Материалы:
Потолочка, утеплитель «Пеноплекс»толщиной 10 см. , строительная пена , деревянные линейки, пластиковые бутылки, клей Титан, Термопистолет.

Размах крыла - 1100 мм.
Длина - 720 мм.
Вес (пустой) - 700 г.
Профиль крыла обычный.

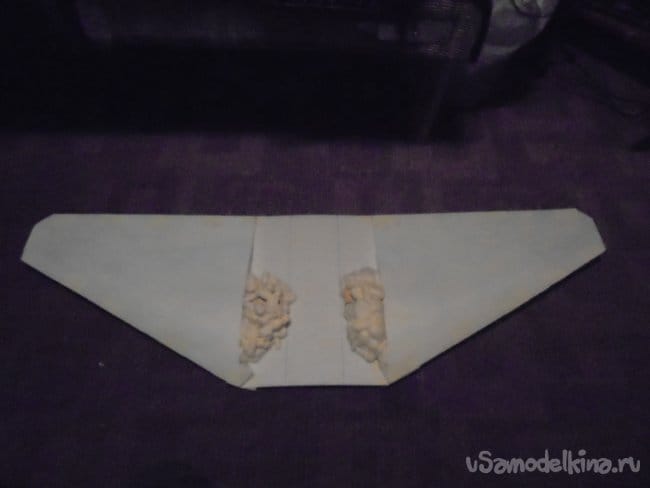

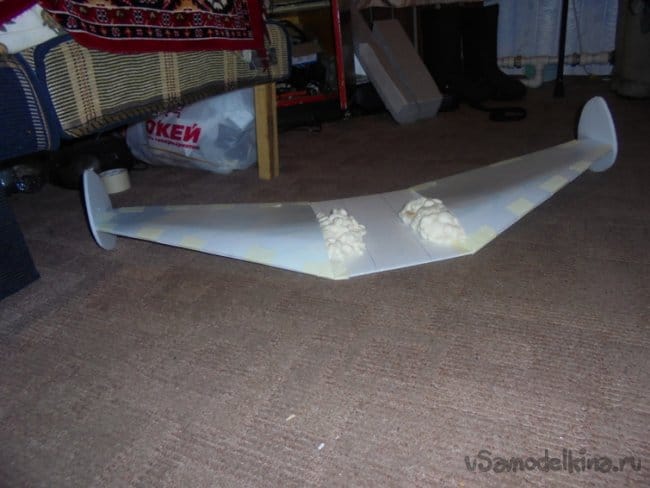

При стыковке со средней частью, укрепляется деревянными линейками и строительной пеной.

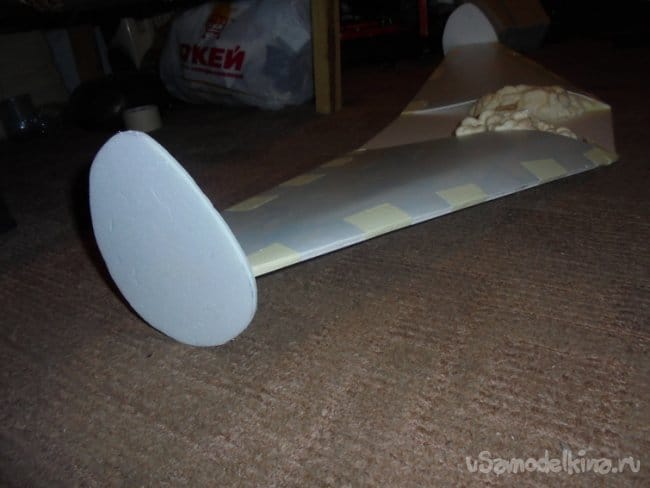

Винглеты на крыльях.

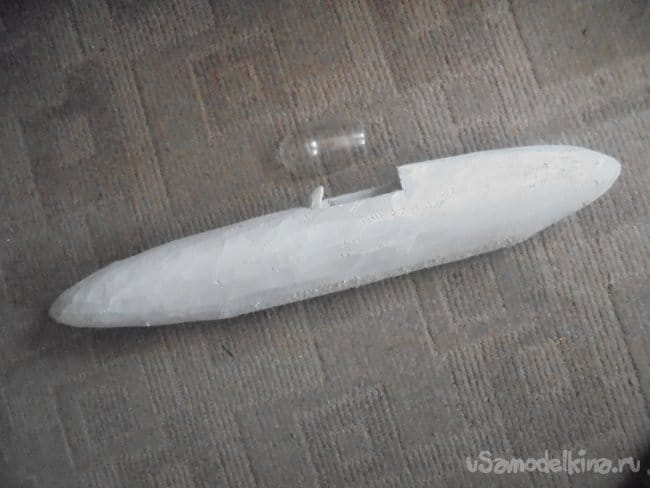

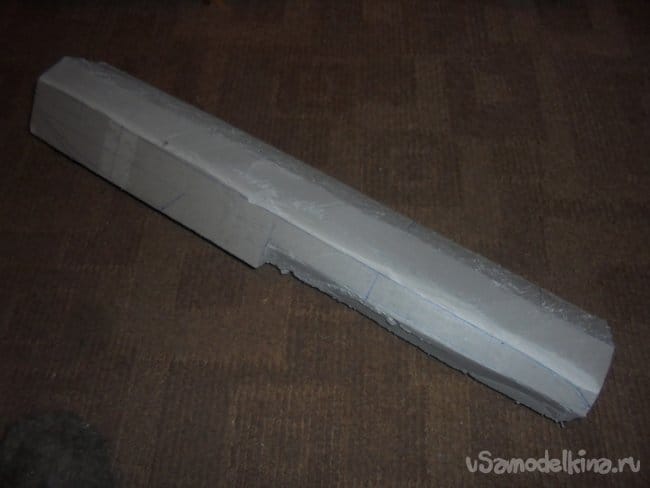

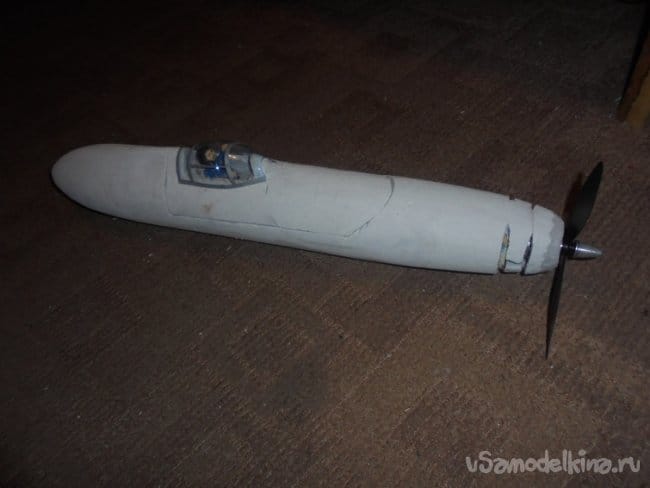

Из утеплителя вырезается заготовка для фюзеляжа.

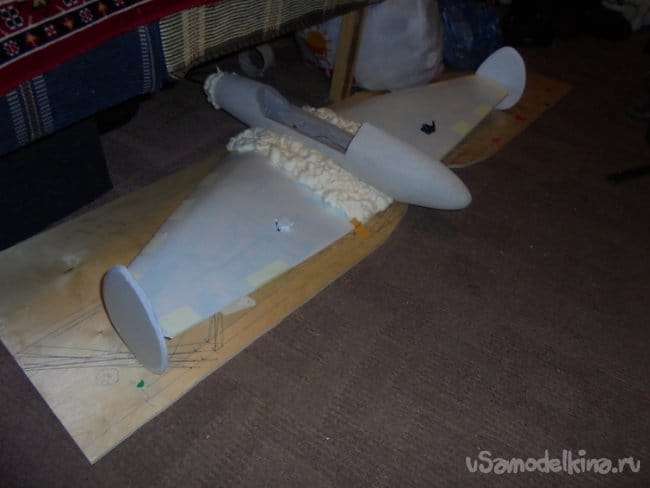

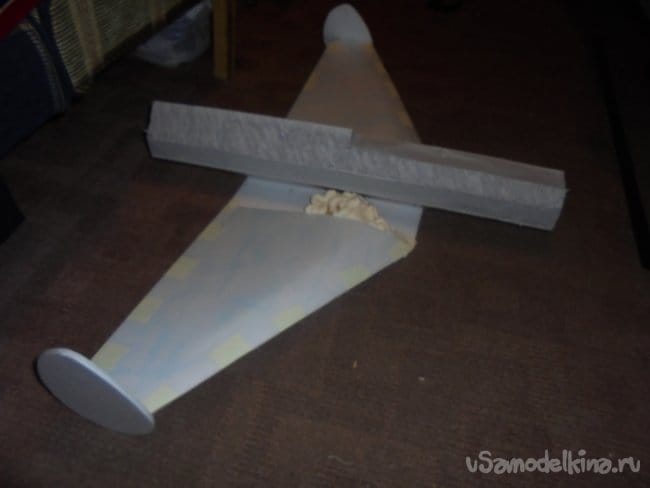

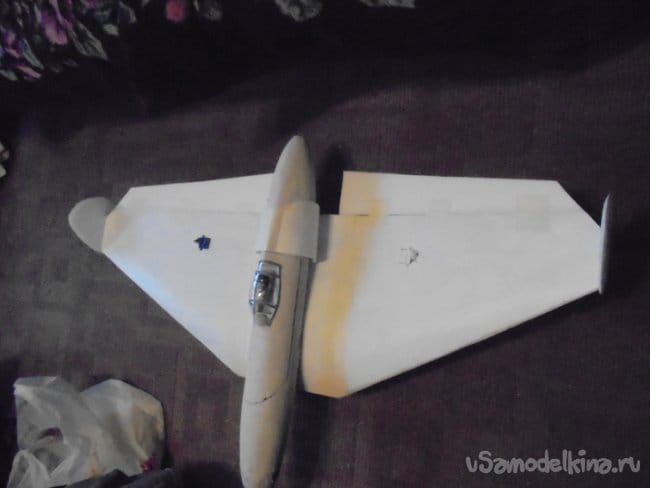

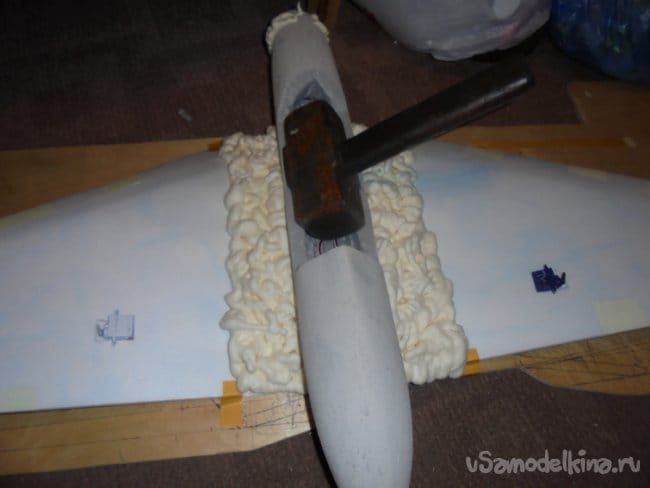

Фюз примеривается на крылья.

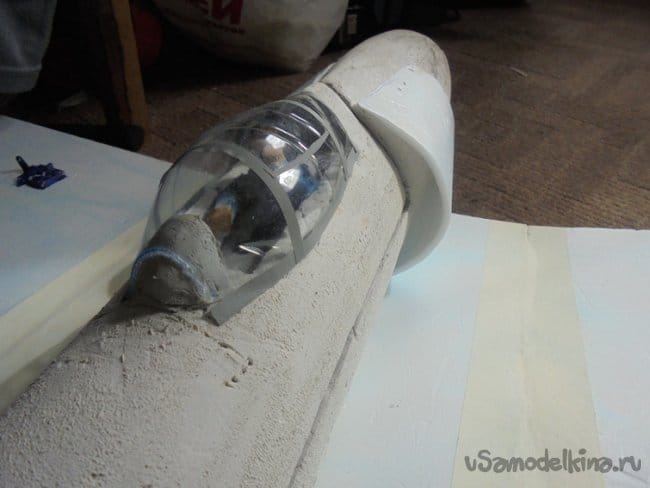

Делается остекление кабины.

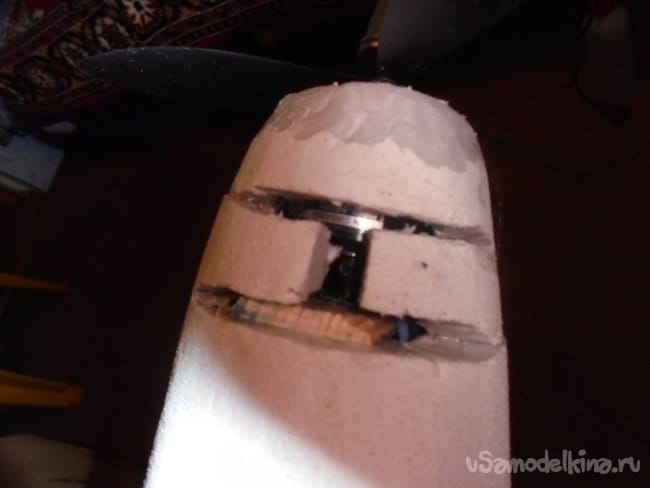

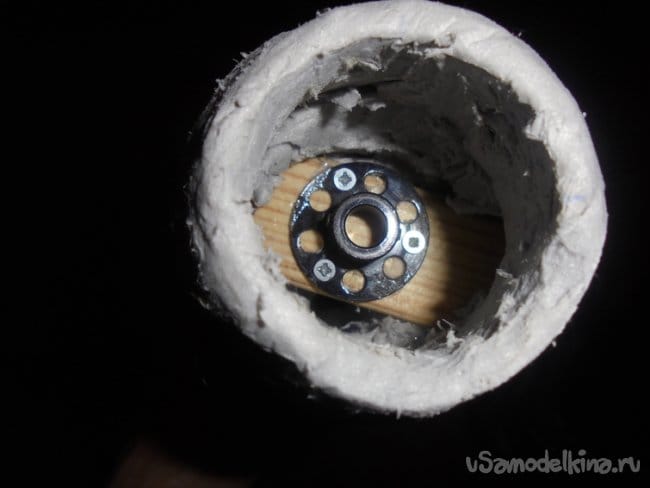

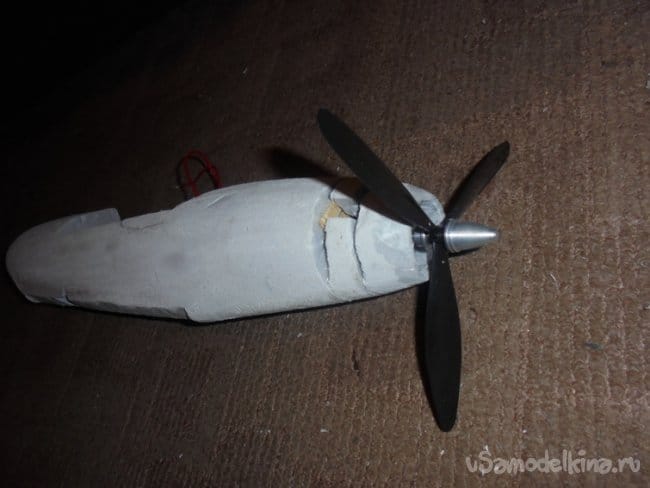

Мотор устанавливается, делаются специальные прорези, для доступа к винтам крепления мотора.

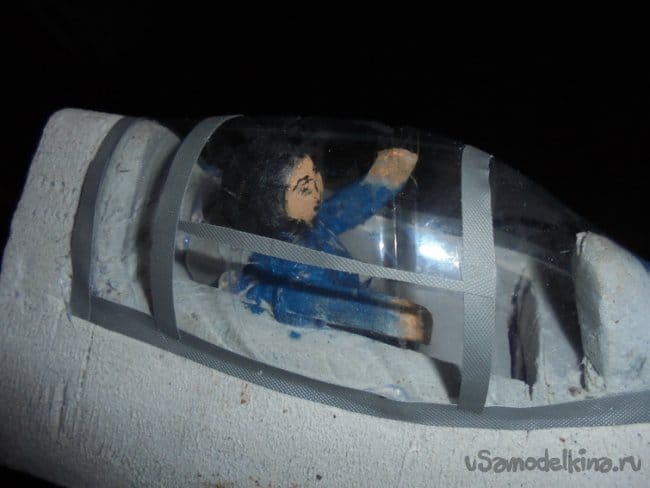

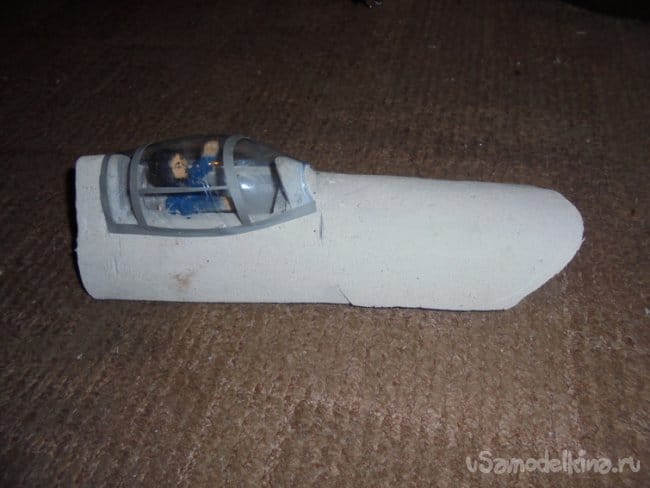

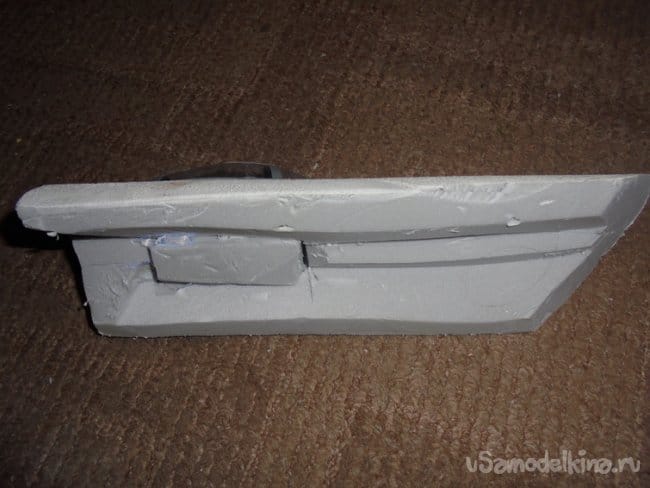

Кабина с пилотом монтируется на съёмной крышке. Делается из пластиковой бутылки, утеплителя и раскрашивается.

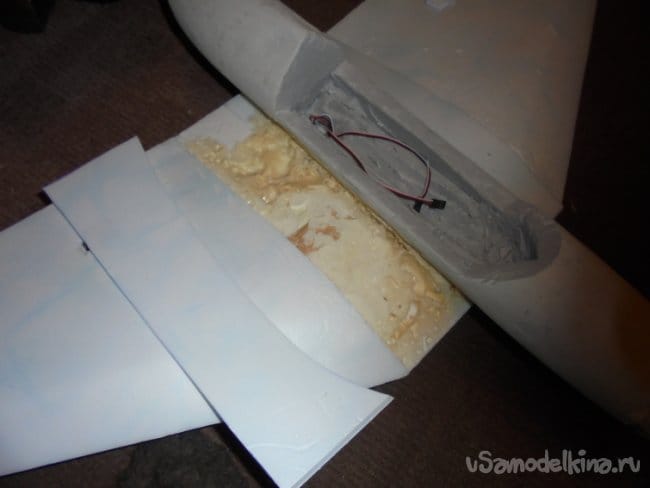

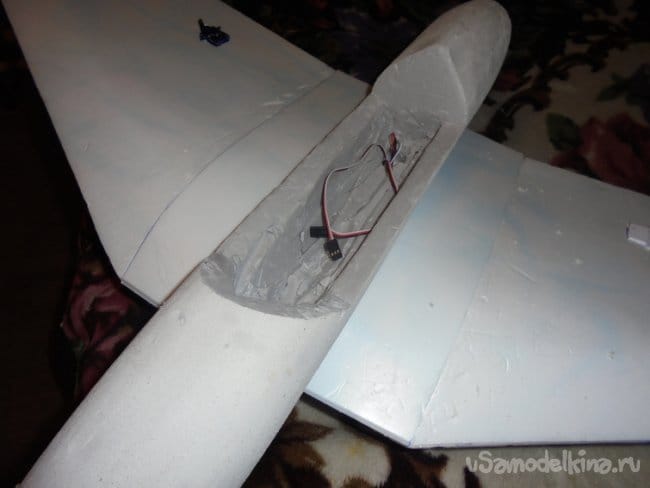

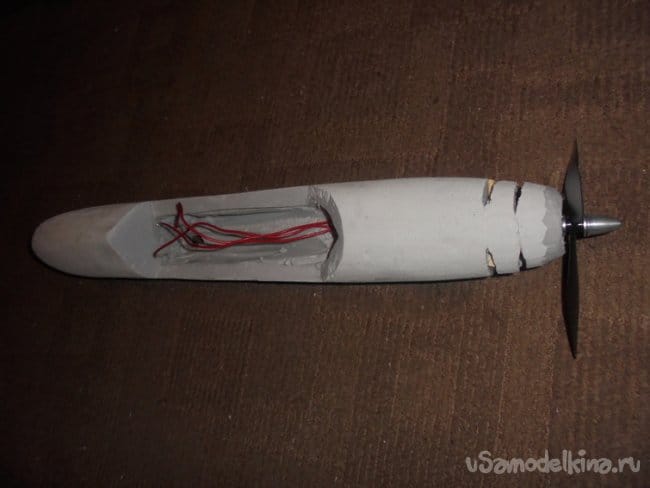

В фюзеляже делаются специальные вырезы, для установки электроники и прокладки проводов.
Крышка на своём месте.

Фюзкляж при монтаже, укреплён строительной пеной.

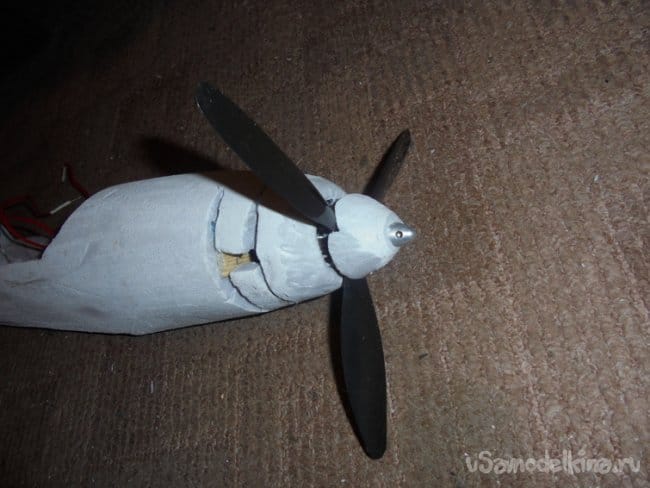

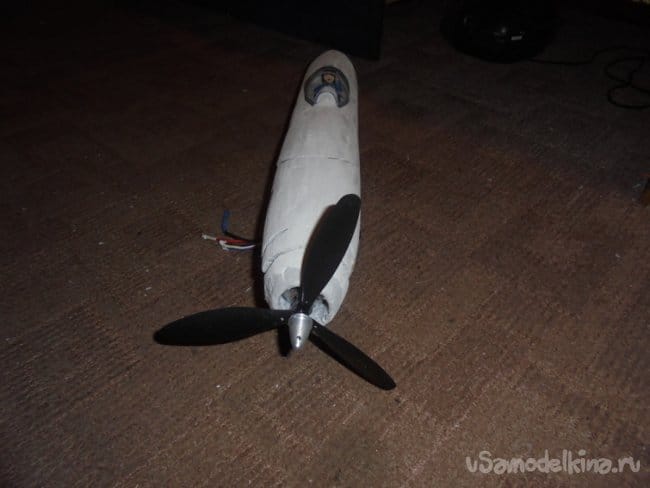

Сделан кок для винта.

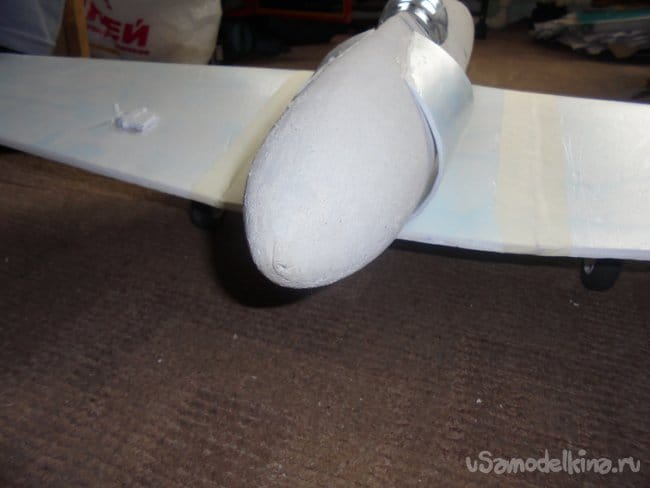

Все смонтированные детали подвергаются зачистке и шпаклёвке.

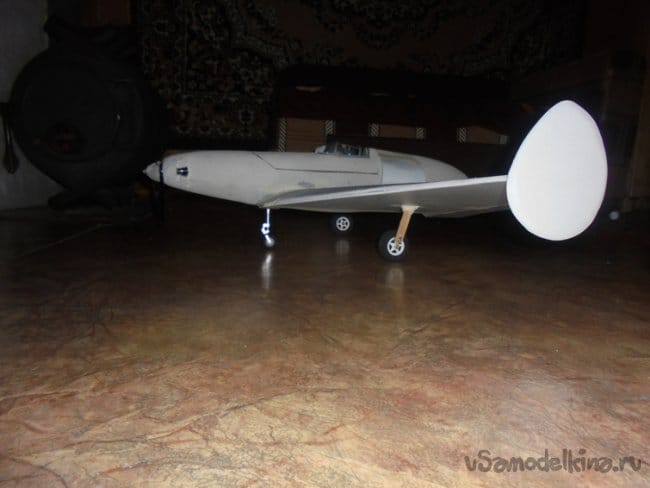

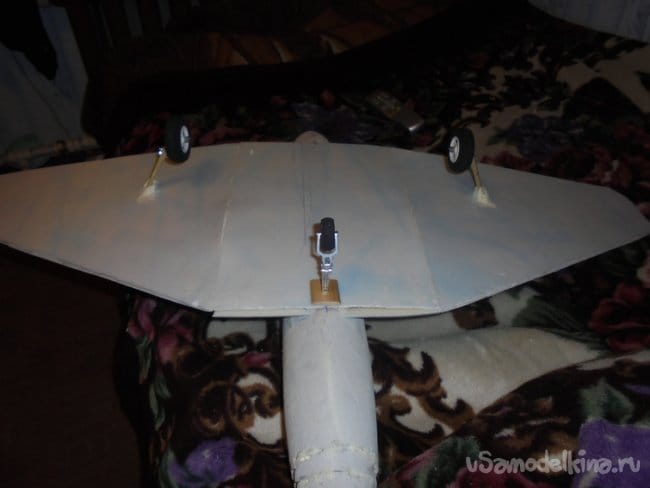

Подсоединяются тяги, навешиваются элероны, ставятся шасси.



Всё зачищено и зашкуренно. Ставлю воздухозаборники.

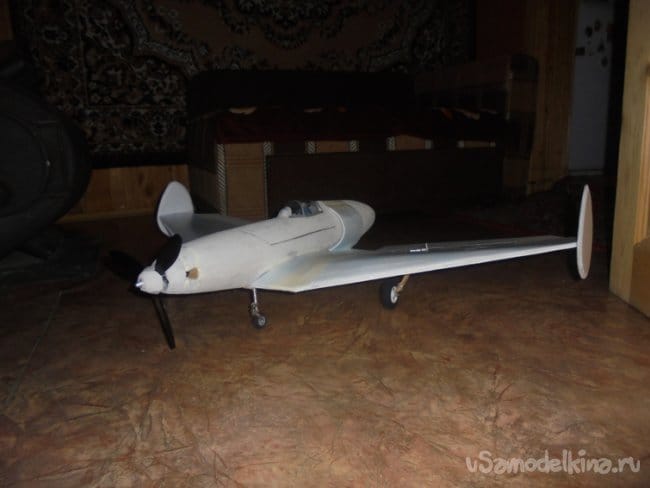

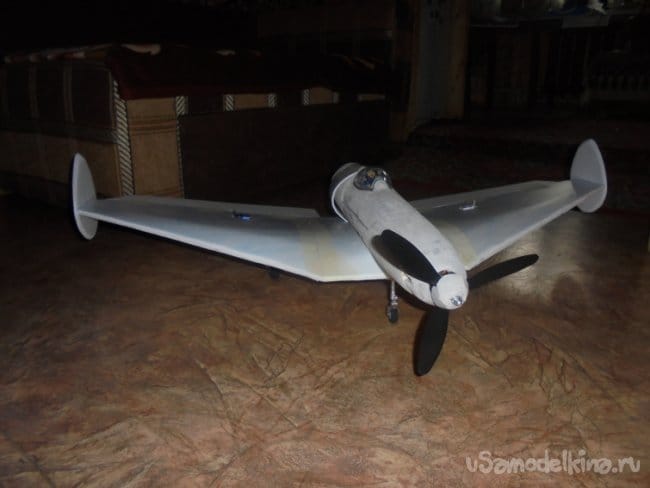

Монтаж модели закончен.
Первоначальная окраска од палитру №3 палубной авиации.




Электроника.
Мотор - L3010C-1300kv (420w)

Регулятор - 40-50A ESC

Сервомашинки - HXT900

Винт - 3-х лопастный EP 9x7 / 229x178mm

Шасси


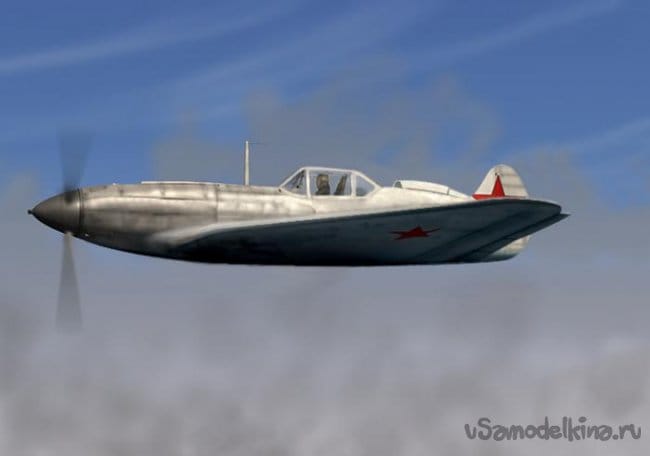

По мнению пректировщиков самолёт должен был выглядеть вот так.

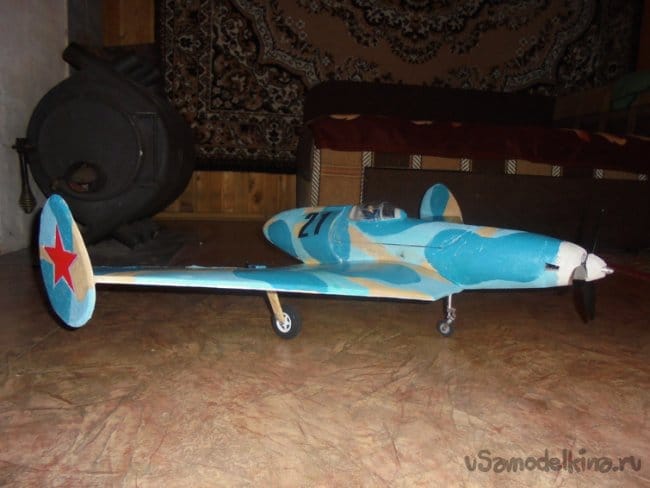

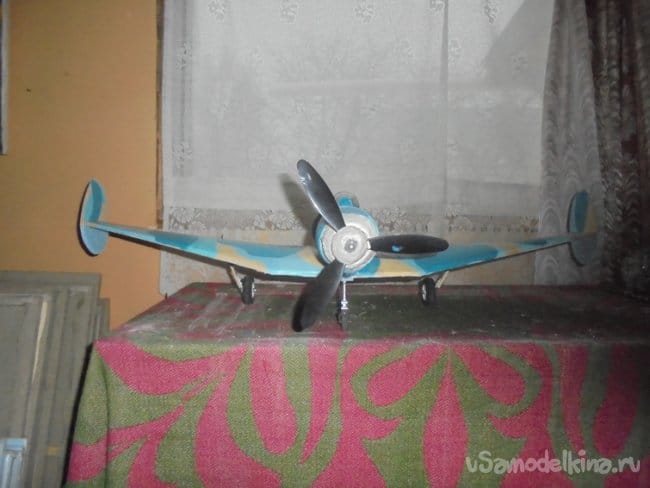

Моя модель.

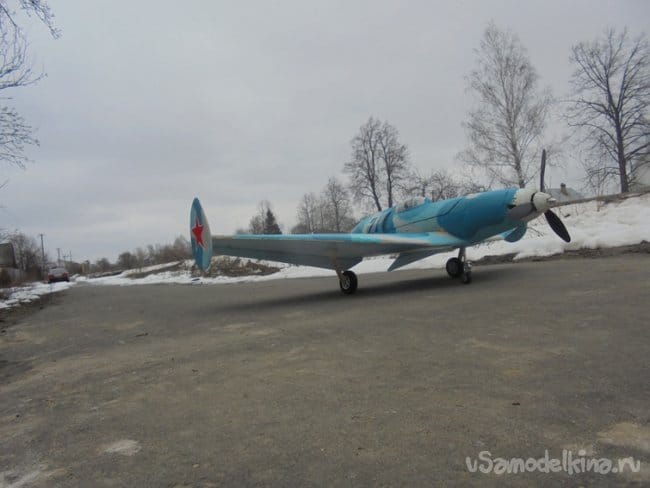

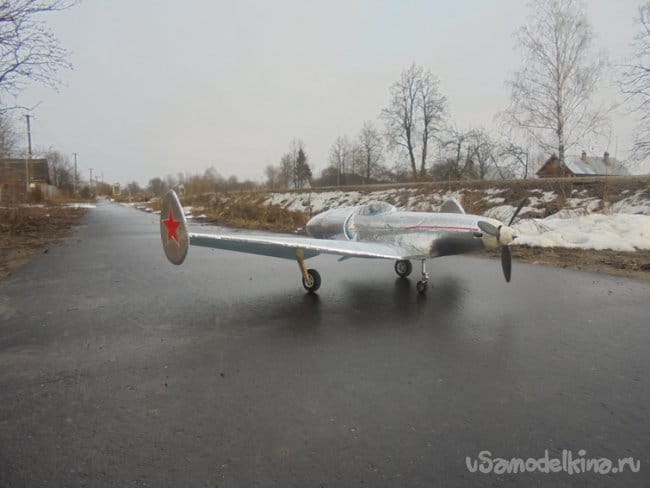

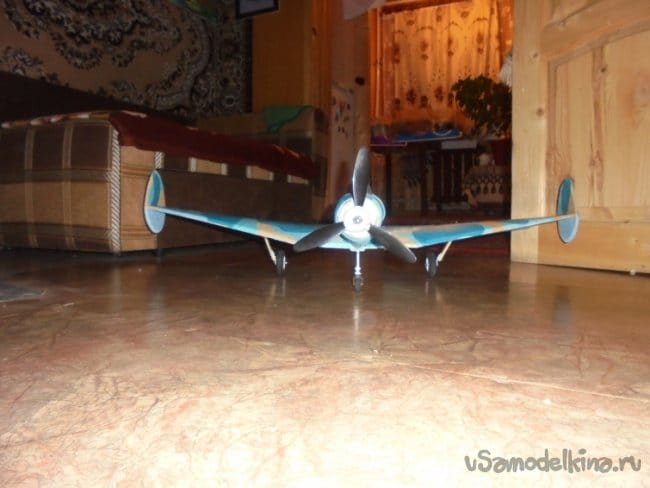

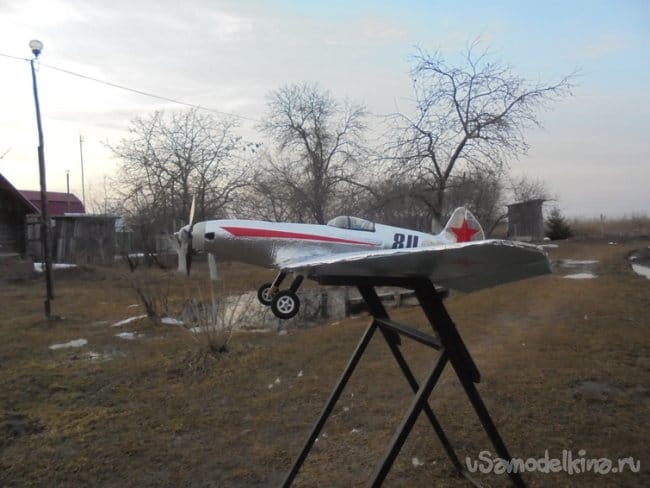

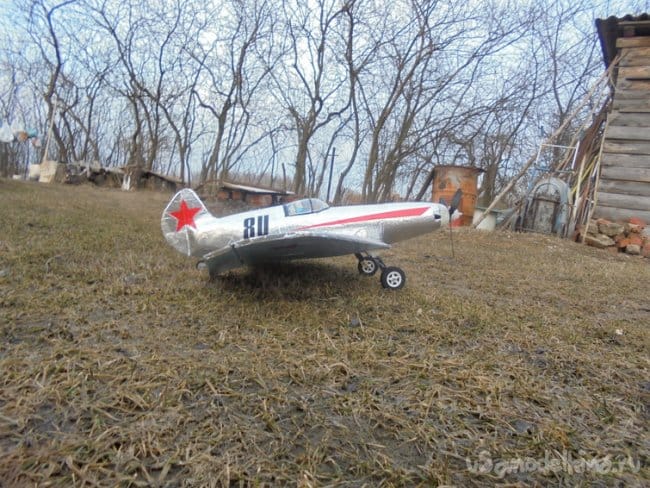

Окончательный вид моей модели.

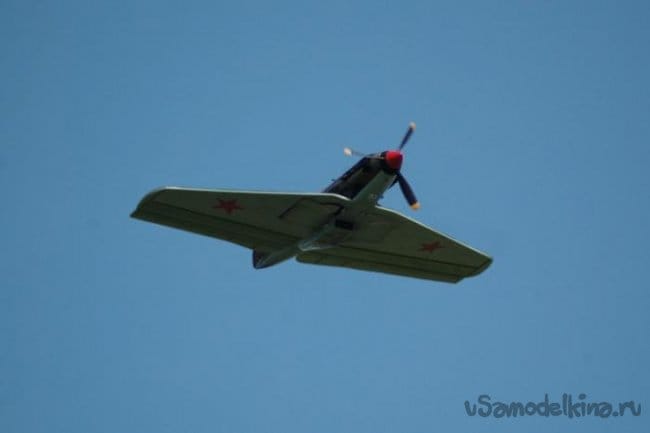

Современный палубный истребитель.

Параллельно с этой моделью, я строил другую модель - модель бомбардировщика МиГ-3Б.
Размах крыла - 1100 мм.
Длина - 720 мм.

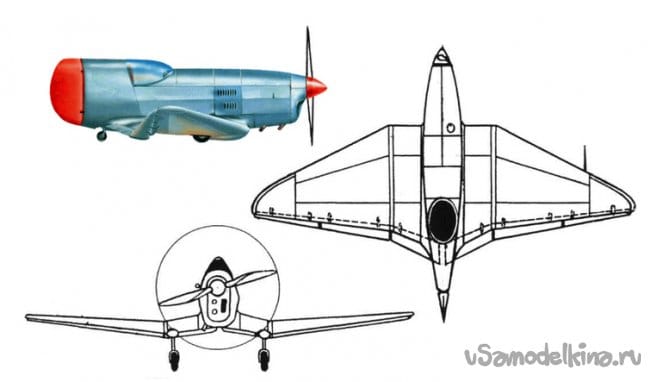

Чертежи.


Постройка этой модели аналогична первой.

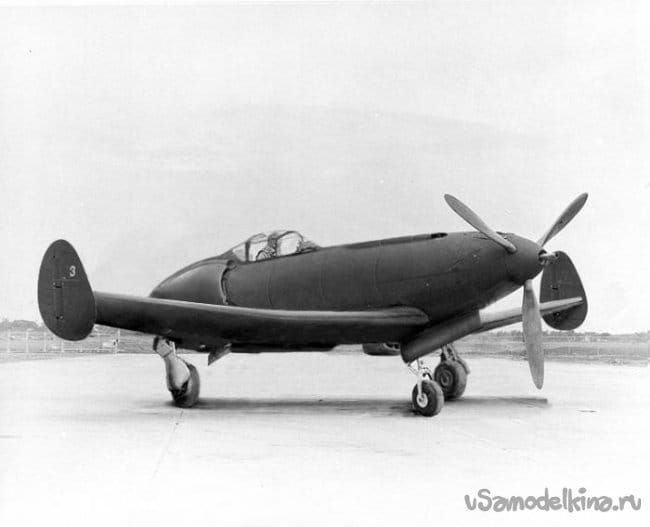

Очень интересно, что первоначально я установил шасси с передней стойкой, но позже, посмотрев на чертежи и фотографию , сделал, как положено.

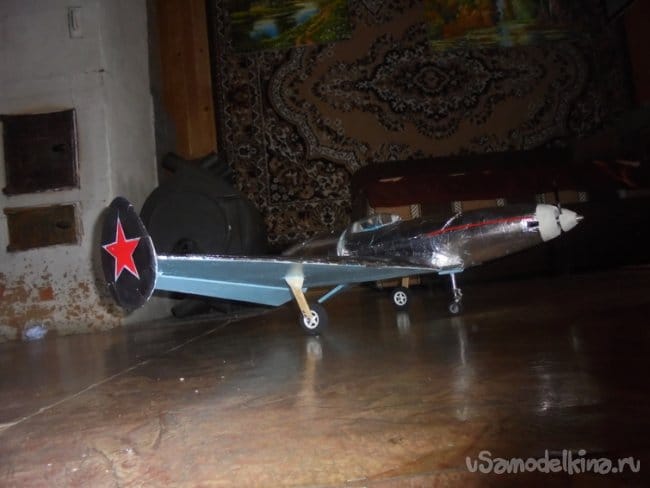

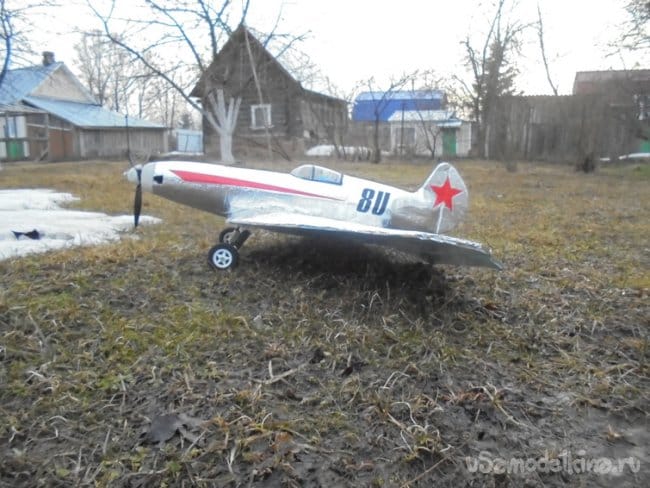

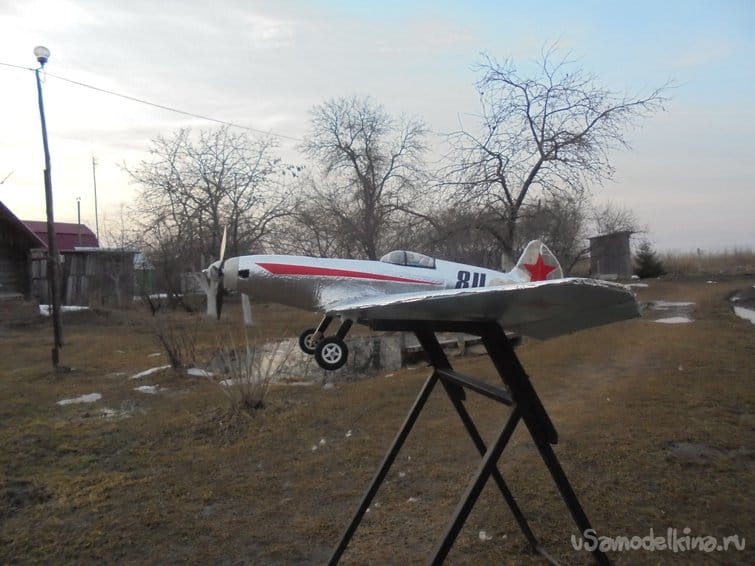

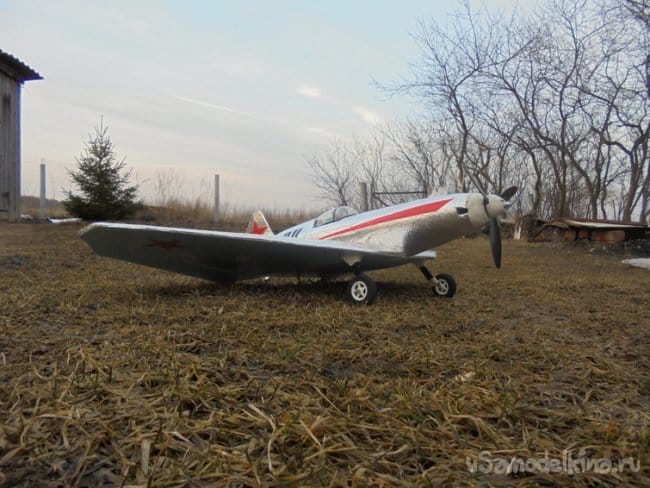

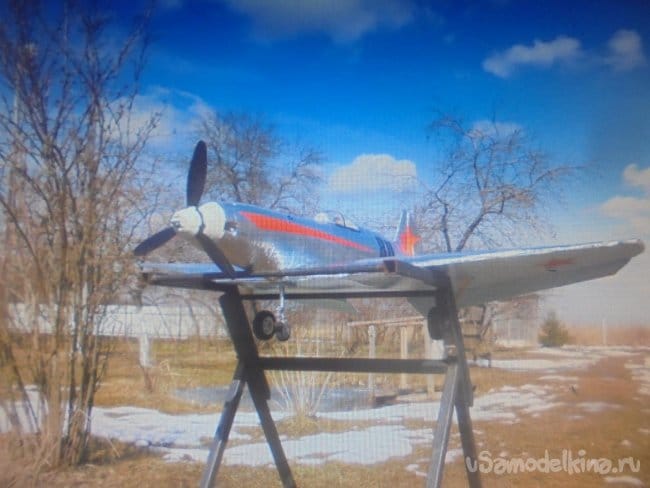

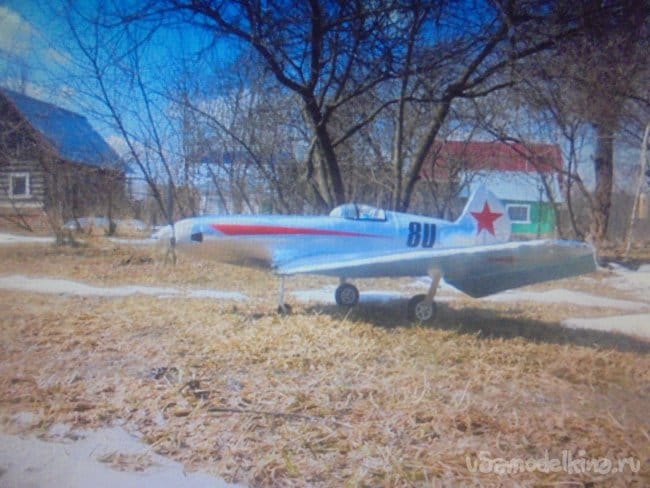

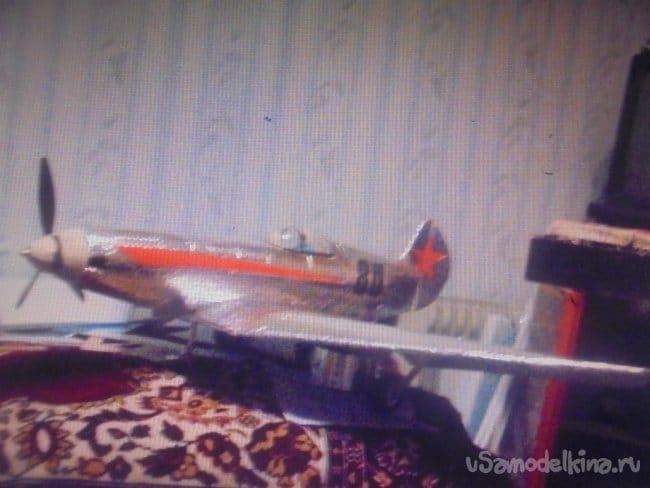

В итоге получилась такая модель.

Последний снег.
