СВП - «Небо» SigmaSky


Может лето все-таки будет!?

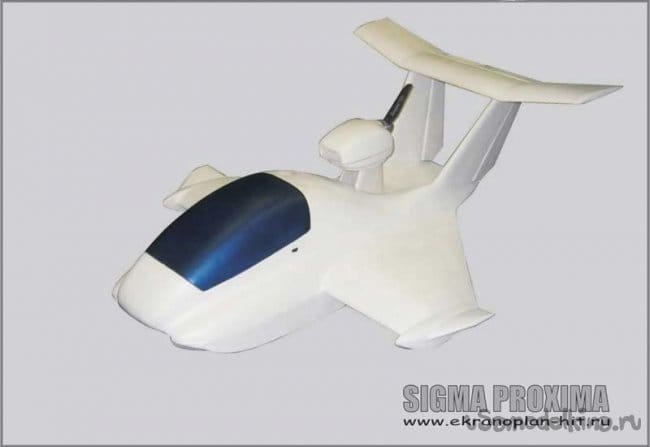

За основу взял модель Владимира Середы ЭКРАНОПЛАН SIGMA-PROXI

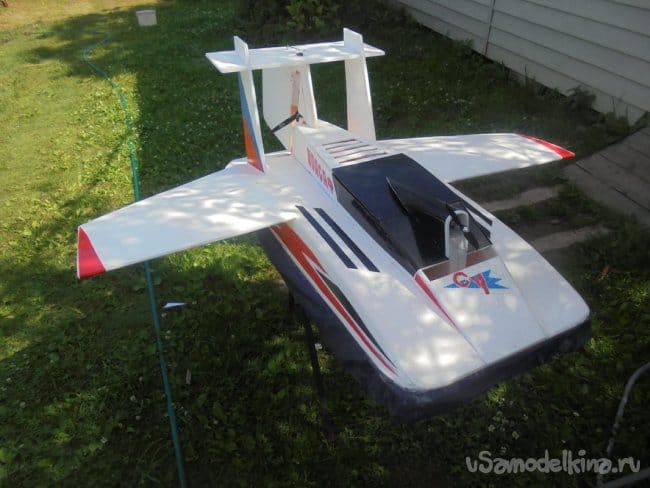

Вспомнил модель "Иоасаф" и решил сделать более совершенную модель СВП.

Материалы и электроника.
В основном ,для постройки модели использую простую подложку под ламинат , голубого цвета, толщиной 5 мм. . Под мотор ставится кусочек утеплителя "Пеноплекс" и отгалит. .Клей универсальный , влагостойкий "КИН". Для "юбки" ограждения воздушной подушки использовал старый плащ Болонья.

Мотор для нагнетания воздуха - D2826/10 1400Kv
Винт - 7 х 6 .
Аккумулятор - 2200 3S
Регулятор - 40А.
Маршевый мотор - Turnigy D3548/4 1100KV
Мощность - 910W
Тяга - 2150г.
Винт - 11 х 7
Регулятор - 60А.
Аккумулятор - 2200 3S

Прежде всего подверглась изменению форма «юбки» ограждения воздушной подушки.
Она стала треугольной формы.

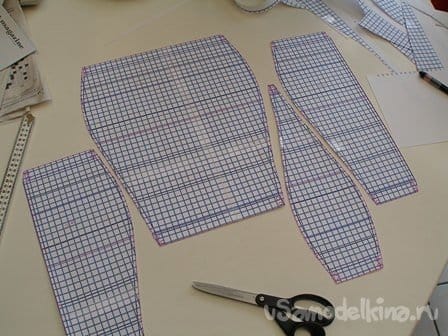

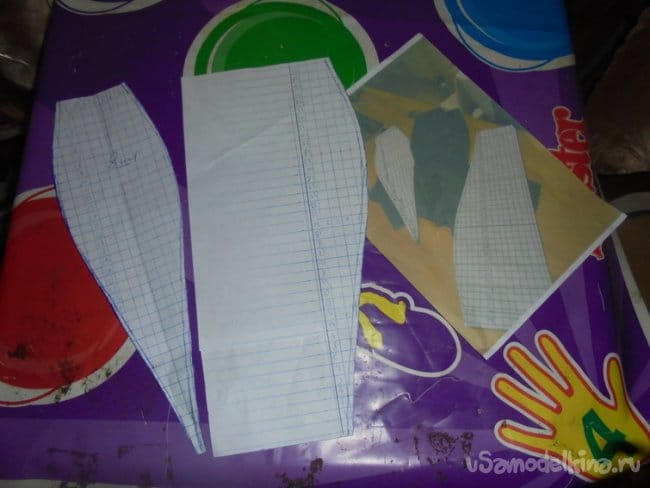

В соответствии с этим пришлось переделывать выкройки.

СВП - «Небо» SigmaSky

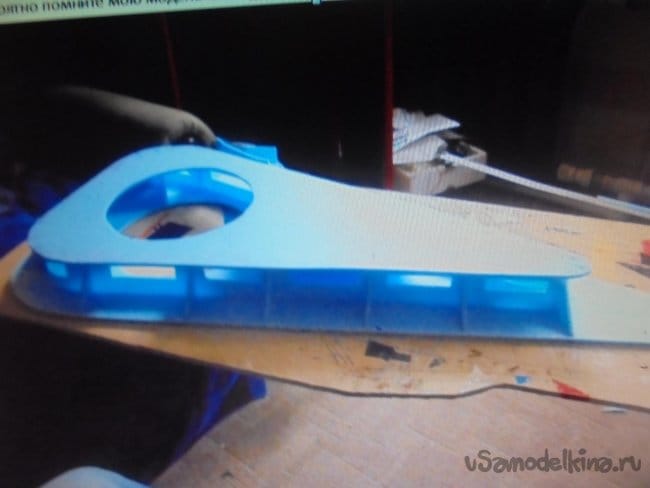

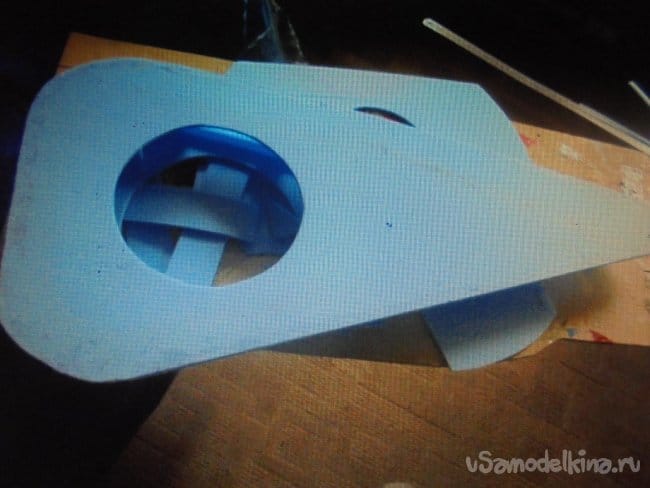

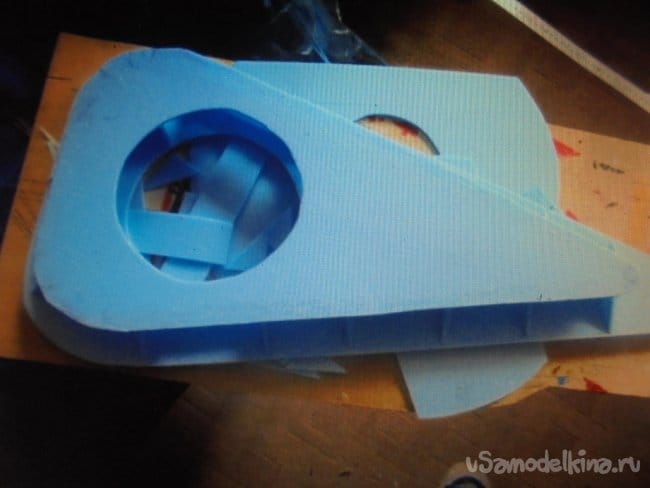

Сделал блок для «юбки» ограждения.

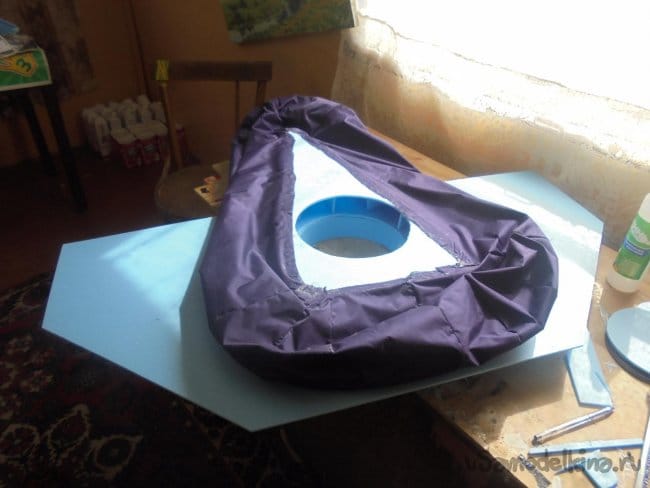

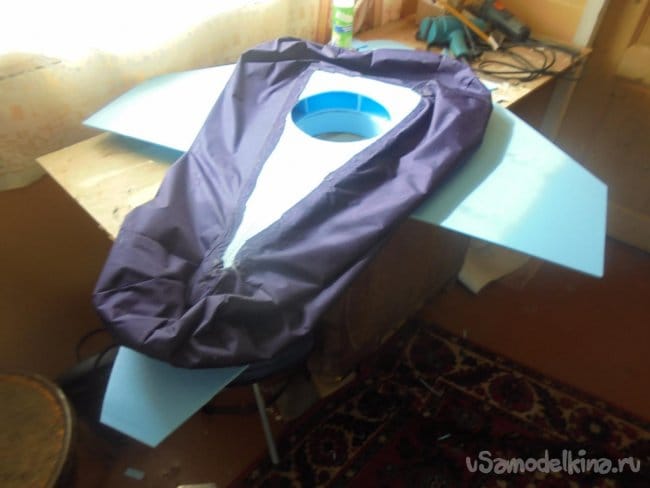

Приклеил «юбку» на своё место

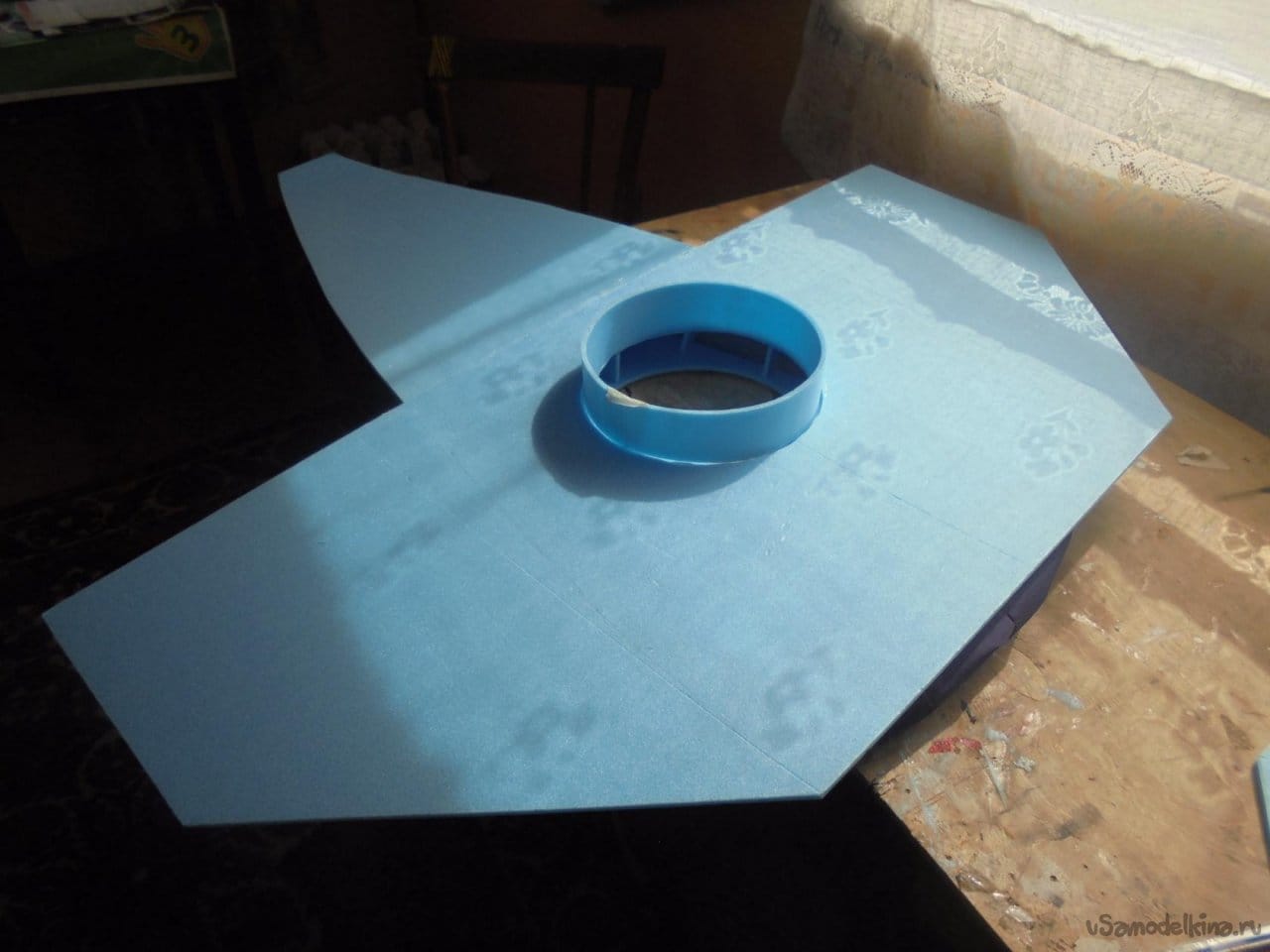

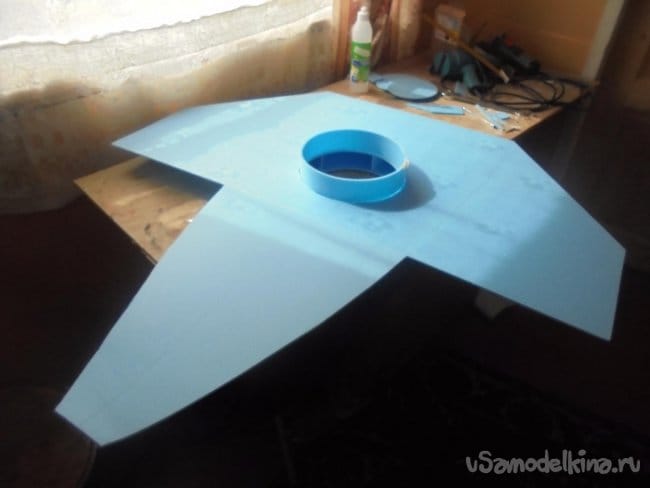

и сразу установил блок воздушной подушки на платформу СВП.

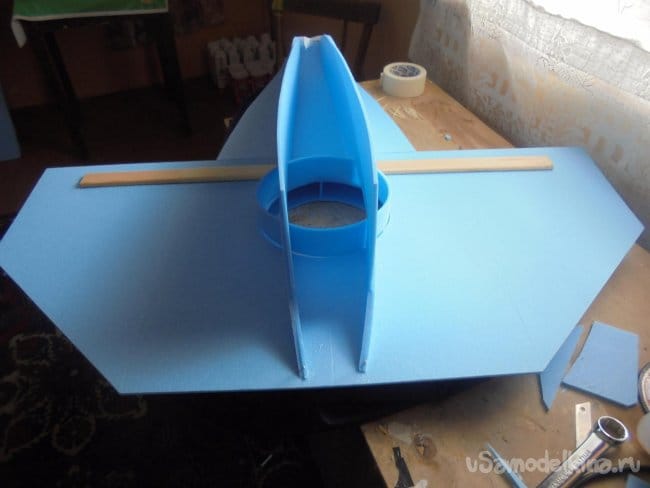

Приклеил боковины фюзеляжа и внутреннее кольцо воздухозаборника.

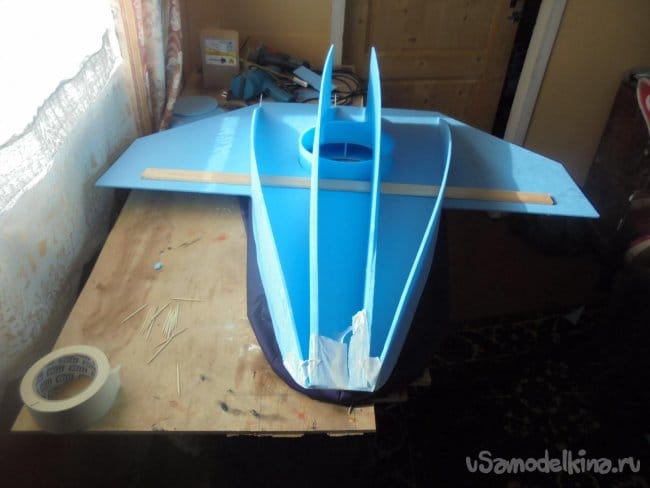

Усилил крыло деревянной рейкой , сечением 50 х 5 мм

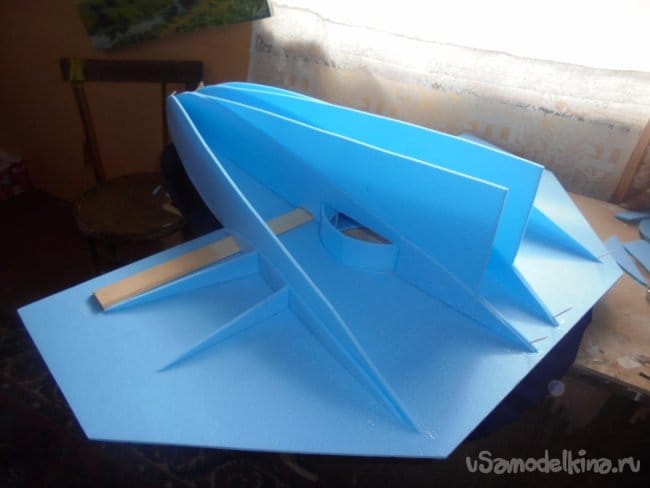

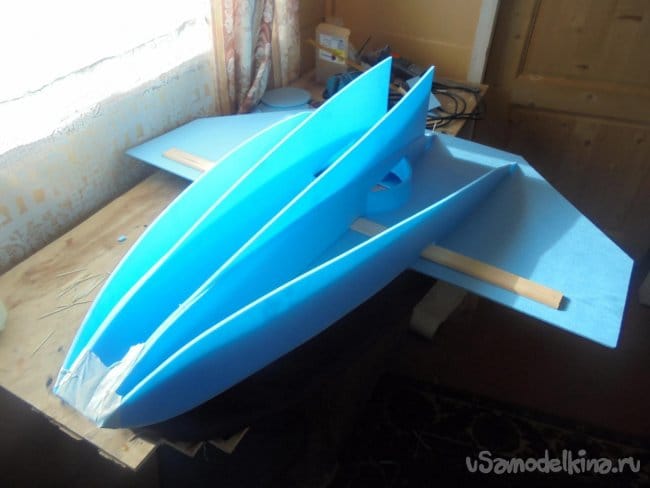

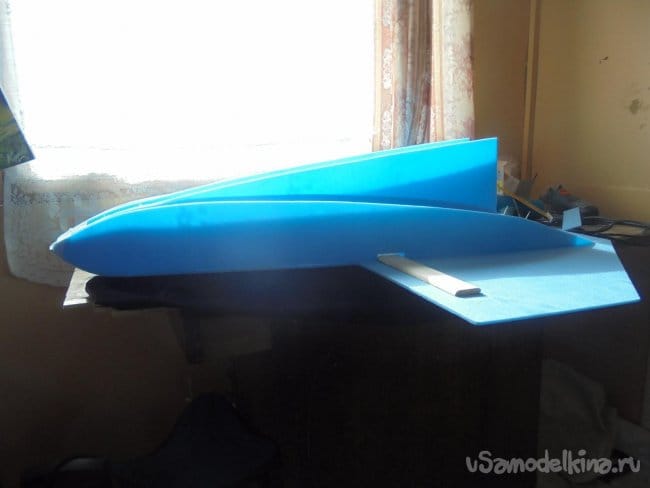

Вклеил внутреннее ребро фюзеляжа.

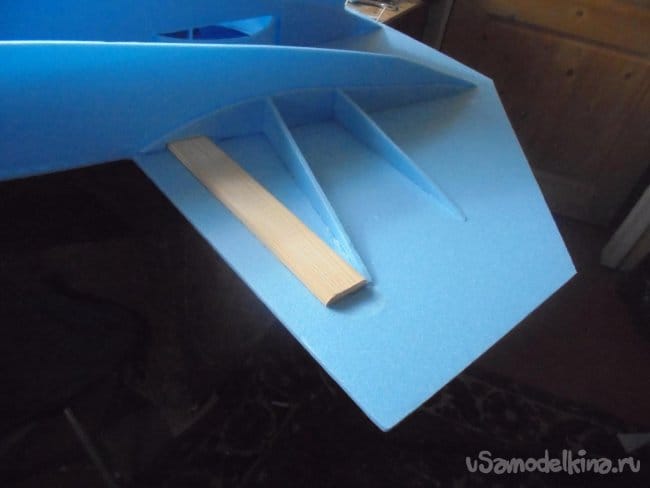

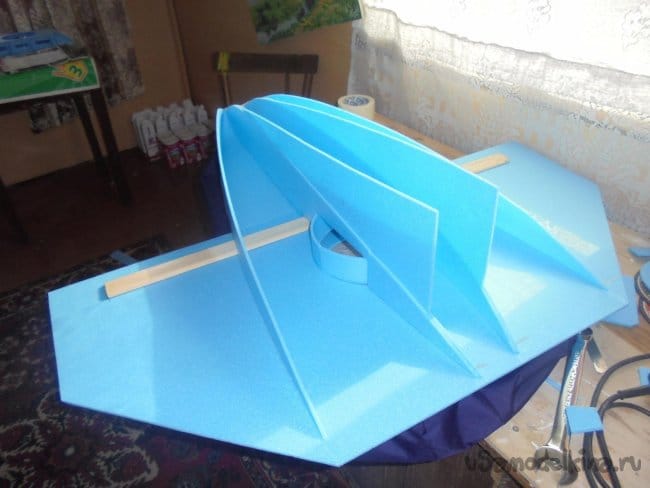

Установил рёбра жёсткости в крыло.

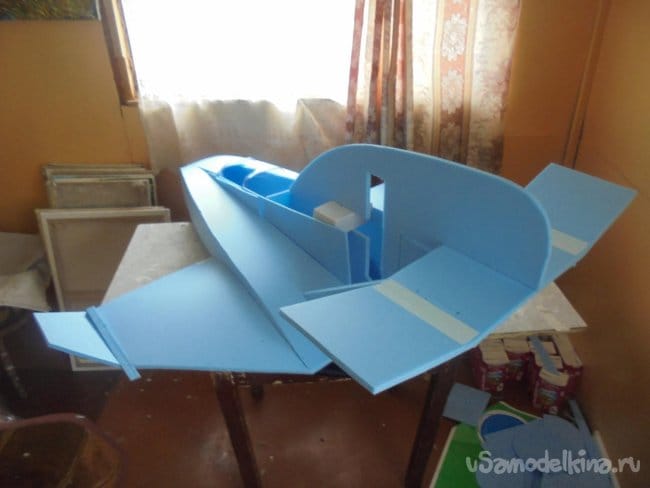

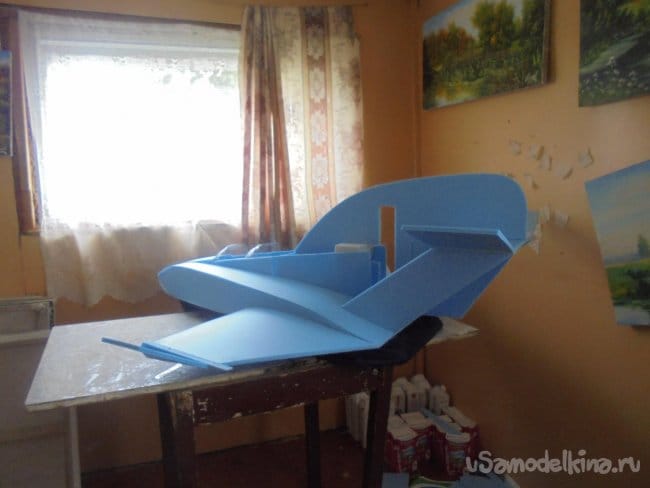

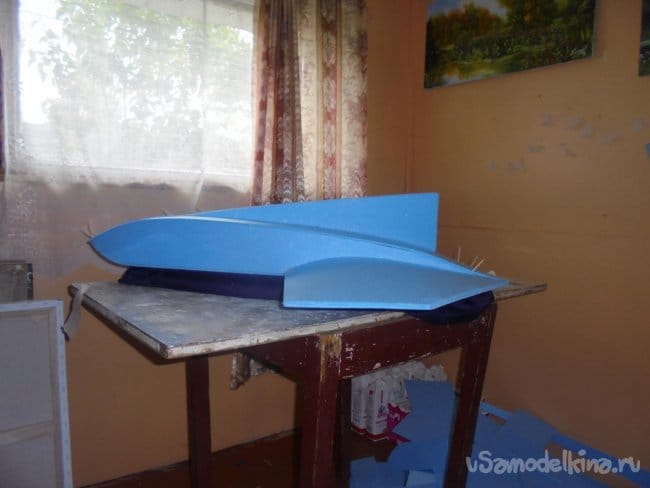

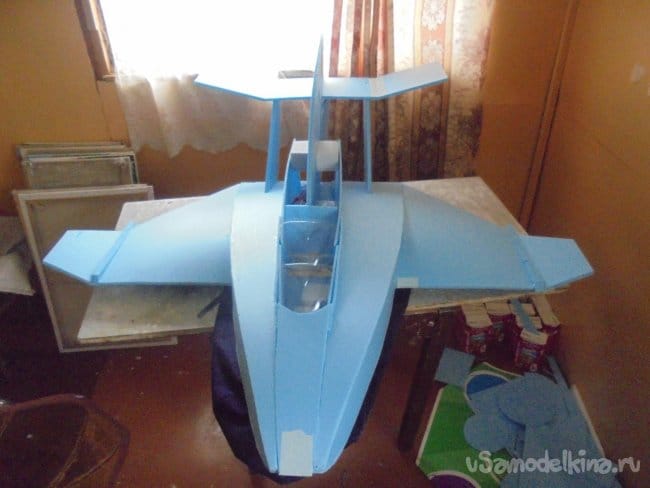

Начал ставить верхнюю обшивку крыла и фюзеляжа.

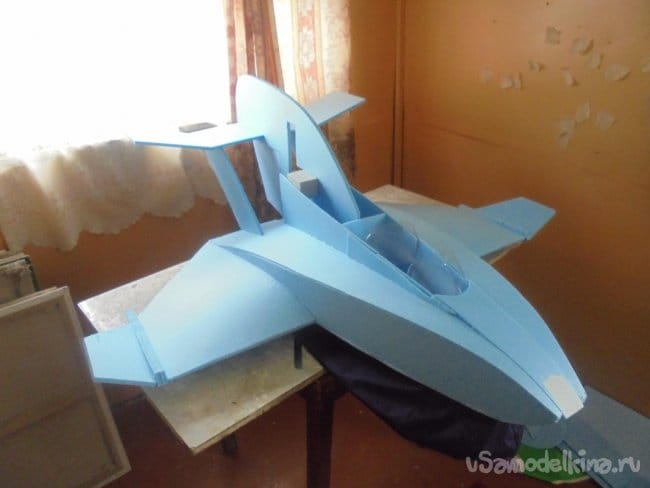

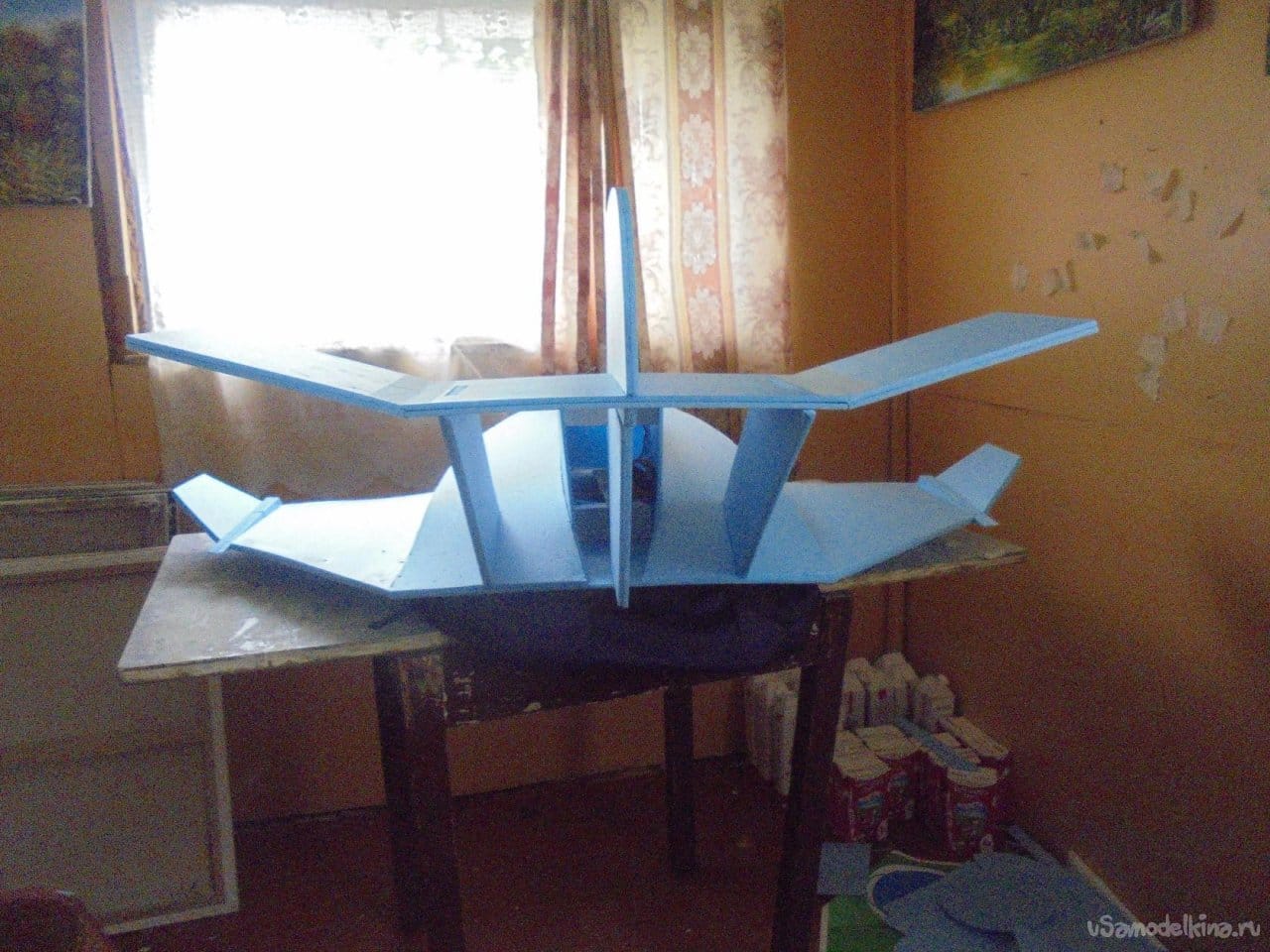

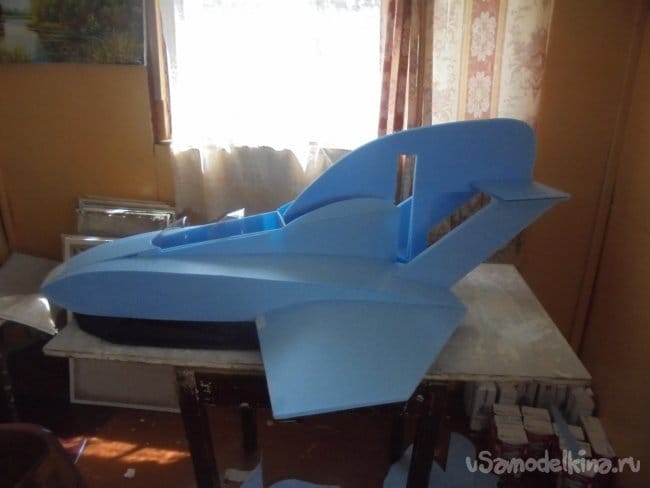

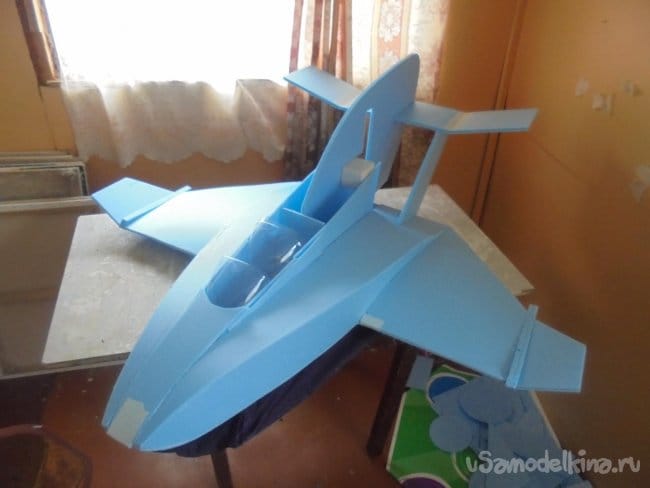

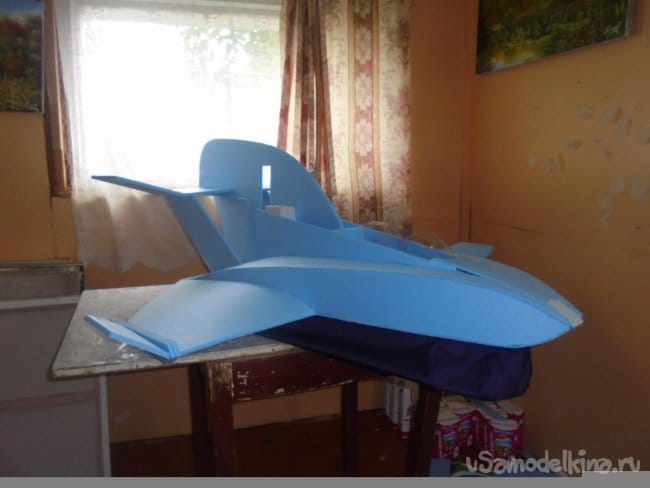

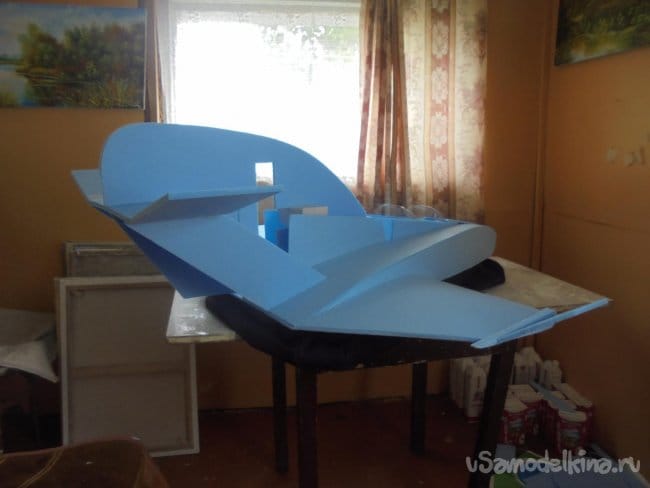

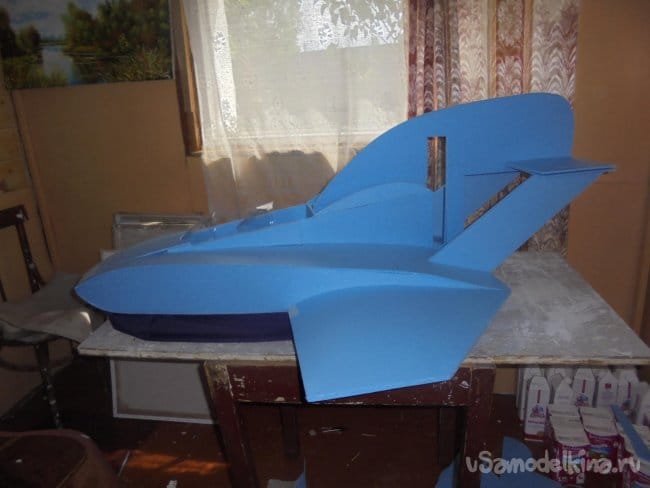

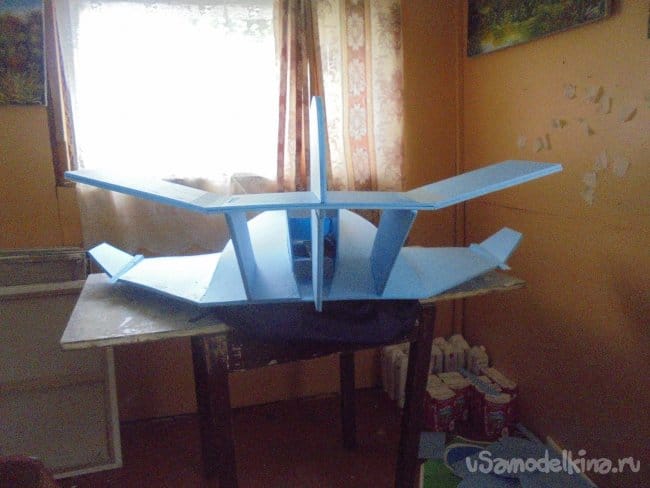

Вместе с обшивкой крыла и фюзеляжа установил хвостовое оперение.

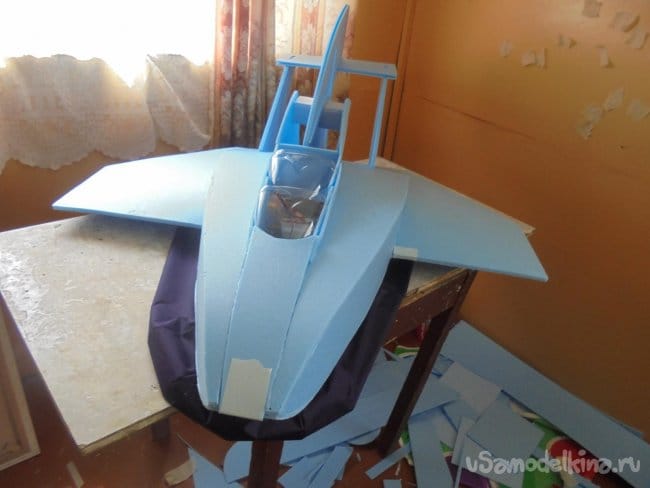

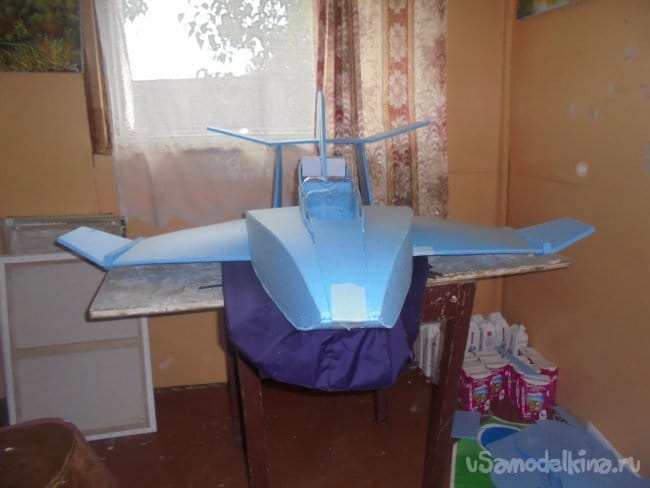

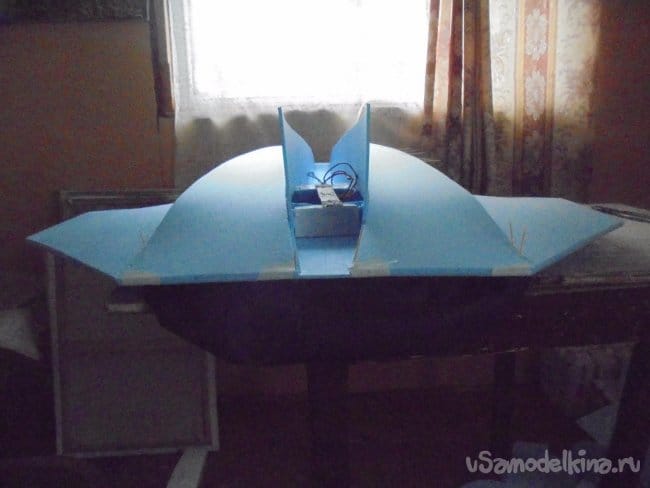

Поставил ветровые стёкла на кабину.

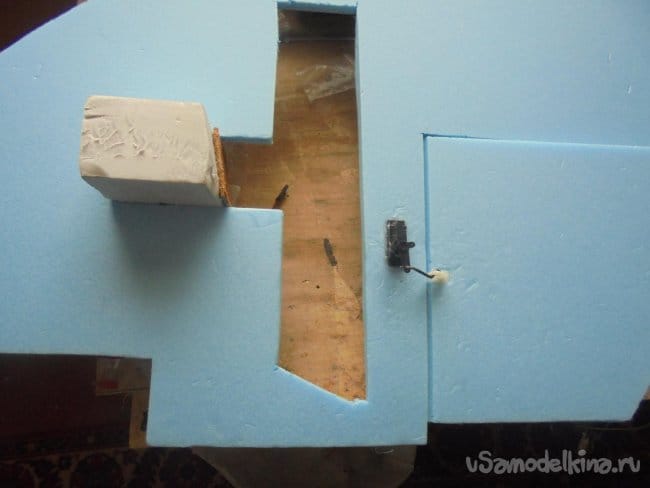

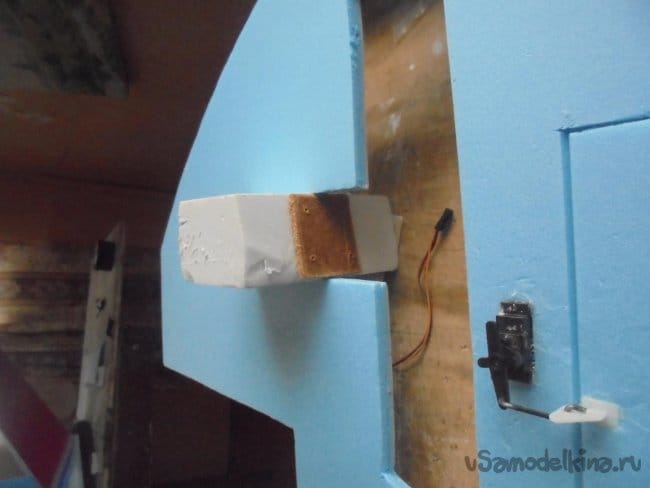

На киль вклеил кусочек оргалита, для установки мотора. Установил сервомашинку для РН.

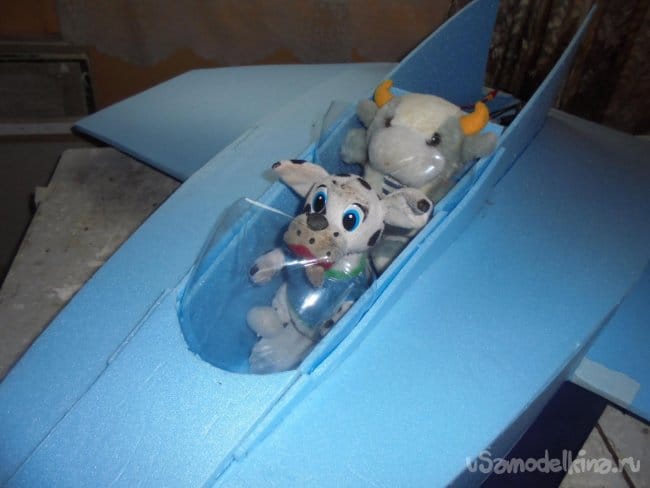

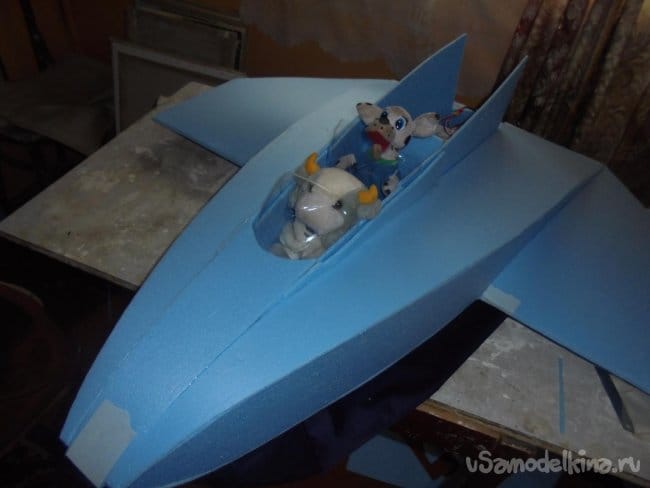

Пилоьы опробовали свои места.

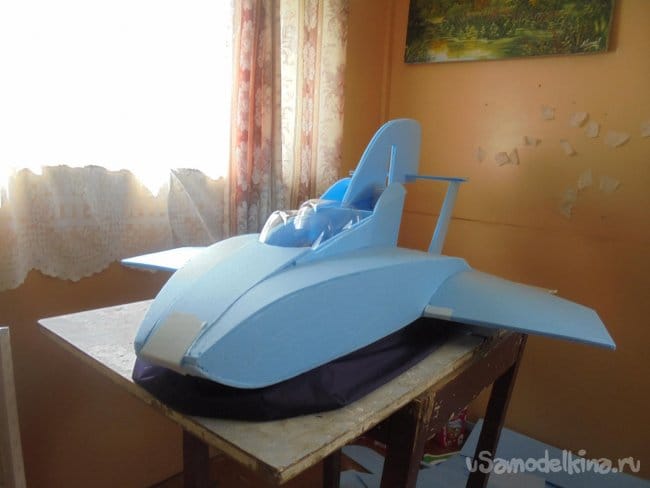

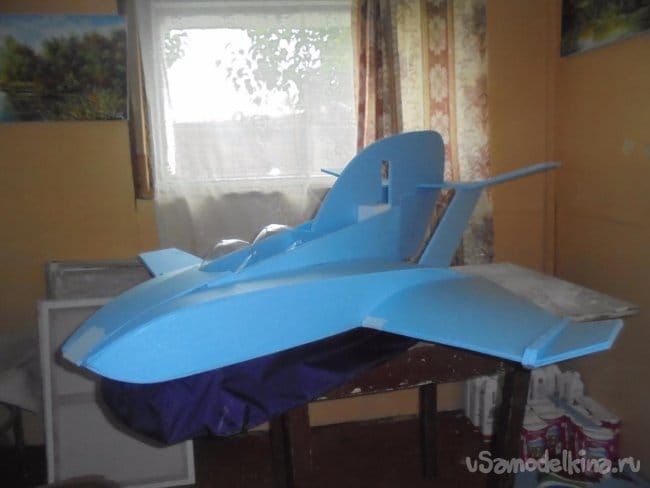

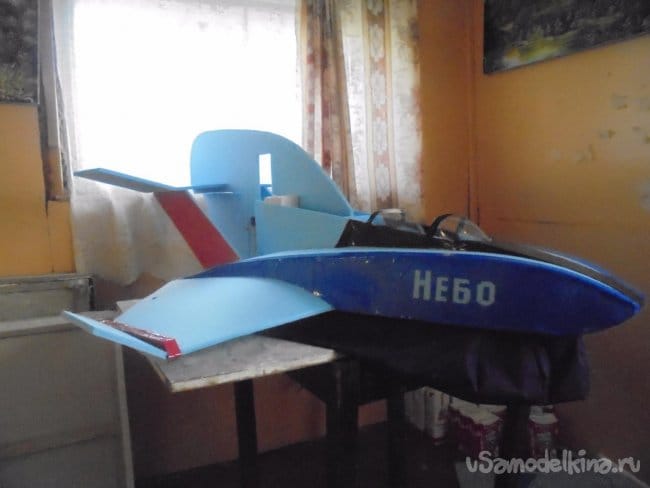

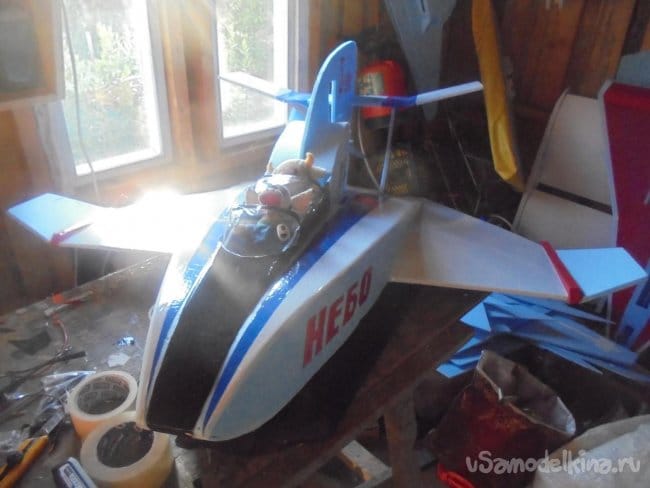

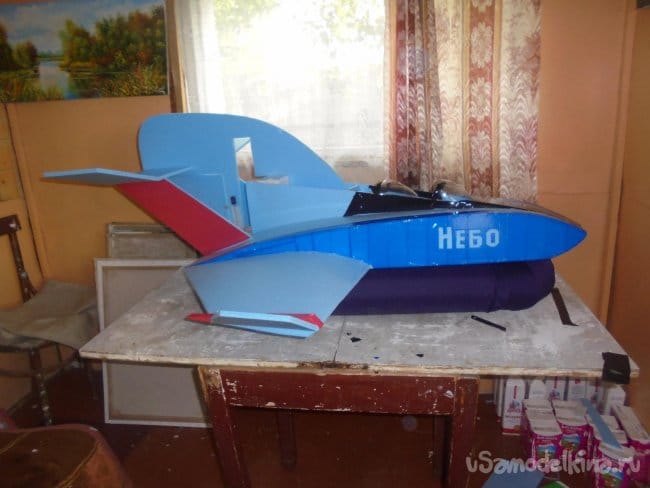

Последние мгновения на стапеле.

С поддувом.

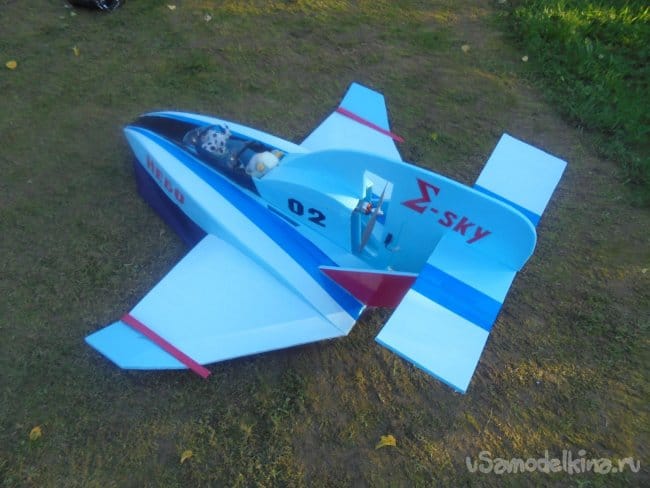

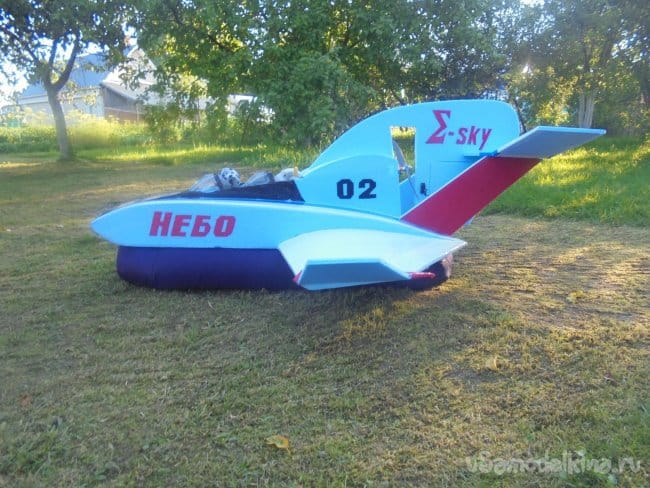

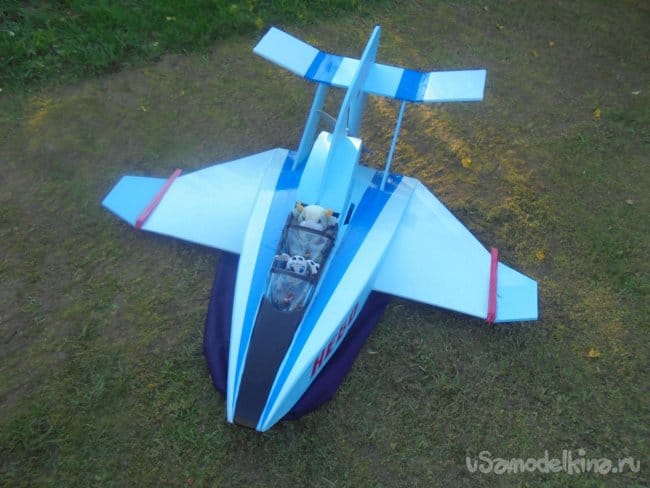

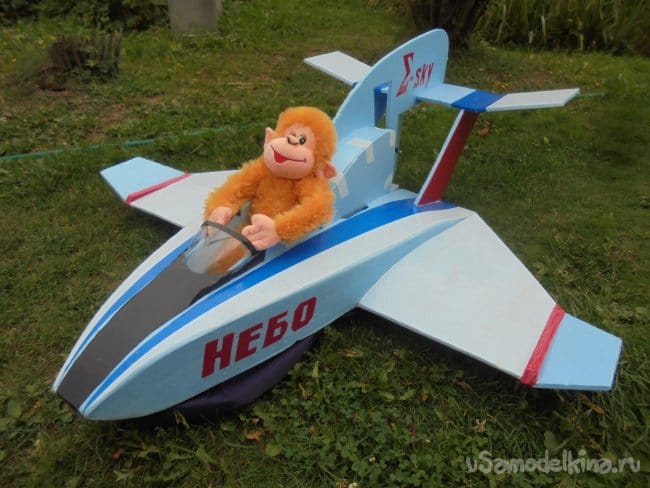

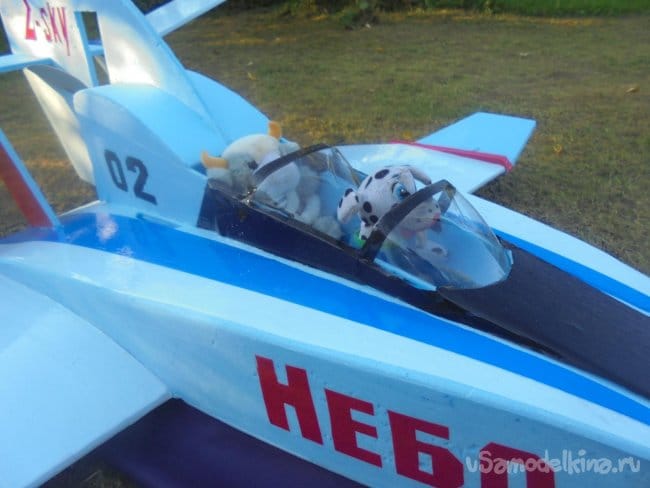

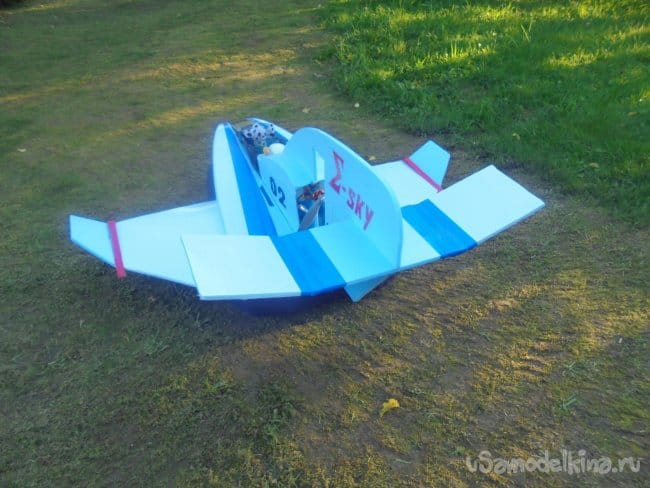

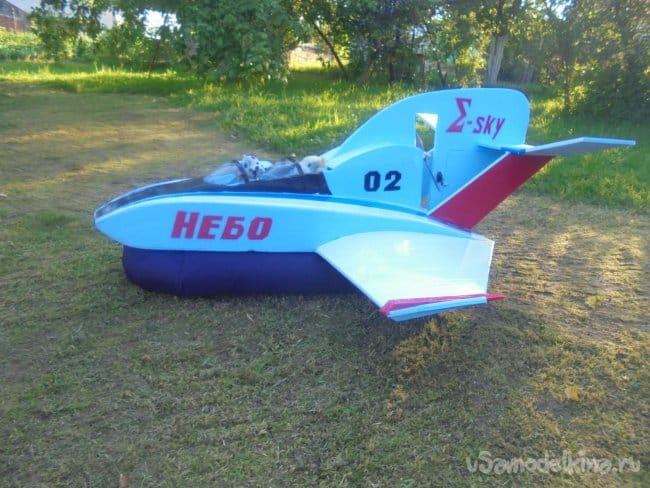

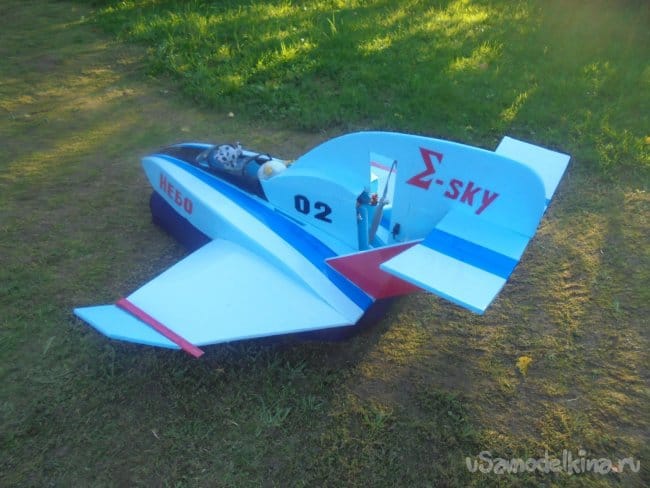

Вот так смотрится модель на земле.

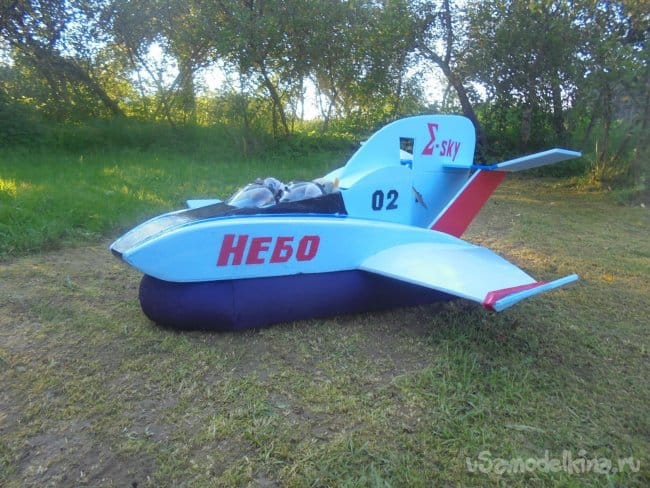

это с работающей воздушной подушкой.



А это без воздушной подушки.

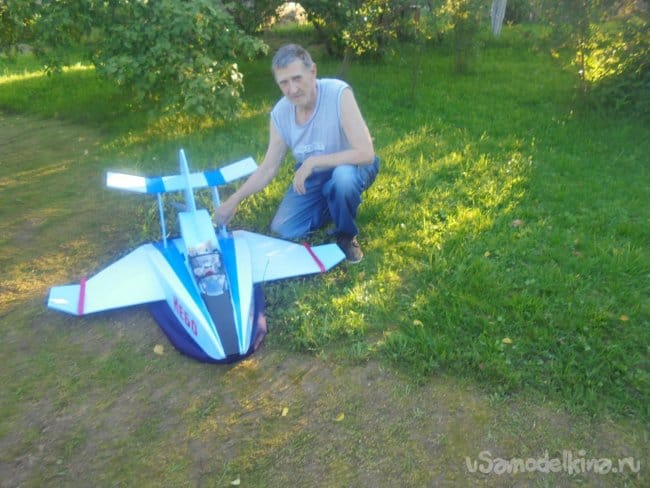

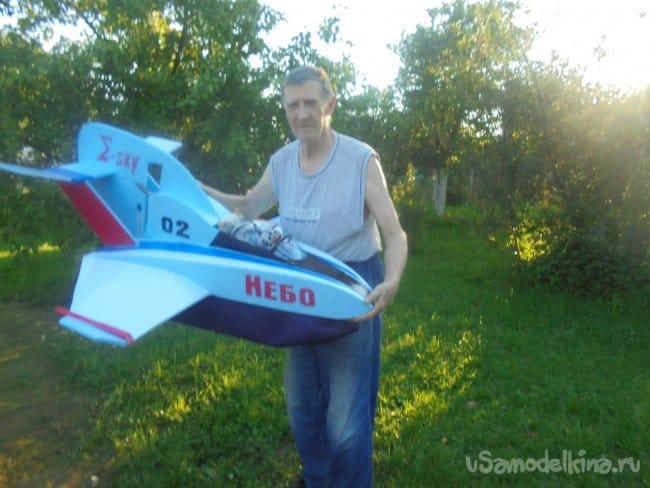

"Главный инженер" сам опробовал аппарат.

А это селфи с новой моделью.







Маленькое видео, проба моторов и руля направления.
