Здравствуйте, уважаемые авиамоделисты.
Долго, ох, как долго я собирался создать эту модель - АлиС -310 – 16 «Шторм», "Storm". Мало того, я с особым чувством приступил к создании этой авиамодели, я бы сеазал с каким то трепетом... Возможно от того, что меня не покидает чувство , что она будет последней моделью, созданных мной, она будет 250 - ой.... Поживём - увидим .

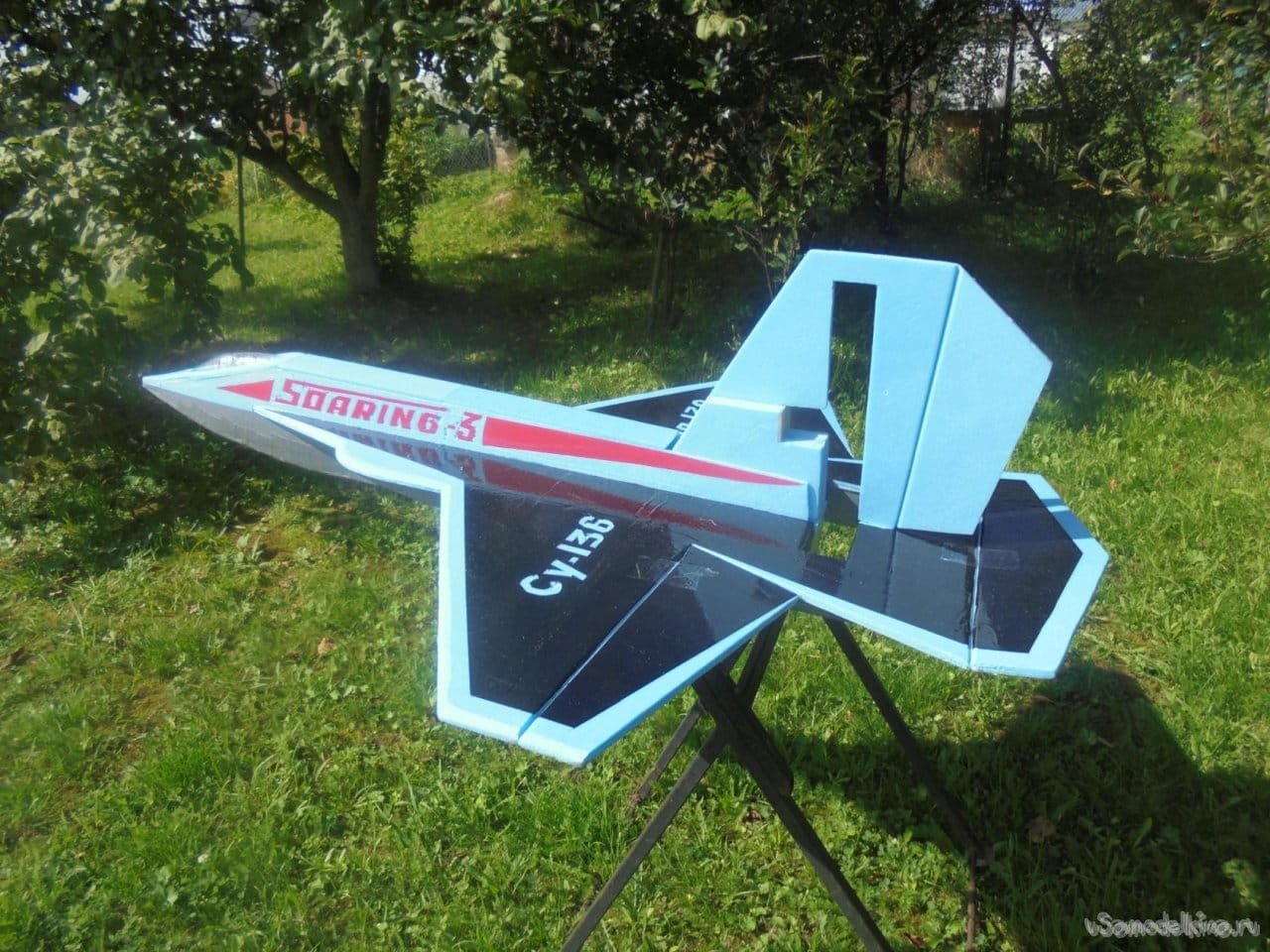

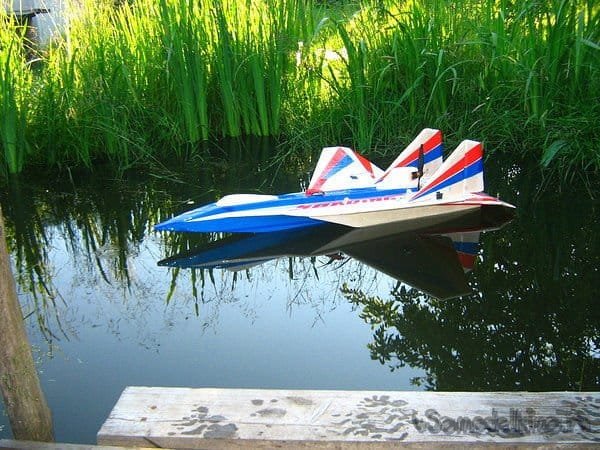

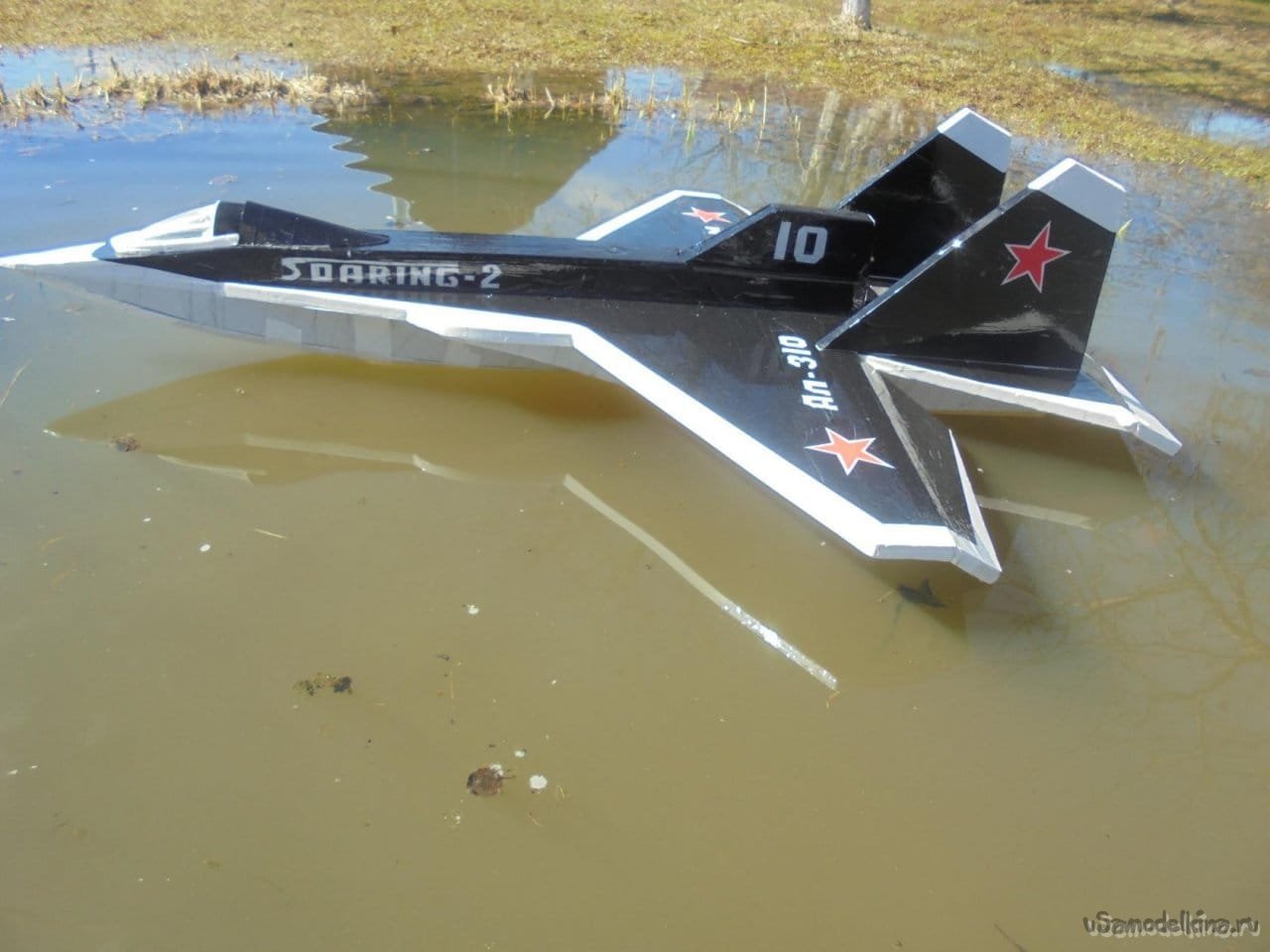

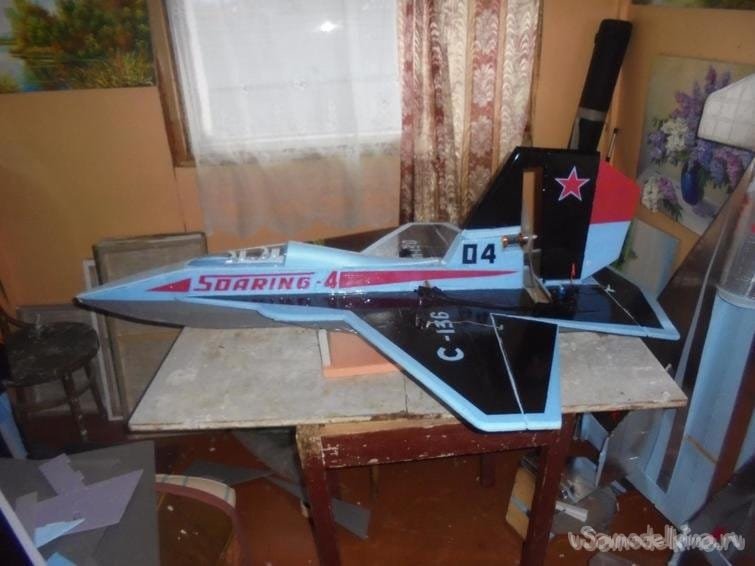

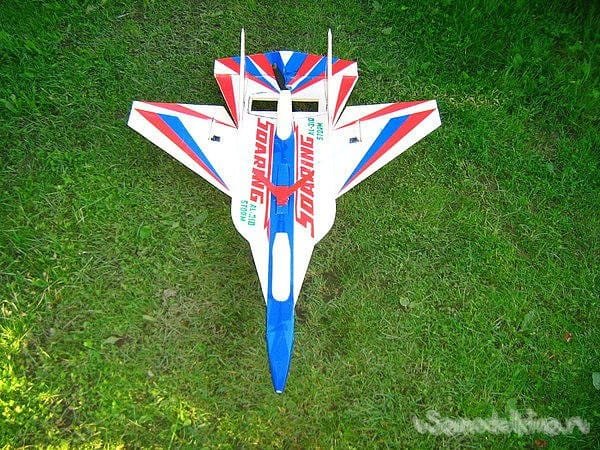

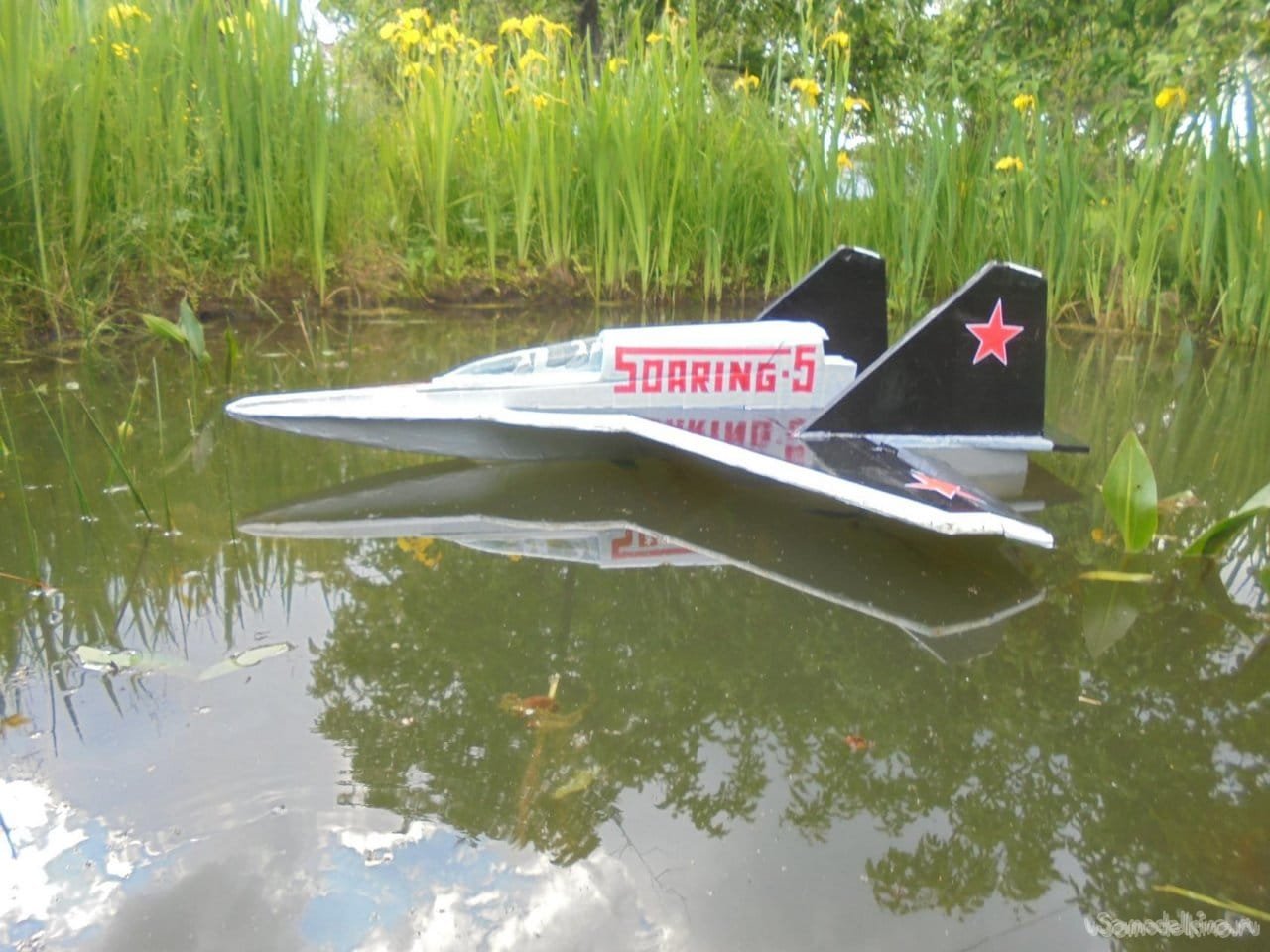

Эта модель, по сути своей, является как бы . продолжателем династии авиамоделей «Soaring».
Эта модель отличается от своих предшественниц тем, что не приспособлена к взлёту с воды и посадке на неё.
Это палубный истребитель.
Пока ещё не решил из чего будет создаваться эта модель. Вот возможные варианты.

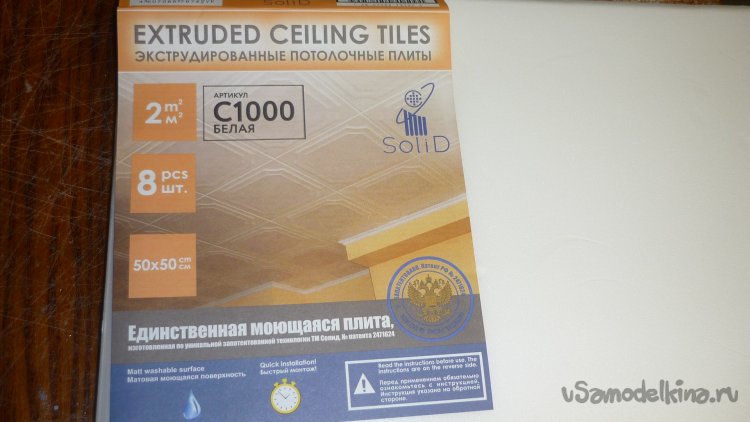

Моющаяся , белая, гладкая, экструдированная потолочная плитка, толщиной 4 мм.
Простая, листовая подложка под ламинат, голубого цвета, толщиной 5 мм.

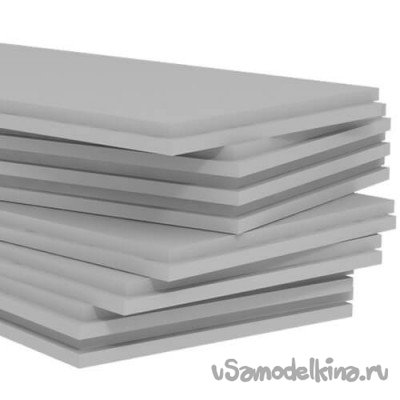

Простой, листовой утеплитель серого цвета, толщиной 30 мм.

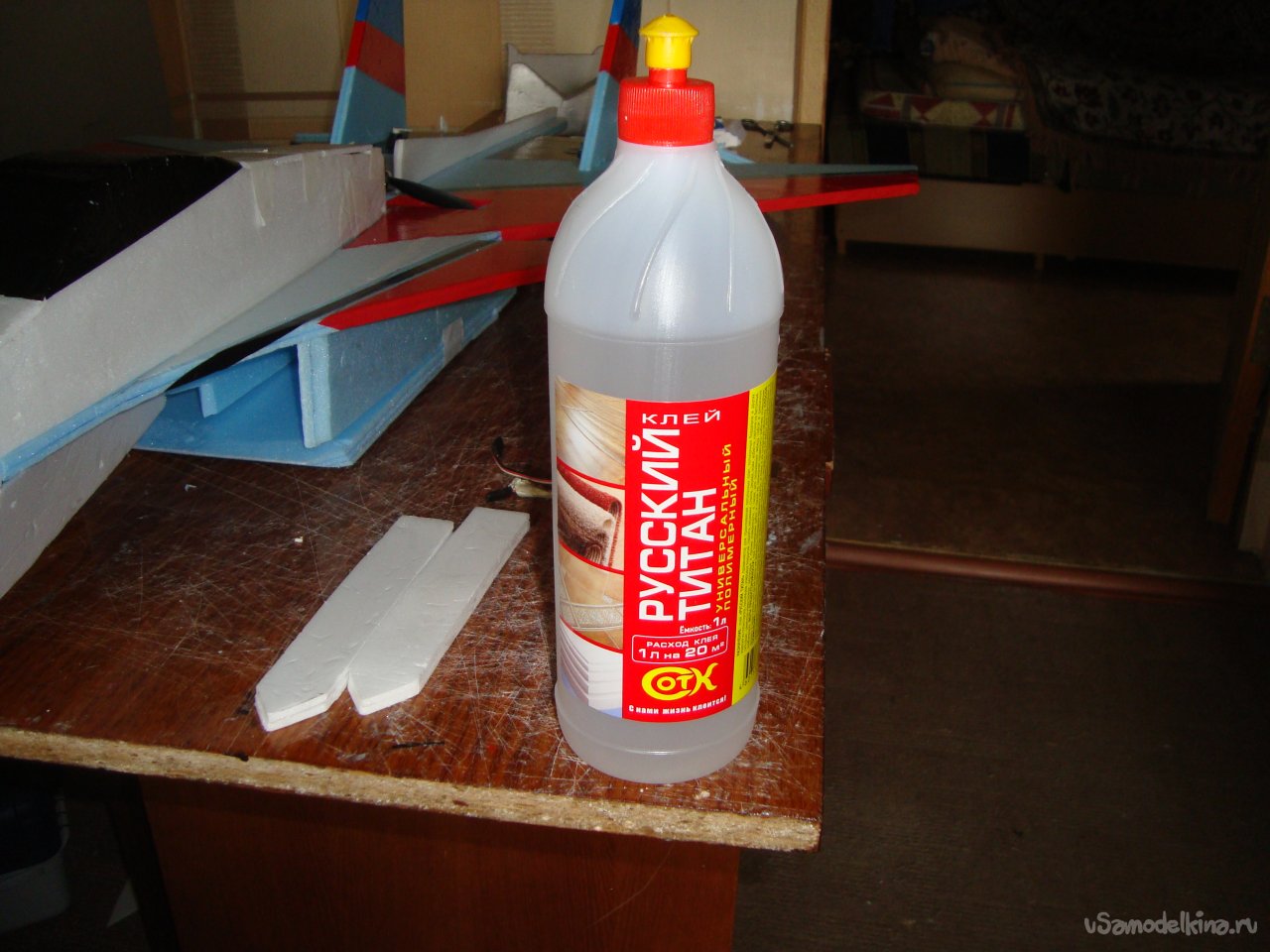

Соединять все детали конструкции модели буду универсальным, полимерным, влагостойким клеем "РУССКИЙ ТИТАН".

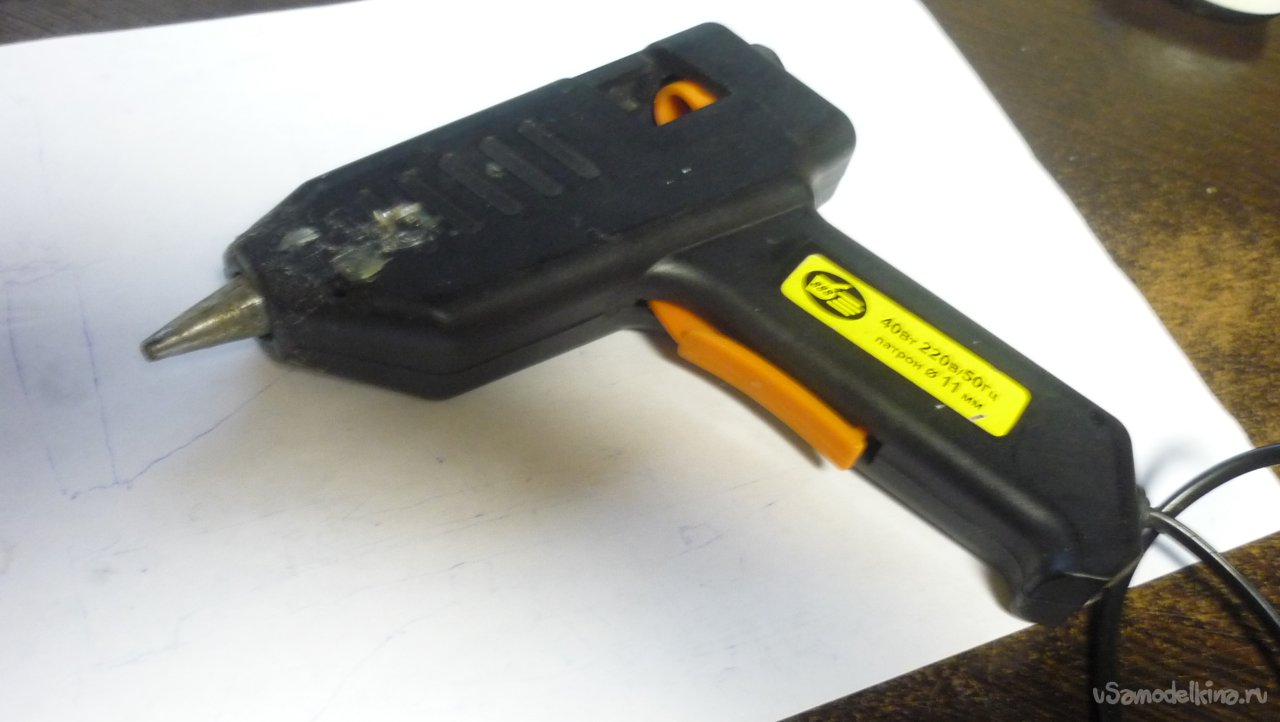

В некоторых случаях буду применять клеевой термопистолет.

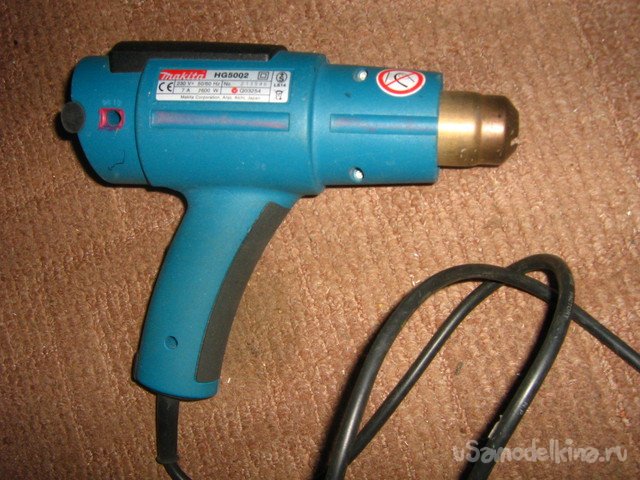

При необходимости придать нужную форму деталям буду применять технический фен.
Вот такую электронику, планирую использовать на модели.

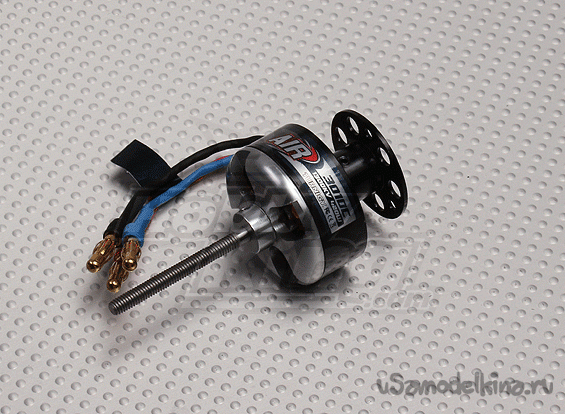

Мотор – 3010С 1300 kV.

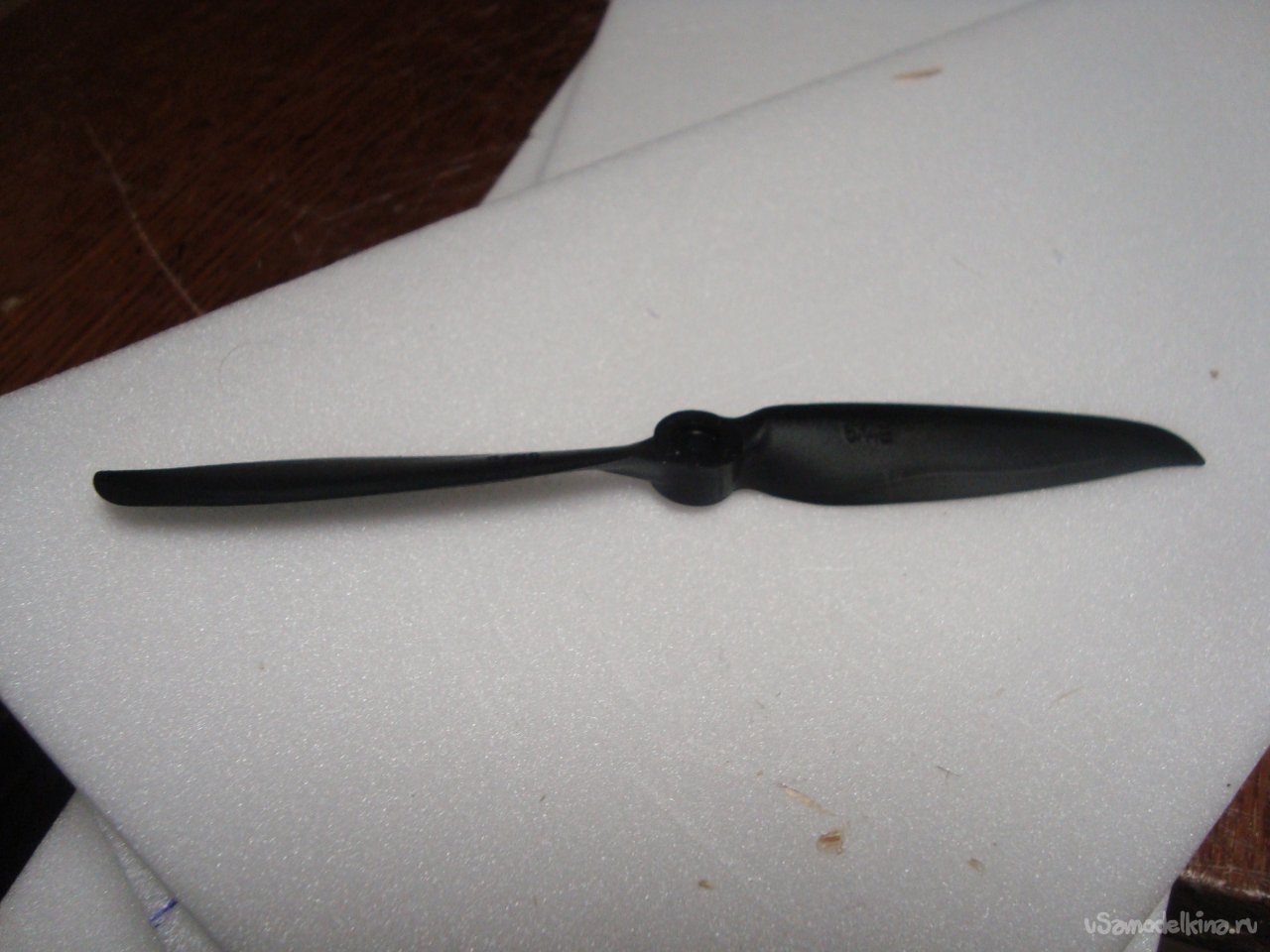

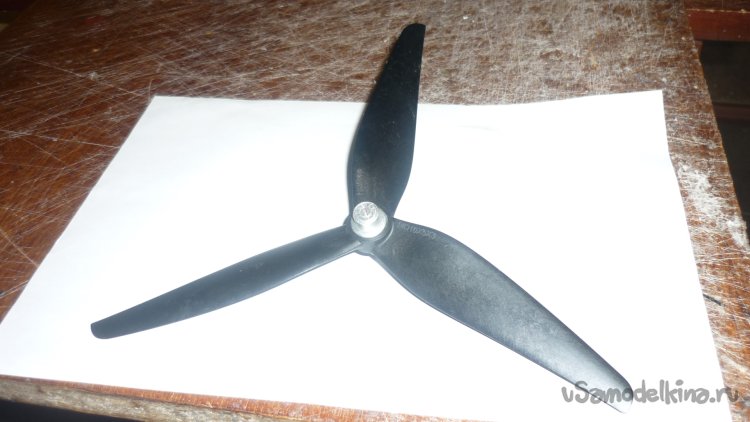

Винт (пропеллер) =10 Х 6 трёхлопастный.

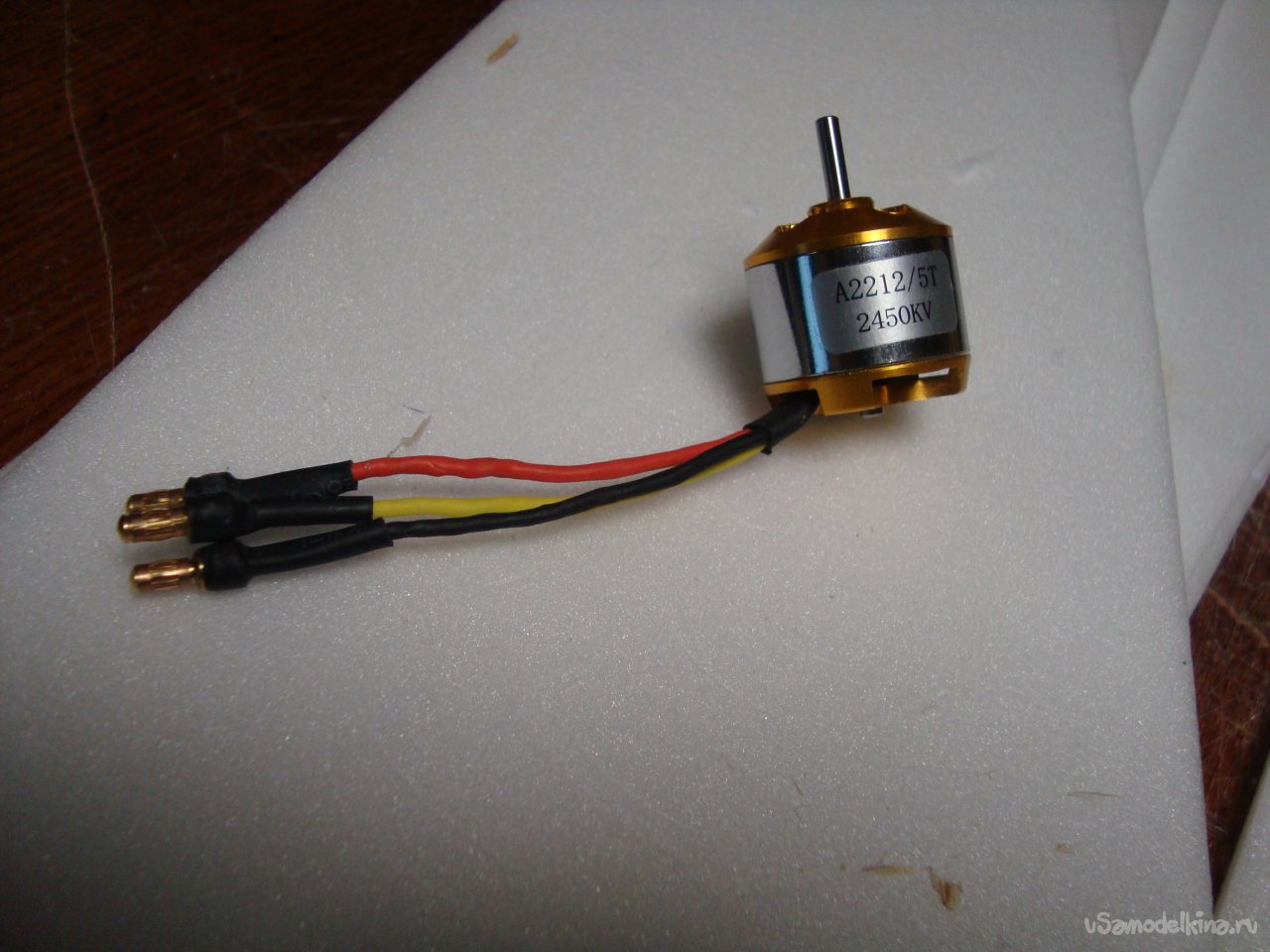

Но возможен и облегчённый вариант с мотором - 2212 4500 kV.
С винтом (пропеллером) -- 6 Х 4 Е
Всё будет зависеть от полётного веса модели.
Сервомашинки - MG90S с металлическими шестерёнками , эти сервоприводы имеют крутящий момент 1,8 кг/см (4,8 В), 2,2 кг/см (6 В) .

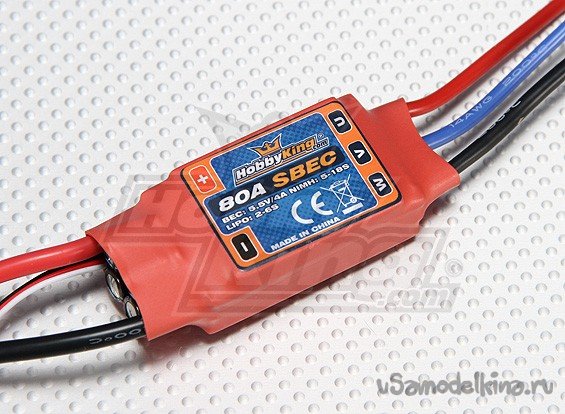

Регулятор оборотов - 80 А.

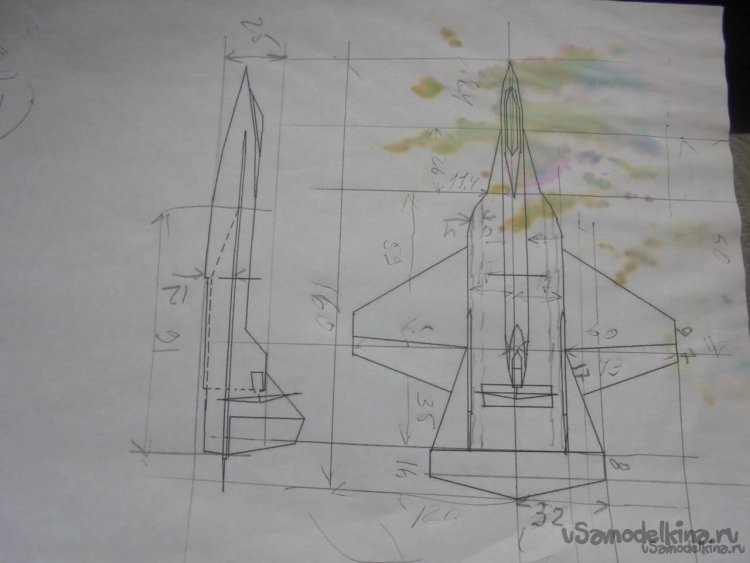

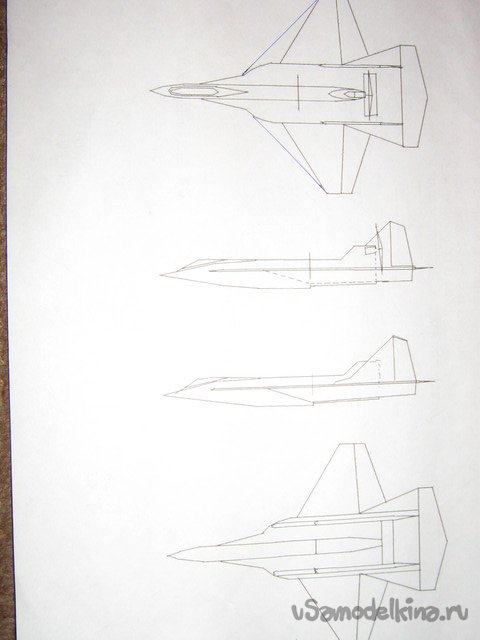

За основу, при создании этой авиамодели, я взял чертежи Сергея Александрова по его проекту AL- 310 Storm.

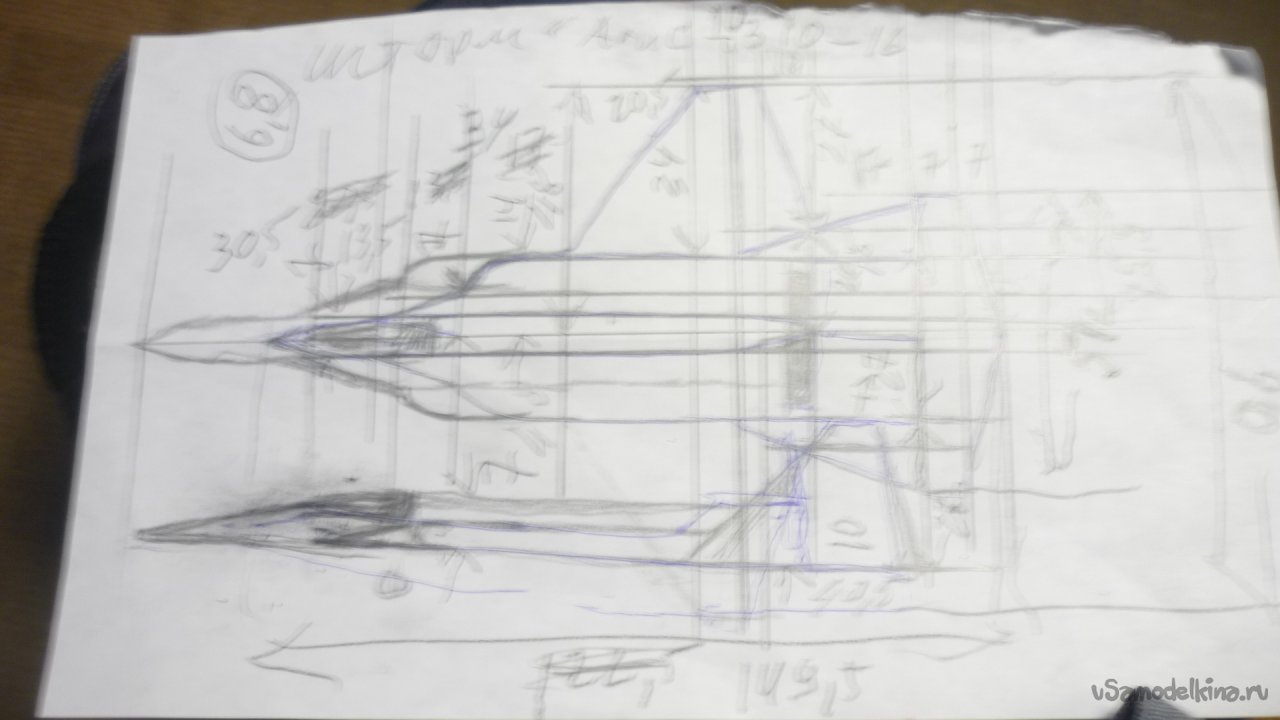

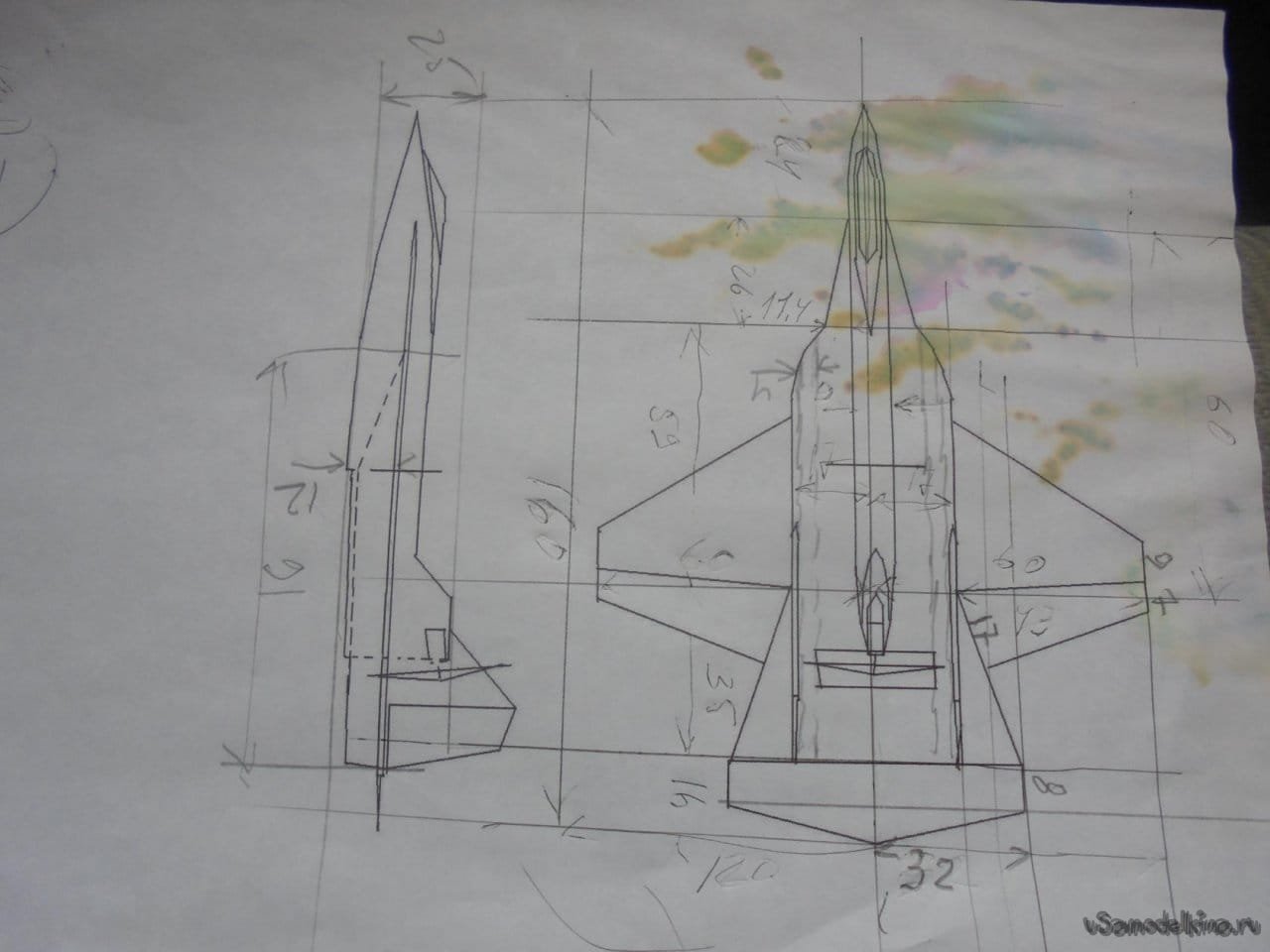

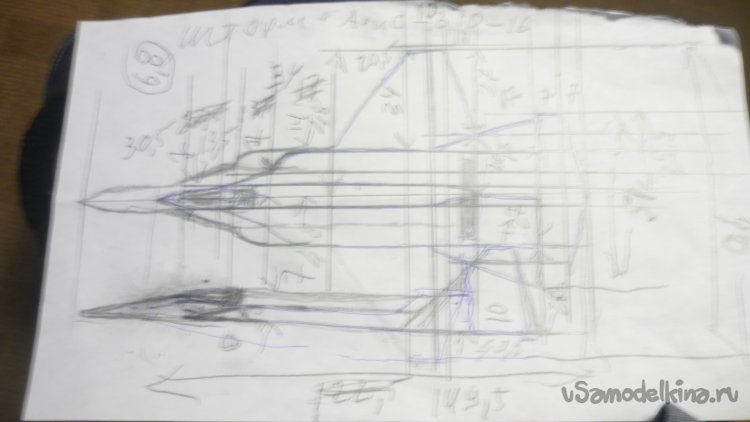

Долго размышлял. глядя на свой "чертёж" и решил немного удлинить носовую часть модели.
Так мне понравилось больше. Но, я так думаю, что в процессе работы , многие элементы конструкции модели ещё будут приобретать другие, новые очертания.
Основные габариты модели.
Длина – 144 мм.
Размах крыльев – 96 мм.
Решил делать модель из потолочной плитки толщиной 4 мм.
Планирую запускать модель с руки, но при наличии хорошей ВПП смогу установить облегчённые шасси
По длине, модель разместилась на трёх листах потолочки.

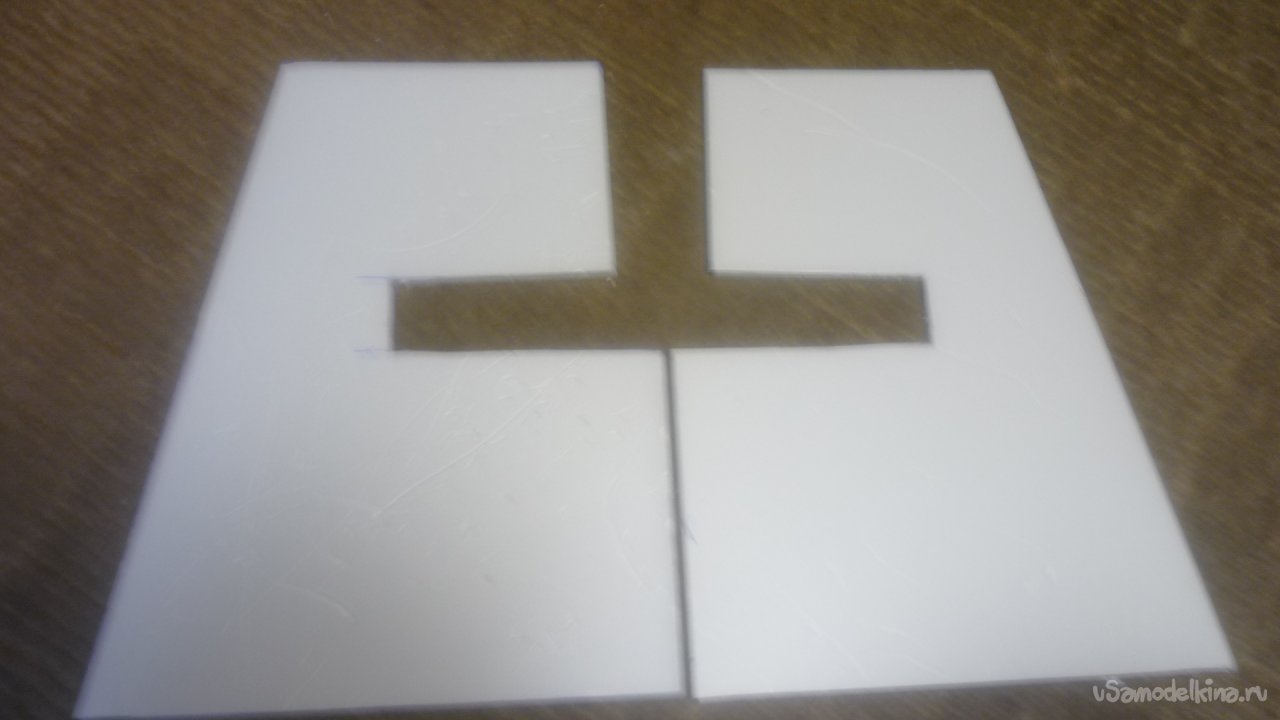

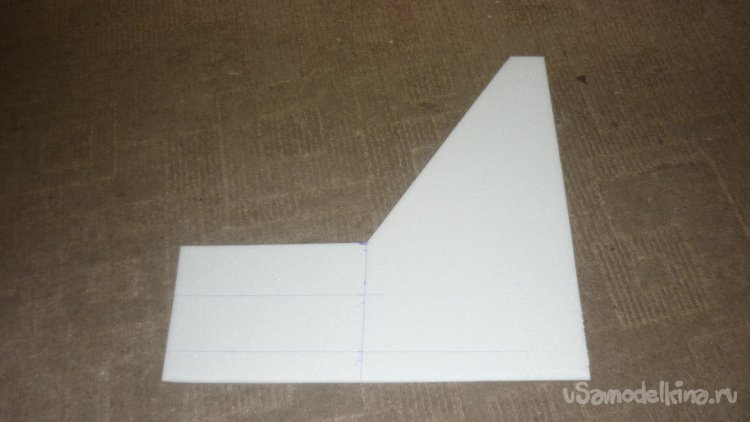

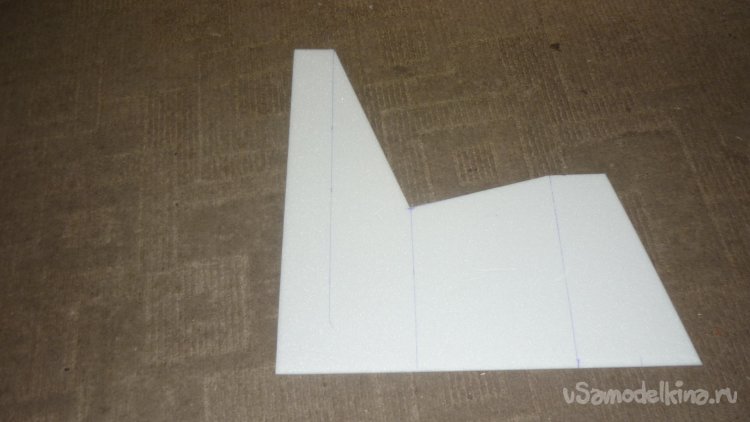

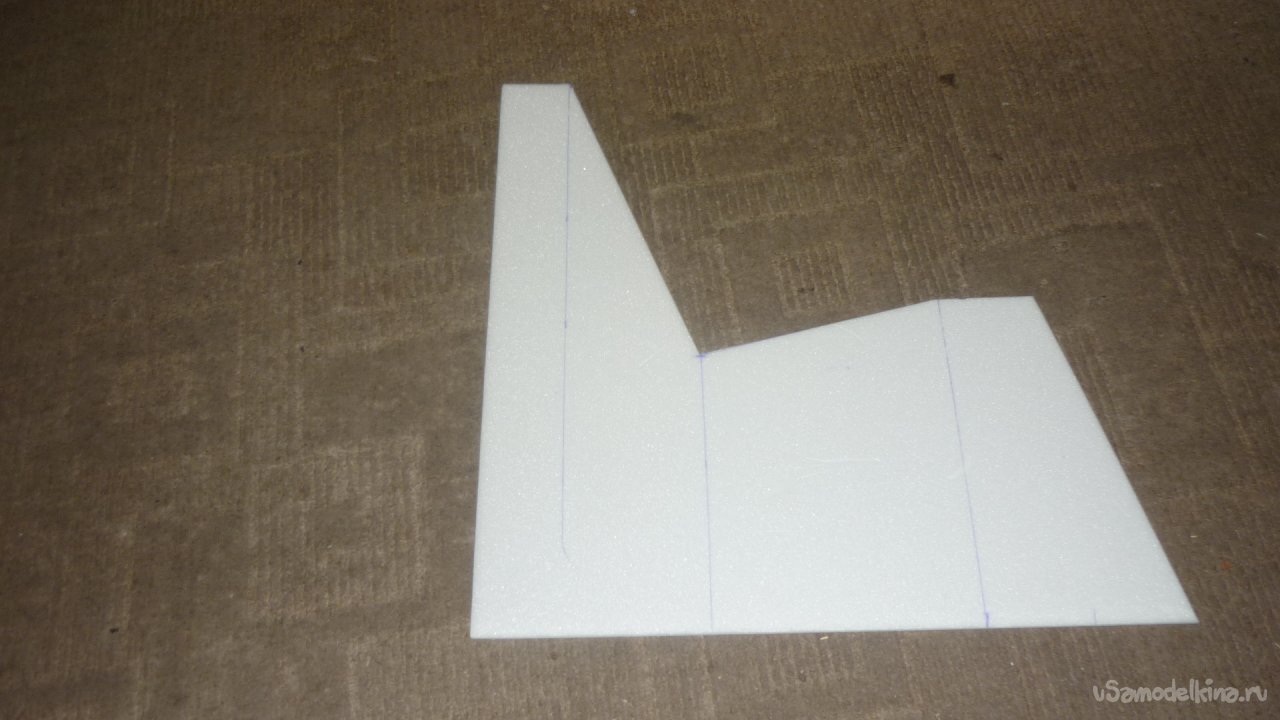

Разметил и вырезал хвостовую часть нижней обшивки модели.

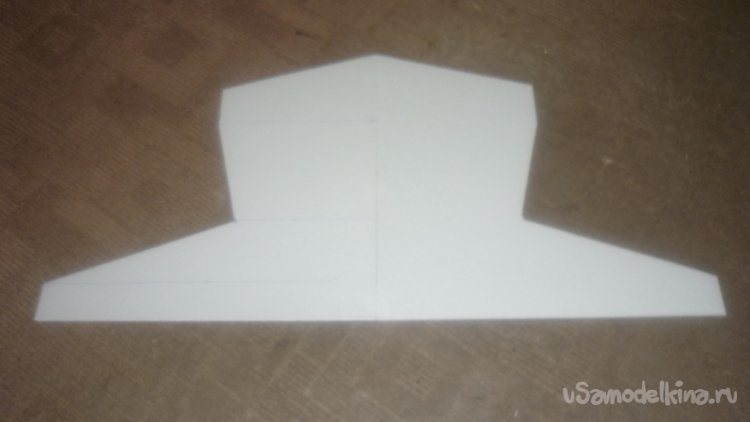

Разметил и вырезал среднюю часть нижней обшивки модели.

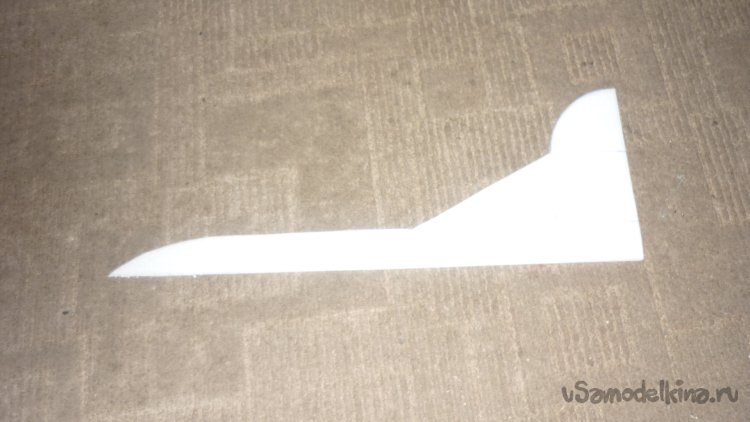

Разметил и вырезал носовую часть нижней обшивки модели.

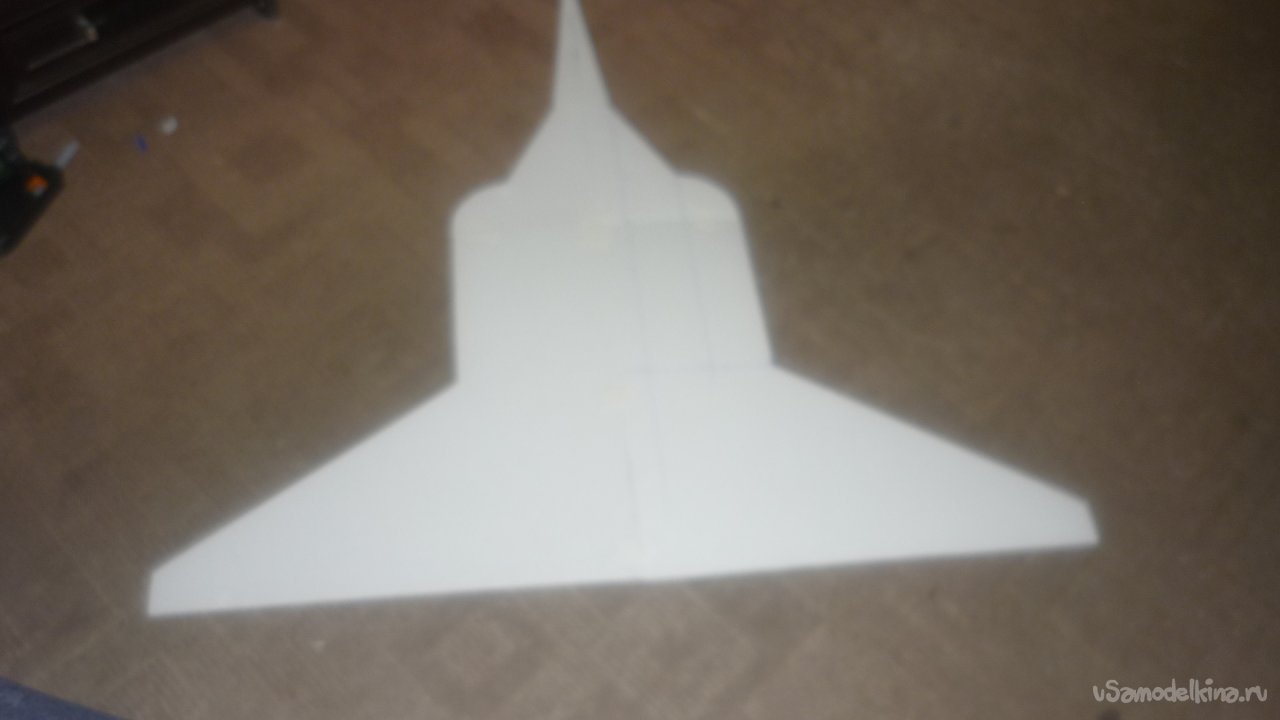

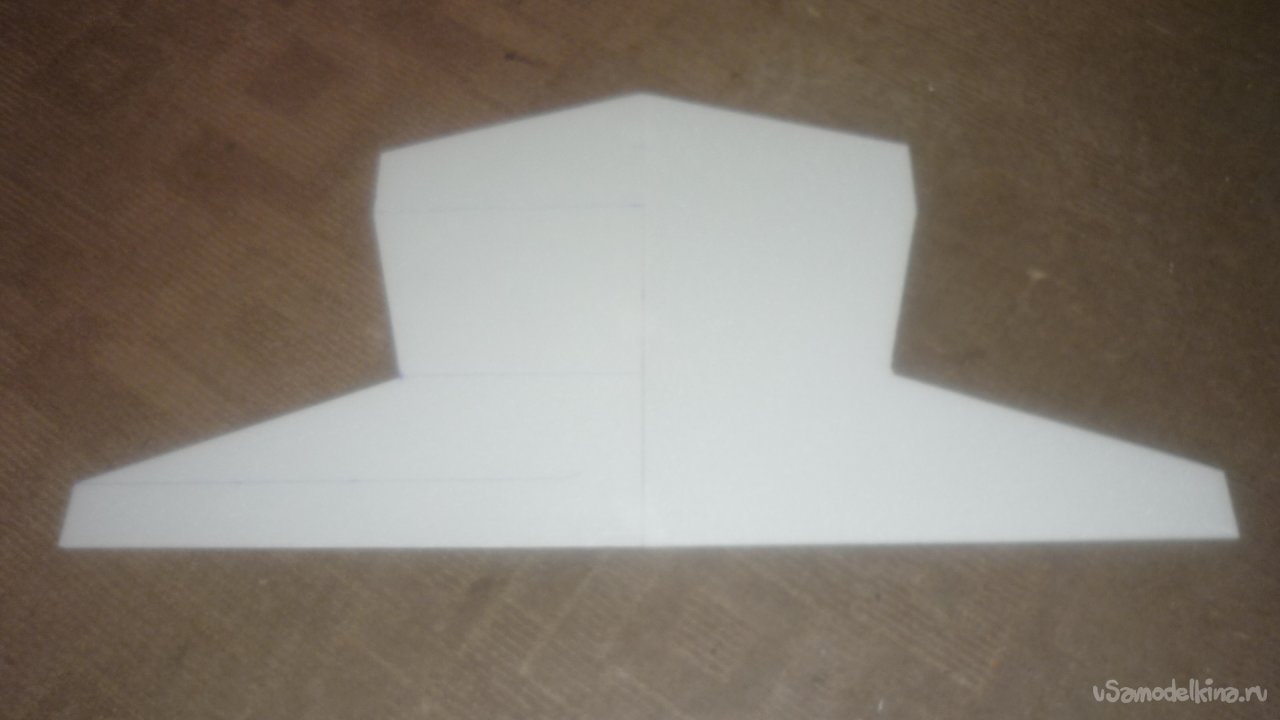

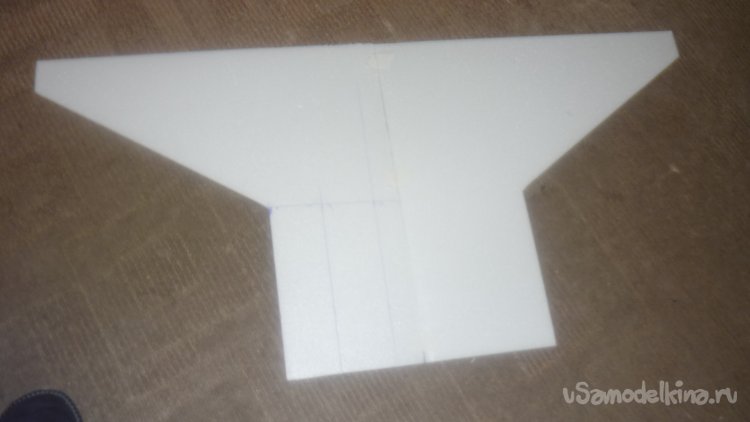

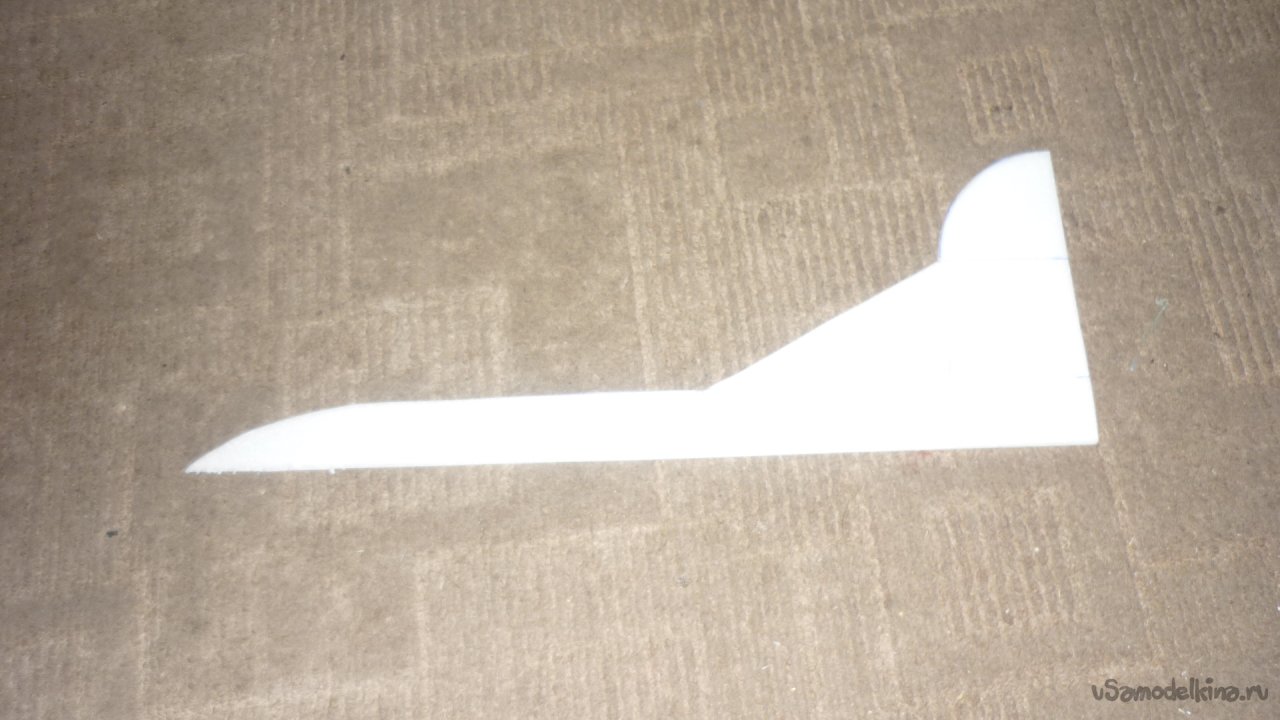

Соединив, вырезанные детали получил правую , половину нижней обшивки модели.
Склеиваю две половинки нижней обшивки носовой части мо

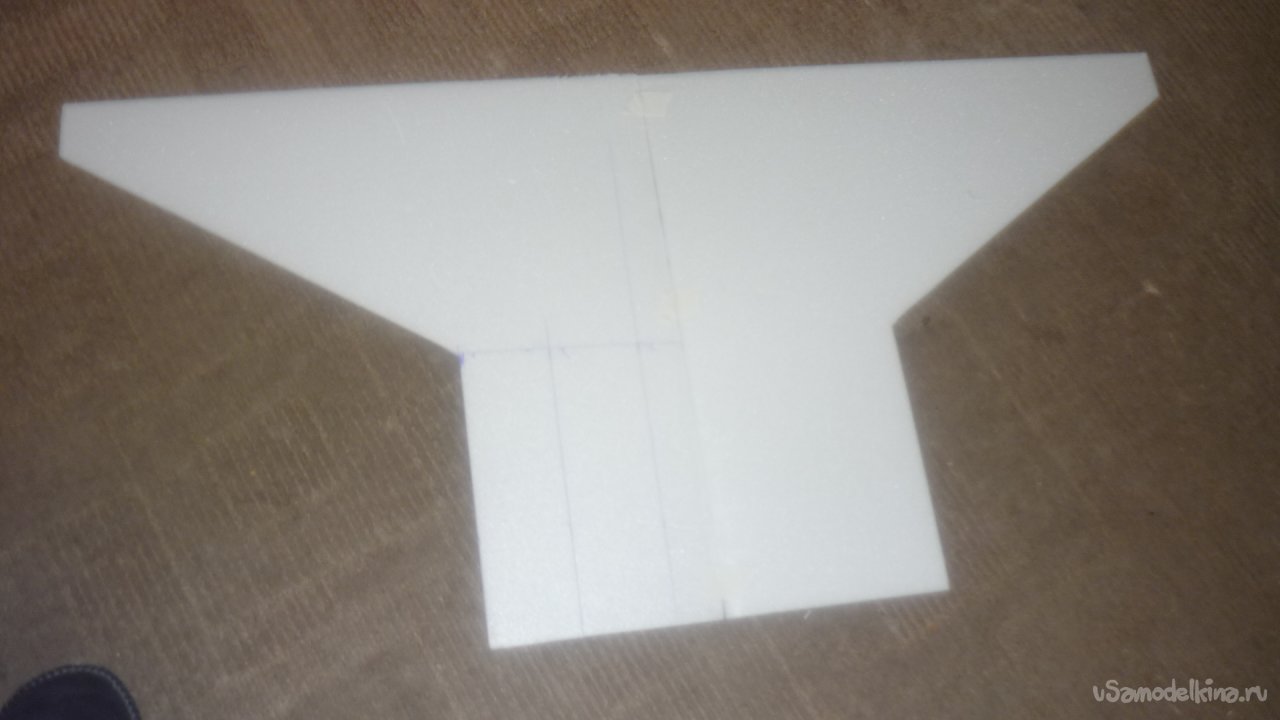

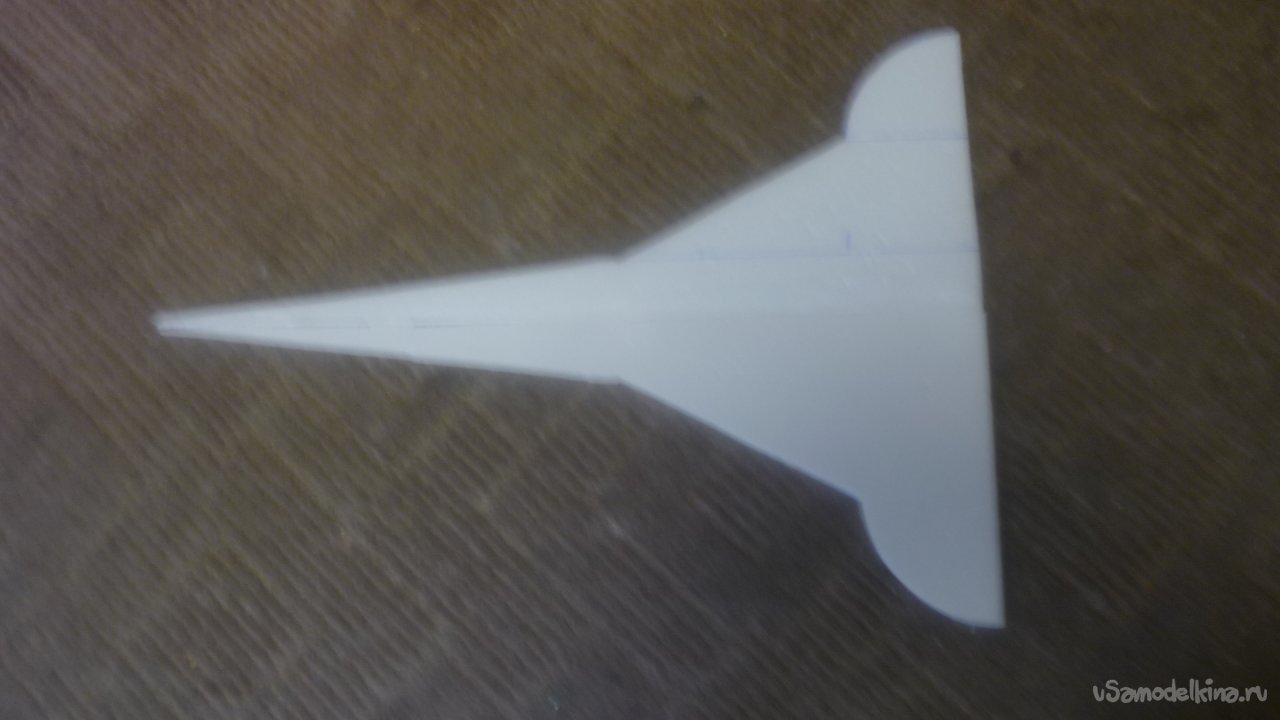

Заодно склеил остальные части нижней обшивки модели.

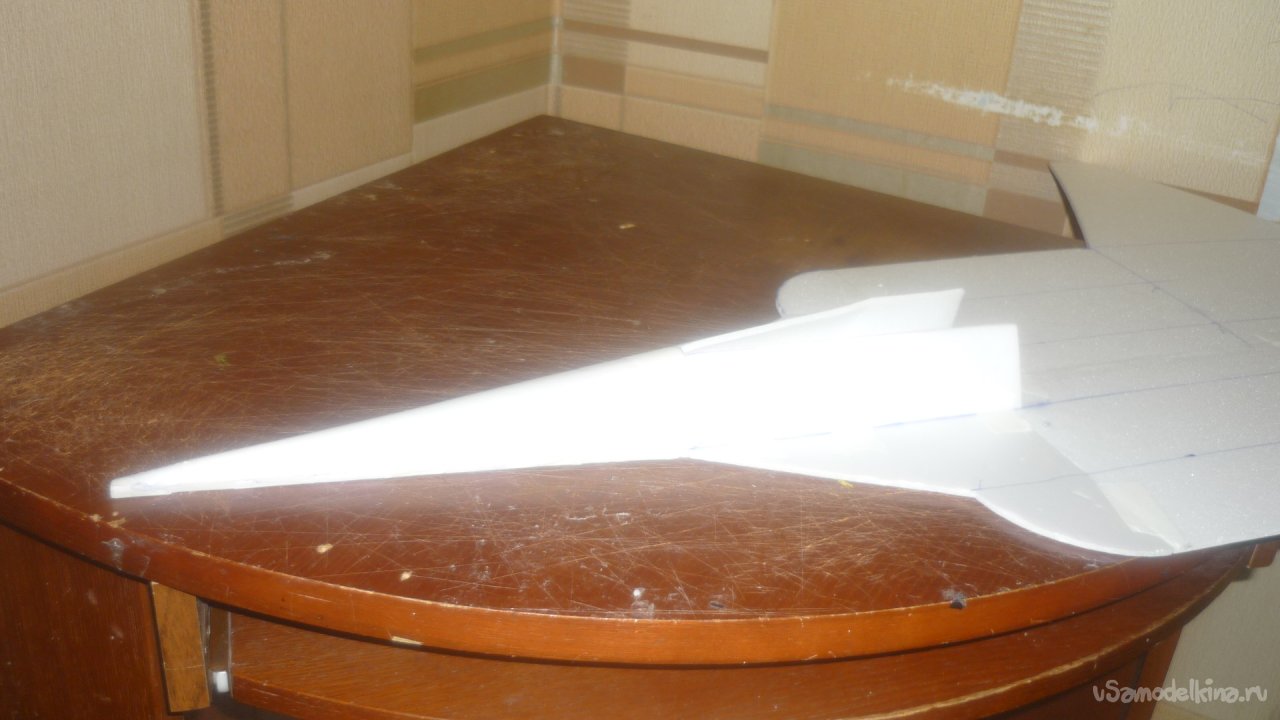

Приклеил носовую часть нижней обшивки к средней части.

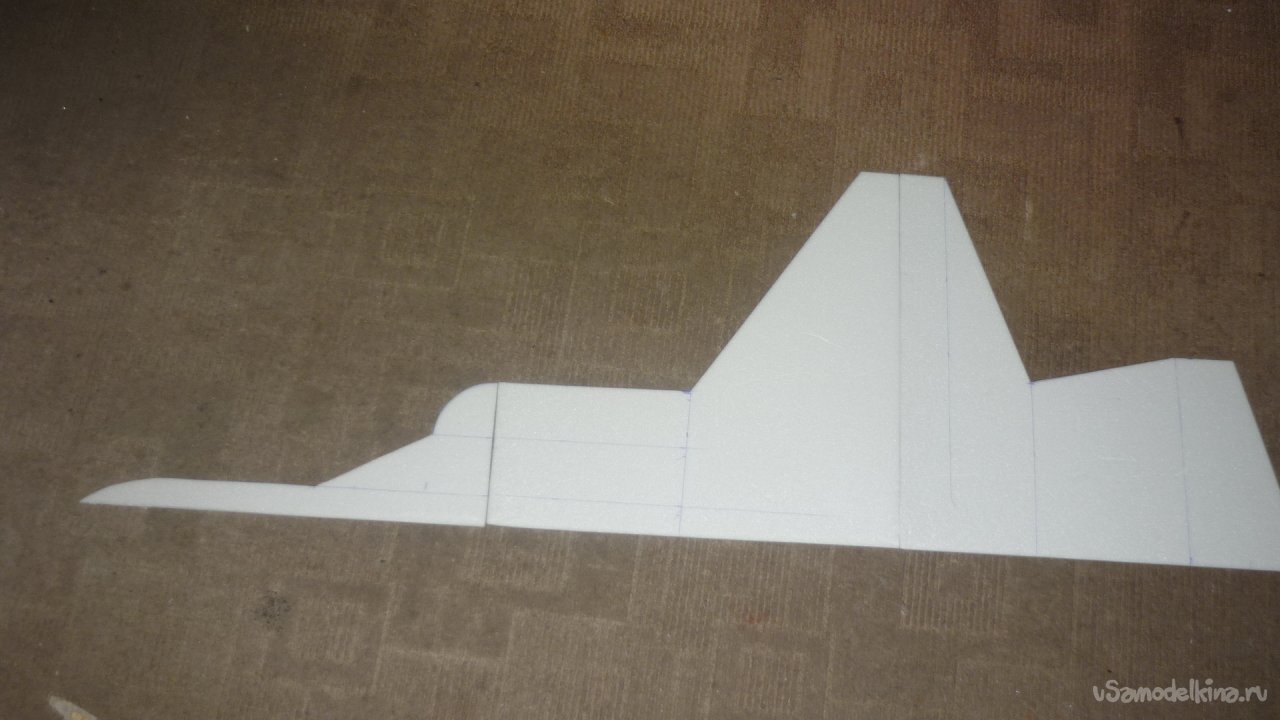

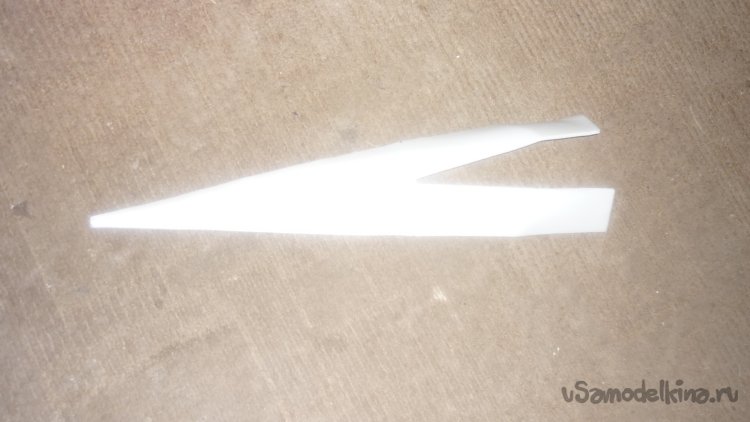

Выкроил заготовку внешней обшивки носовой части модели.

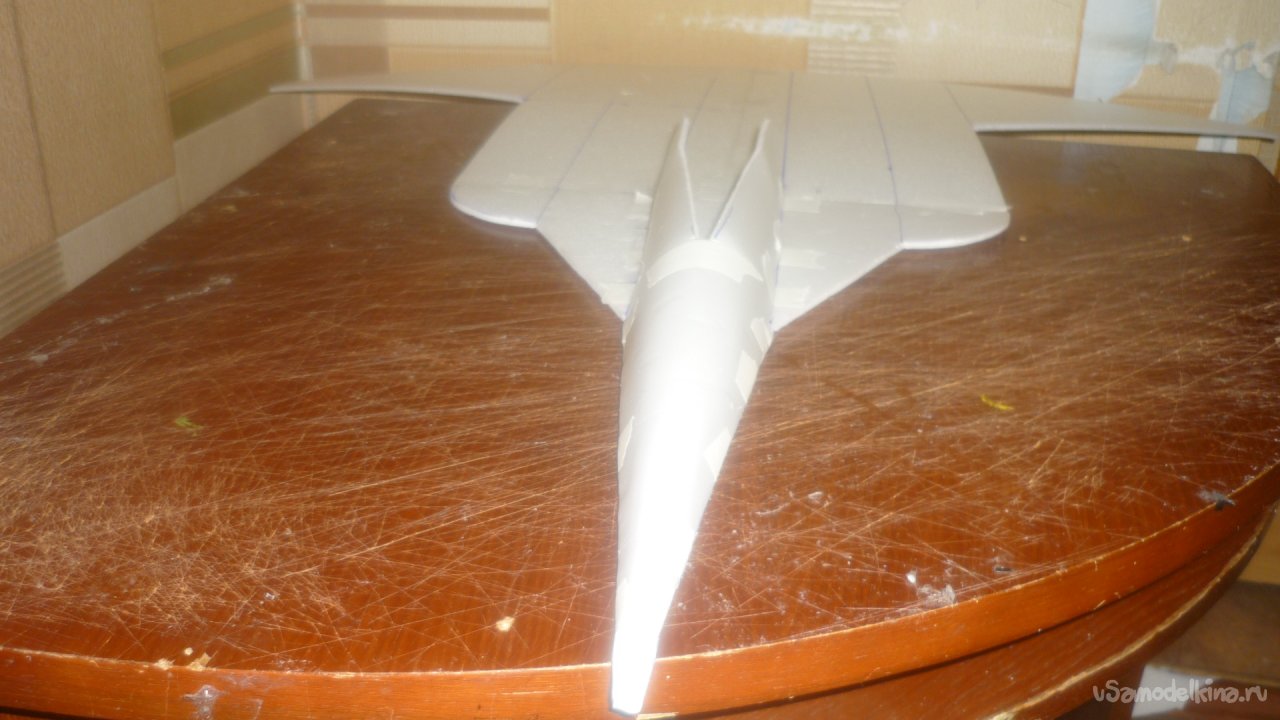

Примерил и смонтировал.

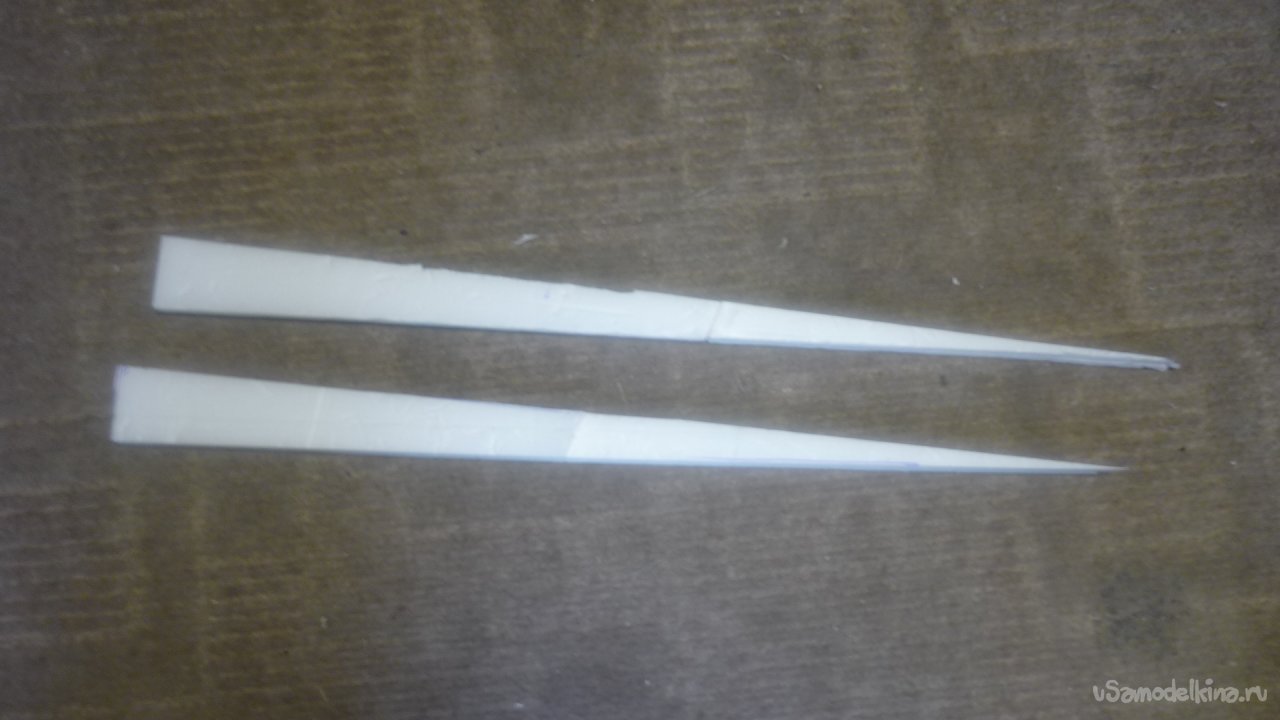

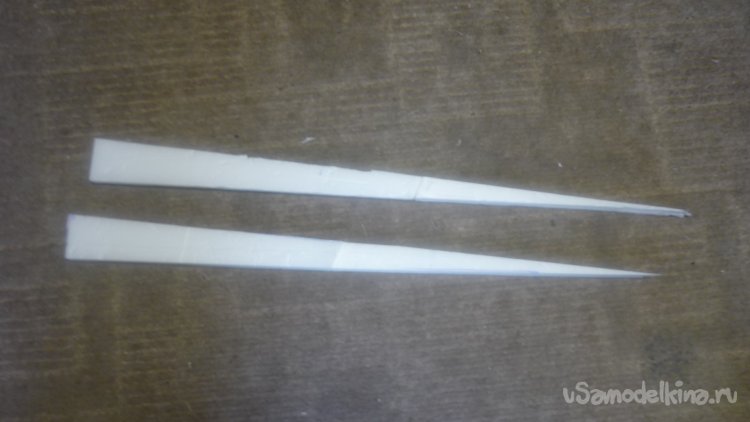

Отрезал и склеил два слоя заготовок элеронов.

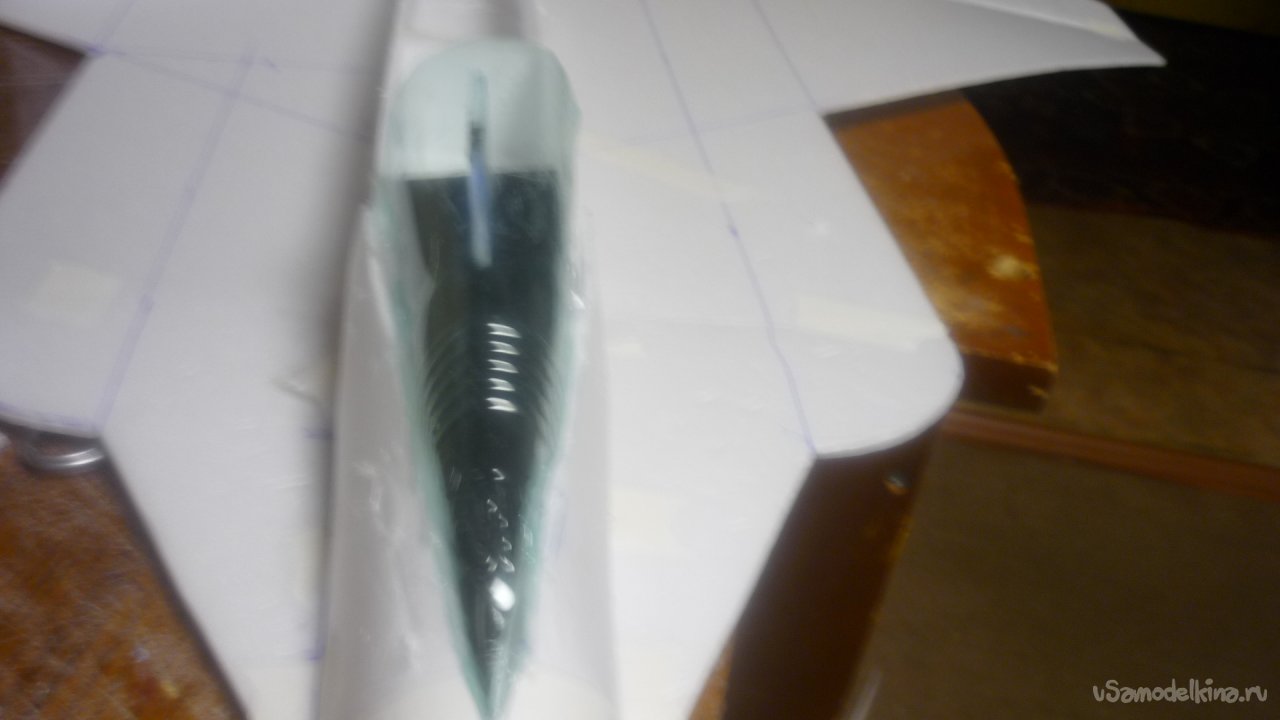

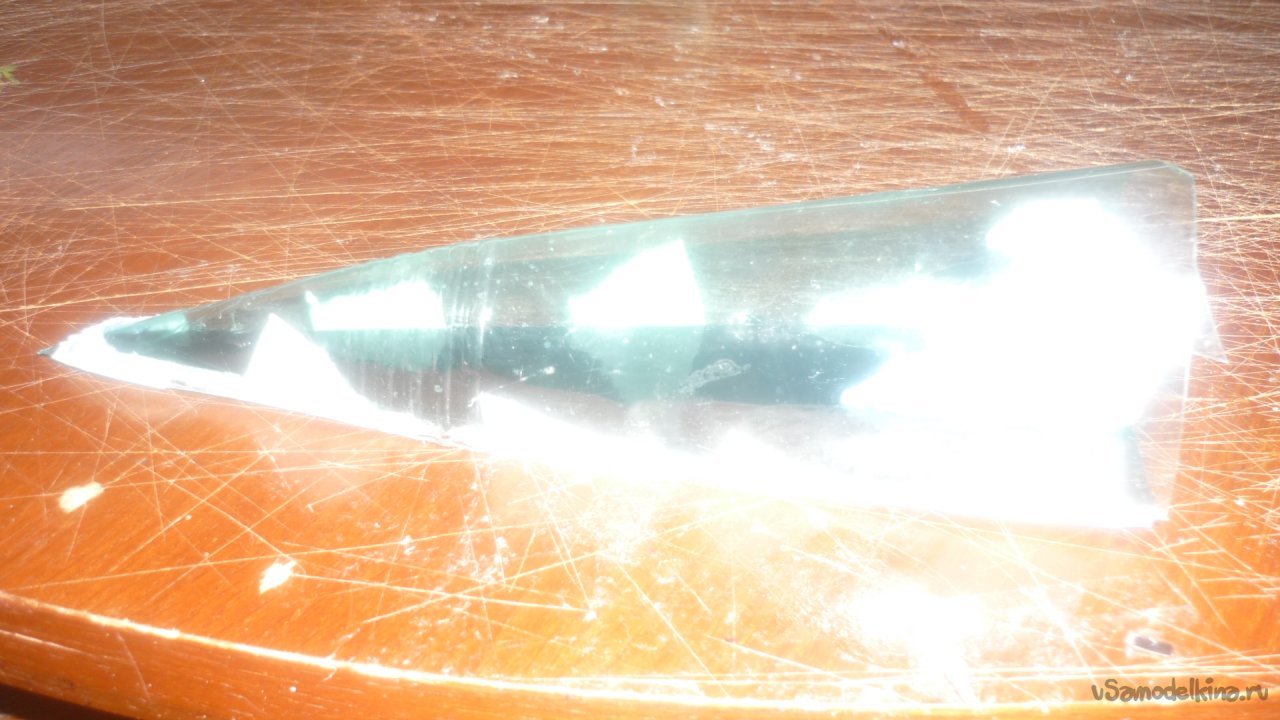

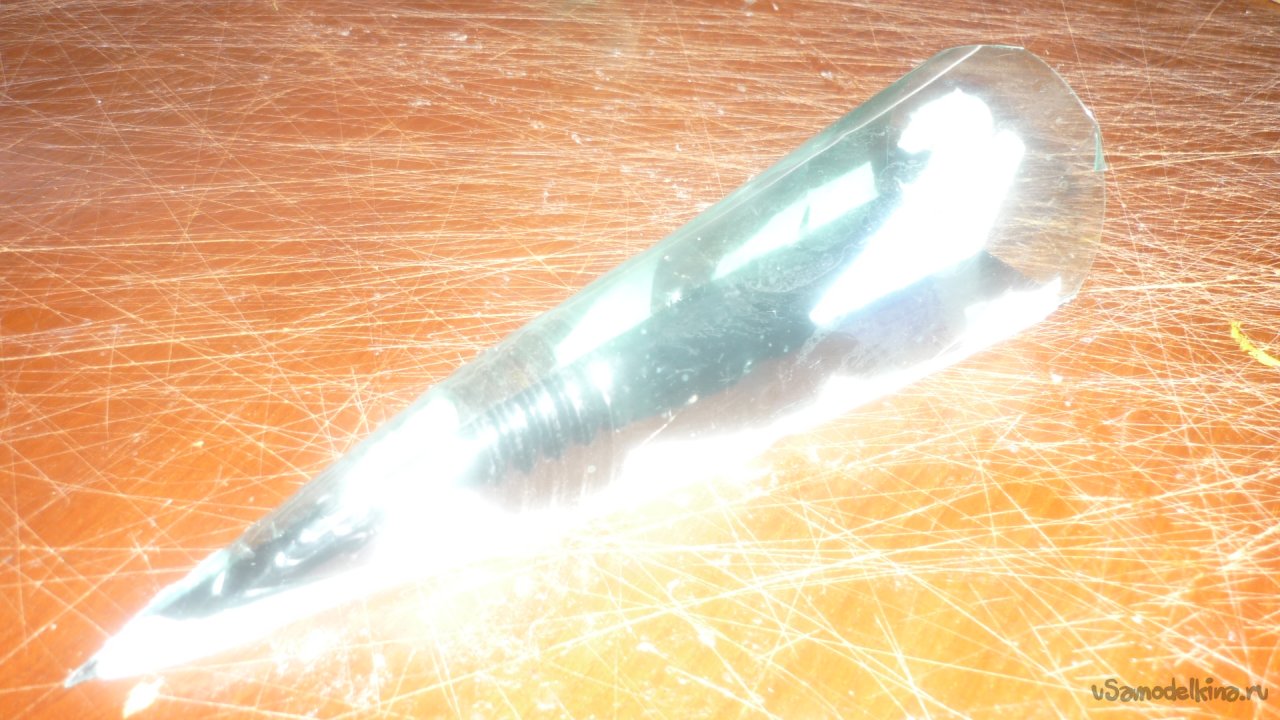

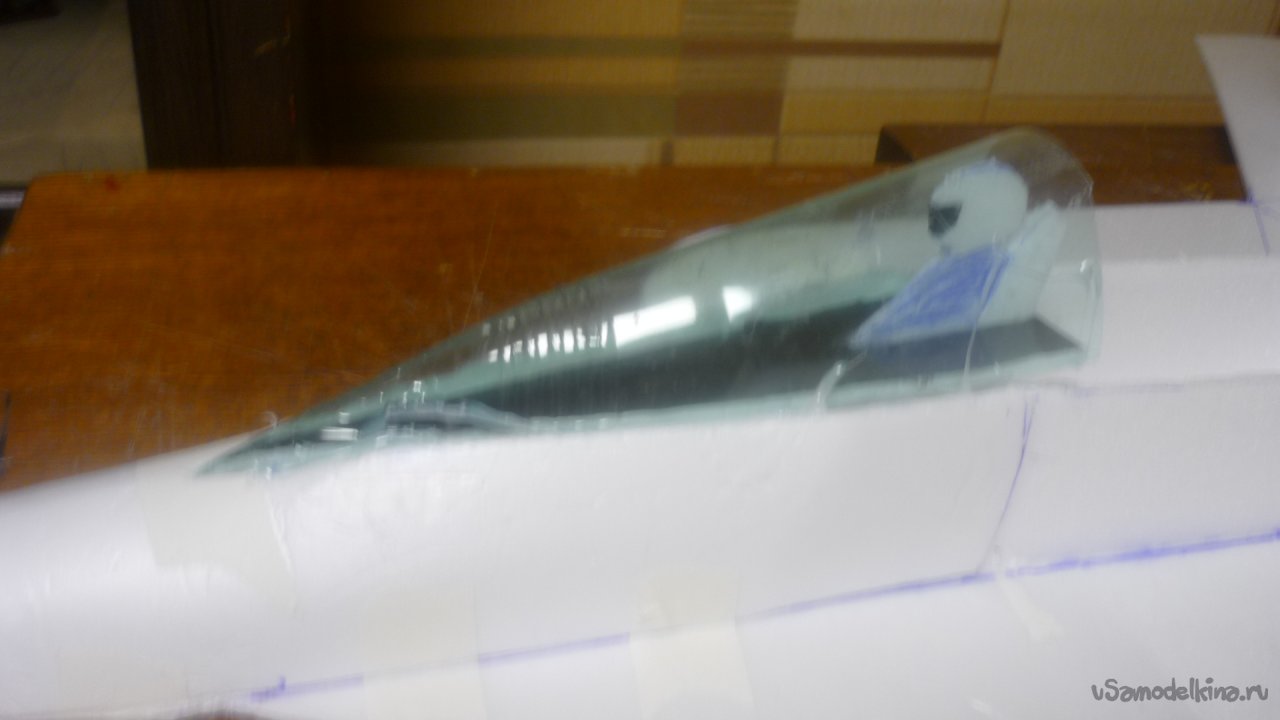

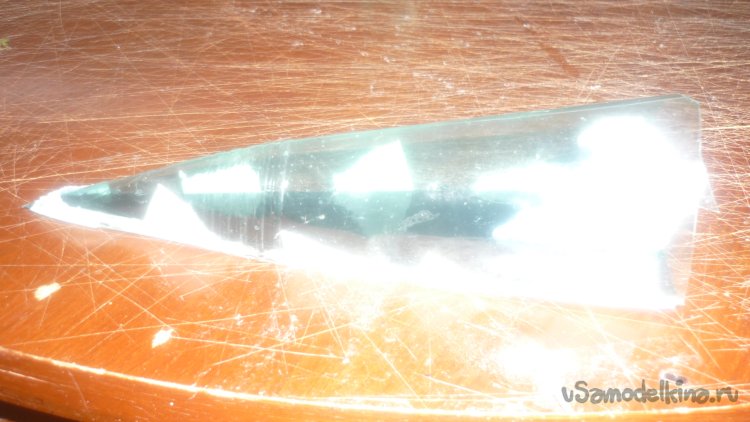

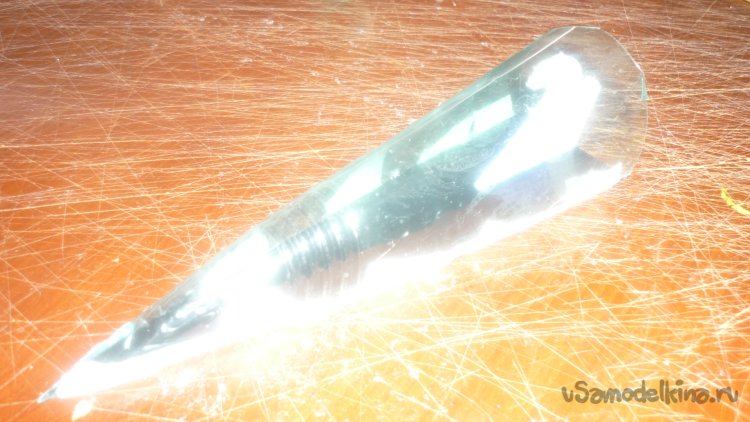

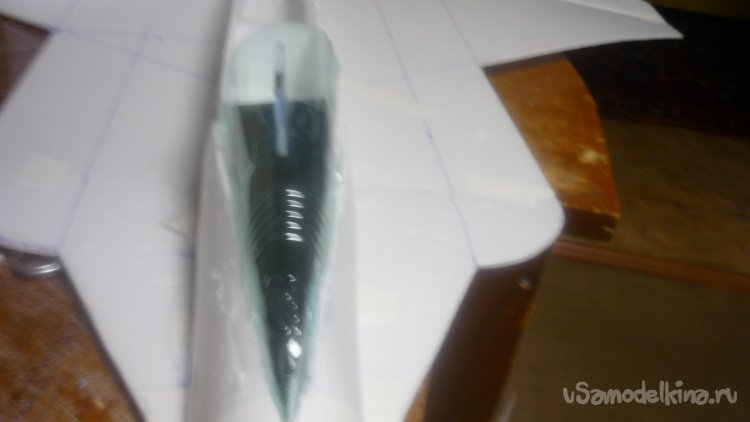

Вырезал заготовки для кабины, фигурку пилота и очтекление кабины. Остекление вырезал из пластиковой бутылки. Смонтироал.

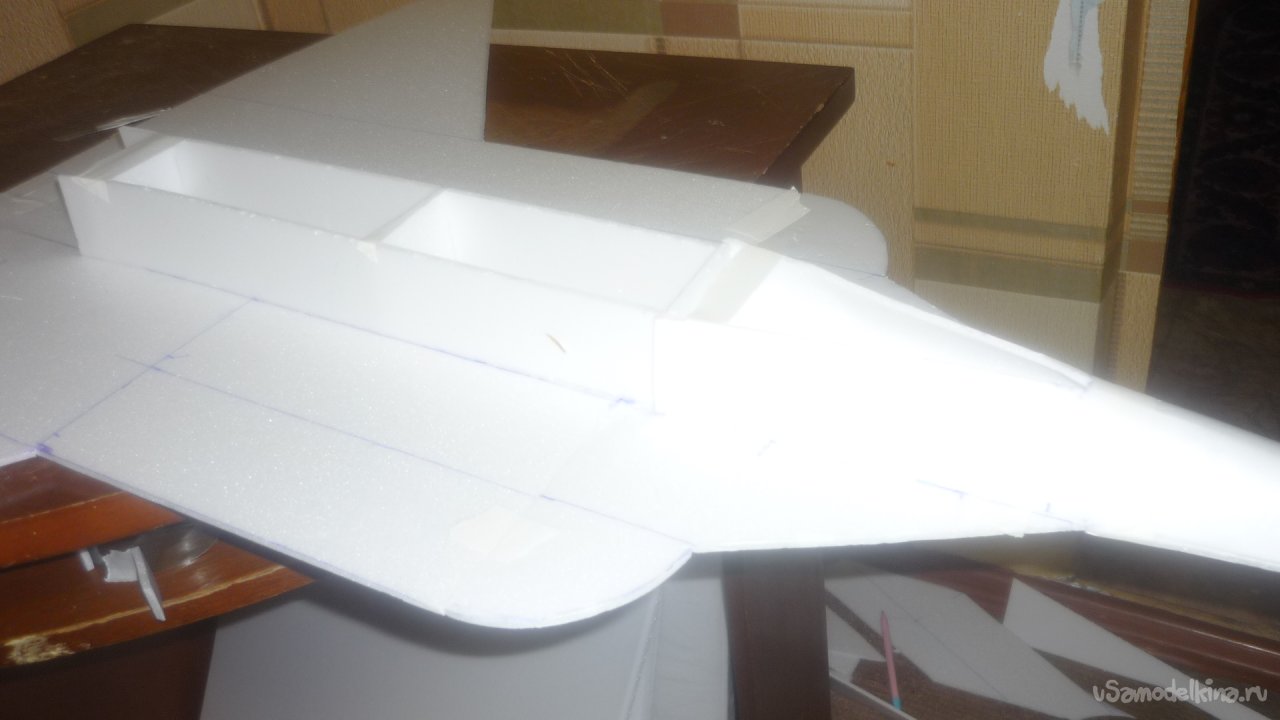

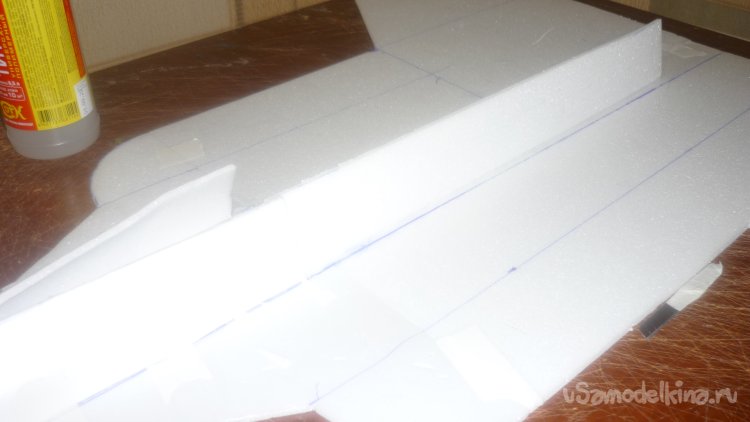

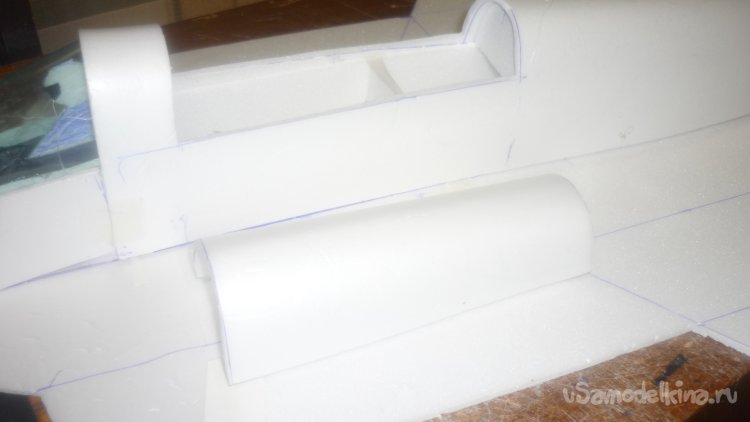

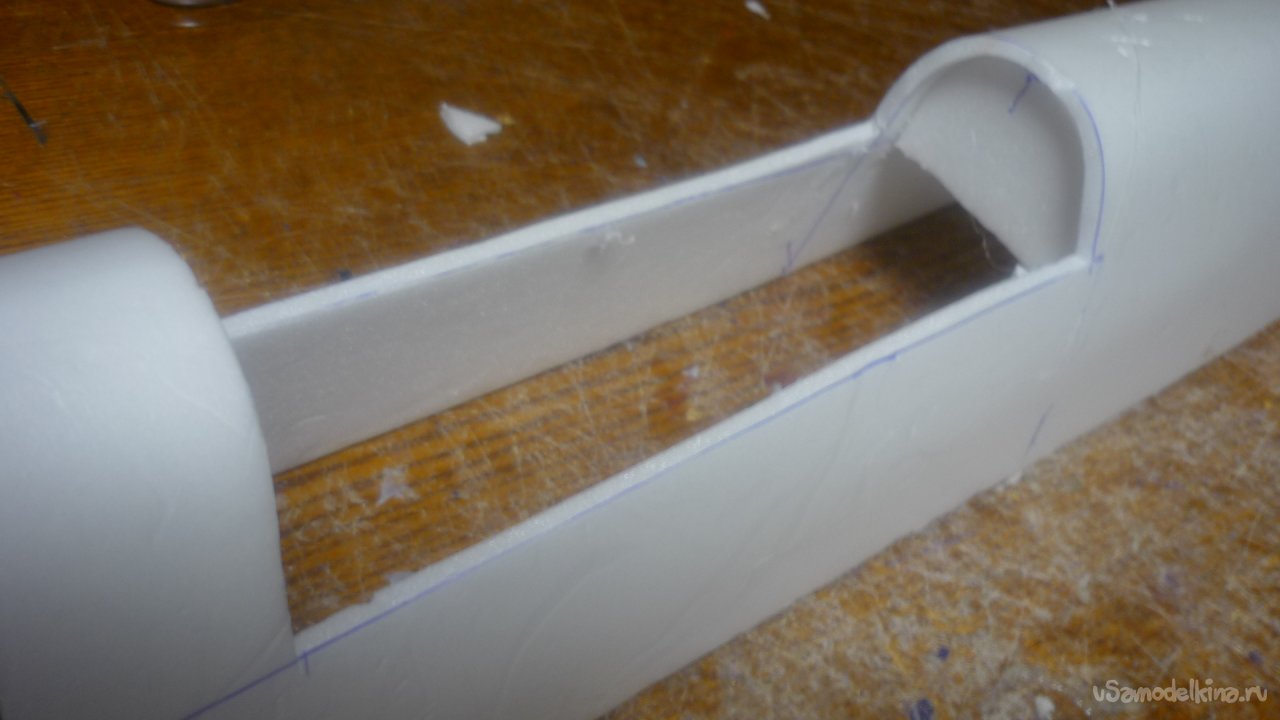

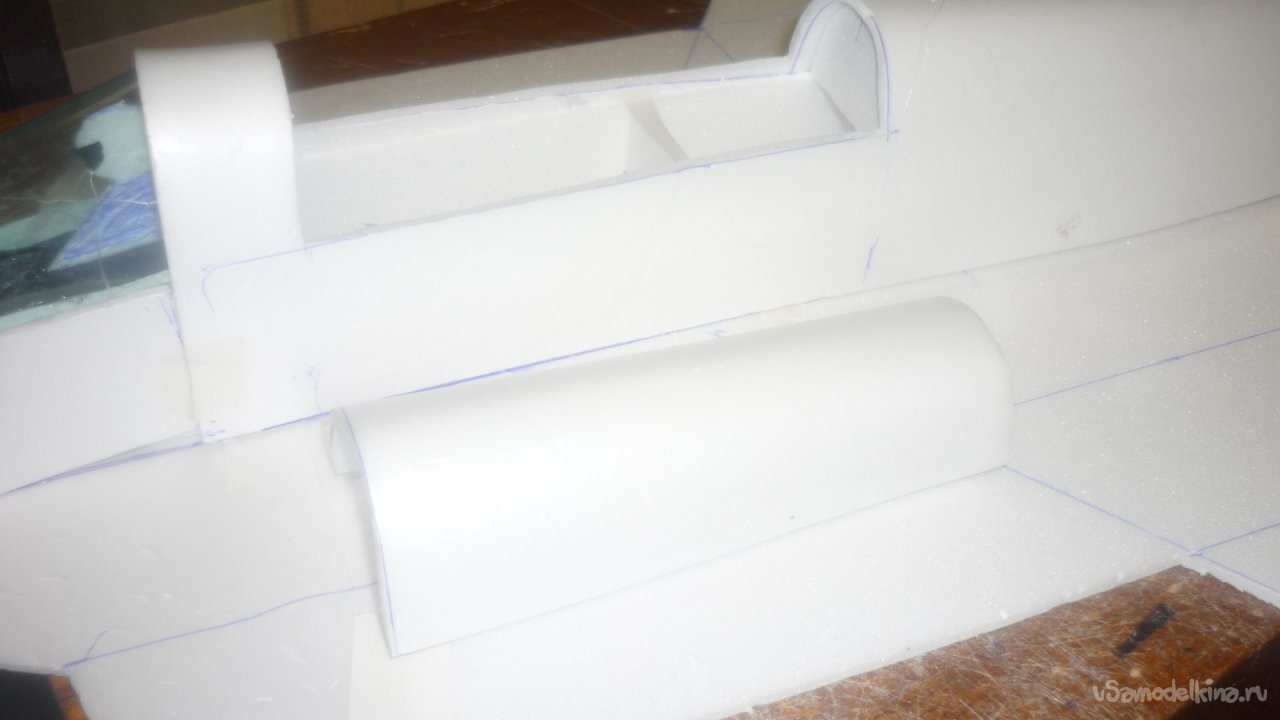

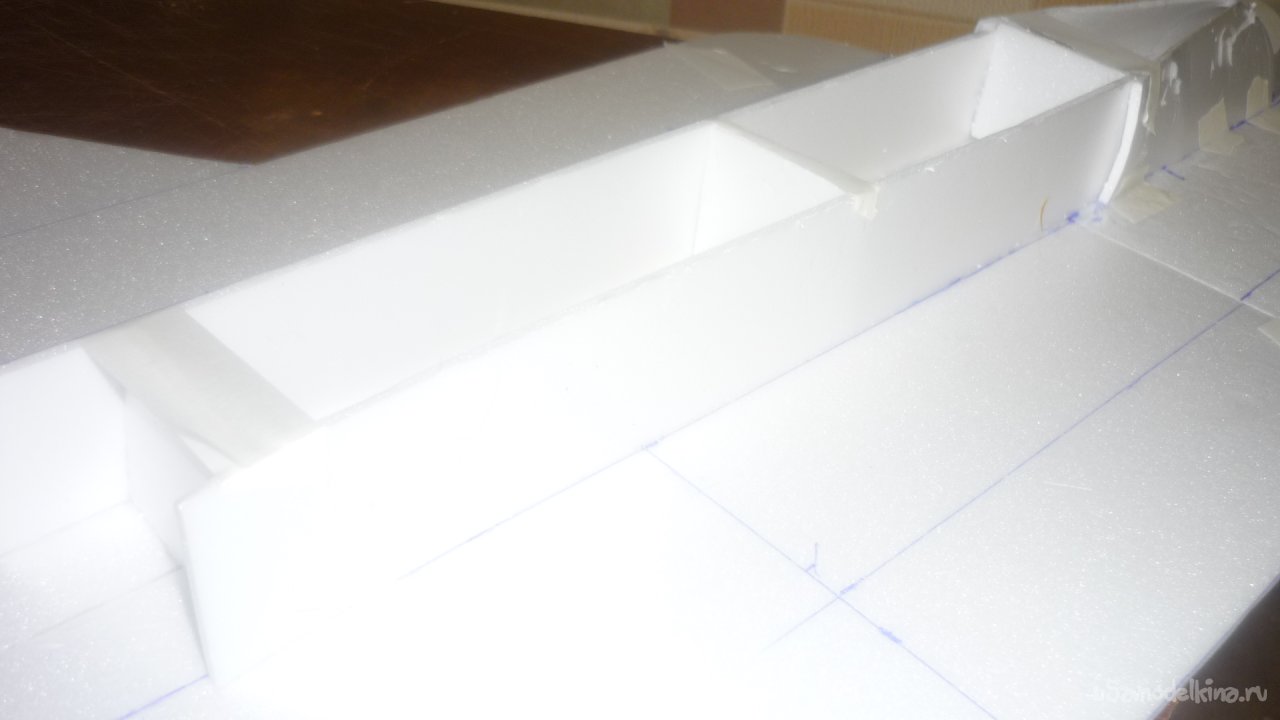

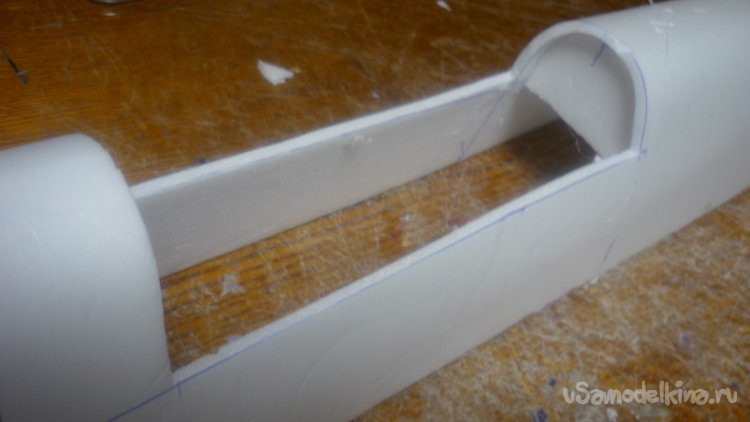

Вырезал заготовки и смонтировал внутренние, технологические вертикальные перегородки, на которые будет монтироваться внешняя обшивка фюзеляжа.

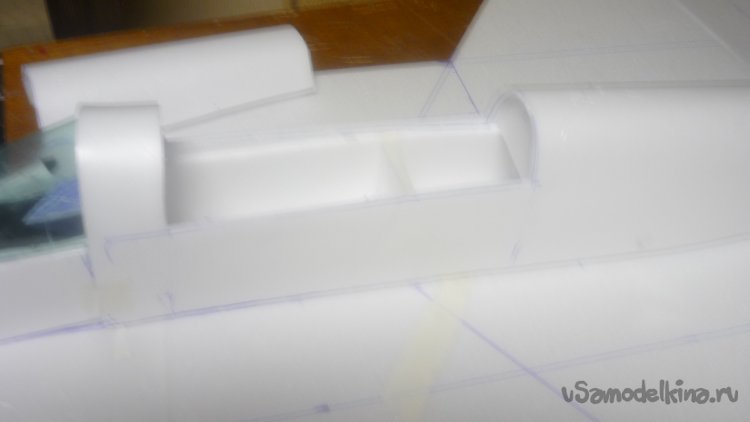

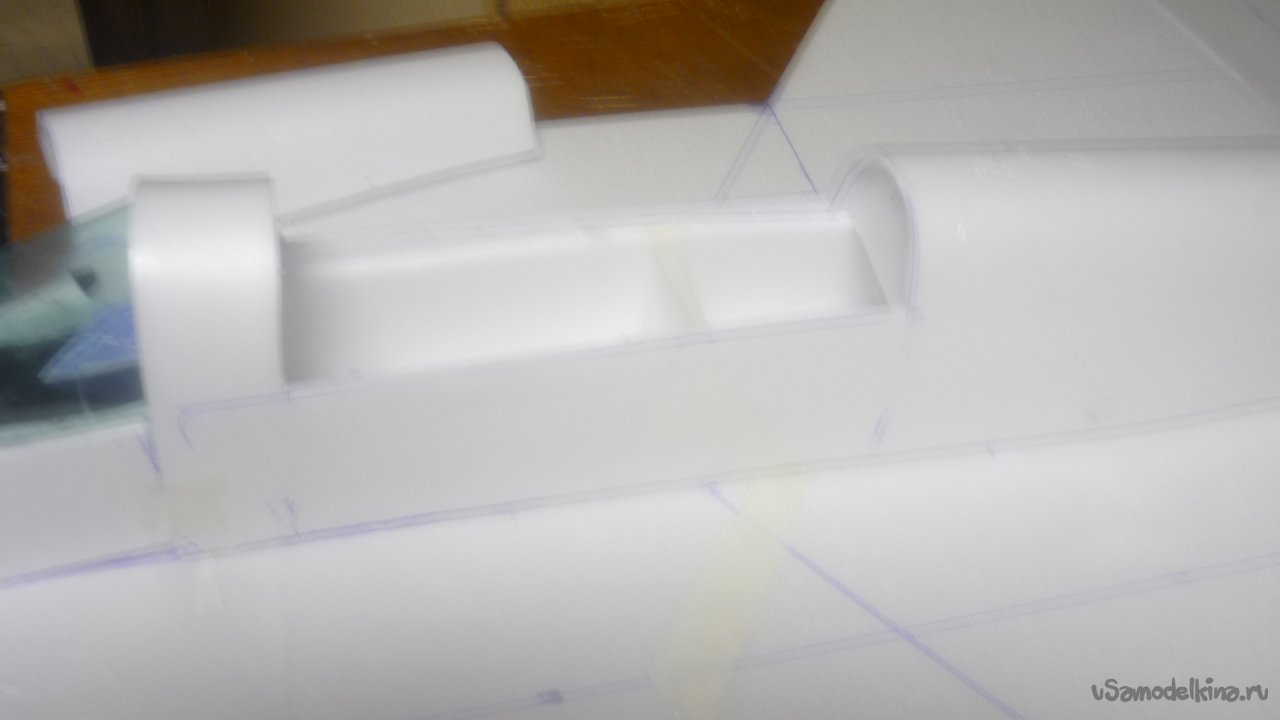

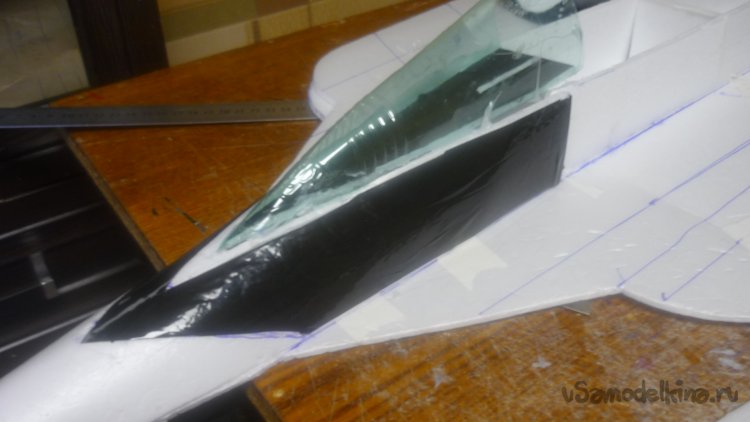

Настало нужное время для установки кабины на своё место. монтирую кабину с помощью клеевого термопистолета.

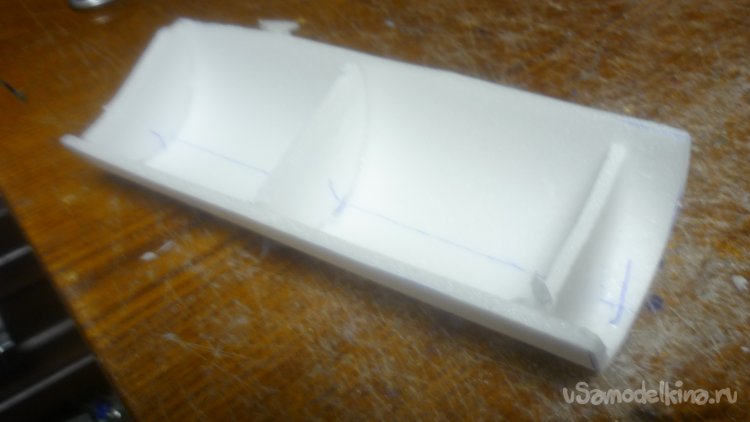

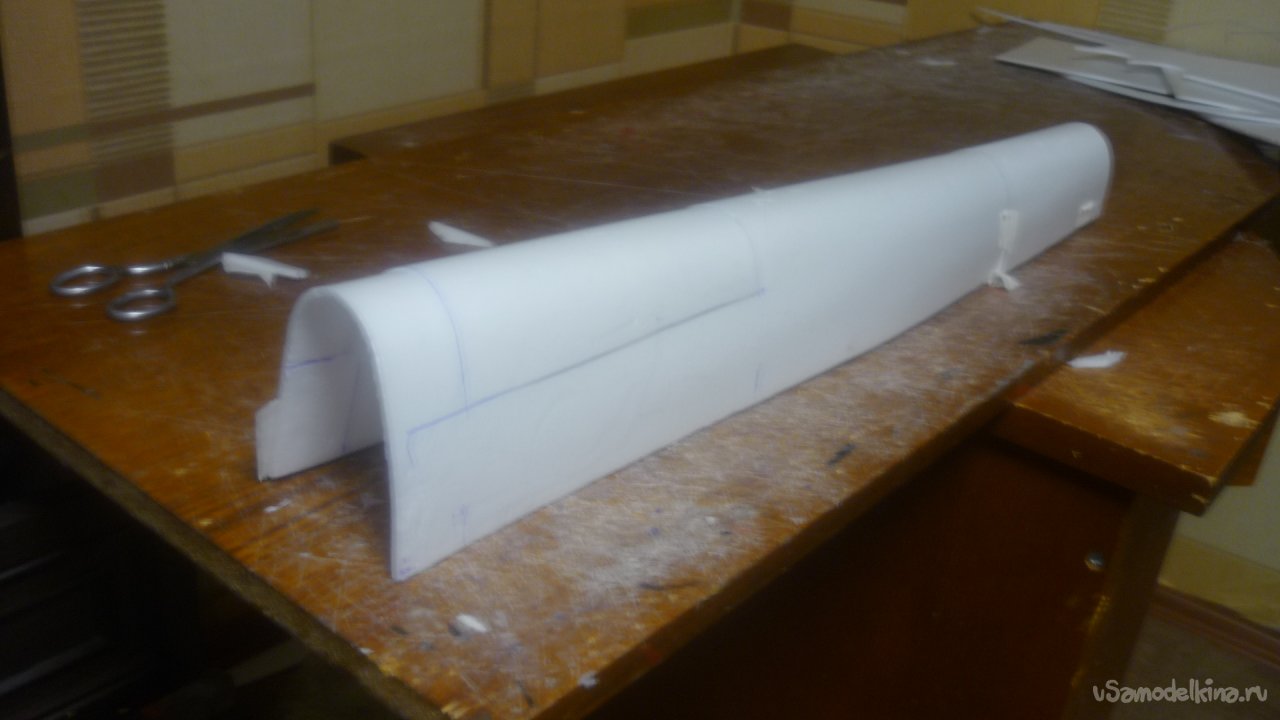

Теперь выкраиваю заготовку внешней обшивки фюзеляжа и вклеиваю в неё вертикальные перегородки, для жёсткости.

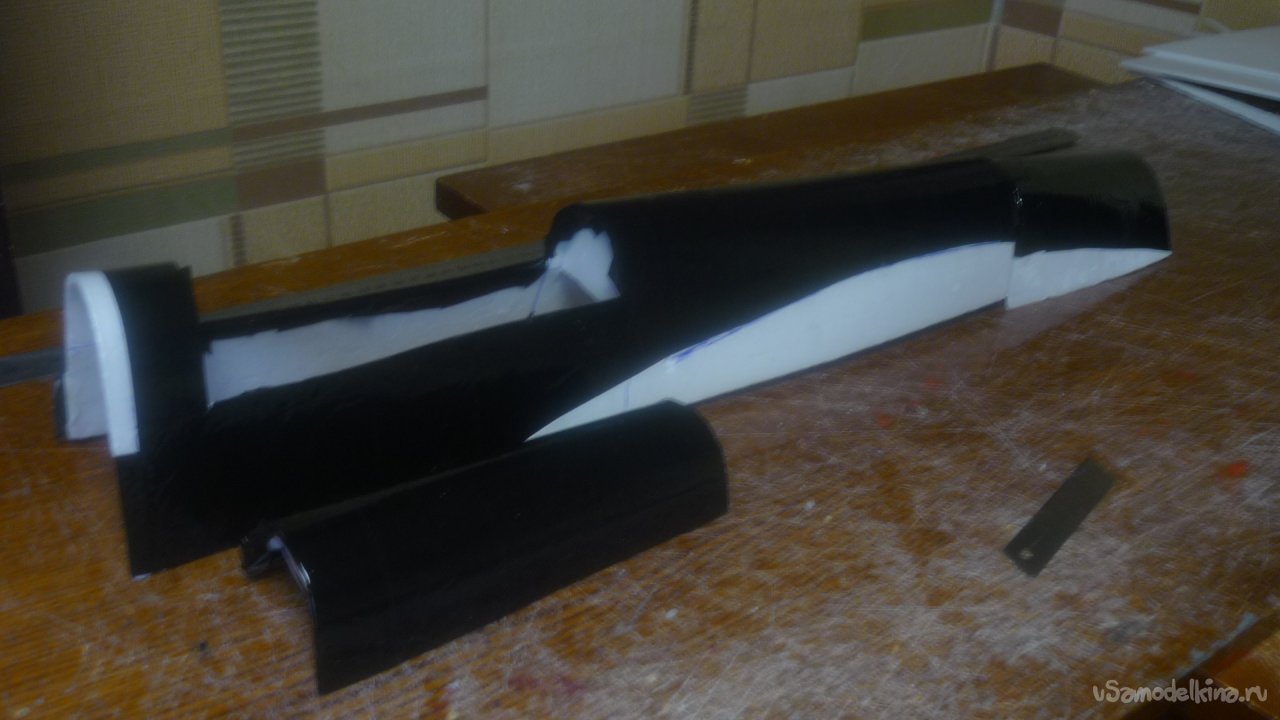

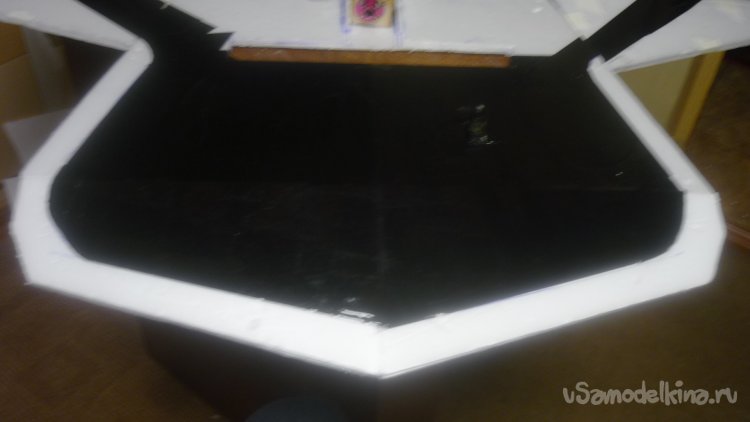

В обшивке делаю люк для доступа к электронике и замены аккумулятора. Крышка тоже для жёсткости имеет вертикальные перегородки.

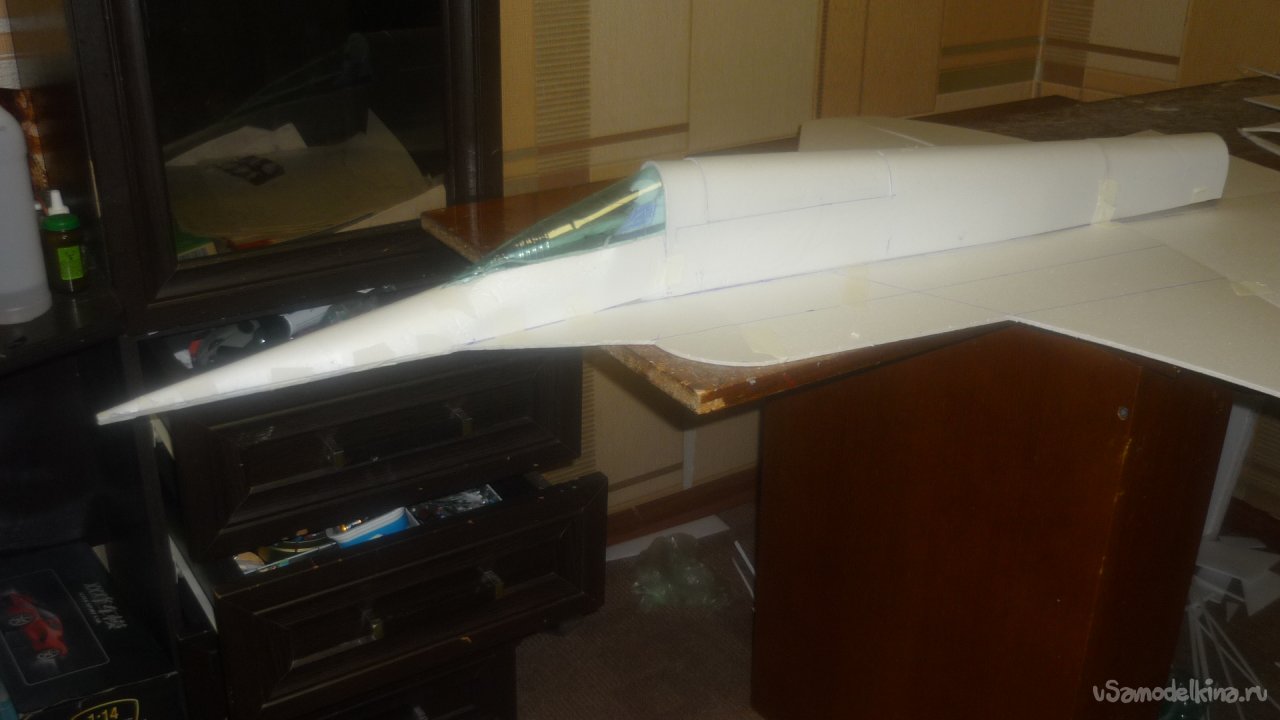

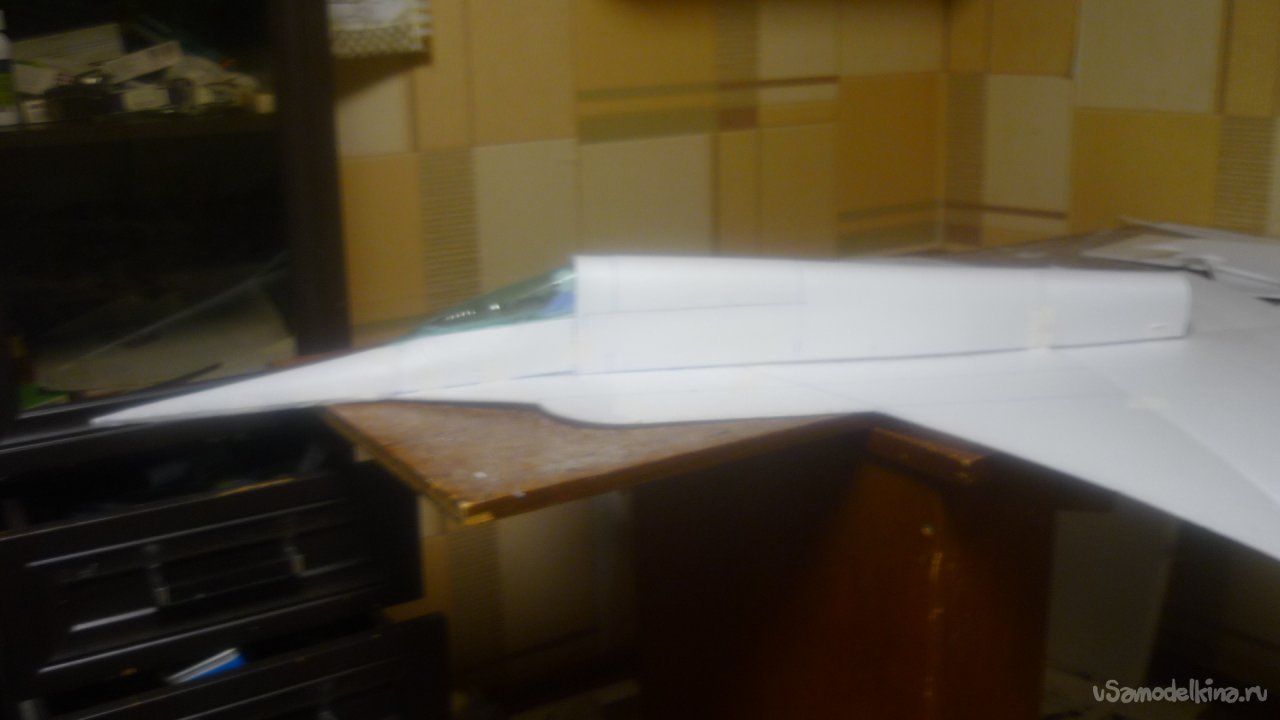

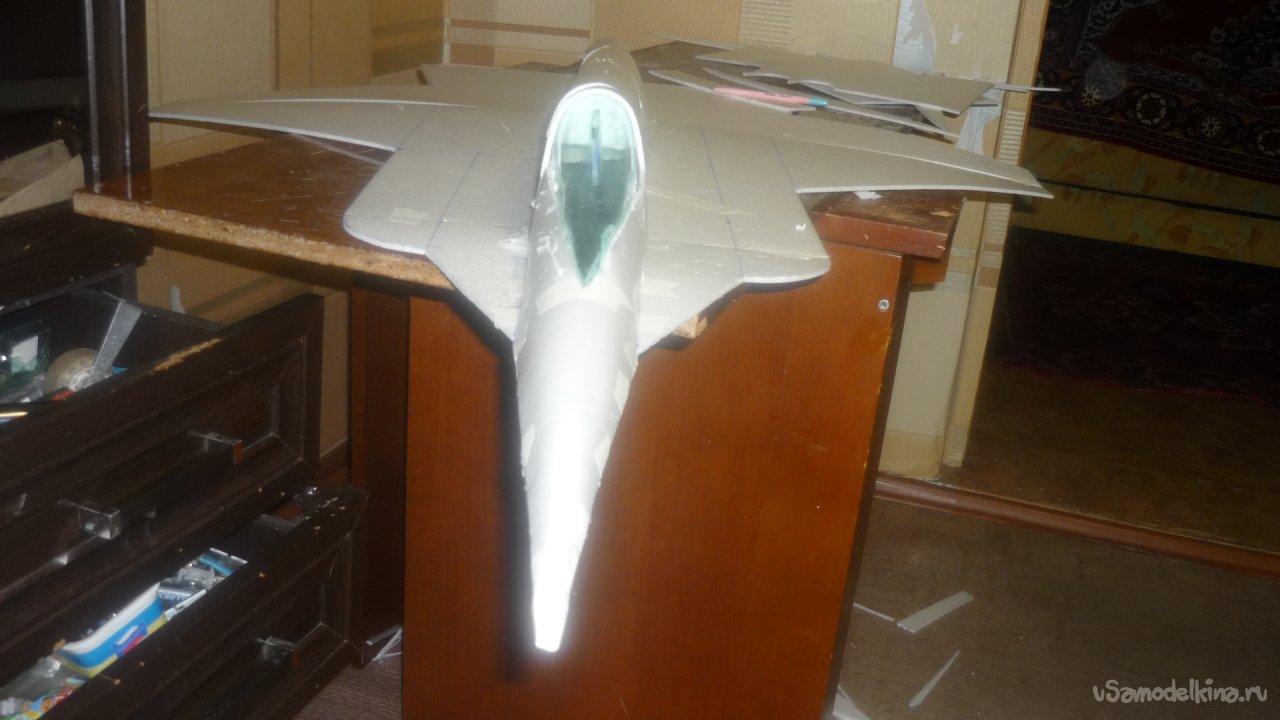

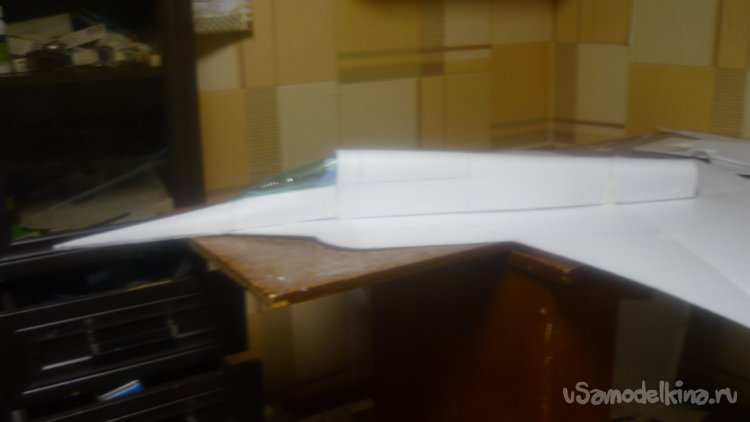

Примеряю внешнюю обшивку на модель.
Начинаю локальную обтяжку модели цветным скотчем.

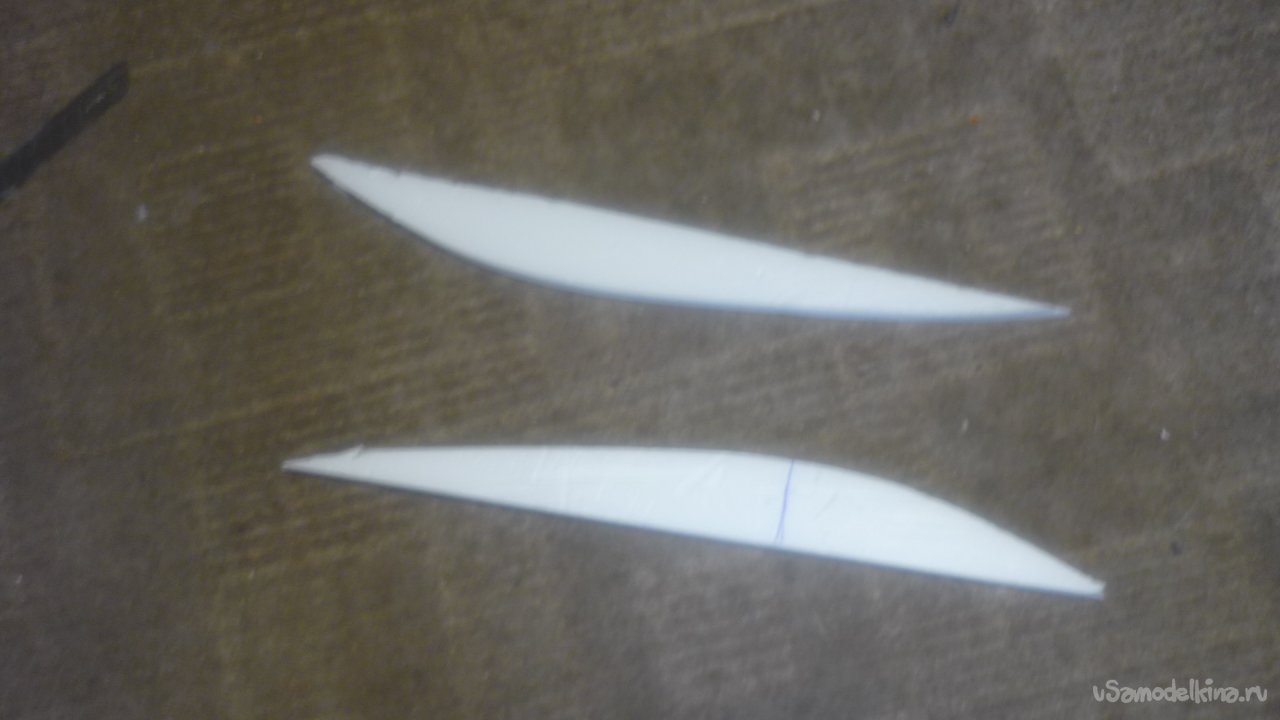

Пора выкраивать корневые нервюры для крыльев.

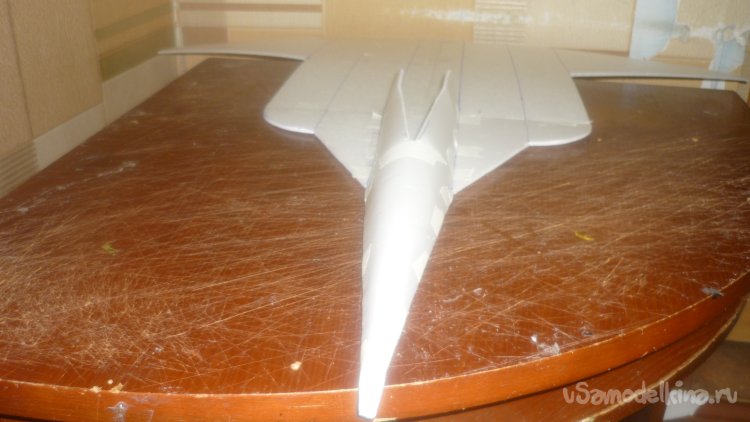

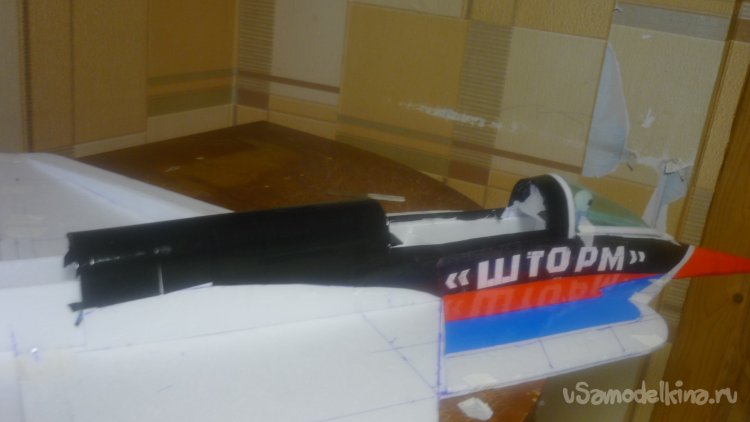

Монтирую внешнюю обшивку фюзеляжа в средней части модели.
Вклеиваю корневые нервюры и лонжероны.
Продолжаю обтяжку модели цветным скотчем.
Выкраиваю и монтирую лонжероны в крылья.

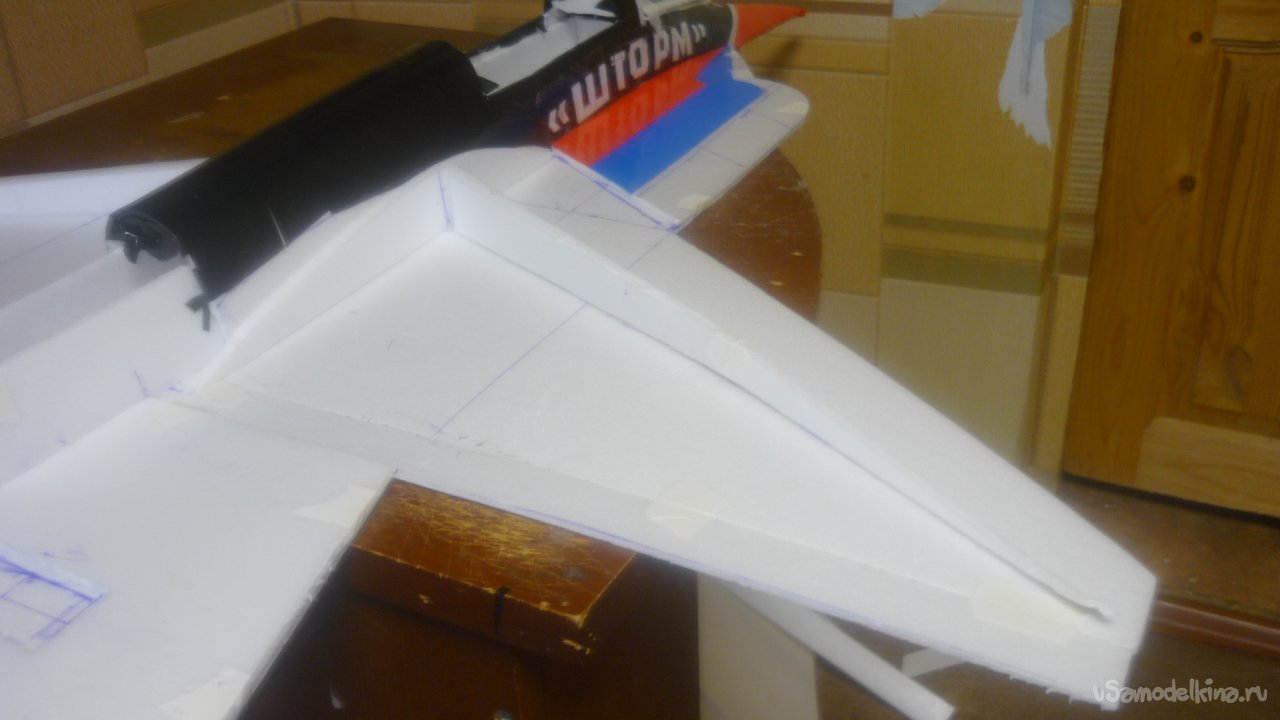

Выкраиваю внешнюю обшивку крыльев. Примеряю.

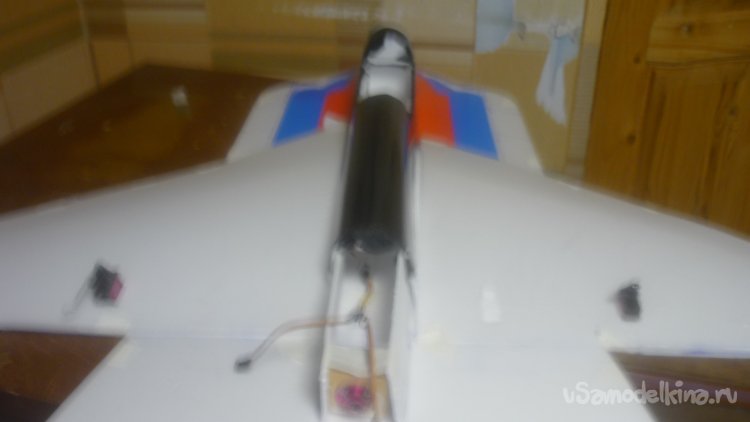

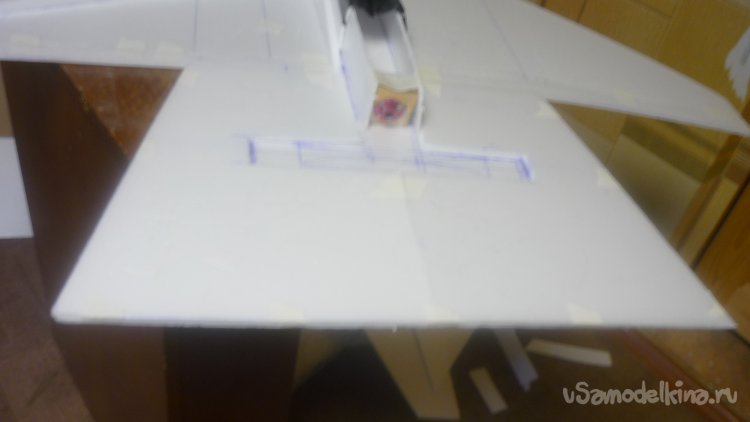

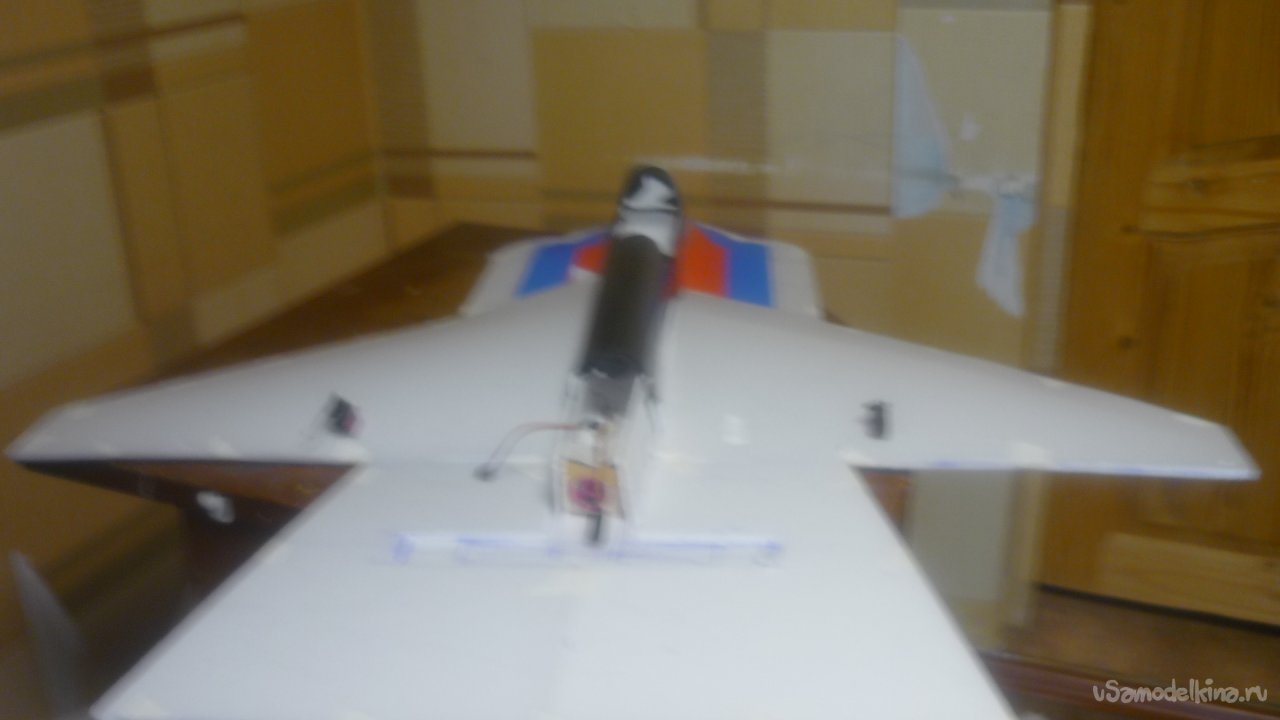

Размечаю места установки сервомашинок управления элеронамиМонтирую сервомашинки, прокладываю провода.

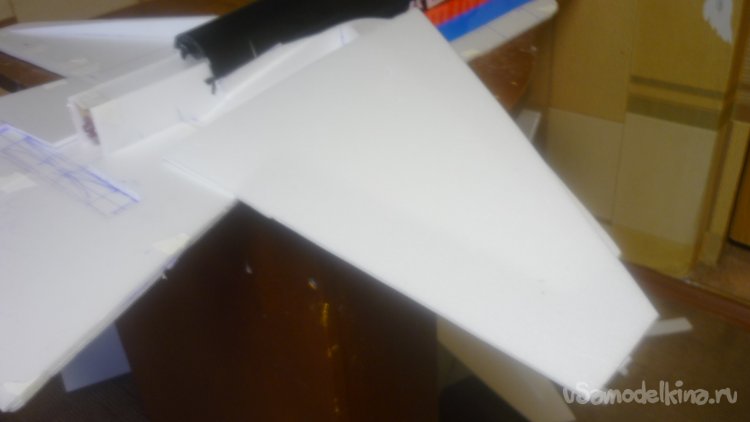

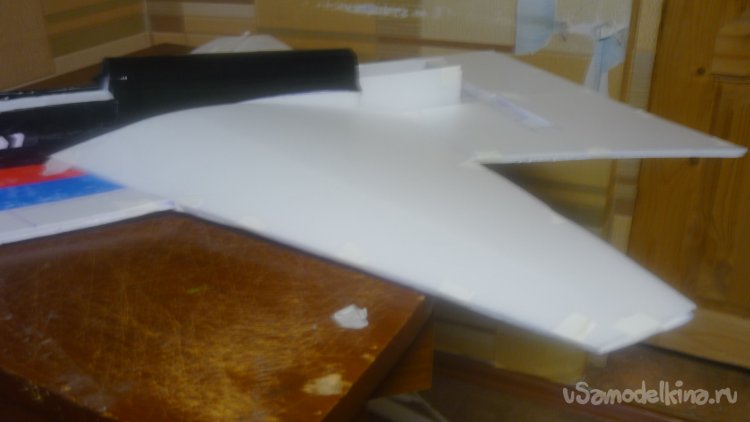

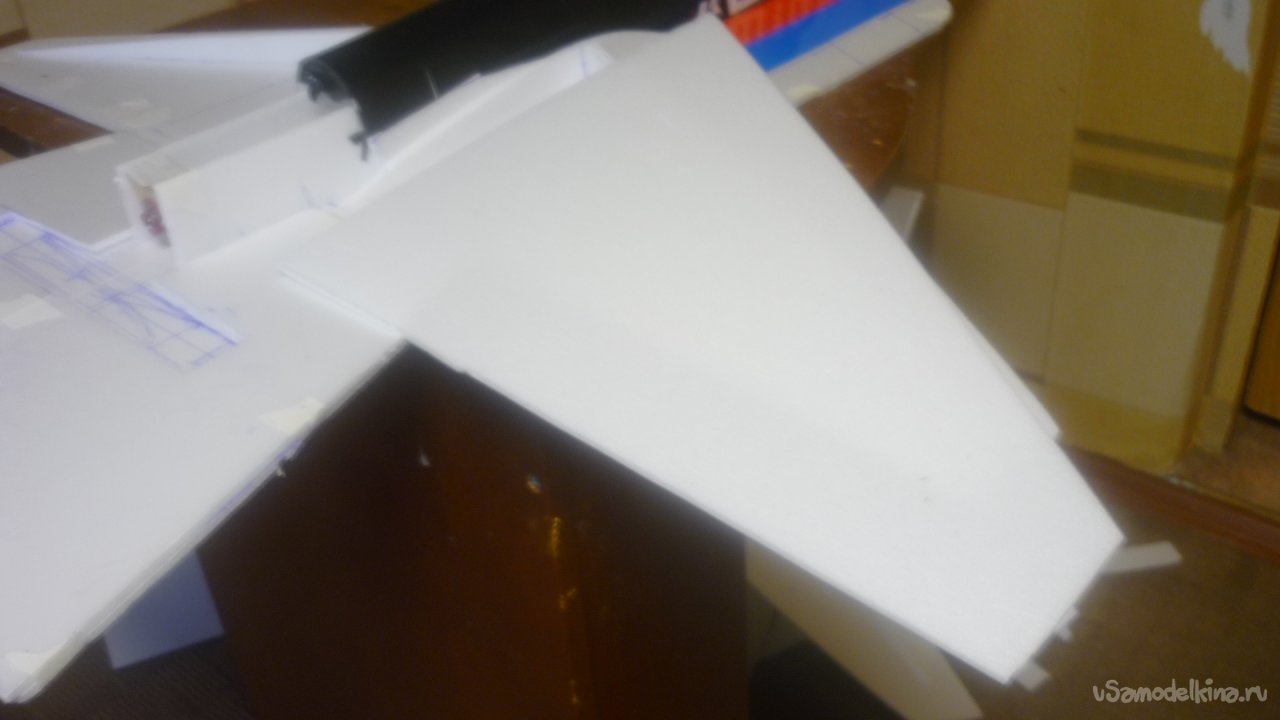

Монтирую внешнюю обшивку крыльев.

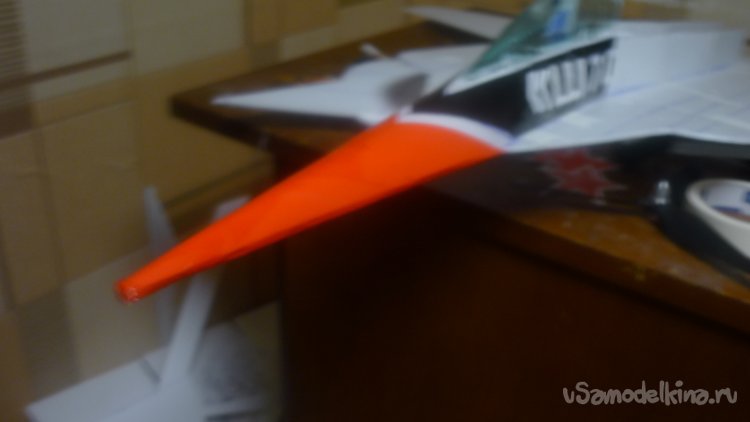

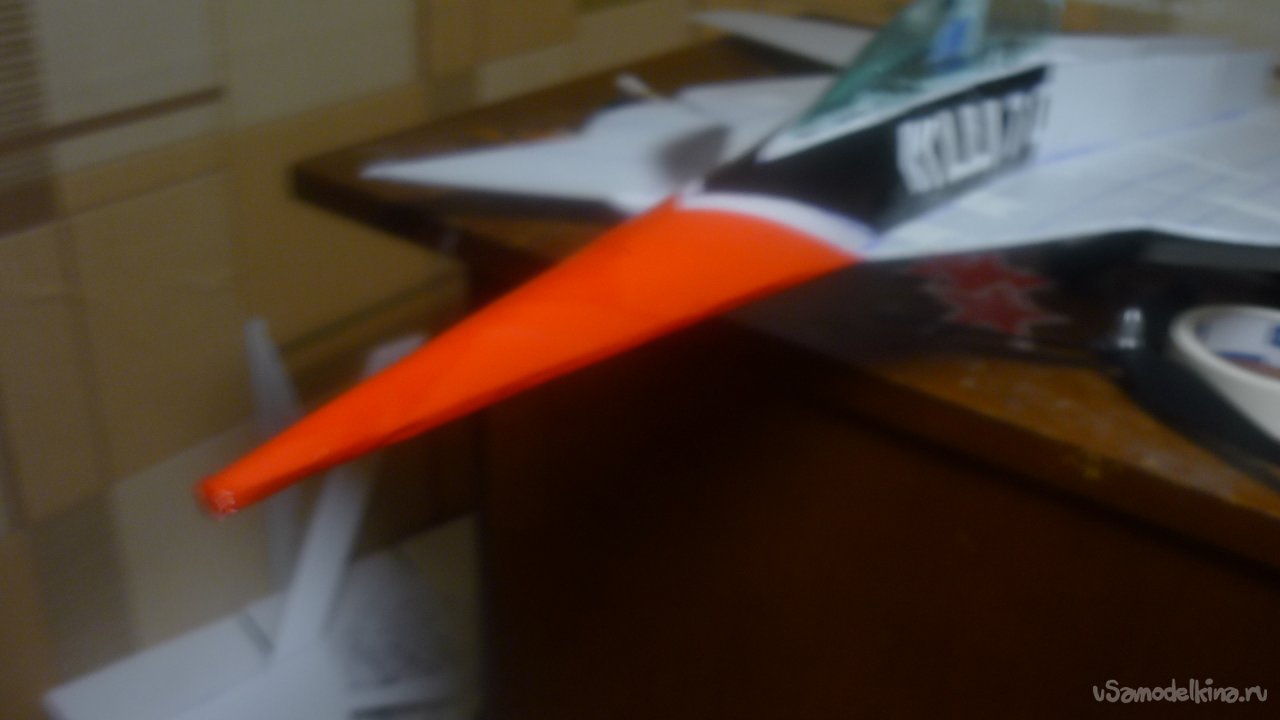

Выкраиваю, монтирую недостающие элементы внешнего покрытия в носовой части модели и обтягиваю цветным скотчем..
.Выкраиваю заготовки , недостающего внешнего покрытия хвостовой части модели, примеряю и вклеиваю.

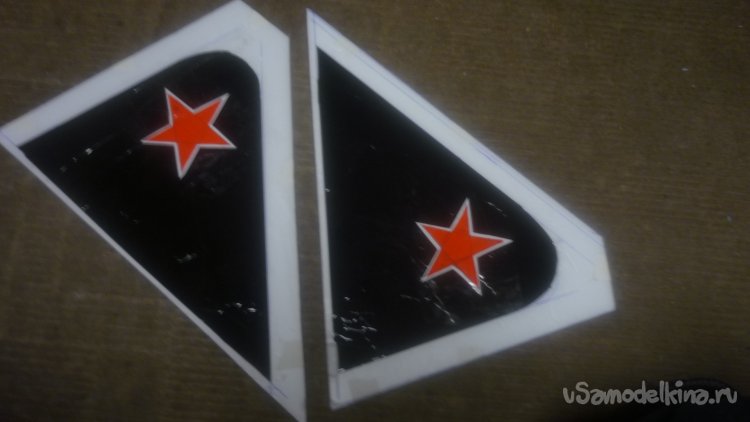

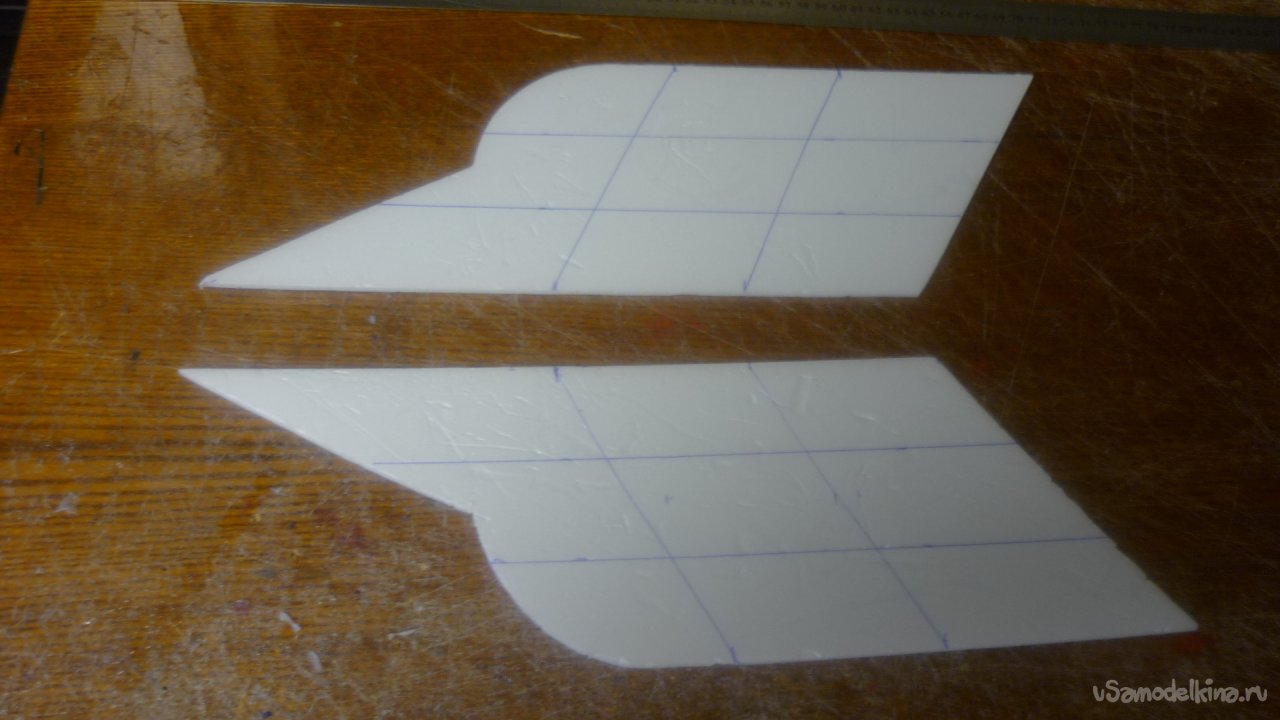

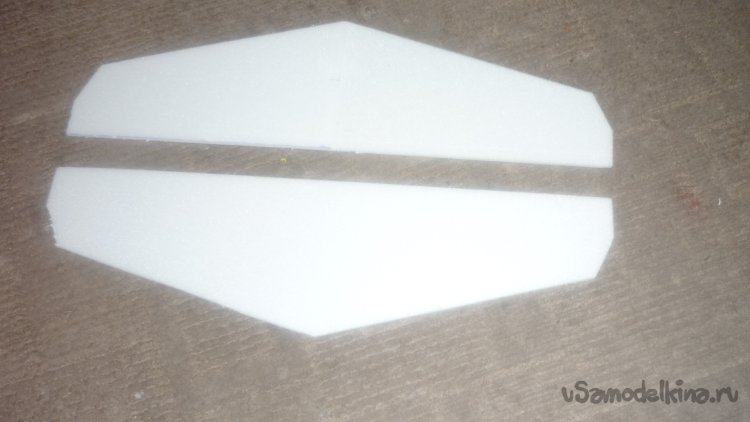

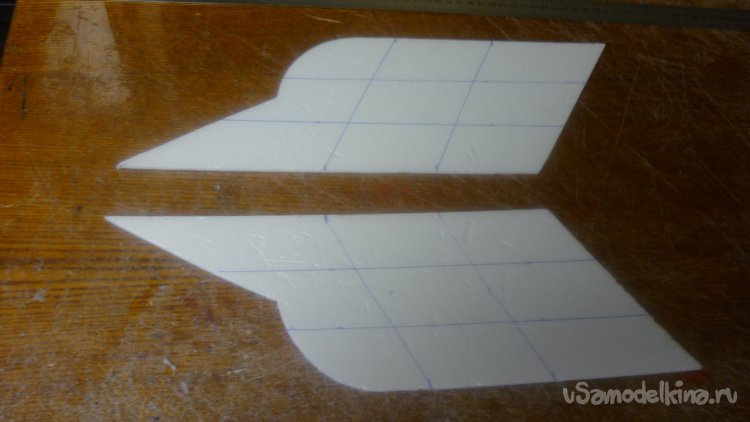

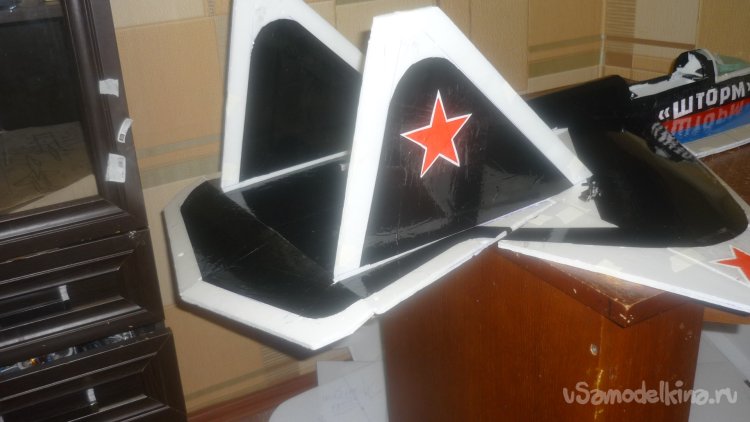

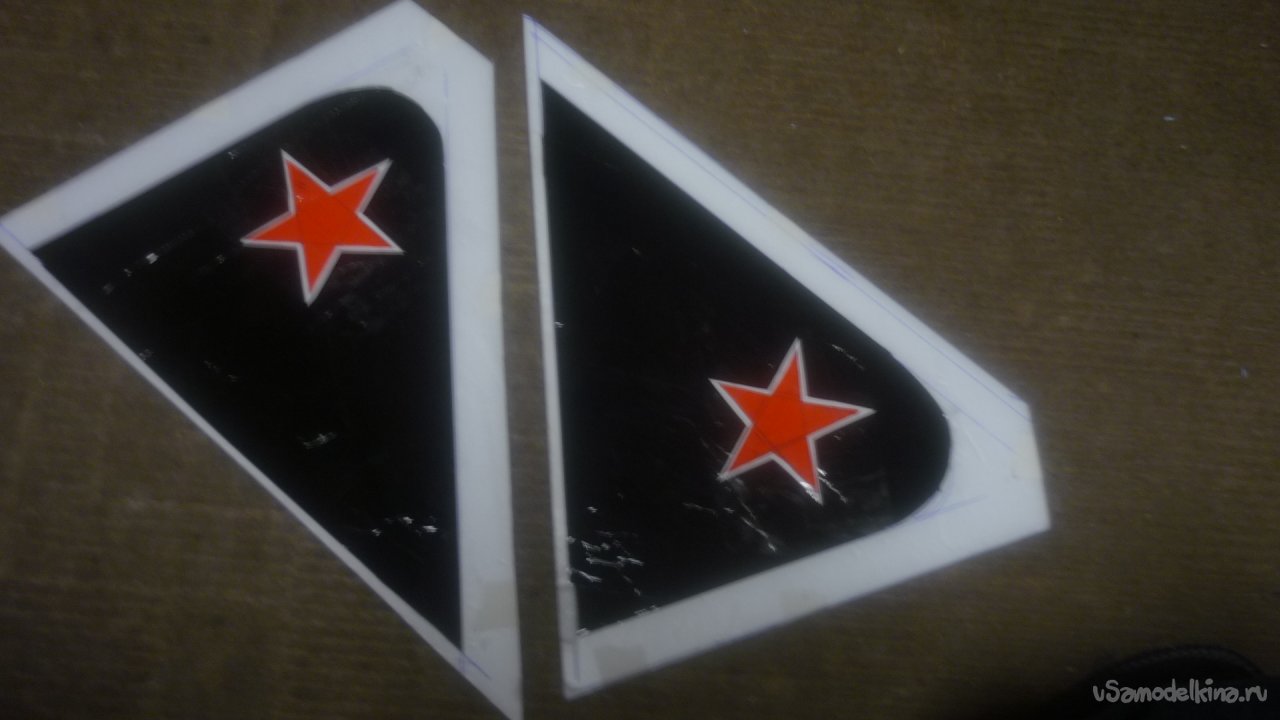

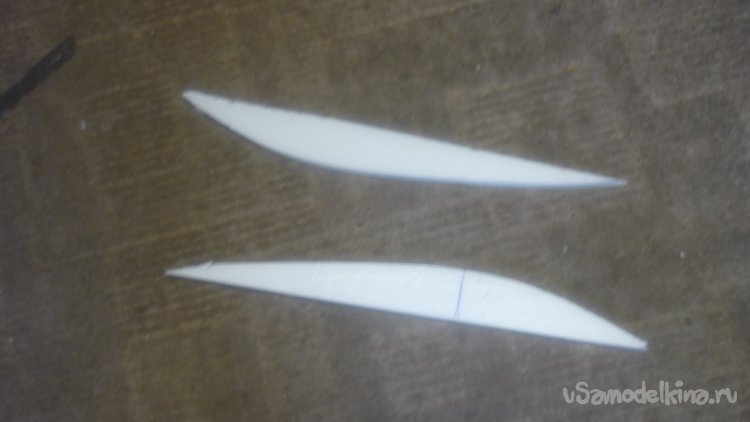

Вырезаю заготовки для килей. Кили склеиваются в два слоя. Подготавливаю места для установки килей. Примеряю. и монтир
Генеральный молча наблюдает за процессом сборки модели.

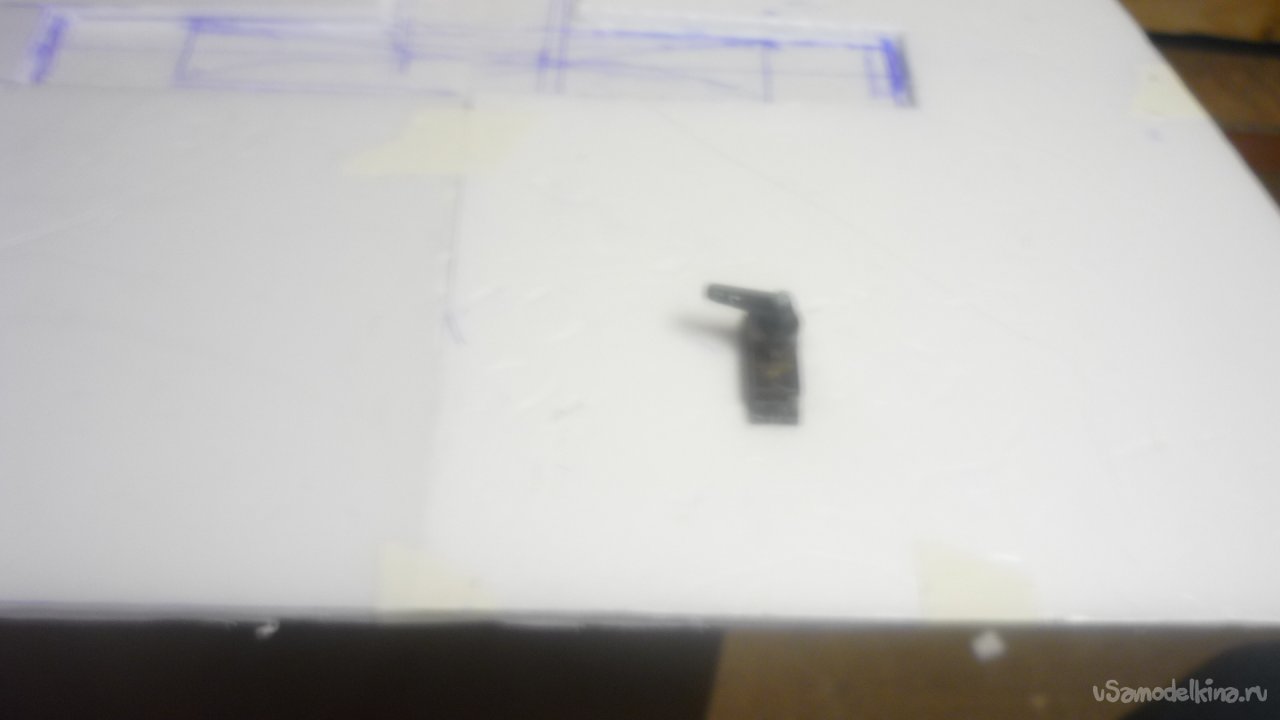

Размечаю место установки сервомашинки управления рулём высоты.
Вырезал из утеплителя основу моторамы и приклеил на него кусочек 3 мм. фанеры. На фанерку прикрепил обойму неё будет крепиться мотор .

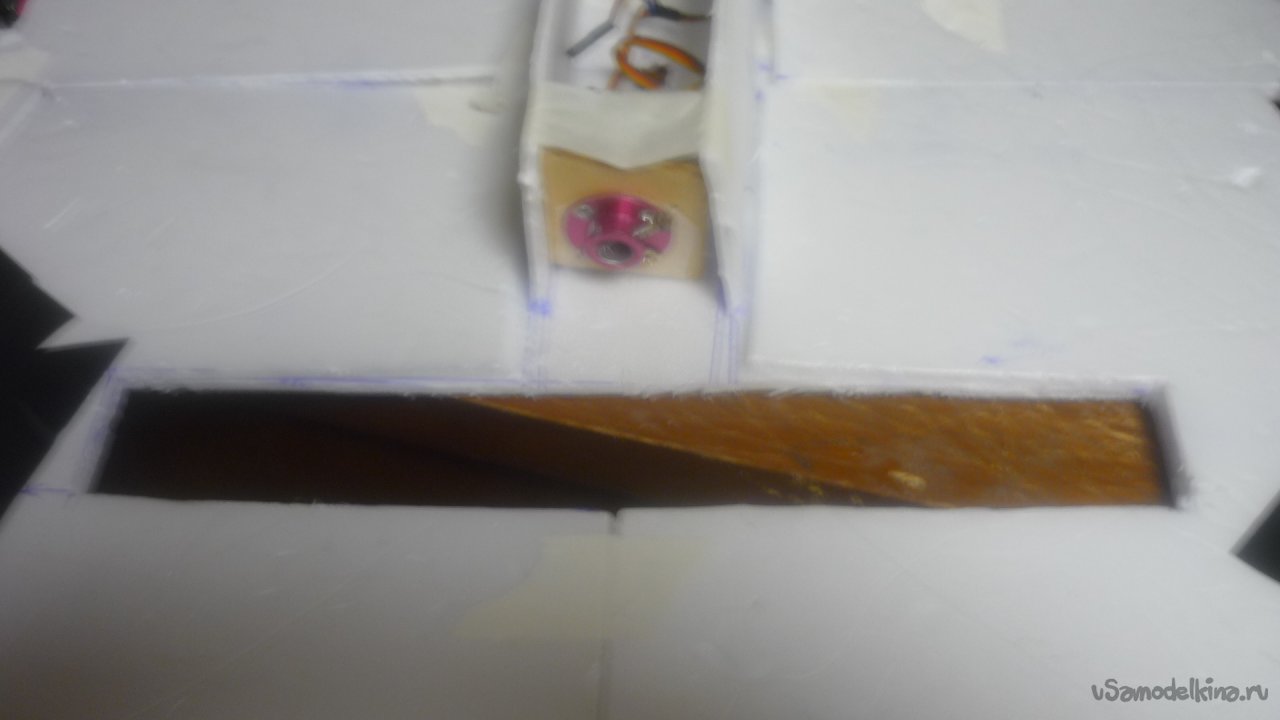

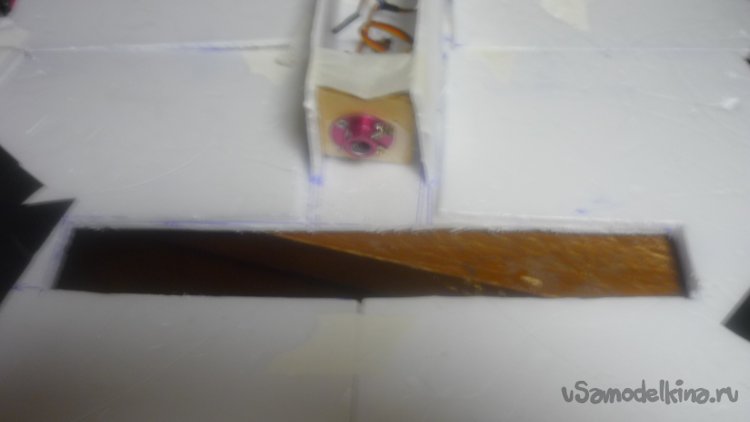

Прорезаю окно в хвостовой части модели, в котором будет вращаться винт ( пропеллер).

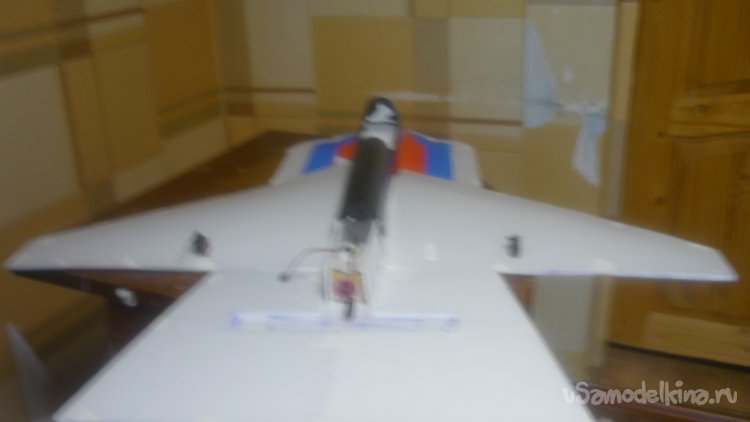

Устанавливаю мотор с винтом, Решил поставить мотор 3010.

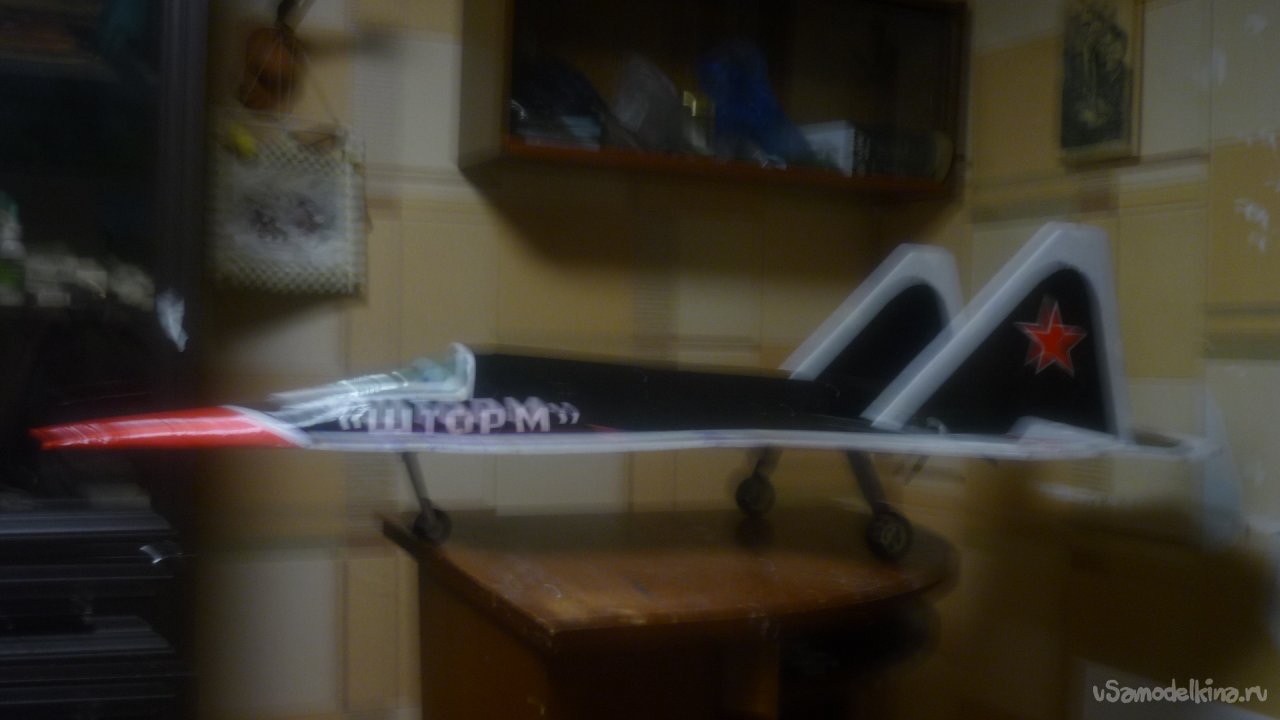

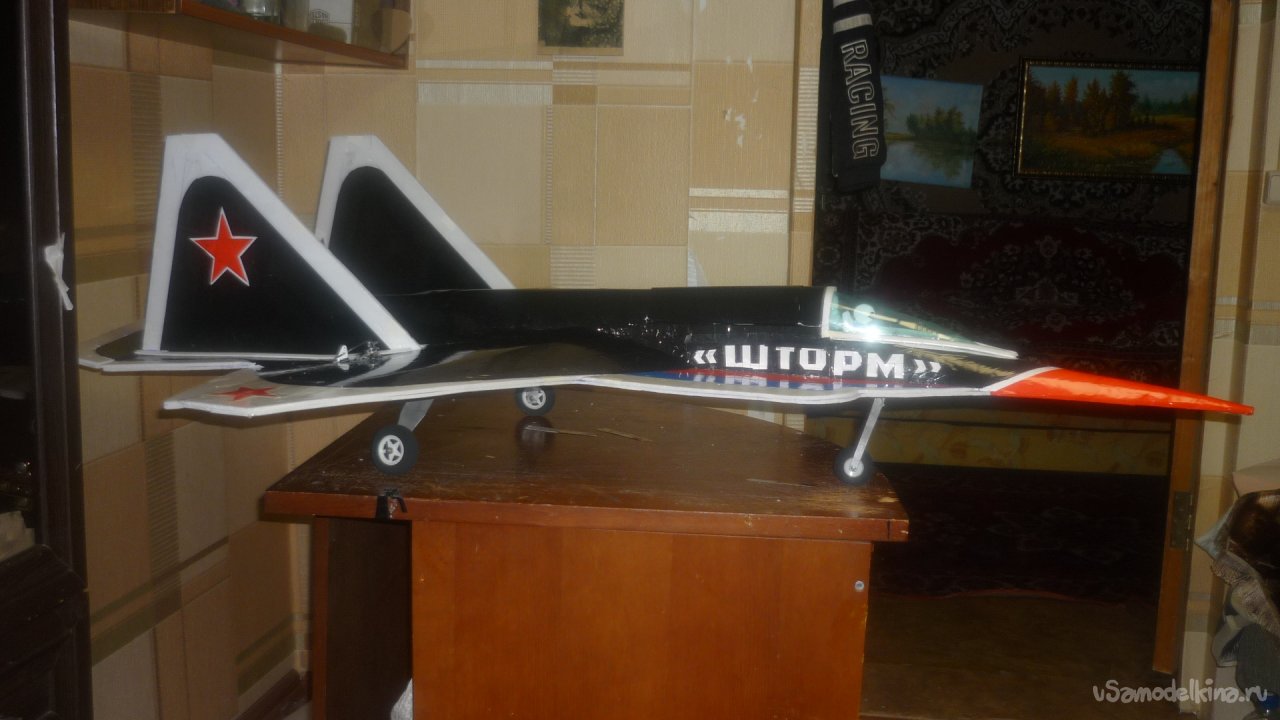

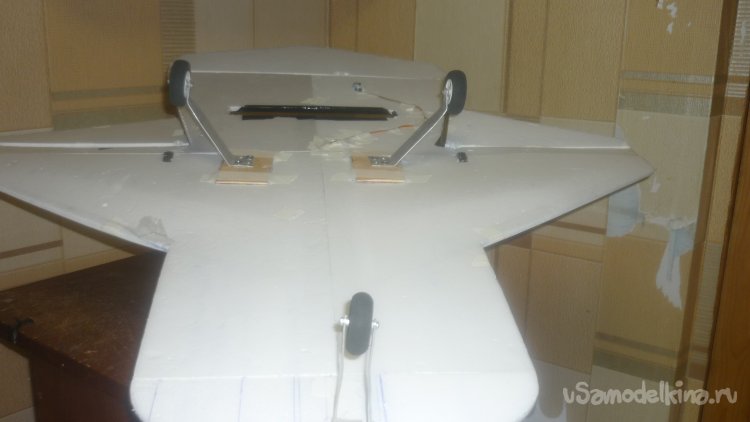

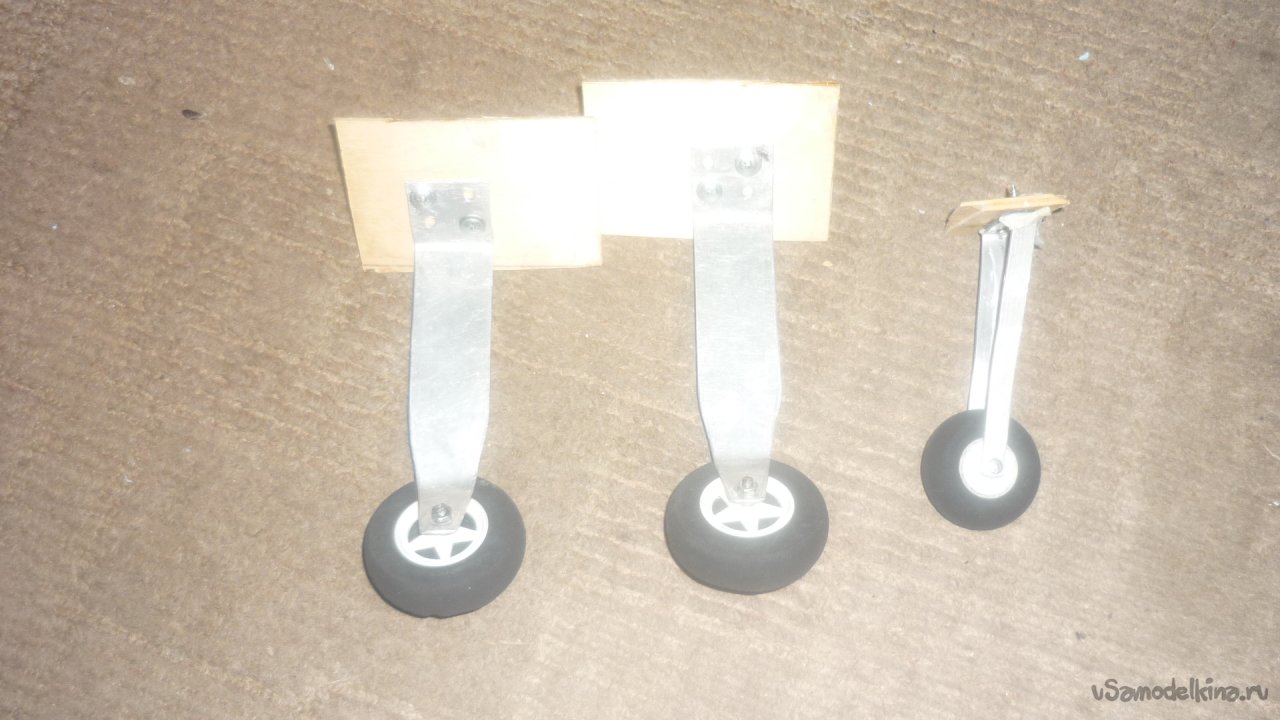

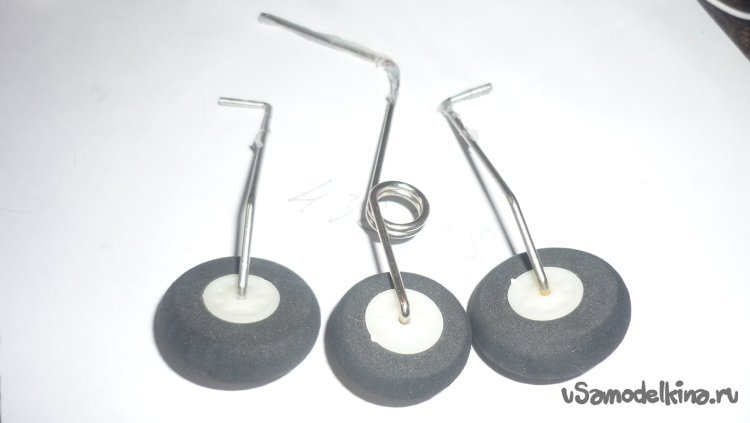

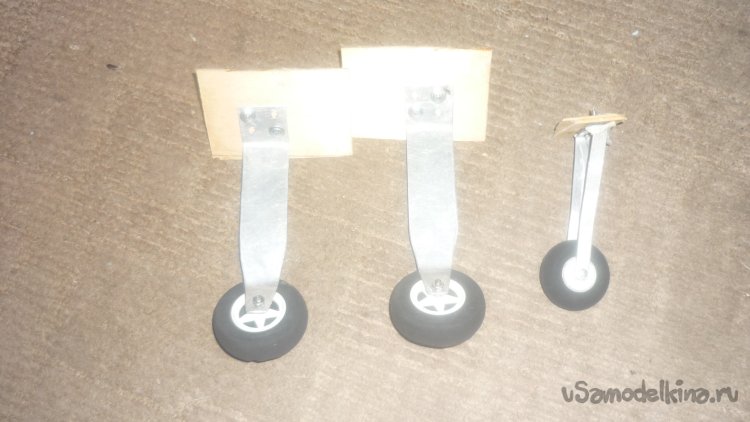

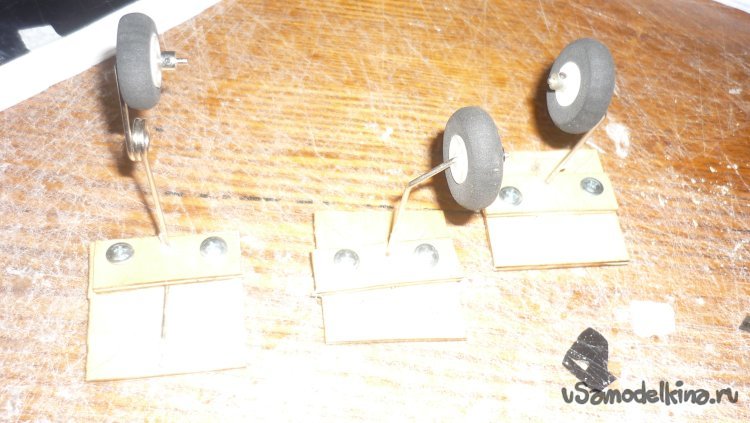

Для фотографирования на ВПП монтирую шасси. Шасси подобрал более мощные, солидные, соответствующие данной авиамодели.

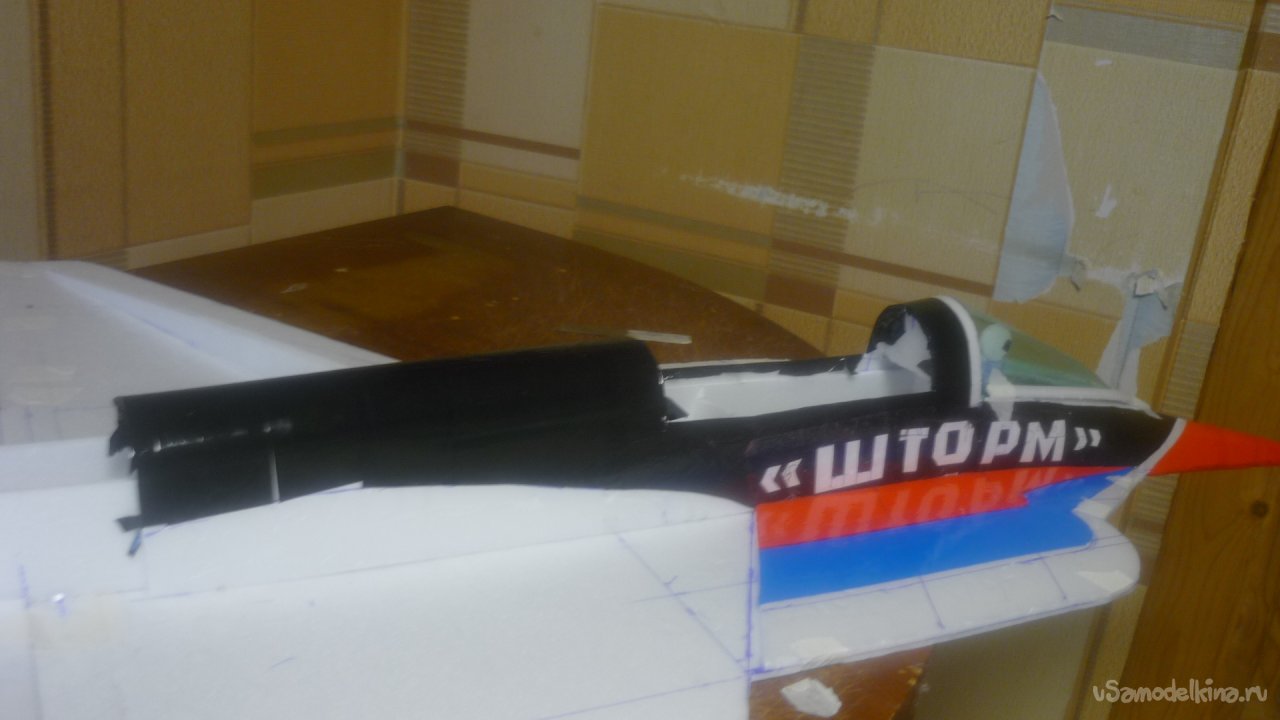

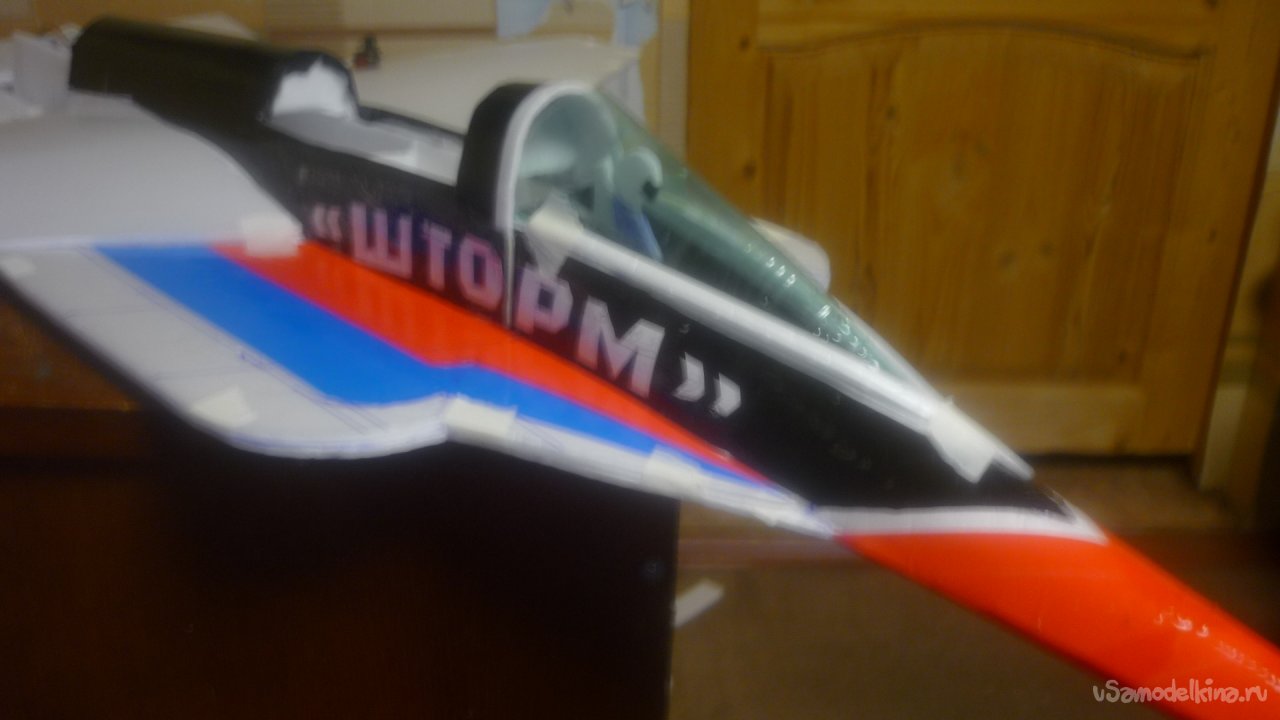

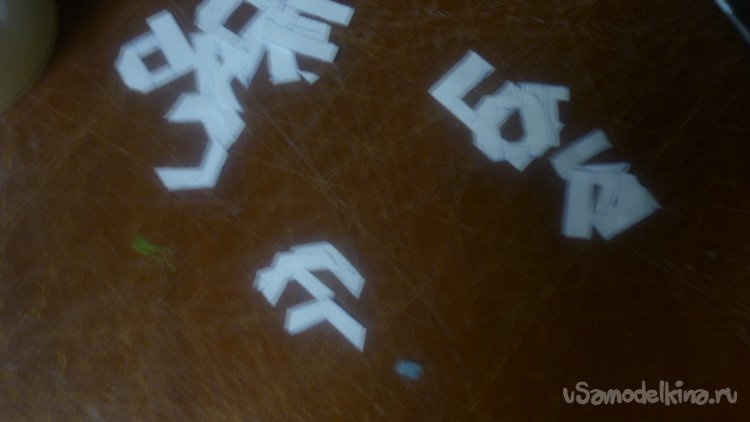

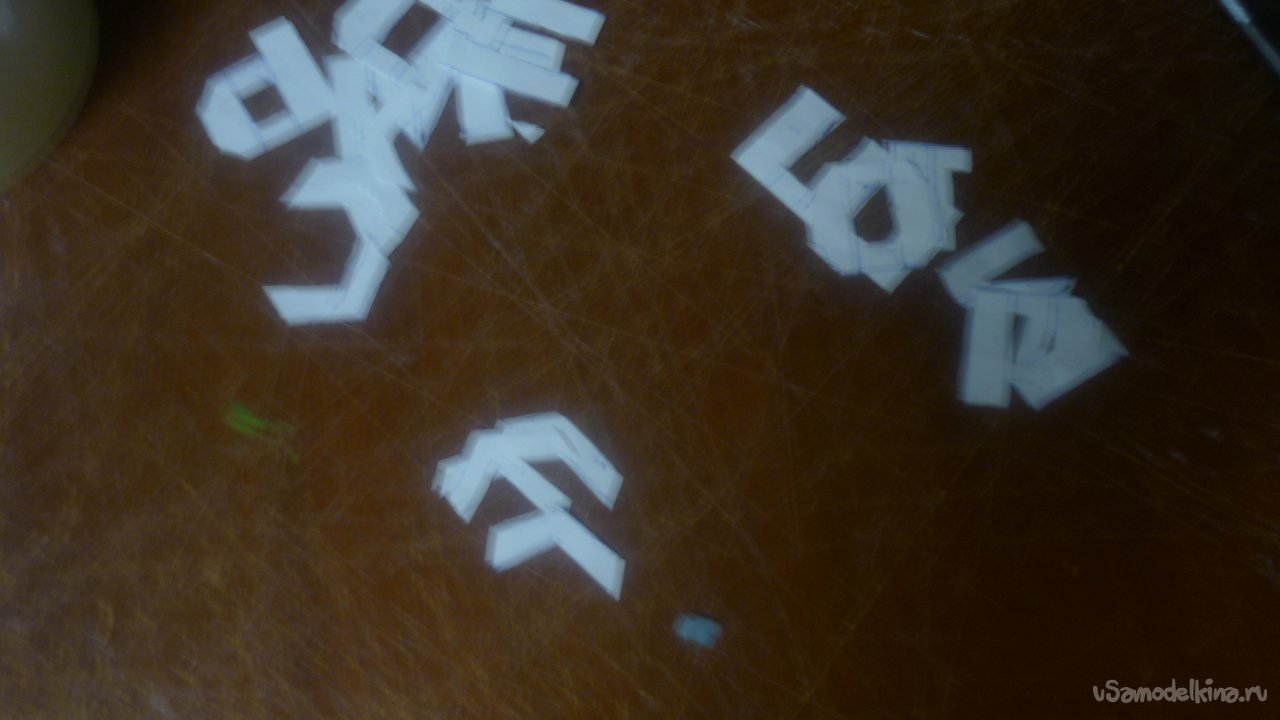

Вырезаю буквы,

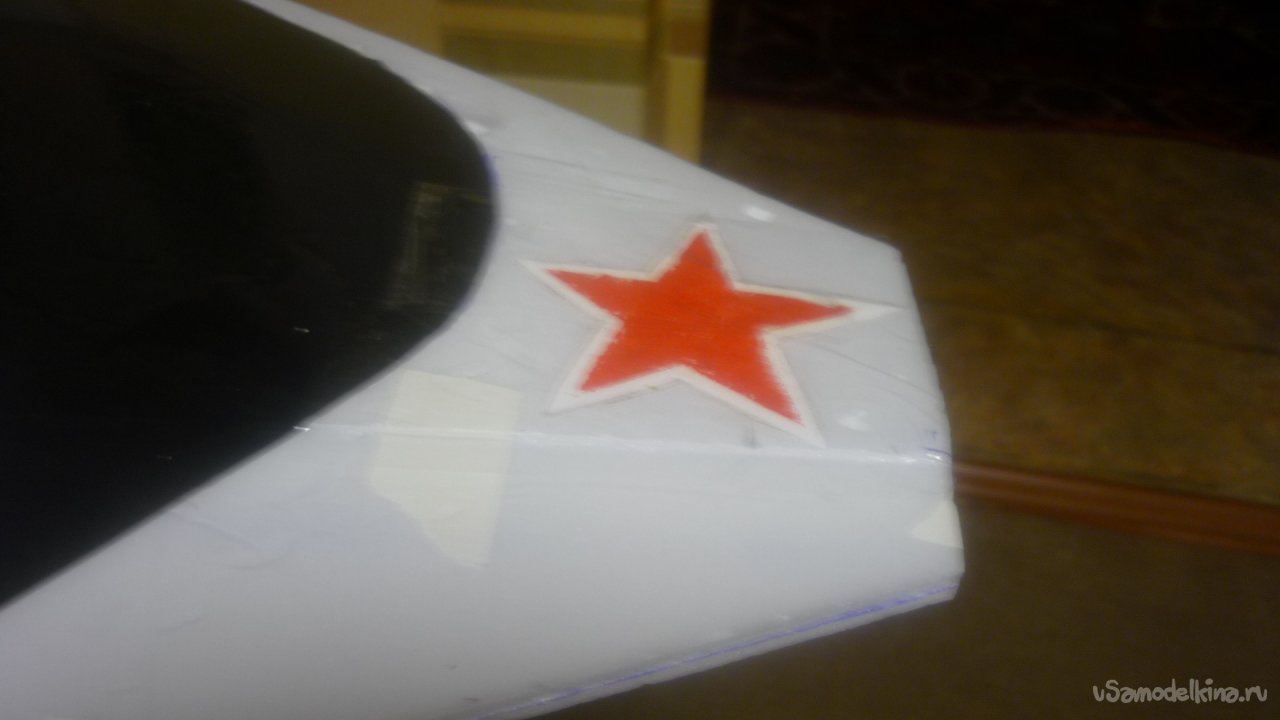

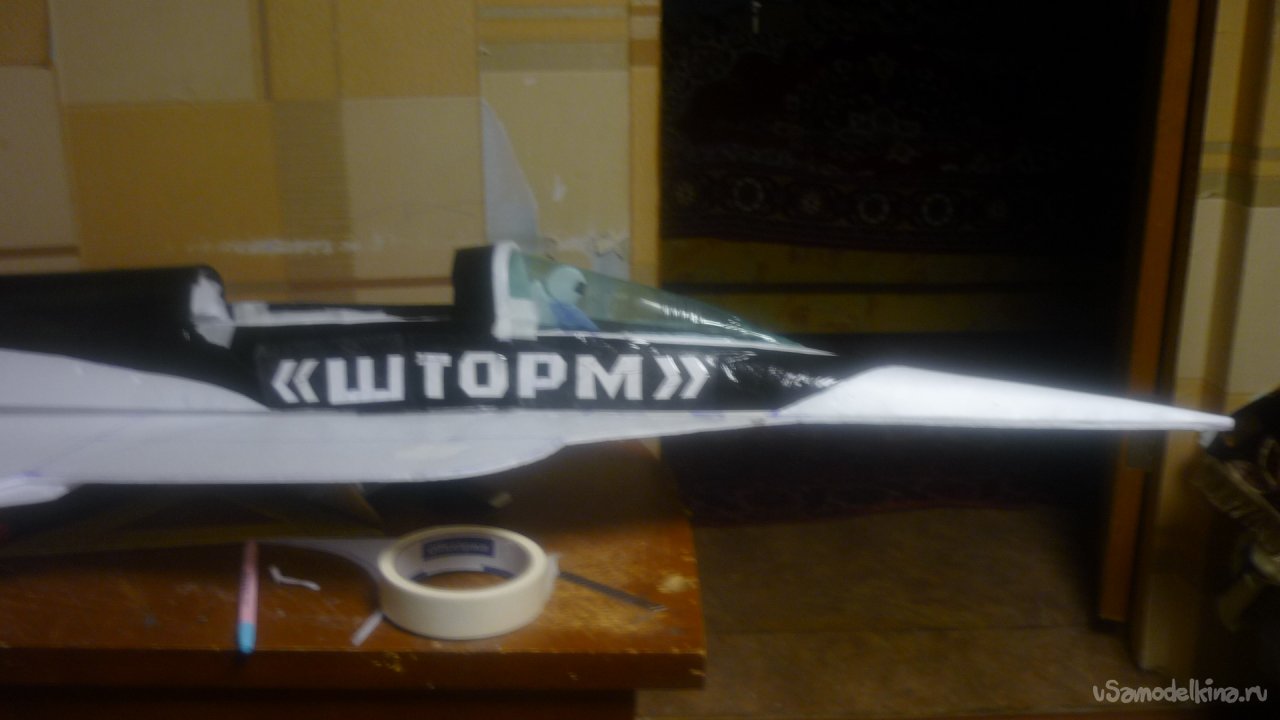

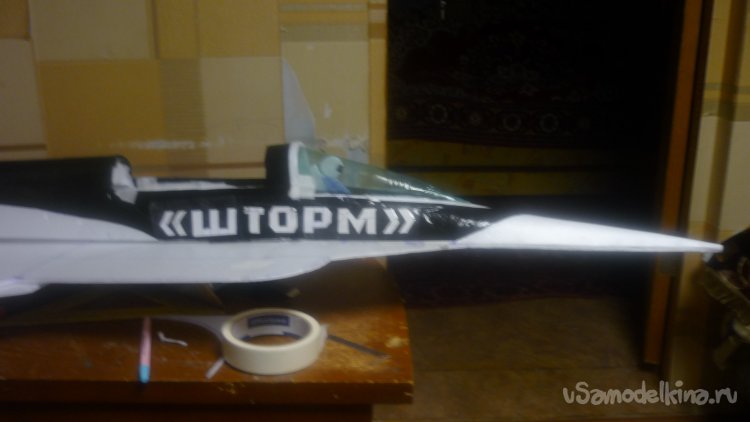

Монтирую надписи и красные звёзды.

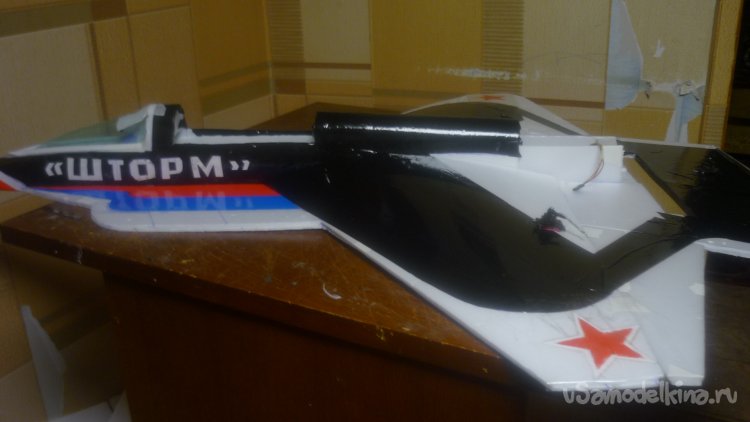

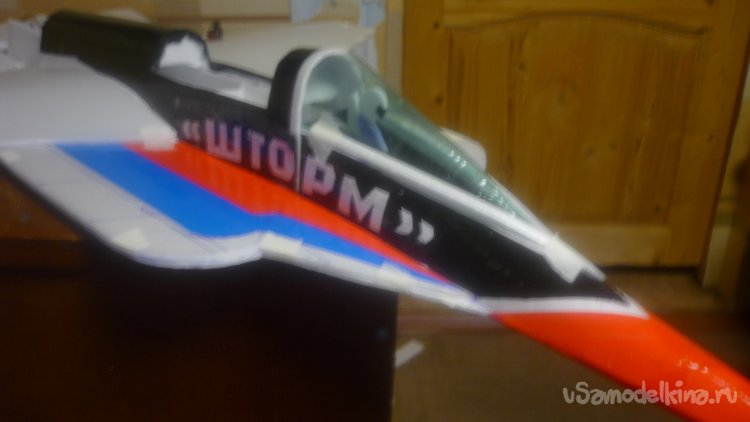

Обтягиваю модель цветным скотчем. Наношу красные звёзды.

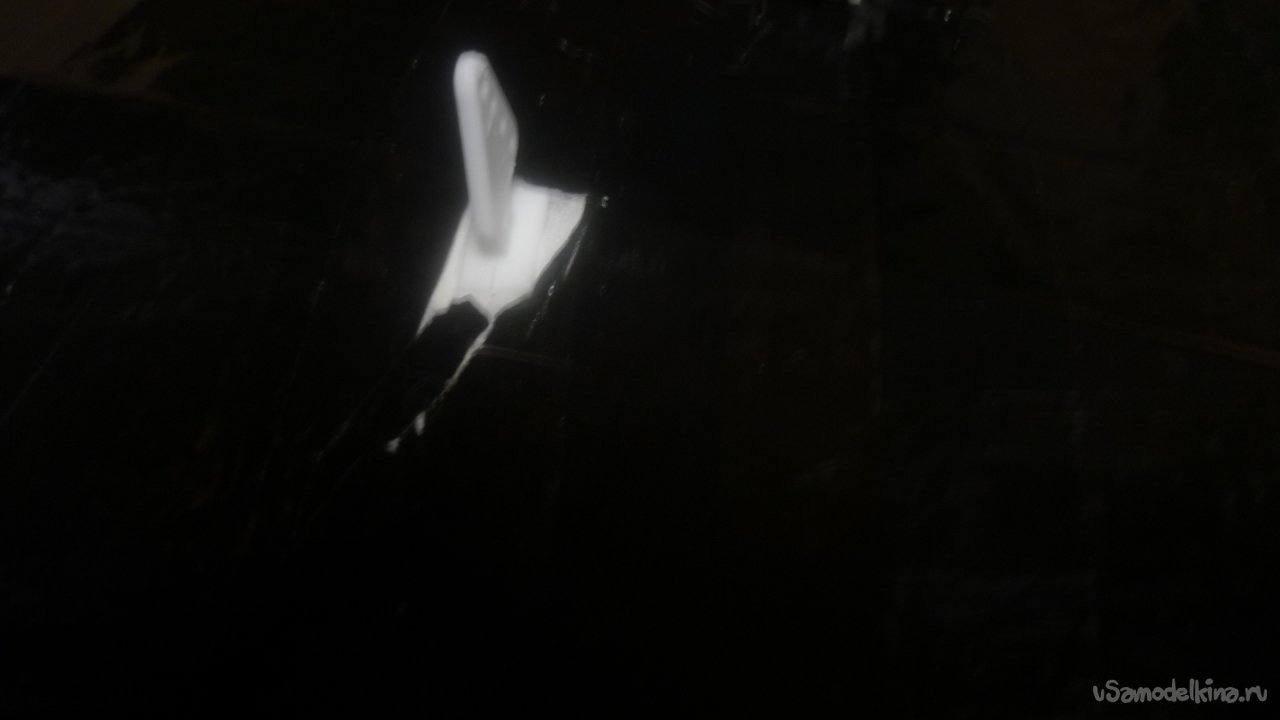

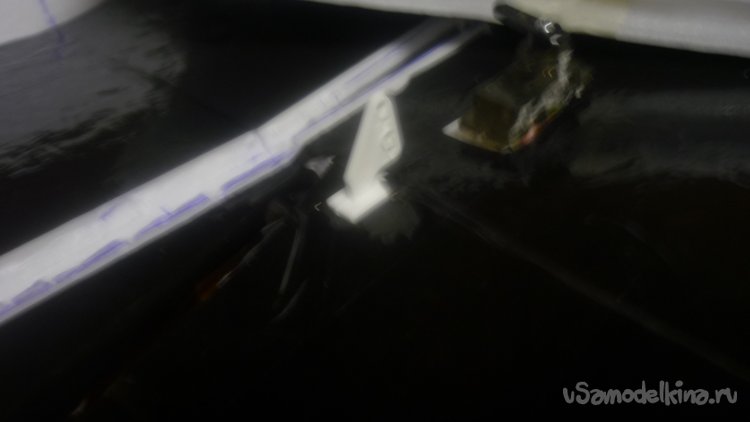

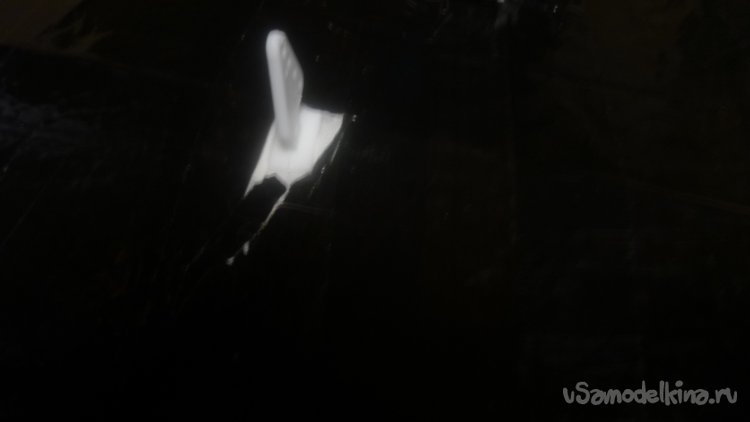

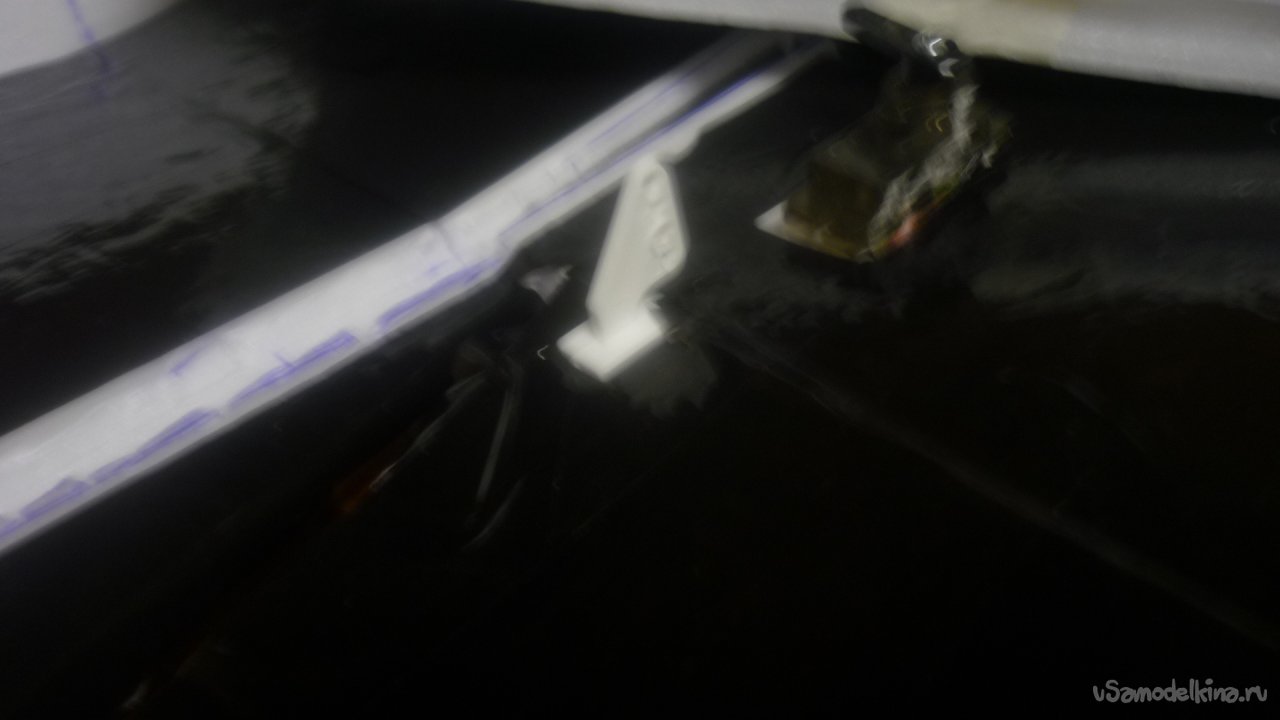

Вклеиваю кабанчики, подсоединяю тяги.
Фотографии для сайта "Усамоделкина".

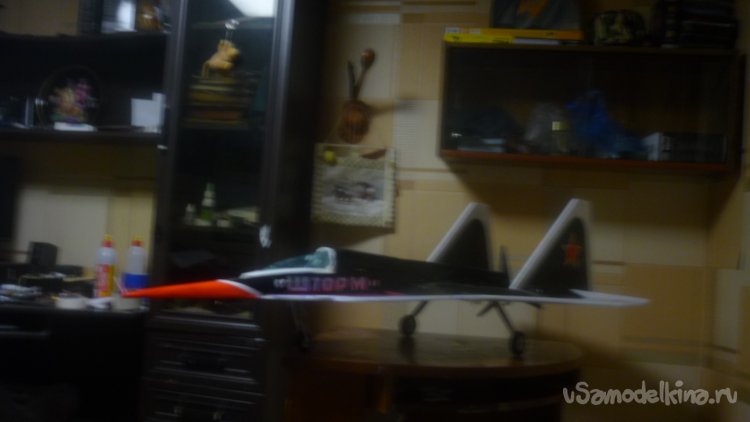

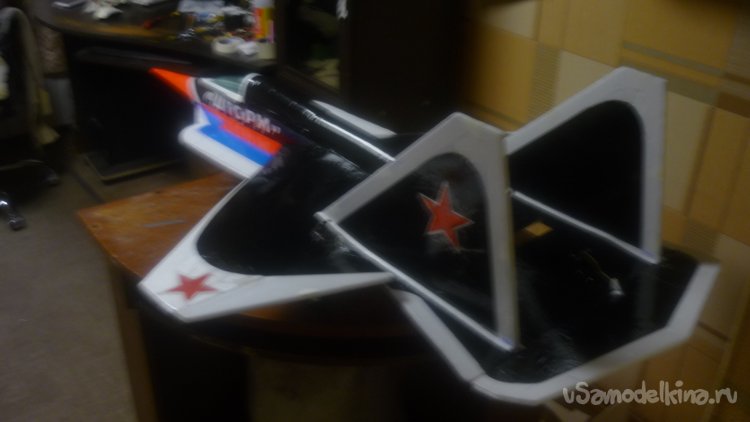

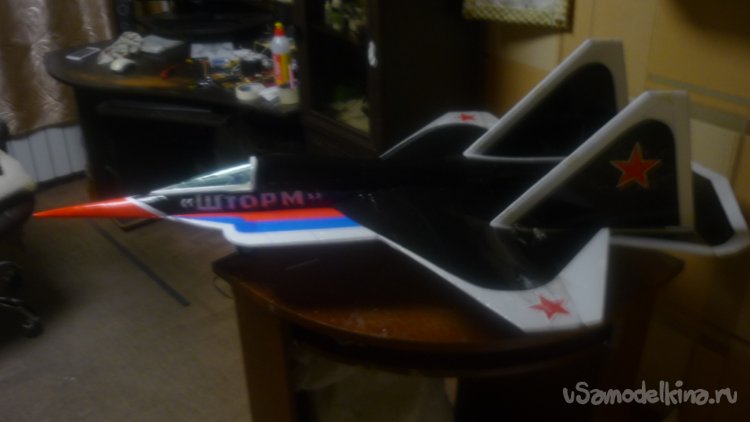

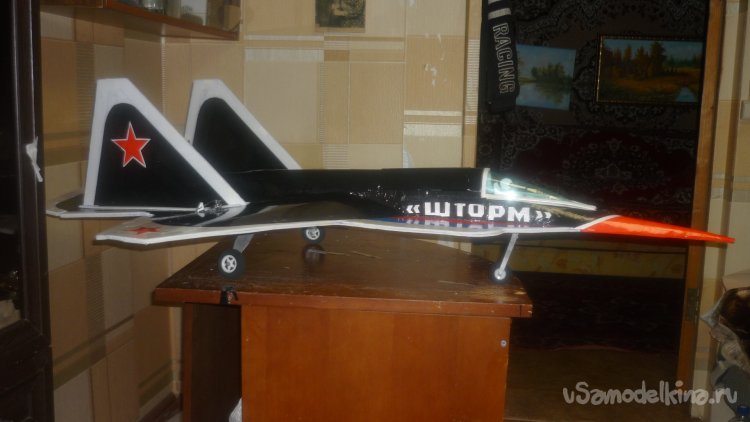

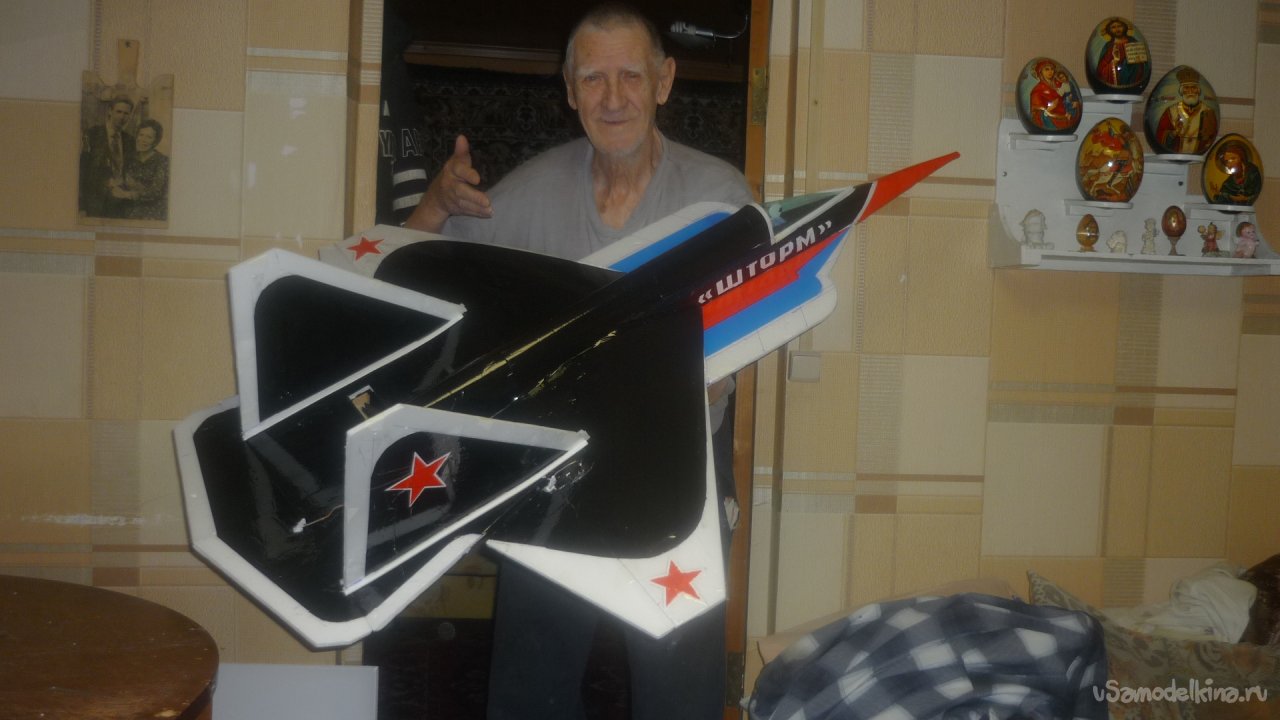

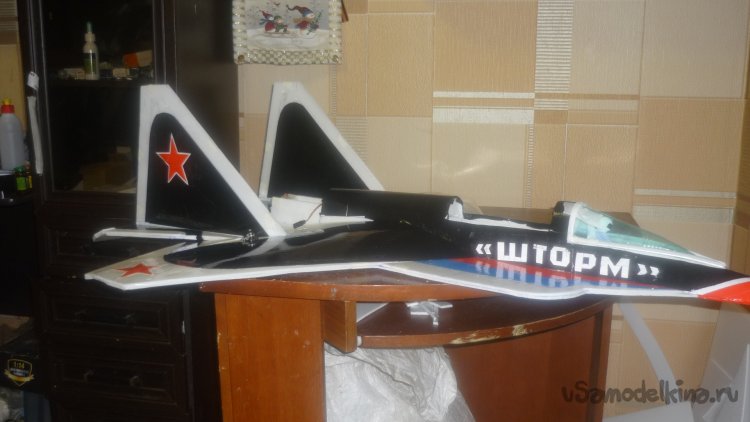

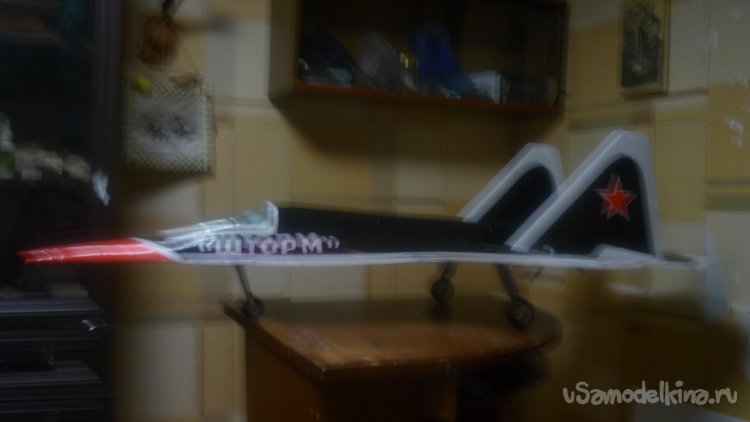

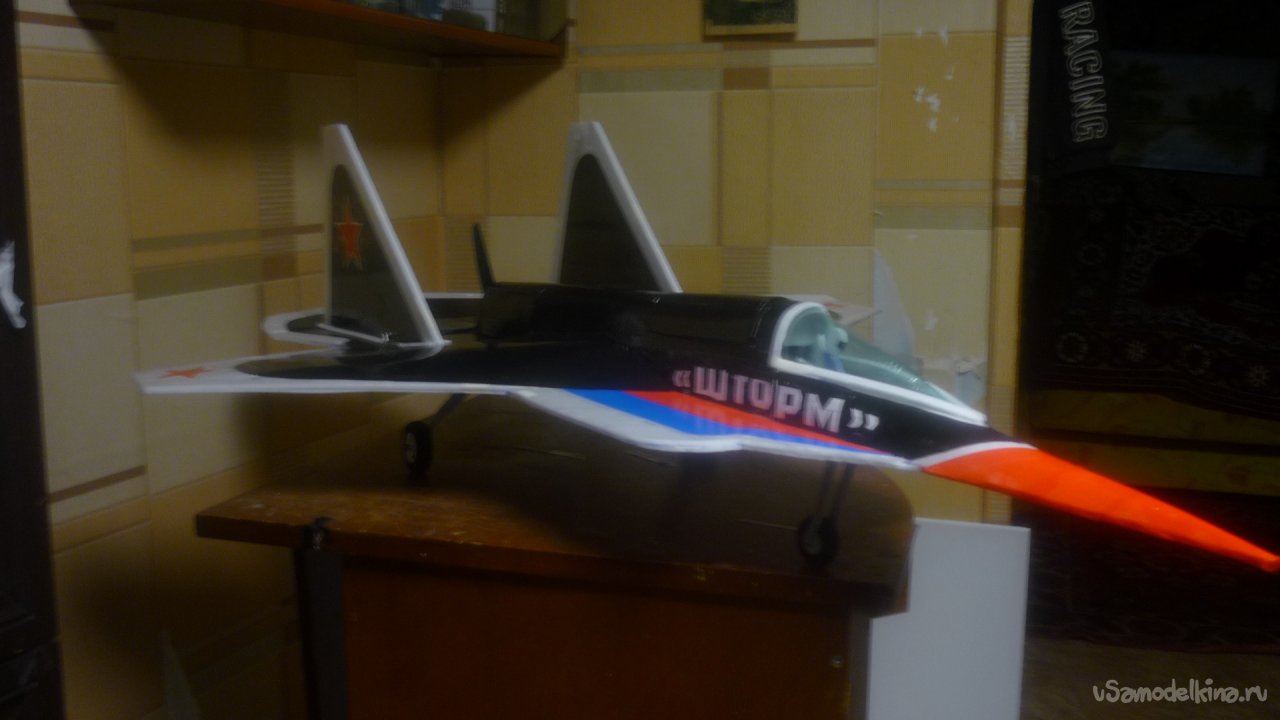

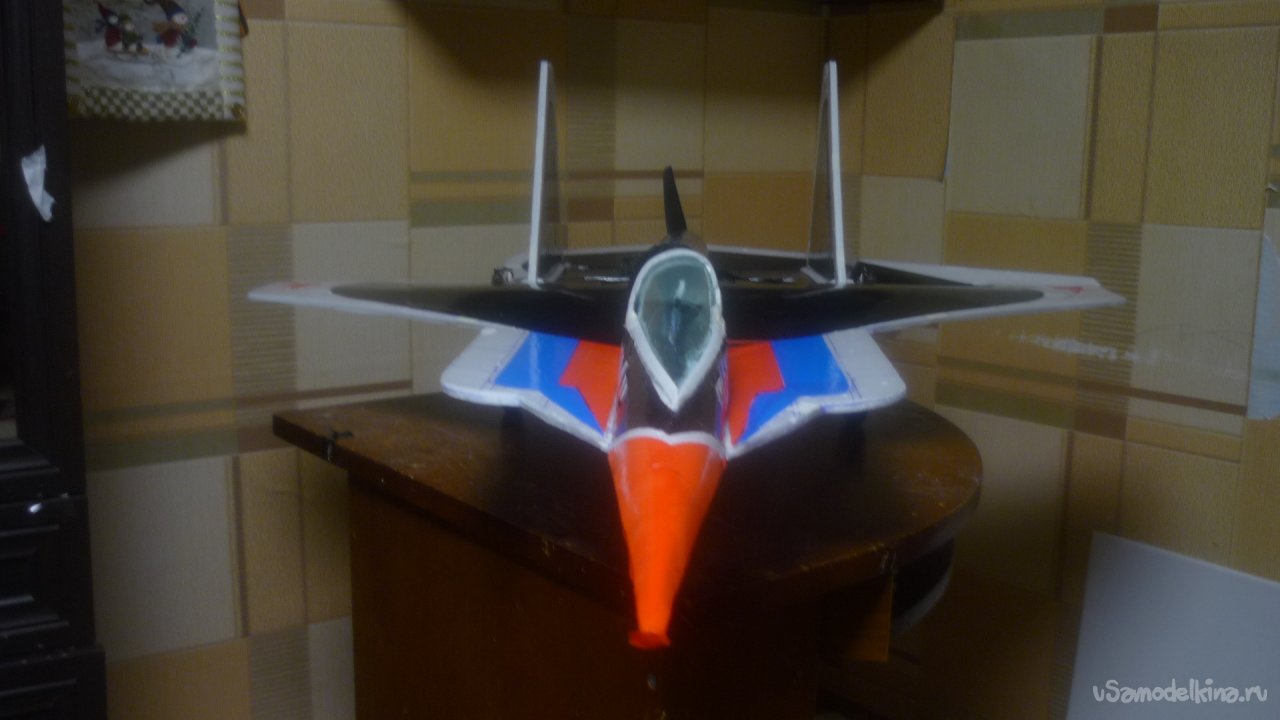

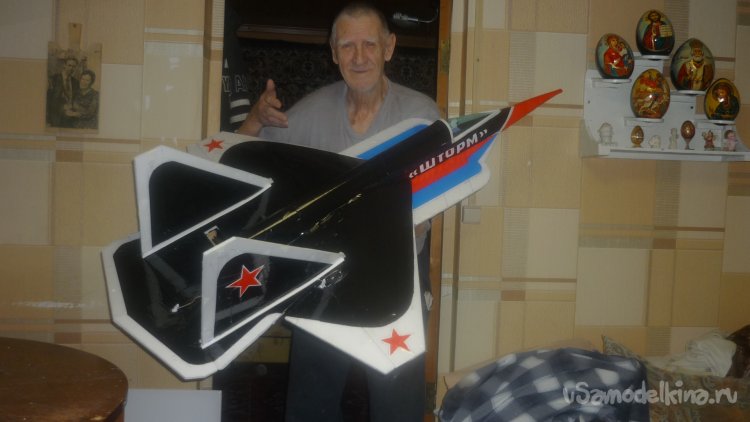

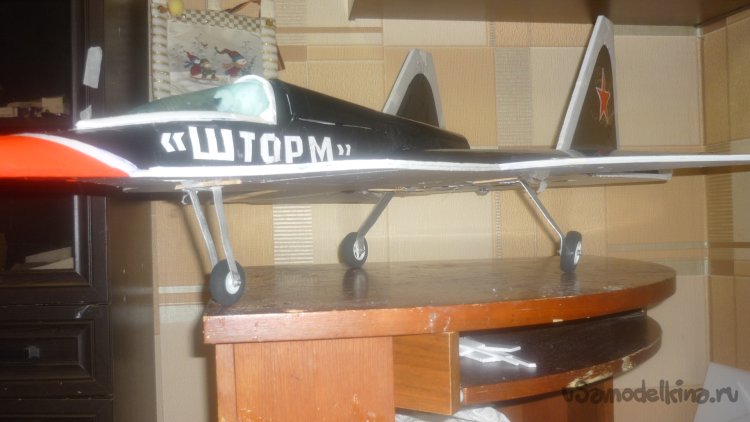

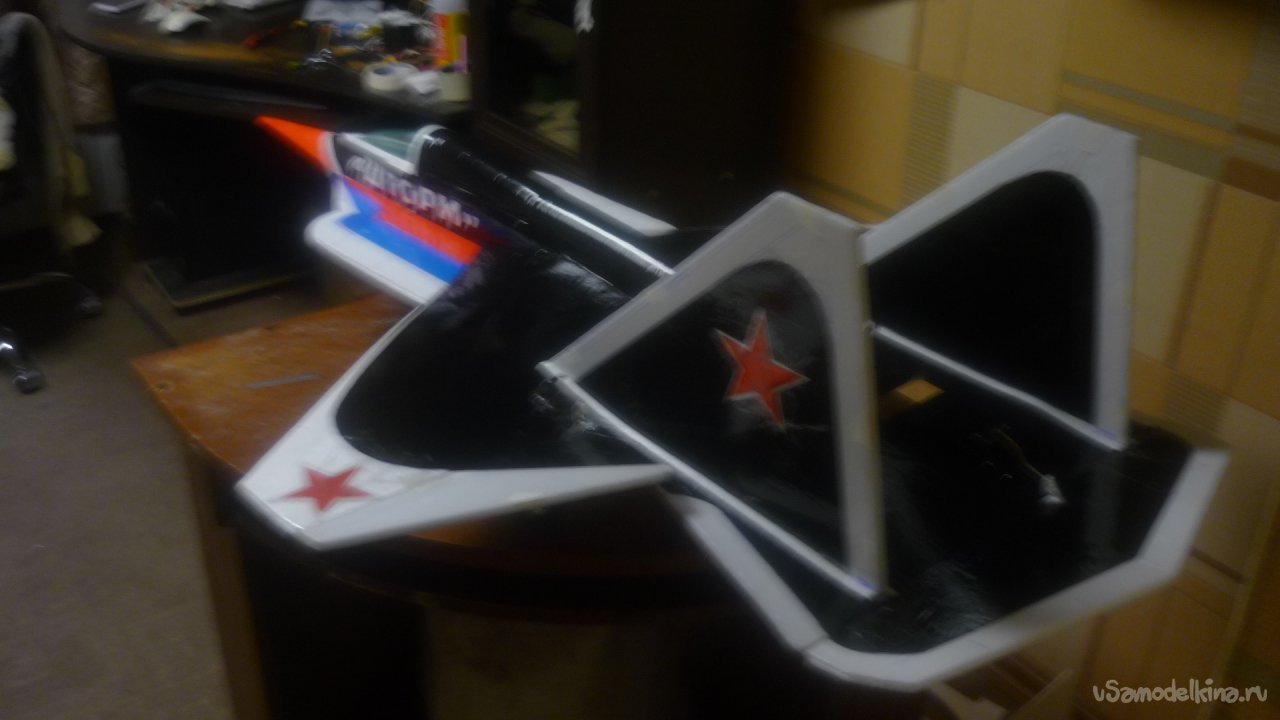

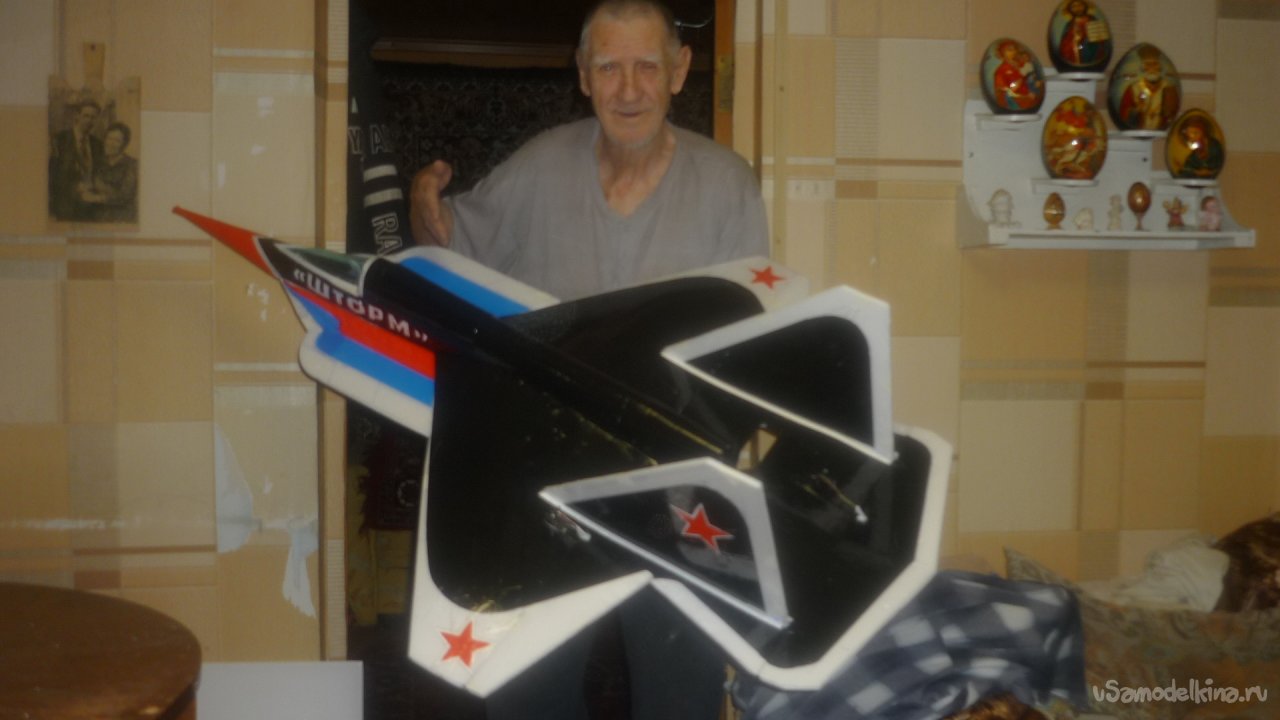

Фотографии готовой авиамодели. Можно приступать к испытаниям.
Фото
На этом прощаюcь с вами.
До скорого свидания, однако.
Ваш Валерьян.
