В честь Аллы - модель «Алый»


Люблю делать подарки к Дню рождения!
Вот и на этот раз решил к приближающемуся дню рождения моей знакомой Аллы, сделать ей подарок.
Она сама пилотировать не умеет и модель ей вовсе не нужна.

Но ей будет приятно, что модель, названная её именем, будет парить в небе.

Так началось создание авиамодели «Алый»,

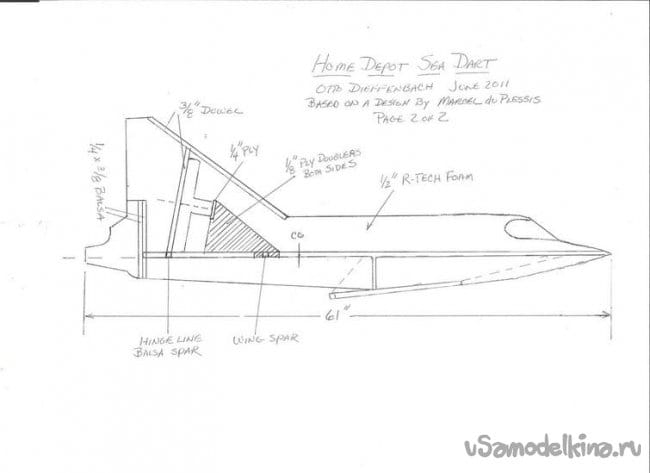

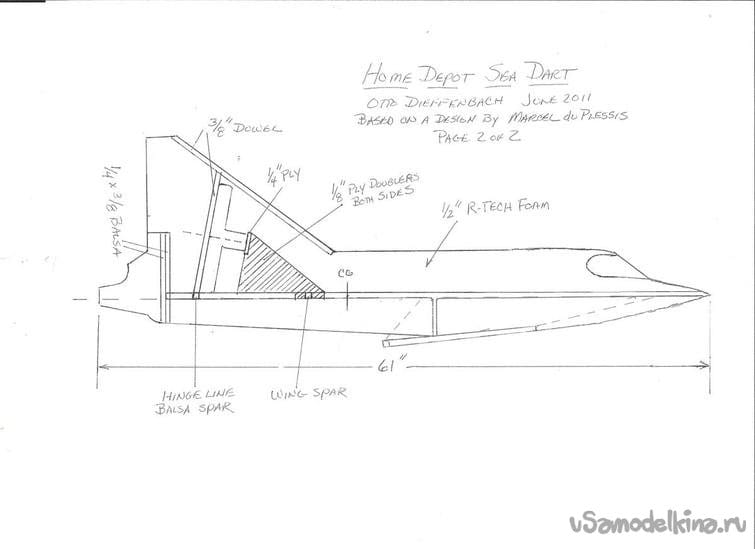

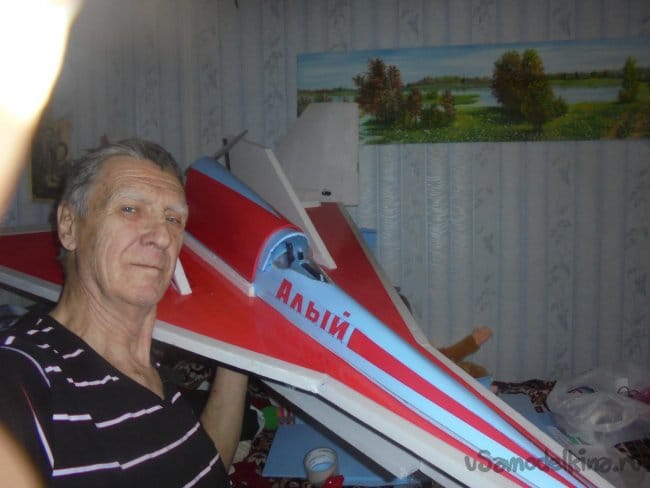

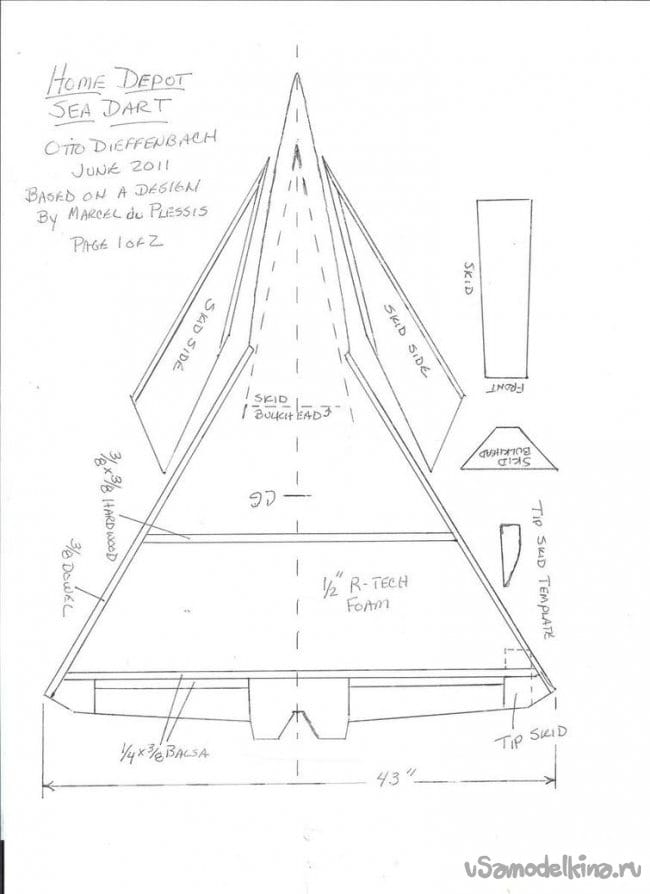

Взял утеплитель «Пеноплекс» толщиной 20мм. раскроил по этим чертежам и склеил.

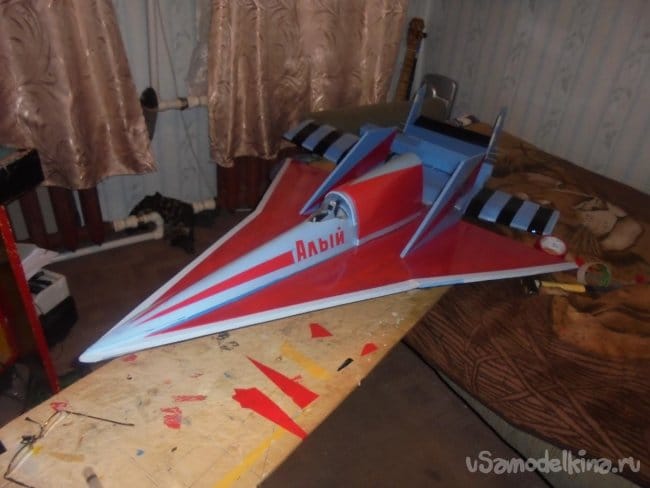

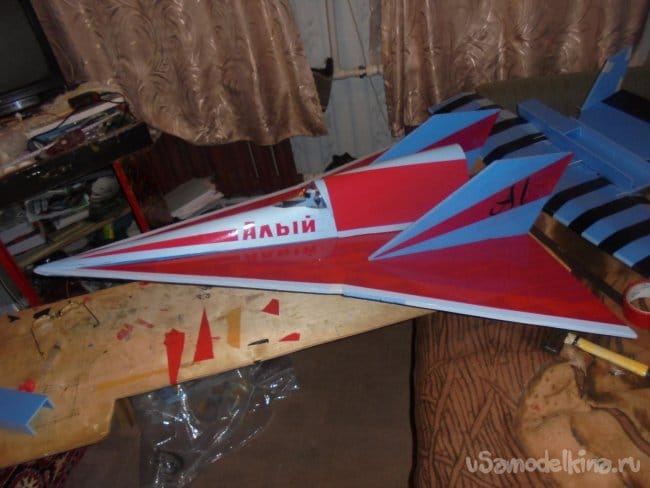

Обтянул скотчем,

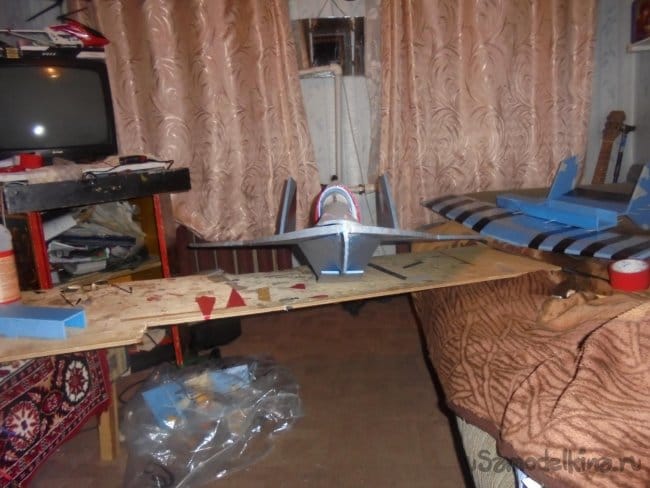

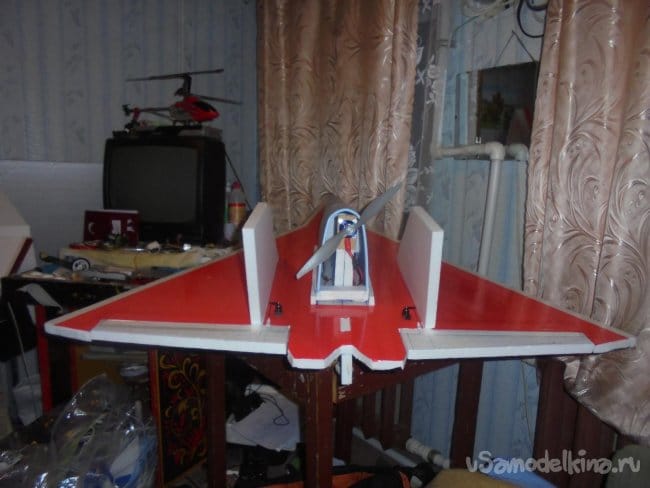

уже поставил сервомашинки, кабанчики вклеил, тяги подсоединил, мотор с винтом поставил, и можно было бы испытывать.









Да. как всегда, дурная голова рукам покоя не даёт... Что-то мне модель показалась громоздкой, неуклюжей.
Решил сделать другую модель, которая будет поменьше, поаккуратнее и иметь меньший вес.
И начал всё заново.

По этим же чертежам, только размером чуток попеньше.

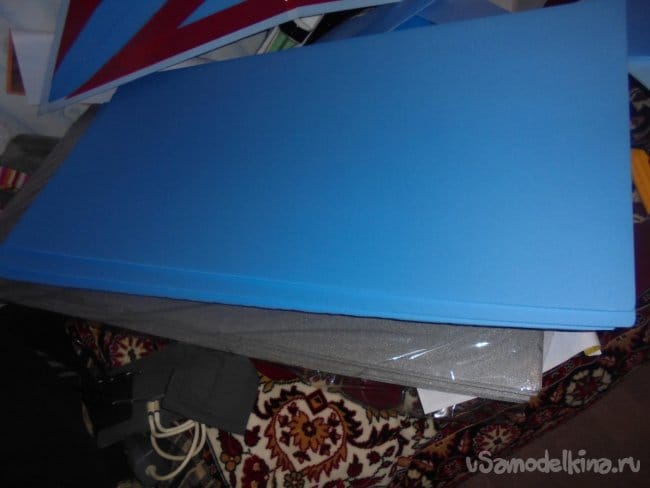

На этот раз взял - простую подложку под ламинат, синюю, толщиной 5 мм.

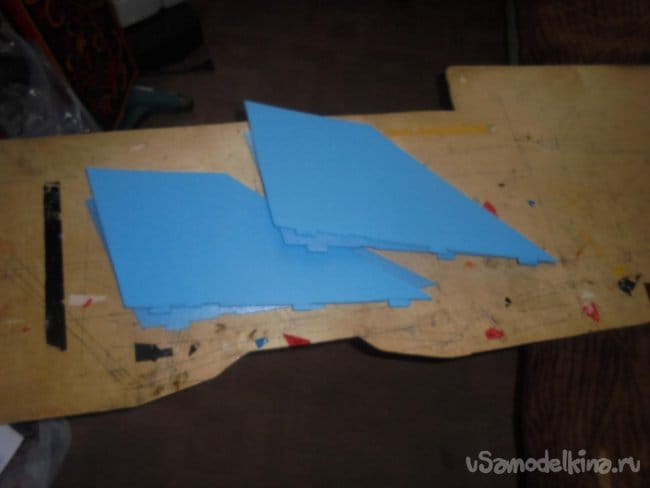

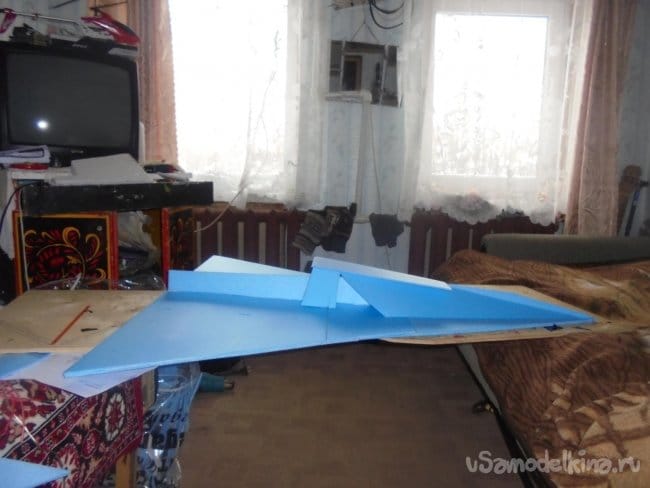

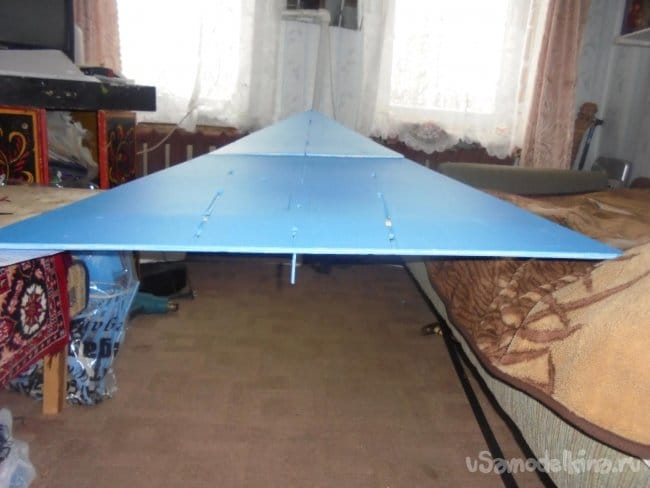

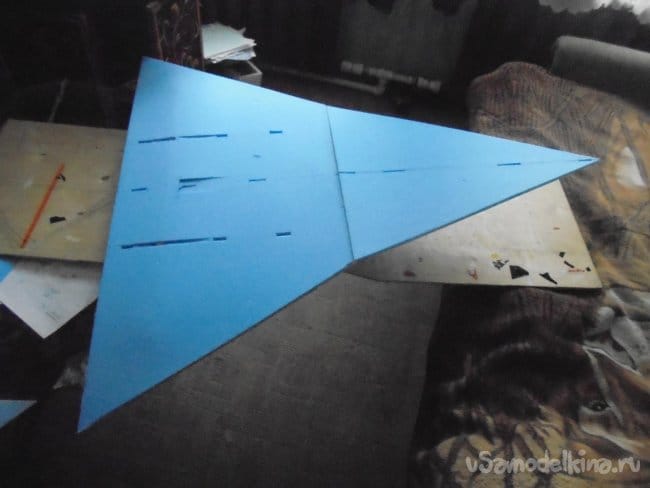

Крыло выкроил из двух листов подложки и склеил между собой.

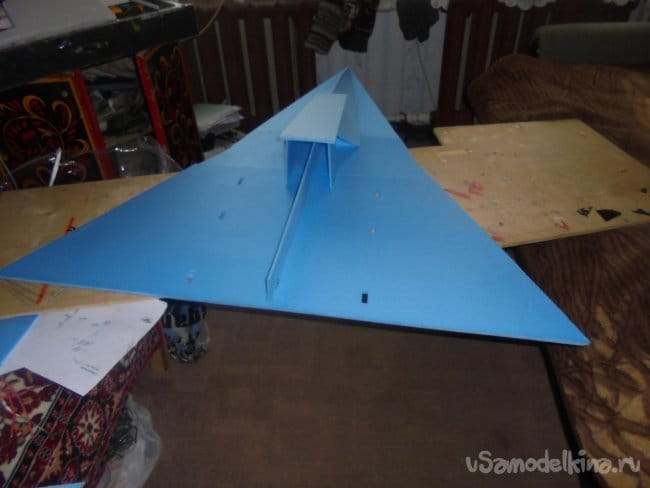

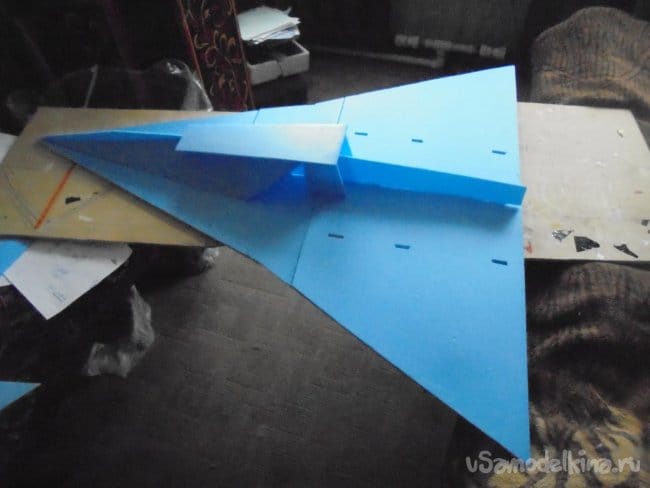

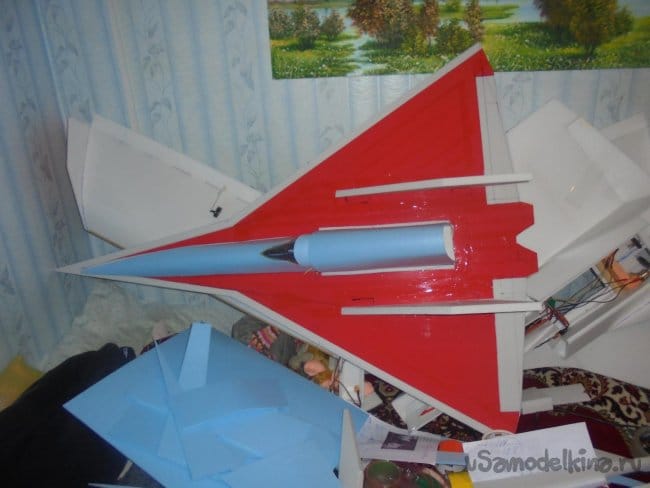

На нём монтируется фюзеляж, для которого сделаны специальные вырезы.

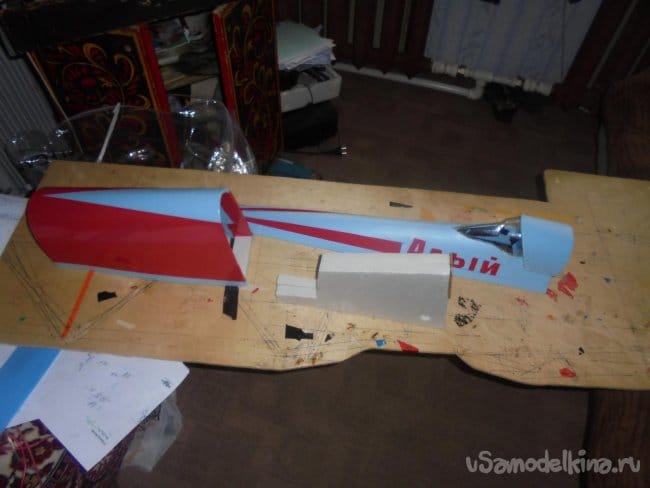

Снизу монтируется часть фюзеляжа, на котором расположен редан.

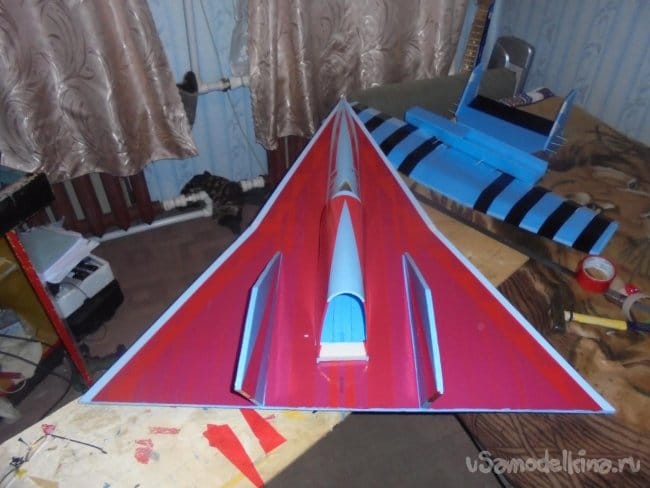

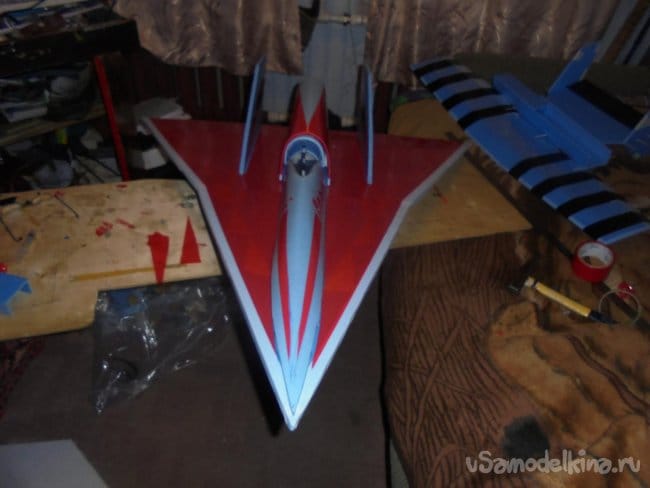

По мере готовности модель обтягиваю цветным скотчем.

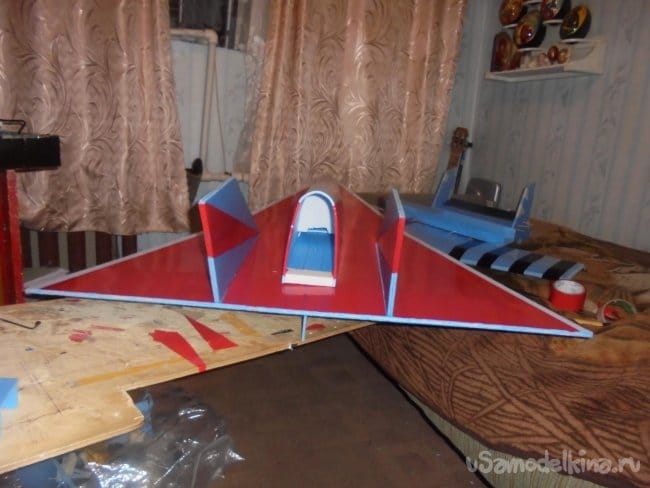

Из двух слоёв подложки склеил кили.

Склеил кабину, как обычно, вырезал из пластиковой бутылки, фигурку плота вырезал из подложки и чёрным фломастером нарисовал стекло на шлеме.

Вырезал из куска утеплителя «Пеноплекс», толшиной 2 см. заготовку и приклеил к ней кусочек оргалита сюда будет крепиться мотор.

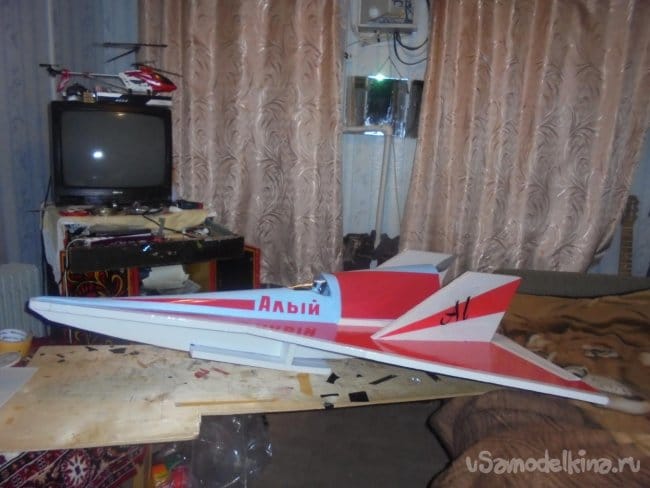

Установил всё на свои места.

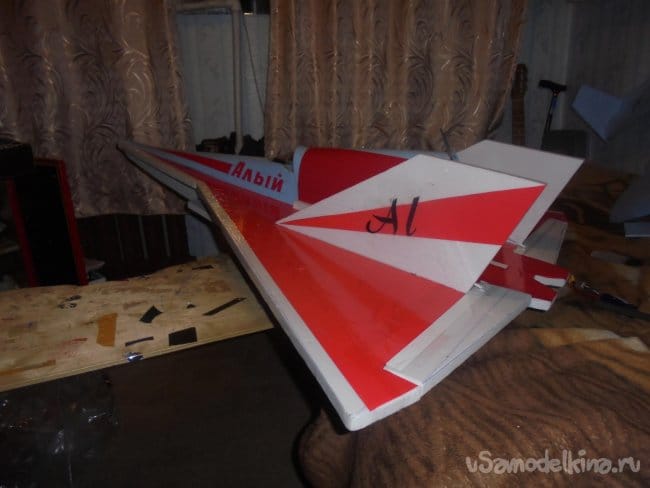

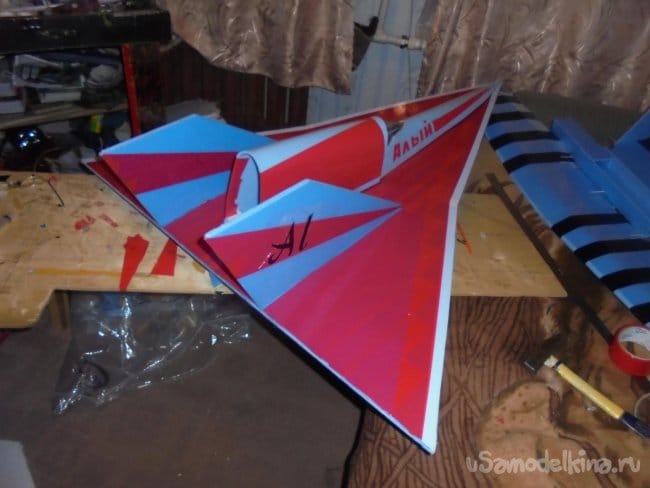

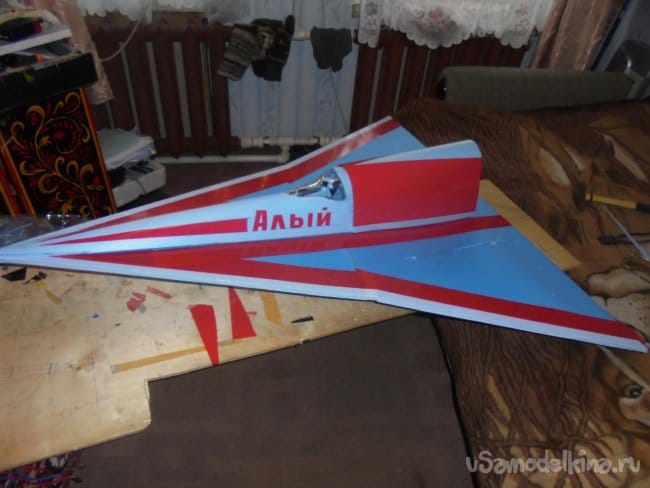

На килях сделал надпись.


Элевоны навешивал на скотч.

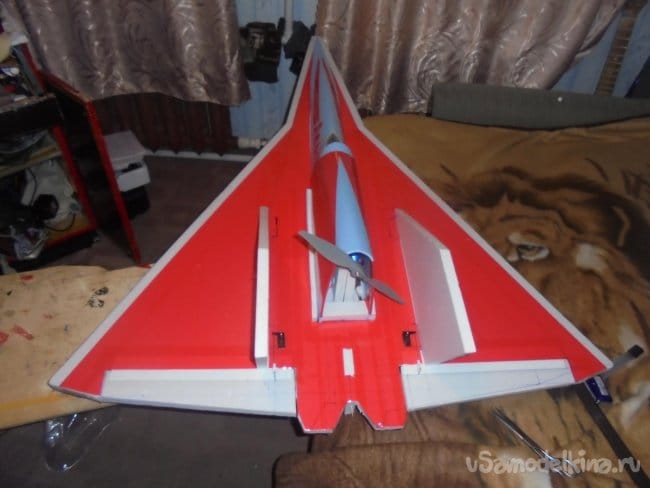

Установил кабанчики, сервомашинки, подсоединил тяги.

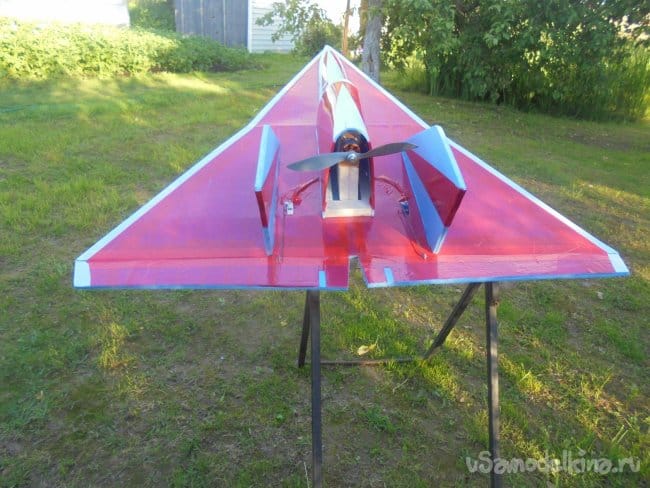

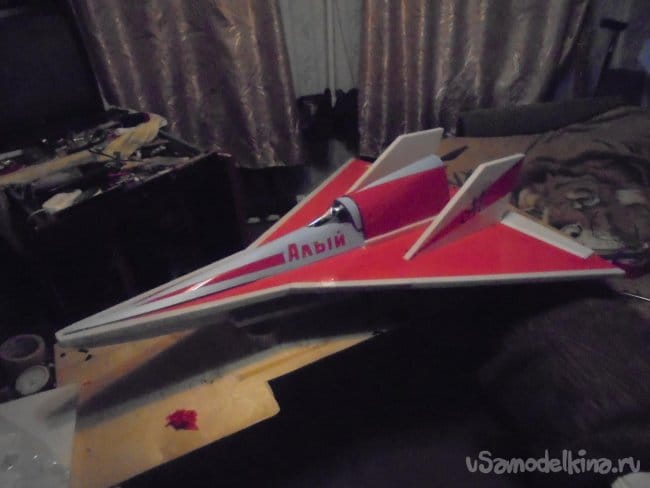

Поставил на своё место мотор.









Немного о модели.
Длина – 1200 мм.
Размах – 940 мм.
Мотор – 3010 1400 Kv. 420W.
Винт -13 х 8.
Регулятор – 40А.
Сервомашинки – НХТ900.
Аккумулятор – 2200 3S.

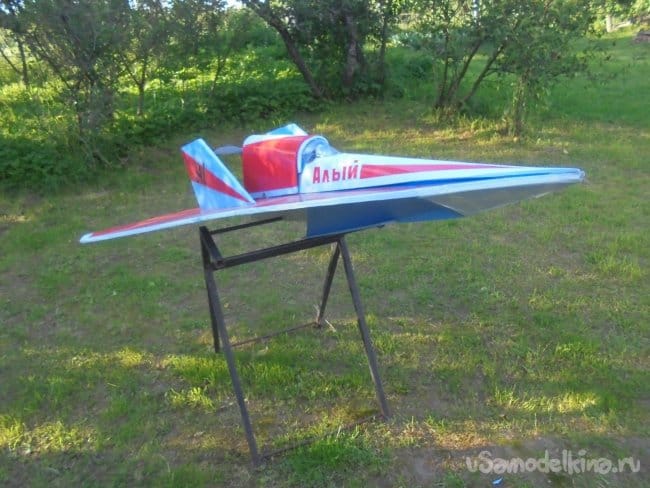

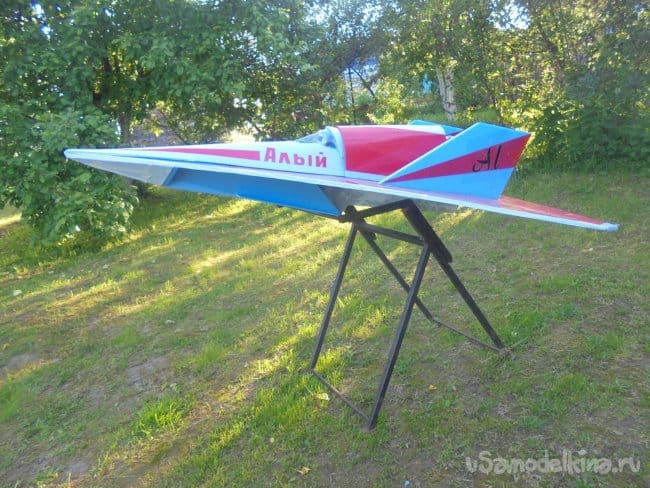

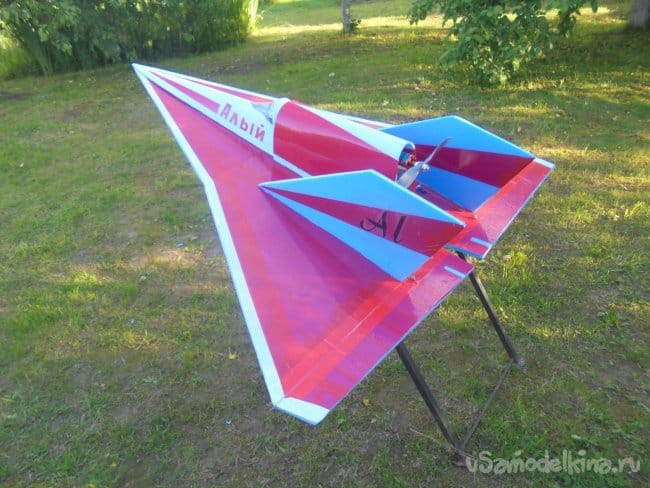

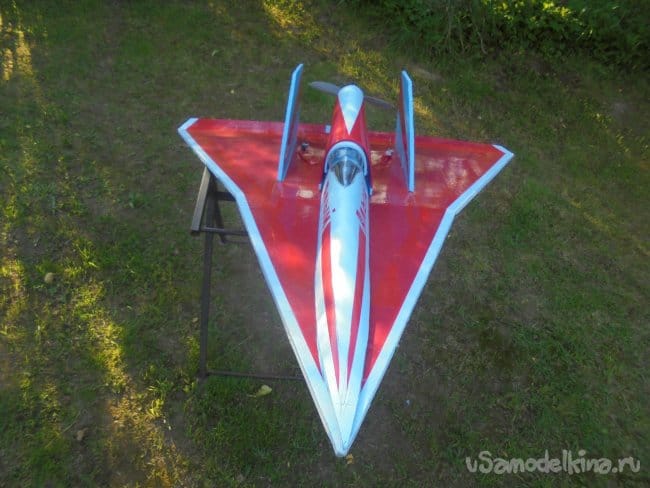

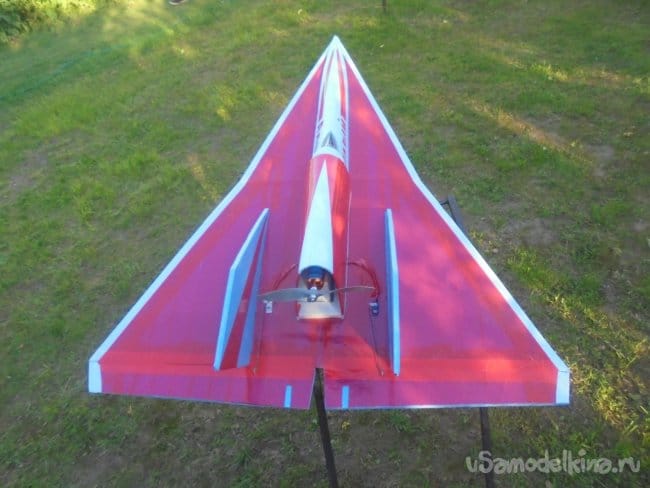

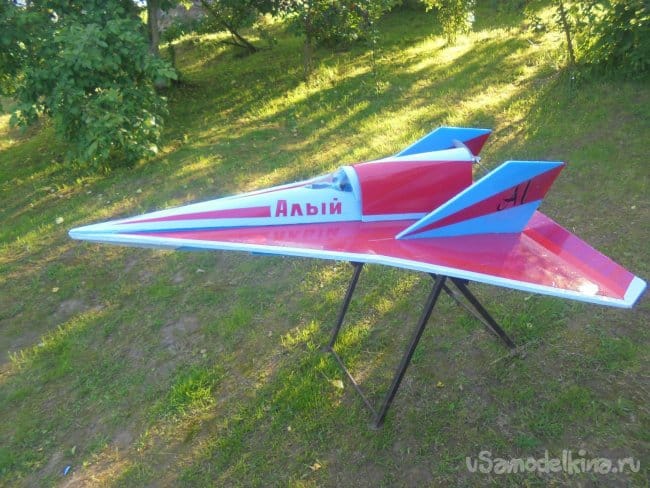

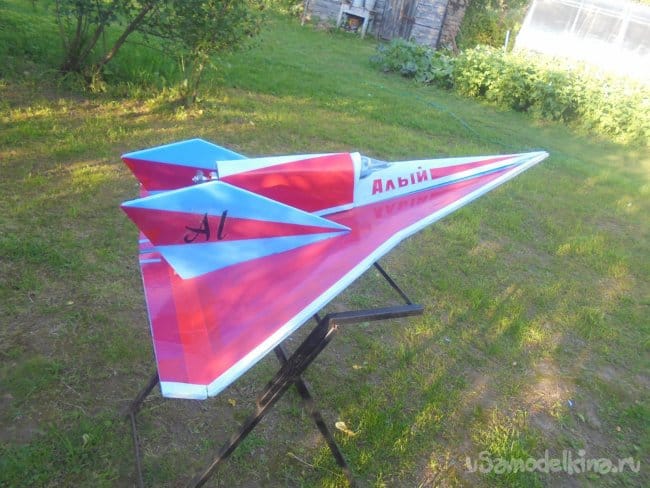

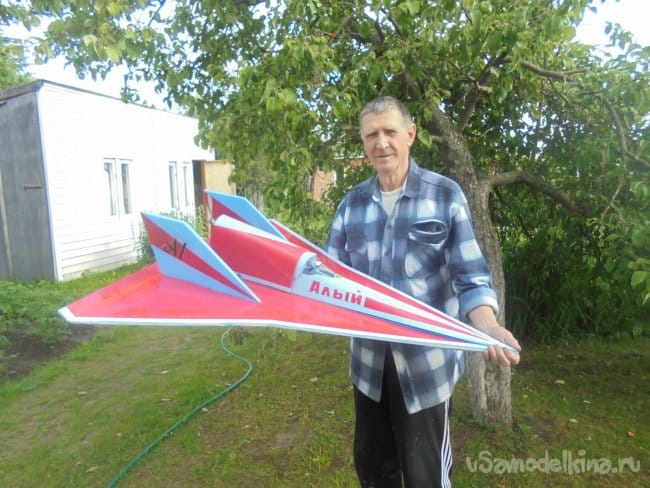

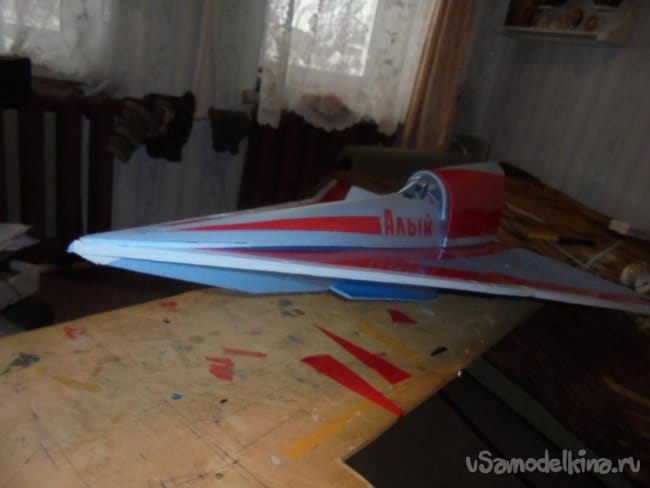

Модель готова к полёту.












На День рождения Аллы, сделаем пробный полёт!
